DWT4585X - Soporte de pared para televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural para televisor
Marca	Tripp Lite
Modelo	DWT4585X
Compatibilidad VESA	200x200, 300x300, 400x200, 400x400, 600x400, 800x400
Capacidad de carga máxima	56,7 kg (125 lb)
Tipo de inclinación	Inclinación ajustable
Material	Acero
Acabado	Negro
Tipos de montaje	Montantes de madera, ladrillo o bloque de hormigón
Uso interior / exterior	Solo interior
Garantía	5 años limitada
Contenido del kit	Placa mural, soportes de adaptador, tornillos, arandelas, separadores, pernos de anclaje para hormigón, herramientas de montaje
Funciones principales	Fijación segura a la pared, inclinación ajustable para reducir reflejos y mejorar el ángulo de visión
Instalación	Requiere una persona calificada, perforación en montantes u hormigón, uso de detector de montantes, se recomienda asistente o elevador mecánico
Mantenimiento	Verificar la seguridad del soporte cada tres meses
Dimensiones de la placa mural	Aproximadamente 800 x 185 mm (alto x ancho, estimación)
Peso del soporte	Aproximadamente 5 kg
Precauciones de seguridad	No exceder la carga máxima, asegurarse de que la pared soporte el peso, usar tornillos en el centro de los montantes, no apretar demasiado los tornillos

Preguntas frecuentes - DWT4585X Tripp Lite

¿Qué televisores son compatibles con el soporte mural Tripp Lite DWT4585X?

El soporte es compatible con televisores que tengan patrones de agujeros VESA entre los siguientes: 200x200, 300x300, 400x200, 400x400, 600x400 y 800x400 mm. Verifique las dimensiones de su televisor y el peso (máx. 56,7 kg).

¿Cuál es el peso máximo soportado por el DWT4585X?

La capacidad de carga máxima es de 56,7 kg (125 lb). No exceda este límite para evitar cualquier riesgo de lesión o daño.

¿Puedo instalar este soporte en una pared de ladrillo u hormigón?

Sí, el soporte se puede instalar en ladrillo macizo o bloques de hormigón. Use los anclajes de hormigón incluidos y perfore en la parte sólida del bloque (espesor mínimo de hormigón de 35 mm). No perfore en las juntas de mortero.

¿Permite el soporte inclinar el televisor?

Sí, el DWT4585X ofrece un ajuste de inclinación. Afloje los botones en los lados de los soportes adaptadores, incline la pantalla al ángulo deseado y luego apriete los botones para mantenerla en su lugar.

¿Qué herramientas se necesitan para la instalación?

Necesitará un taladro, una broca adecuada para la pared (madera u hormigón), un nivel de burbuja, un destornillador o llave, y un detector de montantes para localizar los montantes de madera.

¿El soporte viene con todos los tornillos necesarios para el televisor?

Sí, el kit incluye varios tornillos, arandelas y separadores para adaptarse a diferentes partes traseras de televisores. Elija los componentes adecuados según la disposición del panel posterior de su pantalla.

¿Puedo instalar este soporte yo solo?

Se recomienda encarecidamente contar con un asistente o usar un equipo de elevación mecánica para levantar y colocar el televisor de forma segura.

¿Cuál es la garantía del soporte mural Tripp Lite DWT4585X?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra inicial, que cubre defectos de materiales y mano de obra.

¿Debo revisar el soporte después de la instalación?

Sí, se recomienda verificar la seguridad del soporte cada tres meses para asegurarse de que permanezca bien fijado y en buen estado.

¿Qué hacer si faltan piezas o están defectuosas?

Consulte la lista de verificación de componentes en el manual. Si falta una pieza o está defectuosa, visite www.tripplite.com/support para obtener ayuda.

MANUAL DE USUARIO DWT4585X Tripp Lite

Manual del Propietario

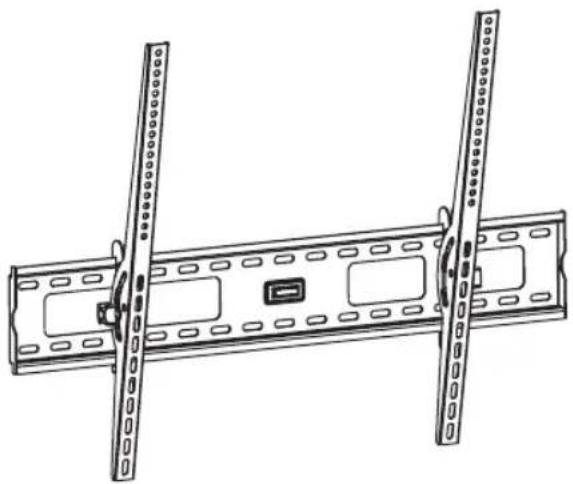

Soporte Inclinable para Instalacion en la Pared de una Pantalla Plana

MODELO:DWT4585X

English 1 • Français 15 • Pycckn 22 • Deutsch 29

PRECAUCION: NO EXCEDA LA CAPACIDAD MAXIMA DE CARGA INDICADA. IPUDE OCURRIR UNA LESION SEVERA O DANO A LA PROPIEDAD!

200x200/300x300/
400x200/400x400/
600x400/800x400

Copyright © 2014 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicia la instalación hasta que haya leído y entendido las instrucciones y advertencias contentsadas en este manual. Si tiene algunos preguntas con disrespect a una de las instrucciones o advertencias, visite por favor www.triplite.com/support.
• El soporte de instalación fue Diseño para instalarse y usarse SOLAMENTE como seística en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este produit debe ser instalado unicolemente por alquien conuna buena habilidad mecaica, experiencia basia de construccion y un entendimiento completo de este manual de instrucciones.
• Cercórese que la superficie de instalación pueda soportar con seguridad la energia combinada de todo el hardware y componentes instalados.
• Si se instalala en paredes con entramados de madera, cerciorese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recommendable el uso de un detector de montantes.
• Utilice siempre un ayudante o equipo de elevacion mecancico para levantar y colocar el equipo con seguidad.
• Apriete los tornillos firmamente pero no en excesso. Apretar excessivamente los tornillos pueda dararlos componentes, reduciendograndamente su capacité de soporte.
• Este produit está disnado para usarse solo en interiores. El utilizes este producto en exteriores podra conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obr bajo el periodo, el vendedor reparar o reemplazar a el producto a su entera disrecion.

ESTA GARANTIA NO APLICADA AL DESGASTE NORMAL O A DANOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGARGARANTIAS EXPRESAS DISTINLAS DE LA ESTIPULADA AQUI. EXCEPTO A LA EXTENSION PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDOTDAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN DURACION AL PERIODODE GARANTIA ESTABLECIDO; Y ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES Y CONSECUENCES. (Algunos Estados no permiten limitaciones en cuando al periodo de duracion de una garantia y algunos Estados no permiten la exclusion de limitacion de daños incidentales o consecuencias, de modo que las limitaciones anterioresuten no aplicar para usted. esta garantia le otorga direchos legales espécificos y usted pueda tener otheros direchos queuten variar de una jurisidencia a另一边).

ADVERTENCIA: Antes de uso, cada 用户 debe debe tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adequacion de这些东西 dispositivos para una aplicacion españica.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.

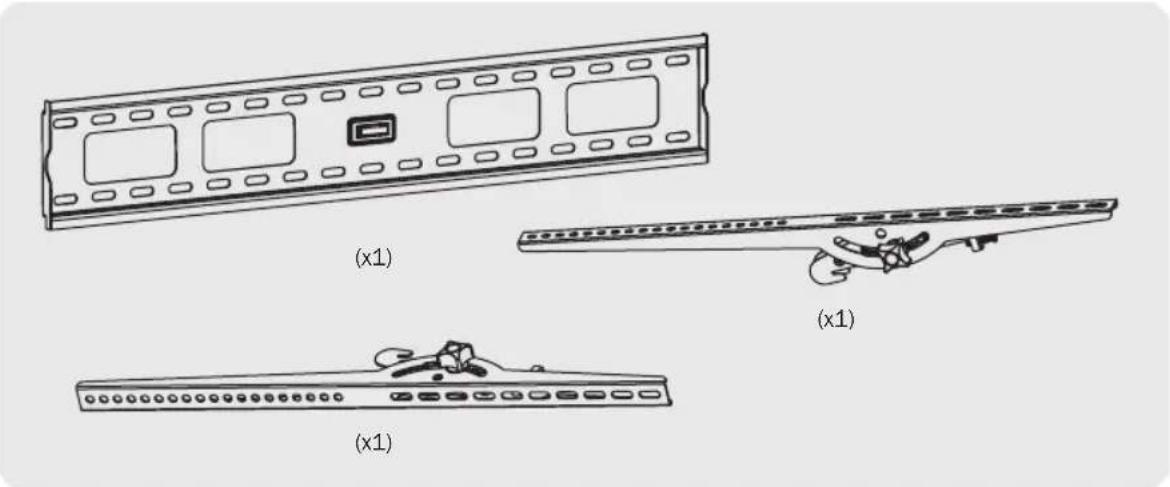

Accesorios y Partes Incluidas En El Empaque

IMPORTANTE: Antes de instalar, ceciorese de haber recibido todas las partes de acuerdo a la lista de comprobacion de componentes. Sirialquier parte estafaltante o danada, visite www.triplite.com/support para solicitar serviceo.

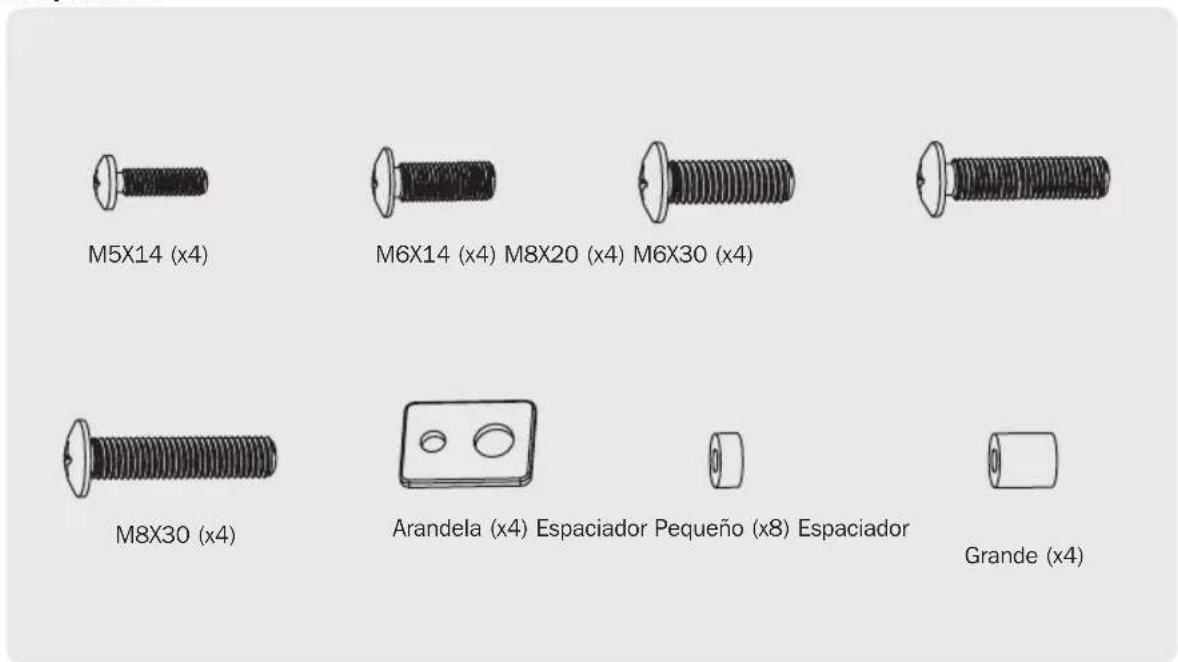

Paquete M

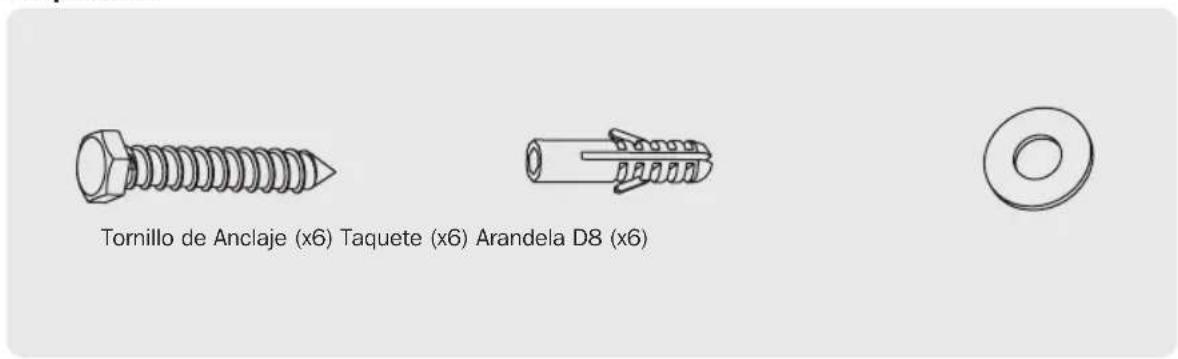

Paquete W

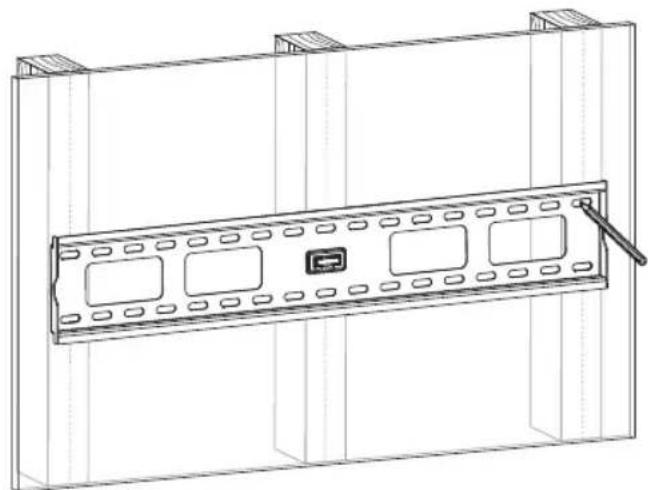

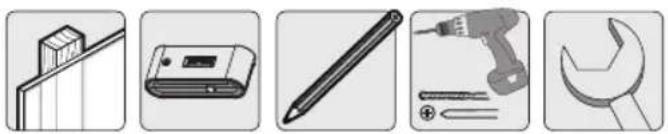

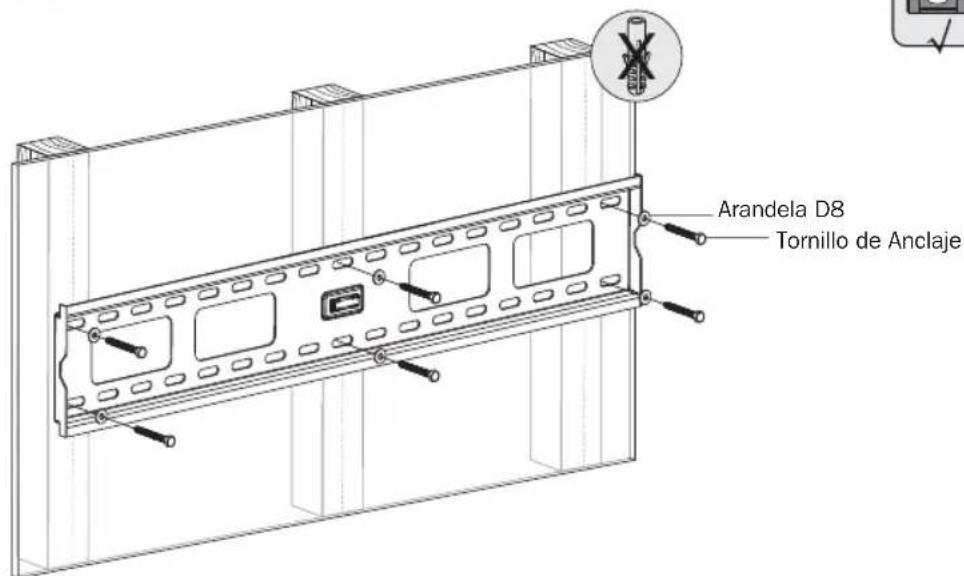

1a. Instalación sobre Pared con Entramado de Madera

Encuentre y marque la posicion exacta de los orificios de instalacion

Barrene los orificios piloto

Sujete la plac de pared en la pared

ADVERTENCIA

• Cercórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recommendable usar un detector de montantes.
• Los instaladores son responsables de proportionsar los accesos paraOthers tiOs de solutions de instalacion.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la energia combinada del equipo y los accesorios y componentes agregados.

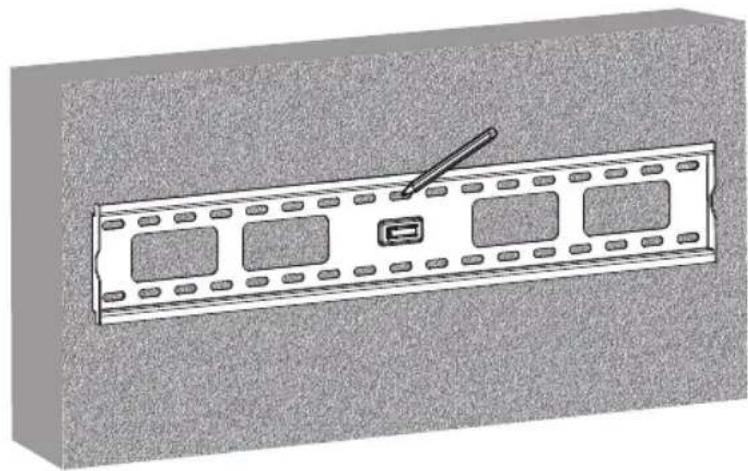

1b. Instalación sobre Ladrillos Sólidos o Bloques de Concreto

ADVERTENCIA

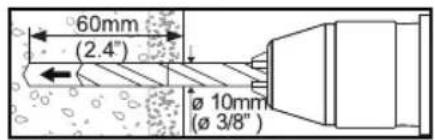

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como bloques de concreto), verifique que el espesor real del concreto sea de al menos 35mm (1-3/8") a fin de sujarar los anclajes para concreto. iNo taladre en las uniones de mortero! Asegürese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D8 y tornillos de anclaje incluidos en las secciones solidas de los bloques. Las secciones solidas peuvent encontrarse generalmente a 25 mm (1") hacer el centro del Bloque en cada extremo. Se sugiere utiliser un taladro electrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evaporar rotura de la parte posterior del orificio al entrada en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la energia combinada del equipo y los accesorios y componentes agregados.

2. Instale los Soportes del Adaptador

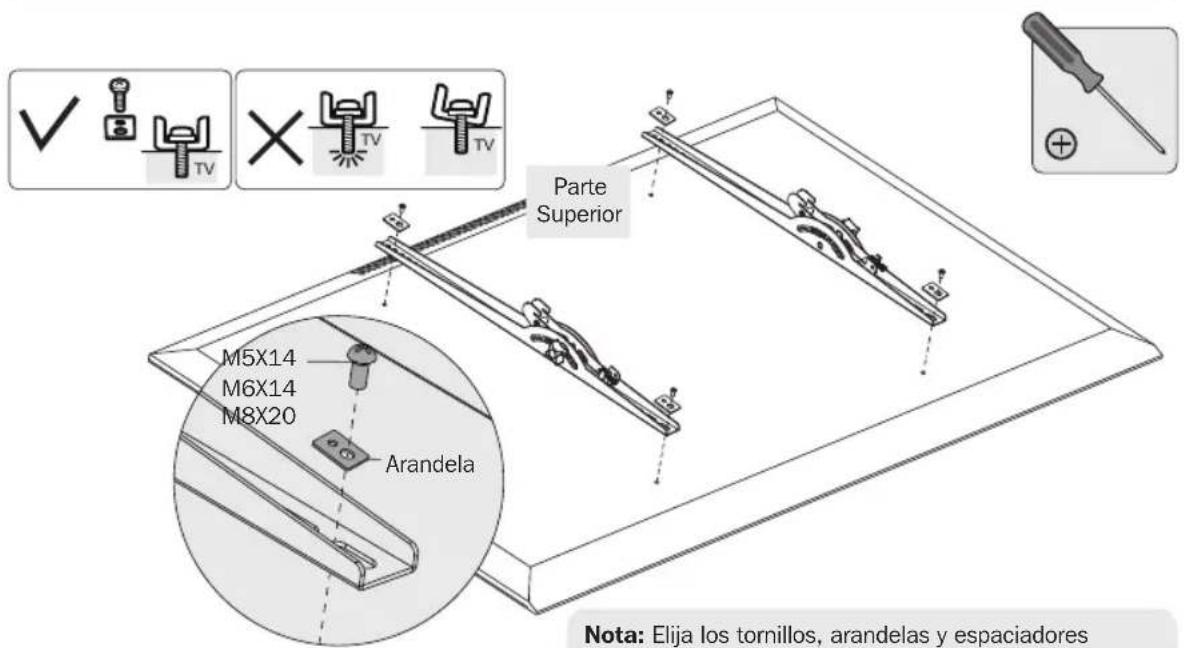

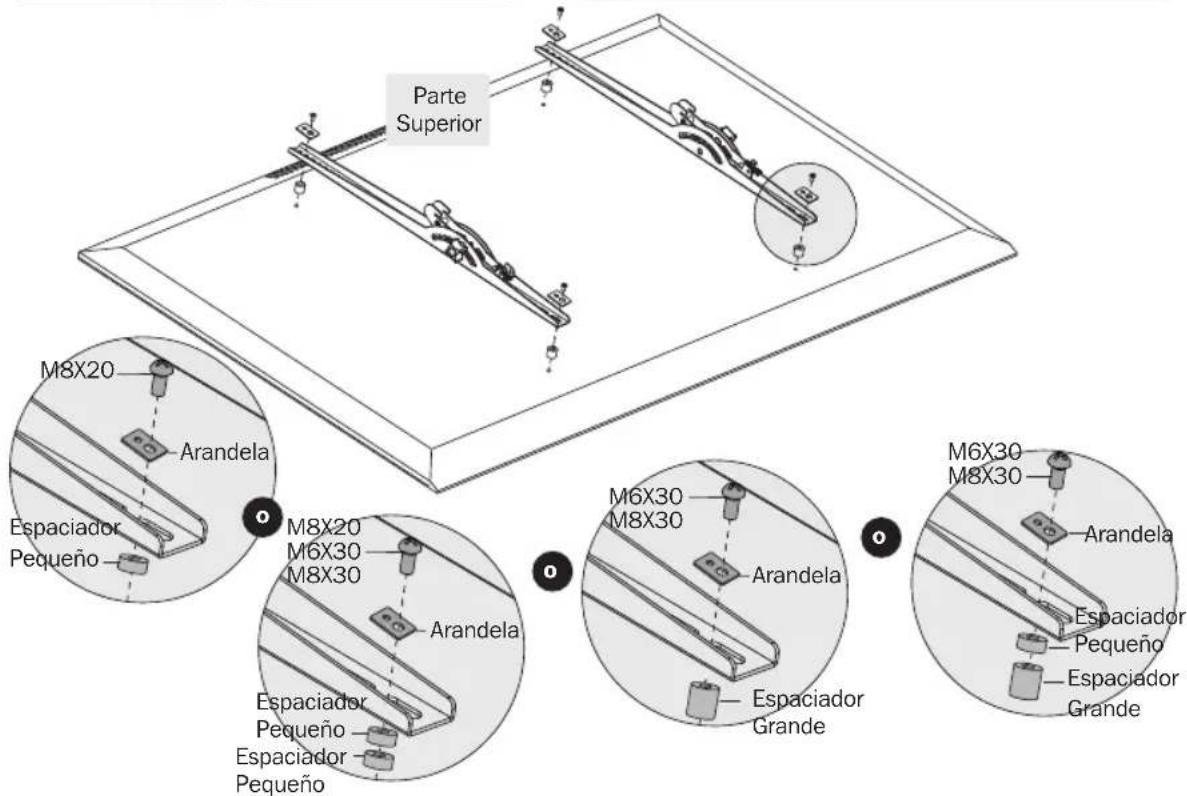

2-1 Para pantalla con la Parte Posterior Plana

2-2 Para Pantalla con Parte Posterior con insertos empotrados o para Acceder a Entradas de A/V

Note: Elija los tornillos, arandelas y espaciadores (si fueran necessarios) apropriados de acuerdo a la distribución del panel posterior de la pantalla.

• Coloque los soportes adaptadores tanoca como sea posible al centro de la pantalla.
• Asegurefirmamente los soportes adaptadores en la pantalla usingo los tornillos yequalquier other componente accesorio necessario incluido en la unidad.

No apriete excessivamente los tornillos.

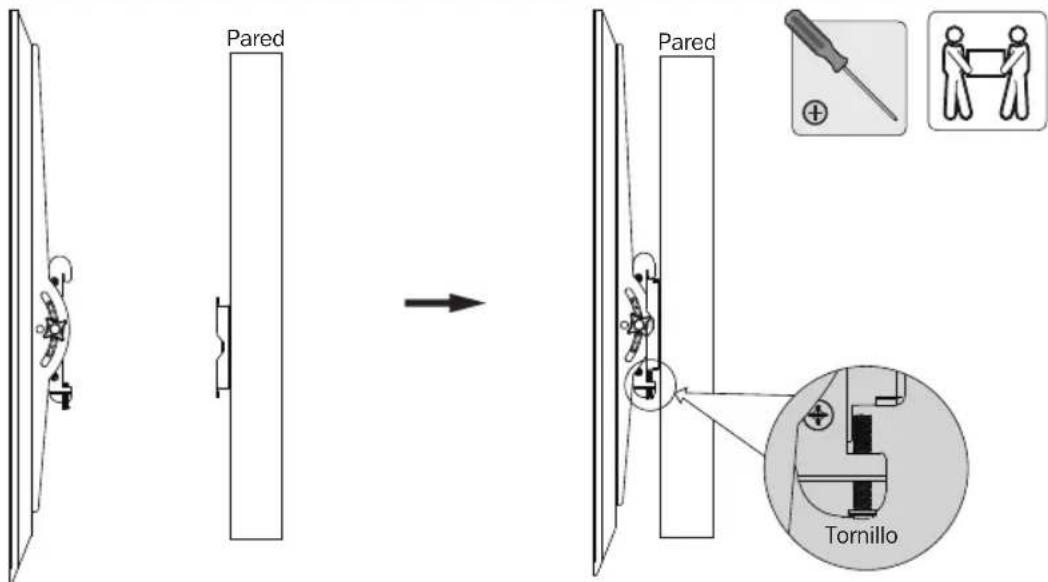

3. Cuelgue la Pantalla en la Placa de Pared

Usando un ayudante o equipo mecánico de elevación,swithe la planta con los soportes adaptadores acoplados sobre la parte superior de la plac de pared instalada. Apriete los dos tornillos en la parte inferior de los soportes adaptadores para asegurar la unidad.

4. Ajuste

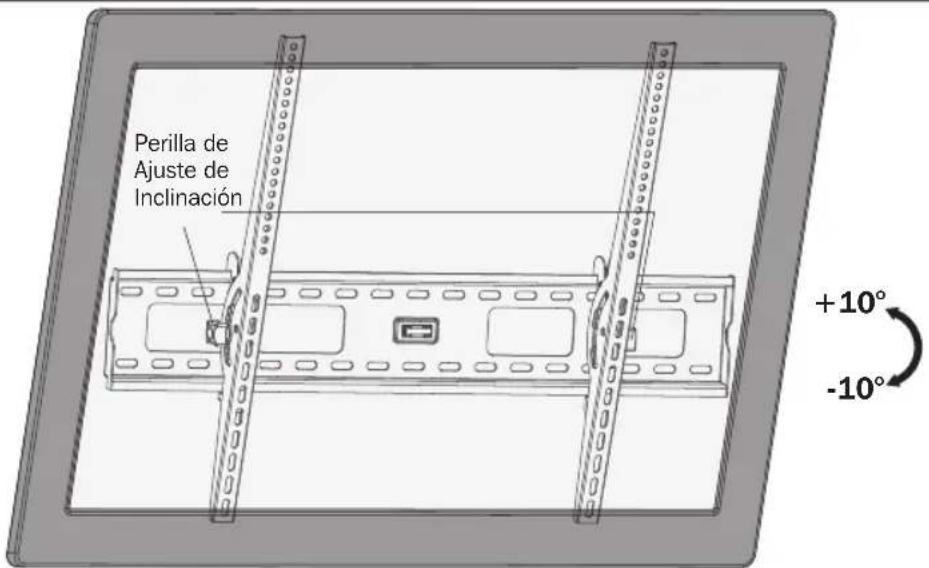

Para ajustar el ángulo de inclínacion afloje las perillas de ajuste de inclinación ubicadas en los costados de los soportes adaptadores. Una vez que la pantalla está en el ángulo deseado, reapriete las perillas para sujetarla.

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte este bien instalado y sea seguro para usarse.
• Si Tiene algoña pregunta, visite por favor a www.triplite.com/support.
