Caractéristiques techniques	Support écran plat Tripp Lite DDR1327SQFC1, compatible avec les écrans jusqu'à 27 pouces, capacité de charge maximale de 10 kg.
Type de montage	Montage mural ou sur bureau, avec réglages d'inclinaison et de rotation.
Utilisation	Idéal pour les bureaux, les espaces de travail à domicile et les environnements professionnels.
Maintenance	Vérifier régulièrement les fixations et l'état général du support pour assurer une utilisation sécurisée.
Sécurité	Respecter la capacité de charge maximale pour éviter les accidents. Suivre les instructions de montage fournies.
Informations générales	Produit livré avec tous les accessoires nécessaires pour le montage. Garantie limitée du fabricant.

FOIRE AUX QUESTIONS - DDR1327SQFC1 Tripp Lite

Comment installer le support Tripp Lite DDR1327SQFC1 sur un mur?

Pour installer le support, commencez par localiser les montants dans le mur à l'aide d'un détecteur de montants. Fixez le support à l'aide des vis fournies, en vous assurant qu'il est de niveau. Consultez le manuel d'installation pour des instructions détaillées.

Quelle est la capacité de poids maximale du support DDR1327SQFC1?

Le support Tripp Lite DDR1327SQFC1 peut supporter un poids maximal de 34 kg.

Le support est-il compatible avec tous les écrans plats?

Le DDR1327SQFC1 est compatible avec les écrans plats VESA de 75 x 75 mm et 100 x 100 mm. Vérifiez les spécifications de votre écran pour assurer la compatibilité.

Comment ajuster l'inclinaison du support?

L'inclinaison du support peut être ajustée en dévissant les vis situées à l'arrière du support. Réglez l'angle selon vos préférences et resserrez les vis pour maintenir la position.

Que faire si le support vibre ou est instable?

Vérifiez que toutes les vis sont correctement serrées et que le support est bien fixé au mur. Assurez-vous également que l'écran est correctement monté et que son poids est réparti uniformément.

Où trouver le manuel d'utilisation du DDR1327SQFC1?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site Web de Tripp Lite dans la section des ressources pour produits.

Comment retirer un écran du support?

Pour retirer l'écran, assurez-vous qu'il est bien déconnecté de l'alimentation et des câbles. Ensuite, dévissez les vis de montage à l'arrière de l'écran et retirez-le délicatement du support.

Le support est-il réglable en hauteur?

Non, le support Tripp Lite DDR1327SQFC1 n'est pas réglable en hauteur. Il doit être installé à la hauteur souhaitée lors de l'installation.

Y a-t-il des accessoires inclus avec le support?

Oui, le support est livré avec tous les accessoires nécessaires à l'installation, y compris des vis, des chevilles et un niveau.

MODE D'EMPLOI DDR1327SQFC1 Tripp Lite

Manuel de l'utilisateur

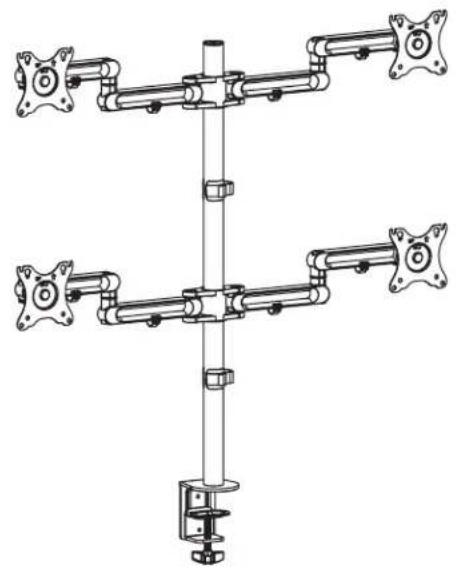

Bride pour bureau à bras flexible simple pour quatre écrans plats

Modèle : DDR1327SQFC- 1

English 1·Espanol 8·Pyszckn 22·Deutsch 29

MISE EN GARDE:NE PAS EXCEDER LA CAPACITE PONDEREALE MAXIMUM INDIQUEE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATRIELSI

75× 75 / 100× 100

D'excellence Industrielle

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Consignes de sécurité

Remarque : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

AVERTISSEMENT

• Ne pasCOMMencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le present manuel. Pour toute question concernant les instructions ou les avertissements, visiter tripplite.com/support.
• Ce support de montage a ete concu pour etre instalé et utilise UNIQUEMENT comme spciéfied dans le present manuel. Une mauvaise installation risque de cause des dommages ou des blessures graves.
• Ce produit ne devrait etre instalé que par une personne ayant de bonnes aptitudes en mécanique et une experience de base en construction de même qu'une pleine connaissance du present manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrees au centre des montants. Il est fortement recommendé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever etmettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des léasons corporelles.

Garantie et enregistrement du produit

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément a toutes les instructions applicables, est exempt de tous defauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avere defectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage a réparer ou replacer le produit, a son entiere discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'un ABUS OU D'une NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, EST LIMITÉA À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécultifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui variant d'un territoire à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujéttes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.

liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pieces conformément à la liste de vérification des composants avant de,) a) l'installation. Si des pieces sont manquantes ou defectueuses, visiter tripplite.com/support pour obtenir de l'aide.

A
(x1)

B
(x1)

C
(x2)

D
(x1)

E
(x2)

Emballage M (x4)

M-A
M4x12
(x4)

M-B
M5x12
(x4)

M-C
Rondelle D5
(x4)

Emballage P

F
Petite vis à tete plate (x2)

G
Vis à tête plate moyenne (x3)

H
Clé hexagonale de 4 mm (x1)

0
Clé hexagonale de 6 mm (x1)

Assemblage

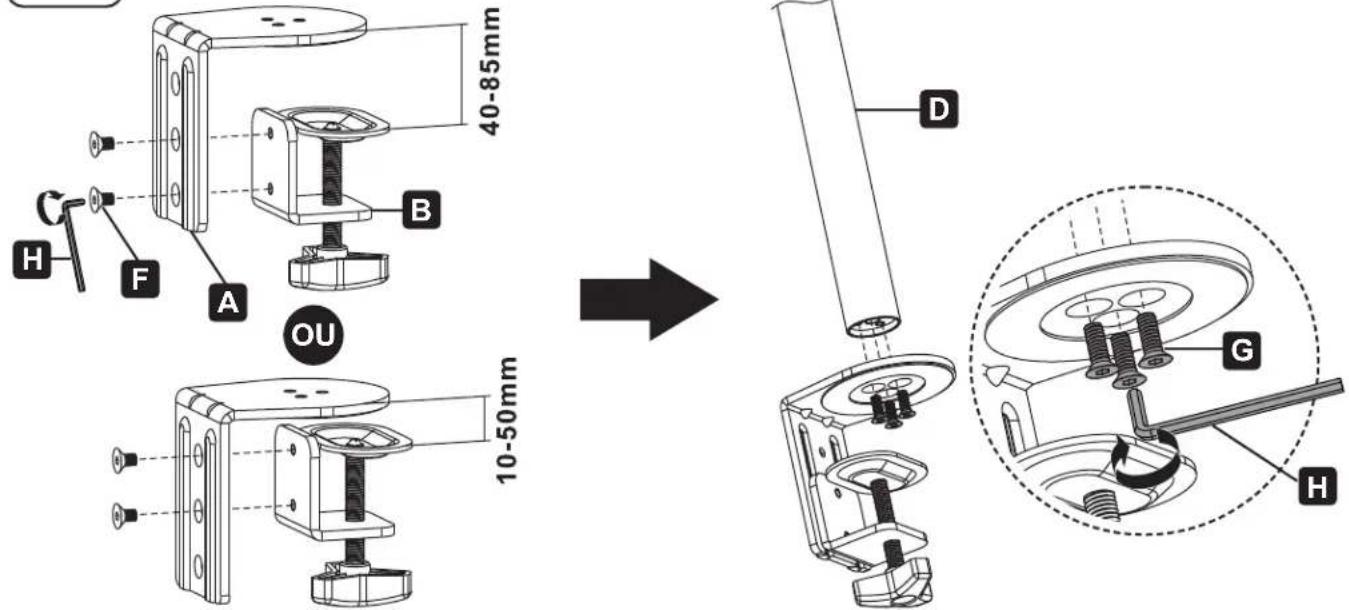

1 Installer le pôle et l'ensemble de la bride pour bureau

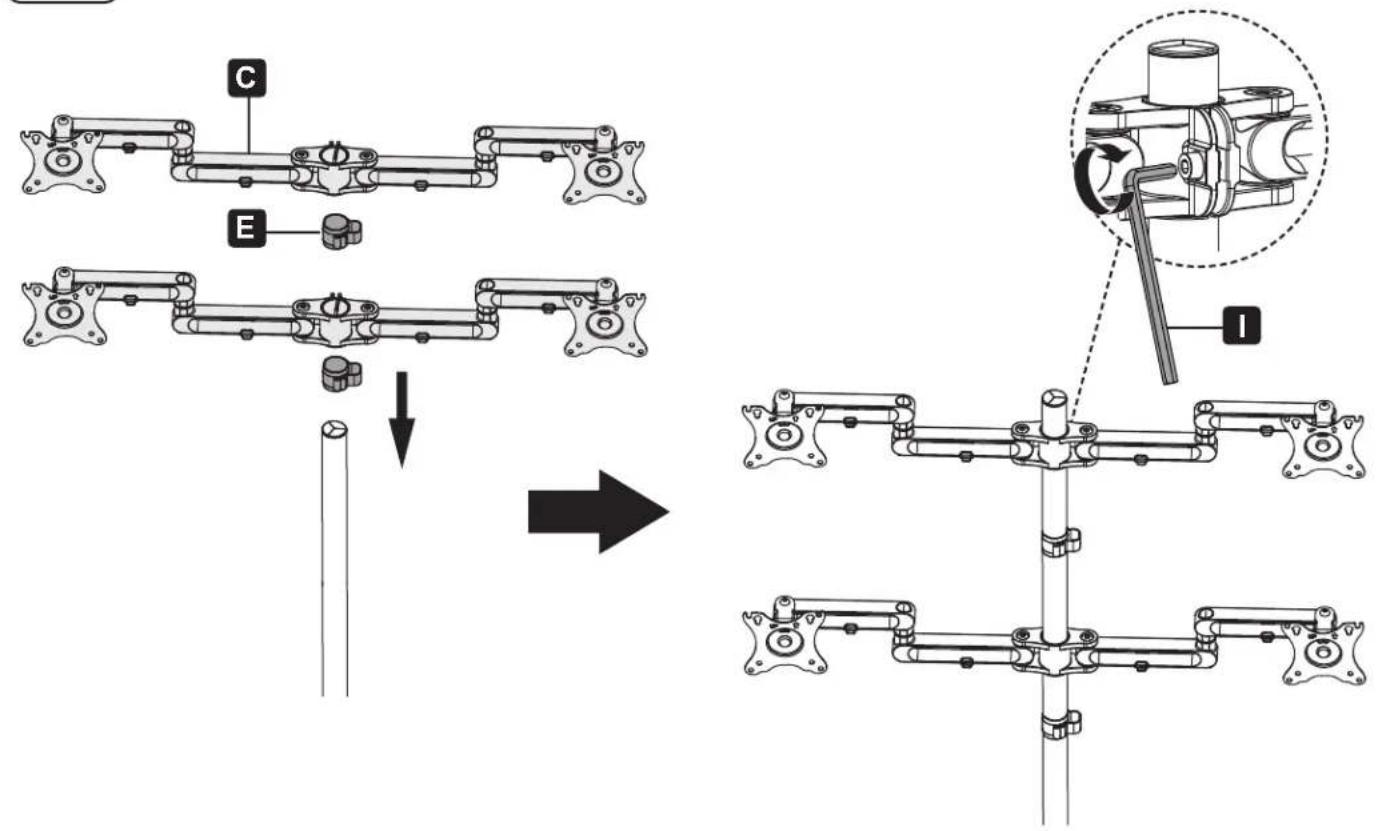

2 Installer les ensembles du support d'adaptateur

Assemblage

3

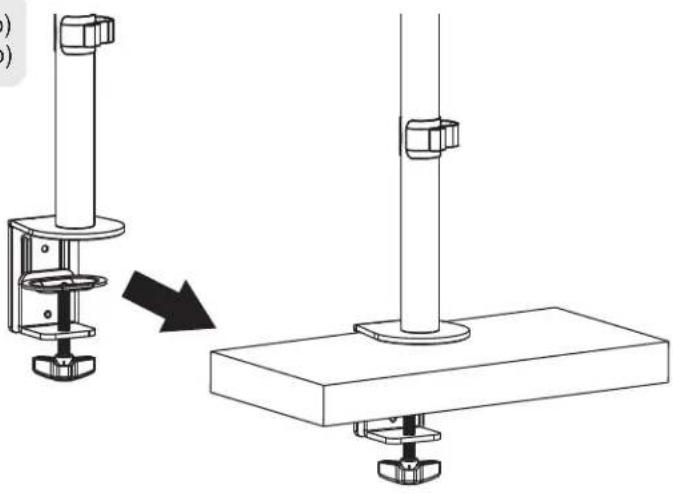

Installation sur un bureau

Remarque: épaisseur min. du dessus du bureau = 10 mm (0,4 po)
épaisseur max. du dessus du bureau = 85 mm (3,3 po)

• Détérminer l'emplacement approximatif du support en gardant à l'esprit les exigences quant à la taille de l'écran, au réglage de la hauteur et l'angle/pivotement.
• Faire glisser l'ensemble du support pour bureau sur le rebord du bureau de façon à ce que la bride entre entièrement en contact avec le rebord du bureau.
• Tourner le bouton pour ajuster la bride au rebord du bureau et la maintainir solidement en place.

4

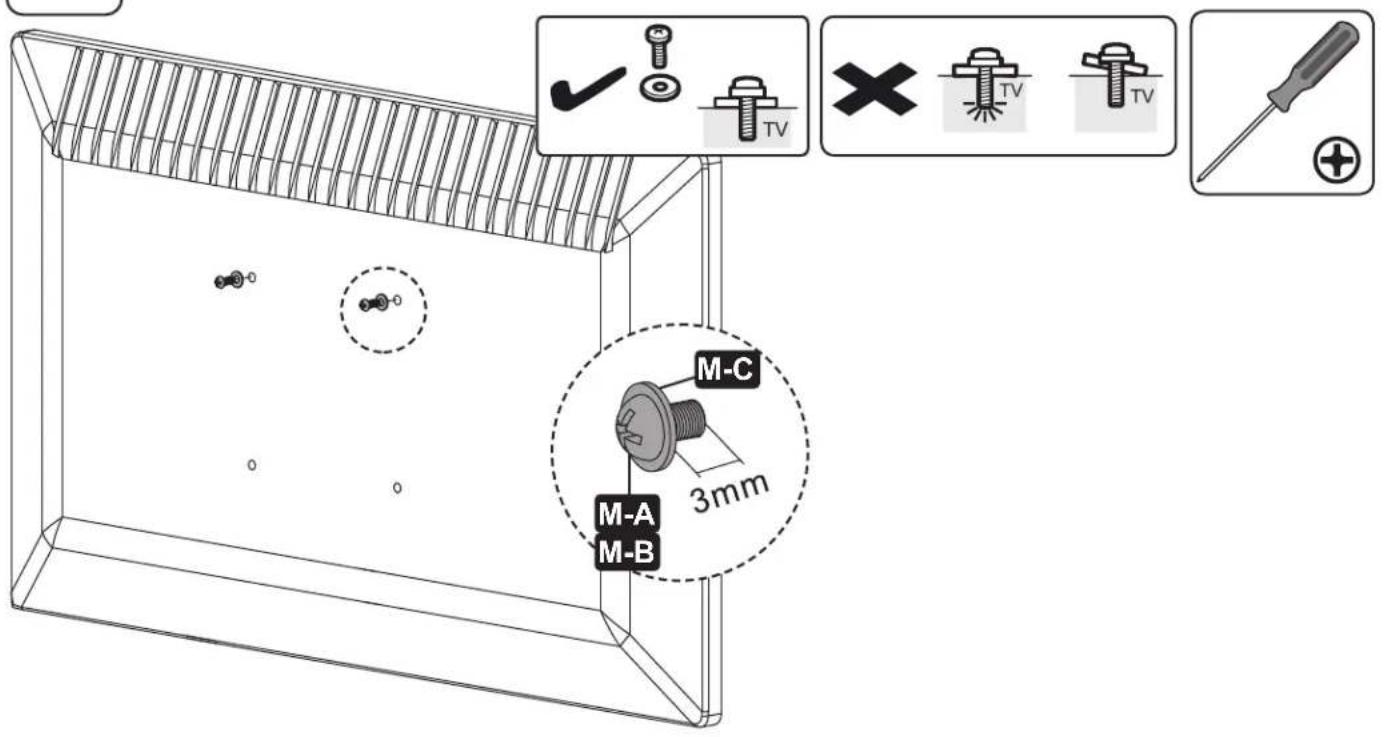

Installer les vis de la plaque VESA

Assemblage

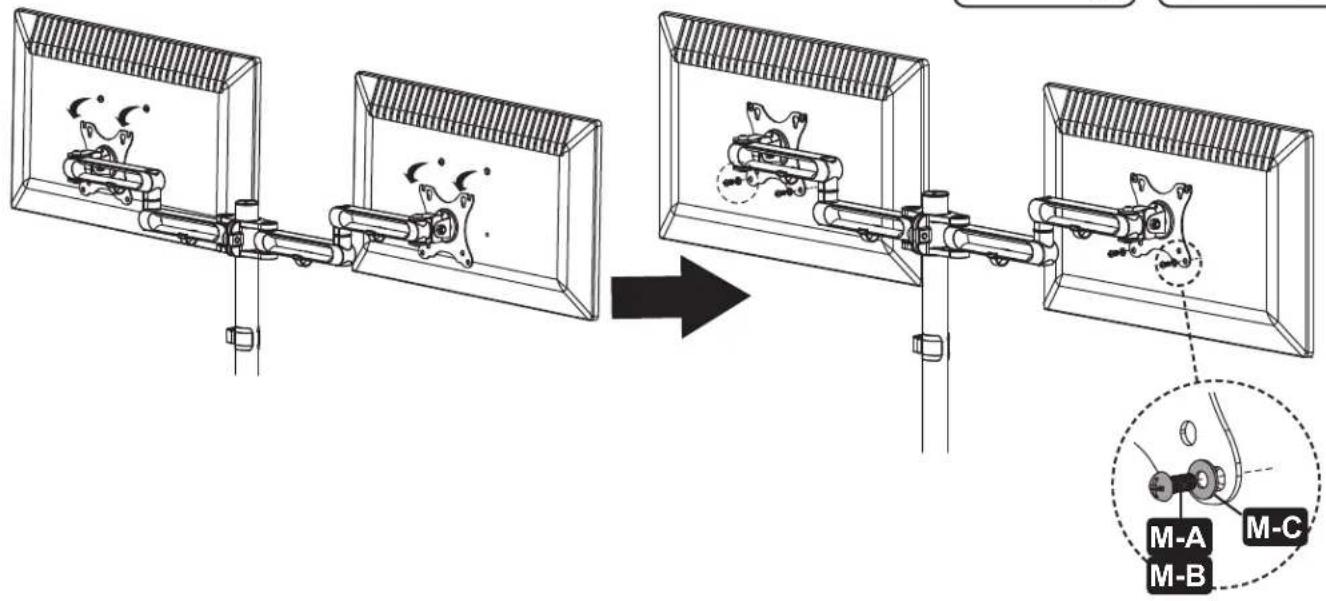

5 Installer les plaques VESA

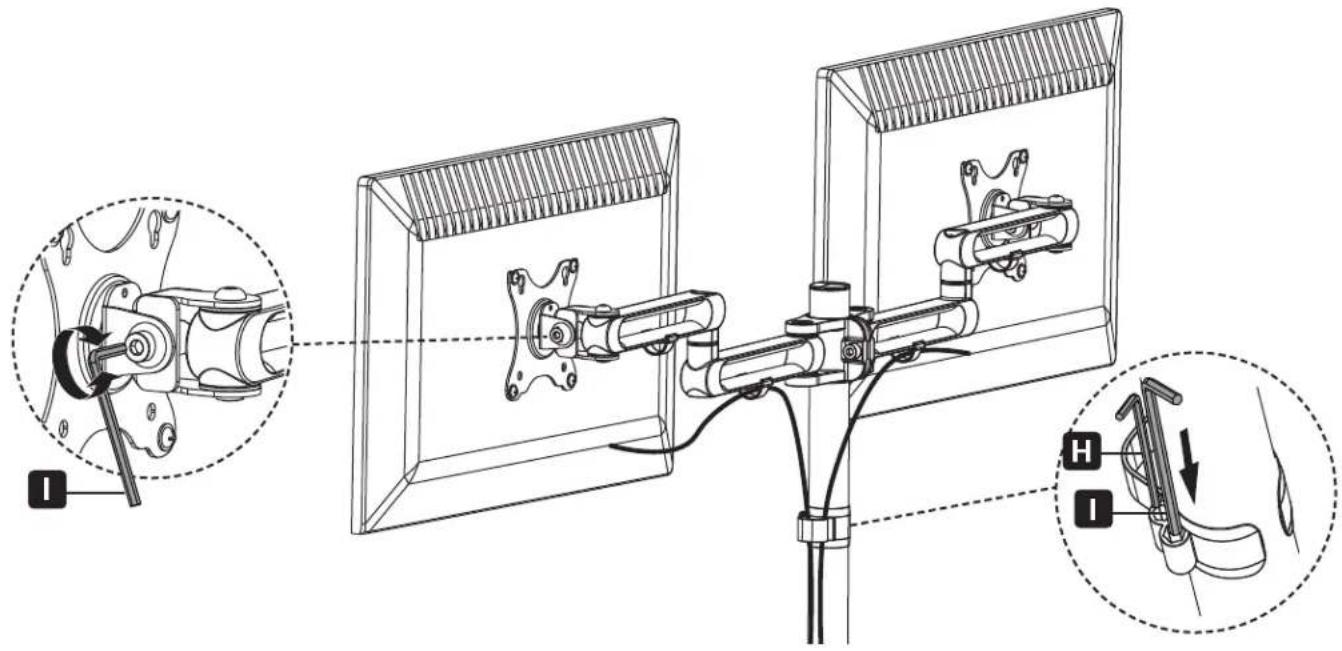

6 Ajuster les plaques VESA

Assemblage

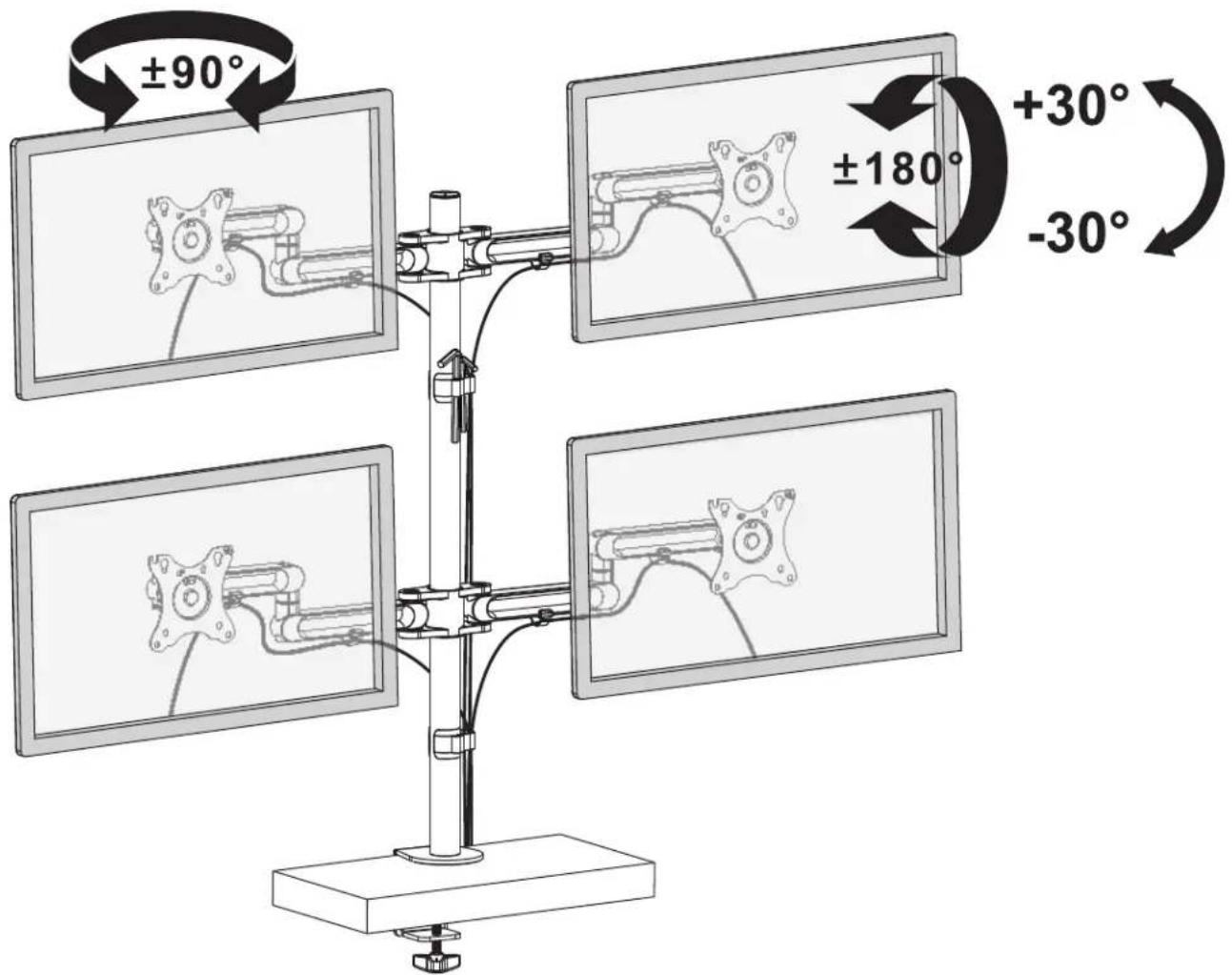

Réglage

Entretien

Vérifier à intervalles réguliers que le support peut être utilisé de façon sure et sécuritaire (au moins tous les trois mois).
- Pour toute question, visitor tripplite.com/support.

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA · tripplite.com/support

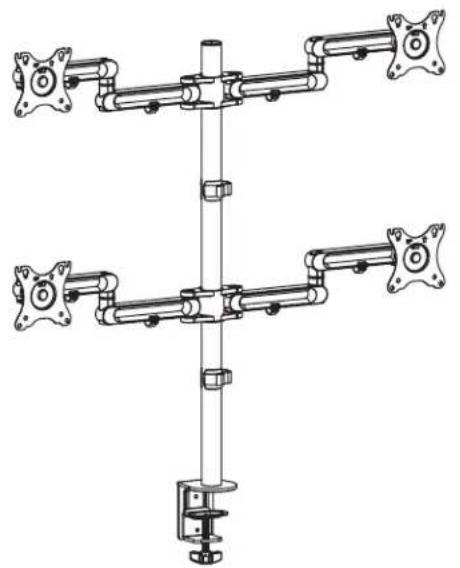

PykoBoDCTBO NOJIb3OBaTeIЯ

Modèle: DDR1327SQFC-1

English 1 • Espanol 8 • Français 15 • Deutsch 29

BHIMAHHEI HE IPEBbIaIe MAKcIMAbIbHO DOnyCTMbI BEC. 3TO MOKET PIPBECTN K CEPbE3HbIM TPABMAM NIN NIMUJECTBEHHOMY UUEPBY!

75x75/100x100

EAC

Ipoqyikn Kucuoro
KINCECTA

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

OxpanreTcA BTOpckn npabom © 2022 Tripp Lite. NepeneaTaKa 3anpeucaTcra

Yka3aHnno TeXHnke 6e30nacHoCTn

PnmeaHne. Peep Naanom yctaHOK N C6OpKn MOyJN BHNMaTeNbHO n3yUHTe BCE pa3dJIbI pyKOBoDCTBa.

BHUMAHNE!

He haHnHaTe yctaHObky do Tex nop, noka He 03HaKOMTecb CO BcEMN yka3aHHaMn IN ppeynpeXeHnMaB HactoIeM pykoBOcTBe I He noMeTe Nx Cmbl. Ppi BO3HNKHOBeHN BONPocOB OTHOCHTbHO JIO6bIX yka3aHn nn npdeynpeXeHn NoceTte ctpanu TY triplite.com/support.
- MoTAtXhB KpOHTeH npEHa3HaueH dIy yCTaHOBKn IcNoIb3oBaHnry TOIbKO B cIeJx, yKa3aHHbIX B HactOaem pyKOBODCTBe. HenpaunlbHaj yCTaHOBka daHHoro n3dennr MOKeT npNBecTN K npuHHeHIO MaTePnaIbHorO yUep6a nn cyUeCTBeHNHO BrPeDa 3DopOBbI JIoJe.
- UCTAHOBKa DAHHORI N3dJIINr DOJIIXHa IpnOHBOIDITBCR TOJIbKO CNEUaJIInCTOM C IOCTaTOHOr TexHnuecko KBAJIINΦKAcuNeI IN 6a30BbIMN HABbIKAMN CTPOINTeNbCTBa, B NOJHOm MEpe NOnHMaIOUm CMbICn IHΦOpMaUIn, N3INOKeHHoB HACToAeM pyKOBoODCTBe.
- 6eHNTecb TOM, YTO MOHTaXHaI NOBepxHOCTb MoKeT C 3aIaCOM BbIDepKINBaTc CymMapHyO HArpy3Ky, CO3daBaEmyO obopyoBAHmE M BCEMN BXOJaUIMM N KOMPNeKT DeTaIaMn OChAcTK N dpyrIMN KOMNoHEHTAMN.
Bcnyae MoNTaKa C KpeHneHnem K DepeBraHHbIM 3JeMeHTam CTeHOBOr KapKACA cNeyET oBeCneHTb BBePbBAHne KpeKExHBIX BVHTOB NO CEHTpy TAKNX 3JeMeHTOB.C 3ToI UHO HAcTOrAteJBHO peKOMeHdyETcNtOJIb3OBAHne DETeKTopa HeoDHOpOHOCTei.
-Дябзоги noьеми NaIeKaIero pa3meHnO obopydOBAHN O6raTbHO o6paauTeCb 3a NOMOuBIO nIN noJIb3yIteCb rpyoNObEMHbIM o6opydOBAHm.
BHTbI cEnyET 3aTnBaTb NIOTHO, Ho He nepeTnBaHx. NpeTnBaHne MoKet npueCTN K nobpeXdHIO Kpenexhix DeTanei, yTO 3NaHTeBHO yxuDINT npouHocb KpenneHia.
-ДанhoeинделпрднэнглгИСПЛБТВТКьTOBkoNcPbITbIX NOMEUeHnX.ИспOB3OBaHne daHORO n3dJIINHa OTKpbITOM BO3dyxMe MoKET npNBecTn K erO BbIXOy U3 CTpoI npuHHeHIO Bpea 3dOpOBbIO JIOdeI.
