BEDIENUNGSANLEITUNG DDR1327SQFC1 Tripp Lite

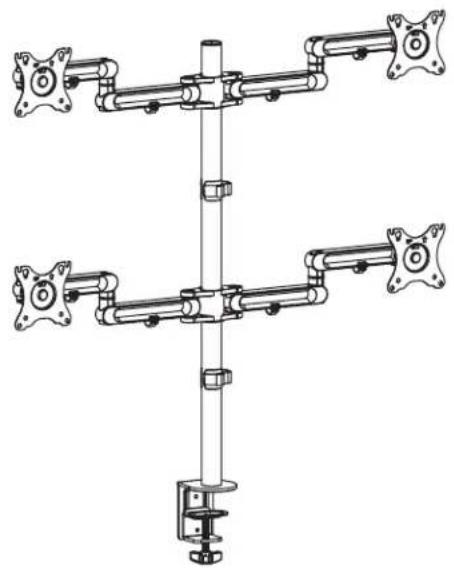

Vierfach- Flachbildschirm- Flexarmtischhalterung

Modell: DDR1327SQFC-1

Espanol 8·Français 15·Pycckn 22·Deutsch 29

ACHTING: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICT
ÜBERSCRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN
VERLETZUNGEN UND ERHEBLCHEN SACHSCHÄDEN FührREN!

75× 75 / 100× 100

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thism Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezuglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• These Halterung sollte AUSSCHLIESSLICH wie in thisem Handbuch angegeben montiert und verwendet werden. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit eigenen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die Montagefläche das Gewicht des Geräts sowie das zugehörige Material und alle zugehörgene Komponenten/TRagen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
  Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben konnen die Komponenten beschädigt werden, wodurch die Haltekraft wesentlich reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung these Produkttes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert fur einen Zeitraum von fuih Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß allen ztreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungsehler aufweist, kann der Verkauf dere Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNDERLASSUNG WERDEN VON DIESER GARANTIE NICTGEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN UBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERENTG GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DISE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die offen genommen Beschränkungen für Sie möglichereweise nicht zuteffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundssatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

K部件enliste

WICHITIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A
(x1)

B
(x1)

C
(x2)

D
(x1)

E
(x2)

Paket M (x4)

M-A
M4x12
(x4)

M-B
M5x12
(x4)

M-C
D5 Beilagscheibe
(x4)

Paket P

(x2)

F

Kleine

Flachkopfschraube Flachkopfschraube

G
Mittlere

opfschraube

(x3)
H
4-mm-
Inbusschluss
(1x)

0
6-mm
Inbusschlüssel
(1x)

Montage

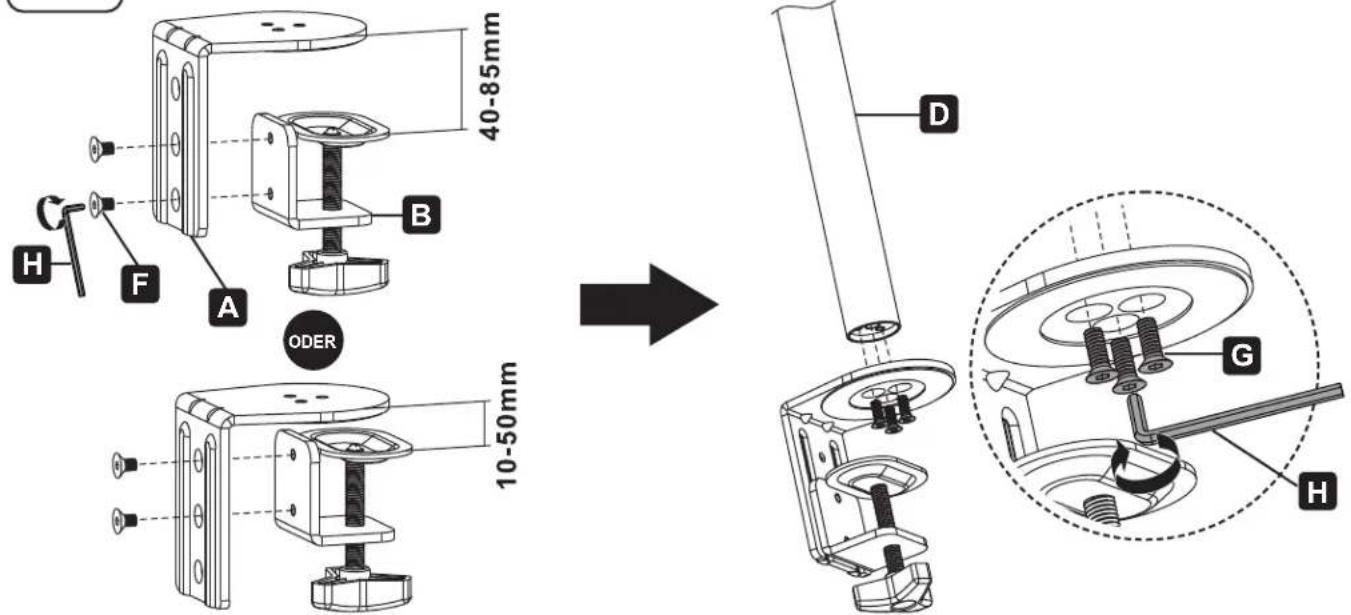

Installieren der Stange und Tischhalterung

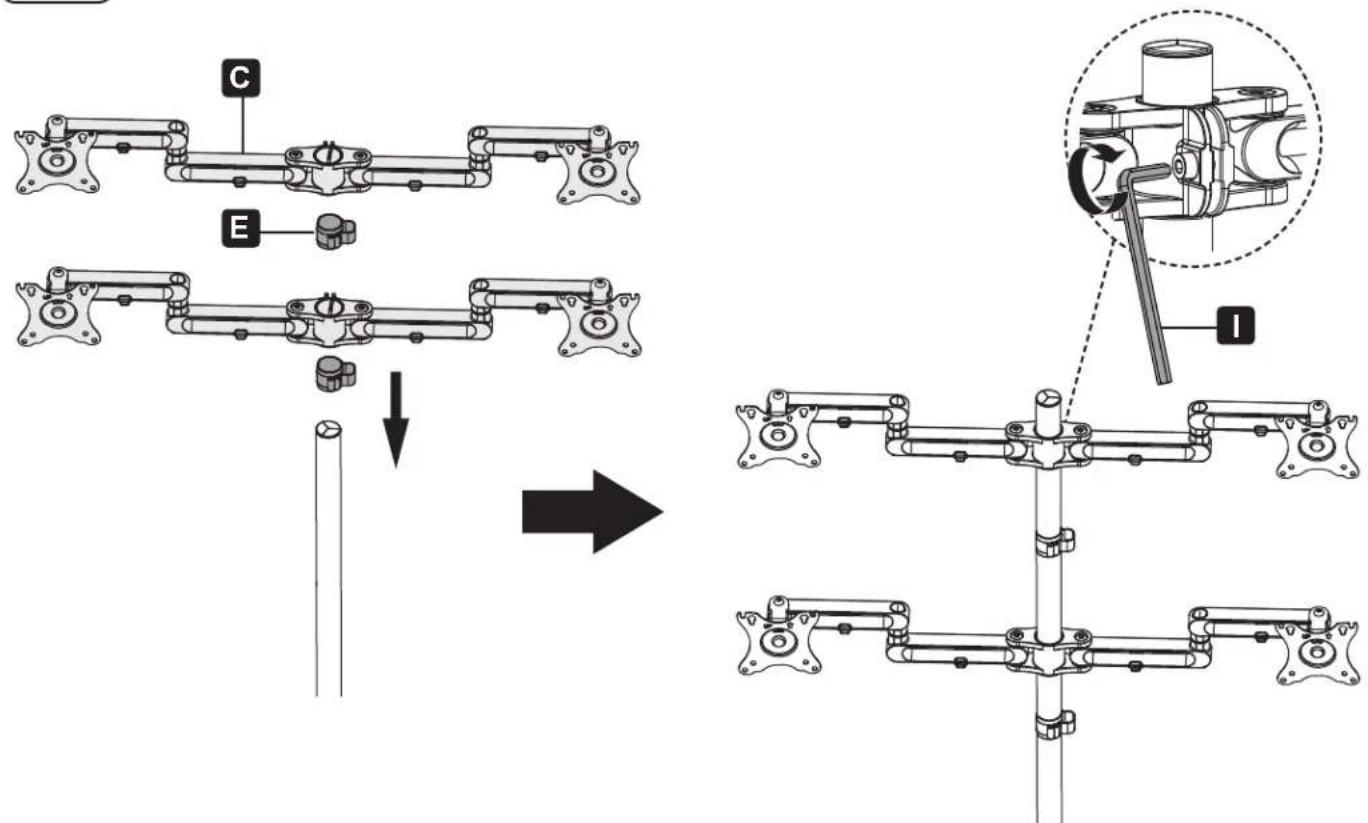

Installieren der Adapterhalterungen

Montage

3

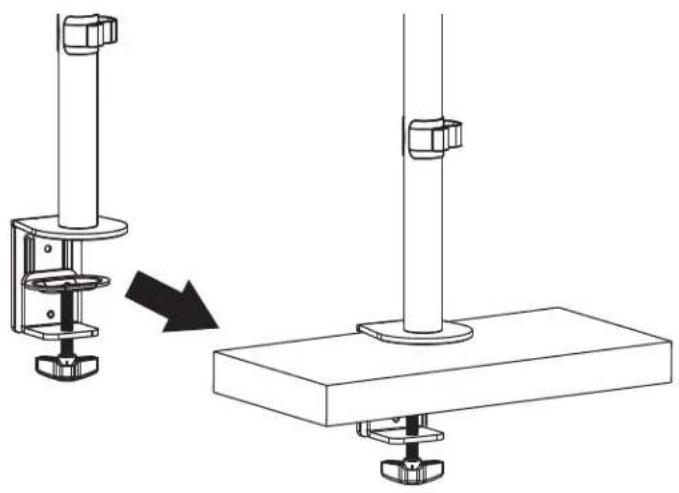

Tischinstallation

Hinweis: Min. Tischdicke=10 mm (0,4 Zoll) max. Tischdicke=85 mm (3,3 Zoll)

• Legen Sie unter Beachtung der Bildschirmgroße, der Höheneinstellung und der Neigungswinkeleinstellung naherungsweise den Standort für die Tischhalterung fest.
• Schieben Sie die Tischhalterung über die Tischkante auf die Tischplatte, so dass die Halterung überall gute Kontakt zur Tischplatte hat.
• Drehen Sie den Knopf, um die Halterung am Tisch zu befestigen undziehen Sie ihn sicherr fest.

Montage

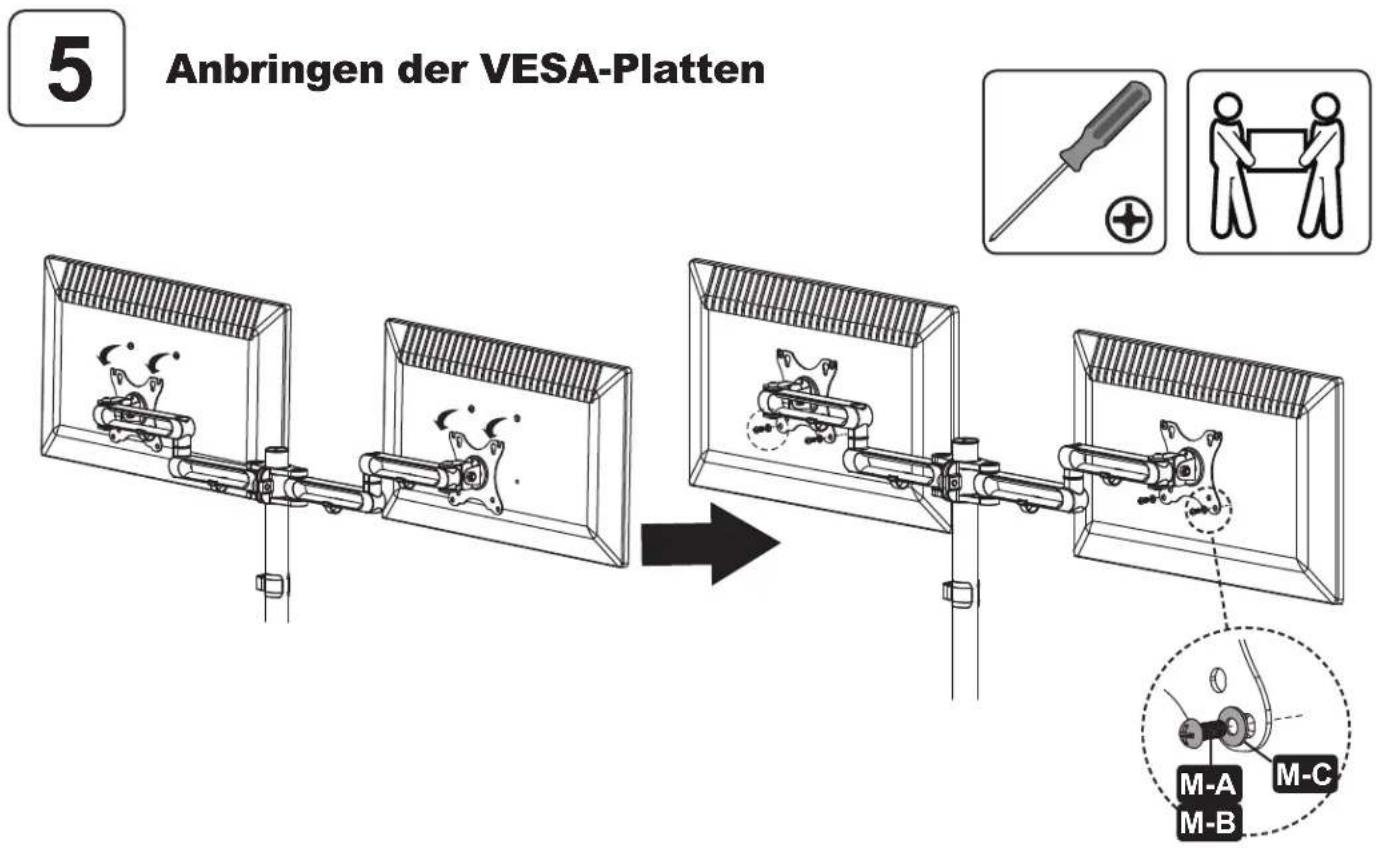

Einstellen der VESA-Platten

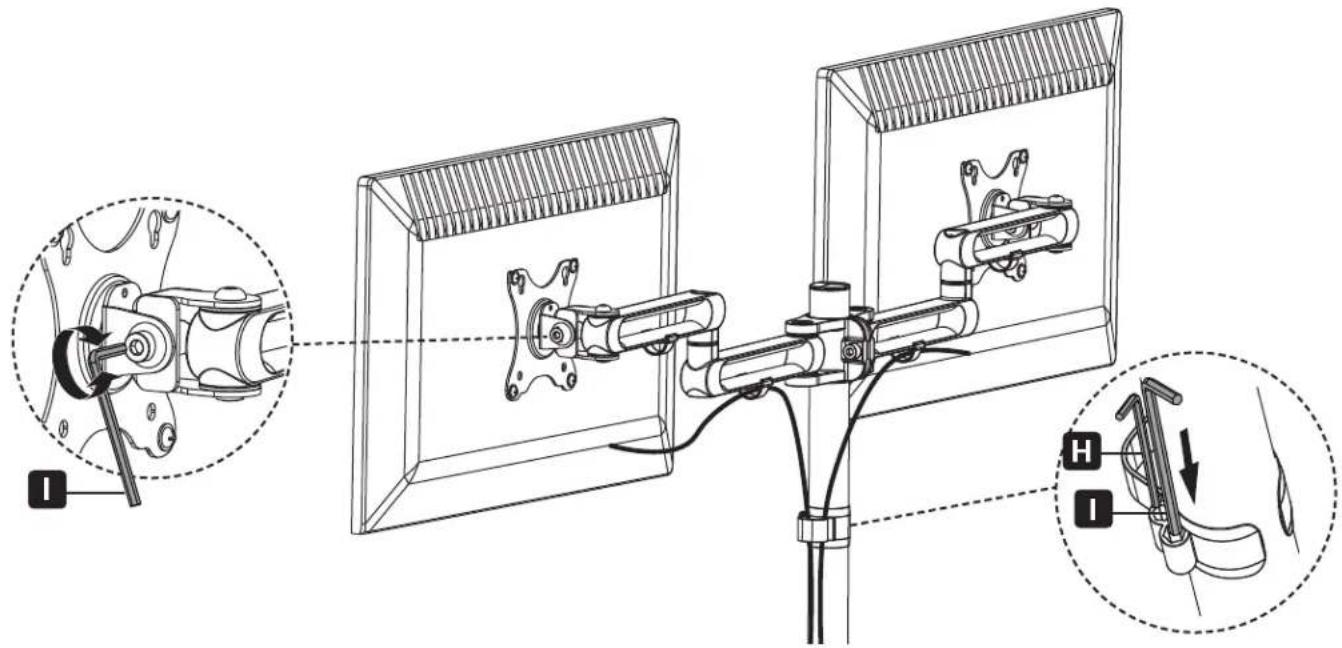

Montage

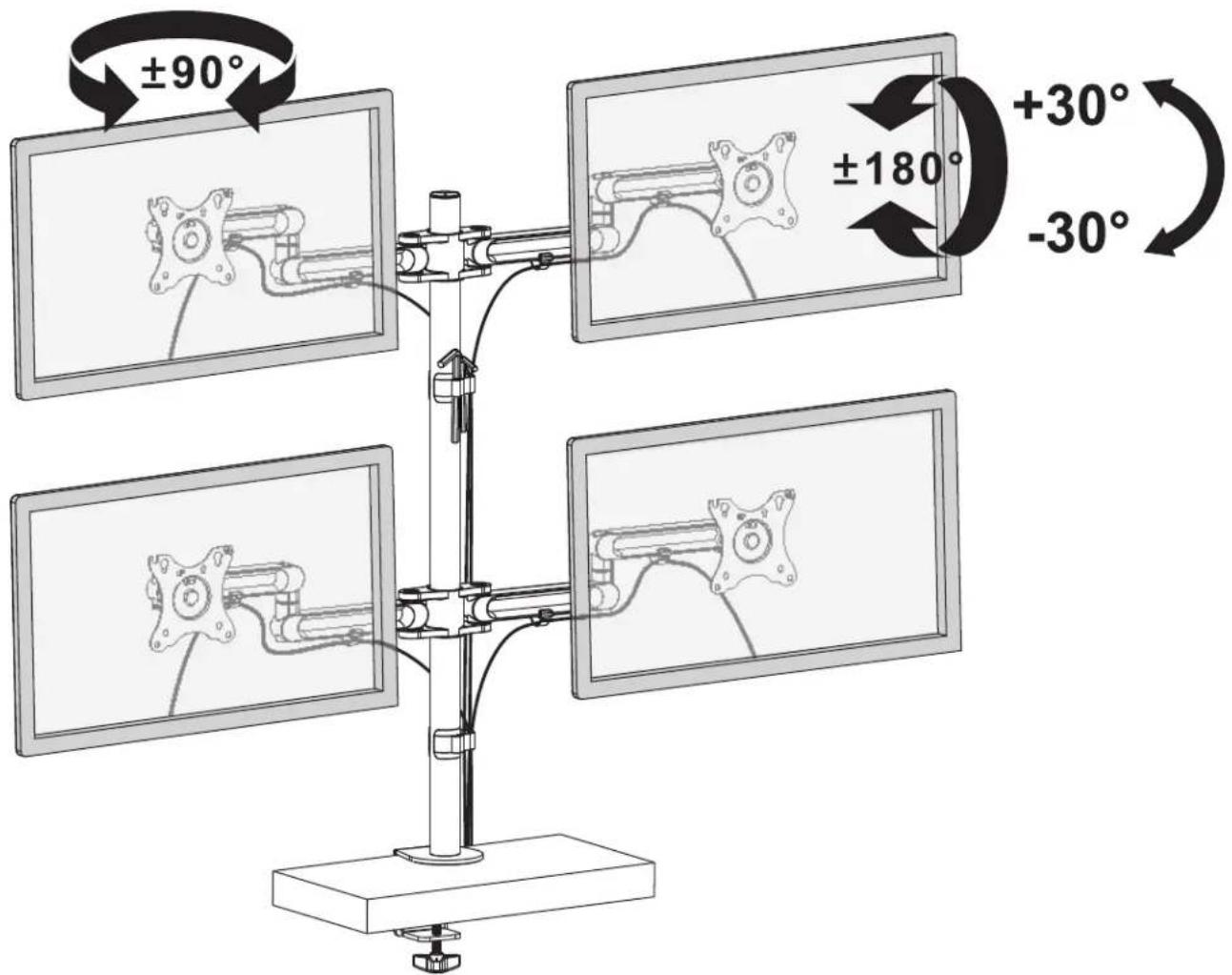

Einstellung

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sichere angebracht ist.
• Wenn Sie Fragen haben, besuchen Sieitte tripplite.com/support.
