Caractéristiques techniques	Support mural Tripp Lite DMPDT1732AM pour écran plat, compatible avec les normes VESA, capacité de charge jusqu'à 45 kg.
Dimensions	Dimensions du support : 32 x 17 pouces (81,3 x 43,2 cm).
Angle d'inclinaison	Inclinaison réglable de 15 degrés pour un meilleur angle de vision.
Installation	Installation facile avec matériel inclus, instructions détaillées fournies.
Maintenance	Vérification régulière des fixations recommandée pour assurer la sécurité et la stabilité.
Sécurité	Conception robuste pour éviter les accidents, respect des normes de sécurité en vigueur.
Compatibilité	Compatible avec la plupart des écrans plats de 32 à 70 pouces.
Informations générales	Idéal pour les bureaux, salons ou espaces de présentation, permet de libérer de l'espace au sol.

FOIRE AUX QUESTIONS - DMPDT1732AM Tripp Lite

Comment installer le support mural Tripp Lite DMPDT1732AM ?

Pour installer le support mural, commencez par fixer le support au mur à l'aide des vis fournies. Assurez-vous que le support est de niveau et qu'il est fixé à des montants solides. Ensuite, attachez le plateau de montage à l'arrière de votre appareil avant de le fixer au support mural.

Quelle est la capacité de poids maximale du support mural ?

Le support mural Tripp Lite DMPDT1732AM peut supporter un poids maximum de 32 kg.

Le support est-il compatible avec tous les types de murs ?

Le support est conçu pour être monté sur des murs en béton, en briques ou en bois. Évitez de l'installer sur des murs en plâtre ou des surfaces non solides.

Comment ajuster l'angle du support une fois installé ?

Le support permet un ajustement de l'angle. Pour le modifier, dévissez les écrous de fixation, ajustez l'angle souhaité et resserrez les écrous pour sécuriser la position.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis et éventuellement d'un détecteur de montants pour localiser les supports dans le mur.

Est-il possible d'installer le support sans percer des trous dans le mur ?

Non, le support mural nécessite des vis pour être solidement fixé au mur. Il n'est pas conçu pour une installation sans perçage.

Que faire si le support ne semble pas stable après l'installation ?

Vérifiez que toutes les vis sont correctement serrées et que le support est fixé à des montants solides. Si le problème persiste, retirez le support et vérifiez l'intégrité du mur.

Le support mural est-il réglable en hauteur ?

Le support mural Tripp Lite DMPDT1732AM n'est pas réglable en hauteur une fois installé. Il doit être monté à la hauteur souhaitée lors de l'installation.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web de Tripp Lite dans la section support.

MODE D'EMPLOI DMPDT1732AM Tripp Lite

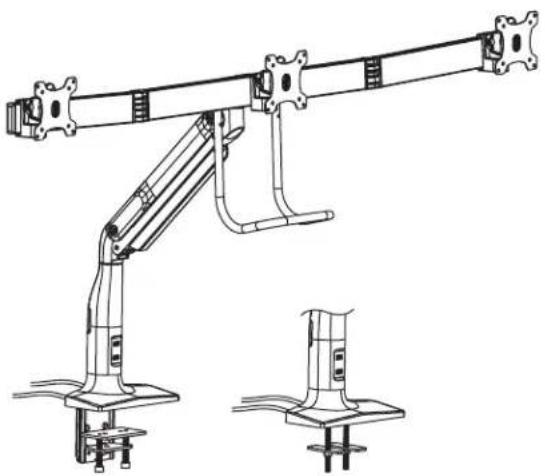

Bride pour bureau trois écrans à positionnement de précision avec ruban antimicrobien* avec port USB 3.0

Modèle : DMPDT1732AM

MISE EN GARDE: NE PAS EXCEDER LA CAPACITE PONDÉRALE MAXIMUM INDIQUÉE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!

75x75 100x100

5kgx3 142

Safe-IT AntiMICROBIAL

PRODUCTS

*Le ruban antimicrobien sur la polignée aide à empêcher la croissance des bactéres, des virus, des champignons et des moisissesures.

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Consignes de sécurité

Remarque : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite. com/support.
• Ce support a été conçu pour être installé et utilisé UNIQUÉMENT comme spécifique dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d’instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.
• Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager l'appareil et de réduire considérablement la résistance à la détente des vis.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENTEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTS DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉS À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuils ou consécutifs, de sorte que les limitations ou exclusions susmennées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui variant d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

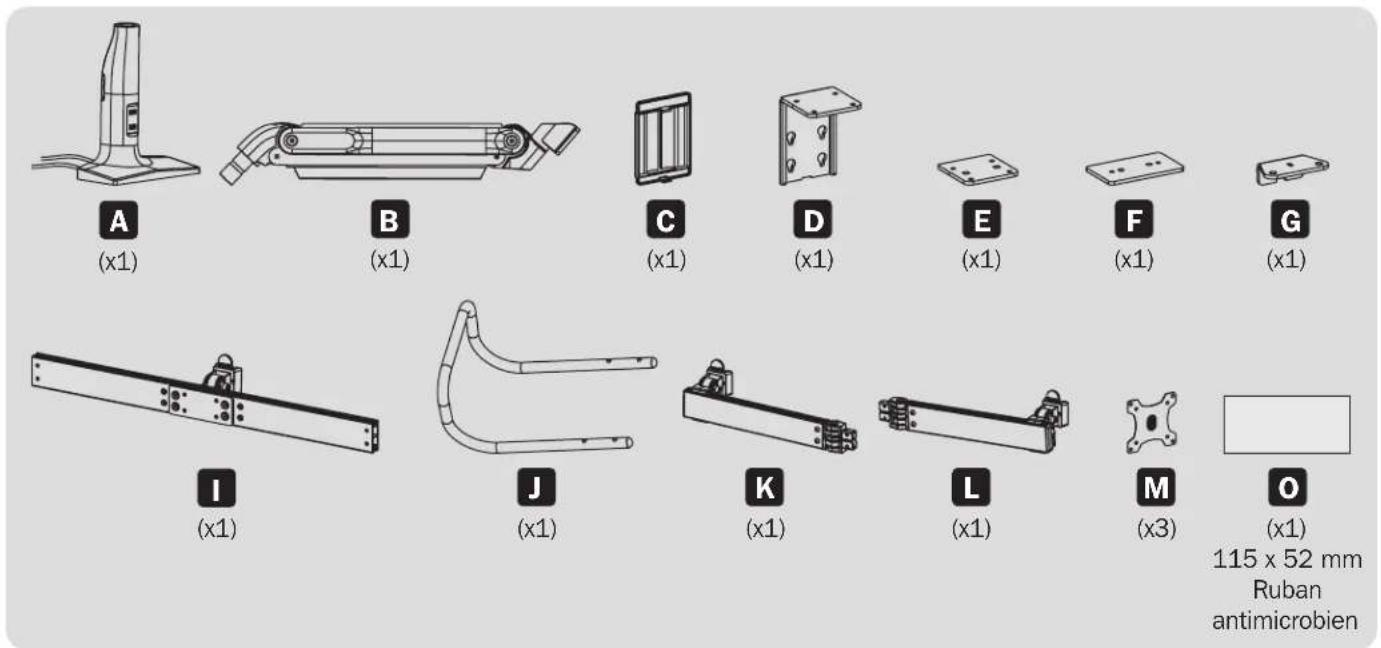

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de commencer l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtenir de l'aide.

Emballage m (X3)

M4 x 12

(x4) (12 au total)

M5 x 12

(x4) (12 au total)

(x4) (12 au total)

Emballage

(x2)

(x2)

(x2)

(x2)

(x2)

(x8)

(x2)

(x4)

(x2)

(x1)

4 mm

(x1)

6 mm

(x1)

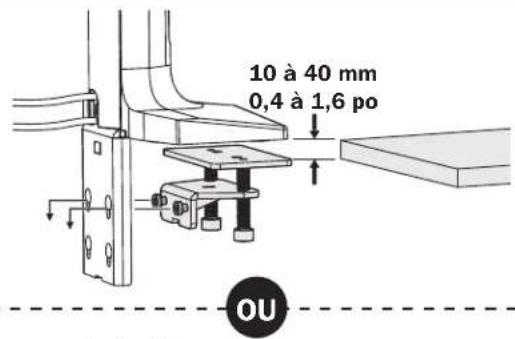

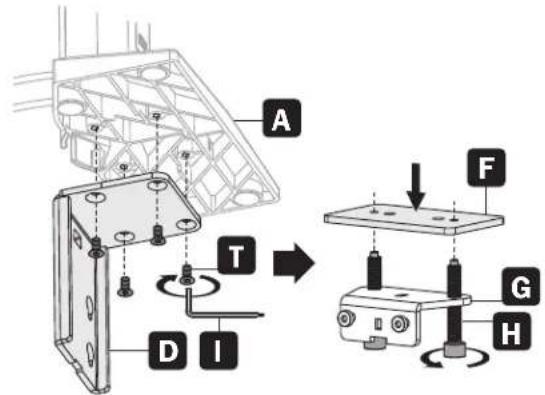

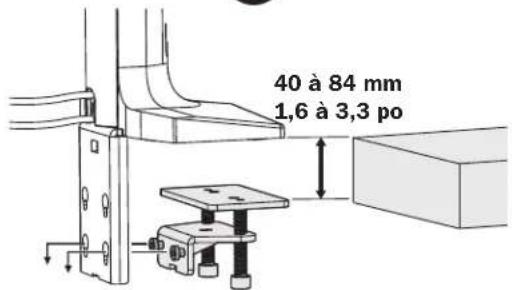

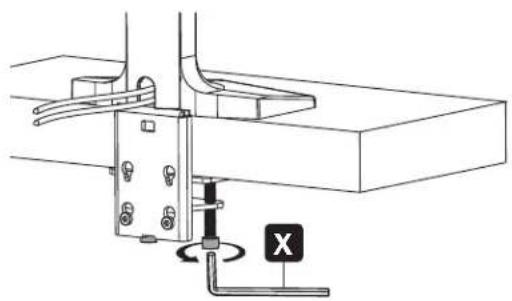

1A installation sur le rebord

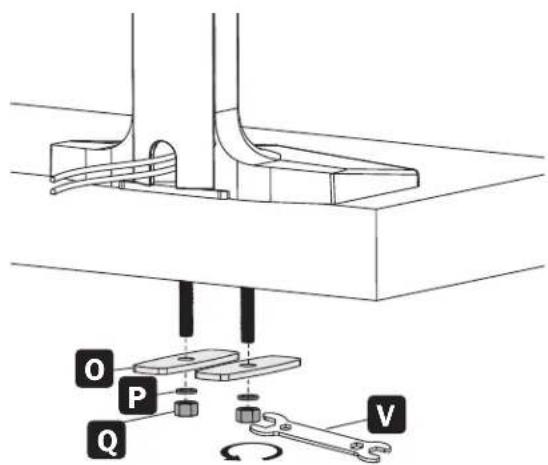

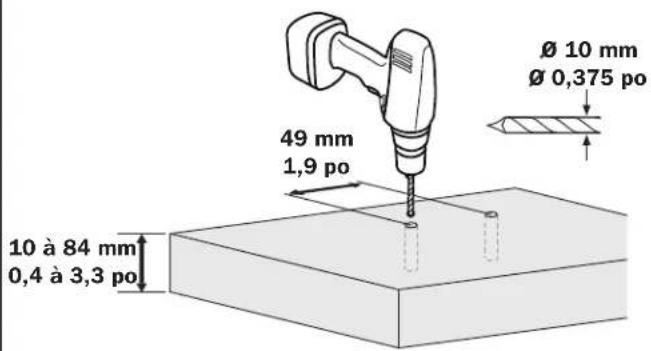

Installation avec un trou

Assemblage

Fixation du bras à la base

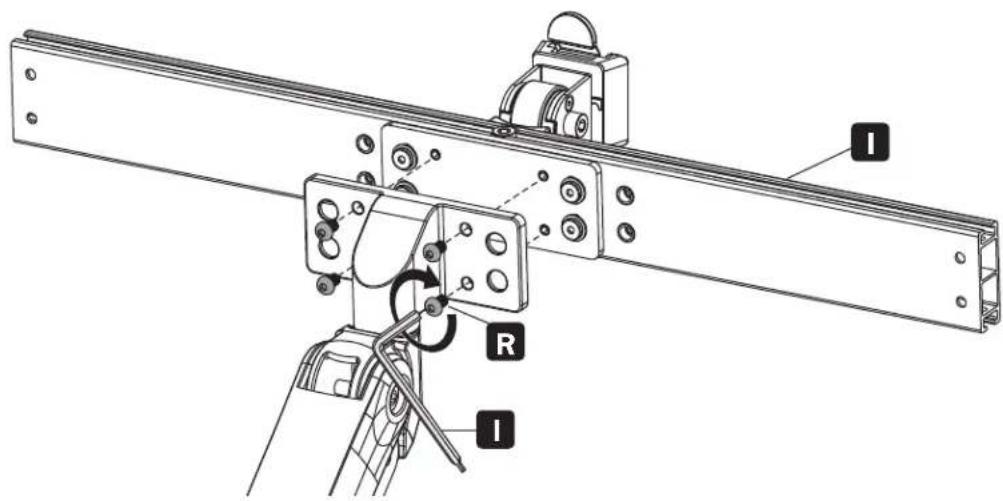

Fixation du support de montage central au bras

Assemblage

4 Fixation de la poignée

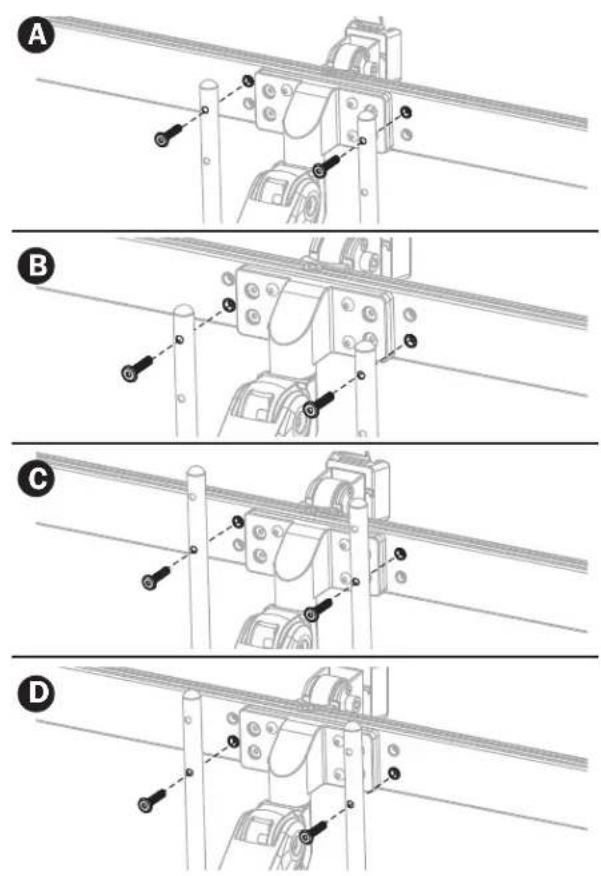

5 Fixation des supports de montage gauche et droite

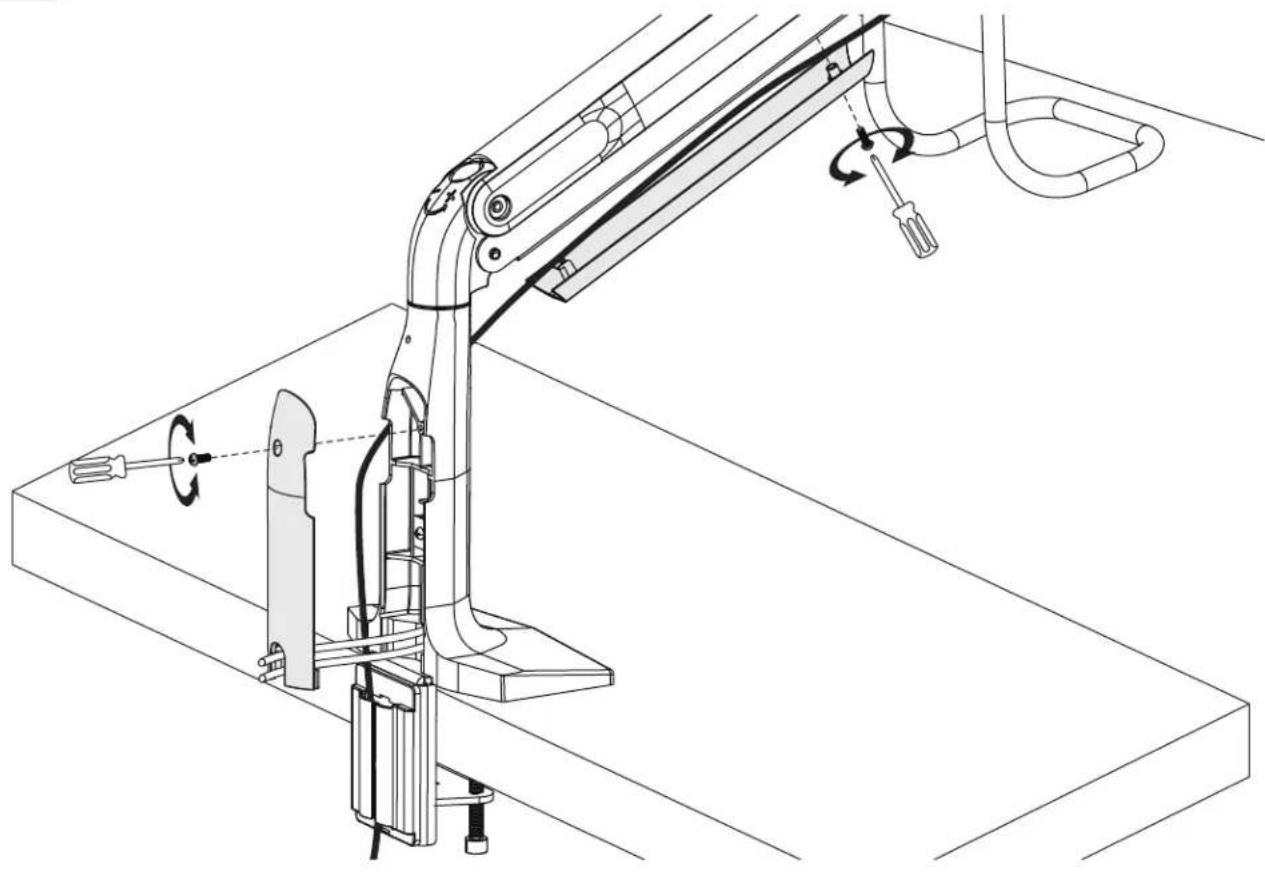

Fixation des plaques universelles aux supports de montage

Ne pas trop serrer les vis.

Pour bien équilibrer le bras avec les moniteurs montés, ajuster la tension du ressort en utilisant la clé hexagonale fournie comme suit :

Dans un premier temps, positionner le bras sur le plan horizontal, puis le maintenir fermement en place comme illustré. Ne pas hésiter à demander de l'aide.

Pour éviter d'endommager les moniteurs ou le support de montage, toujours garder le bras en position horizontale au moment d'apporter des ajustements. Ne pas hésiter à demander de l'aide.

Si le bras s'abaisse, tourner la vis de réglage dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'il demeure en position horizontale.

Si le bras se relève, tourner la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce qu'il demeure en position horizontale.

Ne pas trop serrer les vis.

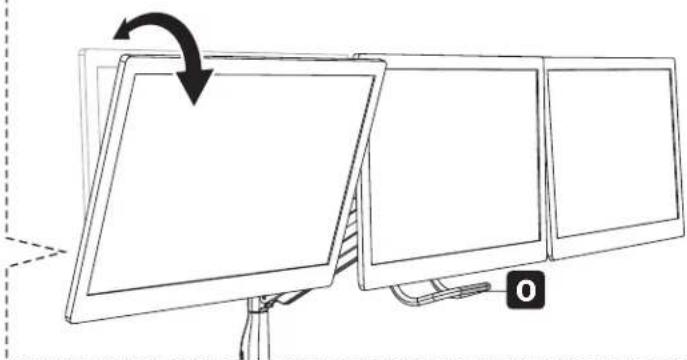

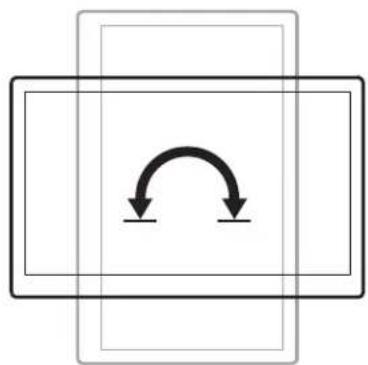

Ajustement et application du ruban antimicrobien

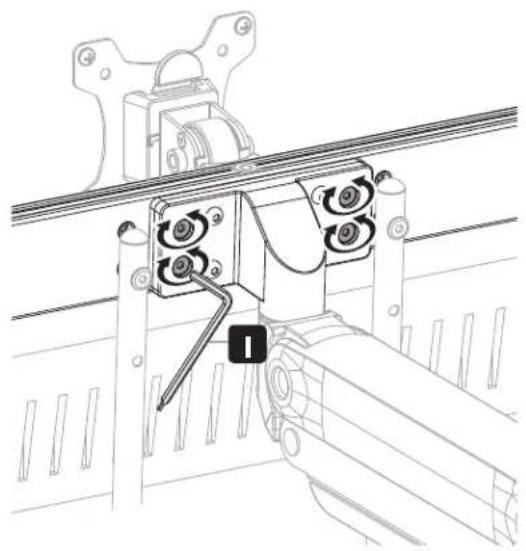

Remarque: Si l'écran ne s'arrête pas à la position souhaitée, serrer les vis comme illustré.

Entretien

Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). - Pour toute question, visiter tripplite. com/support.
