BEDIENUNGSANLEITUNG DMPDT1732AM Tripp Lite

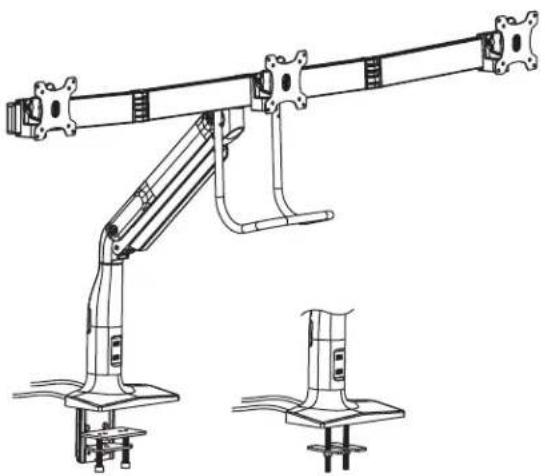

Schreibtischklemme zur prazisen Positionierung von drei Bildschirmen mit antimikrobiellem Klebeband* und USB 3.0-Anschluss

Modell: DMPDT1732AM

English 1 • Espanol 12 • Français 23 • Pycckn 34

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICT UBERSCHRITTEN WERDEN. EINE UBERSCHREITUNG KANN

ZUSCHWEREN VERLETZUNGEN UND ERHEBILICHEN SACHSCHADEN FUHREN!

75x75
100x100

14,3 lb. x3 (6,5 kg x3)AntiMICROBIAL

PRODUCTS

*Das antimikrobielle Klebeband am Griff hilf, dem Wachstum von Bakterien, Viren, Pilzen, Schimmel und Mehltau entgegenzuwirken.

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in dieser Handbuch gelesen und verstanden haben. Soltten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• Diese Halterung sollte AUSSCHLIESSLICH wie in thisem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefahigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die Montagefläche das Gewicht des Geräts sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.
• Holen Sie sich Hilfe oder verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu haben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben kann die Einheit beschädigt werden, wodurch die Haltekraft der Schrauben stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung theses Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert fur einen Zeitraum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen ztreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkauf dieser Fehler nach eigemem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICH TGEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DISE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie entsprechenden, sind die oben genannten Beschränkungen für Sie möglicherweise nicht ztreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

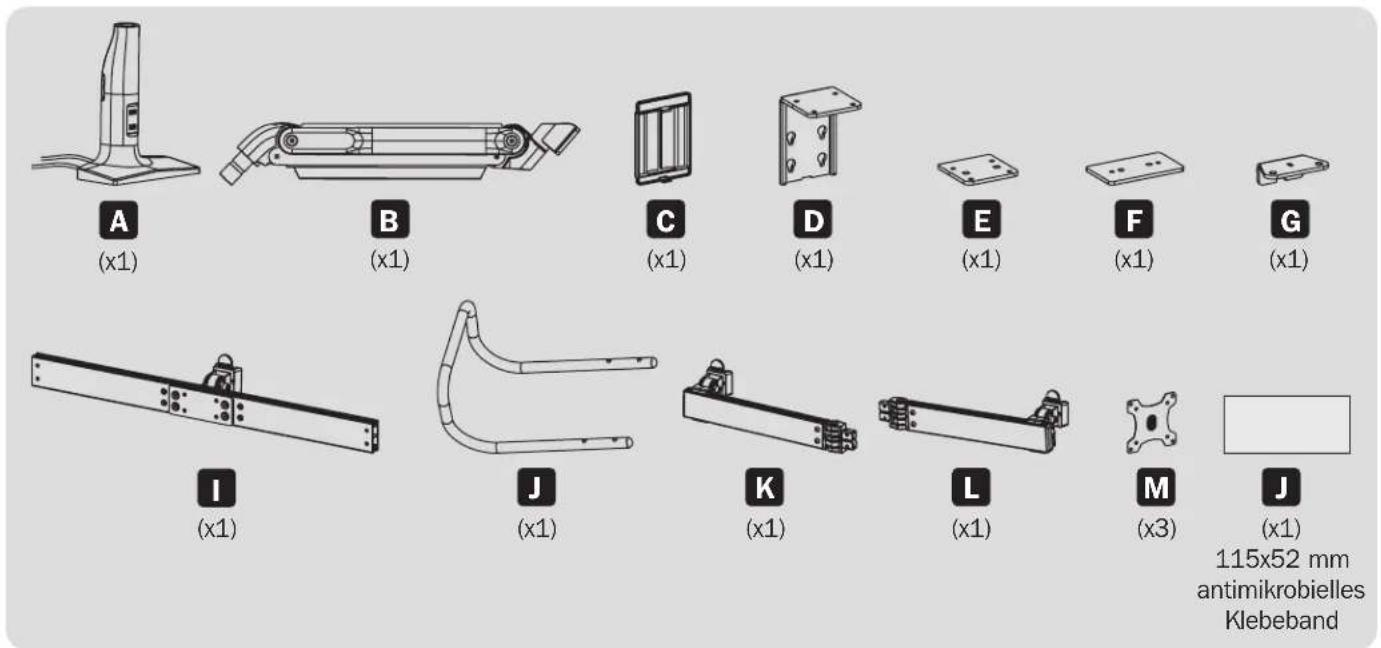

Komponentenliste

WICHTIG: Uberprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support fur den Kundendienst.

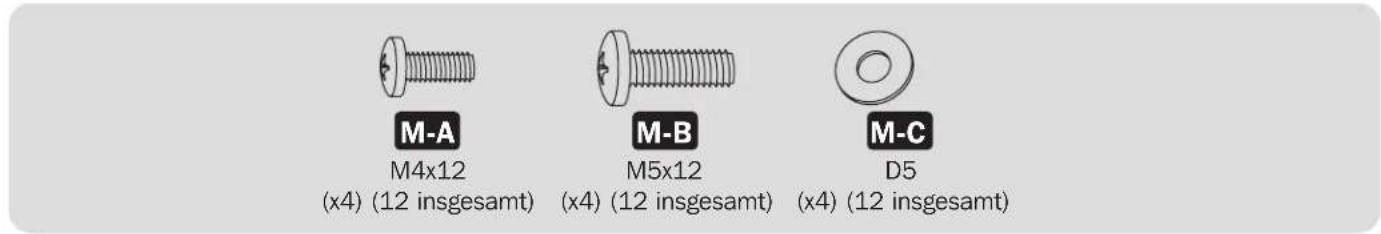

Paket M (x3)

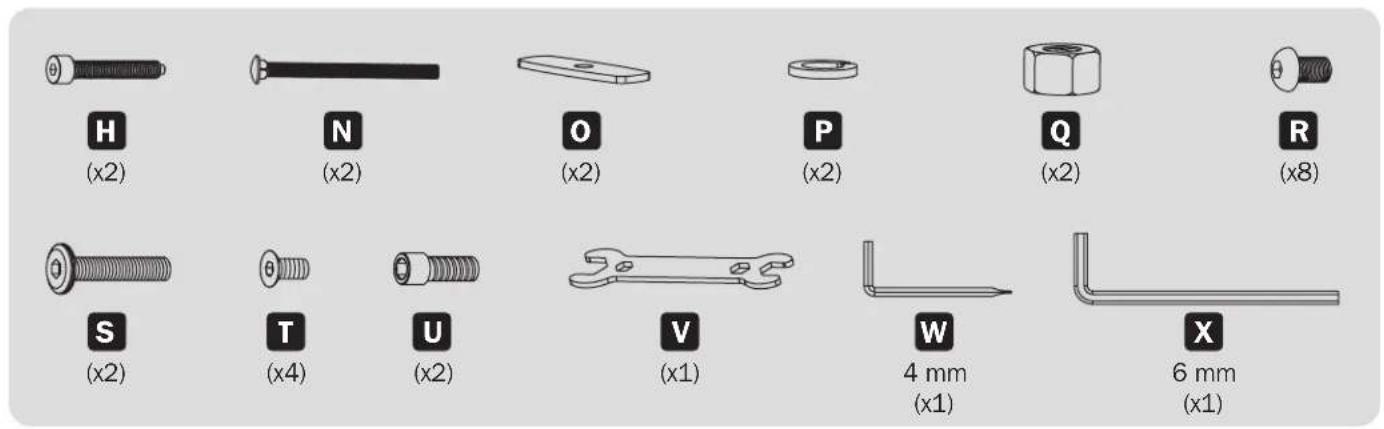

Paket P

Montage

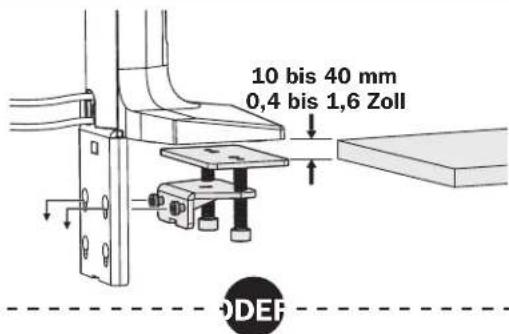

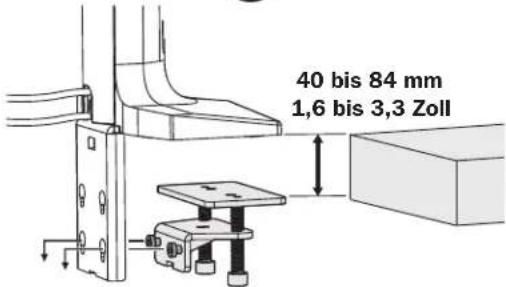

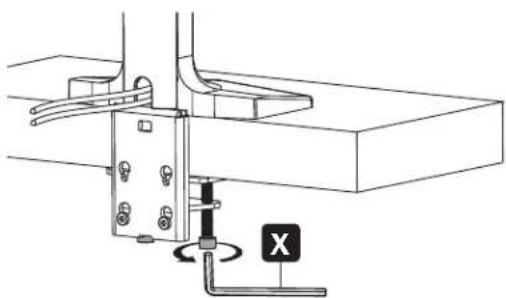

1 Sockelmontage und Tischinstallation

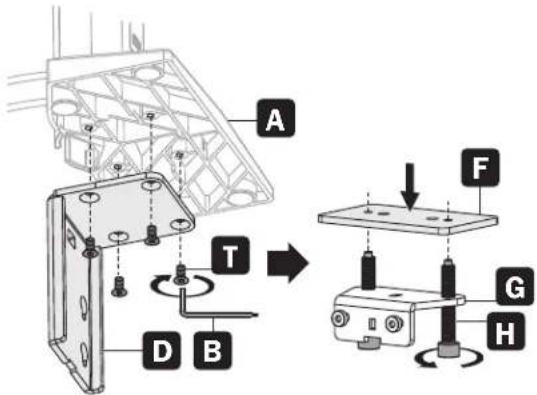

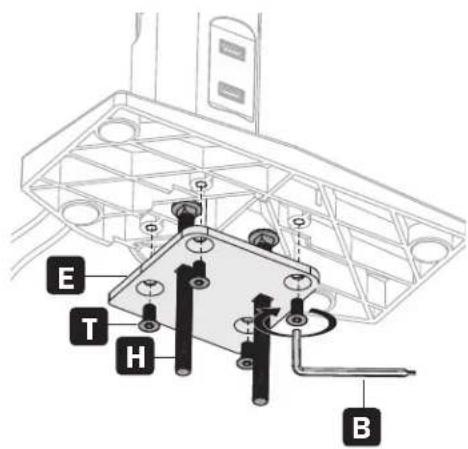

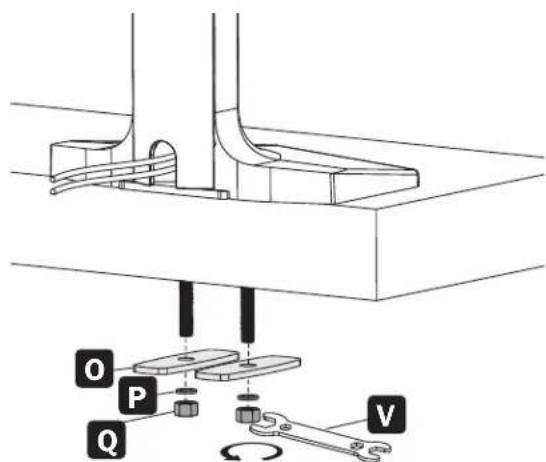

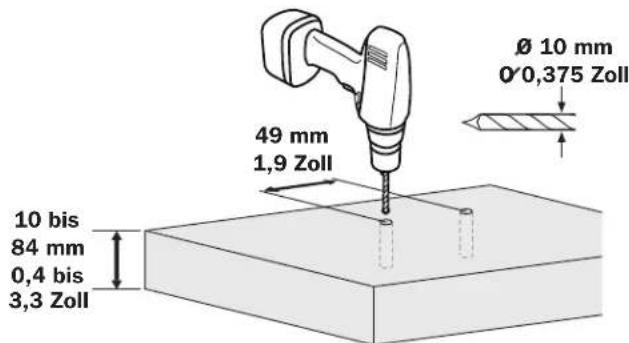

1a 1kanteninstallation Lochmontage

Montage

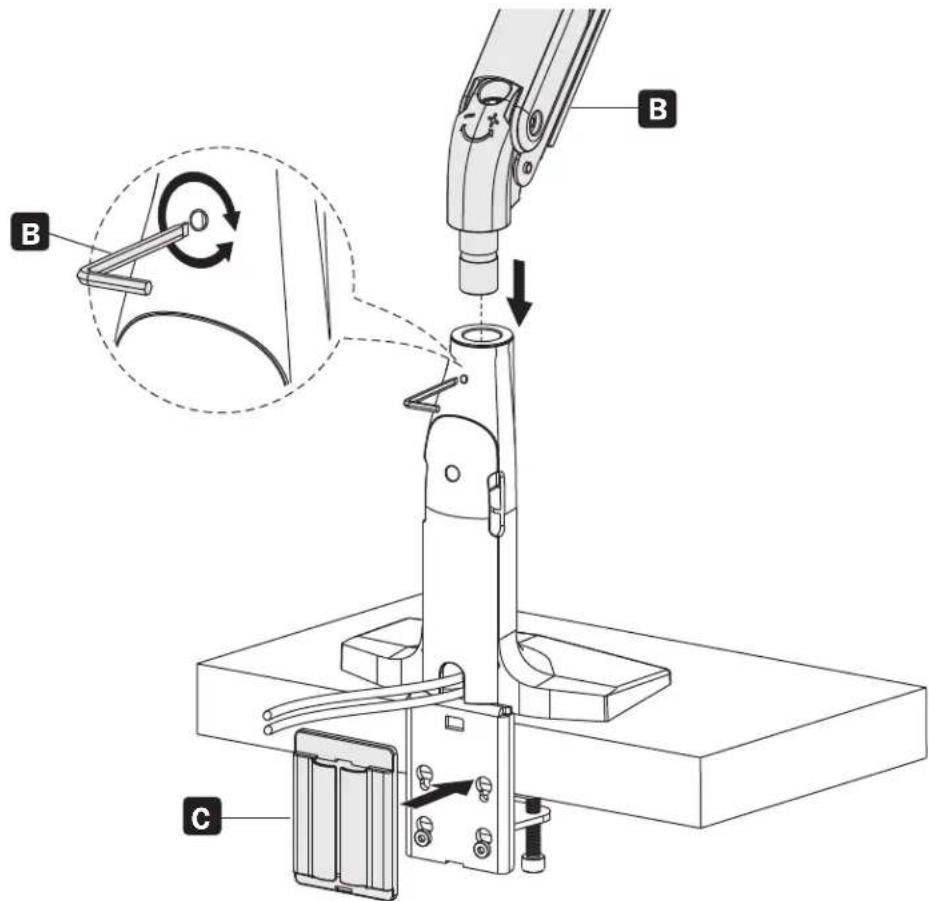

Befestigen des Arms am Sockel

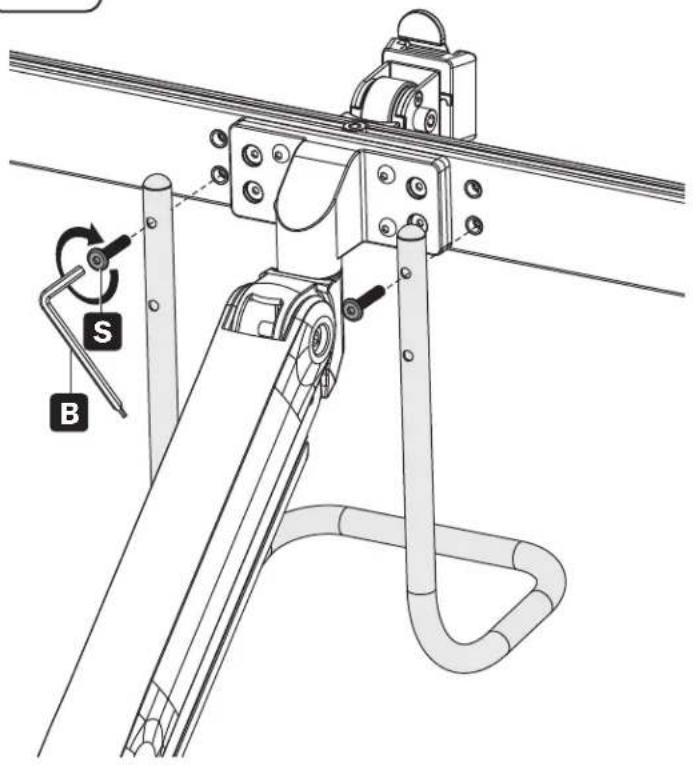

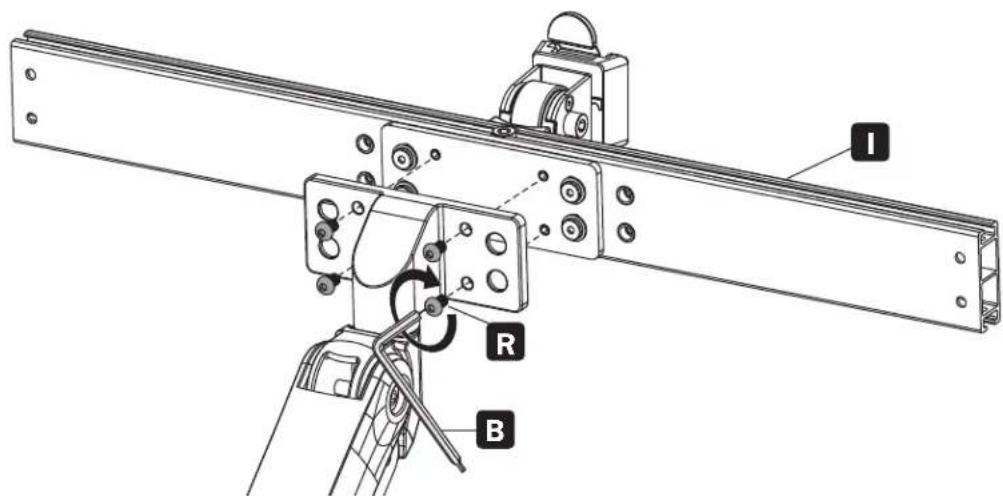

Befestigen der mittleren Montagehalterung am Arm

Montage

Anbringen des Griffs

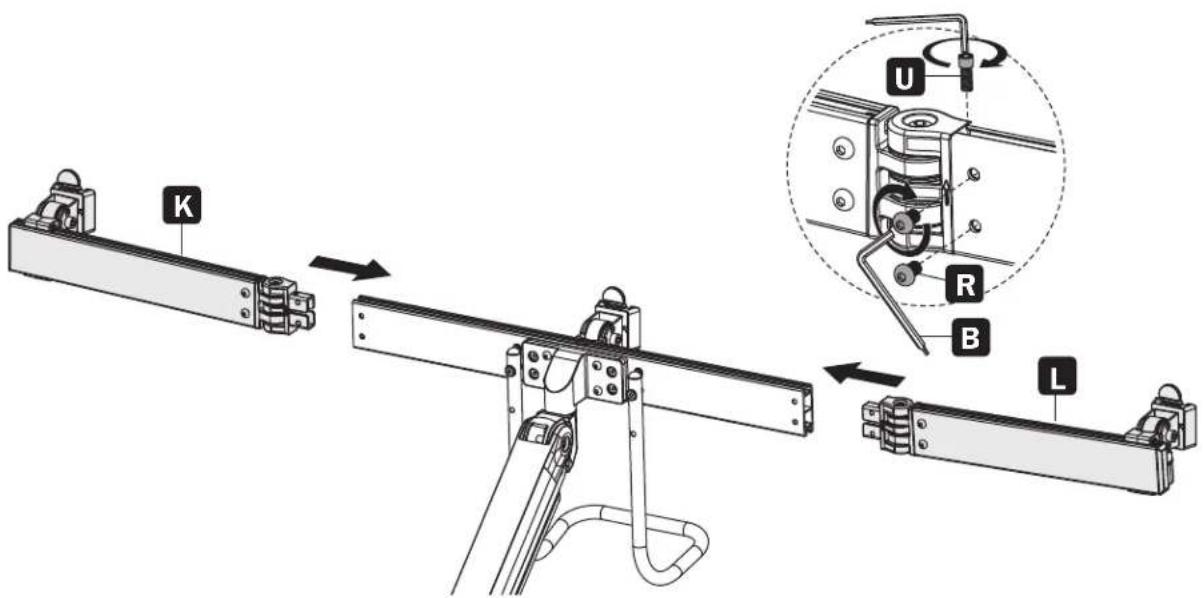

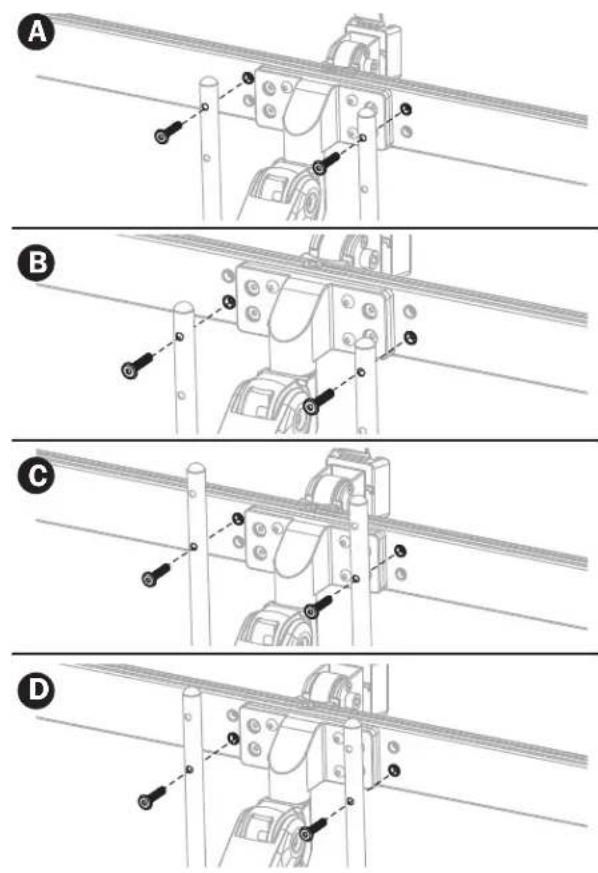

Anbringen der linken und rechten Montagehalterungen

Montage

6

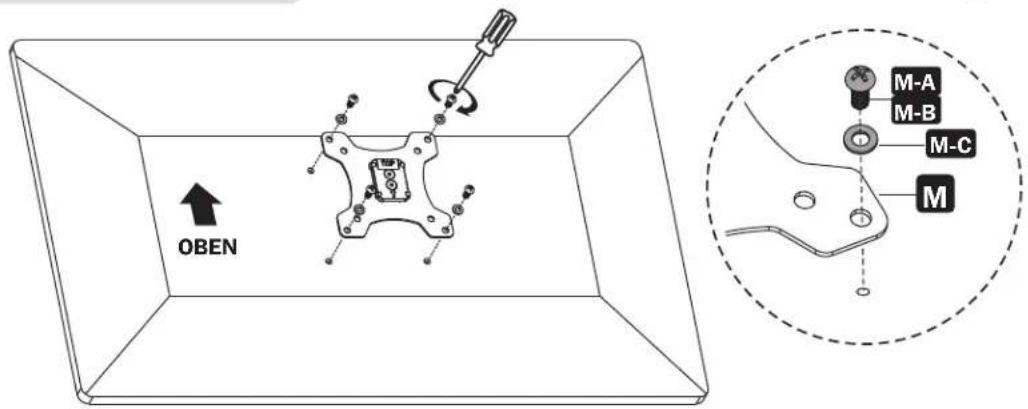

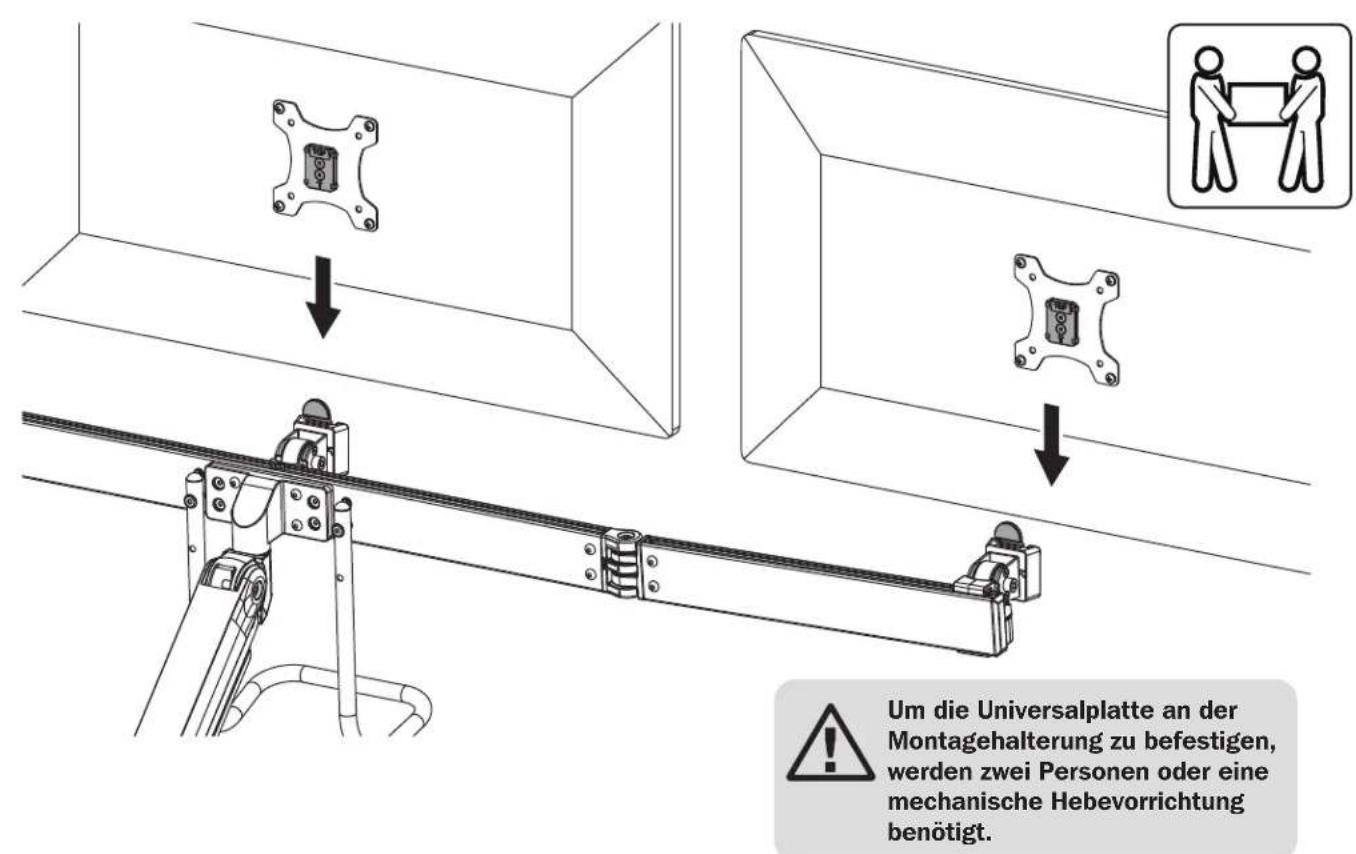

Befestigen der Universalplatten an den Montagehalterungen

Ziehen Sie die Schrauben nicht zu fest an.

Zu lang Zu kurz

Montage

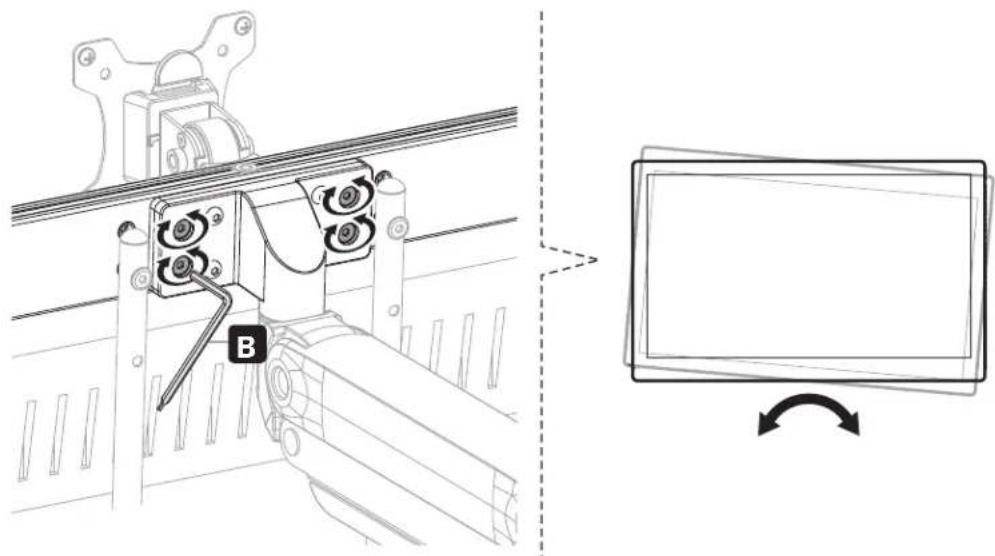

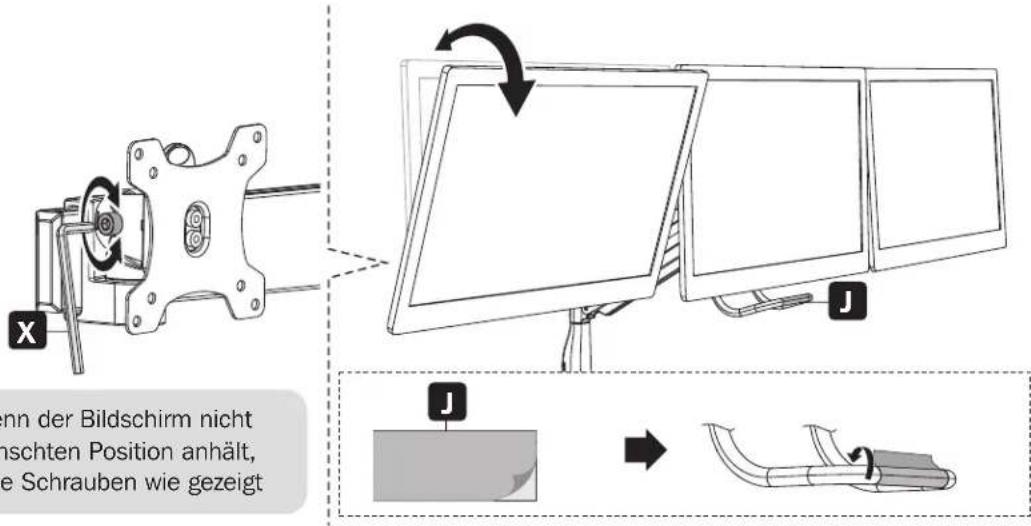

Ausgleichen des Arms

Um den Arm richtig mit den montierten Monitoren auszubalancieren, passen Sie die Federspannung mit dem im Lieferumfang enthaltenen Sechskantschluss wie folgt an:

Positionieren und halten Sie den Arm zunachst horizontal, wie gezeigt. Bitten Sie{jemand um Hilfe, falls Sie Unterstützung benötigen.

Um eine Beschädigung der Monitore oder Halterung zu vermeiden, halten Sie den Arm immer in einer horizontalen Position, während Sie Einstellungen vornehmen. Bitten Sie{jemand um Hilfe, falls Sie Unterstützung benötigen.

Wenn sich der Arm nach unten bewegt, drehen Sie die Einstellschraube gegen den Uhrzeigersinn, bis diese horizontal bleibt.

Wenn sich der Arm nach oben bewegt, drehen Sie die Einstellschraube im Uhrzeigersinn, bis diese horizontal bleibt.

Ziehen Sie die Schrauben nicht zu fest an.

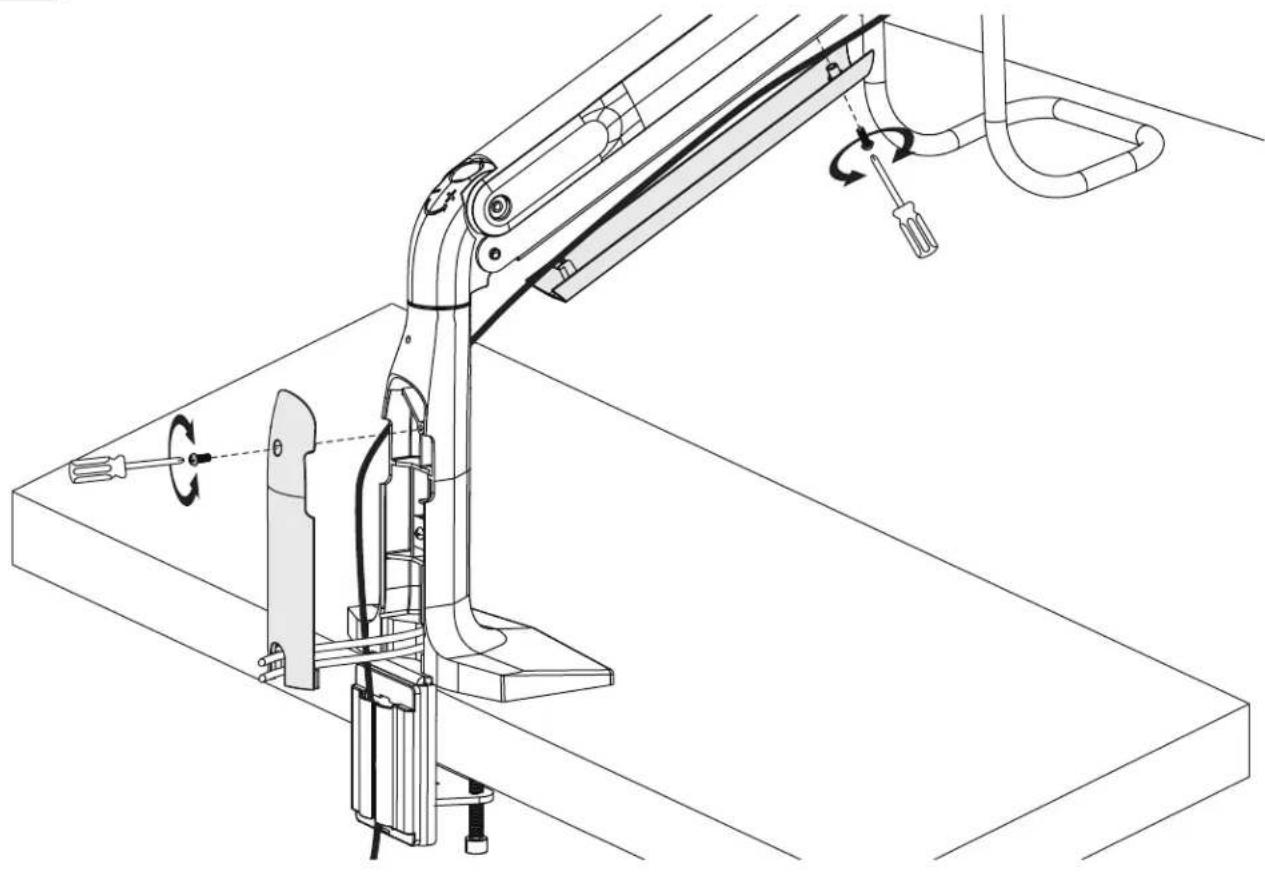

BefestigenderKabelmanagement-Abdeckungen

Montage

Anpassen und Anbringen des antimikrobiellen Klebebands

Montage

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sieitte tripplite.com/support.
