N4843M8L12S - Adaptateur réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette réseau fibre optique
Modèle	N4843M8L12S
Marque	Tripp Lite (Eaton)
Ports	12 ports LC duplex (24 fibres) + 3 ports MPO-8 (8 fibres chacun)
Type de connecteur	LC et MPO-8
Boîtier compatible	Série N484 (N484-00U, N484-01U, etc.)
Dimensions (L x l x h)	Environ 260 x 110 x 44 mm
Poids	Environ 0,5 kg
Alimentation	Aucune (passif)
Fonctions principales	Distribution et gestion des fibres optiques, conversion entre connecteurs LC et MPO
Matériau du boîtier	Acier
Type de fibre	Multimode ou monomode (selon version)
Entretien et nettoyage	Nettoyer avec un chiffon non pelucheux et alcool isopropylique. Utiliser des bouchons de protection pour éviter la poussière
Sécurité	Ne pas regarder directement les fibres, utiliser des protections oculaires
Pièces détachées	Aucune pièce réparable. Remplacer l'ensemble en cas de défaillance
Garantie	Garantie limitée à vie
Informations générales	Fabriqué par Eaton. Conforme à la directive DEEE. Les spécifications peuvent changer sans préavis

FOIRE AUX QUESTIONS - N4843M8L12S Tripp Lite

Comment installer la cassette N4843M8L12S dans le boîtier ?

Retirez le panneau d'obturation correspondant en dévissant les vis à oreilles. Alignez la cassette avec la fente et insérez-la. Serrez les vis à oreilles pour la fixer.

Comment retirer une cassette du boîtier ?

Dévissez les vis à oreilles situées sur le côté de la cassette, puis tirez-la doucement hors de la fente.

Quels sont les boîtiers compatibles avec cette cassette ?

Elle est compatible avec tous les boîtiers de la série N484, notamment les modèles N484-00U, N484-01U, N484-01U-MINI.

Quelle est la fonction des aimants sur le N484-00U ?

Les aimants permettent un montage sans outil sur une surface métallique d'un rack. Évitez tout contact direct avec des équipements actifs.

Puis-je utiliser cette cassette avec des fibres monomodes ?

Cela dépend de la version. Vérifiez les spécifications de votre modèle. La N4843M8L12S est généralement disponible en version multimode ou monomode.

Comment nettoyer les connecteurs de la cassette ?

Utilisez un chiffon non pelucheux imbibé d'alcool isopropylique pour nettoyer les férules. Ne touchez pas les extrémités des fibres.

Que faire si un port de la cassette est défectueux ?

La cassette n'est pas réparable. Contactez le support Tripp Lite pour un remplacement sous garantie.

La cassette nécessite-t-elle une alimentation électrique ?

Non, c'est un équipement passif. Aucune alimentation n'est requise.

Quelle est la durée de la garantie de ce produit ?

La garantie limitée à vie couvre les défauts de matériel et de fabrication, sous réserve des conditions énoncées dans la notice.

Où puis-je trouver le guide d'installation complet ?

Le guide de démarrage rapide est inclus dans l'emballage. Vous pouvez également télécharger la notice PDF depuis le site notice-facile.com.

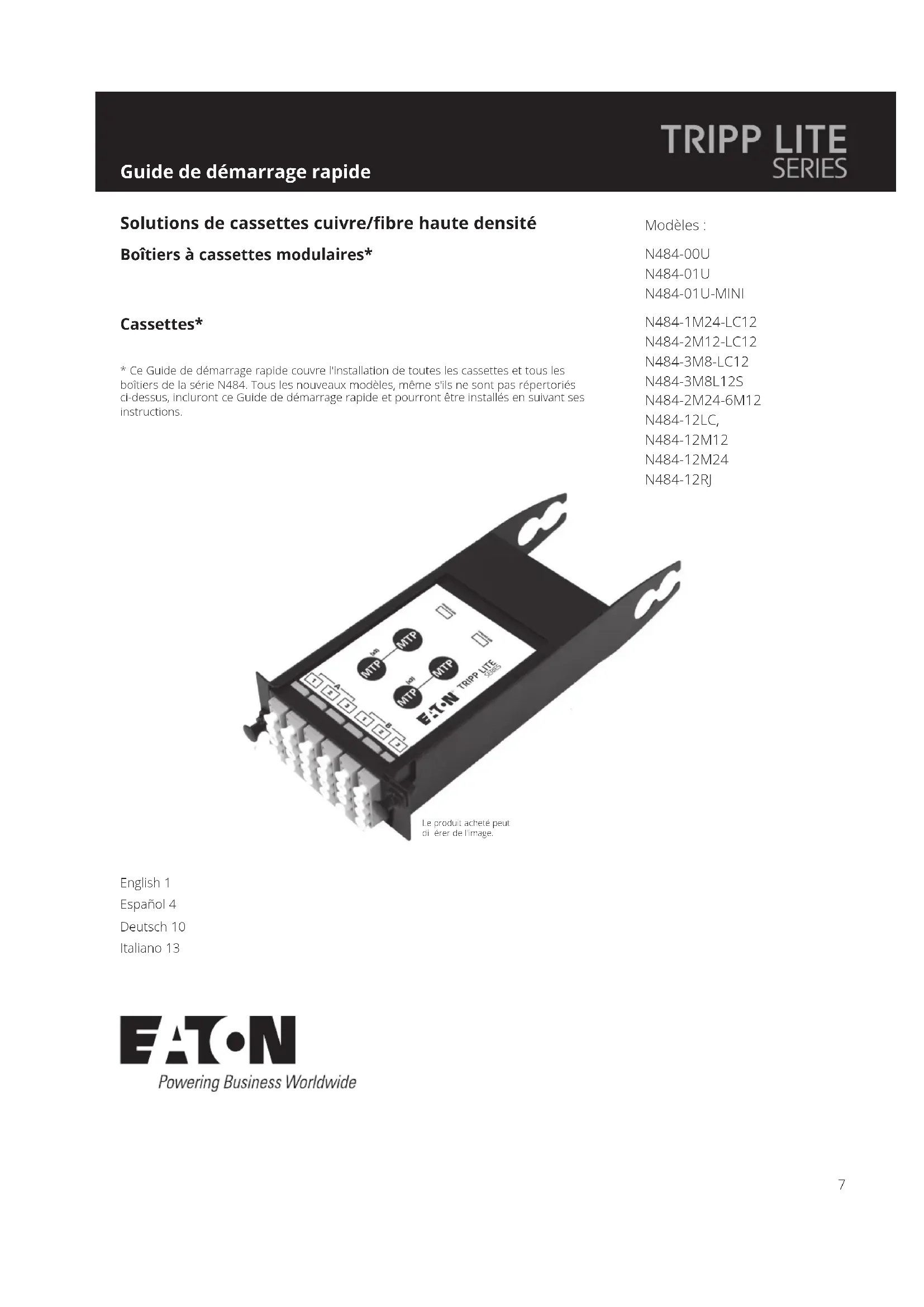

MODE D'EMPLOI N4843M8L12S Tripp Lite

Cassettes

• Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluent ce Guide de démarrage rapide et pourraient être installés en suivant ses instructions.

Modèles:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

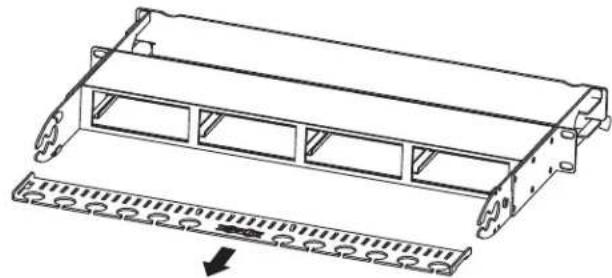

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des cables en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

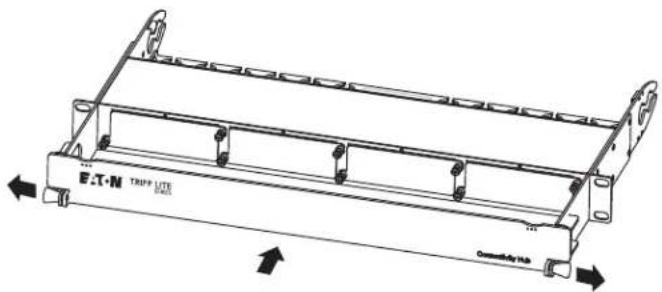

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche du panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support glisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévisant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

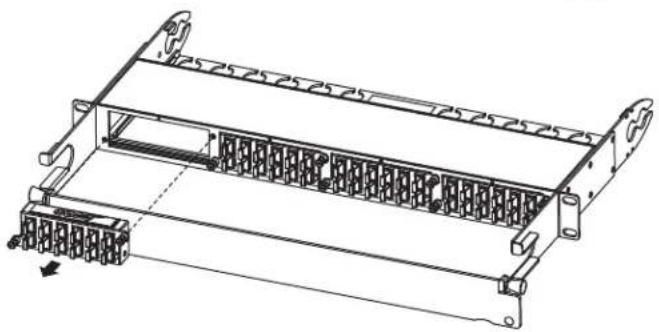

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retardant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour laixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

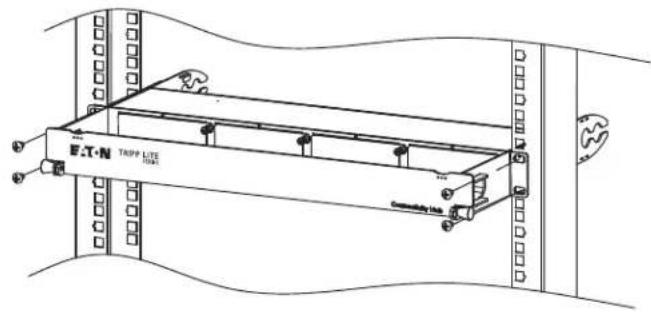

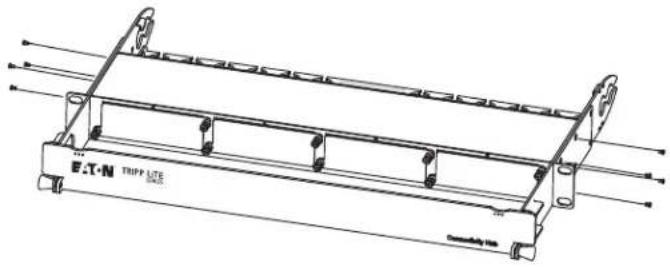

Montage du boîtier

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque: les aimants du N484-00U sont conçus pour être montés sur la surface métallique d'un boîtier de rack, organisateur de câbles ou d'une autre structure similaire. Concernant son emplacement idéal, il doit éviter tout contact direct avec un équipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériel et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton. com/support/productreturns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITEE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITEE EXPRESSEMENT ENONCEE PAR LE PRESENT DOCUMENT, SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADOQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRESENTE; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cettplaquiéit est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles sont susceptibles à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas reconnue dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

September 2023
