| Tipo de producto | Cassette de red de fibra óptica |
| Modelo | N4843M8L12S |
| Marca | Tripp Lite (Eaton) |
| Puertos | 12 puertos LC dúplex (24 fibras) + 3 puertos MPO-8 (8 fibras cada uno) |
| Tipo de conector | LC y MPO-8 |
| Gabinete compatible | Serie N484 (N484-00U, N484-01U, etc.) |
| Dimensiones (L x A x H) | Aproximadamente 260 x 110 x 44 mm |
| Peso | Aproximadamente 0,5 kg |
| Alimentación | Ninguna (pasivo) |
| Funciones principales | Distribución y gestión de fibras ópticas, conversión entre conectores LC y MPO |
| Material del gabinete | Acero |
| Tipo de fibra | Multimodo o monomodo (según versión) |
| Mantenimiento y limpieza | Limpiar con un paño que no suelte pelusa y alcohol isopropílico. Utilizar tapones protectores para evitar el polvo. |
| Seguridad | No mirar directamente las fibras, usar protecciones oculares |
| Piezas de repuesto | Ninguna pieza reparable. Reemplazar el conjunto en caso de fallo. |
| Garantía | Garantía limitada de por vida |
| Información general | Fabricado por Eaton. Conforme a la directiva RAEE. Las especificaciones pueden cambiar sin previo aviso. |
Preguntas frecuentes - N4843M8L12S Tripp Lite
Preguntas de los usuarios sobre N4843M8L12S Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Adaptador de red en formato PDF gratis! Encuentra tus instrucciones N4843M8L12S - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. N4843M8L12S de la marca Tripp Lite.

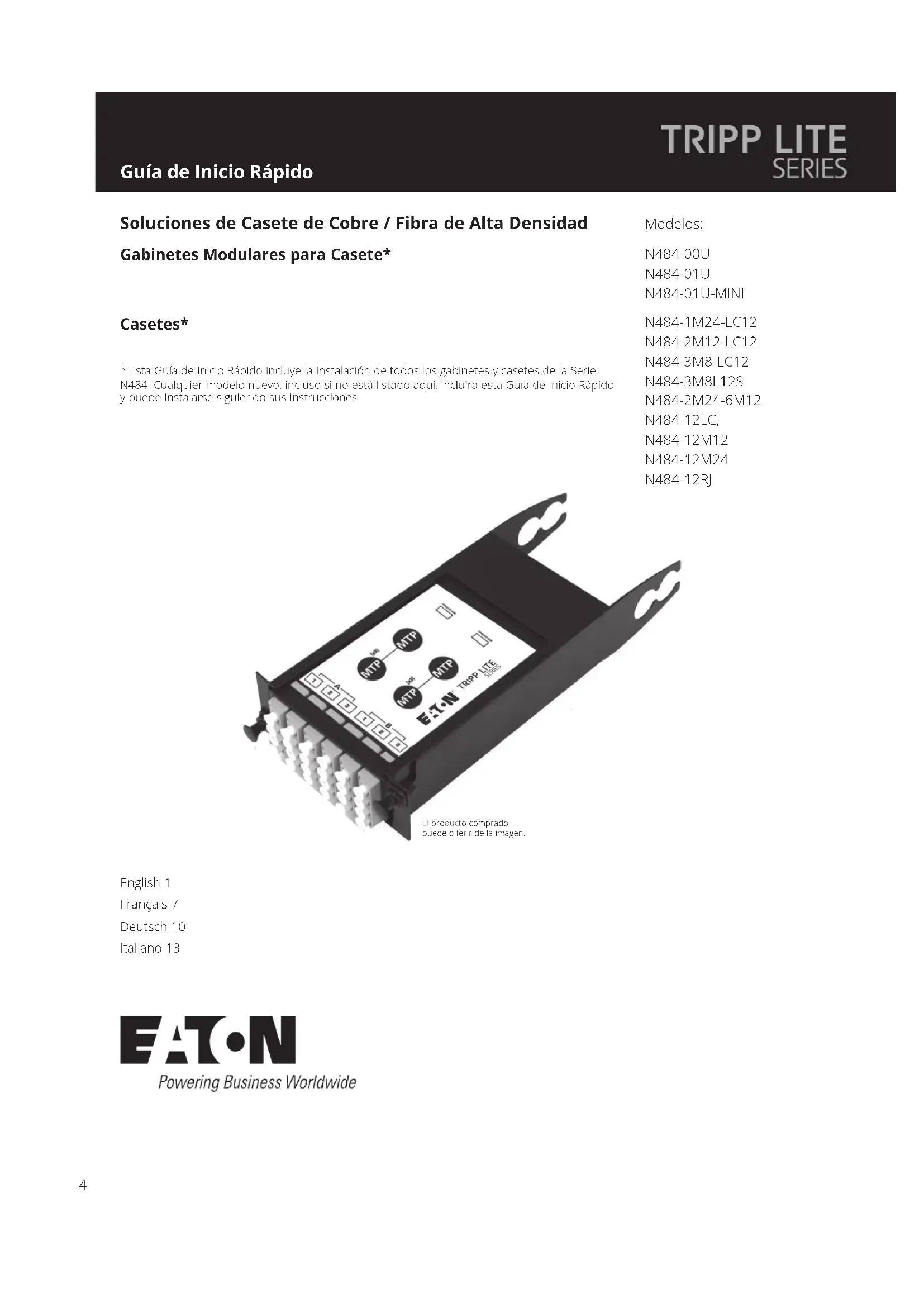

MANUAL DE USUARIO N4843M8L12S Tripp Lite
Solutaciones de Casete de Cobre / Fibra de Alta Densidad Gabinetes Modulares para Casete*

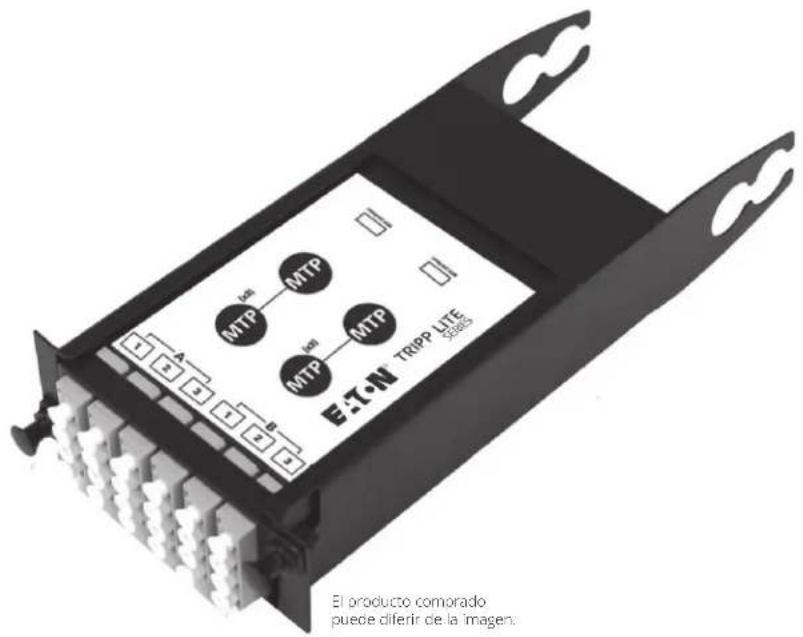

Casetes*
*Esta Guía de Inicio Rápido incluye la instalación de todos los gabinetes y casétes de la Serie N484. Cualquier modelo nuevo, incluso si no está listado ahora, incluirá esta Guía de Inicio Rápido y pueda instalarse siguiendo sus instrucciones.
Modelos:
N484-00U
N484-01U
N484-01U-MINI
N484-1M24-LC12
N484-2M12-LC12
N484-3M8-LC12
N484-3M8L12S
N484-2M24-6M12
N484-12LC,
N484-12M12
N484-12M24
N484-12RJ
English 1
Français 7
Deutsch 10
Italiano 13
Installation

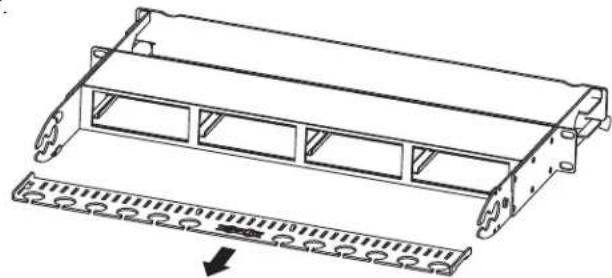

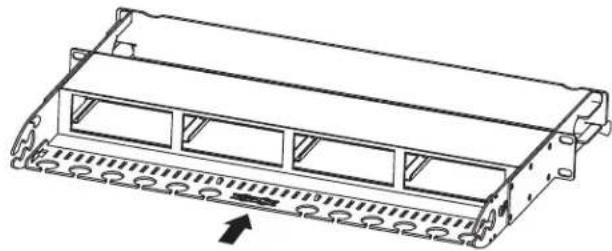

Instalación del Soporte para Administración del Cable:
Los rieles del panel en la parte posterior del gabinete N484-01U contienen ranuras de instalacion que permiten que el soporte para administracion del cable sea instalado en la parte superior o inferior de los rieles. Elija las ranuras de la parte superior o inferior, inserte el soporte en las ranuras y deslice el soporte hacia adentro para asegurarlo en su lugar.

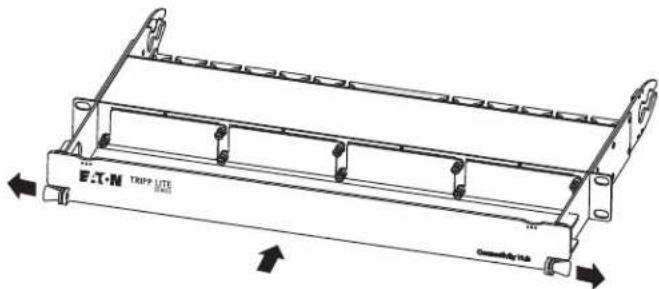

Instalacion del Soporte Protector del Panel:
La N484-01U contiene un soporte protector que se ja a la parte delantera del gabinete. Hay ori cios de instalacion que se enquirytran en los rieles derecho e izquierdo del panel frontal para la instalacion del soporte. Para jar el soporte, tire de las lenguetas que se enquirytran a cada lado del soporte para mover las patillas conectadas hacia afuera. Entonces inserte el soporte en el gabinete. Una vez que las patillas esten alineadas con los ori cios de instalacion en los rieles laterales del gabinete, suele las lenguetas para asegurar el soporte en su situ. El soporte se desliza arriba y abajo para permitir el acceso al gabinete o para protegerlo contra contactos.

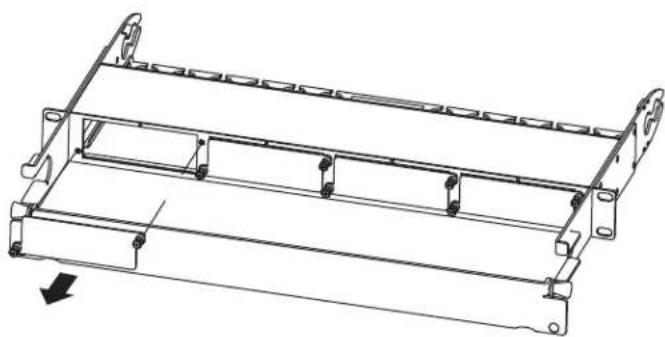

Inserción / Remoción de los Paneles Obturadores:
El N482-01Uiene con paneles obturadores preinstalados jados a las ranuras para el casete del gabinete. Cuando se necesite una ranura, retire el panel obturador desatornillando los tornillos de mariposa situados en el lado opuesto del panel obturador. Para colocar un panel obturador a una ranura de casete vacía, alinee el panel obturador con los ori cios correspondientes en el gabinete. Luego apriete los tornillos de mariposa para jar el panel obturador en su lugar.

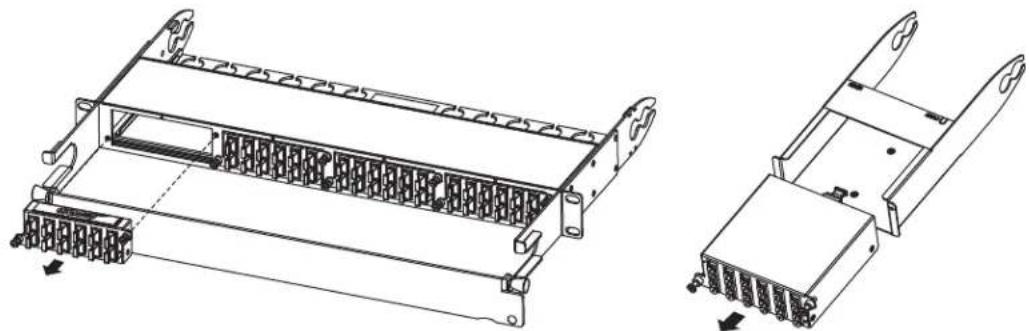

Inserción / Remoción de Casetes:
Despues de crear una ranura abierta quitando un panel obturador, alinee un casete con la ranura correspondiente en el gabinete e inserte el casete en la ranura. Luego apriete los tornillos de mariposa para asegurarlo en su lugar. Para qitar un casete, desatornille los tornillos de mariposa para liberarlo del gabinete.
Installation

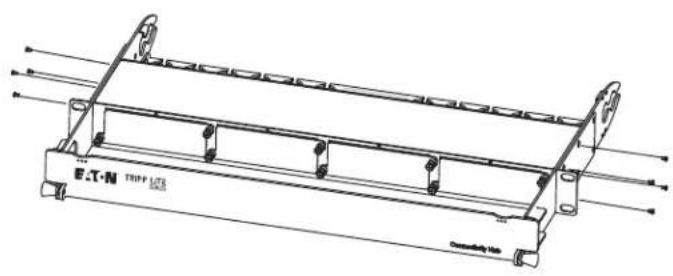

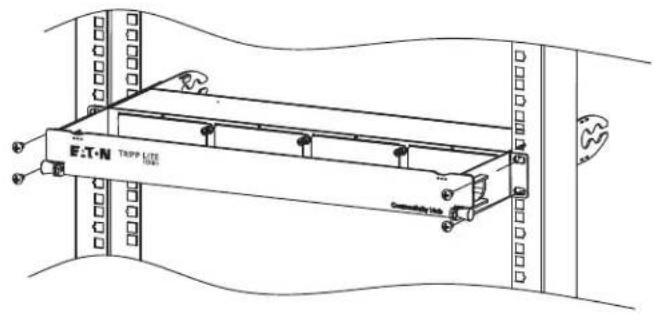

Instalación del Gabinete:
Para instalar el gabinete, debe jar primero los soportes de instalacion incluidos a los lados del gabinete con los tornillos suministrados. Una vez colocado, asegure el gabinete al rack con los accesos de instalacion apropiados suministrados por el usuario.
Note: Los imanes del N484-00U estan diseñados para la instalación sobre la superficie metalica de un gabinete de rack, administrador de cable u other estructura similar. La colocacion ideal debe estar fuera de contacto directo con qualquier equipo activo (p.e., UPS, servidor, switch).
Warranty
Garantía limitada de por vida
Eaton garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuando a materiales y mano de obra de por vida. Si el producto presenta un defecto en cuando a materiales o mano de obra Dentro de ese periodo, nosotros, conforme a los关键时刻 y limitaciones anteriores, reemplazaramos el producto, a nuestra entera disecración, y esta sera nuestro recurso exclusivo para dar complimiento à la garantía limitada. Antes de devolverrialquier equipo para reparación, visite Triplite.Eaton.com/support/product-returns.
ESTA GARANTIA LIMITADA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. Eaton NO OTORGA OTRAS GARANTIAS ADEMAS DE LA GARANTIA LIMITADA QUE SE ESTABLECE EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS TODAS LAS GARANTIAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPENSITY PARTICULARAR, SE RECHAZAN POR Este MEDIO; Y ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES Y CONSECUENTES. (Algunos estados no permiten limitaciones o exclusion de garantias implicadas y algunos Estados no permiten la exclusion de limitacion de daños incidentales o consecuencias, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantia limitada le otorga derechos legales espécificos y es posible que le asistantherschos que pueda variar de una jurisidencia a另一边).
ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es apropiado, adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susjetas a gran variacion, no garantizamos la adecuacion de这些东西 dispositivos para una aplicacion españica.
Información de Cumplimiento de WEEE para CLIENTES y Recicladores (Unión Europea)
Conforme a la Directa de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y eletrónico nuevo de Eaton, los clients están obligados a:
- Enviar para reciclate equipments viejos del misismo tipo y en el misismo número (esto varía de un País a除外)
Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo
No se recomienda usar este equipo en aplicaciones de soporte de vidadonde una falla de este equipo podría llggar a causar la falla del equipode soporte de vida o afectar significativamente su seguidad o efectividad.
Eaton Tiene una的政治a de mayor continua. Las specifications estan susjetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
Todas las marcas registradas son propidad de sus respectivos propriétarios.
