N4843M8L12S - Netzwerkadapter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Glasfaser-Netzwerkkassette
Modell	N4843M8L12S
Marke	Tripp Lite (Eaton)
Ports	12 LC-Duplex-Ports (24 Fasern) + 3 MPO-8-Ports (je 8 Fasern)
Anschlusstyp	LC und MPO-8
Kompatibles Gehäuse	Serie N484 (N484-00U, N484-01U, usw.)
Abmessungen (L x B x H)	ca. 260 x 110 x 44 mm
Gewicht	ca. 0,5 kg
Stromversorgung	Keine (passiv)
Hauptfunktionen	Verteilung und Verwaltung von Glasfasern, Konvertierung zwischen LC- und MPO-Steckern
Gehäusematerial	Stahl
Fasertyp	Multimode oder Singlemode (je nach Version)
Wartung und Reinigung	Mit fusselfreiem Tuch und Isopropylalkohol reinigen. Schutzstopfen verwenden, um Staub zu vermeiden.
Sicherheit	Nicht direkt in die Fasern schauen, Augenschutz verwenden.
Ersatzteile	Keine reparierbaren Teile. Bei Ausfall die gesamte Kassette ersetzen.
Garantie	Beschränkte lebenslange Garantie
Allgemeine Informationen	Hergestellt von Eaton. Konform mit der WEEE-Richtlinie. Änderungen der Spezifikationen vorbehalten.

Häufig gestellte Fragen - N4843M8L12S Tripp Lite

Wie installiere ich die Kassette N4843M8L12S im Gehäuse?

Entfernen Sie die entsprechende Abdeckplatte, indem Sie die Rändelschrauben lösen. Richten Sie die Kassette mit dem Schlitz aus und schieben Sie sie hinein. Ziehen Sie die Rändelschrauben fest, um sie zu fixieren.

Wie entferne ich eine Kassette aus dem Gehäuse?

Lösen Sie die Rändelschrauben an der Seite der Kassette und ziehen Sie sie vorsichtig aus dem Schlitz.

Welche Gehäuse sind mit dieser Kassette kompatibel?

Sie ist mit allen Gehäusen der Serie N484 kompatibel, insbesondere den Modellen N484-00U, N484-01U, N484-01U-MINI.

Welche Funktion haben die Magnete am N484-00U?

Die Magnete ermöglichen eine werkzeuglose Montage auf einer Metalloberfläche eines Racks. Vermeiden Sie direkten Kontakt mit aktiven Geräten.

Kann ich diese Kassette mit Singlemode-Fasern verwenden?

Das hängt von der Version ab. Überprüfen Sie die Spezifikationen Ihres Modells. Die N4843M8L12S ist normalerweise in Multimode- oder Singlemode-Version erhältlich.

Wie reinige ich die Steckverbinder der Kassette?

Verwenden Sie ein fusselfreies, mit Isopropylalkohol getränktes Tuch, um die Ferrule zu reinigen. Berühren Sie nicht die Enden der Fasern.

Was tun, wenn ein Port der Kassette defekt ist?

Die Kassette ist nicht reparierbar. Wenden Sie sich an den Tripp Lite-Support für einen Austausch im Rahmen der Garantie.

Benötigt die Kassette eine Stromversorgung?

Nein, es ist ein passives Gerät. Keine Stromversorgung erforderlich.

Wie lange beträgt die Garantie für dieses Produkt?

Die beschränkte lebenslange Garantie deckt Material- und Verarbeitungsfehler ab, vorbehaltlich der in der Anleitung genannten Bedingungen.

Wo finde ich die vollständige Installationsanleitung?

Die Kurzanleitung liegt der Verpackung bei. Sie können die PDF-Anleitung auch von der Website notice-facile.com herunterladen.

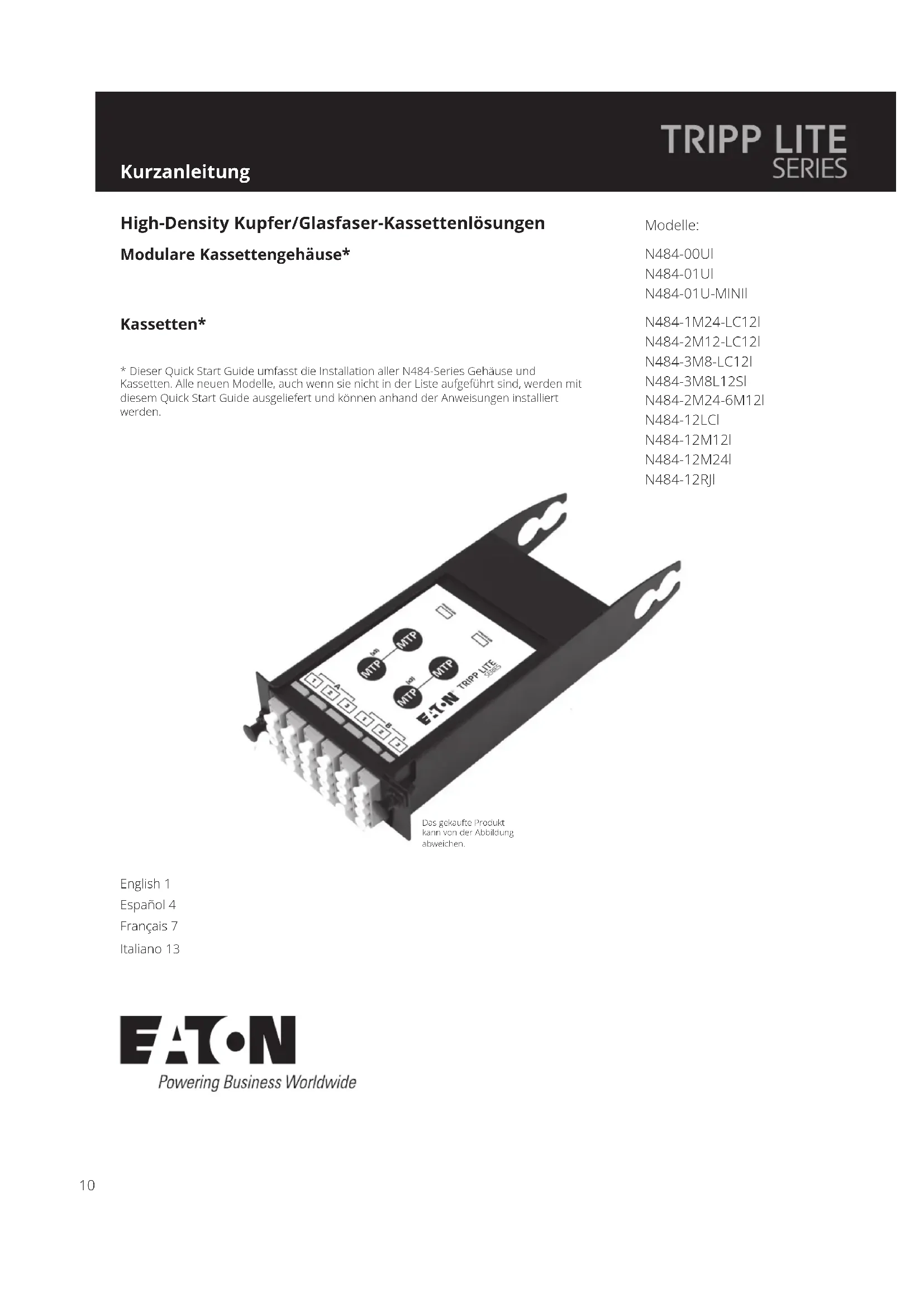

BEDIENUNGSANLEITUNG N4843M8L12S Tripp Lite

High-Density Kupfer/Glasfaser-Kassettenlösungen

Modulare Kassettengehäuse*

Kassetten*

• Dieser Quick Start Guide umfasst die Installation aller N484-Series Gehäuse und Kassetten. Alle neuen Modelle, auch wenn sie nicht in der Liste aufgeführrt sind, werden mit thisem Quick Start Guide ausgeliefert und können anhand der Anweisungen installiert werden.

Modelle:

N484-00UI

N484-01UI

N484-01U-MINII

N484-1M24-LC12I

N484-2M12-LC12I

N484-3M8-LC121

N484-3M8L12SI

N484-2M24-6M12I

N484-12LCI

N484-12M12I

N484-12M24I

N484-12RJ1

English 1

Espanol 4

Français 7

Italiano 13

Installation

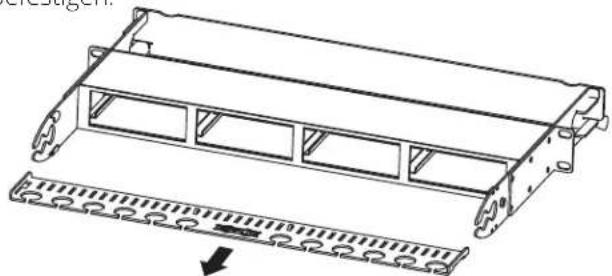

Installieren der Kabelmanagement-Halterung:

Die Montageschienen auf der Rückseite des N484-01U Gehäuses enthalten Aussparungen, mit welchen die Kabelmanagement-Halterung oben oder unter an den Schieren angebracht werden kann. Wahlen Sie die obere oderunte Aussparung, setzen Sie die Halterung in die Aussparungen ein und schiben Sie die Halterung nachinnen, um sie zu befestigen.

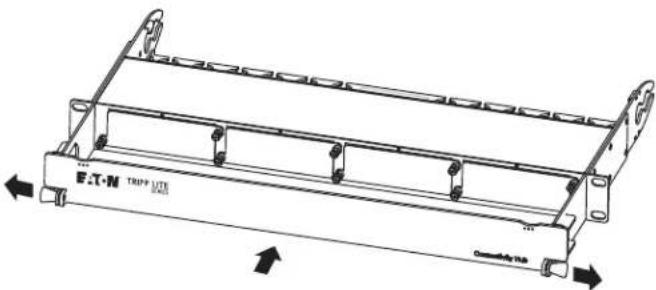

Installation der Frontplattenhalterung:

Das N484-01U enthalt eine Plattenhalterung, die an der Vorderseite des Gehäuses angebracht wird. Befestigungsböhungen be nden sich auf der rechten und linken Frontblendenschiene zur Befestigung der Halterung. Um die Halterung zu befestigen, ziehen Sie an den Zuglaschen auf jeder Seite der Halterung, um die verbundenen Stifte nach außen zu bewegen. Setzen Sie dann die Halterung in das Gehäuse ein. Sobald die Stiftte mit den Befestigungsböhungen an den Seiten der Schiene ausgerichtet sind,让他们 die Zuglaschen los, um die Halterung zu verriegeln. Die Halterung lasst sich nach oben und unter verschiedene, um den Zugang zum Gehäuse zu erhögblichen oder es vor Berührung zu schützen.

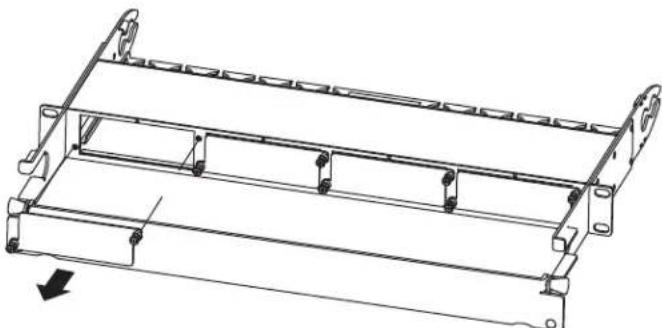

Einfugen/Entfernen Blanking Panels (Abdeckplatten):

Das N482-01U wird mit vorinstallierten Abdeckplatten gefleifert, die an den Kassettenschlizen des Gehäuses befestigt sind. Wenn ein Steckplatz bereits wird, entfernen Sie die Abdeckplatte, in dem Sie die Flügelschrauben auf der gegenüberliegenden Seite der Abdeckplatte abschrauben. Um eine Abdeckplatte an einem leeren Kassettenschacht zu befestigen, richten Sie die Abdeckplatte an den entsprechenden Lächern des Gehäuses aus. Ziehen Sie dann die Flügelschrauben an, um die Abdeckplatte zu befestigen.

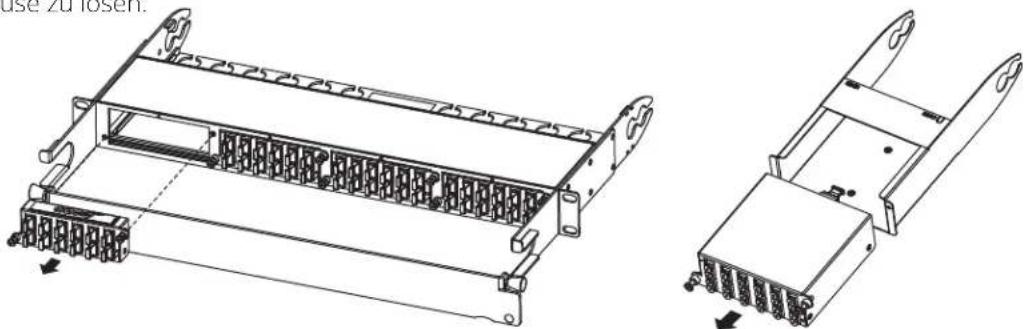

Einsetzen/Entfernen von Kassetten

Nach dem Sie einen freien Steckplatz durch Entfernen einer Abdeckplatte geschaen haben, Richten Sie eine Kassette auf den entsprechenden Steckplatz am Gehäuse aus und setzen die Kassette in den Steckplatz ein. Ziehen Sie dann die Flügelschrauben fest, um sie zu fixieren. Um eine Kassette zu entfern, schrauben Sie die Flügelschrauben ab, um sie aus dem Gehäuse zu lose.

Installation

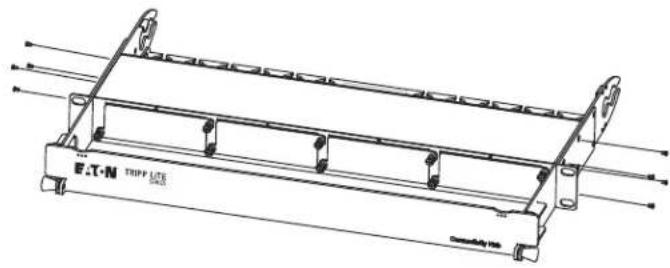

Montieren des Gehäuses

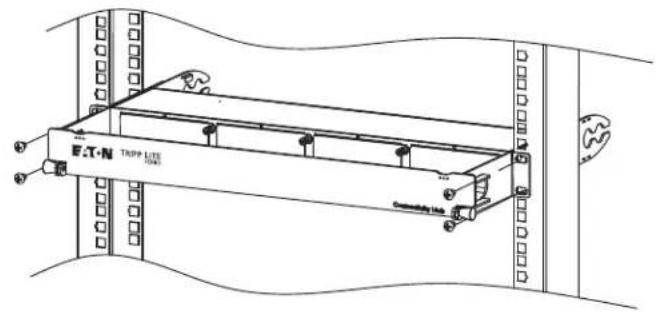

Um das Gehäuse zu montieren, mussen Sie zunachst die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an den Seiten des Gehäuses befestigen. Danach befestigen Sie das Gehäuse mit dem vom Benutzer bereitzustellenden Montageteilen am Rack.

Hinweis: Die Magnete des N484-00U sind für die Befestigung an der Metalloberfläche eines Rack Gehöuses, Kabelmanager oder einer ähnlichen Struktur vorgesehen. Die ideale Platziierung soll nicht in direktem Kontakt mit aktiven Geräten (z. B. USV, Server, Switch) staatgeben.

Garantie

Eingeschränkte Garantie auf Lebenszeit

Bei Verwendung these Products in Übereinstimmung mit den entsprachenden Anleitungen übernimmt Eaton eine lebenslange Garantie für Material- und Herstellungsehler. Soltte das Produkt innerhalb desses Zeitaums einen Material- oder Verarbeitungsfehler aufweisen, werden wir, vorbehaltlich der vorstehenden Bedingungen und Beschrankungen, das Produkt nach eigenen Ermessen ersetzen. Das ist Ihr einziger Anspruch bei einem Garantiefall. Besuchen Sie Triplite.Eaton.com/support/productreturns, bevor Sie Geräte zur Reparatur zurücksenden.

DIESE EINGESCHRANKTE GARANTIEEingeschränkte Garantie GILT
Nicht FÜR NORMALE ABNUTZUNG ODER FÜR SCHÄDEN, DIE DURCH
UNFÄLLE, UNSACHGEMÄSEN GEBRAUCH, MISSBRAUCH ODER
VERNACHLÄSSIGUNG ENTSTEHEN. Eaton UBERNIMMT KEINE ANDEREN
GARANTIEN ALS DIE HIER AUSDRÜCKLICH GENANNE EINGESCHRANKTE
GARANTIE. VORBEHALTICH DER GESETZLICHEN BESTIMMUNGEN
WERDEN ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH
DER GARANTIE DER MARKTGANGIGKEIT ODER DER EIGNUNG FÜR
EINEN BESTIMTMEN ZWECK, HERMIT AUSGESCHLOSSEN; UND DIESE
GARANTIE BEINHALTET AUSDRÜCKLICH KEINE ZUFALLIGEN SCHÄDEN
ODER FOLGESCHADEN. (In einigen Ländern sind Beschrankungen oder
der Ausschluss stim schlewigender Garantien nicht zulässig, und in einigen
Ländern ist der Ausschluss oder die Beschärkung von Neben- oder
Folgeschäden nicht zulässig, soddass die oben genannten Beschärkungen
oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese eingeschränkte
Garantie gibt ihren bestimmte gesetzliche Rechte, und Sie haben
möglicherweise weitere Rechte, die je nach Gerichtsbarkeit variieren).

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ab das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da individuelle Anwendungen großen Schwankungen unterliegen, geben wir keine Zusicherungen oder Garantien hinsichtlich der Eignung oder Tauglichkeit dieser Geräte für eine bestimmte Anwendung.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgenden haben:

• Rücksendung von Algeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung these Gerats fur lebenserhaltende Systeme, bei denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

Vereinigte Staaten Eaton.com

© 2023 Eaton

Alle Rechte vorbehalten.

Veröffentlichung Nr.23.08.374/93-341E_RevF

September 2023

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
