Type de produit	Panneau de câblage
Marque	Tripp Lite
Modèle	N252-024-SH-K
Catégorie	Matériel réseau
Format	1U (rackable 19 pouces)
Nombre de ports	24 ports
Type de connecteurs	Krone IDC
Catégorie	Cat6
Type de câblage	STP (blindé)
Matériau du châssis	Acier
Dimensions (L x H x P)	48,3 x 4,4 x 10 cm
Poids	1,2 kg
Alimentation	Aucune (passif)
Température de fonctionnement	0 à 50 °C
Humidité relative	5 à 95 % sans condensation
Fonctions principales	Terminaison et organisation des câbles réseau, mise à la terre
Garantie	Garantie à vie limitée
Accessoires inclus	Attaches de câble, lien de mise à la terre
Installation	Montage en baie 19 pouces
Sécurité	Mise à la terre obligatoire
Entretien	Nettoyer avec un chiffon sec
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - N252024SHK Tripp Lite

Quel type de câble utiliser avec ce panneau de câblage ?

Utilisez des câbles STP (blindés) ou F/FTP pour une terminaison optimale. Les câbles UTP ne sont pas recommandés.

Comment installer correctement le fil de masse ?

Dénudez la gaine sur 50 mm, déroulez la tresse ou la feuille, et assurez-vous que le fil de masse a un bon contact avec le panneau arrière. Enroulez le fil de masse au moins deux fois autour de la feuille.

Ce panneau est-il compatible avec un rack standard ?

Oui, il est au format 1U et se monte dans tout rack 19 pouces standard.

Quel outil d'impact utiliser ?

Utilisez un outil d'impact adapté aux connecteurs Krone IDC avec un réglage de force faible pour ne pas endommager les contacts.

Puis-je utiliser des câbles RJ11 (6P) ?

Non, les fiches RJ11 ne doivent pas être insérées dans les ports RJ45. Utilisez uniquement des connecteurs RJ45.

Comment fixer les câbles après terminaison ?

Utilisez les attaches de câble en nylon incluses pour fixer les câbles au gestionnaire de câblage intégré. Ne trop serrez pas les sangles.

Quelle est la longueur de dénudage recommandée ?

Retirez environ 50 mm de la gaine extérieure. Pour la feuille métallique, retirez environ 2 mm de la longueur exposée.

Y a-t-il une mise à la terre obligatoire ?

Oui, pour des raisons de sécurité et de performances, le panneau doit être relié à la terre via le lien de mise à la terre inclus.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie à vie limitée couvrant les vices de matériaux et de fabrication.

Comment nettoyer le panneau de câblage ?

Utilisez un chiffon sec et non pelucheux pour enlever la poussière. N'utilisez pas de produits chimiques ou de liquides.

MODE D'EMPLOI N252024SHK Tripp Lite

Panneau de câblage STP 1U krone IDC CAT6 à 24 ports

Modèle : N252-024-SH-K

D'excellence Industrielle.

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

1 Préparer les câbles.

Câble S/FTP

Retirer environ 50 mm de la gaine de câble.

Rouler la tresse exposée le long de la gaine de câble.

Là où une toile métallique est présente, retirer environ 2 mm de la longueur exposée.

Séparer les conducteurs.

Câble F/FTP

Retirer environ 50 mm de la gaine de câble.

Rouler la feuille exposée le long de la gaine de câble.

Là où une toile métallique est présente, retirer environ 2 mm de la longueur exposée.

Enrouler le fil de masse au moins deux fois autour de la feuille. Séparer les conducteurs.

Installation

2 Placer chaque fil dans les fentes IDC en respectant le schéma de câblage de couleurs. Perforer avec un outil d'impact approprié.

Installation

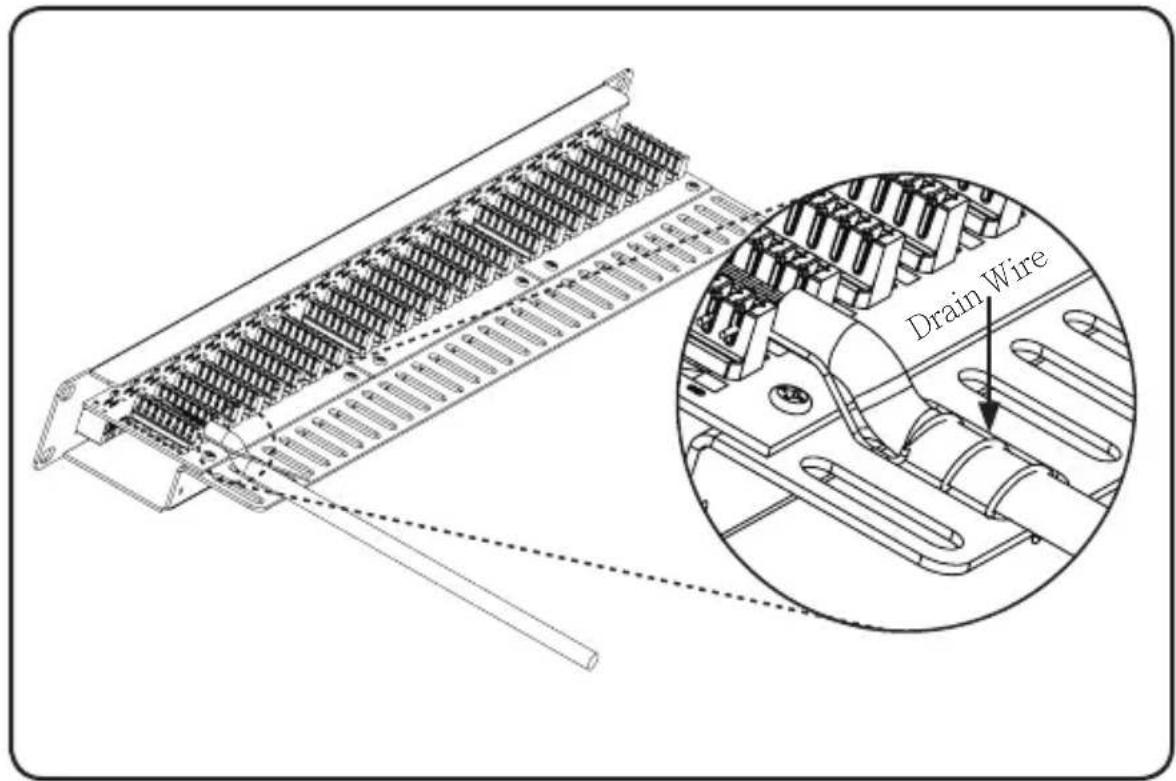

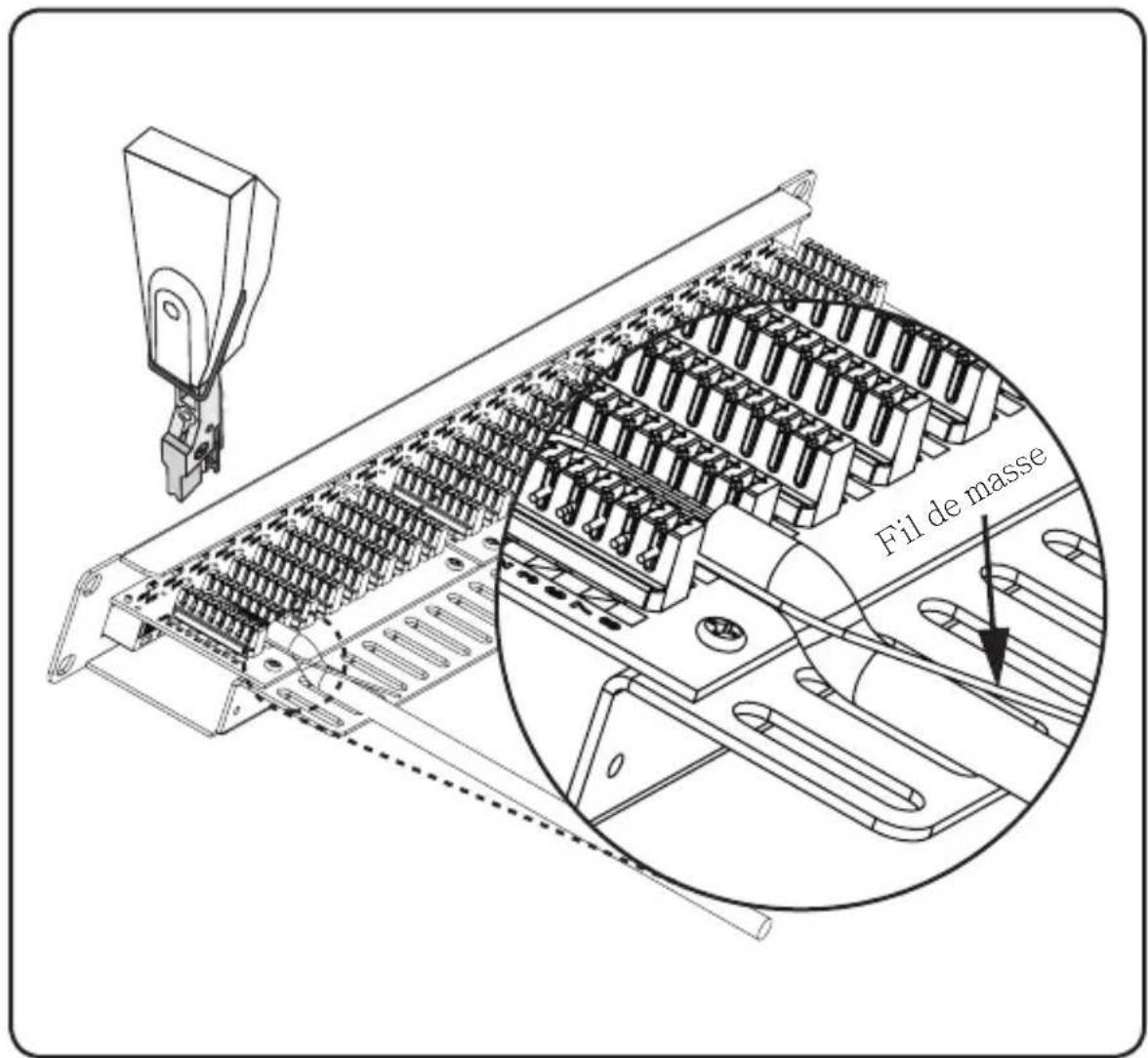

3 S'assurer que le fil de masse a un bon contact avec le panneau arrière.

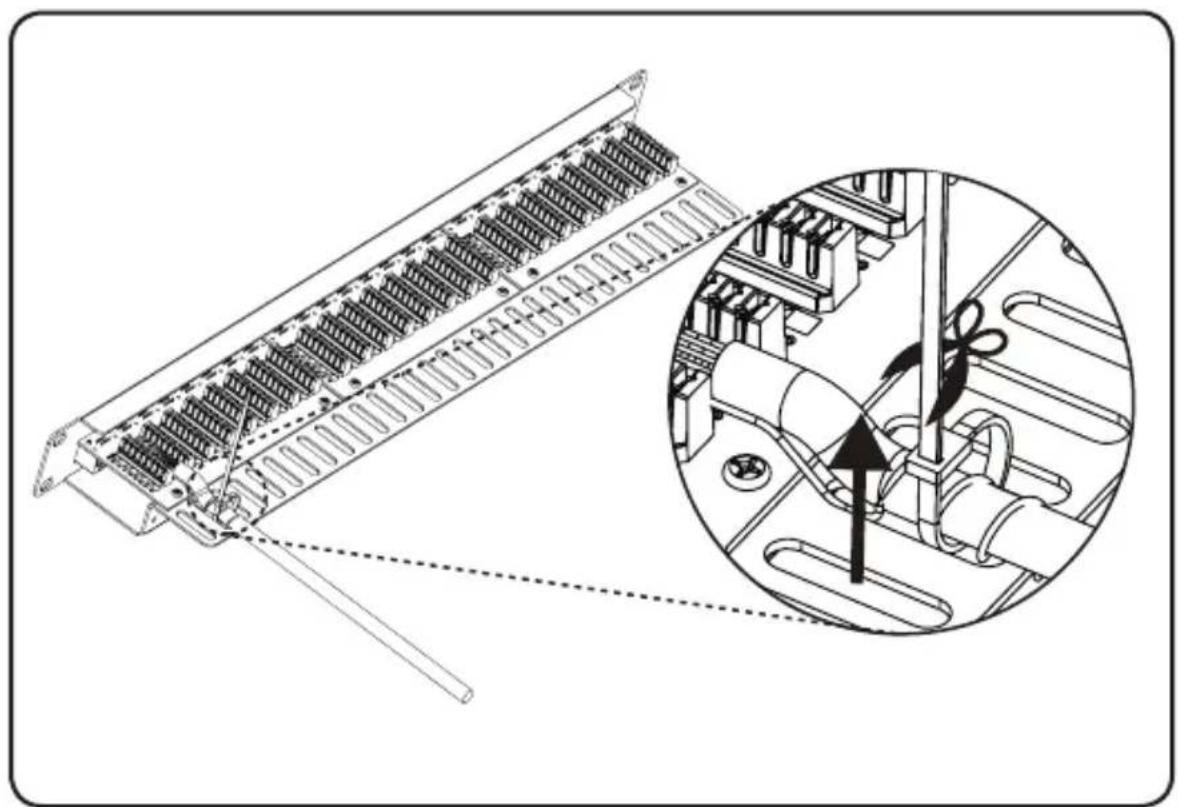

4 Utiliser des attaches de câble en nylon pour fixer les câbles au mètre au gestionnaire du câblage.

Couper tout excès de sangles.

Remarque : Ne pas trop serrer les câbles.

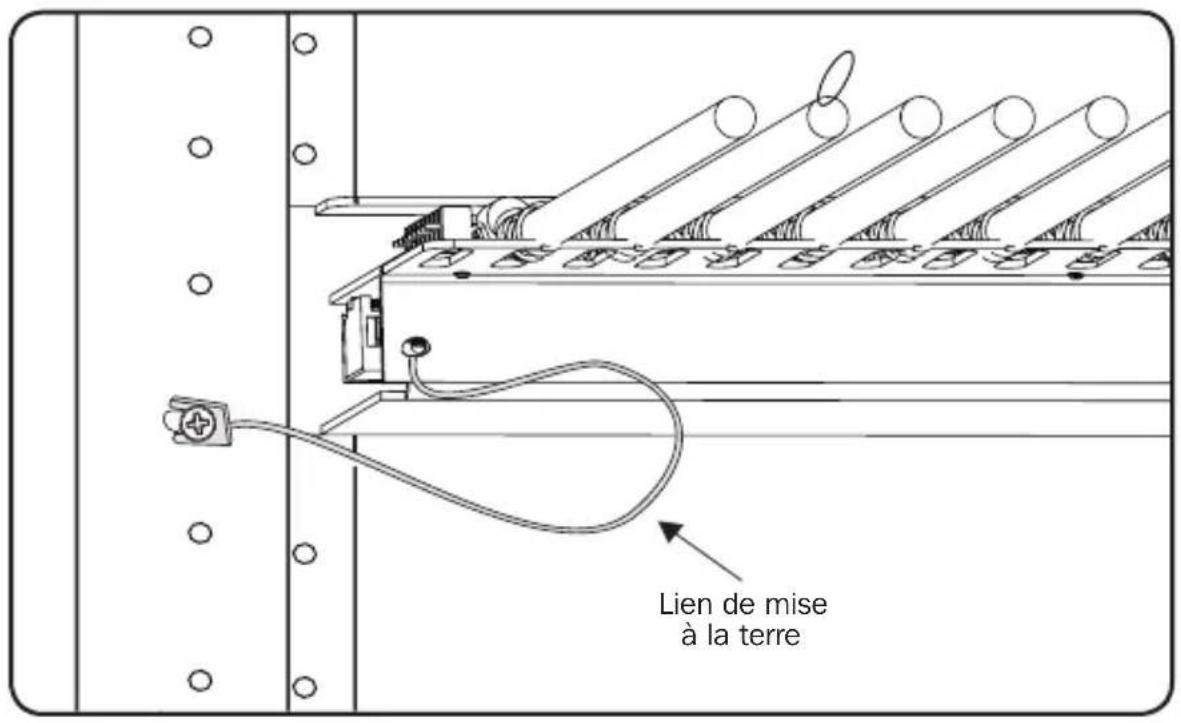

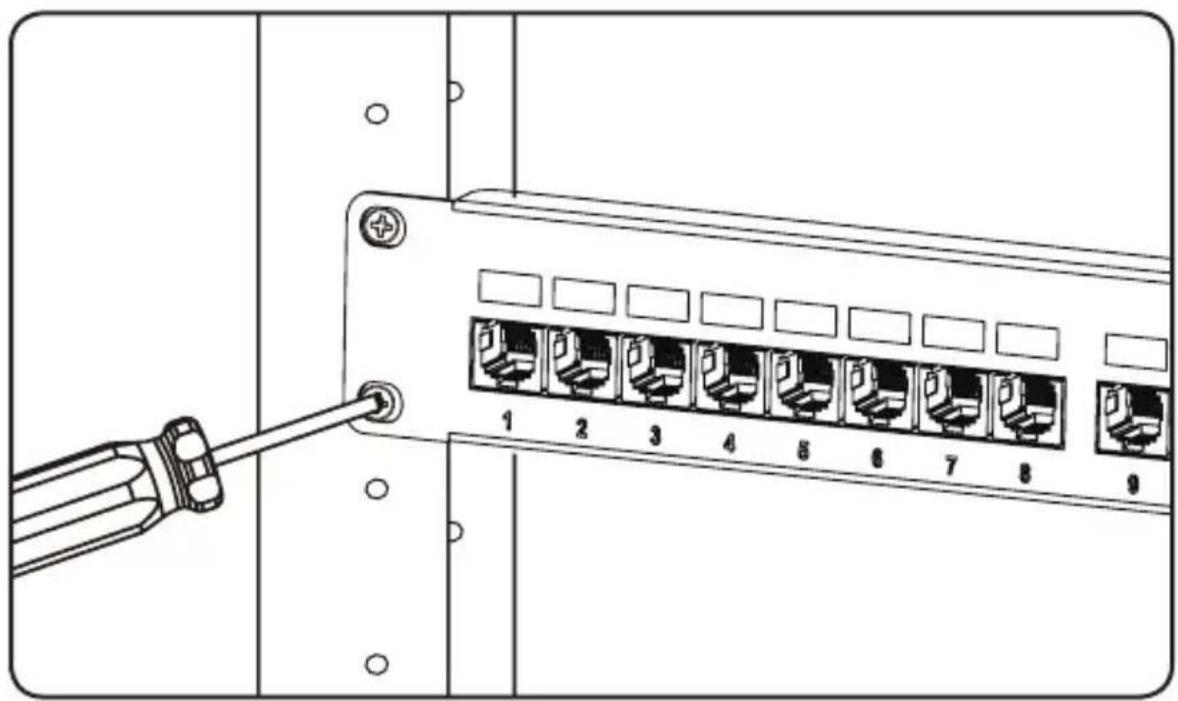

6 Fixer le lien de mise à la terre du panneau au bâti ou à l'armoire.

Remarques :

• En terminant les câbles sur le panneau de câblage, régler l'outil d'impact à faible impact.
• Ne pas insérer la fiche RJ11 6P.
