Tipo de producto	Panel de cableado
Marca	Tripp Lite
Modelo	N252-024-SH-K
Categoría	Equipo de red
Formato	1U (rackeable 19 pulgadas)
Número de puertos	24 puertos
Tipo de conectores	Krone IDC
Categoría	Cat6
Tipo de cableado	STP (blindado)
Material del chasis	Acero
Dimensiones (An x Al x Pr)	48,3 x 4,4 x 10 cm
Peso	1,2 kg
Alimentación	Ninguna (pasivo)
Temperatura de funcionamiento	0 a 50 °C
Humedad relativa	5 a 95 % sin condensación
Funciones principales	Terminación y organización de cables de red, puesta a tierra
Garantía	Garantía limitada de por vida
Accesorios incluidos	Ataduras de cable, enlace de puesta a tierra
Instalación	Montaje en rack de 19 pulgadas
Seguridad	Puesta a tierra obligatoria
Mantenimiento	Limpiar con un paño seco
Reparabilidad	No reparable por el usuario

Preguntas frecuentes - N252024SHK Tripp Lite

¿Qué tipo de cable usar con este panel de cableado?

Utilice cables STP (blindados) o F/FTP para una terminación óptima. No se recomiendan cables UTP.

¿Cómo instalar correctamente el cable de tierra?

Pele la cubierta 50 mm, desenrolle el trenzado o la lámina, y asegúrese de que el cable de tierra tenga un buen contacto con el panel trasero. Enrolle el cable de tierra al menos dos veces alrededor de la lámina.

¿Este panel es compatible con un rack estándar?

Sí, tiene formato 1U y se monta en cualquier rack estándar de 19 pulgadas.

¿Qué herramienta de impacto usar?

Use una herramienta de impacto adecuada para conectores Krone IDC con ajuste de fuerza baja para no dañar los contactos.

¿Puedo usar cables RJ11 (6P)?

No, los conectores RJ11 no deben insertarse en los puertos RJ45. Use solo conectores RJ45.

¿Cómo fijar los cables después de la terminación?

Use las ataduras de cable de nailon incluidas para fijar los cables al administrador de cables integrado. No apriete demasiado las ataduras.

¿Cuál es la longitud de pelado recomendada?

Retire aproximadamente 50 mm de la cubierta exterior. Para la lámina metálica, retire aproximadamente 2 mm de la longitud expuesta.

¿Es obligatoria la puesta a tierra?

Sí, por razones de seguridad y rendimiento, el panel debe estar conectado a tierra mediante el enlace de puesta a tierra incluido.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de por vida que cubre defectos de materiales y mano de obra.

¿Cómo limpiar el panel de cableado?

Use un paño seco y que no suelte pelusa para quitar el polvo. No use productos químicos ni líquidos.

MANUAL DE USUARIO N252024SHK Tripp Lite

Excelencia en Manufactura.

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instalación

1 Prepare los Cables.

Cable S/FTP

Retire aproximadamente 50 mm del revestimiento del cable.

Enrolle el trenzado expuesto hacia atrás a lo largo del revestimiento del cable.

Cuando haya una hoja laminada, retire aproximadamente 2 mm de la longitud expuesta.

Separe los conductores.

Cable F/FTP

Retire aproximadamente 50 mm del revestimiento del cable.

Enrolle el laminado expuesto hacia atrás a lo largo del revestimiento de cable.

Cuando haya una hoja laminada, retire aproximadamente 2 mm de la longitud expuesta.

Enrolle el hilo de descarga al menos dos veces todo alrededor de la hoja laminada. Separe los conductores.

Instalación

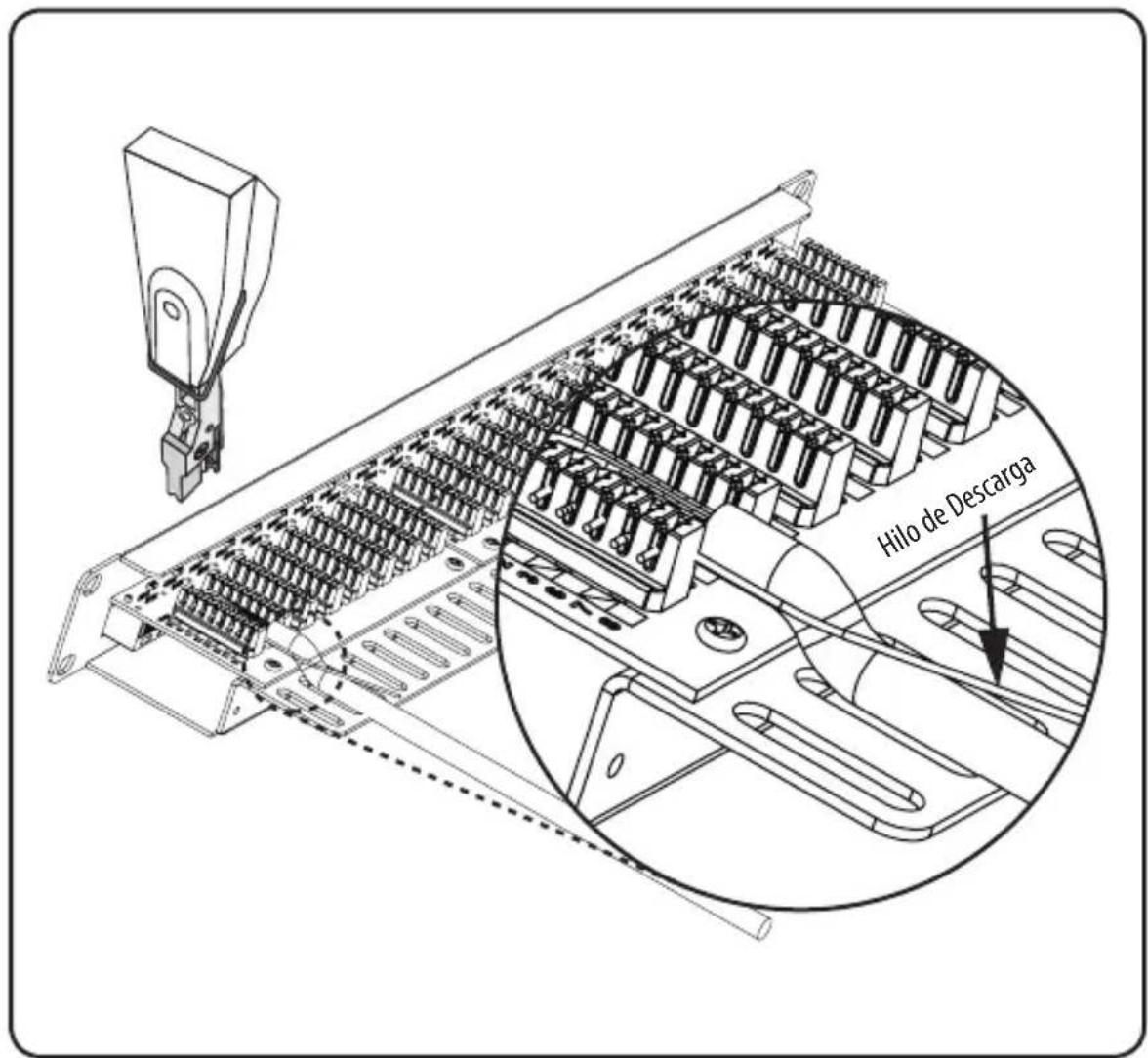

2 Asiente cada cable en las ranuras IDC según el mapa de esquema de color. Inserte y corte a presión con una herramienta de impacto apropiada.

Instalación

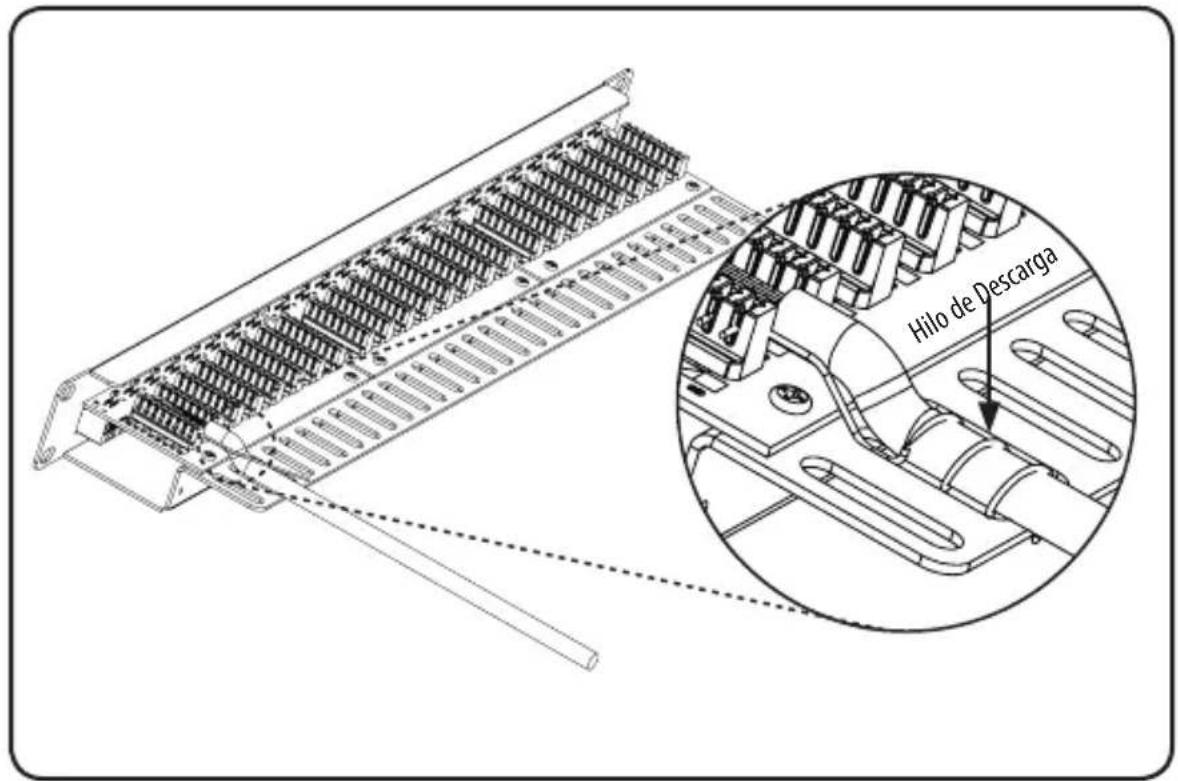

3 Asegúrese de que el hilo de descarga tenga un buen contacto con el panel posterior.

Instalación

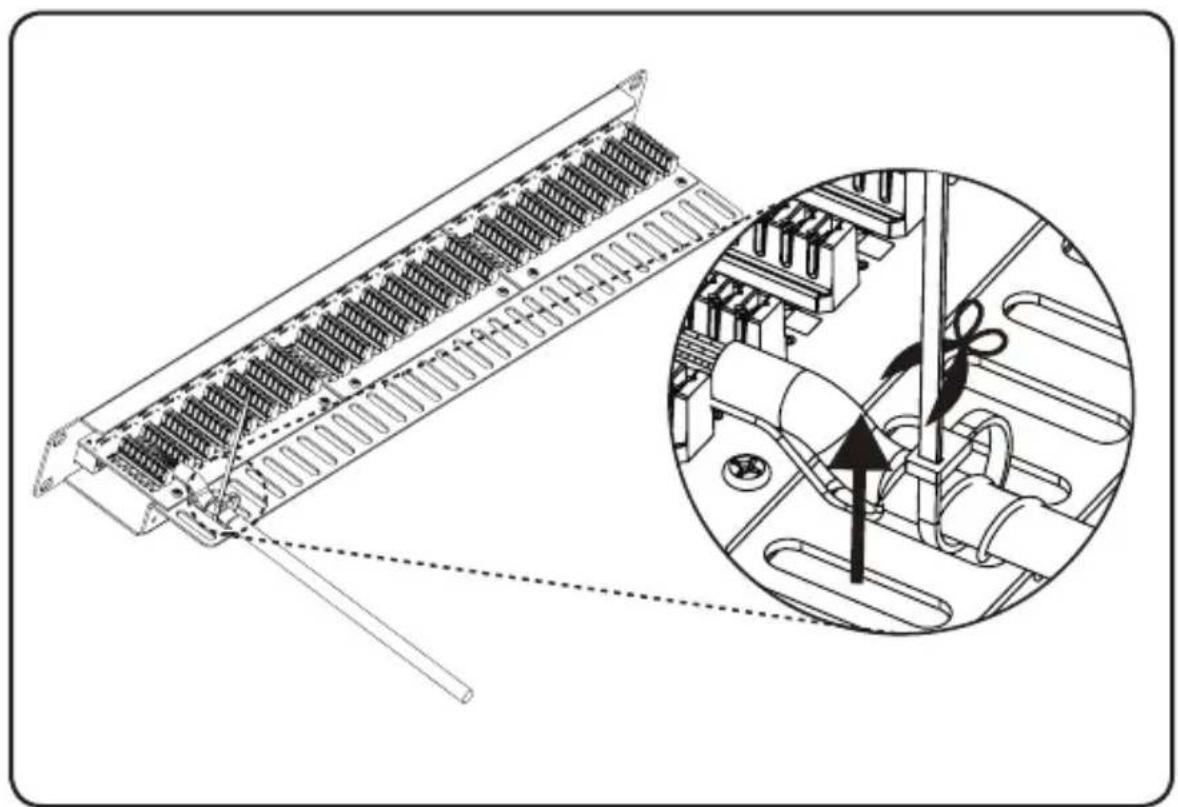

4 Utilice amarres de nylon para cable para asegurar los cables al administrador de cables.

Corte todos los sobrantes de los amarres.

Nota: No apriete excesivamente los cables.

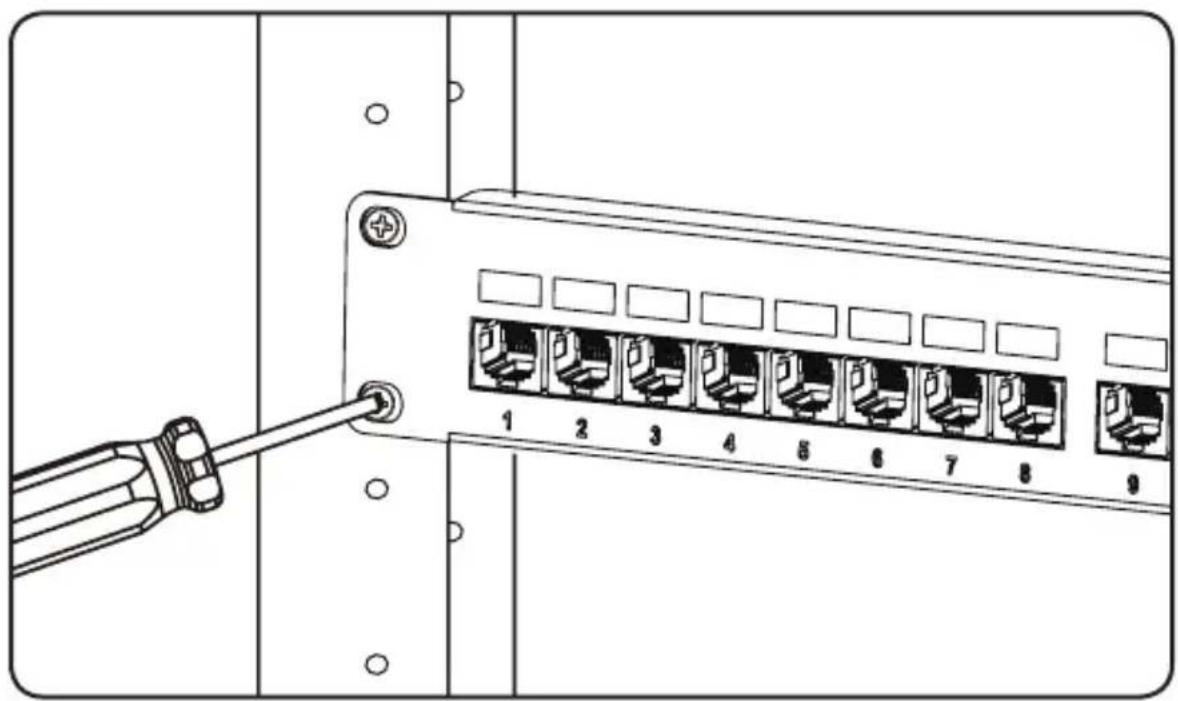

5 Fije el panel de conexiones a un rack o gabinete.

• Al terminar los cables en un panel de conexiones, configure su herramienta de impacto a bajo impacto.
  • No inserte la clavija RJ11 6P.

Garantía

Garantía Limitada de por Vida

Tripp Lite garantiza de por vida que sus productos no tienen defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser devueltos a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
