N252024SHK - Сетевое оборудование Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Коммутационная панель
Бренд	Tripp Lite
Модель	N252-024-SH-K
Категория	Сетевое оборудование
Форм-фактор	1U (стоечное крепление 19 дюймов)
Количество портов	24 порта
Тип разъемов	Krone IDC
Категория	Cat6
Тип проводки	STP (экранированный)
Материал корпуса	Сталь
Размеры (Ш x В x Г)	48,3 x 4,4 x 10 см
Вес	1,2 кг
Питание	Нет (пассивное)
Рабочая температура	от 0 до 50 °C
Относительная влажность	от 5 до 95 % без конденсации
Основные функции	Оконцевание и организация сетевых кабелей, заземление
Гарантия	Ограниченная пожизненная гарантия
Комплектация	Кабельные стяжки, перемычка заземления
Установка	Монтаж в стойку 19 дюймов
Безопасность	Обязательное заземление
Обслуживание	Протирать сухой тканью
Ремонтопригодность	Не подлежит ремонту пользователем

Часто задаваемые вопросы - N252024SHK Tripp Lite

Какой тип кабеля использовать с этой коммутационной панелью?

Используйте кабели STP (экранированные) или F/FTP для оптимальной оконцовки. Кабели UTP не рекомендуются.

Как правильно установить провод заземления?

Зачистите оболочку на 50 мм, разверните оплетку или фольгу, убедитесь, что провод заземления имеет хороший контакт с задней панелью. Оберните провод заземления вокруг фольги не менее двух раз.

Совместима ли эта панель со стандартной стойкой?

Да, она имеет форм-фактор 1U и устанавливается в любую стандартную 19-дюймовую стойку.

Какой ударный инструмент использовать?

Используйте ударный инструмент, подходящий для разъемов Krone IDC, с низким усилием, чтобы не повредить контакты.

Можно ли использовать кабели RJ11 (6P)?

Нет, вилки RJ11 нельзя вставлять в порты RJ45. Используйте только разъемы RJ45.

Как закрепить кабели после оконцовки?

Используйте прилагаемые нейлоновые кабельные стяжки для крепления кабелей к встроенному организатору. Не перетягивайте стяжки.

Какая рекомендуемая длина зачистки?

Снимите примерно 50 мм внешней оболочки. Для металлической фольги снимите примерно 2 мм с открытого конца.

Обязательно ли заземление?

Да, по соображениям безопасности и производительности панель должна быть заземлена с помощью прилагаемой перемычки заземления.

Какая гарантия на этот продукт?

Tripp Lite предоставляет ограниченную пожизненную гарантию, покрывающую дефекты материалов и изготовления.

Как чистить коммутационную панель?

Используйте сухую безворсовую ткань для удаления пыли. Не используйте химические вещества или жидкости.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N252024SHK Tripp Lite

Руководство по установке

24-портовая коммутационная панель Cat6 Krone IDC STP высотой 1U

Модель: N252-024-SH-K

English 1 • Español 9 • Français 17

EAC

Продукция высшего качества.

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

Установка

1 Подготовьте кабели.

Кабель S/FTP

Снимите около 50 мм оболочки кабеля.

Отверните оголенную оплетку назад вдоль оболочки кабеля.

При наличии фольгированного экрана отрежьте около 2 мм от оголенной части.

Отделите проводники друг от друга.

Кабель F/FTP

Снимите около 50 мм оболочки кабеля.

Отверните оголенный фольгированный экран назад вдоль оболочки кабеля.

При наличии фольгированного экрана отрежьте около 2 мм от оголенной части.

Оберните провод заземления не менее двух раз вокруг фольгированного экрана. Отделите проводники друг от друга.

Установка

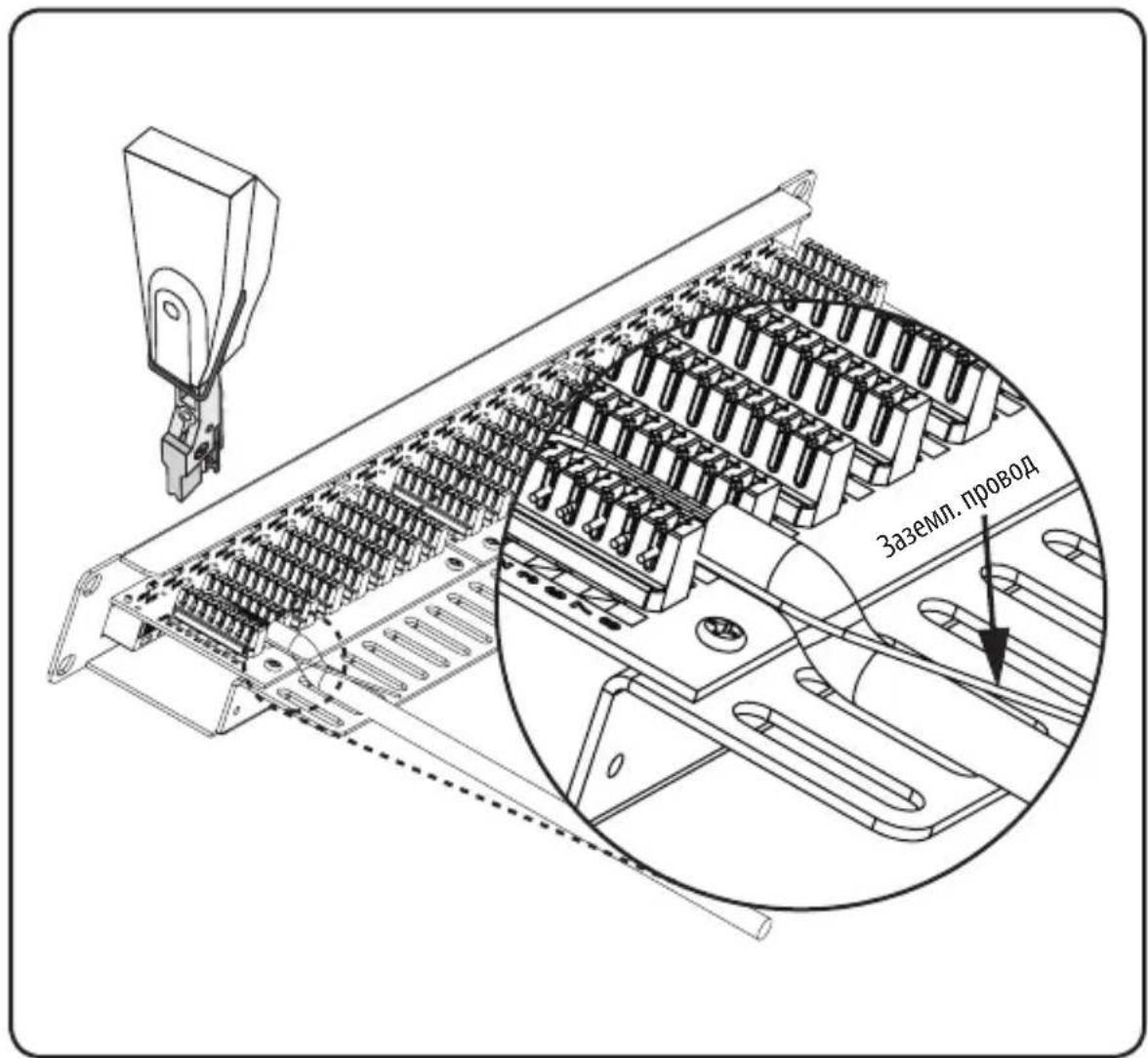

2 Вставьте каждый провод в гнездо IDC согласно цветовой маркировке. Заделайте провода с помощью подходящего ударного инструмента.

Установка

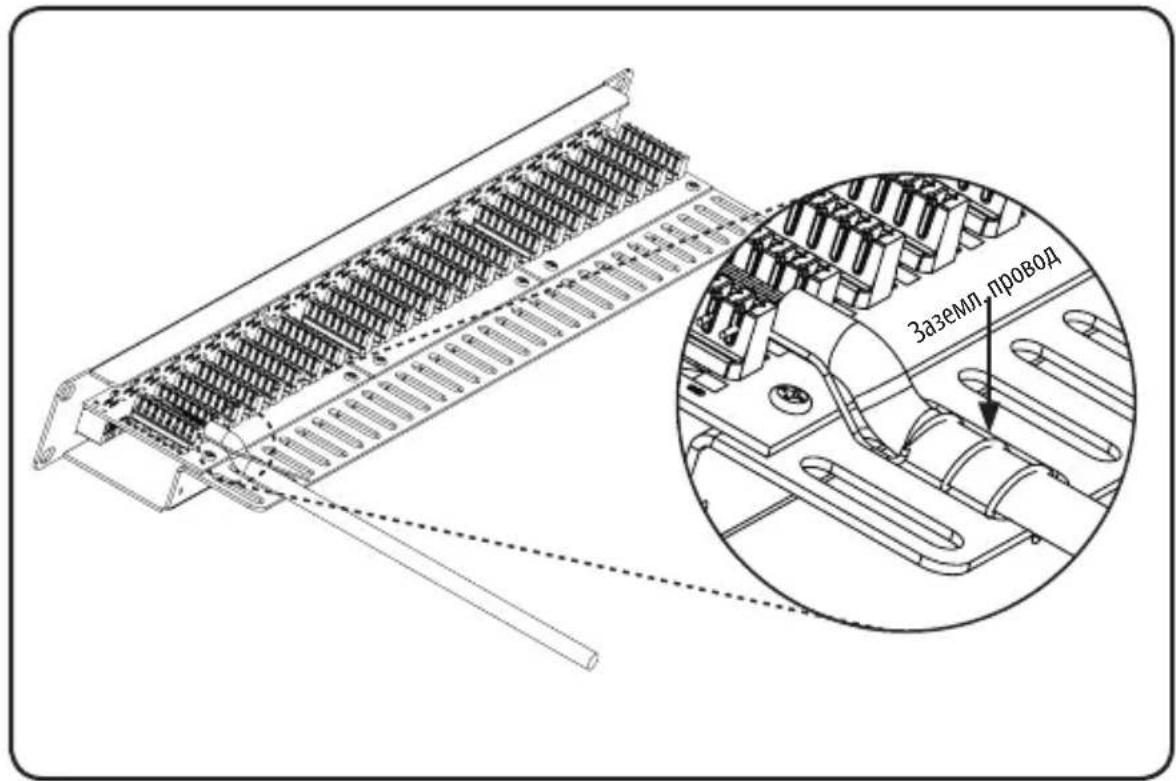

3 Убедитесь в надежности контакта заземляющего провода с задней панелью.

Установка

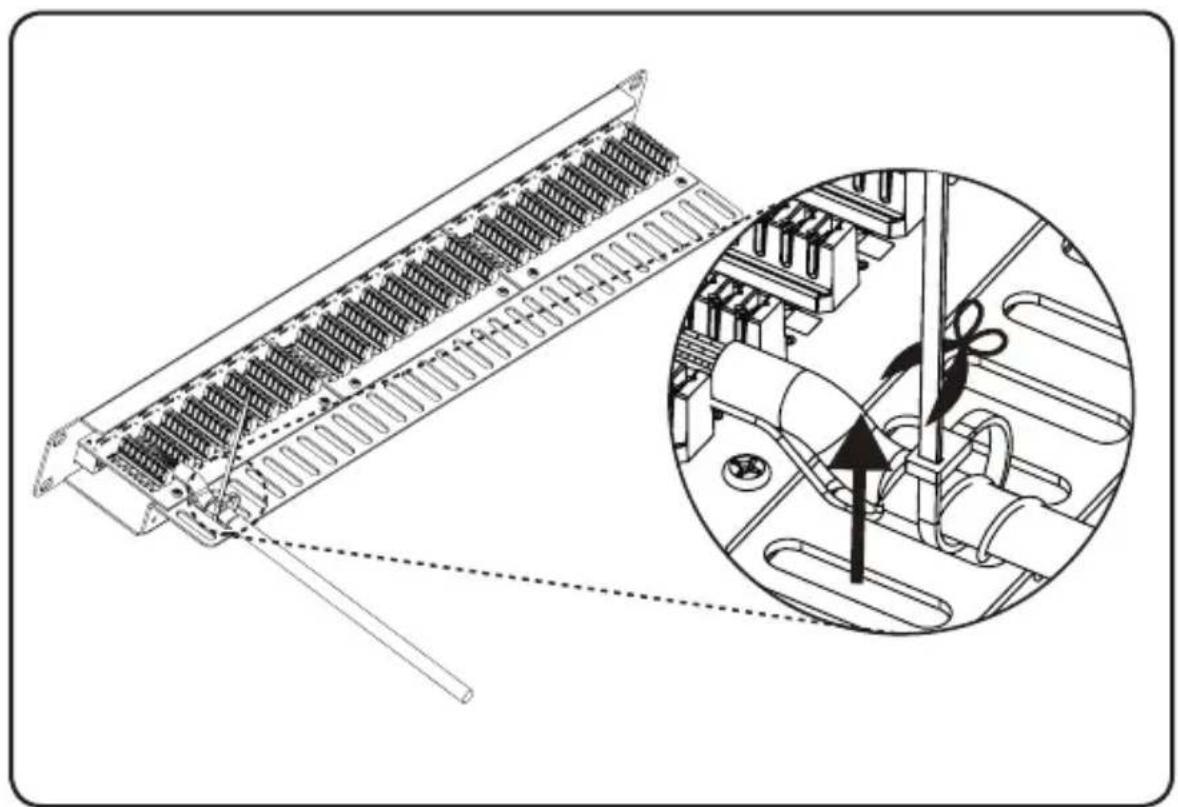

4 Прикрепите кабельные жгуты к кабельному организатору с помощью нейлоновых кабельных стяжек.

Отрежьте все лишние части стяжек.

Примечание. Не перетягивайте кабели.

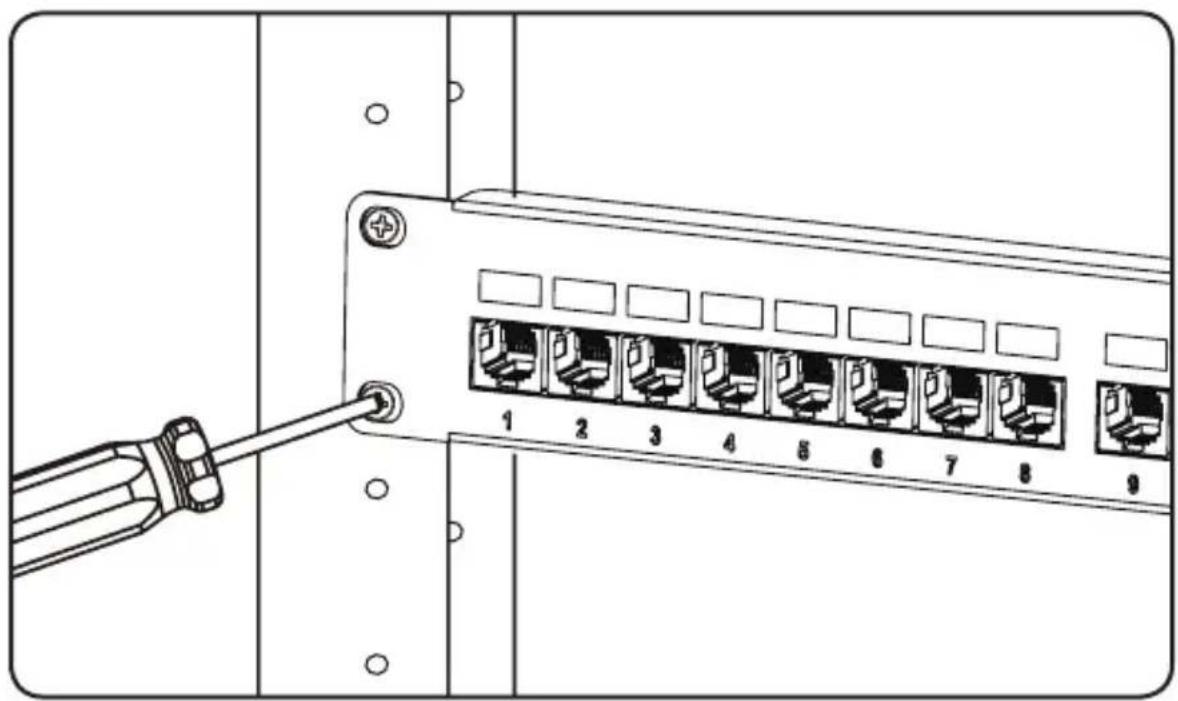

5 Прикрепите коммутационную панель к стойке или шкафу.

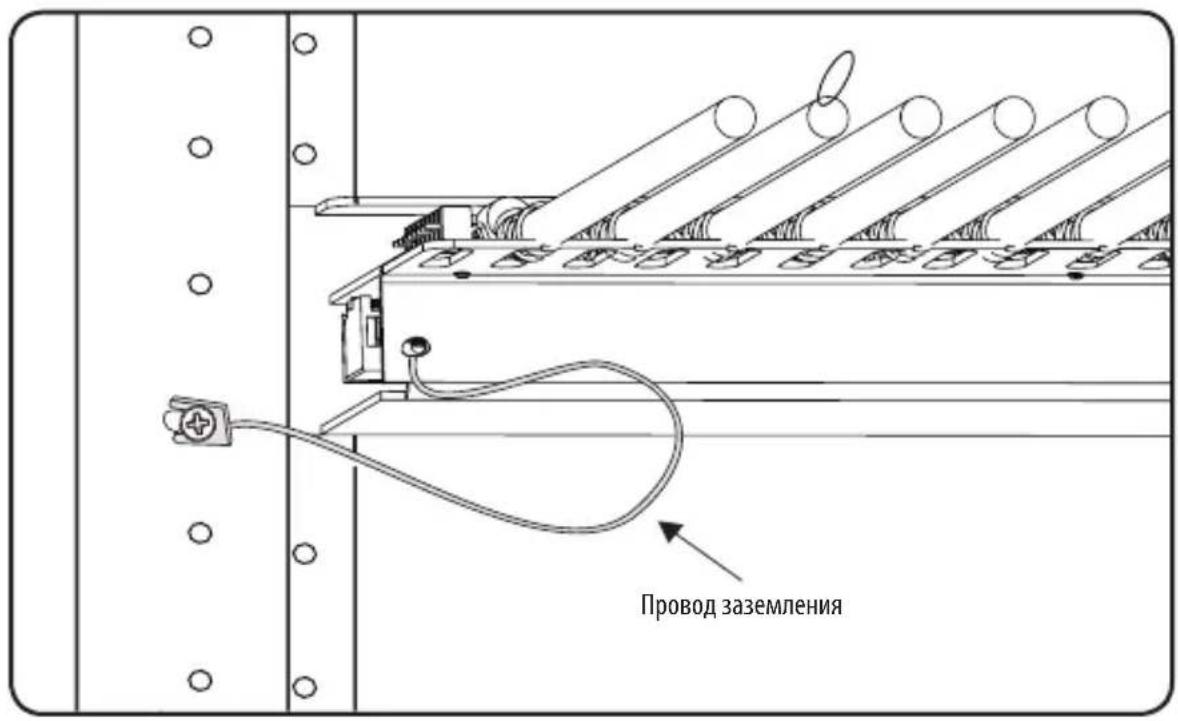

6 Прикрепите провод заземления панели к корпусу стойки или шкафа.

Примечания:

• При заделке кабелей в коммутационную панель отрегулируйте ударный инструмент таким образом, чтобы его ударное воздействие было незначительным.
• Не вставляете разъем типа RJ11 6P.

Гарантийные обязательства

Ограниченная пожизненная гарантия

Компания Tripp Lite гарантирует для своих изделий отсутствие дефектов материалов и изготовления в течение всего срока эксплуатации. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Tripp Lite или авторизованный сервисный центр Tripp Lite с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания Tripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.
