MODE D'EMPLOI SmartRack SRWO8U22MD Tripp Lite
Manuel de l'utilisateur
Bât i à cadre ouvert à 2 supports configurable 8U/12U/22U monté au mur
Modèle : SRW08U22
Introduction 14
Consignes de sécurité importantes 14
Nomenclature des pieces 14
Installation de I'équipement 18
Entreposage et service 18
Garantie 19
English 1
Espanol 7
Copyright © 2017 Tripp Lite. Tous droits réservés.
Introduction
Le SRW08U22 de Tripp Lite est la solution parfaite d'un bati à cadre ouvert à 2 supports à options multiples pour les applications où l'espace est restreint. Les options 8U, 12U ou 22U de l'espace du bati assure la flexibilité de la configuration sans avoir à acheter des accessoires supplémentaires pour le bati; et tout ceci sous un facteur de forme monté au mur dans un endroit isolé. Le SRW08U22 accepte tout l'équipment standard monté sur bati de 48,3 cm (19 po) compatible à un montage à 2 supports.
Consignes de sécurité importantes
CONSERVEZ CES INSTRUCTIONS
Ce manuel contient des instructions et des mises en garde importantes qui doivent etre suivies durant I'installation et l'utilisation du produit decrit dans ce manuel. Le non-respect de ces instructions et mises en garde risque d'annuler la garantie du produit et de cause des dommages à la propriété et des blessures personnelles.
- Maintenir le bati dans un environnement interieur controlé, à l'abri de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs et de la poussière.
- Laisser un espace suffisant à l'avant du bati pour garantir une bonne circulation d'air.
- Inspector le conteneur d'expédition et le bati pour vérifier s'il a été endommagé lors de l'expédition. Ne pas utiliser le bati s'il a été endommagé.
Laisser le bati dans le conteneur d'expedition pour le deplacer aussi pres que possible de l'emplacement final de I'installation. - Installer le bati dans une aire à structure solide capable de supporter le poids du bati, de tout l'équipement qui sera installe dans le bati et de tout autre équipement qui sera instalé à proximé.
- Conserver tous les matériaux d'emballage pour une future utilisation. Réemballer et expédier l'armoire sans son emballage original pourrait cause des dommages qui pourrait annuler la garantie.
- Ne pas tenter d'installer le bati sans aide.
- Ne pas tenter d'installer de l'équipment sans avoir d'abord monté au mur et stabilisé le bati.
- Il est deconseilé d'utiliser cet équipement dans des applications Médicales ou une panne de cet équipement pourrait normalement provoquer la panne de l'équipment de survie ou ALTERer notablement sa sécurité ou son efficacité.

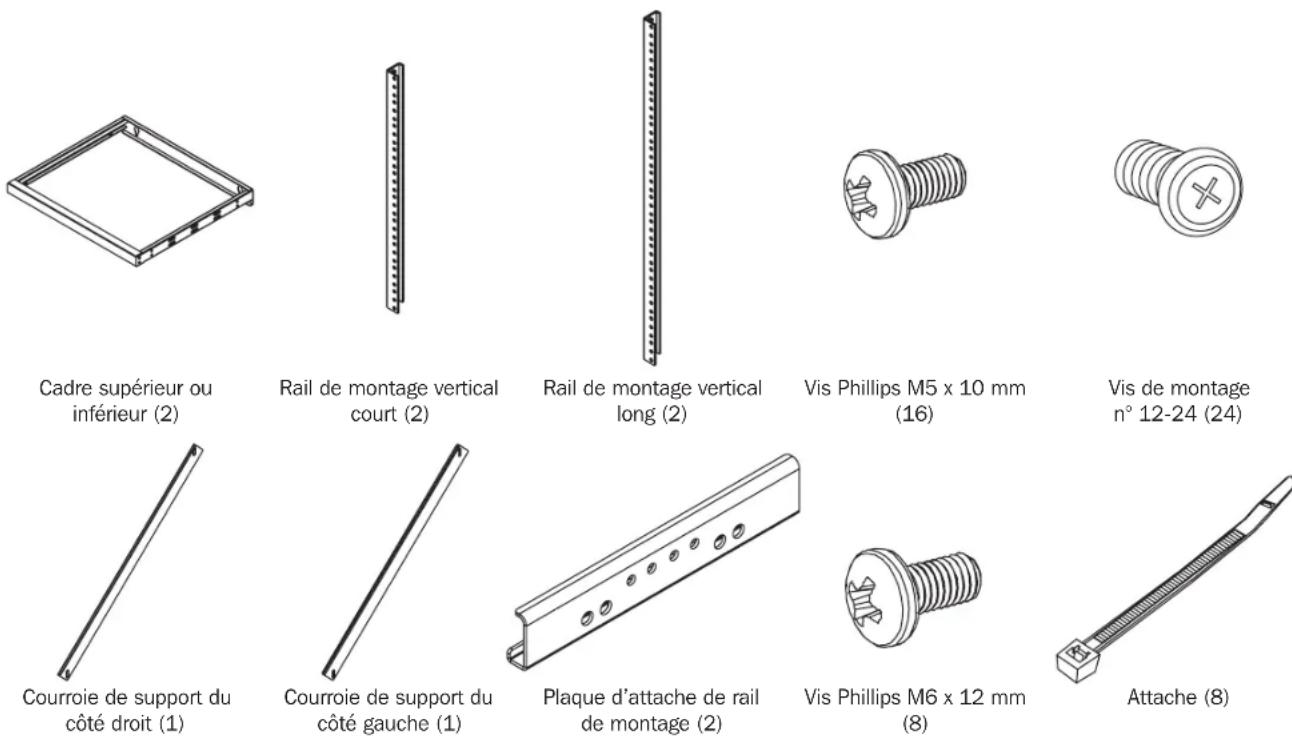

Nomenclature des pieces
AVERTISSEMENT: Ne pas tenter d'installer le bati au mur avec de l'équipment monté sur le bati.
AVERTISSEMENT: La surface du mur, les poteaux de cloison et toute la quincaillerie servant au montage fournie par l'utilisateur doivent être capables de supporter le poids combiné du bati et de tout l'équipement qui sera installé dans le bati. Le bati peut supporter une charge d'équipement allant jusqu'à un maximum de 68.2 kg (150 lb), également distribuée.
Remarque: Le couple recommandé pour serrer toutes les vis M5 est de 3,9 N·m.
Configuration 8U

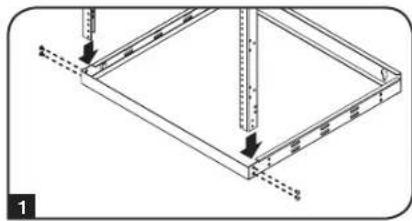

Étape 1 Insérer une extrémité des rails de montage verticaux courts dans les coins du cadre inférieur (les deux cadres peuvent être utilisés indifféremment pour le dessus ou le dessous) du côte opposé à celui du montage et les fixer de chaque côte au moyen de 2 vis Phillips M5 x 10.

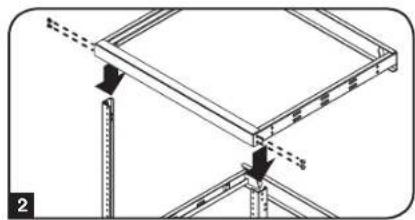

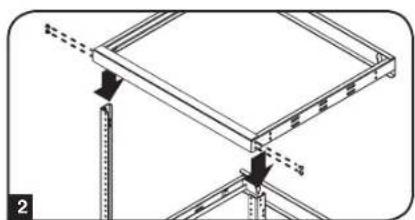

Étape 2 Insérer l'autre extrémité des rails de montage verticaux courts dans les coins du cadre supérieur du côte opposé à celui du montage et les fixer de chaque côte au moyen de 2 vis Phillips M5 x 10.

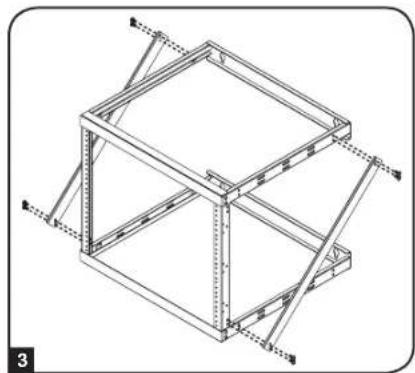

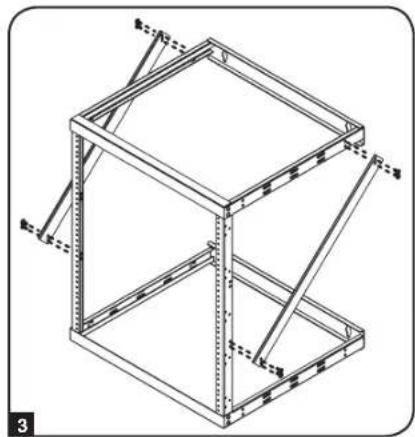

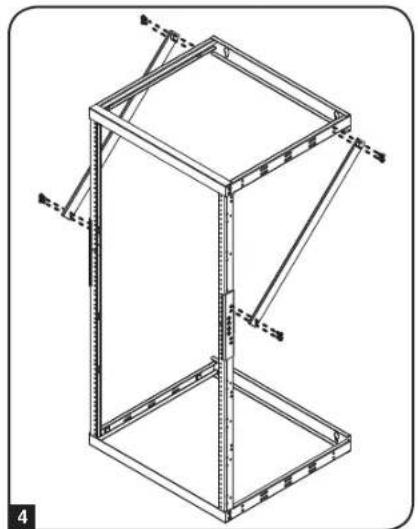

Étape 3 Attacher les courroies de support du côte croit et du côte gauche en fixant les vis Phillips M6 x 12 aux cotés du cadre du panneau supérieur et aux rails de montage verticaux.

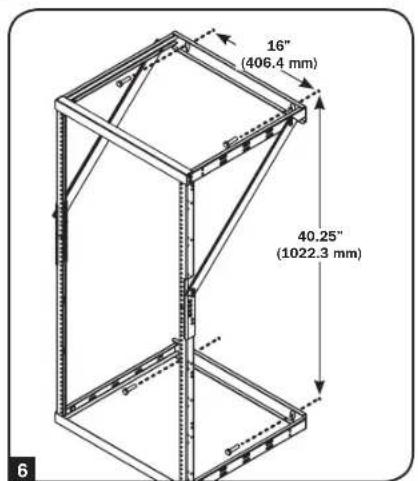

Étape 4 Avant de monter le bati, localiser les montants du mur/de la surface de montage et prenez toutes les mesures et/ou marquer au moyen du gabarit conformément à la configuration que vous avez可以选择 (8U).

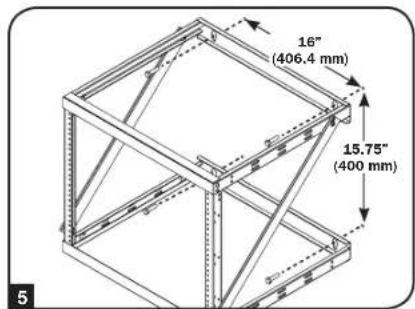

Étape 5 Utilisant la quincaillerie fournie par l'utilisateur, monter les cadres supérieur et inférieur au mur. Les deux cadres de montage peuvent accepter des tire-fond de 8,2 mm (5/16 po).

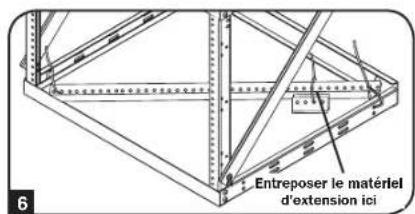

Étape 6 Au moyen des attaches mono-usage inclues dans le sac de matériel d'extension, il est possible de ranger les rails de montage 12U (longs) supplémentaires en plus du reste du matériel d'extension (plaques d'attache de rail de montage, les 8 vis Phillips M5 et les attaches mono-usage) à l'intérieur du sac dans lequel le matériel d'extension était emballe. Il est important de conserver le matériel non utilisé au cas où vous souhaiteriez développer la configuration à une date ultérieure.
Étape 1 Insérer une extrémité des rails de montage verticaux courts dans les coins du cadre inférieur (les deux cadres peuvent être utilisés indifféremment pour le dessus ou le dessous) du côte opposé à celui du montage et les fixer de chaque côte au moyen de 2 vis Phillips M5 x 10.
Étape 2 Insérer l'autre extrémité des rails de montage verticaux courts dans les coins du cadre supérieur du côte opposé à celui du montage et les fixer de chaque côte au moyen de 2 vis Phillips M5 x 10.
Étape 3 Attacher les courroies de support du côte croit et du côte gauche en fixant les vis Phillips M6 x 12 aux côtes du cadre du panneau supérieur et aux rails de montage verticaux.
Étape 4 Avant de monter le bati, localiser les montants du mur/de la surface de montage et prenez toutes les mesures et/ou marquer au moyen du gabarit conformément à la configuration que vous avez可以选择 (12U).

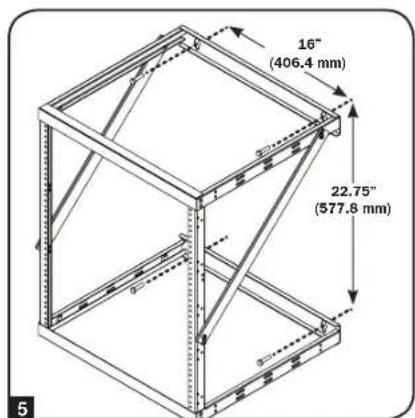

Étape 5 Utilisant la quincaillerie fournie par l'utiliseur, monter les cadres supérieur et inférieur au mur. Les deux cadres de montage peuvent accepter des tire-fond de 8,2 mm (5/16 po).

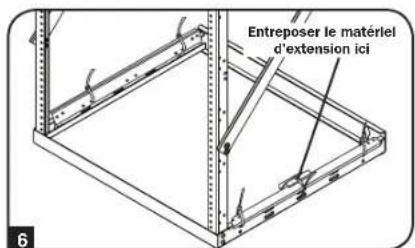

Étape 6 Au moyen des attaches mono-usage inclues dans le sac de matériel d'extension, il est possible de ranger les rails de montage 8U (courts) supplémentaires en plus du reste du matériel d'extension (plaques d'attache de rail de montage, les 8 vis Phillips M5 et les attaches mono-usage) à l'intérieur du sac dans lequel le matériel d'extension était emballe. Il est important de conserver le matériel non utilisé au cas où vous souhaiteriez développper la configuration à une date ultérieure.
Étape 1 Utilisant une des plaques d'attache des rails de montage et 4 vis Phillips M5 x 10, raccorder un ensemble de rails de montage verticaux courts et longs. Répéter cette étape pour l'autre ensemble de rails.
Étape 2 Insérer une extrémité des combiné rails de montage verticaux courts dans lescoins du cadre supérieur du côte opposé à celui du montage et les fixer de chaque côte au moyen de 2 vis Phillips M5 x 10.
Étape 3 Insérer l'autre extrémité des combiné rails de montage verticaux courts dans les coins du cadre supérieur du côte opposé à celui du montage et les fixer de chaque côte au moyen de 2 vis Phillips M5 x 10.
Étape 4 Attacher les courroies de support du côte croit et du côte gauche en fixant les vis Phillips M6 x 12 aux côtes du cadre du panneau supérieur et aux rails de montage verticaux.
Étape 5 Avant de monter le bati, localiser les montants du mur/de la surface de montage et prenez toutes les mesures et/ou marquer au moyen du gabarit conformément à la configuration que vous avez可以选择 (22U).
Étape 6 Utilisant la quincaillerie fournie par l'utiliseur, monter les cadres supérieur et inférieur au mur. Les deux cadres de montage peuvent accepter des tire-fond de 8,2 mm (5/16 po).
Remarque : Monter cette configuration en plaçant les rails longs en bas.
Installation de l'équipement
Il est à noter que le SRW08U22 peut supporter une charge totale d'équipment pouvant aller jusqu'à 68,2 kg (150 lb). S'assurer également que les deux goupilles de sécurité ont été insérées pour stabiliser le bâti. Le bâti ne doit pas bouger du tout durant l'installation de l'équipment (voir la section Installation).
Pour le montage de tout autre équipement, veuillez vous reférer au Guide de l'utilitaire prevu pour cet équipement pour des instructions relatives à l'installation de l'équipment. Normalement, ces informations sont disponibles dans les sections « Montage » ou « Montage sur bâti » du guide. Tripp Lite vous a fourni 24 vis de montage pour l'équipment qui sont inclues dans cet emballage.
Entreposage et Service
Entreposage
L'armoire devrait etre entepeee dans un environnement interieur controle, a l'abri de I'humidite, des temperatures extrimes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussiere et de la luziere directe du soleil. Entreposer I'armoire dans son conteneur d'expedition original si possible.
Service
Cette armoire est couverte par la garantie limite decrite dans ce manuel. Des programmes de garantie prolongee et de service sur place sont egalement offerts par Tripp Lite. Pour plus de renseignements sur ce service, visitez www.triplite.com/support. Avant de returner notre produit pour service, suivez les etapes suivantes :
- Passer en revue les procedres d'installation et d'opération de ce manuel afin de vous assurer que le problème en question ne provient pas d'une fausse interprétation des instructions.
- Si le problème persiste, ne pas contacter ou returner le produit au détaillant. Visitez plutot www.triplite.com/support.
- Si le problème nécessite des réparations, visitez www.triplite.com/support et cliquez sur le lien Product Returns (Retour des produits). À partir de ce lien, vous pouvez demander un numéro d'autorisation de retard de matériel (RMA) qui est requis pour une réparation. Ce formulaire simple en ligne vous demandera le modele de l'unité et le numéro de série ainsi que d'autres renseignements généraux sur l'acheteur. Le numéro RMA ainsi que les instructions relatives à l'expédition vous seront envoyés par courriel. Tout dommage (direct, indirect, spécial ou consécutif) que le produit pourrait subir au cours de l'expédition à Tripp Lite ou à un centre de réparation reconnu par Tripp Lite n'est pas couvert sous cette garantie. Les produits envoyés à Tripp Lite ou un centre de réparation reconnu par Tripp Lite doivent être envoyés en port prépayé. Inscrite le numéro RMA à l'extérieur de l'emballage. Si le produit est encore à l'intérieur de la période de garantie, veuille inclore une copie de votre facture. Retourner le produit pour réparation en utilisant un transporteur assure à l'adresse qui vous sera donnée lors de votre demande de RMA.
Garantee
Garantle Ilmitte de 5 ans
Le vendeur garantit que ce produit, s'il est utilisé conformément aux instructions applicables, sera libre de defaults de maténaux et de main-d'oeuvre pendant une période de 5 ans à partir de la date d'achat initiale. Si le produit presente un defaulted de matéraux ou de main-d'oeuvre pendant cette période, le vendeur s'engage à le réparer ou à le remplaçer, à sa seule désrintion.
CETTE GARANTIE DE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UN MAUVAIS USAGE OU D'UNE NÉGLENCE. LE VENDEUR ACOCORDE AUCIRE AUTRE GARANTIE EXPRESSE QUE CELE MENTIONNEE EXPRESSEMENT DANS LA PRESENTE. SAUF DANS LA MESURE INTERDITE PAR LES LOIS PERTINENTES, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DES QUALITE MARCHANDE OU D'ADECATION DU UN USAGE PARTICULIER, SONT LIMITÉES À LA DUREE DE LA PÉRIODE DE GARANTIE SUSMENTIONNÉE ET LA PRESENTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES FORTUIITS ET CONSECUTIFS. (Certaines juridictions n'autorisant pas de limitation de la durée de la garantie implicite et d'autres l'exclusion ou la limitation des dommages fortuits ou consécutifs, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à toute cas. La presente garantie vous donne des droits spécifique et vous pouvez jour d'autres droits qui varient d'une juridiction à une autre.
AVERTISMENT: Avant tout usage, l'utilisateur doit déterminer si le dispositif est adapté à l'emploi prévu et si, le cas échéant, il ne présente aucun danger. comme les applications peuvent différer considérablement les unes des autres, le fabricant ne fait aucune déclaration ni n'accorde aucune garantie quant à l'adéquation de ces apparilés à une application donnée.
La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujéttes à changement sans préavis.
