Le présent manuel décrit l'installation et les procédures d'entretien eectuées par des spécialistes.
Le client doit conserver le manuel.
Cet appareil peut être utilisé par des fants à partir de 8 ans ainsi que des sonnes à capacités physiques, sensorielles et mentales réduites, ou sans e périence ni connaissance de l'appareil, condition qu'ils soient sous la supervis d'un tiers ou qu'ils aient eu une expli tion concernant l'utilisation sécurisée d l'appareil et qu'ils comprennent les ri- sques encourus. Les enfants ne doive pas jouer avec l'appareil. Le nettoyage la maintenance de l'appareil ne peut e ectué par des enfants sans surveilla- nce.
Ce document est le manuel d'origine. I ne peut pas être traduit sans l'approba tion de NIBE.
Tous droits réservés pour les modifications de design et techniques.
©NIBE 2022.
GÉNÉRALITÉS
NIBE déclare que ce type d'équipement radio EA001-A-XXX est conforme à la directive 2014/53/EU. L'intégralité du texte de déclaration de conformité UE est disponible sur nibe.fr.
MARQUAGE
Explication des symboles pouvant gurer sur l'étiquette ou en-les étiquettes du produit
per-

Lisez le manuel d'installation.

Symbole de matériel de classe III
RÉCUPÉRATION

Laissez le soin à l'installateur de récupérer l'emballage du produit ou déposez-le en déchetterie.
Ne jetez pas les produits usagés avec les ordures ménagères. Ils doivent être jetés en déchetterie ou a point de collecte proposant ce type de service.
Une mise au rebut inappropriée du produit expose l'utilisateur à des sanctions administratives dénies par la législation en cours.
CODE OPEN SOURCE
Ce produit contient un logiciel couvert par une licence open source. Pour obtenir plus d'informations et accéder au code -source, visitez le site opensource.nibe.eu.
SYMBOLES
Explication des symboles pouvant gurer dans ce manuel.

REMARQUE!
Ce symbole indique un danger pour l'utilisateur ou l'appareil.

ATTENTION!
Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation ou de l'entretien.

ASTUCE
Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.
Généralités
RMU S40 vous permet de commander et de surveiller v pompe à chaleur/module intérieur/module de commande (produit principal) NIBE depuis une autre pièce.
Produits principaux de la série S NIBE.*
*RMU S40 n'est pas compatible avec SMO S30.
CONTENU
INSTALLATION
RMU S40 peut être installé directement contre un mur ou avec le panneau arrière intégré. Si vous utilisez le panneau arrière intégré, vous pouvez installer RMU S40 dans un boî- tier de raccordement standard.
Si vous voulez utiliser la sonde d'ambiance dans RMU S40, la position de l'unité est importante. Voir la section Sonde d'ambiance.
Utilisez tous les points de montage et installez le module en position verticale contre le mur.Laissez au moins 100 mm d'espace libre autour du module an de faciliter l'accès et le passage des câbles lors de l'installation et de la maintenance.

ATTENTION!
Les vis doivent être adaptées à la surface d'installation.
INSTALLATION SANS PANNEAU ARRIÈRE

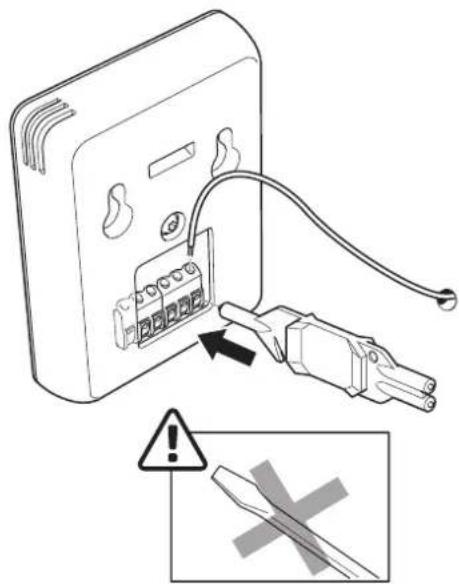

- Dévissez 2 vis espacées de 32 mm.
- Raccordez RMU S40 au produit principal. Voir la section « Raccordement électrique ».

- Installez RMU S40 sur les vis.
INSTALLATION AVEC PANNEAU ARRIÈRE
- Vissez le panneau arrière au mur à l'aide de 2 vis.

- Raccordez RMU S40 au produit principal. Voir la section « Raccordement électrique ».

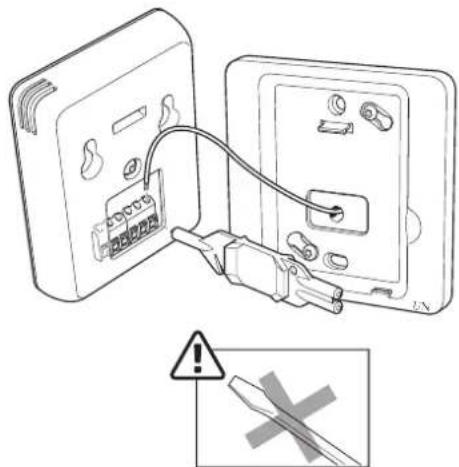

- Inclinez l'acheur et xez l'unité aux deux encoches situées en bas du panneau arrière.

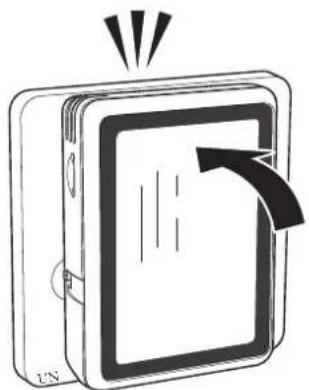

- Pressez RMU S40 fermement sur le haut du panneau arrière.

Présentation de l'unité d'ambiance


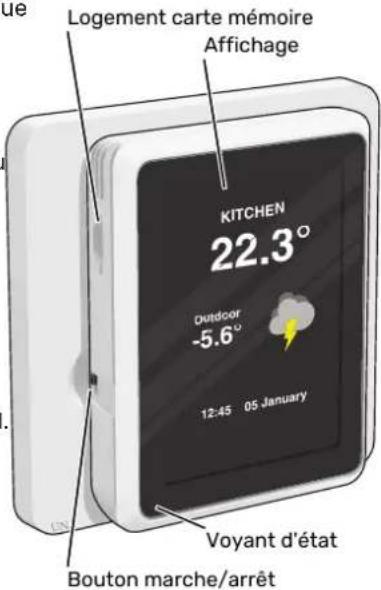

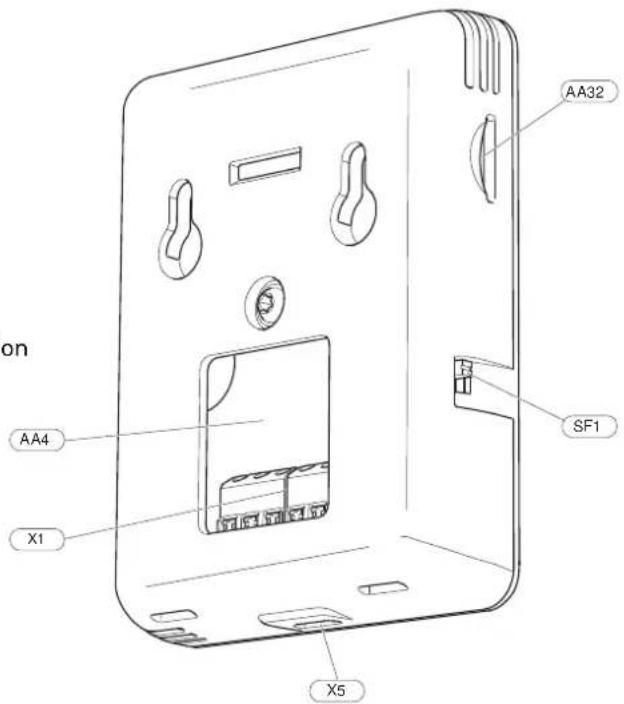

on AA4 X1 X5 SF1 AA32Unité d'achageAA4
Logement pour carte mémoire (Micro SD)AA32
Bornier, communication et tensionX1
Bouton marche/arrêt (commutateur)SF1
Désignations conformes à la norme EN 81346-2.
Raccordement électrique

REMARQUE!
Tous les raccordements électriques doivent être eectués par un électricien agréé.
L'installation électrique et le réseau électrique doivent être conformes aux dispositions nationales.
Le produit principal doit être débranché de l'alimentation électrique lors de l'installation RMU S40.
Pompe à chaleur/Module intérieur
Le bornier de RMU S40 (AA4-X1) est raccordé au bornier X30:1-4 sur la carte électronique (AA2) de la pompe à chaleur/du module intérieur.
Si plusieurs accessoires doivent être raccordés ou sont déjà installés, les cartes sont connectées en série.
Lisez toujours les instructions du manuel de l'accessoire à installer, car il existe diérents branchements pour les accessoires.
Pompe à chaleur, module intérieur
- Pour prévenir toute interférence, les câbles de sondes raccordés à des connexions externes ne doivent pas être placés à proximité des câbles haute tension.
- Les câbles de communication et de sondes doivent présenter une section minimum de 0,5 mm ^2 et chaque câble n doit pas dépasser 50 m (par exemple EKKX, LiYY ou équivalent).
- RMU S40 redémarre après une coupure de courant.
Vous pouvez connecter jusqu'à 32 unités sans I et 8 RMU S40 filaires au produit principal. Si vous connectez plus de trois unités laires au produit principal (dont deux RMU S40 au maximum), celles-ci doivent disposer d'une alimentation externe.
ALIMENTATION
RMU S40 n'est pas alimenté par batterie. Pour l'alimentation, vous pouvez brancher un adaptateur secteur USB (5 V) sur le port micro USB (X5).
Longueur de câble max. pour la connexion USB : 3 mètres.

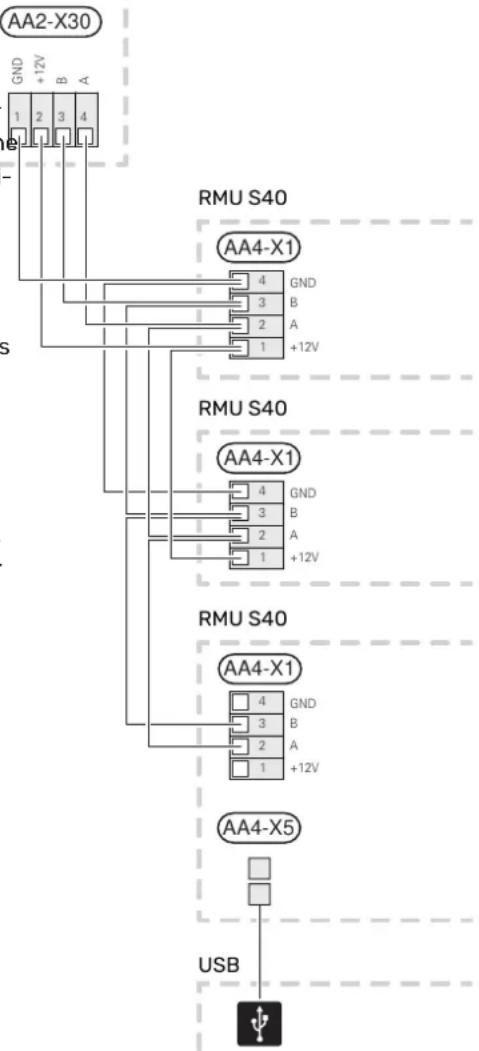

CONNEXION FILAIRE
Vous pouvez connecter votre RMU S40 au produit principal pour l'alimentation et la communication.


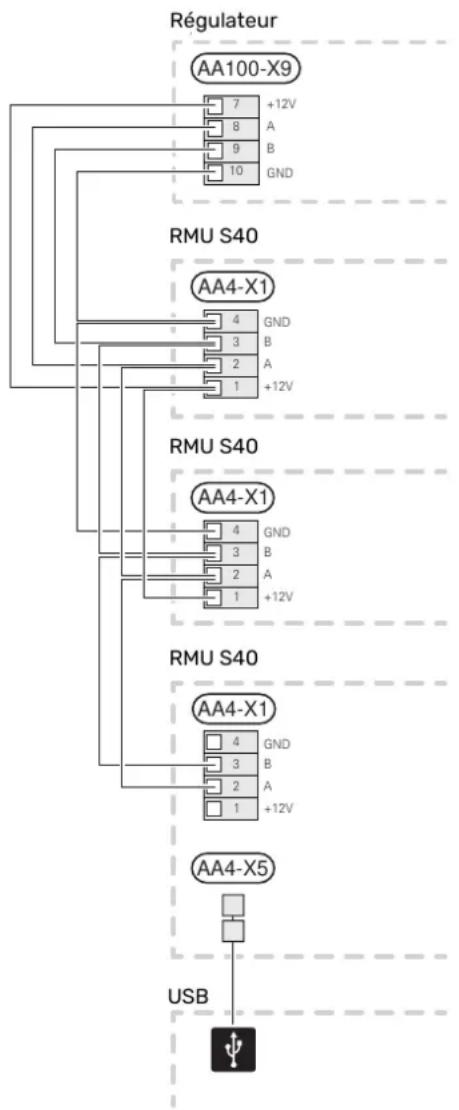

CONNEXIOND'ACCESSOIRESETD'UNRMUS40
Le bornier de RMU S40 (AA4-X1) est raccordé au bornierSi plusieurs accessoires doivent être raccordés ou sont déjà X9:7-10 sur la carte de liaison du module compresseur installés, les cartes sont connectées en série.
(AA100) du module de commande.
Si plusieurs accessoires doivent être raccordés ou sont installés, les cartes sont connectées en série.
Lisez toujours les instructions du manuel de l'accessoire à déjétaller, car il existe diérents branchements pour les accessoires.
Lisez toujours les instructions du manuel de l'accessoire Branchez un câble d'alimentation 12 V entre le produit prin-installer, car il existe diérents branchements pour les ac-cipal et votre RMU S40. RMU S40 doit être le dernier élément cessoires. connecté dans la boucle de communication.


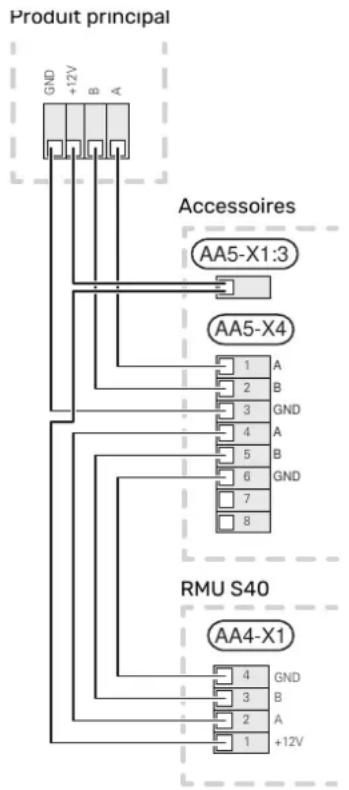

Produit principal GND +12V B A Accessoires AA5-X1:3 AA5-X4 1 A 2 B 3 GND 4 A 5 B 6 GND 7 8 RMU S40 AA4-X1 4 GND 3 B 2 A 1 +12V
ATTENTION!
Pour le raccordement à RMU S40, installez toujours un câble d'alimentation +12V entre le produit principal et l'accessoire comportant le module AXC.
Mise en service
SONDE D'AMBIANCE
L'unité d'ambiance RMU S40 contient une sonde d'ambiandépart diérentes, par exemple lorsqu'une habitation est dotée de la même fonction que la sonde d'ambiance (BT50)ipée d'un plancher chauant et de radiateurs.
du produit principal.
CIRCUITS DE DISTRIBUTION ET ZONES
Plusieurs circuits de distribution sont utilisés lorsque diérentes parties du système nécessitent des températures de
Vous pouvez ainsi sélectionner la sonde d'ambiance qu'utilis auxquelles vous pouvez attribuer une ou plusieurs sondes le produit principal pour acher et contrôler la températur (ou autres accessoires). Une zone peut désigner une pièce ambiante; le cas échéant.
spécique, ou bien un espace déni au sein de locaux de taille plus importante.

ATTENTION!
Vous pouvez sélectionner la sonde d'ambiance à utiliser pour le contrôle d'inspection dans le menu 1.3.3 - « Unités d'ambiance »", du produit principal.
L'unité d'ambiance peut assurer jusqu'à quatre fonctions :
- Indication de la température ambiante actuelle sur l'afcheur de la pompe à chaleur/du module intérieur.
- Réglage de la température ambiante.
- Réglage/stabilisation de la température ambiante.
- Achage et régulation de l'humidité.
Installez l'unité d'ambiance à un emplacement neutre où température dénie est requise, par exemple, sur un mur intérieur dégagé dans une entrée à environ 1,5 m du sol est important que l'unité d'ambiance puisse procéder corr- ctement à la mesure de la température ambiante. Évitez, exemple de la placer dans un recoin, entre des étagères,
derrière un rideau, au-dessus ou à proximité d'une sourc de chaleur, dans un courant d'air ou en plein soleil.
Le contrôle de l'unité d'ambiance est activé dans le menu 1.3.3 - Unités d'ambiance »".

ATTENTION!
Les thermostats de sol/de radiateurs aectent la température intérieure.
RÉGLAGES DANS LE PRODUIT PRINCIPAL
Eectuez les réglages de base de chaque RMU S40 dans produit principal. Pour déterminer plus facilement la pièce dans laquelle RMU S40 se trouve, vous pouvez attribuer nom unique à chaque unité d'ambiance.

ATTENTION!
Le produit principal doit être doté de la dernière version du logiciel.
A


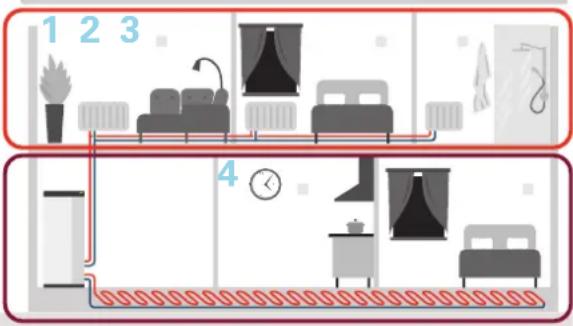

1 2 3 4La L'exemple ci-dessus illustre une habitation équipée de deux circuits de distribution. Le circuit de distribution « A » est un système de radiateurs regroupant trois zones. Une vanne de radiateur pilotée permet de réguler la température de par façon individuelle pour les zones 1, 2 et 3.
Le circuit de distribution « B » est un système de plancher chauffant avec une seule zone, qui est la zone de régulation.
RÉPÉTEUR RPP 10
En cas de signal faible entre le produit principal et un accessoire d'une zone, un répéteur (RPP 10) peut être installé pour amplifier le signal entre les zones.
CONNEXION SANS FIL
Commande - Présentation
- Accédez au menu 5.4 - « Connecter unités sans l » du produit principal et suivez les instructions du guide. CN menu vous permet d'attribuer un nom unique à chaque RMU S40.
UNITÉ D'AFFICHAGE

ASTUCE
Retrouvez le guide de démarrage dans le menu 2 - « Connexions ».
- Sélectionnez la connexion laire sur votre RMU S40.
- Attendez que le message « Connexion réussie » s'afche.
- Dénissez vos réglages pour RMU S40 dans le menu 1.3.3 - « Unités d'ambiance » du produit principal.

ATTENTION!
Voir le manuel d'installation du produit principal.
Pour attribuer à RMU S40 un nom unique dans le produit principal, vous devez d'abord lui attribuer une adresse sous la forme d'un numéro (1 - 8) : Le voyant d'état indique l'état de fonctionnement actuel. II : • éteint en fonctionnement normal.
- Sélectionnez une adresse pour RMU S40 en lui attribuant rouge si une alarme a été déclenchée.
un numéro unique (1 - 8) dans le menu 2 - « Connexio- s ». - Accédez au menu 7.2.1 - « Aj./Suppr. accessoires » du produit principal et activez RMU S40, ou appuyez sur « Rechercher des accessoires ». BOUTON MARCHE/ARRÊT Le bouton marche/arrêt (SF1) a deux fonctions :
- Sélectionnez la connexion laire sur votre RMU S40. • Démarrage
- Sélectionnez une adresse (1 - 8) pour votre RMU S40°. Arrêt
En cas de défaut de communication entre RMU S40 Bémarrage : poussez le commutateur vers le haut. votre produit principal, vous êtes invité à vérier l'adresse sélectionnée et à la modier si nécessaire. Arrêt : poussez le commutateur vers le bas.
- Dénissez vos réglages pour RMU S40 dans le menu 1.3.3 - « Unités d'ambiance » du produit principa
ÉCRAN
Les instructions, les réglages et les informations de fonctionnement s'achent sur l'écran.

ATTENTION!
Voir le manuel d'installation du produit principal.
LOGEMENT CARTE MÉMOIRE
Un logement pour carte mémoire (Micro SD) est disponible sur le côté gauche de l'unité d'ambiance.

ASTUCE
RMU S40 est automatiquement mis à jour à partir du produit principal lorsqu'une nouvelle version du logiciel est disponible.
NAVIGATION
RMU S40 présente un écran tactile qui vous permet de simplement la navigation à l'aide de votre doigt.
SÉLECTIONNER
Vous pouvez activer la plupart des options et fonctions en eeurant l'écran avec votre doigt.
PARCOURIR
Les points dans la partie inférieure indiquent la présence de pages supplémentaires.
Faites déler les pages vers la droite ou vers la gauche à l'aide de votre doigt.
DÉFILER
Si le menu comporte plusieurs sous-menus, faites glisser votre doigt vers le haut ou vers le bas pour faire déler les diérentes informations.
MODIFICATION D'UN RÉGLAGE
Appuyez sur le réglage à modier.
S'il s'agit d'un réglage d'activation/désactivation, il chang dès que vous appuyez dessus.
Si plusieurs valeurs sont possibles, une liste s'ache et il vous sut de la faire déler vers le haut ou vers le bas pour accéder à la valeur souhaitée.
MENU AIDE
gérer Dans certains menus, un symbole vous indique qu'une aide supplémentaire est disponible.
Appuyez sur le symbole pour ouvrir le texte de l'aide.
Vous devrez peut-être faire déler le texte avec votre doigt pour le consulter dans son intégralité.
ÉCRANS D'ACCUEIL
Les informations achées dépendent de votre produit et des accessoires qui y sont connectés.
Vous pouvez toujours appuyer sur « X » pour revenir aux écrans d'accueil.
PAGES DE FONCTIONS
Les pages de fonctions vous permettent d'afficher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les pages de fonctions disponibles dépendent de votre produit et des accessoires qui y sont raccordés.
Faites glisser votre doigt vers la gauche ou vers la droite pour faire déler les pages de fonctions.
Appuyez sur pour enregistrer vos modifications, ou sur pour annuler.
Appuyez sur la carte pour dénir la valeur souhaitée. Sur certaines pages de fonctions, faites déler l'écran vers le haut ou vers le bas à l'aide de votre doigt pour parcourir les diérentes cartes.
ARBORESCENCE DES MENUS
L'arborescence de menus vous permet d'accéder à tous les menus et de procéder à des réglages avancés.
Créer des prols dans le menu 4.3 - Prols du produit principal
Le menu 4.3 du produit principal vous permet de créer prols et de sélectionner les zones et les fonctions aux- quelles ils auront accès. Un prol peut être par exemple appartement avec ses propres accessoires.
Vous devez avoir créé les zones précédemment. Pour en savoir plus sur les circuits de distribution et les zones, insultez le manuel d'installation du produit principal.
- Créez un prol et attribuez-lui un nom (vous pouvez créer jusqu'à huit prols).
-
Sélectionnez une ou plusieurs zones. Votre RMU S40 ne peut se connecter au prol que s'il est placé dans l'une des zones sélectionnées.
-
Ajoutez les fonctions auxquelles le profil doit avoir acc
Exemples de fonctions :
- Alarme
- présence/absence
- rafraîch.
- piscine
- Énergie solaire photovoltaïque
- varmvatten
- Ventilation
• värme
Le prol auquel le RMU S40 est connecté s'ache sur son écran.

ATTENTION!
Un RMU S40 connecté à un prol sera verrouillé, et seules les informations relatives au profil sélectionné s'acheront.
Commande - Menus
ÉCRANS D'ACCUEIL

ATTENTION!
Les menus et les options de commande disponibles peuvent être contrôlés par des prols, voir la section « Créer des prols dans le menu 4.3 - Prols du produit principal ».
Effectuez ici les différents réglages de température de votre installation.
Si plusieurs zones de chauffage ou de rafraîchissement sont définies pour le circuit de distribution de l'habitation, l'écran sache une page de fonctions pour chaque zone.
Réglage de la température (sans sonde d'ambiance de régulation activée) :
Plage de réglage : -10 - 10
L'unité d'achage indique la valeur dénie pour le chauffage/rafraîchissement (décalage de la courbe). Pour augmenter ou baisser la température intérieure, augmentez ou réduisez la valeur achée à l'écran.
Le nombre d'incréments nécessaires pour modier la température intérieure d'un degré dépend du circuit de distribution. En général, un incrément suffit, mais dans certains cas, plusieurs incréments sont nécessaires.
Si aucune sonde d'ambiance n'est activée dans plusieurs zones d'un circuit de distribution, le décalage de courbe sera le même pour toutes ces zones.
Réglage de la valeur souhaitée. La nouvelle valeur s'ache à droite du symbole sur l'écran de rafraîchissement.
Réglage de la température (avec sonde d'ambiance de régulation activée) :
Chauage
Plage de réglage : de 5 à 30 °C
Rafraîchissement
Plage de réglage : 5 - 35 °C
La valeur s'ache à l'écran en °C si la zone est régulée par une sonde d'ambiance.

ATTENTION!
Un circuit de distribution à inertie, comme un plancher chauffant, n'est pas nécessairement adapté à un pilotage par les sondes d'ambiance.

ATTENTION!
L'augmentation de la température ambiante peut être ralentie par les vannes thermostatiques dont sont équipés les radiateurs ou le plancher chauffant. Il faut donc ouvrir complètement les vannes thermostatiques, sauf dans les pièces où une température plus basse est souhaitée (par exemple, les chambres).

ASTUCE
Si la température ambiante est constamment trop basse/haute, vous pouvez augmenter/diminuer la valeur d'un incrément dans le menu 1.1.1.
Si la température ambiante évolue en fonction de la température extérieure, vous pouvez augmenter/diminuer la pente de la courbe d'un incrément dans le menu 1.30.1.
Attendez 24 heures pour que la température ambiante ait le temps de se stabiliser avant de moer le réglage.
MENU 1 - MODE NUIT
MODE NUIT
Réglage : Marche/Arrêt
PROGRAMMATION DU MODE NUIT.
Réglage : 00.00 - 23.59
Vous pouvez activer ici le mode nuit.
Activez le mode nuit pour la période de la journée pendant laquelle vous souhaitez désactiver le rétroéclairage.
MENU 2 - CONNEXIONS
Permet de sélectionner une connexion sans l ou laire.
CONNEXION SANS FIL
Permet de sélectionner une connexion sans I.
Sélectionnez le menu 5.4 - « Connecter unités sans l » du produit principal.
CONNEXION FILAIRE
Sélectionnez une adresse de communication pour RMU S40 en lui attribuant un numéro unique dans ce menu.
Réglage : 1 - 8
EAU CHAUDE
Lorsque les besoins en eau chaude augmentent temporaire-
ment, ce menu permet de choisir une augmentation de
température de l'eau chaude pour une durée déterminée
Vous pouvez également sélectionner « Plus d'eau chaudes dans le menu principal du produit 2.1.
MENU 4 - LICENCES
Vous trouverez ici les licences du code open source.
MENU 5 - CALIBRAGE DES SONDES
Permet de calibrer la valeur de la sonde de température. La
e valeur dénie est ajoutée à ou déduite de la valeur mesurée actuelle de la sonde.
Réglage : -5,0 - 5,0 (valeur par défaut : 0)
VENTILATION
Vous pouvez ici augmenter ou réduire temporairement la ventilation à l'intérieur de l'habitation.
Vous pouvez modifier le temps de retour du ventilateur d'le menu du produit principal 1.2.5 - « Temps retour ven- teur » le cas échéant.
MENU 7 - AFFICHAGE DES ZONES
Ce menu vous permet de sélectionner les zones de chauffage et de rafraîchissement à acher dans votre RMU S40.
Vous pouvez choisir d'acher un maximum de 10 zones.
PISCINE
Vous pouvez modifier ici la température de l'eau de la pi ou activer/désactiver le chauage.
ÉNERGIE SOLAIRE PHOTOVOLT.
Vous pouvez connaître la valeur de la puissance fournie actuellement par les panneaux solaires.
Vous pouvez également voir l'énergie produite par les panneaux solaires pendant le mois calendaire en cours.
MENU 8 - RÉGLAGE D'USINE
Permet de rétablir les réglages d'usine.
MENU 9 - INFORMATIONS
Permet de consulter les informations sur le produit et la version installée du logiciel.
PRÉSENCE/ABSENCE
Vous pouvez activer ou désactiver ici la fonction « Mode Absence ».
Pour activer la fonction, sélectionnez « Absence » lorsque vous quittez votre domicile. Pour désactiver la fonction, sélectionnez « Présence ». Les réglages du « mode Absence » s'eectuent dans le menu du produit principal 4.5 « Mode Absence ».
ATTENTION!
Vous pouvez choisir de contrôler votre produit principal en fonction de l'humidité relative (HR) dans l'air mesurée par votre RMU S40. Activez cette option dans le menu 7.1.6.4 - « Contrôle midité » du produit principal.
Problèmes d'inconfort
Dans la plupart des cas, RMU S40 détecte un dysfonctionnement (un dysfonctionnement peut entraîner des perturbations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran.
GESTION DES ALARMES
Vous pouvez également choisir de contrôler votre Une alarme se déclenche en cas de produit principal en fonction de l'humidité relativés fonctionnement. Elle est signalée (HR) de l'air en mode de rafraîchissement (si le par un voyant d'état rouge continu. Une système de rafraîchissement est installé et actif). boîte de dialogue contenant les informa-Activez cette option dans le menu 7.1.7.2 - « Co-tions sur l'alarme s'ache à l'écran.
ntrôle humidité » du produit principal. Sélectionnez « Limiter HR en rafraîchissement ».
ALARME
Une alarme avec un voyant d'état rouge indique un dysfonctionnement. L'écran affiche le type d'alarme et laisse l'utilisateur la réinitialiser.
Dans de nombreux cas, il sut de sélectionner « Réinitialiser alarme » pour que l'installation retrouve un fonctionnement normal.
Si l'indication d'alarme disparaît après que vous avez sélectionné « Réinitialiser alarme », cela signi- e que le problème a été réglé. Si l'alarme se reproduit, cela signie que le problème n'est pas réglé.
« Fonctionnement auxiliaire » est un type de mode secours. Il signie que l'installation tente de produire du chauage et/ou de l'eau chaude malgré un problème. Cela peut signifier que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique produit de la chaleur et/ou de l'eau chaude.
ATTENTION!
Pour pouvoir sélectionner « Fonctionnement aux. », vous devez sélectionner une alarme d'action dans le menu 7.1.8.1 - « Actions alarme » du produit principal.
ATTENTION!
La sélection de « Fonctionnement aux. » ne revient pas à corriger le problème à l'origine du déclenchement de l'alarme. Le voyant d'état restera donc rouge.
DÉPANNAGE
ERREUR DE COMMUNICATION
RMU S40 a perdu le contact avec le produit principal.
Connexion sans I
- vériez que le produit principal et RMU S40 se trouvent à portée l'un de l'autre.
- En cas de signal faible entre le produit principal et un accessoire d'une zone, un répéteur (RPP 10) peut être installé pour amplifier le signal entre les zones.
Connexion laire
- Vériez que le câble est correctement connecté entre RMU S40 et le produit principal.
- Vériez que les adresses du menu « Installation » de l'unité d'ambiance et que le menu 7.2.1 du produit principal correspondent.
L'ÉCRAN EST ÉTEINT
Aucune information n'est achée à l'écran.
- Appuyez sur l'écran pour vérifier que l'économiseur d'écran est actif.
- Vériez que le bouton Marche/Arrêt est réglé sur Marche.
- Vériez que le câble est correctement connecté entre RMU S40 et le produit principal.
- Si le mode nuit est déni pour RMU S40, l'écran est éteint. (Voir Menu 1 - Mode nuit.)
Données techniques

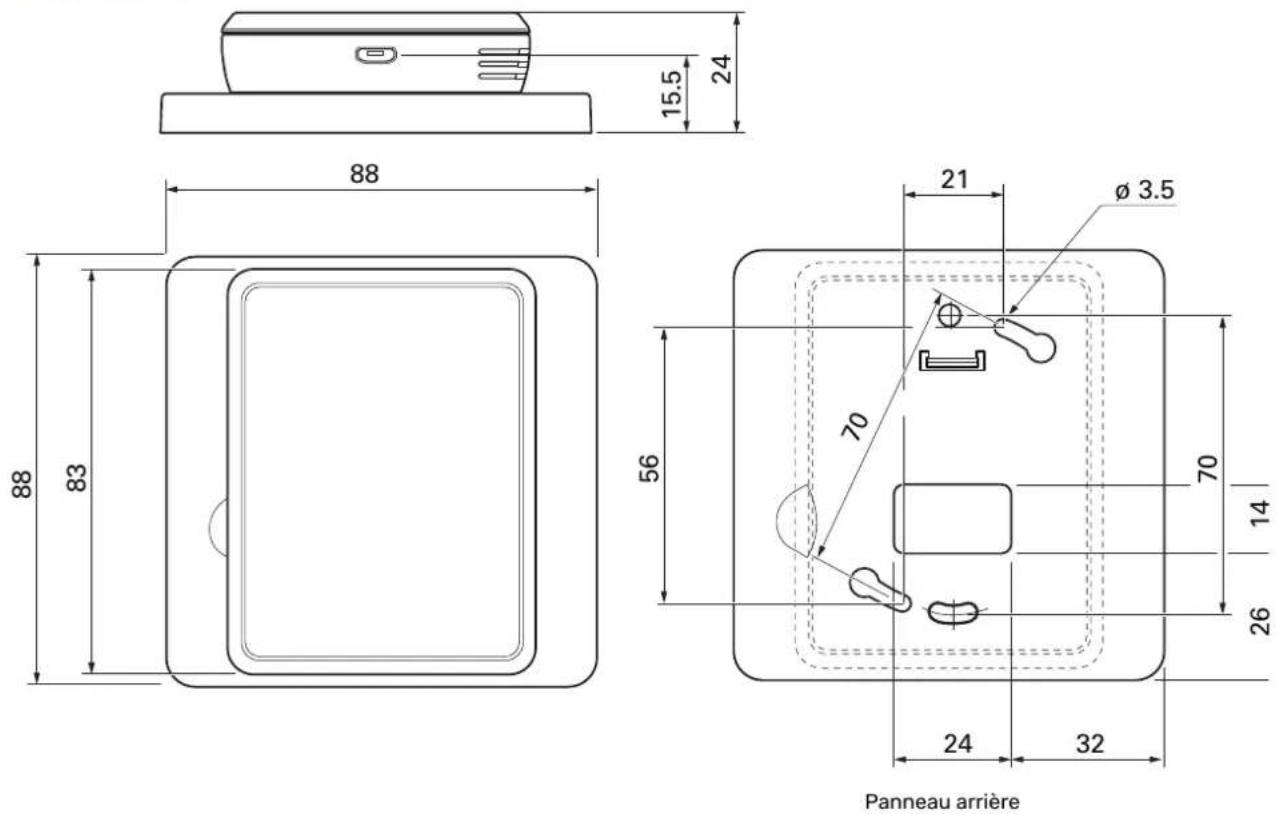

DIMENSIONS

CARACTÉRISTIQUES TECHNIQUES
| RMU S40 | ||
| 12 VCC 100 mATension nomi | ||
| 24 VAC 120 mATension nomi | ||
| 5 VCC 250 mATension nomir | ||
| IP20Indice de protection | ||
| 0,33kVValeur nominale p | ||
| 2Champ électromagnéti | ||
| Unités sans l | ||
| 3,5dbm2,405 - Puissanc | ||
| Divers | ||
| Type 1Mode de fonctionn | ||
| Plage de fonctionnement, température | °C | 5 - 55 |
| %HRPlage de fonctionnement, humidité | ||
| Température ambiante | °C | 5 - 50 |
| Dimensions et poids | ||
| Panneau arrière (largeur x hauteur x profondeur) | mm | 88 x 88 x 8 |
| Dimensions du panneau d'achage (largeur x hauteur x profondeur) | mm | 64 x 85 x 16 |
| Poids | g | 80 |
| Données produit | ||
| Réf. | 067 650 | |
Nederlands
Rue du Pou du Ciel, 01600 ReyrieuxTel: +49 (0)5141 75 46 -0
Tél: 04 74 00 92 92
info@nibe.fr
nibe.fr
