MODE D'EMPLOI SMO 40 Nibe

Bouton OK (confirmer/sélectionner)

Bouton Retour (retour/annuler/quitter)

Bouton de commande

(déplacer/augmenter/réduire)

Vous trouverez une explication détaillée des fonctions des différents b' à la page 11.

Vous trouverez une explication concernant la navigation entre les différ menus et les réglages à effectuer à la page 17.

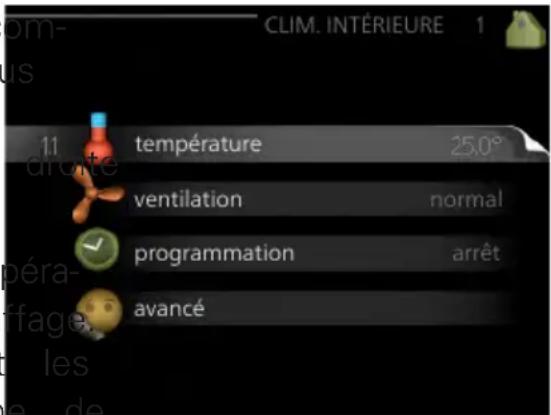

Définir la température intérieure

TEMPORATE INTERIEURE 5° EAU CHAUBE MON POTALIZATION INROS

250 6 8 8 9

Le réglage de la température intérieure est accessible en appuyant de sur le bouton OK, quand vous êtes dans le mode démarrage du me. Pour plus d'informations à ce sujet, reportez-vous à la page 26.

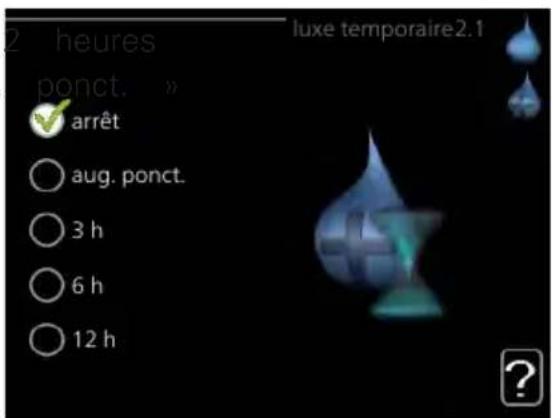

Augmenter le volume d'eau chaude

Pour augmenter provisoirement la quantité d'eau chaude (si votre SMC est équipé d'un chauffe-eau), tournez d'abord le bouton de commande position de menu 2 (goutte d'eau) puis appuyez deux fois sur le b€ Pour plus d'informations à ce sujet, reportez-vous à la page 48.

En cas de problèmes d'inconfort

En cas de problème d'inconfort, vous pouvez prendre certaines mesur avant de contacter votre installateur. Voir page 81 pour de plus amp cations.

Table des matières

41 Info
4Données
6Informat
9SMO 4
102 Le
10Fonction
10Prise d
22Entretier
253 SM
25Dé nir
48Dé nir
53Obtenir
57Régler
814 Proi
81Menu
81 Gestion
85Chauf.
875 Dor
886 Glo:
93Index
98Contac

1 Informations importantes

Données d'installation

	SMO 40Produit
Numéro de série
Numéro de série, pompe à cha-leur
Date d'installation
Installateur
Type de branchement
Ballon tampon/ballon d'eau chaude
Pompe à chaleur/capacité
Type de chauffage suppl./puissa-nce

	NomNum.	défaut	RéglageRéglages par

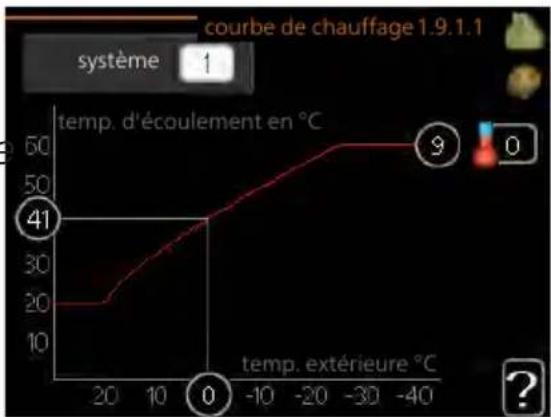

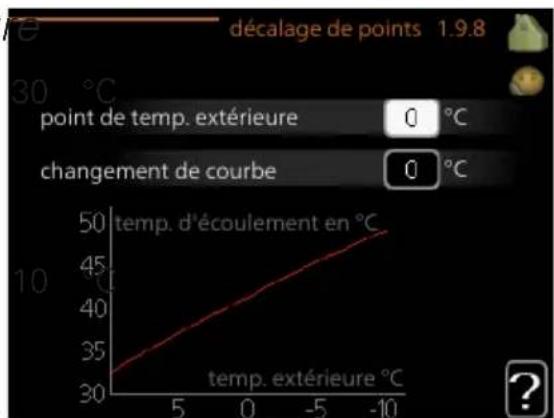

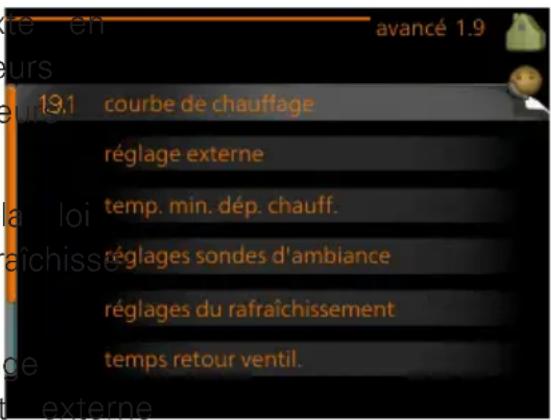

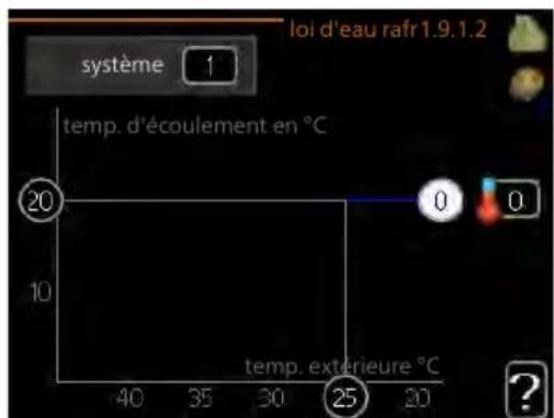

1.9.1	de la courbe)	0 / 9courbe	de chauffage (déca

Toujours indiquer le numéro de série.

Il est certi é par la présente que l'installation a été effectuée ment aux instructions du manuel d'installation fourni par NIBEet glementations en vigueur.

____Signature____

Informations relatives à la sécurité

Cet appareil peut être utilisé par des enfants à 8 ans ainsi que des personnes à capacités physici sensorielles et mentales réduites, ou sans expérience ni connaissance de l'appareil, à condition qu'ils sois sous la supervision d'un tiers ou qu'ils aient eu plication concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus. Les en ne doivent pas jouer avec l'appareil. Le nettoyage maintenance de l'appareil ne peut être effectué par enfants sans surveillance.

Tous droits réservés pour les modi cations de des et techniques.

©NIBE 2019.

SMO 40 doit être raccordé à un interrupteur sectic. La section du câble doit être dimensionnée en fon du calibre de fusible utilisé.

Si le câble d'alimentation est endommagé, seul(e) N son représentant de service ou une personne autori peut le remplacer a n d'empêcher tout danger et image.

SYMBOLES

REMARQUE!

Ce symbole indique un danger pour l'utilisateur ou l'appare

ATTENTION!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation.

ASTUCE

Ce symbole indique des astuces pour vous permettre d'uti plus facilement le produit.

NUMÉRO DE SÉRIE

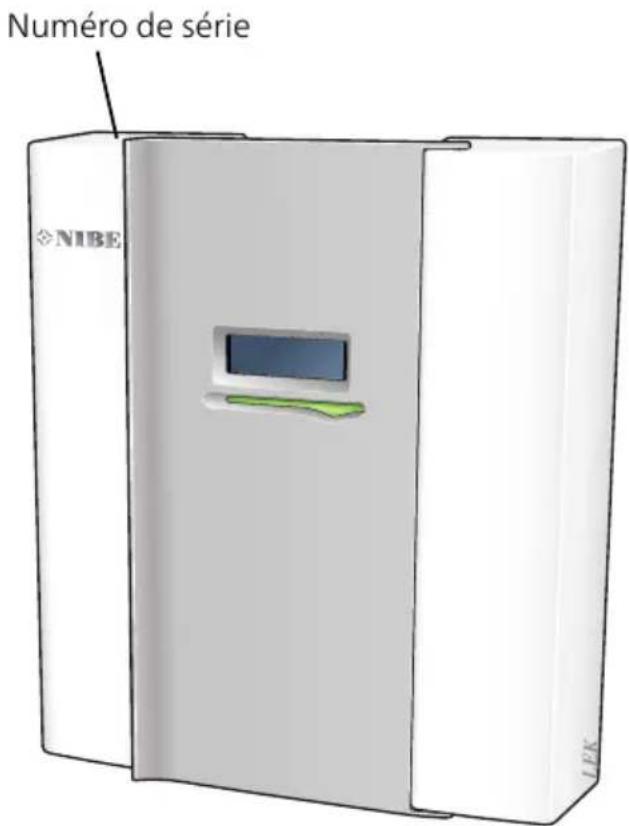

Le numéro de série gure sur le cache du module de comma le menu d'informations (menu 3.1).

Numéro de série NIBE

ATTENTION!

Le numéro de série du produit (14 chiffres) est requis p l'entretien et l'assistance.

SMO 40 - Un excellent choix

SMO 40 est un module de commande électrique conçu pour a votre foyer en chaleur bon marché et écologique. La production leur est able et économique grâce à une pompe à chaleur à un accumulateur/Préparateur ECS NIBE.

Un appoint de chauffage (à l'électricité ou au gaz, par exemple) s'activer automatiquement en cas d'imprévu ou d'urgence.

EXCELLENTES PROPRIÉTÉS POUR SMO 40 :

- Écran facile à lire

Le module de commande est équipé d'un écran facile à lire, menus faciles à comprendre, pour vous permettre de paramètre lement une température intérieure confortable.

• Véri cation de l'ensemble de l'installation

SMO 40 est installé avec une ou plusieurs pompes à chaleur NIBE compatibles. Le module de commande est connecté aux à chaleur air/eau, ce qui signi e que tous les réglages importa peuvent être effectués dans SMO 40. SMO 40 peut contrôler lation de chauffage dans son ensemble et prendre en charge fonctions accessoires.

2 Le module de contrôle : l de la maison

Fonctionnement du module de contré

SMO 40 est un module de commande électrique simple qui, ce à une pompe à chaleur air/eau NIBE, un préparateur ECS/ballon et un chauffage additionnel (électrique/chaudière à oul ou à gaz exemple), forme une installation complète. Il commande entre aut pompe à chaleur, les pompes de circulation, les vannes d'inversi l'appoint pour chauffer votre maison de la manière la plus ef ci nomique et écologique possible.

Prise de contact avec le SMO 40

INFORMATIONS EXTERNES

Quand la porte du module de commande est fermée, il est po voir les informations via une fenêtre et un voyant d'état.

-5° 22° 54° Fenêtre d'informations Voyant d'état

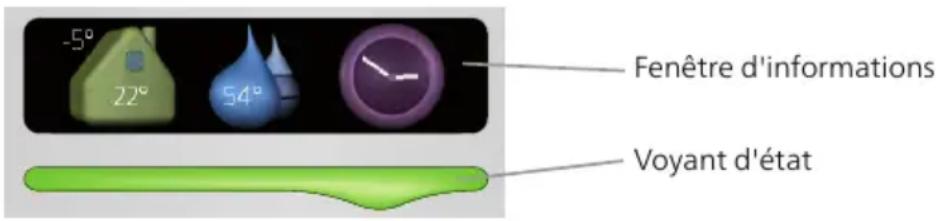

Fenêtre d'informations

La fenêtre d'informations affiche une partie de l'écran figurant su d'affichage (située derrière la porte du module de commande). La d'informations peut afficher différents types d'information (par exer les températures, l'heure ou le statut).

Vous êtes libre de sélectionner les informations que vous souhacher dans la fenêtre d'informations. Vous pouvez saisir votre projection d'informations à partir de l'af cheur. Ces informations sont ci ques à la fenêtre d'informations et disparaissent dès que la avant de la porte du module de commande est ouverte.

Les instructions relatives au réglage de la fenêtre d'informations à la page 72.

Voyant d'état

Le voyant d'état indique le statut du module de commande : verte allumée en continu en fonctionnement normal, lumière jaune mée en continu quand le mode Urgence est activé ou lumière lumée en continu si une alarme a été déclenchée.

La gestion des alarmes est décrite à la page 81.

UNITÉ D'AFFICHAGE

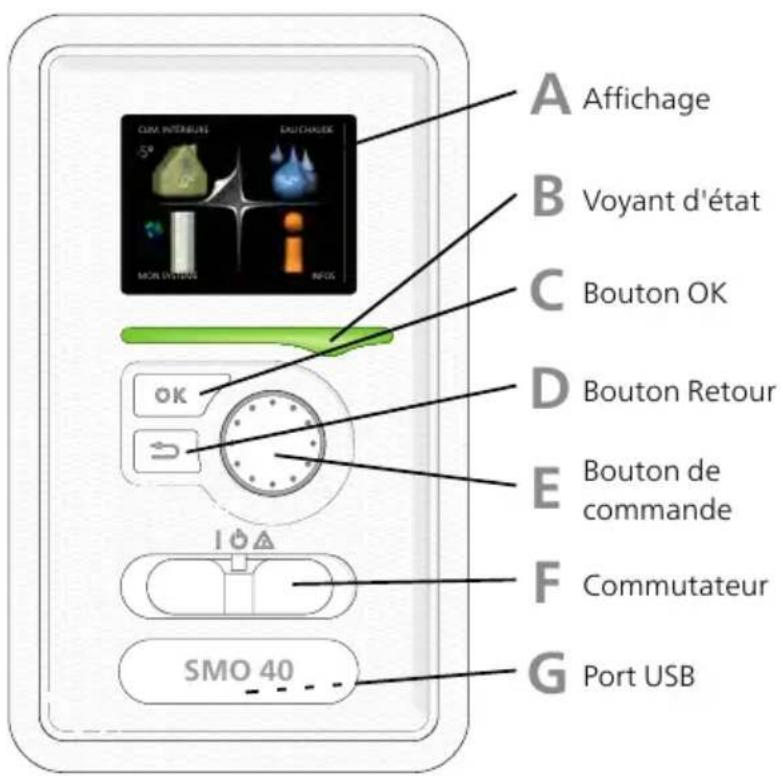

A Affichage B Voyant d'état C Bouton OK D Bouton Retour E Bouton de commande F Commutateur G Port USB

Un af cheur se trouve derrière la porte du module de comman vous permettre de communiquer avec SMO 40. Ici, vous pouvez

- activer, désactiver ou régler l'installation en mode Urgence.

- régler la température intérieure, l'eau chaude, ainsi que l'instal en fonction de vos besoins.

- recevoir des informations concernant les réglages, les états et férents événements.

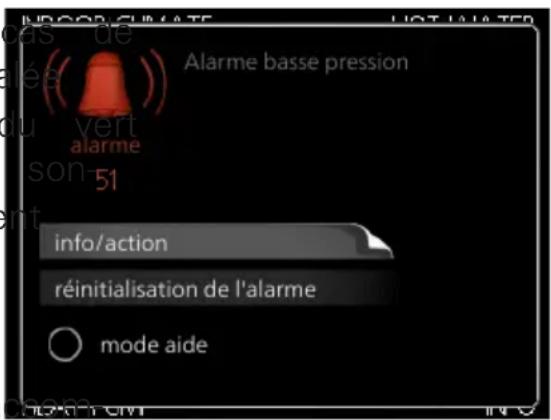

- observer différents types d'alarmes et recevoir des instructions pouvoir les recti er.

A Af chage

L'écran af che des instructions, les réglages et des informations fonctionnement. Vous pouvez facilement parcourir les menus et l'options pour régler la température ou obtenir les informations d'vous avez besoin.

B Voyant d'état

Le voyant d'état indique le statut du module de commande. Il

• vert en fonctionnement normal ;
- jaune en mode secours ;
- rouge si une alarme a été déclenchée.

C Bouton OK

Le bouton OK vous permet de :

- con rmer des sélections de sous-menus/options/valeurs dé- nies/pages dans le guide de démarrage.

D Bouton Retour

Le bouton Retour vous permet de :

• revenir au menu précédent ;
- modi er un réglage qui n'a pas été con rmé.

E Bouton de commande

Le bouton de commande peut être tourné vers la droite ou la Vous pouvez :

• parcourir les menus et les options ;
- augmenter ou diminuer les valeurs ;
- changer de page dans le cas d'instructions présentées sur p pages (par exemple, aide et infos d'entretien).

F Commutateur

Trois positions sont possibles pour le commutateur :

• Marche I ()
  • Veille 🔊 )
• Mode secours( )

Le mode secours doit être utilisé uniquement en cas de défaut module de commande. Dans ce mode, le compresseur de la p à chaleur est mis hors tension et l'appoint électrique se met e L'écran du module de commande est éteint et le voyant d'état en jaune.

G Port USB

Le port USB est caché sous le badge plastique sur lequel g nom du produit.

Le port USB est utilisé pour mettre à jour le logiciel.

Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « ciel » pour télécharger la dernière version du logiciel pour votr- lation.

SYSTÈME DE MENUS

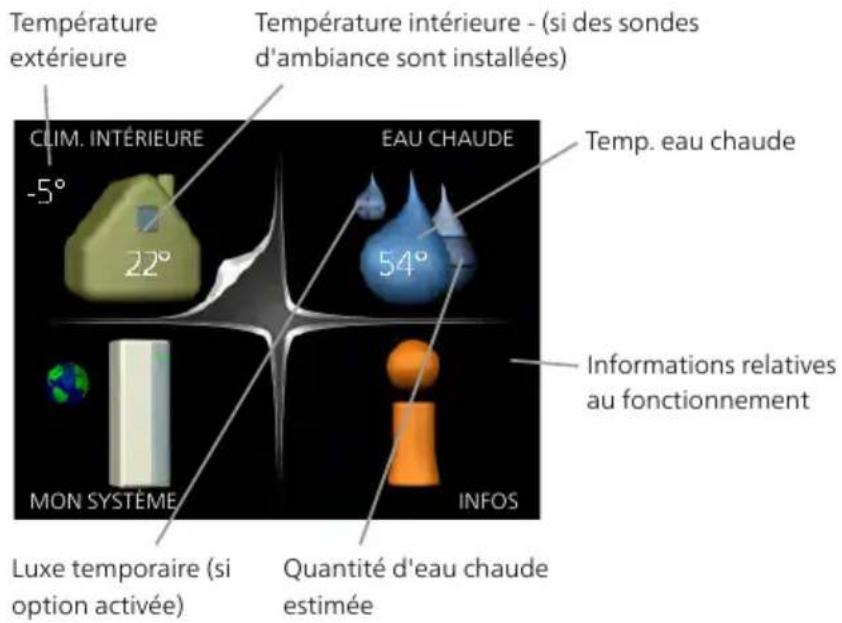

Lorsque la porte du module de commande est ouverte, les qua cipaux menus du système de menus ainsi que certaines informa élémentaires s'af chent à l'écran.

Température extérieure Température intérieure - (si des sondes d'ambiance sont installées) CLIM. INTÉRIEURE -5° 22° EAU CHAUBE Temp. eau chaude 54° MON SYSTÈME INFOS Luxe temporaire (si option activée) Quantité d'eau chaude estimée Informations relatives au fonctionnement

Menu 1	CLIM. INTÉRIEURERéglage et programmation de la température intérieure. Voir page 26.

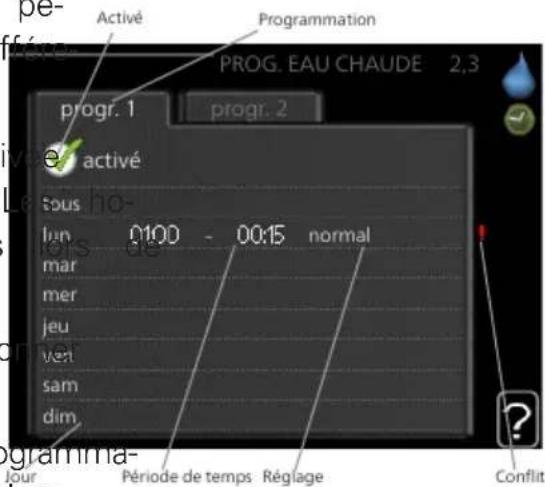

Menu 2	EAU CHAUDERéglage et programmation de la production d'eau chaude sanitaire. Voir 48.Ce menu s'af che uniquement si un chauffe-eau est installé dans le s

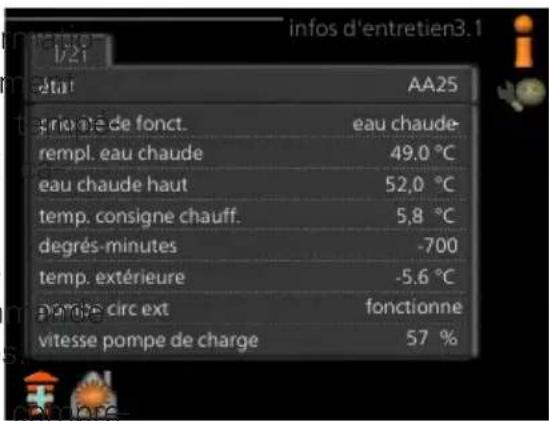

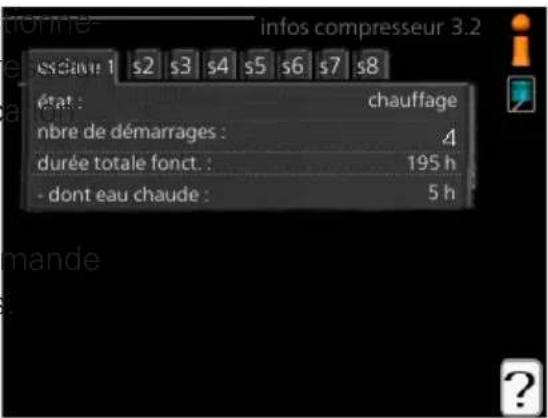

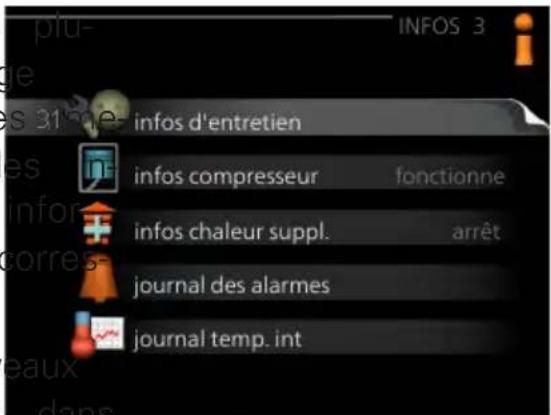

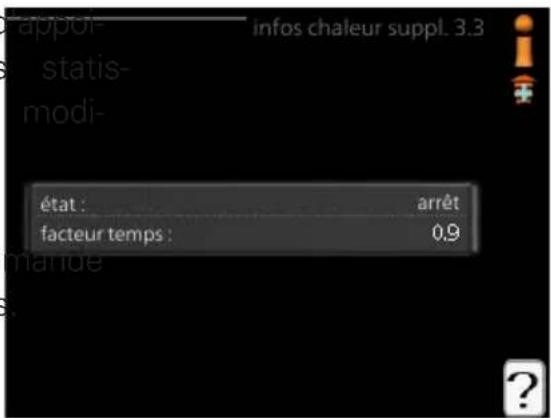

Menu 3	INFOSAffichage de la température et d'autres informations de fonctionnement e au journal d'alarmes. Voir page 53.

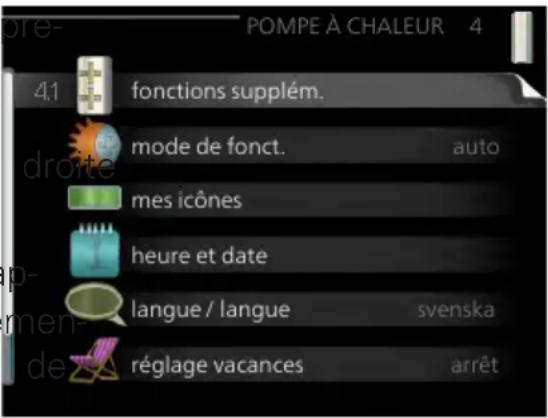

Menu 4	MON SYSTÈMEPour le réglage de l'heure, de la date, de la langue, de l'af chage, c fonctionnement, etc., voir page 58.

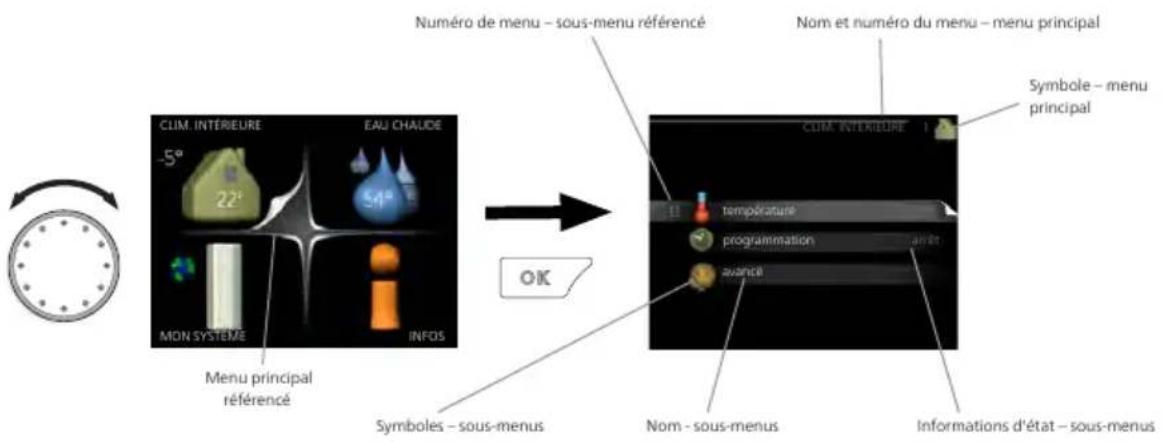

Symboles à l'écran

Les symboles suivants peuvent apparaître à l'écran pendant le fenement.

	DescriptionSymbole
	Ce symbole apparaît à côté du panneau d'informations si I menu 3.1 contient des informations importantes.
	Ces deux symboles indiquent si le compresseur situé dans module extérieur ou l'appoint de chauffage situé dans l'inst tion est bloqué via SMO 40.Ils peuvent, par exemple, être bloqués en fonction du mo fonctionnement sélectionné via le menu 4.2, si le blocage programmé via le menu 4.9.5 ou si une alarme s'est pro et empêche l'un des deux de fonctionner. Verrouillage du compresseur. Verrouillage de l'appoint électrique
	Ce symbole apparaît si le mode d'augmentation périodique le mode Luxe pour l'eau chaude est activé.

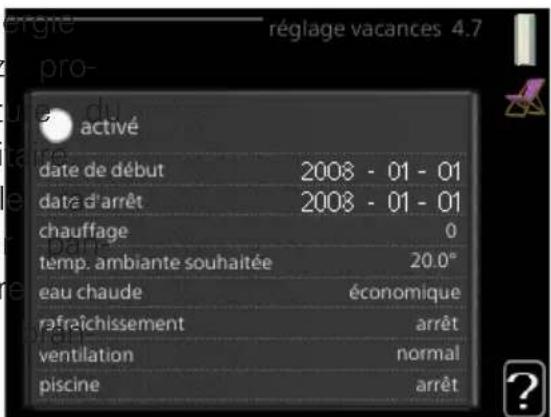

	Ce symbole indique si le « réglage vacances » est actif
[8x8c]	Ce symbole indique si la SMO 40 communique avec NIBE Uplink.
	Ce symbole indique le réglage du ventilateur s'il diffère du glage normal.Accessoire nécessaire.
	Ce symbole est visible dans les installations équipées d'acc soires solaires actifs.
	Ce symbole indique si le chauffage de la piscine est actiAccessoire nécessaire.

	DescriptionSymbole
	Ce symbole indique si le rafraîchissement est actif. Une pompe à chaleur avec fonction de rafraîchissem quise.

Numéro de menu – sous-menu référencé Nom et numéro du menu – menu principal CLIM. INTÉRIEURE EAU CHAUBE -5° 22° 54° MON SYSTEME INFOS Menu principal référencé OK Symboles – sous-menus Nom - sous-menus Symbole – menu principal CLIM. INTÉRIEURE température programmation avance Informations d'état – sous-menus

Fonctionnement

Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La position sélectionnée s'affiche en blanc et/ou a un coin relevé.

Sélection d'un menu

Pour se déplacer dans le système de menus, sélectionnez un principal et appuyez sur le bouton OK. Une nouvelle fenêtre s'af à l'écran avec les sous-menus.

Sélectionnez l'un des sous-menus en appuyant sur le bouton Ok

Sélection d'options

Dans un menu d'options, l'option en cours de sélection est indiquée par une petite coche verte.

Pour sélectionner une autre option :

1. Cliquez sur l'option souhaitée. L'une des options est alors pré-sélectionnée (en blanc).
2. Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée.

Réglage d'une valeur

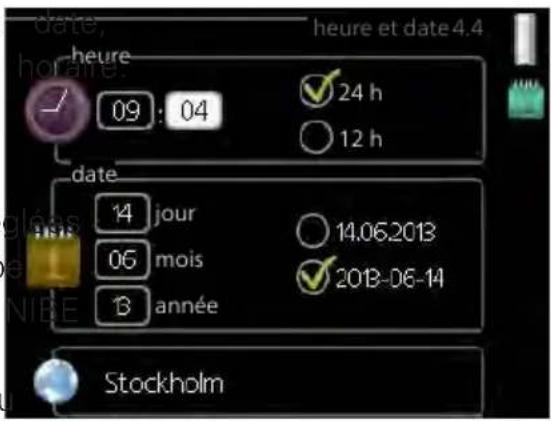

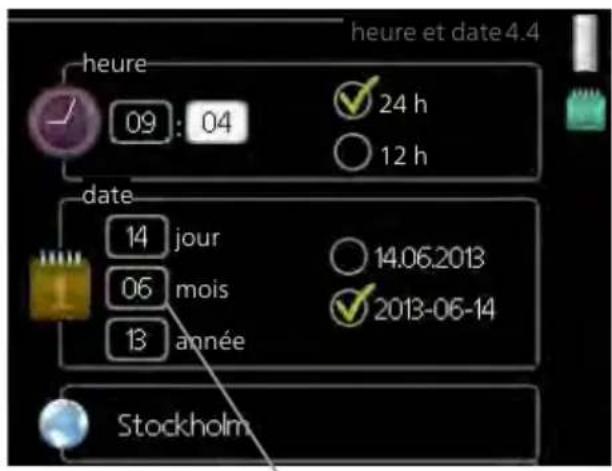

heure et date 4.4 09 : 04 24 h 12 h date 14 jour 06 mois 13 année 14.06.2013 2013-06-14 Stockholm

Valeurs à modifier

Pour dé nir une valeur :

1. Sélectionnez la valeur souhaitée à l'aide du bouton de commande.
2. Appuyez sur le bouton OK. L'arrière-plan de la valeur s'af ch en vert pour vous indiquer que vous vous trouvez dans le r de réglage.
3. Tournez le bouton de commande vers la droite pour04augmente la valeur et vers la gauche pour la réduire.
4. Appuyez sur le bouton OK pour con rmer la valeur ^04 que vou venez de dé nir. Pour modi er et revenir à la valeur d'origir appuyez sur le bouton Retour.

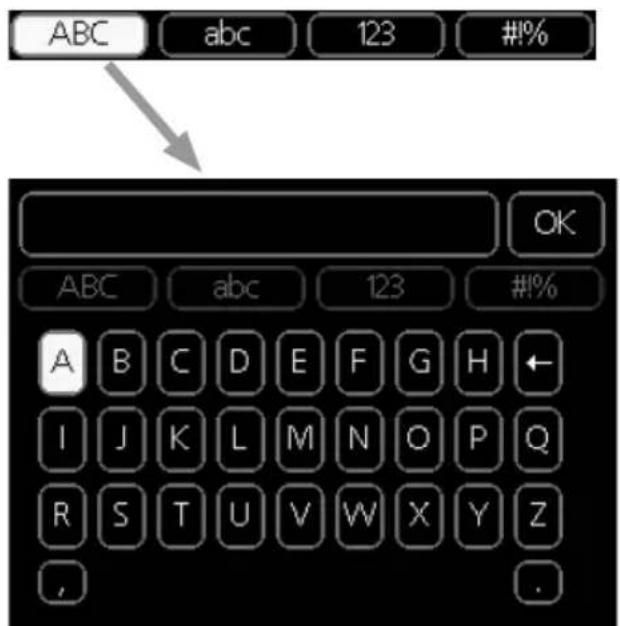

Utilisez le clavier virtuel

OK ABC abc 123 #! Differences claviers

Dans certains menus où du texte doit être saisi, un clavier vir accessible.

En fonction du menu, vous pouvez avoir accès à différentes pc caractères que vous pouvez sélectionner à l'aide de la molette mande. Pour modi er le tableau des caractères, appuyez sur le Précédent. Si un menu dispose uniquement d'une police de cara le clavier s'af che directement.

Quand vous avez terminé d'écrire, marquez « OK » et appuyez bouton OK.

Navigation entre les fenêtres

Un menu peut comprendre plusieurs fenêtres. Tournez le bouton commande pour parcourir les différentes fenêtres.

Fenêtre du menu Nombre de fenêtres actuel dans le menu

Navigation entre les fenêtres du guide de démarrage.

1/33 langue 4.6i

Flèches permettant de parcourir les différentes fenêtres du guide de démarrage

1. Appuyez sur le bouton de commande jusqu'à ce que l'une de en haut à gauche (au niveau du numéro de la page) ait é née.
2. Appuyez sur le bouton OK pour changer d'étape dans le gu démarrage.

Menu Aide

Plusieurs menus sont dotés d'un symbole vous indiquant qu'aide supplémentaire est disponible.

Pour accéder à l'aide :

1. sélectionnez le symbole Aide à l'aide du bouton de commande
2. Appuyez sur le bouton OK.

Le menu Aide comprend plusieurs fenêtres que vous pouvez pa avec le bouton de commande.

Entretien de SMO 40

VÉRIFICATIONS RÉGULIÈRES

Votre pompe à chaleur nécessite un entretien minimal après sa service. Par ailleurs, il est recommandé de véri er régulièrement installation. Pour plus d'informations concernant l'entretien des pom à chaleur et/ou des réservoirs à accumulation/chauffe-eau, veuillez rapporter au manuel concerné.

Si un événement anormal survient, des messages concernant le nctionnement s'affichent à l'écran sous forme de divers textes d Voir la section sur la gestion des alarmes à la page 81.

ASTUCES D'ÉCONOMIE

Votre installation génère de la chaleur et de l'eau chaude. Cela sible grâce aux réglages de contrôle con gurés.

Les facteurs ayant un effet sur la consommation d'énergie peuvent les suivants : la température intérieure, la consommation d'eau de le niveau d'isolation de la maison ou encore si celle-ci compte grandes fenêtres. La position de la maison, comme par exemple sition au vent, constitue un autre facteur.

De même, respectez les conseils suivants :

• Ouvrez complètement les vannes thermostatiques (excepté dans pièces où vous souhaitez qu'il fasse plus frais). Les thermostat tissent le débit du système de chauffage, ce que SMO 40 c compenser en augmentant la température. L'installation fonctionne donc plus et consomme davantage d'énergie.
• Vous pouvez diminuer la température lorsque vous n'êtes pas vous en programmant « réglage vacances » dans le menu 4.1 page 73 pour de plus amples instructions.
• Activée, la fonction « Économie d'eau chaude » vous permet mmer moins d'énergie.

Consommation énergétique

consonmation annuelle

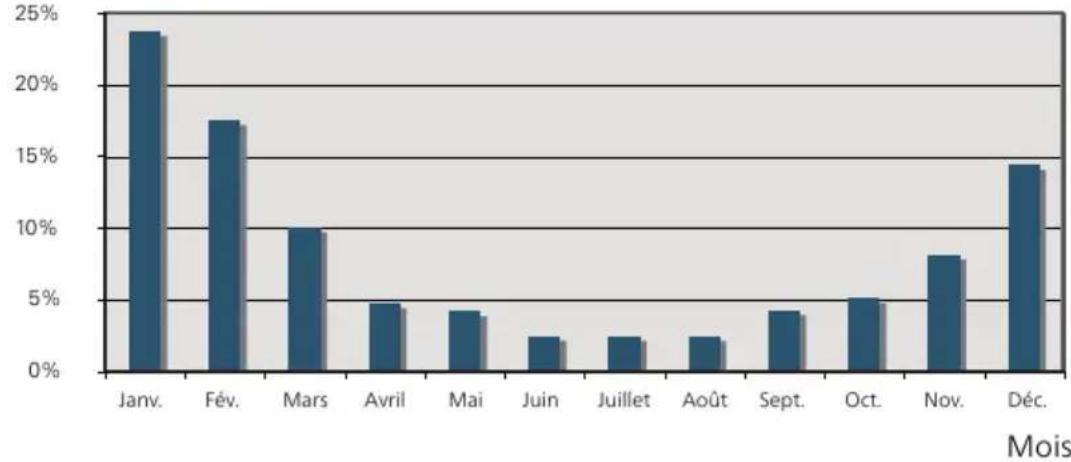

Lorsque la température intérieure est augmentée d'un degré, la mmation énergétique augmente d'environ 5 %.

Électricité domestique

Il a été calculé par le passé que la consommation annuelle d'domestique d'un foyer suédois moyen était d'environ 5000 kWh. jourd'hui, la consommation énergétique varie généralement entre 6000-12000 kWh par an.

Matériel	Puissance normale (W)		Consommation annuelle moyenne (kWh)
	Fonctionnement	Veille
Téléviseur (fonctionnement : 5 h/jour, veille : 19 h/jour)	200	2	380
Box internet (fonctionnement : 5 h/jour, veille : 19 h/jour)	11	10	90
DVD (fonctionnement : 2 h/semaine)	15	5	45
Console de jeux de salon (fonctionnement : 6 h/semaine)	160	2	67
Radio/chaîne stéréo (fonctionnement : 3 h/jour)	40	1	50
Ordinateur avec écran (fonctionnement : 3 h/jour, veille 21 h/jour)	100	2	120
Ampoule (fonctionnement 8 h/jour)	60	-	175

Matériel	Puissance normale (W)		Consommation annuelle moyenne (kWh)
			58-20Spot, ha
			165-100Climatis
			380-120Congéla
40 min/jour)			365-1500Poêle,
			310-3000Poêle,
nnement 1 fois/jour)			730-2000Lave-va
			730-2000Machir
			730-2000Sèche-
			100-1000Aspirat
1 h/jour, 4 mois/an)			50-400Résistan
4 mois/an)			100-800Chauffe-

Ces valeurs sont des exemples approximatifs.

Exemple : une famille avec 2 enfants vit dans une maison éq 1 téléviseurs, 1 box internet, 1 lecteurs de DVD, 1 consoles d salon, 2 ordinateurs, 3 chaînes stéréo, 2 ampoules dans les WO poules dans la salle de bain, 4 ampoules dans la cuisine, 3 a l'extérieur, une machine à laver, un sèche-linge, un lave-vaisselle, réfrigérateur, un congélateur, un four, un aspirateur, une résistance carter = 6240 kWh d'électricité domestique par an.

Compteur électrique

Véri ez régulièrement, de préférence une fois par mois, le comp électrique. Vous pourrez ainsi observer tout changement survenu la consommation énergétique.

3 SMO 40 - à votre service

Dé nir la température intérieure

APERÇU

Sous-menus

Le menu CLIM. INTÉRIEL c prend plusieurs sous-menus. Vou trouverez les informations d'état pour le menu correspondant à des menus.

température Réglage de la température pour le système de chauffage. Les informations d'état indiquent les valeurs dé nies pour le système de chauffage.

CLIM. INTÉRIEURE 1 11 droite température 25.0° ventilation normal programmation arrêt avancé

ventilation Réglage de la vitesse du ventilateur. Les informations indiquent le réglage sélectionné. Ce menu s'af che uniquement s module d'extraction d'air est branché (accessoire).

programmation Programmation du chauffage, du rafraîchissement et de la ventilation. L'information d'état « réglage » s'af che à l'écous vous avez réglé une programmation mais que celle-ci n'est pas pour le moment, « réglage vacances » s'af che à l'écran si la mation de vacances est active en même temps que la program ordinaire (la fonction vacances reste prioritaire), « actif » s'affiche si une partie de la programmation est active. Dans le cas con verrez apparaître « arrêt ».

avancé Réglage de la loi d'eau, ajustement avec le contact ext valeur minimale de la température d'alimentation, sonde d'ambiano fonction de rafraîchissement.

Menu 1.1

TEMPÉRATURE

Si plusieurs systèmes de chauffage installés dans l'habitation, cela sera qué à l'écran par un thermomètre chaque système.

Choisissez entre le chauffage ou le chissement, puis réglez la tempérant souhaitée dans le menu suivant « rature de chauffage/rafraîchissement dans le menu 1.1.

Réglage de la température (avec sondes d'ambiance installées et activées) :

chauffage

Plage de réglage : de 5 à 30

Valeur par défaut : 20

rafraîchissement (accessoire nécessaire)

Plage de réglage : de 5 à 30 °C

Valeur par défaut : 25

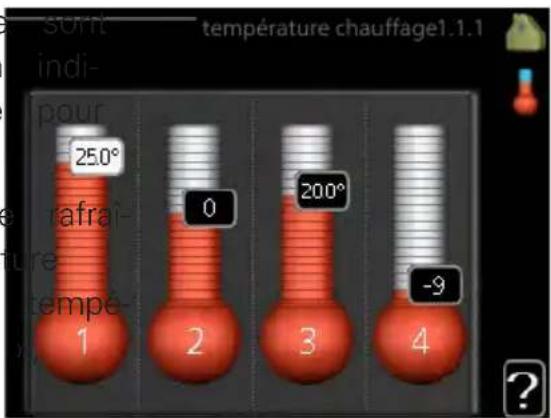

sort indi- pour 250° 0 200° -9 1 2 3 4 tempé- ?

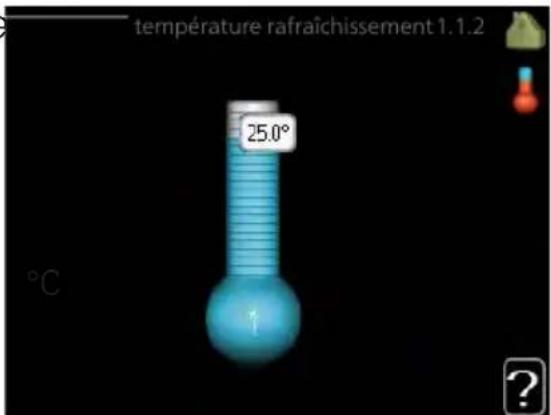

température rafraîchissement 1.1.2 25.0° °C 1 ?

La valeur s'af che à l'écran en °C si le système d'émission est régul sonde d'ambiance.

ATTENTION!

Un système de chauffage avec inertie, comme un plancher chau n'est pas adapté pour un pilotage par sonde d'ambiance.

Pour modi er la température ambiante, utilisez le bouton de commande ctionnez la température souhaitée à l'écran. Con rmez le nouveau réglag appuyant sur le bouton OK. La nouvelle température s'af che à l'écran du symbole.

Réglage de la température (sans sonde d'ambiance act

Plage de réglage : -10 à +10

Valeur par défaut : 0

L'écran d'af chage indique les valeurs dé nies pour le chauffage (décalag la courbe). Pour augmenter ou baisser la température intérieure, augmen réduisez la valeur af chée à l'écran.

Utilisez le bouton de commande pour dé nir une nouvelle valeur. Con r nouveau réglage en appuyant sur le bouton OK.

Le nombre d'incréments nécessaires pour augmenter la température intériel d'un degré dépend de l'installation de chauffage. Augmenter d'un seul ir suft en général mais dans certains cas plusieurs incréments sont néce Réglage de la valeur souhaitée. La nouvelle valeur s'af che à l'écran à symbole.

ATTENTION!

L'augmentation de la température ambiante peut être ralentie par vannes thermostatiques dont sont équipés les radiateurs ou le plan chauffant. Il faut donc ouvrir complètement les vannes thermostatique sauf dans les pièces où une température plus basse est souhai exemple, les chambres).

ASTUCE

Attendez 24 heures pour que la température ambiante ait le ter se stabiliser avant de modi er le réglage.

S'il fait froid à l'extérieur et que la température ambiante est trac augmentez d'un incrément la pente de la courbe à partir du m 1.9.1.1.

S'il fait froid à l'extérieur et que la température ambiante est t vée, réduisez d'un incrément la pente de la courbe à partir du 1.9.1.1.

S'il fait chaud à l'extérieur et que la température ambiante est basse, augmentez d'un incrément la valeur à partir du menu 1.

S'il fait chaud à l'extérieur et que la température ambiante est élevée, diminuez d'un incrément la valeur à partir du menu 1.1.

VENTILATION (ACCESSOIRE NÉCESSAIRE)

Plage de réglage : normal et 1-4

Valeur par défaut : normal

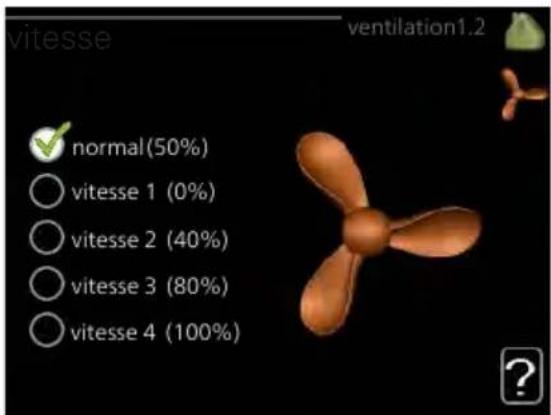

vitesse ventilation1.2 normal(50%) ○ vitesse 1 (0%) ○ vitesse 2 (40%) ○ vitesse 3 (80%) ○ vitesse 4 (100%)

Vous pouvez ici augmenter ou réduire temporairement la ventilation à l' de l'habitation.

Lorsqu'une nouvelle vitesse est sélectionnée, un compte à rebours se dé Une fois le temps écoulé, la ventilation réadopte son réglage normal.

Il est possible de changer, si nécessaire, ces différentes minuteries dar menu 1.9.6.

La vitesse du ventilateur apparaît entre parenthèses (en pourcentage) après chaque alternative de vitesse.

ASTUCE

Pour régler des changements de périodes plus longues, utilisez l'action Vacances ou Programmation.

PROGRAMMATION

Dans le menu programme la te rature intérieure (chauffage/rafraîchissement/ventilation) est programmée po chaque jour de la semaine.

Vous pouvez également programmer plus longues durées pendant une p sélectionnée (vacances) à partir du 4.7.

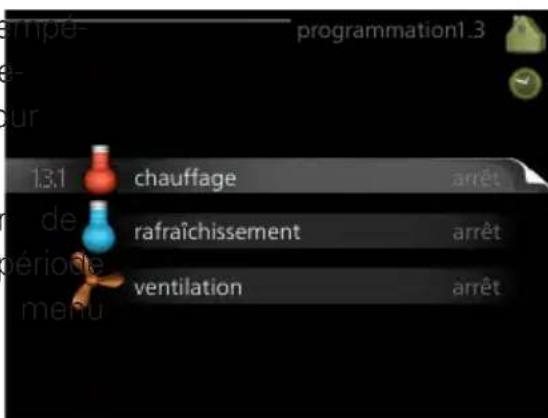

13.1 chauffage arrêt de rafraîchissement arrêt période ventilation arrêt menu

CHAUFFAGE

Vous pouvez programmer ici jusqu'à trois périodes d'augmentation ou de nution de la température chaque jour. Augmenter d'un seul incrément s général à modi er la température ambiante d'un degré, mais dans certa plusieurs incréments sont nécessaires.

Si une sonde d'ambiance est installée et activée, la température ambiar haitée (en °C) est dé nie pendant la période de temps.

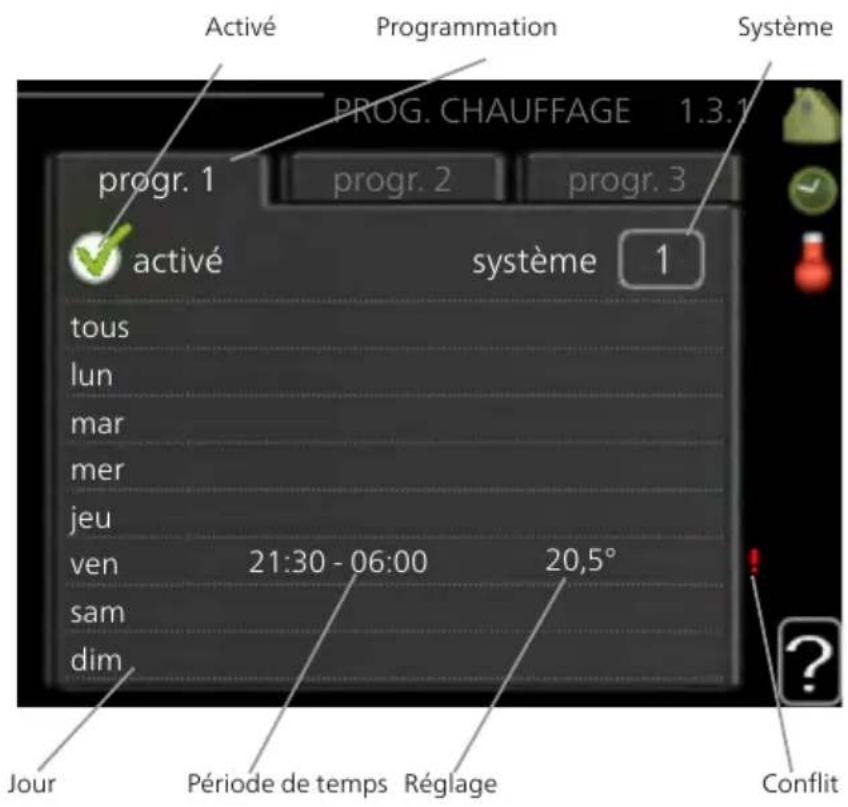

Activé Programmation Système PROG. CHAUFFAGE 1.3.1 progr. 1 progr. 2 progr. 3 activé système 1 tous lun mar mer jeu ven 21:30 - 06:00 20,5° sam dim Jour Période de temps Réglage Conflit

Programmation : permet de sélectionner la programmation à modi er.

Activé : permet d'activer ici la programmation pour la période sélectionr horaires dé nis ne sont pas affectés lors de la désactivation.

Système : permet de sélectionner le circuit de distribution auquel renvo programme correspondant. Cette alternative s'af che uniquement s'il existe plusieurs circuits de distribution.

Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Réglage : permet de dé nir le décalage de la courbe de chauffage par au menu 1.1 pendant la programmation. Si une sonde d'ambiance est la température ambiante souhaitée est indiquée en °C.

Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

ASTUCE

Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE

Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.

La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

ATTENTION!

Les changements de température dans le logement prennent dumps. Par exemple, un chauffage au sol ne permet pas de sen différence notable de la température des pièces sur de courtes p de temps.

Menu 1.3.2

RAFRAÎCH. (POMPE À CHALEUR DOTÉE DE LA FONC RAFRAÎCHISSEMENT REQUISE)

Vous pouvez programmer ici quand la fonction de rafraîchissement est dans l'habitation et ce, pour deux périodes différentes par jour.

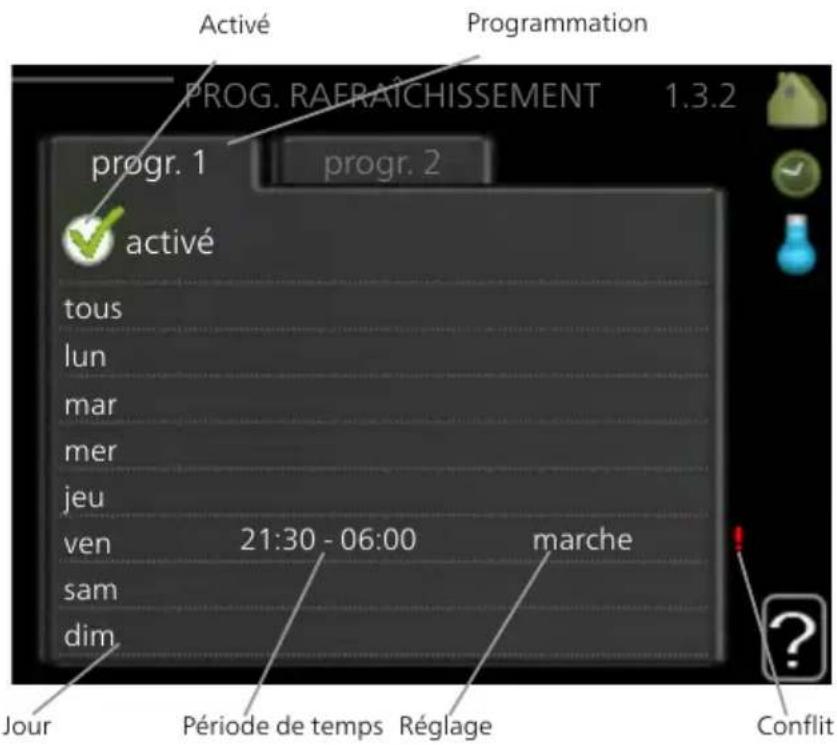

Activé Programmation PROG. RAERAÎCHISSEMENT 1.3.2 progr. 1 progr. 2 activé tous lun mar mer jeu ven 21:30 - 06:00 marche sam dim Jour Période de temps Réglage Conflit

Programmation : permet de sélectionner la programmation à modi er.

Activé : permet d'activer ici la programmation pour la période sélectionr horaires dé nis ne sont pas affectés lors de la désactivation.

Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Réglage : si le rafraîchissement n'est pas autorisé, indiquez-le ici.

Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

ASTUCE

Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE

Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.

La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

Menu 1.3.3

VENTILATION (ACCESSOIRE NÉCESSAIRE)

Vous pouvez programmer ici jusqu'à deux périodes d'augmentation ou de nution de la ventilation par jour.

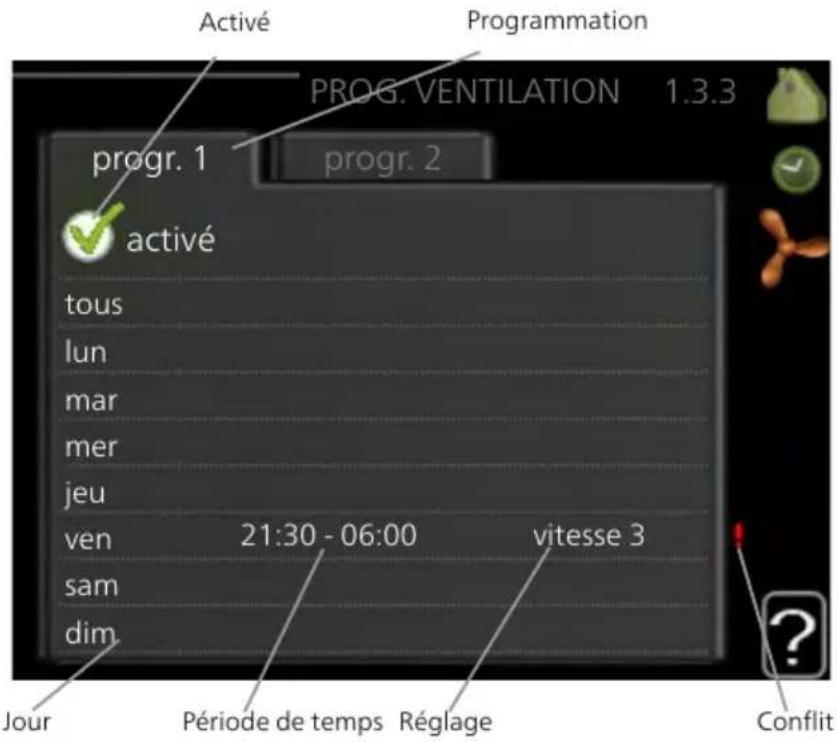

Activé Programmation PROG. VENTILATION 1.3.3 progr. 1 progr. 2 activé tous lun mar mer jeu ven 21:30 - 06:00 vitesse 3 sam dim. Jour Période de temps Réglage Conflit

Programmation : permet de sélectionner la programmation à modi er.

Activé : permet d'activer ici la programmation pour la période sélectionr horaires dé nis ne sont pas affectés lors de la désactivation.

Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Réglage : permet de dé nir la vitesse de ventilation souhaitée.

Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

ASTUCE

Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE

Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.

La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

ATTENTION!

Un changement notable sur une période plus longue peut engen un environnement intérieur de mauvaise qualité et des économies fonctionnement plus faibles.

AVANCÉ

Le menu avan comporte du tex orange et est destiné aux utilisate avancés. Ce menu comprend plusieurs sous-menus.

courbe Réglage de la pente de la d'eau pour le chauffage et le rafrement.

réglage extern Réglage du décalac de la loi d'eau lorsque le contact est branché.

de en evurs 19.1 courbe de chauffage réglage externe temp. min. dép. chauff. réglages sondes d'ambiance réglages du rafraîchissement temps retour ventil. g e externe avancé 1.9

temp. min. dép. cha chauffage.

réglages sondes d'ambian

réglages du rafraîchissement

Réglage de la température minimum du circuit

Réglages en fonction de la sonde d'ambian

Réglages de rafraîchissement.

temps retour ven Réglages du temps de retour du ventilateur dans d'un changement provisoire de la vitesse de ventilation.

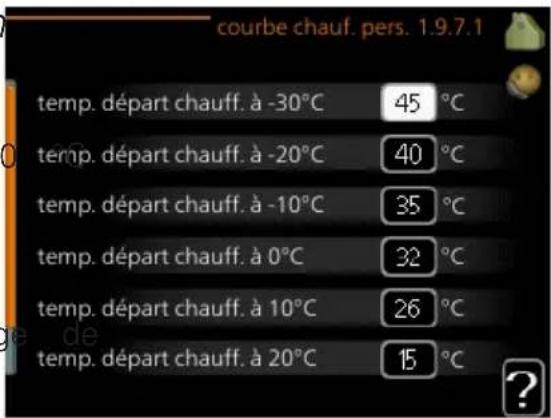

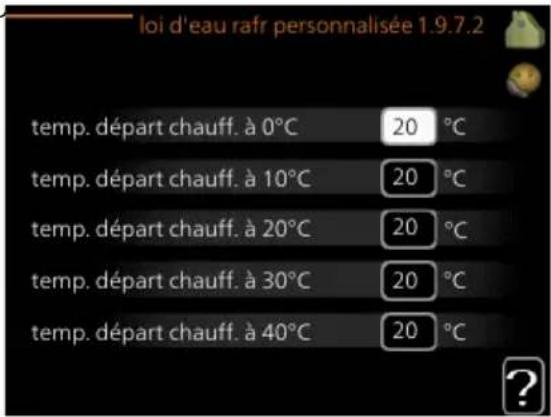

courbe personnalisé Réglage de la loi d'eau personnalisée pour le cha et le rafraîchissement.

décalage de point Réglage du décalage de la loi d'eau ou de la loi sur une température extérieure spéci que.

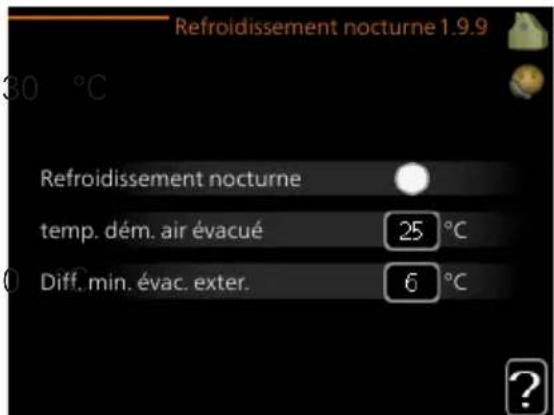

Refroidissement nocturn Réglage du refroidissement nocturne.

COURBE

courbe de chauffage

Plage de réglage : 0 - 15

Valeur par défaut : 9

loi d'eau rafr (accessoire nécessaire)

Plage de réglage : 0 - 9

Valeur par défaut : 0

système 1 loi d'eau rafr 1.9.1.2 temp. d'écoulement en °C 20 0 0 10 temp. extérieure °C 25 ?

La loi d'eau de votre habitation peut être af chée dans le menu chauffage. L'objectif de cette loi d'eau est de maintenir une température rieure constante quelles que soient les températures extérieures a n d'une efficacement l'énergie. C'est à partir de cette loi d'eau que l'ordinateur du module de commande détermine la température de l'eau alimentant tème de chauffage, la température de départ et donc, la température Sélectionner la loi d'eau et lire ici les changements de température de différentes températures extérieures. Si vous pouvez accéder au système rafraîchissement, vous pouvez effectuer les mêmes réglages pour la loi froide.

Coef cient de la courbe

La pente de la loi d'eau/loi d'eau froide indique de combien de degrés la température de départ est augmentée/diminuée lorsque la température extérieure chute/monte. Une pente plus importante signifie une température de départ plus élevée pour le chauffage ou une température de départ plus basse pour le rafraîchissement à une température extérieure donnée.

La pente optimale dépend des conditions climatiques de votre région, de habitation est équipée de radiateurs ou d'un chauffage au sol et de s d'isolation.

La loi d'eau est réglée lors de l'installation du système de chauffage qu'un réglage puisse être nécessaire ultérieurement. Normalement, la loi ne doit pas nécessiter d'autre réglage.

ATTENTION!

Lors de réglages précis de la température ambiante, la courbe «être décalée vers le haut ou le bas à partir du menu 1.1

Décalage de la courbe

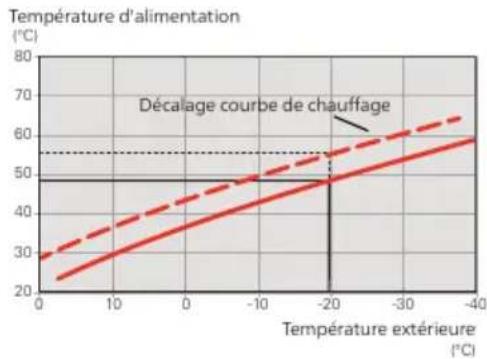

Un décalage de la courbe signifie que la température d'alimentation change de la même valeur pour toutes les températures extérieures. Ainsi, un décalage de la courbe de +2 unités, par exemple, augmente la température d'alimentation de 5 °C, quelle que soit la température extérieure. Un changement correspondant à la courbe de refroidissement entraîne une diminution de la température d'alimentation.

Température du circuit de chauffage - valeurs maximum et minimum

La température d'alimentation ne pouvant pas être supérieure à la valeur maximale de réglage ou inférieure à la valeur minimale de réglage, la courbe s'aplanit à ces températures.

ATTENTION!

Dans le cas de systèmes de plancher chauffant, temp écoul. doit normalement être réglé entre 35 et 45 °C.

Doit être restreint dans le cas du rafraîchissement par le sol te min. dép. chauff. a n de prévenir la formation de condensation.

Véri ez la température maximale de votre plancher chauffant avec votre installateur/fournisseur.

Le chiffre à l'extrémité de la courbe indique la pente de la courbe. côté du thermomètre indique le décalage de la courbe. Utilisez le bourmande pour dé nir une nouvelle valeur. Con rmez le nouveau réglage puyant sur le bouton OK.

La courbe 0 est une courbe personnalisée créée dans le menu 1.9.7.

Pour sélectionner une autre loi d'eau (pente) :

REMARQUE!

Si vous disposez d'un seul système d'émission, le numéro de l'au est déjà sélectionné lors de l'ouverture de la fenêtre Mer

1. Sélectionnez le système d'émission (si vous en avez plusieurs) pour la loi d'eau doit être modiée.

2. Lorsque la sélection du système d'émission a été con rmée, le nur la loi d'eau est sélectionné.

3. Appuyez sur le bouton OK pour accéder au mode Réglage

4. Sélectionnez une nouvelle courbe. Les courbes sont numérotées de Plus le nombre est important, plus la pente sera raide et la temp d'alimentation élevée. La courbe 0 signifie que courbe p (1.9.7) est utilisé.

5. Appuyez sur le bouton OK pour quitter le réglage.

Pour lire une loi d'eau :

1. Tournez le bouton de commande de manière à ce que l'anneau si avec la température extérieure soit sélectionné.
2. Appuyez sur le bouton OK.

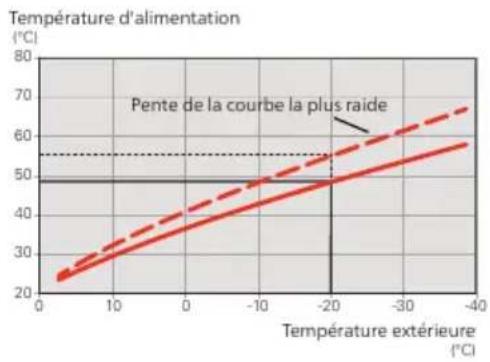

3. Suivez la ligne grise jusqu'à la loi d'eau puis regardez à gauche par la valeur de la température de départ pour la température extérieure tionnée.
4. Vous pouvez maintenant sélectionner les relevés de différentes tempéra extérieures en tournant le bouton de commande vers la droite ou et en relevant la température de départ correspondante.
5. Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture

ASTUCE

Attendez 24 heures pour que la température ambiante ait le ter se stabiliser avant de modi er le réglage.

S'il fait froid à l'extérieur et que la température ambiante est trac augmentez d'un incrément la pente de la loi d'eau.

S'il fait froid à l'extérieur et que la température des pièces est élevée, diminuez d'un incrément la pente de la loi d'eau.

S'il fait chaud à l'extérieur et que la température ambiante est basse, augmentez d'un incrément le décalage de la loi d'eau.

S'il fait chaud à l'extérieur et que la température ambiante est élevée, diminuez d'un incrément le décalage de la loi d'eau.

Système de rafraîchissement à 2 tubes

SMO 40 comporte une fonction intégrée pour le fonctionnement d'un s de rafraîchissement à 2 tubes jusqu'à 7 °C (réglage d'usine = 18 °C). que le module extérieur soit doté de la fonction de rafraîchissement (r vous au manuel d'installation de votre pompe à chaleur air/eau). Si le extérieur est compatible avec la fonction rafraîchissement, les menus rela rafraîchissement sont af chés sur l'écran de SMO 40.

Pour que la pompe à chaleur fonctionne en mode « rafraîchissement » pérature moyenne du réseau de distribution ou la température ambiante être supérieure à la valeur dé nie pour le « démarrage du rafraîchisser dans le menu 4.9.2

Les paramètres du mode rafraîchissement du réseau de distribution se dans le menu température intérieure, 1.

Menu 1.9.2

RÉGLAGE EXTERNE

Réseau de distribution

Plage de réglage : -10 à +10.

Ou à la température ambiante si la sonde d'ambiance est ins Voir illustration.

Valeur par défaut : 0

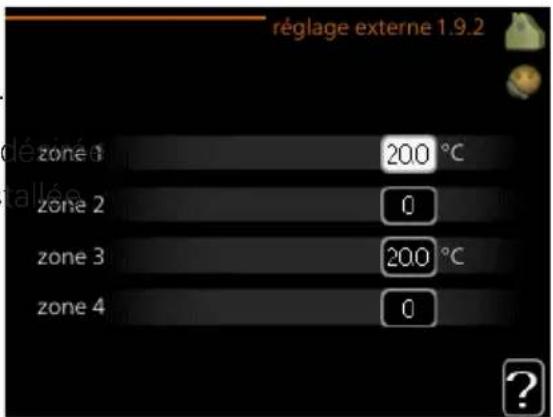

réglage externe 1.9.2 zone 0 200 °C zone 2 0 zone 3 200 °C zone 4 0

Le fait de brancher un contact externe, par exemple, un thermostat d'ou un temporisateur, vous permet d'augmenter ou de diminuer temporai ou périodiquement la température ambiante tout en chauffant votre habit. Lorsque le contact est activé, le décalage de la loi d'eau est modi é d'unités sélectionnées dans le menu. Si une sonde d'ambiance est inst activée, la température ambiante souhaitée est réglée (en °C).

Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent effectués séparément pour chacun des réseaux.

TEMP. MIN. DÉP. CHAUFF.

chauffage

Plage de réglage : 5-70 °C

Valeur par défaut : 20 °C

rafraîchissement (une pompe à chaleur avec fonction de rafraîchisseme est requise)

En fonction du système de raf sement (système à 2 ou 4 tu lisé, la limite inférieure de la réglage varie de 7 à 18 °C.

Plage de réglage : 7-30 °C

Réglage d'usine : 18 °C

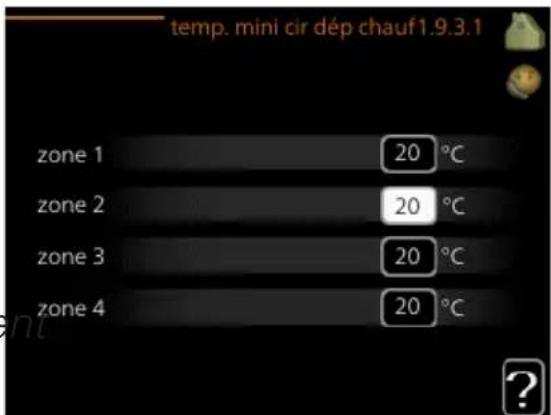

temp. mini cir dép chauff1.9.3.1 zone 1 20 °C zone 2 20 °C zone 3 20 °C zone 4 20 °C

temp. mini cir dép rafr1.9.3.2 bes) uti- plage de zone 1 18 °C zone 2 18 °C zone 3 18 °C zone 4 18 °C

Dans le menu 1.9.3, vous sélectionnez chauffage ou rafraîchissement, da menu suivant (température de départ min. de chauffage/rafraîchissement) la température minimum de la température de départ du système d'ém Cela signi e que SMO 40 ne calculera jamais une température inférieur dé nie ici.

Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent effectués séparément pour chacun des réseaux.

ASTUCE

La valeur peut être augmentée si vous disposez par exemple, c cave que vous souhaitez tout le temps chauffer, même en été.

La valeur devra être augmentée dans « arrêter le chauffage » 4.9.2 « réglage du mode auto ».

RÉGLAGES SONDES D'AMBIANCE

facteur système

chauffage

Plage de réglage : 0,0 - 6,0

Réglage d'usine chauffage : 1,0

rafraîchissement (accessoire nécessaire)

Plage de réglage : 0,0 - 6,0

Réglage d'usine rafraîchissement : 1,0

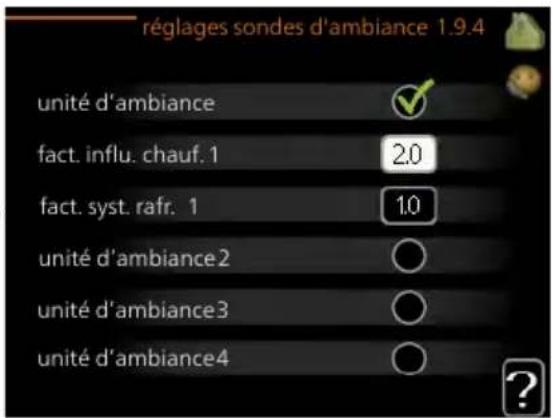

réglages sondes d'ambiance 1.9.4 unité d'ambiance fact. influ. chauff. 1 fact. syst. raf. 1 unité d'ambiance2 unité d'ambiance3 unité d'ambiance4

Vous pouvez activer ici les sondes d'ambiance permettant de réguler la rature ambiante.

ATTENTION!

Un système de chauffage à inertie, comme un plancher chauffan n'est pas nécessairement adapté à un pilotage par les sondes d'nce de l'installation.

Vous pouvez réglez ici un facteur (une valeur numérique) qui détermine quelle mesure une température ambiante supérieure ou inférieure à la r (la différence entre la température ambiante souhaitée et la température a réelle) va affecter la température de départ du système d'émission. Une plus importante modifiera davantage et plus rapidement le décalage de la de chauffage.

REMARQUE!

Si vous réglez la position du « facteur système » sur une val élevée, cela peut résulter (en fonction de votre système d'émiss en une température ambiante instable.

Si plusieurs systèmes de chauffage sont installés, les réglages ci-dessus peuvent être effectués pour les systèmes correspondants.

Menu 1.9.5

RÉGLAGES DU RAFRAÎCHISSEMENT (UNE POMPE À CHALEUR AVEC FONCTION DE RAFRAÎCHISSEMENT ES REQUISE)

delta à +20 °C

Plage de réglage : 3 - 10 °C

Réglage d'usine : 3

delta à +40 °C

Plage de réglage : 3 - 20 °C

Réglage d'usine : 6

capteur clim/chauff

Plage de réglage : BT74 (BT50, RMU-BT50)

Réglage d'usine : BT74

Plage de réglage : 5 - 40 °C

Réglage d'usine : 21

chauff. pièces sous temp.

Plage de réglage : 0,5 - 10,0 °C

Valeur par défaut : 1,0

rafraîchis. pièces au-des. temp.

Plage de réglage : 0,5 - 10,0 °C

Valeur par défaut : 3,0

démar. refroid. actif

Plage de réglage : 10 - 300 DM

Réglage d'usine : 30 DM

différ. étagement compr.

Plage de réglage : 10 - 150

Valeur par défaut : 30

rafraîch. en deg.-min.

Plage de réglage : -3000 - 3000 degrés minutes de rafraîchissement

Réglage d'usine : -1

temps entre chauff/rafraîch (S'affiche si la pompe à chaleur fonctionne en mode rafraîchissement 2 tubes.)

Plage de réglage : 0 - 48 h

Réglage d'usine : 2

Vous pouvez utiliser SMO 40 pour rafraîchir la maison pendant les pér chaudes de l'année.

ATTENTION!

Certaines options de réglage s'af chent uniquement si leur fonctic est installée et activée dans la SMO 40.

delta à +20 °C

Réglez la température souhaitée entre le départ et le retour chauffage d'émission lors du rafraîchissement lorsque la température extérieure est ^+20 °C. SMO 40 essaie alors de se rapprocher le plus possible de l réglée.

delta à +40 °C

Réglez la température souhaitée entre le départ et le retour chauffage d'émission lors du rafraîchissement lorsque la température extérieure est ^+40 °C. SMO 40 essaie alors de se rapprocher le plus possible de l réglée.

capteur clim/chauff

Si le fonctionnement de l'installation est déterminé par une pièce en p'une sonde de rafraîchissement/chauffage (BT74) est raccordée à SMO 40 sonde détermine à quel moment il convient de basculer entre le rafraîc et le chauffage pour l'ensemble de l'installation.

ATTENTION!

Lorsque les sondes de chauffage/rafraîchissement (BT74) ont été branchées et activées dans le menu 5.4, aucune autre sonde ne être sélectionnée dans le menu 1.9.5.

Ici vous pouvez dé nir à quelle température intérieure SMO 40 doit ba entre le rafraîchissement et le chauffage.

chauff. pièces sous temp.

Vous pouvez régler ici l'abaissement maximale de la température d'ambia par rapport à la température souhaitée avant que SMO 40 ne passe chauffage.

rafraîchis. pièces au-des. temp.

Vous pouvez régler ici l'augmentation maximale de la température d'amb par rapport à la température souhaitée avant que SMO 40 ne passe rafraîchissement.

larm rumsgivare kyla

Permet de dé nir si SMO 40 doit déclencher une alarme si la sonde est débranchée ou défectueuse pendant le rafraîchissement.

démar. refroid. actif

Vous pouvez aussi dé nir à quelle température le rafraîchissement actif démarrer.

Les degrés minutes correspondent à une mesure de la demande actuel chauffage dans l'habitation, et déterminent le moment où le compresseu rafraîchissement et l'appoint démarrent/s'arrêtent respectivement.

différ. étagement compr.

ATTENTION!

Cette option de réglage s'af che uniquement si le rafraîchissement est activé dans le menu 5.2.4.

La différence degrés minutes pour la commande du démarrage du com suivant se trouve ici.

rafraîch. en deg.-min.

Cette sélection est possible uniquement lorsque l'accessoire connecté con les degrés minutes de rafraîchissement.

Lorsqu'une valeur minimale ou maximale a été dé nie, le système dé r'matiquement la valeur réelle par rapport au nombre de compresseurs et rafraîchissement.

temps entre chauff/rafraîch

Ce paramètre n'est accessible qu'en cas de con guration avec rafraichiss 2 tubes.

Vous pouvez régler ici la durée avant laquelle SMO 40 repasse en moue une fois que la demande de rafraîchissement a cessé ou inversement.

TEMPS RETOUR VENTIL. (ACCESSOIRE NÉCESSAIRE)

vitesse 1-4

Plage de réglage : de 1 à 99

Valeur par défaut : 4 h

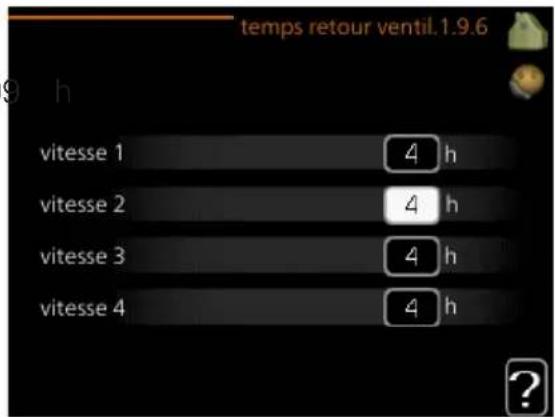

temps retour ventil.1.9.6 9 h vitesse 1 4 h vitesse 2 4 h vitesse 3 4 h vitesse 4 4 h ?

Vous pouvez sélectionner ici le temps de retour pour un changement temporaire (vitesse 1-4) de la ventilation à partir du menu 1.2.

Le temps de retour correspond au temps écoulé avant que la vitesse tion revienne à la normale.

COURBE PERSONNALISÉE

température d'alimentation chauffage

Plage de réglage : de 5 à 80

rafraîchissement (accessoire nécessaire)

Selon l'accessoire utilisé, la plag réglage varie.

Plage de réglage : 7 - 40 °C

courbe chauff. pers. 1.9.7.1 temp. départ chauff. à -30°C 45 °C temp. départ chauff. à -20°C 40 °C temp. départ chauff. à -10°C 35 °C temp. départ chauff. à 0°C 32 °C temp. départ chauff. à 10°C 26 °C temp. départ chauff. à 20°C 15 °C

loi d'eau rafr personnalisée 1.9.7.2 temp. départ chauff. à 0°C 20 °C temp. départ chauff. à 10°C 20 °C temp. départ chauff. à 20°C 20 °C temp. départ chauff. à 30°C 20 °C temp. départ chauff. à 40°C 20 °C

Vous pouvez créer ici votre propre loi d'eau ou loi d'eau froide en mpératures de départ souhaitées pour différentes températures extérieures.

ATTENTION!

La loi d'eau 0 du menu 1.9.1 doit être sélectionnée pour que personnalisée s'applique.

DÉCALAGE DE POINTS

point de temp. extérieur

Plage de réglage : de -40 à

Valeur par défaut : 0 °C

changement de courbe

Plage de réglage : de -10 à

Valeur par défaut : 0 °C

Sélectionnez ici un changement dans la loi d'eau à une certaine tempé extérieure. Augmenter d'un seul incrément suff t en général à modi er pérature ambiante d'un degré mais dans certains cas plusieurs incrément nécessaires.

La loi d'eau est affectée à ± 5 °C à partir du réglage point de teil. Il est important que la loi d'eau appropriée soit sélectionnée pour que rature ambiante reste stable.

ASTUCE

S'il fait froid dans la maison, par exemple -2 °C, « point de rieure » est réglé sur « -2 » et « changement de courbe » nté jusqu'à ce que la température ambiante souhaitée soit maint

ATTENTION!

Attendez 24 heures pour que la température ambiante ait le ter se stabiliser avant de modi er le réglage.

REFROIDISSEMENT NOCTURNE (ACCESSOIRE NÉCESSAIRE)

temp. dém. air évacué

Plage de réglage : de 20 à

Valeur par défaut : 25 °C

Plage de réglage : de 3 à 10

Valeur par défaut : 6 °C

Refroidissement nocturne 1.9.9 30 °C Refroidissement nocturne temp. dém. air évacué 25 °C Diff. min. évac. exter. 6 °C

Activez ici le refroidissement nocturne.

Lorsque la température intérieure est élevée et que la température exté est inférieure, vous pouvez rafraîchir votre intérieur en forçant la ventila

Si la différence de température entre l'air extrait et l'air ambiant est à la valeur dé nie (« Diff. min. évac. exter. ») et que la température est supérieure à la valeur définie (« temp. dém. air évacué »), utilisez à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remp

ATTENTION!

Vous ne pouvez activer le refroidissement nocturne que si le cha de l'habitation est désactivé. Reportez-vous au menu 4.2.

Dé nir la production d'eau chaude

APERÇU

Sous-menus

Ce menu s'af che uniquement chauffe-eau est branché à la à chaleur.

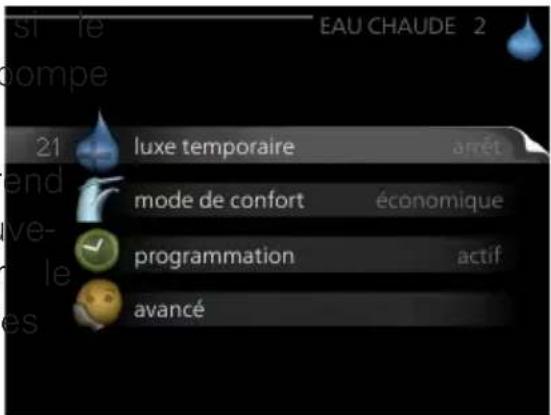

Le menu EAU CHAU compr plusieurs sous-menus. Vous trouz les informations d'état pour menu correspondant à droite de menus.

st le pompe EAU CHAUDE 2 21 luxe temporaire arrêt end mode de confort économique ve- le programmation actif les avancé

luxe temporair Activation de

l'augmentation temporaire de la température de l'eau chaude. L'intion d'état af che « arrêt » ou la durée restante de l'augment poraire de la température.

mode de confi Réglage du confort en eau chaude. L'informatio af che le mode sélectionné, « économique », « normal » ou

programmation Programmation du confort en eau chaude. L'informa d'état « réglage » s'af che si vous avez réglé la programmation qu'elle n'est pas actuellement active, « réglage vacances » s'af le réglage Vacances est actif au même moment que la progran (lorsque la fonction Vacances est prioritaire), « actif » s'af che partie de la programmation est active, sinon « arrêt » s'af che.

avancé Réglage de l'augmentation périodique de la température d''eau chaude.

LUXE TEMPORAIRE

Plage de réglage : 3, 6 et 1 et mode « arrêt » et « aug.

Valeur par défaut : « arrêt »

2 heures ponct. » arrêt aug. ponct. 3 h 6 h 12 h luxe temporaire2.1

Lorsque les besoins en eau chaude augmentent temporairement, ce mer être utilisé pour choisir une augmentation de la température de l'eau mode Luxe pendant une durée sélectionnable.

ATTENTION!

Si le mode Confort « luxe » est sélectionné dans le menu 2. ne pourrez pas procéder à une nouvelle augmentation.

La fonction est immédiatement activée lorsqu'une période de temps est tionnée et con rmée à l'aide du bouton OK. Le temps restant pour le sélectionné s'af che sur la droite.

Lorsque le temps est écoulé, SMO 40 retourne au mode dé ni dans 2.2.

Sélectionnez « arrêt » pour désactiver

Menu 2.2

MODE DE CONFORT

Plage de réglage : smart control, économique, normal, luxe

Valeur par défaut : normal

La différence entre les modes sélectionnables correspond à la températu l'eau chaude sanitaire. Plus la température est élevée, plus vous aurez chaude longtemps.

commande intelligente : ce menu permet de paramétrer la fonction de c intelligente. La fonction examine la consommation d'eau chaude de la s précédente et adapte la température dans le ballon d'eau chaude pour à venir a n d'assurer une consommation d'énergie minimale.

Le régulateur intègre une marge de sécurité permettant de pallier une d'eau chaude supérieure à celle calculée.

Lorsque la fonction Commande intelligente est activée, les performances production d'eau chaude sanitaire sont conformes à l'étiquette énergétique

économique : ce mode produit moins d'eau chaude que les autres mo il est toutefois plus économique. Ce mode peut être utilisé dans les bitations où les besoins en eau chaude sont faibles.

normal : le mode Normal fournit une plus grande quantité d'eau chaud nvient à la plupart des habitations.

luxe : le mode Luxe procure la quantité maximale d'eau chaude possib ce mode, l'appoint électrique ainsi que le compresseur peuvent être utili produire de l'eau chaude, ce qui peut alors augmenter les coûts de f ment.

PROGRAMMATION

Vous pouvez programmer ici deux périodes de confort d'eau chaude différentes.

La programmation est activée/désacti en cochant/décochant « activé ». L raires dé nis ne sont pas affectés la désactivation.

Programmation : permet de sélectic la programmation à modi er.

Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires dé nis ne sont pas affectés lors de la désactivation.

pe- fféro Active Programmation PROG. EAU CHAUDE 2,3 progr. 1 progr. 2 e activé tous lun 0100 - 00:15 normal mar mer jeu vert sam dim Période de temps Réglage Conflit

Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Réglage : permet de régler le confort d'eau chaude à appliquer pendar grammation.

Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

ASTUCE

Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE

Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.

La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

Menu 2.9

AVANCÉ

Le menu avan comporte du tex orange et est destiné aux utilisate avancés. Ce menu comprend plusieurs sous-menus.

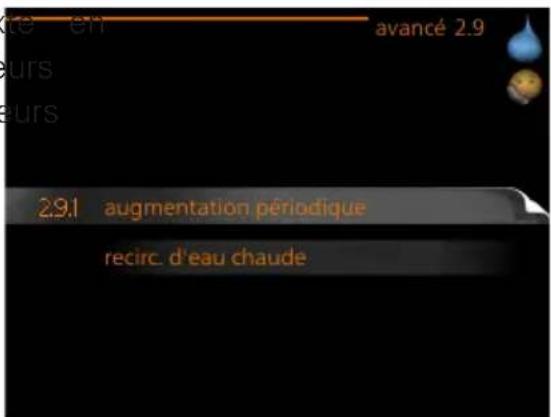

evre en evres evres avancé 2.9 29.1 augmentation périodique recirc. d'eau chaude

Menu 2.9.1

AUGMENTATION PÉRIODIQUE

période

Plage de réglage : de 1 à 90

Valeur par défaut : 14 jours

heure démarrage

Plage de réglage : 00:00 - 23

Valeur par défaut : 00:00

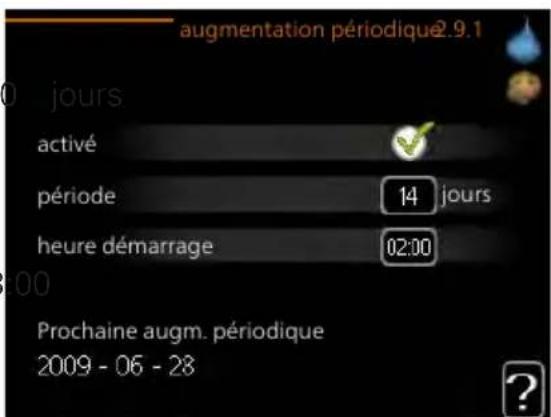

augmentation périodique2.9.1 0 jours activité période 14 jours heure démarrage 02:00 Prochaine augm. périodique 2009 - 06 - 28

Pour éviter l'apparition de légionelles dans le préparateur ECS, la pompe et un appoint électrique quel qu'il soit peuvent augmenter la températu l'eau chaude pendant un court moment à intervalles réguliers.

Les délais entre les augmentations peuvent être sélectionnés ici. Les p peuvent varier entre 1 et 90 jours. Le réglage d'usine est de 14 jou ou décochez « activé » pour démarrer ou arrêter la fonction.

Menu 2.9.2

RECIRC. D'EAU CHAUDE (ACCESSOIRE NÉCESSAIRE)

durée de fonctionnement

Plage de réglage : 1-60 min

Valeur par défaut : 60 min.

temps d'arrêt

Plage de réglage : de 0 à 60

Valeur par défaut : 0 min.

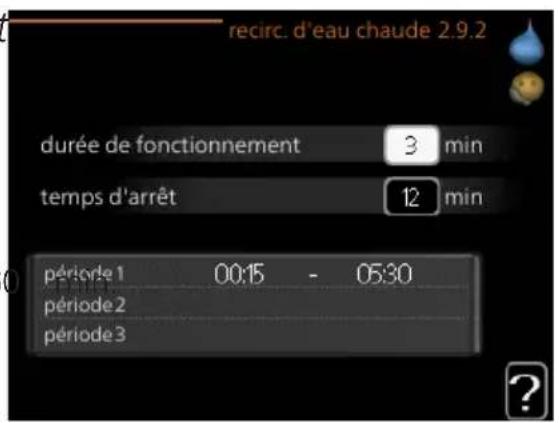

recirc. d'eau chaude 2.9.2 durée de fonctionnement 3 min temps d'arrêt 12 min période 1 00:15 - 05:30 période 2 période 3

Vous pouvez régler ici jusqu'à trois périodes différentes par jour de bo d'eau chaude. Pendant les périodes définies, la pompe de bouclage d'ea fonctionne conformément aux réglages ci-dessus.

« durée de fonctionnement » permet de déterminer la durée d'exécutio pompe de bouclage d'eau chaude.

« temps d'arrêt » permet de déterminer la durée d'inactivité de la pc bouclage d'eau chaude entre deux exécutions.

La circulation de l'eau chaude est activée dans le menu 5.4 « Entrée soft ».

Obtenir des informations

APERÇU

Sous-menus

Pour le menu INI il existe sieurs sous-menus. Aucun réglage ne peut être effectué dans ce nus, ils af chent uniquement d'formations. Vous trouverez les mations d'état pour le menu c-pondant à droite des menus.

plu- INFOS 3 ge es 31 es info corres- infos d'entretien infos compresseur fonctionne infos chaleur suppl. arrêt journal des alarmes journal temp. int

infos d'entretie indique les niveaux de température et les réglages dans l'installation.

infos compresseu indique les durées de fonctionnement, le nom de démarrage etc. du compresseur dans la pompe à chaleur.

infos chaleur sup af che les informations relatives aux durées fonctionnement des appoints, etc.

journal des alarm af che les dernières alarmes.

journal temp. la température intérieure moyenne par semaine cours de l'année passée.

INFOS D'ENTRETIEN

Vous trouverez ici toutes les info ns concernant l'état de fonctionner réel de l'installation (par ex., les ratures réelles, etc.). Aucune modi tion ne peut être apportée.

Ces informations couvrent plusieurs pages. Tournez le bouton de com pour parcourir les différentes page

Ce tableau indique le nombre de compresseurs nécessaires pour la demande actuelle.

figr. de fonct. eau chaude rempl. eau chaude 49.0 °C eau chaude haut 52.0 °C temp. consigne chauff. 5.8 °C degrés-minutes -700 temp. extérieure -5.6 °C pompe circ ext fonctionne vitesse pompe de charge 57 %

Symboles utilisés dans ce menu :

Appoint du réservoir

ChauffageCompresseur

Eau chaudeSupplément

PiscineRafraîchissement

Ventilation Circulateur chauffage (o

Menu 3.2

INFOS COMPRESSEUR

Les informations sur l'état de fond ment et les statistiques du compr sont disponibles ici. Aucune modifi ne peut être apportée.

Ces informations couvrent plusieurs pages. Tournez le bouton de com pour parcourir les différentes pages

inscale 1 s2 s3 s4 s5 s6 s7 s8 état : chauffage nbre de démarrages : 4 durée totale fonct. : 195 h - dont eau chaude : 5 h mande

Menu 3.3

INFOS CHALEUR SUPPL.

Les informations sur les réglages d nt, l'état de fonctionnement et les tiques sont disponibles ici. Aucune cation ne peut être apportée.

Ces informations couvrent plusieurs pages. Tournez le bouton de com pour parcourir les différentes pages

appoi- statis- modi- infos chaleur suppl. 3.3 état : arrêt facteur temps : 0.9

Menu 3.4

JOURNAL DES ALARMES

Pour faciliter la détection des dysfennements, l'état de fonctionnement l'installation lors des alertes d'alarm enregistré ici. Vous pouvez consulte informations des 10 dernières alarm déclenchées.

Pour visualiser l'état de fonctionner du système en cas d'alarme, séle nez l'alarme et appuyez sur le bo OK.

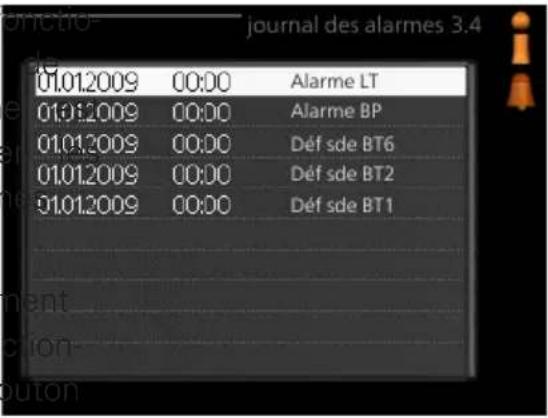

01.01.2009 00:00 Alarme LT 01.01.2009 00:00 Alarme BP 01.01.2009 00:00 Déf sde BT6 01.01.2009 00:00 Déf sde BT2 01.01.2009 00:00 Déf sde BT1

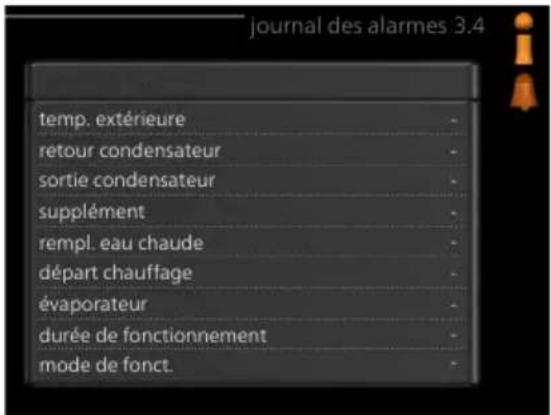

journal des alarmes 3.4 temp. extérieure retour condensateur sortie condensateur supplément rempl. eau chaude départ chauffage évaporateur durée de fonctionnement mode de fonct.

Informations relatives à une alarme.

Menu 3.5

JOURNAL TEMP. INT

Vous pouvez voir ici la température rieure moyenne par semaine au co l'année passée. La ligne en pointi dique la température annuelle moy

La température extérieure moyenne s'af che uniquement si une sonde/d'ambiance est installée.

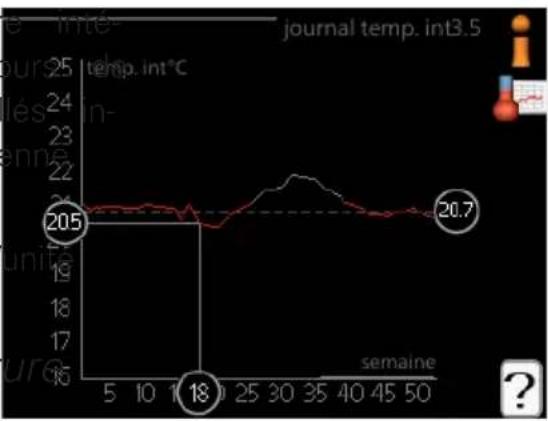

Pour relever une températ moyenne

1. Tournez le bouton de commande de manière à ce que l'anneau su avec le numéro de la semaine soit sélectionné.

2. Appuyez sur le bouton OK.

3. Suivez la ligne grise jusqu'au graphique et vers la gauche pour relémpérature intérieure moyenne de la semaine sélectionnée.

4. Vous pouvez maintenant sélectionner les relevés de différentes semai en tournant le bouton de commande vers la droite ou la gauche vant la température moyenne.

5. Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture

Régler la pompe à chaleur

APERÇU

Sous-menus

Le menu MON SYSTÈ com nd plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à des menus.

fonctions supplém Réglages s'appliquant à toute fonction supplémentaire installée dans le système chauffage.

POMPE À CHALEUR 4 4.1 fonctions supplém. droite mode de fonct. auto mes icônes heure et date langue / langue svenska réglage vacances arrêt

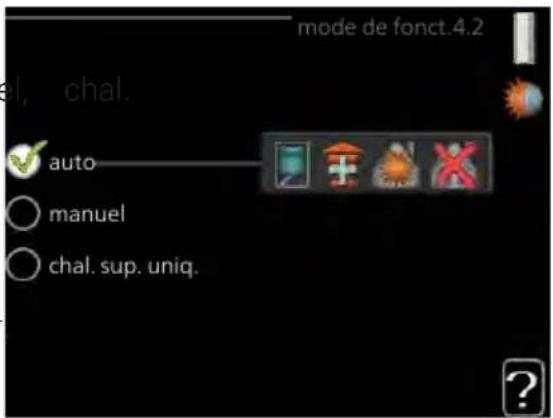

mode de fon Activation du mode de fonctionnement manuel tomatique. L'information d'état indique le mode de fonctionnement lectionné.

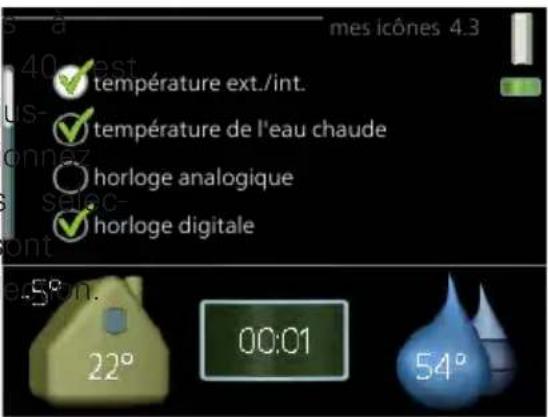

mes icône Réglages des icônes de l'interface utilisateur du mo de commande devant s'af cher sur la fenêtre d'informations lorsc porte est fermée.

heure et da Réglage de l'heure et de la date actuelles.

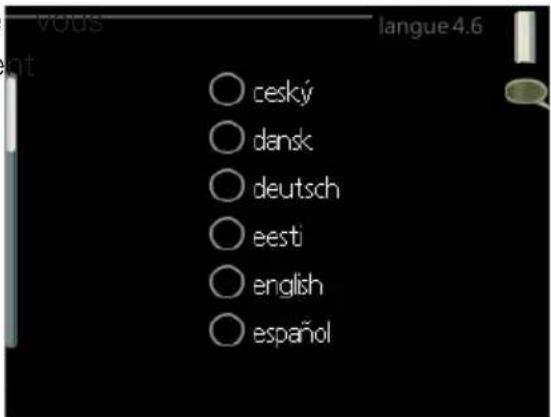

langue Sélectionnez ici la langue d'affichage. L'information d'état in la langue sélectionnée.

réglage vacance Programmation du chauffage, de l'eau chaude et la ventilation (vacances). L'information d'état « réglage » s'affiche réglez un programme particulier pour vos vacances, mais il n'est actif sur le moment, « actif » s'af che si une partie du progr active, sinon l'information « arrêt » s'af che.

avancé Réglages du mode de fonctionnement du module de com

FONCTIONS SUPPLÉM.

Les réglages de fonctions supplém taires installées sur SMO 40 ne être effectués à partir des sous-m

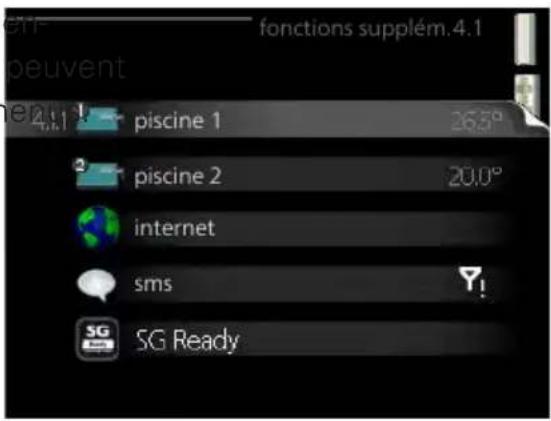

functions supplém.4.1 peuvent piscine 1 26.5° piscine 2 20.0° internet sms SG Ready

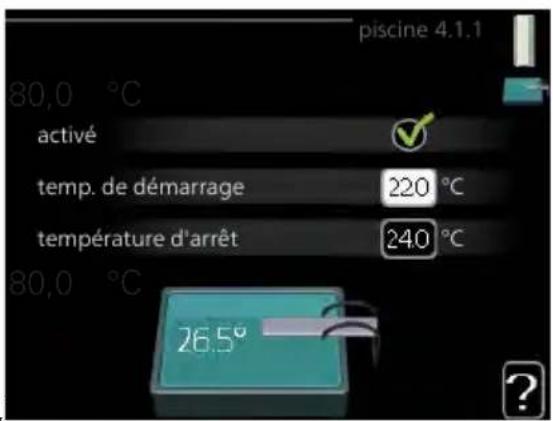

PISCINE 1 - PISCINE 2 (ACCESSOIRE NÉCESSAIRE)

temp. de démarrage

Plage de réglage : de 5,0 à

Valeur par défaut : 22,0 °C

température d'arrêt

Plage de réglage : de 5,0 à

Valeur par défaut : 24,0 °C

nombre maxi de compr.

Plage de réglage : 1 - 8

Réglage d'usine : 8

piscine 4.1.1 80,0 °C activé temp. de démarrage 220 °C température d'arrêt 240 °C 80,0 °C 26.5°

Sélectionnez si la commande de la piscine doit être activée, la plage ratures (de démarrage et d'arrêt) dans laquelle le chauffage de la pisci avoir lieu et le nombre de compresseurs pouvant fonctionner simultaném

En sélectionnant le nombre maximal, il est possible de réduire le nom compresseurs autorisés à fonctionner avec le chauffage de piscine. Ce peut être ajusté si la priorité doit être donnée aux demandes autres à chauffage de piscine.

Lorsque la température de la piscine est inférieure à la température de dé nie, et que vous n'avez plus besoin d'eau chaude ou de chauffage commence à chauffer la piscine.

Décochez « activé » pour désactiver le système de chauffage de la p

ATTENTION!

La température de démarrage ne peut pas être réglée à une v excédant la température d'arrêt.

Menu 4.1.3

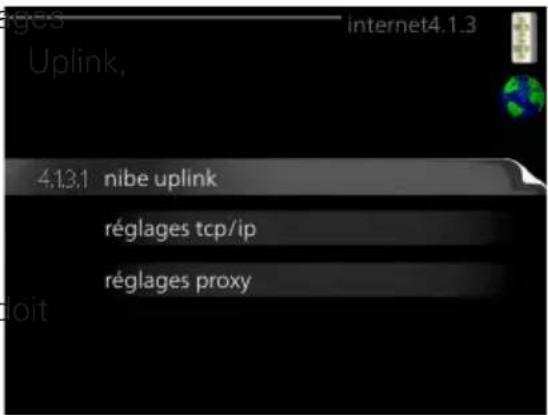

INTERNET

Vous pouvez ici effectuer les réglage pour connecter SMO 40 via NIBE qui utilise Internet.

Uplink, 4.13.1 nibe uplink réglages tcp/ip réglages proxy doit

REMARQUE!

Pour que ces fonctions marchent, le câble réseau être connecté.

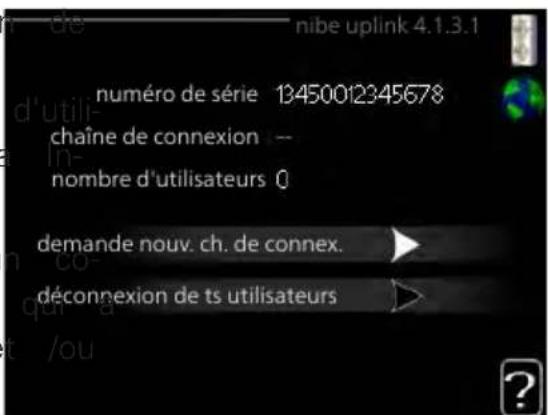

Menu 4.1.3.1

NIBE UPLINK

Vous pouvez ici gérer la connexion l'installation à NIBE Uplink (nibeuplink.com) et voir le nombre sateurs connectés à l'installation via ternet.

Un utilisateur connecté dispose d'û mpte utilisateur dans NIBE Uplink, reçu l'autorisation de commander e contrôler votre installation.

numéro de série 13450012345678 chaîne de connexion -- nombre d'utilisateurs 0 demande nouv. ch. de connex. déconnexion de ts utilisateurs

demande d'un nouvel accès

Pour connecter un compte utilisateur sur NIBE Uplink à votre installation devez demander un code d'accès unique.

1. Sélectionnez « demande nouv. ch. de connex. » et appuyez sur le OK.
2. L'installation communique désormais avec NIBE Uplink pour créer un d'accès.
3. Lorsqu'un accès a été reçu, il s'affiche dans le menu à «chaîne de et est valable pour 60 minutes.

Déconnecter tous les utilisateurs

1. Sélectionnez « déconnexion de ts utilisateurs » et appuyez sur le OK.
2. L'installation communique avec NIBE Uplink pour déconnecter tous les lisateurs connectés via Internet.

REMARQUE!

Une fois les utilisateurs déconnectés, aucun d'entre eux ne peut ntrôler ni commander votre installation via NIBE Uplink sans dem une nouvelle chaîne de connexion.

RÉGLAGES TCP/IP

Vous pouvez maintenant effectuer réglages TCP/IP à partir de votre tion.

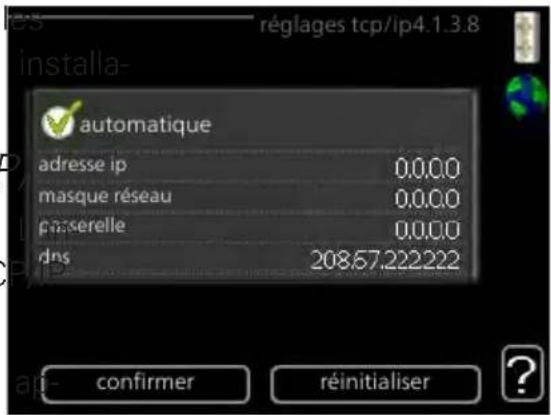

Réglage automatique (DHCP

1. Cochez la case «automatique». stallation reçoit les réglages TC en utilisant le DHCP.
2. Sélectionnez « con rmer » et puyez sur le bouton OK.

réglages tcp/ip4.1.3.8 installa- automatique adresse ip 0,0,0 masque réseau 0,0,0 passerelle 0,0,0 dns 208,57.222222 confirmer réinitialiser ?

Réglage manuel

1. Décochez «automatique», vous avez désormais accès à plusieurs optie de réglage.
2. Sélectionnez « adresse ip » et appuyez sur le bouton OK.
3. Saisissez les détails corrects via le clavier virtuel.
4. Sélectionnez « OK » et appuyez sur le bouton OK.
5. Répétez les opération 1 à 3 pour «masque réseau», «passerelle» et
6. Sélectionnez « con rmer » et appuyez sur le bouton OK.

ATTENTION!

L'installation ne peut pas se connecter à Internet sans les régla TCP/IP corrects. Si vous n'êtes pas sûrs des réglages valables, le mode automatique ou contactez votre administrateur réseau (ou équivalent) pour obtenir plus d'informations.

ASTUCE

Tous les réglages effectués depuis l'ouverture du menu peuvent réinitialisés en marquant «réinitialiser» et en appuyant sur le bout OK.

Menu 4.1.3.9

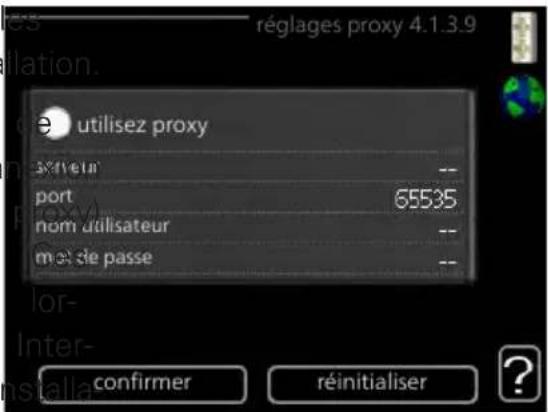

RÉGLAGES PROXY

Vous pouvez maintenant effectuer réglages du proxy pour votre insta

Les réglages de proxy permettent fournir des informations sur la con à un serveur intermédiaire (serveur situé entre l'installation et Internet. réglages sont principalement utilisés sque l'installation est connectée à net via un réseau d'entreprise. L'ition prend en charge l'authenti cati par proxy de type HTTP Basic et HTTP de type Digest.

réglages proxy 4.1.3.9 utilisez proxy Sévieu -- port 65535 nom utilisateur -- met de passe -- confirmer réinitialiser

Si vous avez des doutes quant aux réglages applicables, contactez votre strateur réseau (ou équivalent) pour obtenir plus d'informations.

Réglage

1. Cochez la case «utilisez proxy» si vous ne souhaitez pas utiliser d

2. Sélectionnez « serveur » et appuyez sur le bouton OK.

3. Saisissez les détails corrects via le clavier virtuel.

4. Sélectionnez « OK » et appuyez sur le bouton OK.

5. Répétez les opération 1 à 3 pour «port», «nom utilisateur» et «mo sse».

6. Sélectionnez « con rmer » et appuyez sur le bouton OK.

ASTUCE

Tous les réglages effectués depuis l'ouverture du menu peuvent réinitialisés en marquant «réinitialiser» et en appuyant sur le bout OK.

Menu 4.1.4

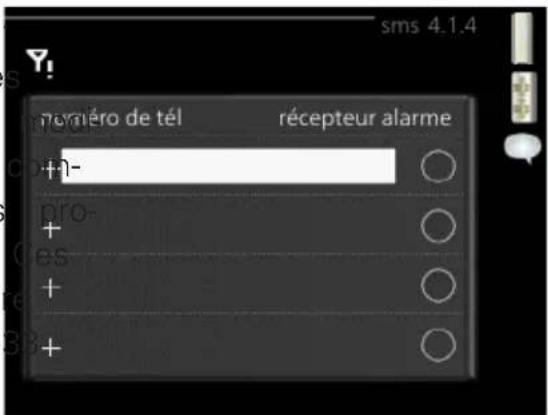

SMS (UN ACCESSOIRE EST REQUIS)

Paramétrez ici l'accessoire SMS 40 Ajoutez les numéros des téléphone portables qui pourront accéder aux cations apportées au module de mande et recevoir des informations venant du module de commande. numéros de portables doivent inclu l'indicatif du pays, par exemple, + XXXXXXXX.

sms 4.1.4 recepteur alarme C0+1- pro- ces 3B+

Si vous souhaitez recevoir un SMS en cas d'alarme, cochez la case à droite du numéro de téléphone.

REMARQUE!

Les numéros de téléphone fournis doivent avoir une fonction de tion des SMS.

Me- nu 4.1.5

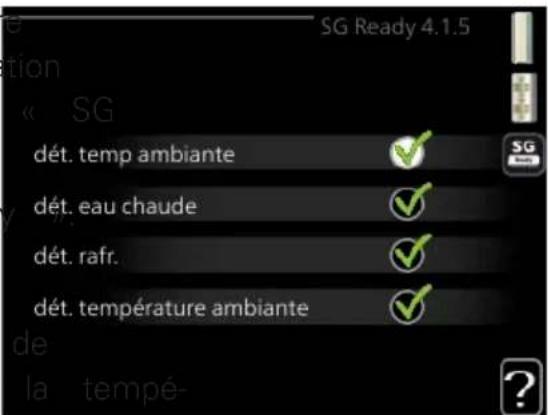

SG READY

Cette fonction peut uniquement être utilisée dans les réseaux d'alimenta qui prennent en charge la norme Ready »

Réglez ici la fonction « SG Read dét. temp ambiante

Ici, vous déterminez si l'activation « SG Ready » a un impact sur rature ambiante.

SG Ready 4.1.5 tion « SG dét. temp ambiante ✓ dét. eau chaude ✓ dét. rafr. ✓ dét. température ambiante ✓ de la tempé-

Lorsque « SG Ready » est en mode économique, le décalage parallèle mpérature intérieure augmente de « +1 ». Si une sonde d'ambiance e et activée, la température ambiante souhaitée augmente de 1 °C.

Lorsque « SG Ready » est en mode surrégime, le décalage parallèle pérature intérieure augmente de « +2 ». Si une sonde d'ambiance est et activée, la température ambiante souhaitée augmente de 2 °C.

dét. eau chaude

Ici, vous dé nissez si l'activation de « SG Ready » a un impact sur de l'eau chaude.

Quand « SG Ready » est en mode économique, la température d'arrêchaude est réglée au plus haut palier possible uniquement au niveau cennement du compresseur (appoint électrique immergé non autorisé).

Quand la « SG Ready » est en mode surrégime, l'eau chaude est r « luxe » (appoint électrique immergé autorisé).

dét. rafr. (accessoire nécessaire)

Ici, vous dé nissez si l'activation de « SG Ready » a un impact sur ambiante lors du rafraîchissement.

Quand la « SG Ready » est en mode économique et rafraîchissement, rature intérieure n'est pas affectée.

Lorsque « SG Ready » est en mode surrégime et que le mode rafre est activé, le décalage parallèle de la température intérieure baisse de une sonde d'ambiance est installée et activée, la température ambiante s baisse de 1 °C.

dét. température ambiante (accessoire nécessaire)

Ici, vous déterminez si l'activation de « SG Ready » a un impact sur de la piscine.

Lorsque « SG Ready » est en mode économique, la température sous la piscine (température de départ/d'arrêt) augmente de 1 °C.

Lorsque « SG Ready » est en mode surrégime, la température souhai la piscine (température de départ/d'arrêt) augmente de 2 °C.

REMARQUE!

Cette fonction doit être connectée et activée dans votre

SMO

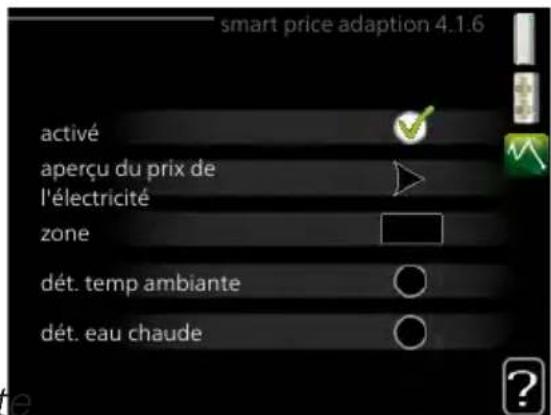

SMART PRICE ADAPTION™

dét. temp ambiante

Plage de réglage : 1 - 10

Réglage d'usine : 5

dét. eau chaude

Plage de réglage : 1 - 4

Réglage d'usine : 2

dét. température ambiant

Plage de réglage : 1 - 10

Réglage d'usine : 2

dét. rafr.

Plage de réglage : 1 - 10

Réglage d'usine : 3

smart price adaption 4.1.6 activé aperçu du prix de l'électricité zone dét. temp ambiante dét. eau chaude

zone

Indiquez dans ce menu où se trouve la pompe à chaleur et le rôle le prix de l'électricité. Plus la valeur est élevée, plus l'impact du tarif cité est important et plus les économies possibles sont importantes. Le que le confort soit affecté est aussi plus élevé.

aperçu du prix de l'électricité

Permet d'obtenir des informations conant les fluctuations du prix de l'té jusqu'à trois jours.

La fonction Smart price adaption™S price adaption™ permet d'adapter la nsommation de la pompe sur 24 en fonction des intervalles tempore sposant des tarifs les plus bas e cité, ce qui permet des économie le cas de contrats en électricité

sur des tarifs horaires. La fonction est basée sur un taux horaire pou prochaines heures, qui est récupéré via NIBE Uplink. Par conséquent, u nnexion Internet et un compte NIBE Uplink sont obligatoires.

Désélectionnez « activé » pour désactiver Smart price adaption™.

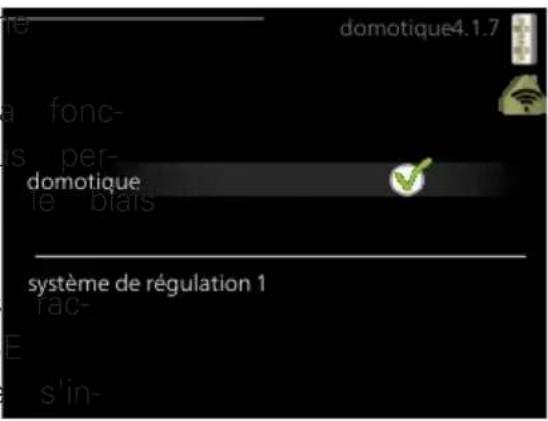

DOMOTIQUE (ACCESSOIRE NÉCESSAIRE)

Lorsque vous disposez d'un système domotique capable de communiquer avec NIBE Uplink, l'activation de la tion domotique dans ce menu vou met de contrôler la SMO 40 par d'une application.

Lorsque vous permettez aux unités cordées de communiquer avec NIB Uplink, votre système de chauffage tègre naturellement à votredomotique vous permet d'optimiser le fonction

domotique4.1.7 a fonc- is per- domotique le blais système de régulation 1 fac- s'in-

ATTENTION!

La fonction domotique requiert NIBE Uplink.

périodes tarifaires, électricité

pér tarifaire, aj. dériv. ext.

pér tarifaire, aj. étape ext.

périodes tarifaires, OPT10

La fonction privilégie le mode/le d'utilisation de chaque source d'éne raccordée. Vous pouvez indiquer si système doit utiliser la source d'é la plus économique. Vous pouvez ment indiquer si le système doit la source d'énergie la plus neutre.

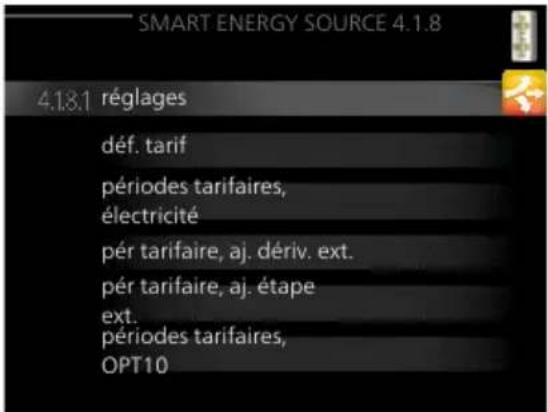

SMART ENERGY SOURCE 4.1.8 4.1.8.1 réglages déf. tarif périodes tarifaires, électricité pér tarifaire, aj. dériv. ext. pér tarifaire, aj. étape ext. périodes tarifaires, OPT10

réglages 4.1.8.1 gregré ergie le nergie égale- utiliser smart energy source méthode de contrôle CO₂

* Sélectionnez la méthode de contrôle » « dans les paramètres pour ouvrir ce men

Menu 4.1.8.1

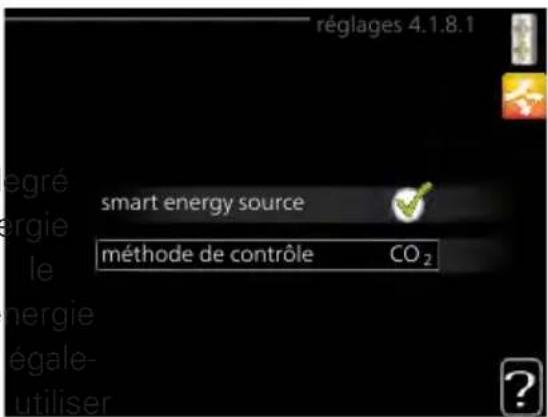

RÉGLAGES

smart energy source ^TM

Plage de réglage : Arrêt/Marche

Réglage d'usine : Arrêt

méthode de contrôle

Plage de réglage : P _2 ix/CO

Réglage d'usine : Prix

réglages 4.1.8.1 smart energy source méthode de contrôle CO₂

DÉF. TARIF

tarif, électricité

Plage de réglage : comptant, tar rif xe

Réglage d'usine : tarif xe

Plage de réglage tarif xe : 0-100 000*

tarif, ajout dériv ext.

Plage de réglage : tarif, tarif xe

Réglage d'usine : tarif xe

Plage de réglage tarif xe : 0-100 000*

tarif, ajout étape ext.

Plage de réglage : tarif, tarif xe

Réglage d'usine : tarif xe

Plage de réglage tarif xe : 0-100 000*

tarif, ajout OPT

Plage de réglage : tarif, tarif xe

Réglage d'usine : tarif xe

Plage de réglage tarif xe : 0–100 000*

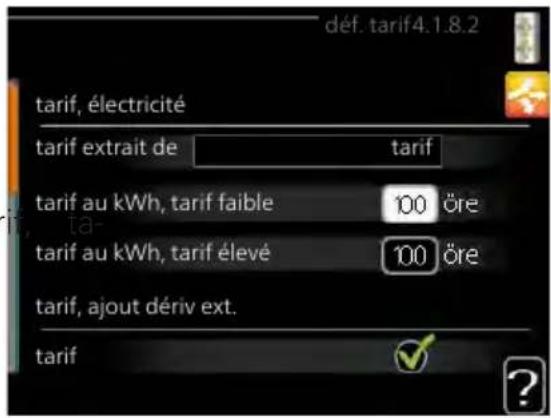

déf. tarif4.1.8.2 tarif, électricité tarif extrait de tarif tarif au kWh, tarif faible 100 öre ta- tarif au kWh, tarif élevé 100 öre tarif, ajout dériv ext. tarif

xe

xe

xe

Vous pouvez indiquer si le système doit procéder au contrôle en fonct au comptant, du tarif réglementé ou d'un tarif xe. Le réglage est et chaque source d'énergie. Vous ne pouvez utiliser le tarif au comptant d'avez convenu d'un tarif horaire avec votre fournisseur d'électricité.

*La devise dépend du pays sélectionné.

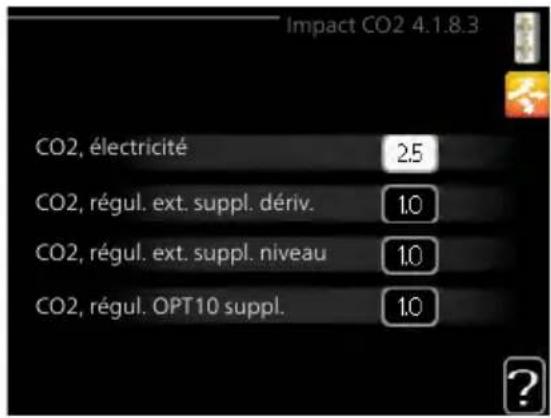

IMPACT CO2

CO2, électricité Plage de réglage : 0–5 Valeur par défaut : 2,5 CO2, régul. ext. suppl. dériv. Plage de réglage : 0–5 Valeur par défaut : 1 CO2, régul. ext. suppl. niveau Plage de réglage : 0–5 Valeur par défaut : 1 CO2, régul. OPT10 suppl. Plage de réglage : 0–5 Valeur par défaut : 1

Impact CO2 4.1.8.3 CO2, électricité 2,5 CO2, régul. ext. suppl. dériv. 1,0 CO2, régul. ext. suppl. niveau 1,0 CO2, régul. OPT10 suppl. 1,0

Vous pouvez dé nir ici l'empreinte carbone de chaque source d'énergie. L'empreinte carbone est propre à chaque source d'énergie. Par exemple, l'énergie produite par les cellules photovoltaïques et les éoliennes peut nsidérée comme neutre en termes d'émission de dioxyde de carbone. I donc un faible impact. C'énergie issue de carburants fossiles peut être nsidérée comme ayant une empreinte carbone supérieur. Elle a donc ur CO₂ plus élevé.

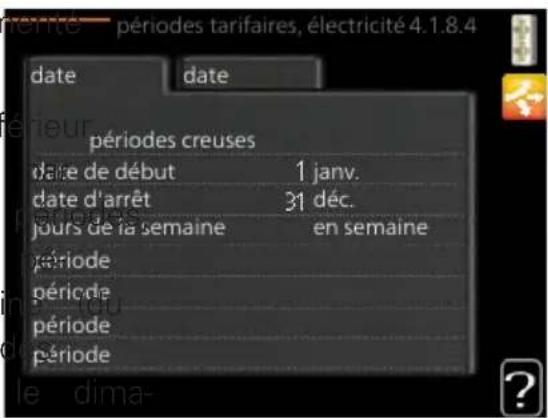

PÉRIODES TARIFAIRES, ÉLECTRICITÉ

Vous pouvez utiliser le tarif réglen pour l'appoint électrique.

Dé nissez les périodes de tarif inf Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semai lundi au vendredi) ou quatre périoc pour les week-ends (le samedi et nche).

périodes creuses date de début 1 janv. date d'arrêt 31 déc. jours de la semaine en semaine période période période période

Menu 4.1.8.6

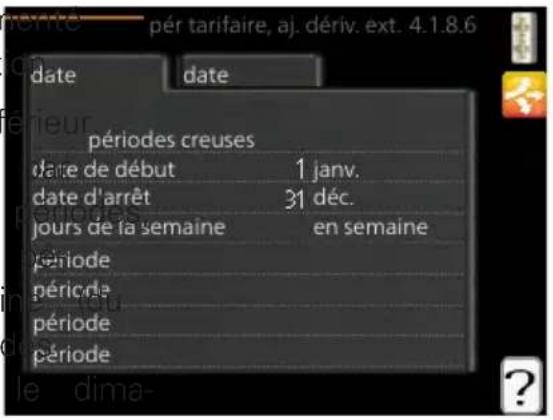

PÉR TARIFAIRE, AJ. DÉRIV. EXT.

Vous pouvez utiliser le tarif réglement pour l'appoint électrique par dérivat. Dé nissez les périodes de tarif inf. Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semaine (lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et nche).

périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté périté

Menu 4.1.8.7

PÉR TARIFAIRE, AJ. ÉTAPE EXT.

Vous pouvez utiliser le tarif régler pour l'appoint électrique commandé incrémentation.

Dé nissez les périodes de tarif inf Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semai lundi au vendredi) ou quatre périoc pour les week-ends (le samedi et nche).

pérrer pérrer tarifaire, aj. étape ext. 4.1.8.7 date date périodes creuses date de début 1 janv. date d'arrêt 31 déc. jours de la semaine en semaine période période période période

Menu 4.1.8.8

PÉRIODES TARIFAIRES, OPT10

Vous pouvez utiliser le tarif réglement pour l'appoint électrique commandé OPT 10.

Dé nissez les périodes de tarif inf Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semai lundi au vendredi) ou quatre période pour les week-ends (le samedi et nche).

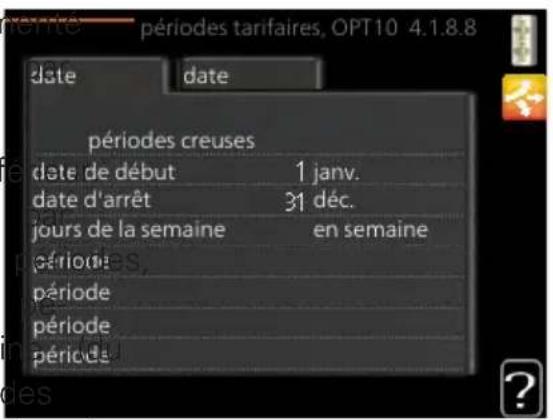

périodes tarifaires, OPT10 4.1.8.8 date date périodes creuses date de début 1 janv. date d'arrêt 31 déc. jours de la semaine en semaine période période période période

Me- nu 4.1.10

ÉLECTRICITÉ SOLAIRE (ACCESSOIRE NÉCESSAIRE)

dét. temp ambiante

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

dét. eau chaude

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

dét. température ambiant

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

triphasé (EME 10)

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

priorité électricité domestique (EME 20)

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

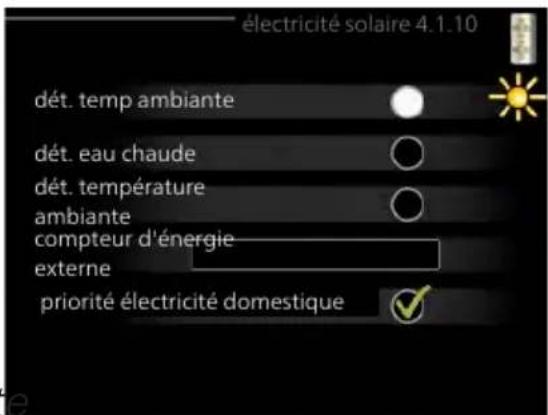

électricité solaire 4.1.10 dét. temp ambiante dét. eau chaude dét. température ambiente compteur d'énergie externe priorité électricité domestique

Vous pouvez dé nir ici quelle partie de l'installation (température ambiant pérature de l'eau chaude, température de l'eau de la piscine) béné cien surplus d'électricité photovoltaïque.

Lorsque la production d'électricité des panneaux solaires est supérieure a besoins de SMO 40, la température de l'habitation est ajustée et/ou la ture de l'eau chaude est augmentée.

EME

Dans ce menu, vous pouvez également dé nir des paramètres spéci que votre EME.

Pour EME 10, indiquez si le raccordement est triphasé.

Pour EME 20, vous pouvez indiquer si vous souhaitez que l'électricité d soit prioritaire sur la température ambiante et l'eau chaude, sous réserv SMO 40 dispose d'un compteur électrique externe.

MODE DE FONCT.

mode de fonct.

Plage de réglage : auto, manue sup. uniq.

Valeur par défaut : auto

fonctions

Plage de réglage : compresseur supplément, chauffage, rafraîch.

mode de fonct.4.2 el, chal. auto ○ manuel ○ chal. sup. uniq.

Le mode de fonctionnement du module de commande est généralement sur « auto ». Il est également possible de régler le module de com « chal. sup. uniq. » quand seul un appoint est utilisé, ou « manuel tionnez les fonctions autorisées.

Modi ez le mode de fonctionnement en sélectionnant le mode souhaité appuyant sur le bouton OK. Lorsqu'un mode de fonctionnement est séle il indique les éléments du module de commande qui sont autorisés (b autorisé) et les alternatives sélectionnables à droite. Pour sélectionner de tions sélectionnables autorisées ou non, sélectionnez la fonction à l'aide bouton de commande et appuyez sur le bouton OK.

Mode de fonctionnement auto

Dans ce mode de fonctionnement, le module de commande choisit auto-ment les fonctions autorisées.

Mode de fonctionnement manuel

Dans ce mode de fonctionnement, vous pouvez décider quelles fonctions autorisées. Vous ne pouvez pas désélectionner « compresseur » en mo nuel.

Mode de fonctionnement chal. sup. uniq.

Dans ce mode de fonctionnement, le compresseur est désactivé et seul est utilisé.

ATTENTION!

En sélectionnant le mode « chal. sup. uniq. » le compresseur désélectionné et les coûts de fonctionnement sont plus importants:

ATTENTION!

Si aucune pompe à chaleur n'est raccordée, vous ne pouvez pas un autre mode que « Appoint supplémentaire uniquement ».

Fonctions

« compresseur » est l'unité qui permet de produire du chauffage et chaude pour l'habitation. En mode automatique, si « compresseur » est un symbole apparaît dans le menu principal. En mode manuel, vous ne pas désélectionner « compresseur ».

« supplément » est l'unité qui aide le compresseur à chauffer l'habitat l'eau lorsque ce dernier est incapable de répondre seul à la demande.

« chauffage » signi e que l'habitation est chauffée. Vous pouvez désèle la fonction lorsque que souhaitez couper le système de chauffage.

« rafraîch. » signi e que l'habitation est rafraîchie lorsqu'il fait chaud d'Cette alternative requiert un accessoire de rafraîchissement qui puisse être dans le menu, ou que la pompe à chaleur à air/eau dispose d'une f'rafraîchissement intégrée. Vous pouvez désélectionner cette fonction lorsqu que souhaitez couper le système de rafraîchissement.

MES ICÔNES

Vous pouvez sélectionner les icône af cher lorsque la porte du SMO fermée. Vous pouvez sélectionner qu'à 3 icônes. Si vous en sélecti plus de trois, les premières icônes tionnées disparaîtront. Les icônes s affichées d'après leur ordre de sél

mes icônes 4.3 40 est température ext./int. température de l'eau chaude horloge analogique horloge digitale 22° 00:01 54°

Menu 4.3

Menu 4.4

HEURE ET DATE

Ici, vous pouvez dé nir l'heure, la le mode d'af chage et le fuseau

date, heure 09 : 04 24 h 12 h date 14 jour 14.06.2013 06 mois 2013-06-14 13 année Stockholm

ASTUCE

L'heure et la date sont ré automatiquement si la pomp à chaleur est raccordée à Uplink. Pour obtenir l'heure correcte, dé nissez le fuseau horaire.

Menu 4.6

LANGUE

Sélectionnez la langue dans laquelle souhaitez que les informations soie af chées.

vous langue 4.6 ont ○ ceský ○ dansk ○ deutsch ○ eesti ○ english ○ español

Menu 4.7

RÉGLAGE VACANCES

Pour réduire la consommation d'én pendant les vacances, vous pouvez grammer la baisse de la températ chauffage et de l'eau chaude sani. Le rafraîchissement, la ventilation, la fraîchissement de la piscine et pa neau solaire peuvent également être programmés si ces fonctions sont chées.

activité date de début 2008 - 01 - 01 date d'arrêt 2008 - 01 - 01 chauffage 0 temp. ambiante souhaitée 20.0° eau chaude économique refraîchissement arrêt ventilation normal piscine arrêt

Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée est réglée directement (en °C réglage s'applique à tous les réseaux de distribution dotés de sondes d

Si aucune sonde d'ambiance n'est activée, c'est que le décalage souha loi d'eau doit être dé ni. Augmenter d'un seul incrément suf t en gén modi er la température ambiante d'un degré, mais dans certains cas pl incréments sont nécessaires. Ce réglage s'applique à tous les systèmes ssion sans sondes d'ambiance.

La programmation Vacances débute à 00:00 à la date de démarrage et à 23:59 à la date d'arrêt.

ASTUCE

Con gurez le réglage Vacances de sorte qu'il s'arrête environ un avant votre retour. Ainsi, la température ambiante et l'eau chaudé ront suf samment de temps pour retrouver leurs niveaux habituels

ASTUCE

Effectuez le réglage Vacances à l'avance et activez-le juste avant départ a n de béné cier d'un confort optimal.

Menu 4.9

AVANCÉ

Le menu avan comporte du tex orange et est destiné aux utilisate avancés. Ce menu comprend plusieurs sous-menus.

ev en avancé 4.9 eurs sure 4.91 priorité de fonct. réglage du mode auto réglage minutes degrés réglage d'usine utilisateur prog. du verrouillage arrêt

PRIORITÉ DE FONCT.

priorité de fonct.

Plage de réglage : de 0 à 18

Valeur par défaut : 30 min.

Choisissez ici la durée de fonctionnement de l'installation pour chaque plusieurs d'entre eux sont applicables simultanément. S'il n'y a qu'un seu l'installation fonctionne selon ce critère uniquement.

L'indicateur montre où se situe l'installation dans le cycle.

Si le réglage 0 minute est sélectionné, cela signi e que ce critère n'e prioritaire mais qu'il ne sera activé qu'en l'absence d'autres critères.

RÉGLAGE DU MODE AUTO

démarrer le rafraîchissement

Plage de réglage : -20 - 40

Réglage d'usine : 25

arrêter le chauffage

Plage de réglage : -20 - 40

Valeurs par défaut : 17

réglage du mode auto4.9.2 démarrer le rafraîchissement 25 °C arrêter le chauffage 20 °C arrêter chauffage add. 15 °C temps de filtrage 24 h

arrêter chauffage add.

Plage de réglage : -25 - 40 °C

Réglage d'usine : 5

temps de ltrage

Plage de réglage : de 0 à 48 h

Valeur par défaut : 24 h

Lorsque le mode de fonctionnement est réglé sur « auto », le module dé nit quand le démarrage et l'arrêt de l'appoint et de la production sont permis, selon la température extérieure moyenne. Si la pompe à est équipée d'une fonction de rafraîchissement intégrée et qu'elle est a dans le menu, vous pouvez également sélectionner la température de dé du rafraîchissement.

Sélectionnez les températures extérieures moyennes dans ce menu.

ATTENTION!

La température réglée dans « arrêter chauffage add. » ne peut supérieure à la température réglée dans « arrêter le chauffage :

temps de ltrage: Vous pouvez également régler la durée (temps de pendant laquelle la température moyenne est calculée. Si vous sélectionn la température extérieure actuelle est prise en compte.

RÉGLAGE MINUTES DEGRÉS

Menu 4.9.3

valeur actuelle

Plage de réglage : -3000 - 30

démarrer le compresseur

Plage de réglage : -1000 - -3

Valeur par défaut : -60

différ. étagement compr.

Plage de réglage : 10 - 2000

Valeur par défaut : 60

dém. source chaleur sup.

Plage de réglage : 100 - 2000

Réglage d'usine : 400

dém. entre étages appoints

Plage de réglage : 10 - 1000

Réglage d'usine : 30

réglage minutes degrés 4.9.3 valeur actuelle 100 DM démarrer le compresseur -60 DM différ. étagement compr. 60 DM dém. source chaleur sup. 400 DM dém. entre étages appoints 100 DM

Les degrés minutes correspondent à une mesure du besoin actuel de dans l'habitation, et déterminent le moment où le compresseur démarre/s

ATTENTION!

Une valeur supérieure pour « démarrer le compresseur » entraîne démarrages plus fréquents du compresseur, ce qui accroît son u. Une valeur trop faible peut entraîner des températures intérieures égales.

RÉGLAGE D'USINE UTILISATEUR

Tous les réglages par défaut auxq peut accéder l'utilisateur (y compris menus avancés) peuvent être réinitia ici.

réglage d'usine utilisateur4.9.4 les alisés Voulez-vous réinitialiser tous les réglages utilisateur aux réglages d'usine ? non oui us ge,

ATTENTION!

Après le réglage d'usine, tous les réglages personnels, tels que les courbes de chauffage, doivent être réinitialisés.

PROG. DU VERROUILLAGE

Il est possible de programmer i deux périodes différentes pour le rouillage de l'appoint.

Lorsque la programmation est active symbole de verrouillage s'af che su menu principal du module de comm

Programmation : permet de sélectio ici la période à modi er.

Activé : permet d'activer ici la proti- tion pour la période sélectionnée. L horaires dé nis ne sont pas affecte de la désactivation.

jusqu'à veur Activé Programmation prog. du verrouillage4.9.5 progr. 1 progr. 2 activé tous lun mar mer jeu 14:00 - 1630 ven sam dum Période de temps Verrouillage Conflit

Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Verrouillage : permet de sélectionner ici le verrouillage souhaité.

Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

Blocage du compresseur dans le module extérieur.

Verrouillage de l'appoint électrique

ASTUCE

Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE

Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.

La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

ATTENTION!

Le verrouillage à long terme peut diminuer le confort et les éc de fonctionnement.

PROGR. MODE SILENC.

Il est possible de programmer ici jusqu'à deux périodes différentes et quences maximales différentes pour mettre la pompe à chaleur en « r n cieux » (la pompe à chaleur doit prendre en charge cette fonction). A ainsi réduire le bruit en journée et le réduire encore plus la nuit.

Lorsque la programmation est activée, le symbole « mode silencieux » sur le menu principal du module de commande.

Me- nu 4.9.6

Activé Programmation progr. mode silenc. 4.9.6 progr. 1 progr. 2 activé tous lun mar mer jeu 14:00 - 16:30 ven sam dim Jour Période de temps Conflit

Programmation : permet de sélectionner ici la période à modi er.

Activé : permet d'activer ici la programmation pour la période sélectionr horaires dé nis ne sont pas affectés lors de la désactivation.

Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

ASTUCE

Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE

Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.

La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

ATTENTION!

La programmation à long terme du mode silencieux peut diminue confort et les économies de fonctionnement.

Menu 4.9.7

OUTILS

Cette fonction permet d'éliminer to trace de glace sur le ventilateur du ventilateur.

Dans le cas d'un module extérieurement gelé, il peut être nécessaire cer un dégivrage du ventilateur en plément du dégivrage qui s'effectue matiquement. Pour activer le dégivr du ventilateur, cochez la case « de ventilateur » dans le menu. Le d'est ensuite effectué une fois.

outil 4.9.7 ou la grille forte- EB101 de lan- dégivrage ventilateur auto- gage dégivrage

4 Problèmes d'inconfort

Dans la plupart des cas, SMO 40 détecte un dysfonctionnement dysfonctionnement peut entraîner des perturbations du niveau de ce et l'indique par le biais d'une alarme et d'instructions sur l'écra

Menu Informations

Toutes les valeurs de mesure de l'installation sont réunies dans 3.1 du système de menus du module de commande. La véri c valeurs de ce menu facilite souvent l'identi cation de l'origine d'défaillance.

Gestion des alarmes

Une alarme se déclenche en dysfonctionnement. Elle est signa par un voyant d'état passant d'continu au rouge continu. Une nette d'alarme s'af che également dans la fenêtre d'information.

ALARME

des de alée du vert alarme son-51 Alarme basse pression info/action réinitialisation de l'alarme mode aide

Si une alarme se déclenche a pagnée d'un voyant d'état rouge,

cela indique un dysfonctionnement que ni la pompe à chaleur ni de commande ne sont capables de régler. En tournant le boutommande et en appuyant sur OK, vous pouvez af cher à l'écran d'alarme et procéder à sa réinitialisation. Vous pouvez également de régler l'installation sur mode aide.

info/action Vous pouvez voir ici la signi cation de l'alarme et ol astuces pour corriger le problème à l'origine de celle-ci.

réinitialisation de l'alarme Dans de nombreux cas, il suffit de sél « réinitialisation de l'alarme » pour que la pompe à chaleur re fonctionnement normal. Si une lumière verte apparaît après avoir

tionné « réinitialisation de l'alarme », le problème a été réglé. mière rouge persiste et qu'un menu « Alarme » apparaît à l'é signi e que le problème à l'origine de l'alarme n'est toujours pas Si l'alarme disparaît puis revient, contactez votre installateur.

mode aide « mode aide » est un type de mode secours. Il l'installation produit du chauffage et/ou de l'eau chaude malgré u blème. Cela peut signi er que le compresseur de la pompe à fonctionne pas. Dans ce cas, l'appoint électrique produit du chau et/ou de l'eau chaude.

ATTENTION!

Pour sélectionner mode aide, il faut choisir une action d'a dans le menu 5.1.4.

ATTENTION!

Sélectionner « mode aide » ne permet pas de corriger l blème à l'origine de l'alarme. Le voyant d'état continuera à être rouge.

Si l'alarme ne se réinitialise pas, contactez votre installateur pour mesures correctives adaptées.

Si le dysfonctionnement ne s'af che pas à l'écran, les astuces peuvent être utilisées :

OPÉRATIONS DE BASE

Commencez par véri er les éléments suivants :

• Position du commutateur .
• Groupe et principaux fusibles du logement.
  • Le disjoncteur différentiel de l'habitation.
• Moniteur de charge correctement réglé (si installé).

TEMPÉRATURE DE L'EAU CHAUDE INSUFFISANTE OU MANQUE D'EAU CHAUDE

Cette partie du chapitre répertoriant les différentes erreurs n'est que si le préparateur ECS est installé dans le système.

• Vanne de remplissage du ballon d'eau chaude fermée ou obs
• Ouvrez la vanne.
• Le robinet mélangeur (si installé) est trop faible.
• Réglez le robinet mélangeur.
• SMO 40 en mode de fonctionnement incorrect.

- Accédez au menu 4.2. Si le mode « auto » est sélection nnez une valeur supérieure sur « arrêter chauffage add. » c menu 4.9.2.

- Si le mode « manuel » est sélectionné, choisissez « supp

- Importante consommation d'eau chaude.

- Attendez que l'eau ait été chauffée. Vous pouvez activer la permettant d'augmenter temporairement la production d'eau chau (luxe temporaire) dans le menu 2.1.

• Température d'eau chaude insuf sante.

- Accédez au menu 2.2 et sélectionnez un mode de confort

- Faible quantité d'eau chaude avec la fonction « Commande ir nte » active.

- Si l'utilisation d'eau chaude est faible, l'installation produira m d'eau chaude qu'habituellement. Redémarrez l'installation.

- Priorité de fonctionnement de l'eau chaude trop faible ou abs

- Accédez au menu 4.9.1 et augmentez la durée pendant laq production d'eau chaude doit être prioritaire. Notez que si la de la production d'eau chaude est augmentée, la durée de est réduite, ce qui peut entraîner des températures ambiantes rieures/inégales.

• Le mode « Vacances » peut être activé à partir du menu

- Accédez au menu 4.7 et sélectionnez « Arrêt ».

TEMPÉRATURE AMBIANTE INSUFFISANTE

- Thermostats fermés dans plusieurs pièces.

- Réglez les thermostats au maximum dans le plus de pièces. Réglez la température ambiante à partir du menu 1.1 pour d'obstruer les thermostats.

- SMO 40 en mode de fonctionnement incorrect.

- Accédez au menu 4.2. Si le mode « auto » est sélection nnez une valeur supérieure sur « arrêter le chauffage » dan 4.9.2.

- Si le mode « manuel » est sélectionné, choisissez « chaucela ne suft pas, sélectionnez « supplément ».

- Loi d'eau inadaptée.

- Accédez au menu 1.1 « température » et augmentez le de la courbe de chauffage. Si la température ambiante est bassé temps froid uniquement, la pente de la courbe dans le mer « courbe de chauffage » doit être remontée.

- Priorité de fonctionnement du mode chauffage trop faible ou

- Accédez au menu 4.9.1 et augmentez la durée pendant laq chauffage doit être prioritaire. Notez que si la durée de cha est augmentée, la durée de production d'eau chaude est réd qui peut entraîner une diminution du volume d'eau chaude.

- Le mode « Vacances » peut être activé à partir du menu

- Accédez au menu 4.7 et sélectionnez « Arrêt ».

- Commutateur externe permettant de modi er le chauffage amb activé.

- Véri ez les commutateurs externes.

• Air dans le système de chauffage.

- Purgez le système de chauffage.

• Vannes du circuit de distribution ou de la pompe à chaleur

- Ouvrez les vannes (contactez votre installateur si vous avez d'aide pour les localiser).

TEMPÉRATURE AMBIANTE ÉLEVÉE

- Loi d'eau inadaptée.

- Accédez au menu 1.1 (température) et réduisez le décalage courbe de chauffage. Si la température ambiante est élevée mps froid uniquement, la pente de la courbe dans le menu « courbe de chauffage » doit être abaissée.

- Commutateur externe permettant de modi er le chauffage amb activé.

- Véri ez les commutateurs externes.

PRESSION SYSTÈME BASSE

- Quantité d'eau insuf sante dans le système de chauffage.

- Remplissez le réseau de distribution avec de l'eau et reche éventuelles fuites. Si votre installation requiert fréquemment un mplissage, contactez votre installateur.

LE COMPRESSEUR DE LA POMPE À CHALEUR À A NE DÉMARRE PAS

• Il n'y a pas de demande en chauffage.

- SMO 40 n'est ni en demande de chauffage ni en demand ction d'eau chaude sanitaire.

- Le fonctionnement du compresseur est bloqué par une sécurité une température.

- Attendez que la température retrouve une valeur comprise d'plage de fonctionnement de la pompe à chaleur.

- Le délai minimum avant que le compresseur démarre n'a pas été atteint.

- Attendez au moins 30 minutes, puis véri ez si le compress démarré.

• Déclenchement de l'alarme.

- Suivez les instructions af chées à l'écran.

Chauf. add. seul

Si vous ne parvenez pas à résoudre le problème et ne pouvez chauffer la maison, vous pouvez, en attendant le dépannage, con à faire fonctionner la pompe en mode « chal. sup. uniq. ». C que seul l'appoint est utilisé pour chauffer la maison.

RÉGLEZ L'INSTALLATION EN MODE APPOINT.

1. Accédez au menu 4.2 mode de fonct..
2. Sélectionnez « chal. sup. uniq. » à l'aide du bouton de cor puis appuyez sur le bouton OK.
3. Retournez aux menus principaux en appuyant sur le bouton l

ATTENTION!

Dans le cas d'une mise en service sans pompe à chaleu NIBE, une erreur de communication d'alarme s'affiche à l'é

5 Données techniques

Les caractéristiques techniques de ce produit sont détaillées dans manuel d'installation (nibe.fr).

6 Glossaire

APPOINT DE CHAUFFAGE

L'appoint est la chaleur produite en plus de la chaleur fourniè mpresseur de votre pompe à chaleur. Un thermoplongeur, un chélectrique, une chaudière à bois/oul/gaz/granules, un système de chauffage solaire ou un chauffage urbain sont des exemples de fages supplémentaires.

BALLON D'EAU CHAUDE

Cuve dans laquelle l'eau chaude sanitaire est chauffée. Se situe rieur de la pompe à chaleur.

COMPRESSEUR

Comprime le uide frigorigène à l'état gazeux. La pression et la rature augmentent lorsque le uide frigorigène est comprimé.

CONDENSEUR

Échangeur thermique où le uide frigorigène chaud à l'état gaze condense (refroidi, il se liqué e) et transfère de l'énergie thermie les systèmes de chauffage et d'eau chaude de l'habitation.

CONDUITE DE RETOUR

Conduite à partir de laquelle l'eau est renvoyée à la pompe à le système de chauffage de l'habitation (radiateurs/chauffage par l

COP

Si une pompe à chaleur présente un COP de 5, cela signi ne payez qu'un cinquième de votre demande en chauffage. Cela pond au rendement de la pompe à chaleur. Différentes valeurs c sont utilisées, par exemple : 7 / 45, où 7 représente la temprieure et 45 la température de départ en degrés.

CÔTÉ CHAUFFAGE

Les conduites menant au système de climatisation de la maison condenseur constituent le côté chauffage.

EAU CHAUDE SANITAIRE

Eau utilisée pour la douche par exemple.

EAU DE CHAUFFAGE

Liquide chaud, généralement de l'eau normale, qui est envoyé d mpe à chaleur vers le système de climatisation de la maison mettre de chauffer les pièces. Le uide caloporteur permet également de chauffer l'eau via le réservoir à double fond ou un échanger

ÉCHANGEUR THERMIQUE

Dispositif permettant de transférer l'énergie thermique d'un point autre sans pour autant mélanger les uides. Les évaporateurs et ndenseurs sont des types d'échangeurs thermiques.

FACTEUR DE CHALEUR

Mesure permettant de déterminer la quantité de chaleur générée pompe à chaleur par rapport à l'énergie électrique dont elle a l fonctionner. Un autre terme est également utilisé pour désigner ncept : COP (coef cient de performance).

LOI D'EAU

La loi d'eau indique la quantité de chaleur qui doit être généré pompe à chaleur en fonction des températures extérieures. Si un importante est sélectionnée, cela indique à la pompe à chaleur doit produire davantage de chaleur s'il fait froid dehors pour po teindre des températures intérieures agréables.

MITIGEUR THERMOSTATIQUE

Un robinet qui mélange l'eau froide à l'eau chaude quittant le

POMPE DE CIRCULATION

Pompe permettant de faire circuler le liquide dans des tuyaux.

PRESSOSTAT

Pressostat qui actionne une alarme et/ou arrête le compresseur de pressions non autorisées dans le système. Un pressostat haussion se déclenche si la pression de condensation est trop imp Un pressostat basse pression se déclenche si la pression d'évap est trop faible.

PROBLÈMES D'INCONFORT

Les problèmes d'inconfort correspondent aux changements indésirable survenus au niveau de l'eau chaude/du confort intérieur, par exe lorsque la température de l'eau chaude est trop basse ou que rature intérieure ne correspond pas au niveau souhaité.

Un dysfonctionnement de la pompe à chaleur peut parfois prenc forme d'une perturbation en termes de confort.

Dans la plupart des cas, la pompe à chaleur relève les dysfonds et les signale par des alarmes. Les instructions à suivre salors à l'écran.

RADIATEUR

Autre terme pour désigner l'élément de chauffage. Ils doivent être avec de l'eau pour pouvoir être utilisés avec SMO 40.

RENDEMENT

Mesure permettant de déterminer le rendement de la pompe à Plus la valeur est importante et mieux c'est.

RÉSEAUX DE DISTRIBUTION

Les réseaux de distribution peuvent également être appelés circui chauffage. Le bâtiment est chauffé grâce à des radiateurs, des chauffants ou des ventilo-convecteurs.

SONDE D'AMBIANCE

Sonde située en intérieur. Cette sonde indique à la pompe à 4 température intérieure.

SONDE EXTÉRIEURE

Capteur situé en extérieur. Ce capteur indique à la pompe à c température extérieure.

SOUPAPE DE SÉCURITÉ

Vanne qui s'ouvre et libère une petite quantité de liquide si la est trop élevée.

SUPPLÉMENT ÉLECTRIQUE

Il s'agit de l'électricité qui est par exemple utilisée par un therm en guise de complément pendant les jours les plus froids de pour couvrir la demande en chauffage que la pompe de chaleu pable de gérer.

TEB (TEMPÉRATURES EXTÉRIEURES)

Les températures extérieures varient en fonction de l'endroit où vivez. Plus les températures extérieures sont basses et plus la sélectionnée à partir du menu « sélectionner une loi d'eau » s

TEMP. DE RETOUR

Température de l'eau retournant à la pompe à chaleur après lib de l'énergie thermique vers les radiateurs/planchers chauffants.

TEMPÉRATURE CALCULÉE DU CIRCUIT DE DÉPART

Température calculée par la pompe à chaleur et nécessaire au de chauffage pour atteindre une température ambiante optimale. I l'air extérieur est froid, plus la température d'alimentation calculée élevée.

TEMPÉRATURE D'ALIMENTATION

Température de l'eau chauffée que la pompe à chaleur envoie système de chauffage. Plus l'air extérieur est froid, plus la tem de départ chauffage est élevée.

TEMPS DE FILTRAGE

Indique la durée pendant laquelle la température extérieure moyen est calculée.

TUYAU DE DÉPART

Conduite dans laquelle l'eau chauffée est acheminée de la pomp chaleur vers le système de chauffage du logement (radiateurs/plar chauffants).

VANNE DIRECTIONNELLE

Vanne pouvant envoyer un liquide dans deux directions différentes. vanne directionnelle permet d'envoyer le liquide vers le système chauffage, lorsque la pompe à chaleur produit de la chaleur pour tation, et vers le chauffe-eau, lorsque la pompe à chaleur produ chaude.

Index

A

Af chage, 12

Alarme, 81

Astuces d'économie, 22

Consommation énergétique,

G

Gestion des alarmes, 81

Glossaire, 88

B

Bouton de commande, 12

Bouton OK, 12

Bouton Retour, 12

23

Informations externes, 10

Fenêtre d'informations, 10

Voyant d'état, 11

Informations importantes

Données d'installation, 4

Informations relatives à la sécurité, 6

Numéro de série, 8

SMO 40 - Un excellent choix,

Informations relatives à la sécurité, 6

C

Chaleur supplémentaire uniquement, 85

Commutateur, 13

Consommation énergétique, 23

L

Le module de contrôle : le cœur la 25 maison, 10

D

Dé nir la production d'eau chaude, 48

Définir la température intérieure,

Dépannage, 82

Données d'installation, 4

Données techniques, 87

M

Menu Aide, 21

E

Entretien de SMO 40, 22

Astuces d'économie, 22

Véri cations régulières, 22

N

Navigation entre les fenêtres, 21

Numéro de série, 8

0

Obtenir des informations, 53

F

Fenêtre d'informations, 10

Fonctionnement, 17

Fonctionnement du module de ntrôle, 10

P

Perturbations du confort

Chaleur supplémentaire unique- co- ment, 85

Prise de contact avec le SMO 40, 10 Informations externes, 10 Système de menus, 14 Unité d'af chage, 11 Problèmes d'inconfort Alarme, 81 Dépannage, 82 Gestion des alarmes, 81

R Réglage d'une valeur, 19 Réglage de l'installation, 57

s Sélection d'options, 18 Sélection d'un menu, 17 SMO 40 - à votre service, 25 Dé nir la production d'eau chaude, 48 Dé nir la température intérieure, 25 Obtenir des informations, 53 Réglage de l'installation, 57 SMO 40 - Un excellent choix, 9 Système de menus, 14 Fonctionnement, 17 Menu Aide, 21 Navigation entre les fenêtres, 21 Réglage d'une valeur, 19 Sélection d'options, 18 Sélection d'un menu, 17 Utilisez le clavier virtuel, 20

U Unité d'af chage, 11 Af chage, 12 Bouton de commande, 12 Bouton OK, 12 Bouton Retour, 12 Commutateur, 13 Voyant d'état, 12 Utilisez le clavier virtuel, 20

Contact

AT KNV Energietechnik GmbH, Gahberggasse 11, AT-4861 Schöring Tel: [phone] E-mail: [e-mail] www.knv.at

CH NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: [phone] E-mail: [e-mail] www.nibe.ch

Pour les pays non mentionnés dans cette liste, veuillez contacter Nibe ou vous rendre sur www.nibe.eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu

Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs faituelles ou d'impression pouvant apparaître dans ce manuel.

231777
