BRUKSANVISNING RMU S40 Nibe

Table of ContentsViktig information SÄKERHETSINFORMATION Denna handbok beskriver installations- och servicemomentavsedda att utföras av fackman.Handboken ska lämnas kvar hos kunden. Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Detta är en originalhandbok. Översättning får inte ske utan godkännande av NIBE. Med förbehåll för konstruktionsändringar. ©NIBE 2022. SYMBOLER Förklaring till symboler som kan förekomma i denna manual. OBS! Denna symbol betyder fara för människa eller ma-skin. TÄNK PÅ! Vid denna symbol finns viktig information om vaddu ska tänka på när du installerar eller servar an-läggningen. TIPS! Vid denna symbol finns tips om hur du kan under-lätta handhavandet av produkten. ALLMÄNT Härmed försäkrar NIBE att denna typ av radioutrustningEA001-A-XXX, överensstämmer med direktiv 2014/53/EU.Den fullständiga texten till EU-försäkran om överensstäm-melse finns på nibe.se. MÄRKNING Förklaring till symboler som kan förekomma på produktensetikett/etiketter.Läs installatörshandboken.Klass III kontrollsymbol. ÅTERVINNING Lämna avfallshanteringen av emballaget till deninstallatör som installerade produkten eller till sär-skilda avfallsstationer.När produkten är uttjänt får den inte slängas blandvanligt hushållsavfall. Den ska lämnas in till särskilda avfalls-stationer eller till återförsäljare som tillhandahåller dennatyp av service.Felaktig avfallshantering av produkten från användarenssida gör att administrativa påföljder tillämpas i enlighet medgällande lagstiftning.

Den här produkten innehåller programvara som omfattasav en öppen källkodslicens. För att få mer information samttillgång till källkoden, besök opensource.nibe.eu.NIBE RMU S40 | SE4 SvenskaAllmänt Med RMU S40 kan du styra och övervaka din NIBE värme- pump/inomhusmodul/styrmodul (huvudprodukt) från ett annat rum i huset. KOMPATIBLA PRODUKTER Huvudprodukter i NIBE S-serie.* *RMU S40 är inte kompatibel med SMO S30. INNEHÅLL 22.3° KITCHEN

1 st RMU S40 med bakstycke MONTERING RMU S40 kan monteras direkt mot en vägg eller med hjälp av det medföljande bakstycket. Använder du det medföljan- de bakstycket kan du montera RMU S40 i en standard appa- ratdosa. Om du vill använda rumsgivaren i RMU S40 är placeringen av enheten viktig, se avsnitt Rumsgivare. Använd alla fästpunkter och montera modulen upprätt plant mot vägg.Lämna minst 100 mm fritt utrymme runt modulen för att underlätta åtkomst samt kabeldragning vid installa- tion och service. TÄNK PÅ! Skruvtyp ska anpassas efter underlaget som monteringen sker på.

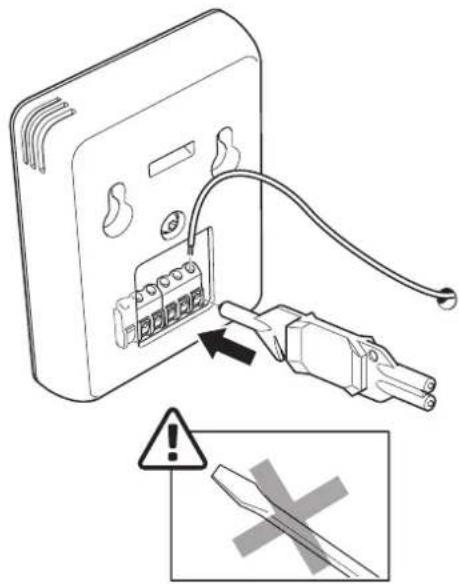

MONTERING UTAN BAKSTYCKE

1. Skruva upp 2 st skruvar med 32 mm avstånd.

2. Anslut RMU S40 till huvudprodukten, se avsnitt "Elin-

3. Häng upp RMU S40 på skruvarna.

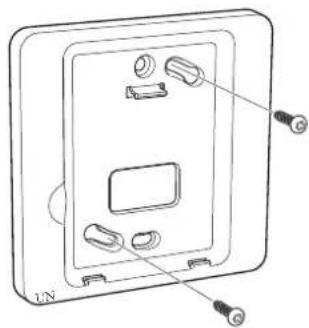

5NIBE RMU S40 | SEMONTERING MED BAKSTYCKE

1. Skruva fast bakstycket på väggen med hjälp av 2 st

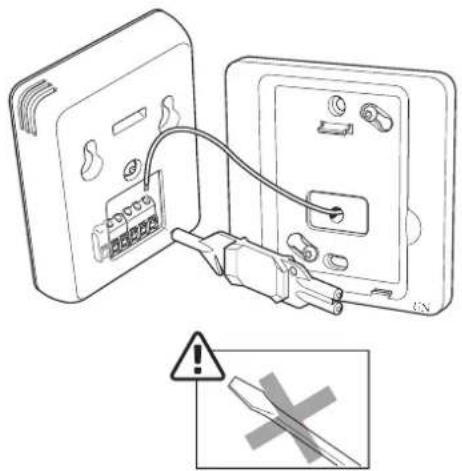

2. Anslut RMU S40 till huvudprodukten, se avsnitt "Elin-

3. Vinkla displayenheten och fixera enheten mot de två

klämmorna i botten på bakstycket.

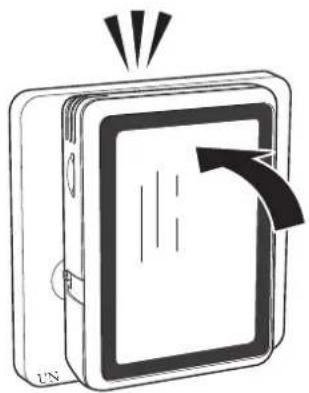

4. Tryck fast RMU S40 mot ovankanten på bakstycket.

AA4 DisplayenhetAA4 Plats för minneskort (Micro-SD)AA32 Anslutningsplint, kommunikation och spänningX1 Spänningsmatning, Micro-USBX5 Av/På-knapp (Strömställare)SF1 Beteckningar enligt standard EN 81346-2. NIBE RMU S40 | SE6Elinkoppling OBS! All elektrisk inkoppling ska ske av behörig elektri- ker. Elektrisk installation och ledningsdragning ska ut- föras enligt gällande nationella bestämmelser. Huvudprodukten ska vara spänningslös vid instal- lation av RMU S40.

• För att undvika störningar får givarkablar till externa an- slutningar inte förläggas i närheten av starkströmsledning- ar.

• Minsta area på kommunikations- och givarkablar till extern anslutning ska vara 0,5 mm² upp till 50 m, till exempel EKKX, LiYY eller liknande.

• RMU S40 återstartar efter spänningsbortfall. Du kan ansluta max 32 trådlösa enheter och 8 trådade RMU S40 till huvudprodukten. Om du ansluter fler än tre trådade enheter till huvudprodukten (varav max två RMU S40), krävs det att dessa har extern strömförsörjning.

RMU S40 är inte batteridriven. För strömförsörjning kan du använda en USB nätadapter (5V) och ansluta den till "Spänningsmatning, Micro-USB" (X5). Max kabellängd för USB-anslutning: 3 meter.

Du kan ansluta din RMU S40 mot din huvudprodukt för strömförsörjning och kommunikation.

INKOPPLING MOT HUVUDPRODUKT

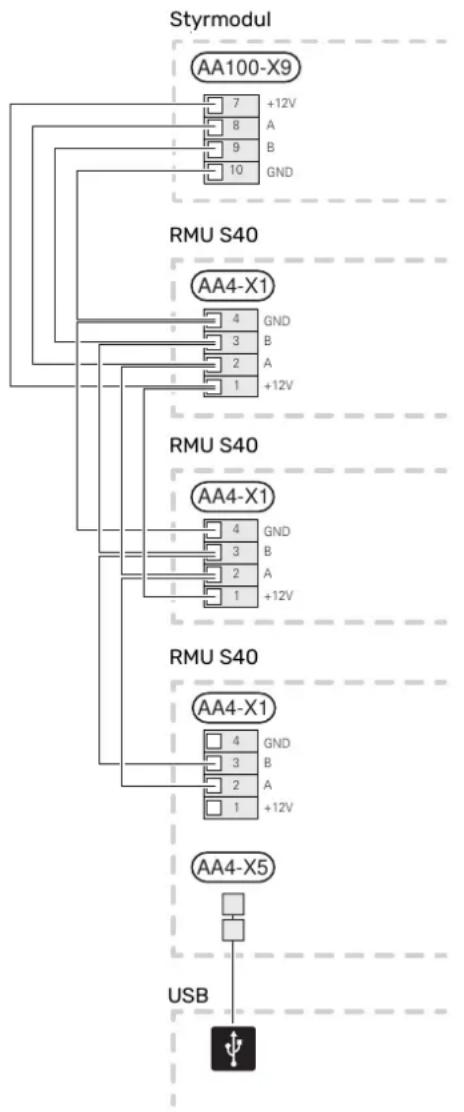

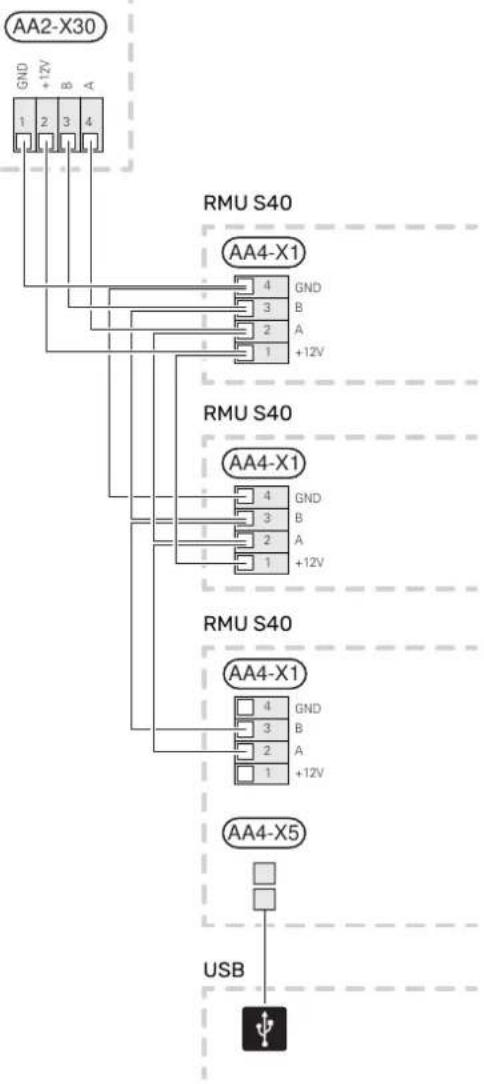

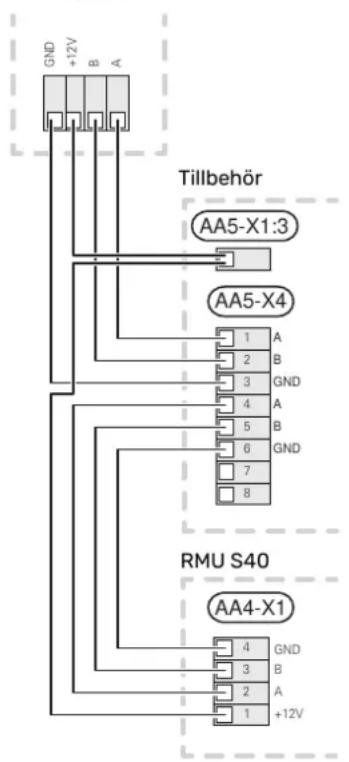

Värmepump/inomhusmodul Plinten i RMU S40 (AA4-X1) ansluts till plint X30:1-4 på grundkortet (AA2) i värmepumpen/inomhusmodulen. Om flera tillbehör ska anslutas, eller redan finns installerade, ansluts korten i serie. Då det kan förekomma olika inkopplingar av tillbehör, ska du alltid läsa instruktionen i manualen för det tillbehör som ska installeras. RMU S40RMU S40RMU S40+12VGNDBA4321+12VGNDBA4321+12VGNDBA4321AA4-X1AA4-X1AA2-X30AA4-X1AA4-X5Värmepump, inomhusmodulBAGND+12V USB Värmepump, inomhusmodul RMU S40 RMU S40 RMU S40 USB 7NIBE RMU S40 | SEStyrmodul Plinten i RMU S40 (AA4-X1) ansluts till plint X9:7–10 på skarvkortet (AA100) i styrmodulen. Om flera tillbehör ska anslutas, eller redan finns installerade, ansluts korten i serie. Då det kan förekomma olika inkopplingar av tillbehör, ska du alltid läsa instruktionen i manualen för det tillbehör som ska installeras. RMU S40RMU S40RMU S40+12VGNDBA4321+12VGNDBA4321+12VGNDBA4321StyrmodulGNDB+12VAAA4-X1AA4-X1AA100-X9AA4-X1AA4-X578910USB Styrmodul RMU S40 RMU S40 RMU S40 USB INKOPPLING AV TILLBEHÖR OCH EN RMU S40 Om flera tillbehör ska anslutas, eller redan finns installerade, ansluts korten i serie. Då det kan förekomma olika inkopplingar av tillbehör, ska du alltid läsa instruktionen i manualen för det tillbehör som ska installeras. Vidarekoppla en +12V matningskabel från huvudprodukten till din RMU S40. RMU S40 bör anslutas sist på kommunika- tionsslingan. Värmepump/Inomhusmodul/Styrmodul AA5-X4 AA5-X1:3 AA4-X1 12345678ABGNDABGNDRMU S40+12VGNDBA4321TillbehörBAGND+12V Huvudprodukt RMU S40 Tillbehör TÄNK PÅ! Installera alltid en +12V matningskabel från huvud- produkten till tillbehör med AXC-modul, för vidare- koppling till RMU S40. NIBE RMU S40 | SE8Igångkörning RUMSGIVARE Rumsenheten RMU S40 innehåller en rumsgivare medsamma funktion som rumsgivare (BT50) som följer medhuvudprodukten.Detta ger möjlighet att välja vilken rumsgivare huvudproduk-ten ska använda för visning och eventuell reglering avrumstemperaturen. TÄNK PÅ! I huvudproduktens meny 1.3.3 - "Rumsenheter",kan du själv välja vilken rumsgivare du vill användaför kontrollstyrning.Rumsenheten har upp till fyra funktioner:1. Redovisa aktuell rumstemperatur i värmepumpens/in-omhusmodulens display.2. Ge möjlighet att ändra rumstemperaturen.3. Ge möjlighet att förädla/stabilisera rumstemperaturen.4. Ge möjlighet att redovisa och styra fukthalten.Montera rumsenheten på en neutral plats där inställd tem-peratur önskas. Lämplig plats är exempelvis en fri innerväggi hall ca. 1,5 m över golv. Det är viktigt att rumsenheten intehindras från att mäta korrekt rumstemperatur, exempelvisgenom placering i nisch, mellan hyllor, bakom gardin, ovanföreller nära värmekälla, i drag från ytterdörr eller i direkt solin-strålning.Styrning av rumsenheten aktiveras i meny 1.3.3 - "Rumsen-heter". TÄNK PÅ! Stängda golv-/radiatortermostater påverkar inom-hustemperaturen.

INSTÄLLNINGAR I HUVUDPRODUKT

Grundinställningarna för varje RMU S40 gör du i huvudpro-dukten. För att lättare kunna veta i vilket rum RMU S40 ärplacerad, kan du ge varje rumsenhet ett unikt namn. TÄNK PÅ! Huvudproduktens mjukvara ska vara av senasteversion.

KLIMATSYSTEM OCH ZONER

Flera klimatsystem används när olika framledningstempera-turer krävs för olika delar av anläggningen, till exempel närdet finns både golvvärme och radiatorer i en fastighet.Ett klimatsystem kan delas upp i flera zoner som kan tilldelasen eller flera givare eller andra tillbehör. En zon kan vara ettspecifikt rum eller en del av en större lokal.

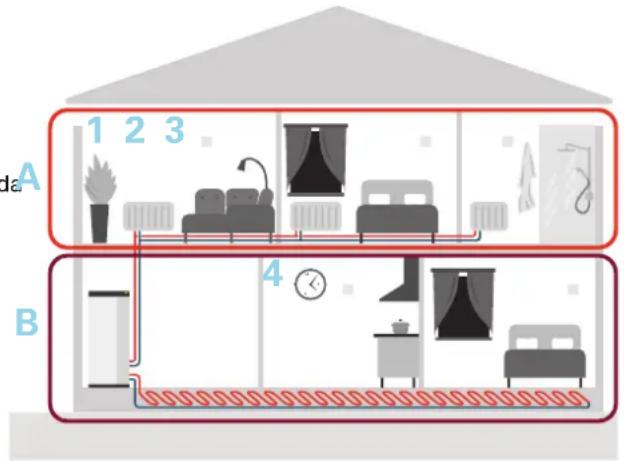

I exemplet visas en fastighet med två klimatsystem. Klimat-system "A" är ett radiatorsystem med tre zoner. Med en styrdradiatorventil kan temperaturen styras individuellt för zon1, 2 och 3.Klimatsystem "B" är ett golvvärmesystem med en zon somär styrande. REPEATER RPP 10 Om kommunikationen är svag mellan huvudprodukt ochtillbehör i någon zon, kan en repeater (RPP 10) behöva instal-leras för att förstärka signalen mellan zonerna.

Huvudprodukt Repeater 9NIBE RMU S40 | SETRÅDLÖS ANSLUTNING 1. Gå till huvudprodukten och välj meny 5.4 – "Ansluttrådlösa enheter" och följ guiden. Här ger du varjeRMU S40 ett unikt namn. TIPS! Gå till meny 2 – "Anslutningar" för att hittastartguiden igen vid senare tillfälle.2. Välj trådlös anslutning i din RMU S40.3. Invänta meddelandet "Anslutningen lyckades".4. Gör dina inställningar för RMU S40 i huvudproduktensmeny 1.3.3 – "Rumsenheter". TÄNK PÅ! Se installatörshandboken för huvudprodukten.

För att kunna ge RMU S40 ett unikt namn i huvudproduktenmåste den först tilldelas en adress, ett nummer (1 – 8):1. Välj en adress på RMU S40 genom att tilldela den ettunikt nummer (1 – 8) i meny 2 - "Anslutningar".2. Gå till huvudprodukten och välj meny 7.2.1 – "Lägg till/tabort tillbehör" och aktivera RMU S40 eller tryck på "Söktillbehör".3. Välj trådad anslutning i din RMU S40.4. Välj en adress (1 – 8) till din RMU S40.Om kommunikationsfel uppstår, mellan RMU S40 ochdin huvudprodukt, ombeds du att kontrollera valdadresss och justera vid behov.5. Gör dina inställningar för RMU S40 i huvudproduktensmeny 1.3.3 – "Rumsenheter". TÄNK PÅ! Se installatörshandboken för huvudprodukten. Styrning – Introduktion DISPLAYENHET 22.3° KITCHEN

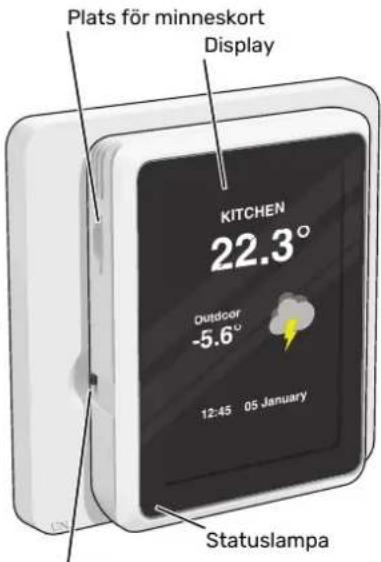

StatuslampaPlats för minneskortDisplayAv/På-knapp STATUSLAMPAN Statuslampan visar nuvarande driftstatus. Den:• är släckt vid normal funktion.• lyser rött vid utlöst larm.Om statuslampan lyser rött får du information och förslagpå lämpliga åtgärder i displayen.

Av/på-knappen (SF1) har två funktioner:• starta• stänga avFör att starta: För strömställaren uppåt.För att stänga av: För strömställaren nedåt. DISPLAYEN På displayen visas instruktioner, inställningar och driftinfor-mation.

PLATS FÖR MINNESKORT

På rumsenhetens vänstra sida finns plats för ett minneskort(MicroSD). TIPS! RMU S40 uppdateras automatiskt från huvudpro-dukten när ny mjukvara finns tillgänglig.NIBE RMU S40 | SE10NAVIGERING RMU S40 har en pekskärm där du enkelt navigerar genom att trycka och dra med fingret. VÄLJA De flesta val och funktioner aktiveras genom att trycka lätt på displayen med fingret. BLÄDDRA Prickarna i nederkant visas om det finns flera si- dor. Dra med fingret åt höger eller vänster för att bläddra mellan sidorna. RULLA Innehåller menyn flera undermenyer kan du se mer information genom att dra med fingret uppåt eller nedåt.

ÄNDRA EN INSTÄLLNING

Tryck på den inställning du vill ändra. Om det är en på/av-inställning ändras den direkt när du trycker. Vardagsrum Kök Om det finns flera möjliga värden får du upp ett snurrhjul som du drar uppåt eller nedåt för att hitta önskat värde. Kök Tryck på för att spara din ändring, eller på för att avbryta. HJÄLPMENY I några menyer finns en symbol som visar att extra hjälp finns att tillgå. Tryck på symbolen för att öppna hjälptexten. Du kan behöva dra med fingret för att se all text. HEMSKÄRMAR INFORMATIONSSIDOR Vilken information som visas beror på vilken produkt du har och vilka tillbehör som är kopplade till produkten. VARMVATTEN Du har aktiverat den tillfälliga varmvattenhöjningen. Den kommer automatiskt att stängas av när maxtemperaturen är uppnådd. Aktiv Du kan alltid trycka på "X" för att komma tillbaka till hemskärmarna. FUNKTIONSSIDOR På funktionssidorna kan du både se information om nuva- rande status och enkelt göra de vanligaste inställningarna. Vilka funktionssidor som visas beror på vilken produkt du har och vilka tillbehör som är kopplade till produkten. VÄRMEZon 1 VARMVATTENMer varmvatten Dra med fingret åt höger eller vänster för att bläddra mellan funktionssidorna. 11NIBE RMU S40 | SEMenyträd Kort Arbetar mot inställd temperatur Menysymbol Inställd temperatur Aktuell temperatur VÄRME Klimatsystem 1 Tryck på kortet för att justera önskat värde. På vissa funk- tionssidor drar du med fingret uppåt eller nedåt för att få fram fler kort. MENYTRÄD I menyträdet hittar du samtliga menyer och kan göra mer avancerade inställningar. VÄRME Klimatsystem 1 NIBE RMU S40 | SE12Skapa profiler i huvudproduktens meny 4.3 - Profiler I huvudproduktens meny 4.3 har du möjlighet att skapa profiler och välja vilka zoner och funktioner profilerna ska ha tillgång till. En profil kan exempelvis vara en lägenhet med sina egna tillbehör. Zonerna måste du ha skapat tidigare. Mer information om klimatsystem och zoner finner du i huvudproduktens instal- latörshandbok.

1. Skapa och namnge en profil (upp till åtta profiler).

2. Välj en eller flera zoner. För att din RMU S40 ska knytas

till profilen måste den finnas i en av de zoner du väljer.

3. Lägg till de funktioner profilen ska ha tillgång till.

• värme På RMU S40 displayen visas därefter vilken profil den tillhör. TÄNK PÅ! En RMU S40 knuten till en profil kommer att låsas och bara visa information relaterad till vald profil. Styrning – Menyer HEMSKÄRMAR TÄNK PÅ! Vilka menyer och styrningsmöjligheter som är till- gängliga kan styras av profiler, se avsnitt "Skapa profiler i huvudproduktens meny 4.3 - Profiler".

Här gör du temperaturinställningar för anläggningen. Om klimatsystemet i huset har flera zoner för värme respek- tive kyla visas det på displayen med en funktionssida för varje zon. Inställning av temperatur (utan styrande rumsgivare aktiverad): Inställningsområde: -10 – 10 Displayen visar inställt värde för värme/kyla (kurvförskjut- ning). För att höja eller sänka inomhustemperaturen ökar eller minskar du värdet i displayen. Det antal steg som värdet måste ändras för att åstadkomma en grads förändring av inomhustemperaturen beror på hu- sets klimatsystem. Vanligtvis räcker det med ett steg men i vissa fall kan flera steg krävas. Om flera zoner i ett klimatsystem är utan aktiverade rumsgi- vare kommer dessa få samma kurvförskjutning. Ställ in önskat värde. Det nya värdet visas på höger sida om symbolen på hemskärm kyla. Inställning av temperatur (med styrande rumsgivare aktiverad): Värme Inställningsområde: 5 – 30 °C Kyla Inställningsområde: 5 – 35 °C Värdet i displayen visas som en temperatur i °C om zonen styrs av rumsgivare. TÄNK PÅ! Ett trögt klimatsystem som t.ex. golvvärme kan vara olämpligt att styra med rumsgivare. TÄNK PÅ! En höjning av rumstemperaturen kan bromsas av termostaterna till radiatorerna eller golvvärmen. Öppna därför termostaterna helt, utom i de rum där en svalare temperatur önskas, t.ex. i sovrum. 13NIBE RMU S40 | SETIPS! Om rumstemperaturen konstant är för låg/för hög ökar/minskar du värdet i meny 1.1.1 ett steg. Om rumstemperaruren ändrar sig närutomhustem- peraturen ändras ökar/minskar du kurvlutningen i meny 1.30.1 ett steg. Vänta ett dygn innan du gör en ny inställning, så att rumstemperaturen hinner stabilisera sig. VARMVATTEN Vid tillfälligt ökat varmvattenbehov kan du i denna meny välja en höjning av varmvattentemperaturen under valbar tid. Du kan även välja "Mer varmvatten" i huvudproduktens meny

VENTILATION Här kan du tillfälligt öka eller minska ventilationen i bostaden. Återgångstiden för fläkten kan vid behov ändras i huvudpro- duktens meny 1.2.5 – "Fläktåtergångstid". POOL Här kan du ändra temperatur på vattnet i poolen eller aktive- ra/inaktivera uppvärmningen. PV SOL Du kan avläsa värdet på den effekt som solpanelerna lämnar för tillfället. Du kan även se hur mycket energi solpanelerna har produ- cerat under aktuell kalendermånad. HEMMA/BORTA Här kan du aktivera eller avaktivera funktionen "Bortaläge". Funktionen aktiveras genom att du väljer "Borta" när du lämnar bostaden. För att avaktivera väljer du "Hemma". In- ställningar för "Bortaläge" görs i huvudproduktens meny 4.5 "Bortaläge".

NATTLÄGE Inställning: Av/på

Inställning: 00.00 – 23.59 Här kan du aktivera nattläge. Aktivera nattläge under den tid på dygnet du vill stänga av bakgrundsbelysningen. MENY 2 – ANSLUTNINGAR Välj trådlös eller trådad anslutning.

Välj trådlös anslutning. Gå till huvudprodukten och välj meny 5.4 – "Anslut trådlösa enheter".

Välj en kommunikationsadress på RMU S40 genom att tilldela den ett unikt nummer i denna meny. Inställning: 1 – 8 MENY 4 – LICENSER Här hittar du licenser för öppen källkod.

MENY 5 – KALIBRERING AV GIVARE

Här kan du kalibrera temperaturgivarens värde. Det inställda värdet läggs till eller dras ifrån givarens aktuella uppmätta värde. Inställning: -5,0 – 5,0 (Default 0)

Här kan du välja vilka zoner du vill ska visas i din RMU S40, för värme respektive kyla. Du kan välja att visa maximalt tio zoner.

MENY 8 – FABRIKSINSTÄLLNING

Återställning till fabriksinställning. MENY 9 – INFORMATION Här visas information om produkten och vilken version av mjukvara som är installerad. TÄNK PÅ! Du kan välja att styra din huvudprodukt efter den relativa fukthalten (RH) i luften, vilken mäts av din RMU S40. Aktivera detta val i meny 7.1.6.4 – "Fuktstyrning" i huvudprodukten. Du kan även välja att styra din huvudprodukt efter den relativa fukthalten (RH) i luften vid kyldrift. (Om du har kyla installerat och aktiverat.) Aktivera detta val i meny 7.1.7.2 – "Fuktstyrning" i huvudpro- dukten. Välj "Begränsa RH i kyla". NIBE RMU S40 | SE14Komfortstörning I de allra flesta fall märker RMU S40 av en driftstörning (en driftstörning kan leda till störning av komforten) och visar detta med larm och instruktioner om åtgärd i displayen. HANTERA LARM Värme Larm Här beskrivs larmet i korthet samt ges förslag på åtgärd. Visa mer info LARM

Larm Återställ larm Aktivera hjälpdrift Vid larm har en driftstörning av något slag uppstått vilket visas genom att statuslampan lyser med ett fast rött sken. En dialogruta visas i displayen med information om larmet. LARM Vid larm med röd statuslampa har det inträffat en driftstörning. I displayen kan du se vilken typ av larm det är och åter- ställa det. I många fall räcker det att välja ”Återställ larm” för att anläggningen ska återgå till normal drift. Om larmindikeringen försvinner efter du valt ”Återställ larm” är larmet borta. Om larmet återkommer är orsaken till problemet kvar. "Hjälpdrift" är en typ av reservläge. Detta innebär att anlägg- ningen försöker göra värme och/eller varmvatten trots att det finns någon typ av problem. Detta kan innebära att vär- mepumpens kompressor inte är i drift. Det är i så fall even- tuell eltillsats som gör värme och/eller varmvatten. TÄNK PÅ! För att kunna välja "Hjälpdrift" måste någon larmåt- gärd vara vald i meny 7.1.8.1 – "Larmåtgärder" i huvudprodukten. TÄNK PÅ! Att välja "Hjälpdrift" är inte samma sak som att rätta till problemet som orsakade larmet. Statuslam- pan kommer därför fortsätta att lysa rött. FELSÖKNING KOMMUNIKATIONSFEL RMU S40 har tappat kontakten med huvudprodukten. Trådlös anslutning

• Kontrollera att avståndet mellan huvudprodukt och RMU S40 inte är för långt.

• Om kommunikationen är svag mellan huvudprodukt och tillbehör i någon zon, kan en repeater (RPP 10) behöva in- stalleras för att förstärka signalen mellan zonerna. Trådad anslutning

• Kontrollera att kabeln är korrekt ansluten mellan RMU S40 och huvudprodukten.

• Kontrollera att adresserna i rumsenhetens meny "Installa- tion" och huvudproduktens meny 7.2.1 stämmer överens.

• Kontrollera om skärmsläckaren är aktiv genom att trycka på skärmen.

• Kontrollera att av/på-knappen är i läge på.

• Kontrollera att kabeln är korrekt ansluten mellan RMU S40 och huvudprodukten.

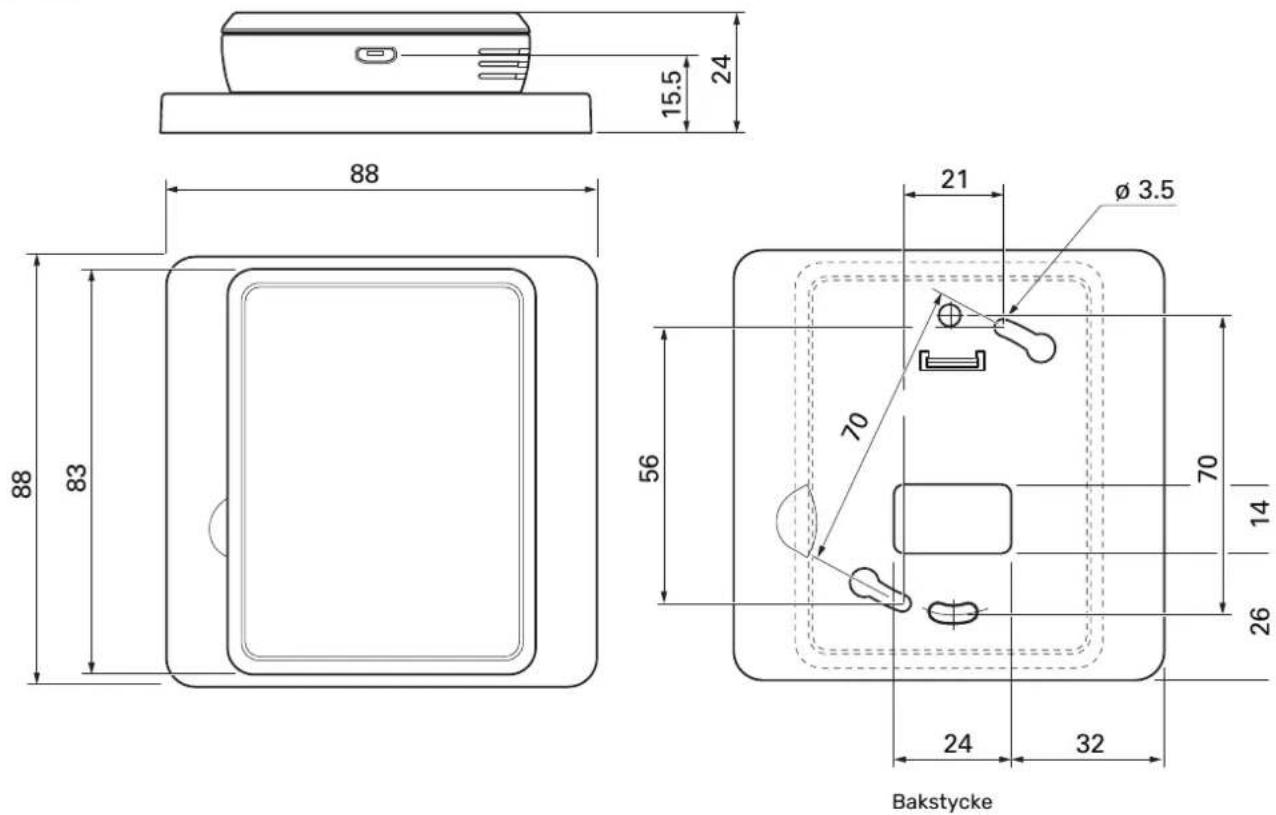

• Om RMU S40 är inställd på "nattläge" är displayen släckt. (Se Meny 1 – Nattläge.) 15NIBE RMU S40 | SETekniska uppgifter MÅTT

Detta är en publikation från NIBE Energy Systems. Alla produktillustrationer, fakta och data bygger på aktuell information vid tidpunkten för publikationens godkännande. NIBE Energy Systems reserverar sig för eventuella fakta- eller tryckfel.
