RMU S40 - Termostaatti Nibe - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yhdistetty huonelämpötilasäädin
Merkki	Nibe
Malli	RMU S40
Virtalähde	12 VDC, 24 VAC tai 5 VDC USB:n kautta (5 V verkkovirtasovitin, kaapeli max 3 m)

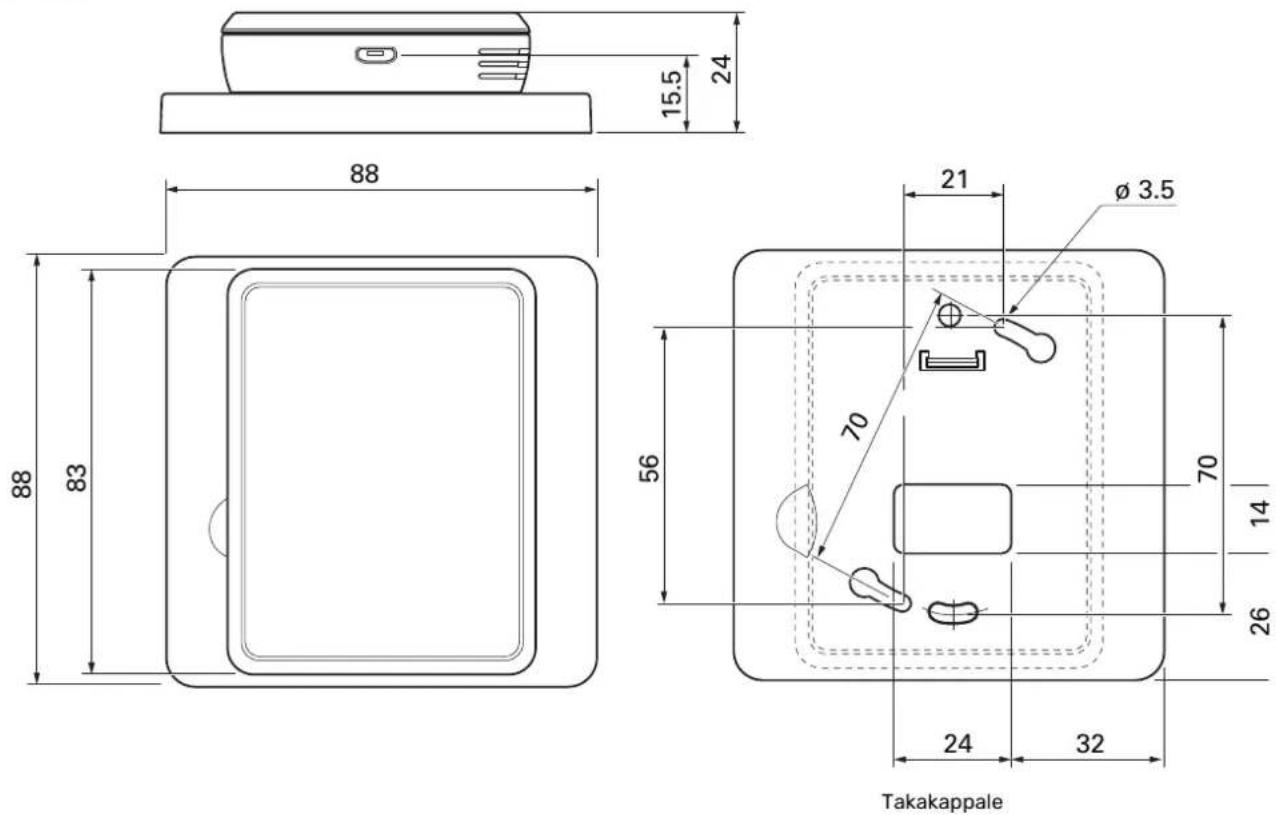

Mitat (näyttöpaneeli)	64 x 85 x 16 mm
Mitat (takapaneeli)	88 x 88 x 8 mm
Paino	80 g
Suojausluokka	IP20
Käyttölämpötila	5 - 55 °C
Ympäristön lämpötila	5 - 50 °C
Liitäntä	Langallinen (enintään 50 m, poikkipinta 0,5 mm²) tai langaton 2,4 GHz
Enimmäismäärä langallisia yksiköitä	8 RMU S40 (enintään 3 ilman ulkoista virtalähdettä)
Näyttö	Värillinen kosketusnäyttö
Huoneanturi	Sisäänrakennettu lämpötilan ja kosteuden mittausta varten
Päätoiminnot	Lämpötilan ja kosteuden säätö, yötila, poissaolotila, käyräohjelmointi, vyöhykenäyttö
Ohjelmistopäivitys	Automaattinen pääyksikön kautta
Muistikorttipaikka	Micro SD
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla; älä käytä hankaavia aineita
Turvallisuus	Direktiivin 2014/53/EU mukainen; asennus valtuutetun sähköasentajan toimesta; irrota pääyksikkö ennen asennusta
Varaosat ja korjattavuus	Ota yhteyttä valtuutettuun asentajaan tai Niben huoltoon
Yleistä tietoa	Valmistaja Nibe; vaatimustenmukaisuusvakuutus saatavilla osoitteessa nibe.fr

Usein kysytyt kysymykset - RMU S40 Nibe

Kuinka asennan RMU S40:n?

Asenna takapaneeli seinään kahdella ruuvilla (väli 32 mm) tai suoraan seinään. Kytke liitin AA4-X1 pääyksikköön (liitin X30:1-4). Käytä enintään 50 m pitkää kaapelia, poikkipinta 0,5 mm². Pidä 100 mm väli moduulin ympärillä.

Mitä liitäntätyyppejä RMU S40:ssä on?

RMU S40 voidaan liittää langallisesti (liittimen kautta) tai langattomasti (pääyksikön valikon 5.4 kautta). Langallisessa anna osoite (1-8) valikossa 2. Langattomassa noudata pääyksikön liitäntäohjetta.

Kuinka käytän sisäänrakennettua huoneanturia?

Ota anturi käyttöön pääyksikön valikossa 1.3.3 (Huoneyksiköt). Asenna RMU S40 neutraaliin huoneeseen, 1,5 m lattian yläpuolelle, kaukana lämmönlähteistä, ilmavirroista tai auringon säteilystä.

Mitä tehdä, jos näytöllä on hälytys?

Hälytys näkyy punaisena merkkivalona. Paina 'Nollaa hälytys' -painiketta valintaikkunassa. Jos hälytys jatkuu, ongelmaa ei ole ratkaistu. Voit ottaa käyttöön 'Aputoiminnon', jos se on määritetty pääyksikön valikossa 7.1.8.1.

Kuinka säädän lämpötilaa RMU S40:llä?

Aloitusnäytöltä pyyhkäise päästäksesi toimintosivuille. Paina lämpötila-arvoa ja säädä. Jos huoneanturi on käytössä, lämpötila-alue on 5 - 30 °C lämmityksessä ja 5 - 35 °C jäähdytyksessä.

Voinko liittää useita RMU S40 -yksiköitä yhteen lämpöpumppuun?

Kyllä, enintään 8 langallista RMU S40 -yksikköä (enintään 3 ilman ulkoista virtalähdettä) ja 32 langatonta yksikköä. Jokaisella langallisella yksiköllä on oltava ainutlaatuinen osoite (1-8).

Kuinka päivitän RMU S40:n ohjelmiston?

Päivitys on automaattinen: kun uusi versio on saatavilla pääyksikössä, RMU S40 päivittyy. Voit myös käyttää Micro SD -korttia (paikka vasemmalla sivulla).

Mitä jatkuva punainen merkkivalo tarkoittaa?

Jatkuva punainen merkkivalo tarkoittaa hälytystä. Katso näytöltä lisätiedot ja nollaa hälytys. Jos ongelma jatkuu, ota yhteyttä asentajaan.

Voinko käyttää RMU S40:tä Nibe SMO S30 -lämpöpumpun kanssa?

Ei, RMU S40 ei ole yhteensopiva SMO S30:n kanssa. Se on yhteensopiva muiden Nibe S-sarjan pääyksiköiden kanssa (tarkista käyttöohje).

Kuinka palautan tehdasasetukset?

Valitse RMU S40:n valikossa 8 'Tehdasasetukset'. Tämä palauttaa oletusasetukset. Huomaa, että verkkokonfiguraatio saattaa kadota.

KÄYTTÖOHJE RMU S40 Nibe

Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi-teitä, jotka tulisi teettää ammattilaisella.

Käsikirja tulee jättää asiakkaalle.

MERKINTÄ

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

Lue asennusohje.

Luokan III tarkastussymboli.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva-raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtäjvät laitteen käyttöön liittyvät vaarateki-jät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitettta valvomatta.

Tämä on alkuperäinen käsikirja. Sitä e saa kääntää ilman NIBE:n lupaa.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2022.

aat KIERRÄTYS

Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä.

Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa

jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyppisen palvelun.

ap Fuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa ket käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset.

AVOIN LÄHDEKOODI

Tämä tuote sisältää avoimen lähdekoodilisenssin alaisen ohjelmiston. Lisätietoa ja lähdekoodin löydät osoitteesta opensource.nibe.eu.

SYMBOLIT

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

HUOM!

Tämä symboli merkitsee ihmistä tai konetta uhkaa- vaa vaaraa.

MUISTA!

Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa asennettaessa tai huollettaessa.

VIHJE!

Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä.

YLEISTÄ

NIBE vakuuttaa täten, että tämän tyyppinen radiovarustus EA001-A-XXX täyttää direktiivin 2014/53/EU vaatimukset. Eu-vaatimustenmukaisuusvakuutus löytyy osoitteesta nibe..

Yleistä

RMU S40:lla voit ohjata ja valvoa NIBE-lämpöpumppua/sisäyksikköä/ohjausmoduulia (päätuote) muualta talosta.

YHTEENSOPIVAT TUOTTEET

NIBE S-sarjan päätuotteet.*

*RMU S40 ei ole yhteensopiva SMO S30:n kanssa.

SISÄLTÖ

1 kpl RMU S40 sis. takakappale

ASENNUS

RMU S40 voidaan asentaa seinälle suoraan tai mukana toimitetun takakappaleen avulla. Jos käytät mukana toimitettua takakappaletta, voit asentaa RMU S40:n tavalliseen kojerasiaan.

Jos haluat käyttää RMU S40:n huoneanturia, huoneanturin sijoituspaikka on tärkeä, katso Huoneanturi.

Käytä kaikkia kiinnityspisteitä ja asenna moduuli pystysuoraaan seinälle. Jätä vähintään 100 mm vapaata tilaa moduulin ympärille käsiksi pääsyn ja kaapeleiden asennuksen helpottamiseksi asennuksen ja huollon yhteydessä.

MUISTA!

Valitse ruuvi kiinnitysalustan mukaan.

ASENNUS ILMAN TAKAKAPPALETTA

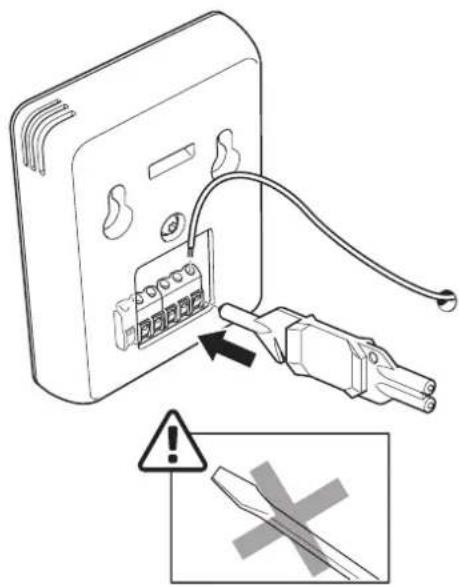

1. Asenna 2 ruuvia 32 mm välein.
2. Kytke RMU S40 päätuotteeseen, katso kohta Sähköasennukset.

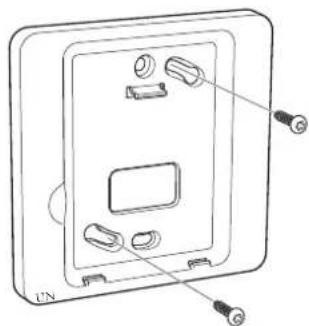

1. Kiinnitä takakappale seinään 2 ruuvilla.

1. Kytke RMU S40 päätuotteeseen, katso kohta Sähköasennukset.

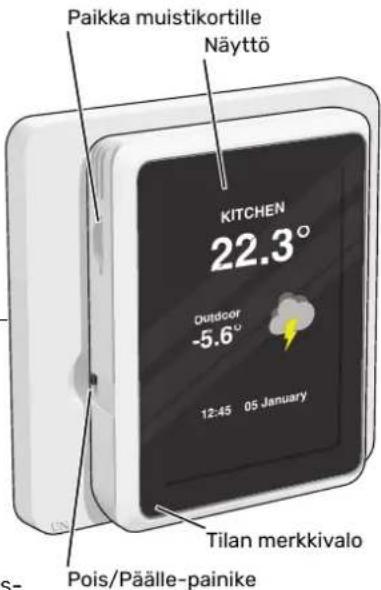

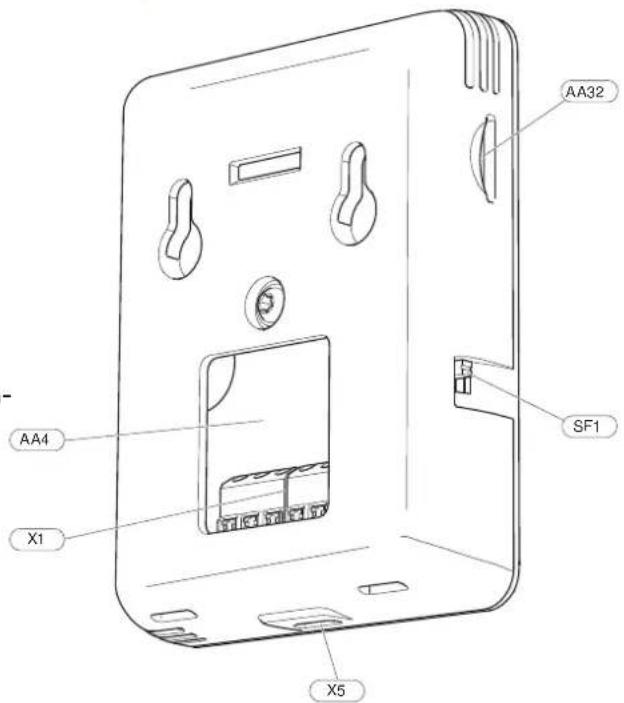

Huoneyksikön rakenne

NäyttöAA4

Paikka muistikortille (Micro-SD)AA32

Liitinrima, tiedonsiirto ja jänniteX1

Jännitteensyöttö, Micro-USBX5

Pois/Päälle-painike (katkaisin)SF1

Merkinnät standardin EN 81346-2 mukaan.

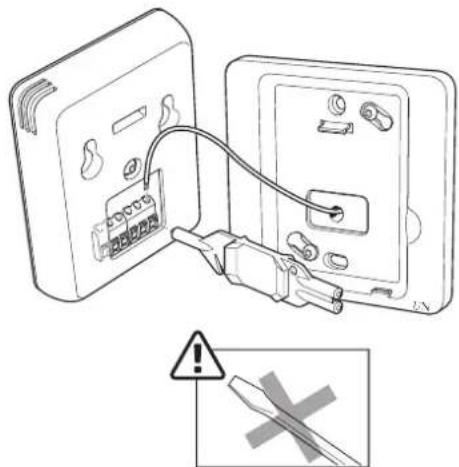

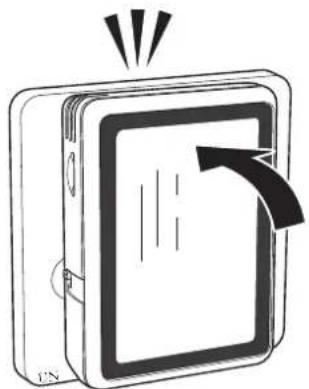

1. Kallista näyttöyksikköä ja kiinnitä yksikkö takakappaleen pohjassa oleviin kiinnikkeisiin.

1. Paine RMU S40 takakappaleen yläreunaa vasten.

Sähköasennukset saa tehdä vain valtuutettu sähköasentaja.

Sähköasennukset ja johtimien veto on tehtävä voimassa olevien asetusten ja määräysten mukaisesti.

Päätuotteen pitää olla jännitteetön RMU S40:n asennuksen aikana.

• Häiriöiden välttämiseksi ulkoisten liitäntöjen anturikaapeleita ei saa asentaa vahvavirtakaapeleiden läheisyyteen.
• Ulkoisen liitännän tiedonsiirto- ja anturikaapelin johdinalan tulee olla vähintään 0,5 mm², kun käytetään alle 50 m tuisia kaapeleita, esim. tyyppiä EKKX tai LiYY.
• RMU S40 uudelleenkäynnistyy sähkökatkoksen jälkeen.

Voit liittää enintään 32 langatonta ja 8 langallista RMU S40:a päätuotteeseen. Jos liität päätuotteeseen neljä tai useampia langallisia yksiköitä (joista enintään 2 RMU S40), niillä on ol-tava ulkoinen virransyöttö.

VIRRANSYÖTTÖ

RMU S40 ei ole paristokäyttöinen. Virransyöttöön voit valita USB-verkkolaitteen (5V) ja kytkeä sen "Jännitteensyöttö, Micro-USB" (X5).

Suurin kaapelipituus USB-liitäntää varten: 3 metriä.

LANGALLINEN LIITÄNTÄ

Voit kytkeä RMU S40:n päätuotteeseen virransyöttöä ja viestintää varten.

KYTKENTÄ PÄÄTUOTTEESEEN

Lämpöpumppu/sisäyksikkö

RMU S40:n liitin (AA4-X1) kytketään liittimeen X30:1-4 lämpöpumpun/sisäyksikön peruskortissa (AA2).

Jos olet kytkemässä useita lisävarusteita tai niitä on jo asennettu, kytke kortit sarjaan.

Koska piirikortilla varustetut lisävarusteet voidaan kytkeä eri tavoin, lue aina asennettavan lisävarusteen asennusohje.

Lämpöpumppu, sisäyksikkö

AA2-X30

RMU S40

AA4-X1

RMU S40

AA4-X1

RMU S40

AA4-X1

AA4-X5

USB

Ohjausyksikkö

LISÄVARUSTEEN JA RMU S40:N KYTKEMINEN

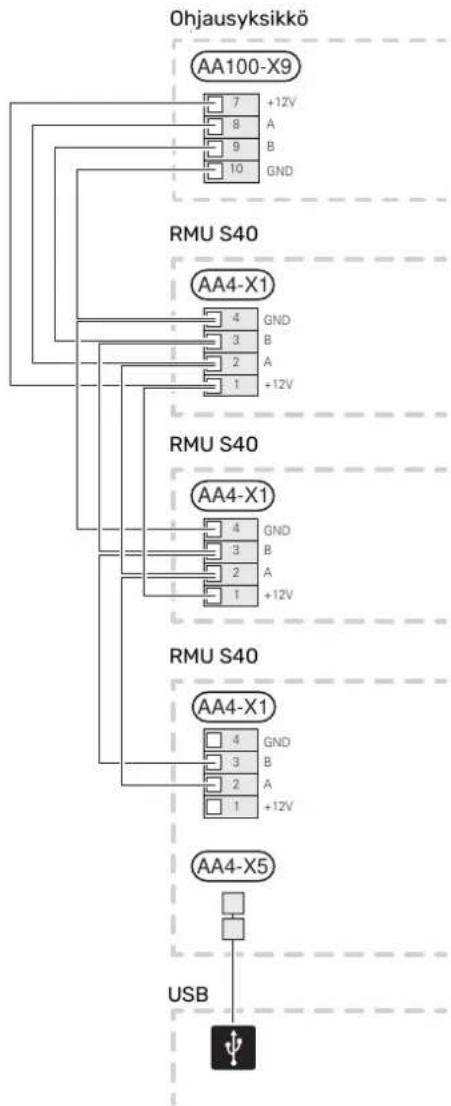

RMU S40:n liitin (AA4-X1) kytketään liittimeen X9:7-10 ohJos olet kytkemässä useita lisävarusteita tai niitä on jo jausyksikön liitoskortissa (AA100). asennettu, kytke kortit sarjaan.

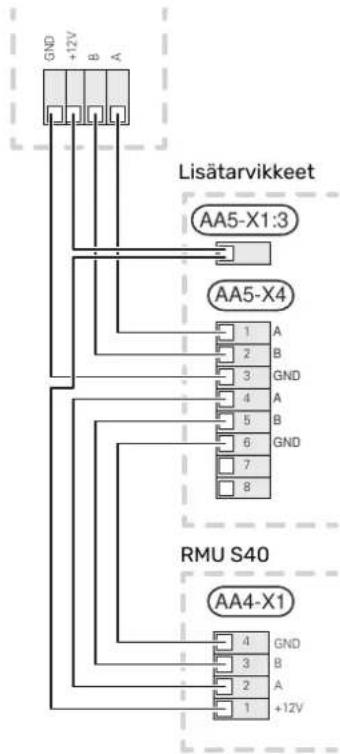

Jos olet kytkemässä useita lisävarusteita tai niitä on jo asennettu, kytke kortit sarjaan.

Koska piirikortilla varustetut lisävarusteet voidaan kytkeä eri tavoin, lue aina asennettavan lisävarusteen asennusohje.

Koska piirikortilla varustetut lisävarusteet voidaan kytkeä Sinun on jatkettava +12V syöttökaapeli päätuotteesta eri tavoin, lue aina asennettavan lisävarusteen asennusohje RMU S40:een. RMU S40 kytketään tiedonsiirtosilmukan

päähän.

Paatuote

MUISTA!

Asenna aina +12V syöttökaapeli päätuotteesta li- sävarusteeseen AXC-moduulilla ja eteenpäin RMU S40.

Käyttöönotto

HUONEANTURI

RMU S40-huoneyksikkö sisältää huoneanturin, joka toimii samalla tavoin kuin päätuotteen mukana toimitettu huonea turi (BT50).

Tämän ansiosta voit valita mitä huoneanturia päätuote käyttää huonelämpötilan näyttöön ja säätöön.

MUISTA!

Päätuotteen valikossa 1.3.3 - "Huoneyksiköt", voit itse valita mitä huoneanturia käytetään ohjaukseen.

Huoneanturilla on neljä toimintoa:

1. Lämpötilan näyttö lämpöpumpun/sisäyksikön näytössä.
2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa.
3. Tarjoaa mahdollisuuden huonelämpötilan hienosäätöön/vakauttamiseen.
4. Tarjoaa mahdollisuuden seurata ja hallita kosteuspitoisuutta.

Asenna huoneyksikkö neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän sen. 1,5 m korkeudella lattiasta. On tärkeää, että huoneyksil voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen.

Huoneyksikön ohjaus aktivoidaan valikossa 1.3.3 - "Huoney siköt".

MUISTA!

Suljetut lattia-/patteritermostaatit vaikuttavat si- sälämpötilaan.

PÄÄTUOTTEEN ASETUKSET

Kunkin RMU S40 perusasetukset tehdään päätuotteessa. Jotta sinun olisi helpompi nähdä mihin huoneeseen RMU S on sijoitettu, voit antaa jokaiselle huoneyksikölle yksilöllise nimen.

MUISTA!

Päätuotteen ohjelmiston on oltava viimeisin ohjelmistoversio.

LÄMMITYSJÄRJESTELMÄ JA ALUEET

Useita lämmityksen alajakopiirejä käytetään, kun laitteiston osat vaativat erilaisia menolämpötiloja, esimerkiksi kun kiinteistössä on sekä lattialämmitys että patterit.

Lämmitysjärjestelmä voidaan jakaa useisiin vyöhykkeisiin, jotka voidaan osoittaa yhdelle tai useammalle anturille tai muille langattomille lisälaitteille. Vyöhyke voi olla tietty huone tai osa suurempaa huonetta.

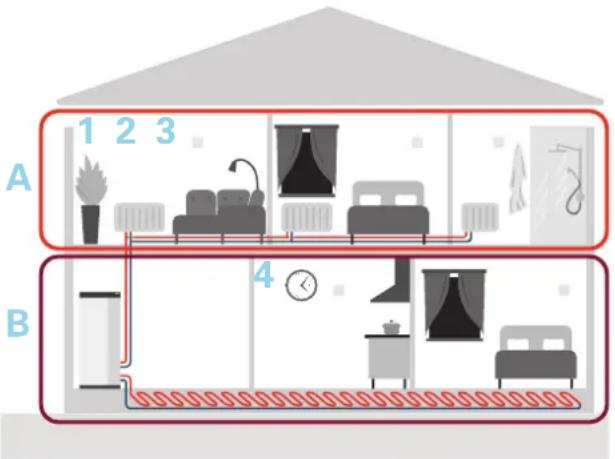

Esimerkissä on kiinteistö, jossa on kaksi lämmityksen alaja- kopiiriä. Lämmityksen alajakopiiri A on patterilämmitysjärjes- ejinä teimä, jossa on kolme vyöhykettä. Vyöhykkeiden 1, 2 ja 3 ikkö lampötiloja voidaan säätää yksilöllisesti ohjatulla patterivent- tiillillä.

Lämmityksen alajakopiiri B on lattialämmitysjärjestelmä, jossa on yksi ohjaava vyöhyke.

kTOISTIN RPP 10

Jos päätuotteen ja lisävarusteen välinen tiedonsiirto on heikkoa jossain vyöhykkeessä, järjestelmään on ehkä asennettava toistin (RPP 10) signaalien vahvistamiseksi.

LANGATON LIITÄNTÄ

Ohjaus - Johdanto

1. Valitse päätuotteessa valikko 5.4 - "Kytke langattomat yksiköt" ja noudata ohjeita. Tässä voit antaa jokaiselle NÄYTTÖ RMU S40:lle yksilöllisen nimen.

VIHJE!

Aloitusopas löytyy myöhemmin valikosta 2 "Liitännät".

1. Valitse langaton liitäntä RMU S40:ssa.
2. Odota viestiä "Liitäntä onnistui".
3. Tee RMU S40:n asetukset päätuotteen valikossa 1.3.3 "Huoneyksiköt".

MUISTA!

Katso myös päätuotteen asennusohje.

LANGALLINEN LIITÄNTÄ

Jotta voit antaa RMU S40:lle yksiköllisen nimen päätuotteessa, sille on ensin annettava osoite, numero (1 - 8):

TILAMERKKIVALO

1. Valitse RMU S40:n osoite antamalla sille yksilöllisen nu-Tilamerkkivalo näyttää nykyisen tilan. Se:
   meron (1 - 8) valikossa 2 - "Liitännät".
2. Avaa päätuotteen valikko 7.2.1 - "Lisää/poista lisävaruste" ja aktivoi RMU S40 tai paina "Etsi lisävaruste".
   ^1 Tilamerkkivalo näyttää nykyisen tilan. Se:
   • on sammuneena normaalin toiminnan aikana.

3. palaa punaisena hälytyksen lauettua.

4. Valitse langallinen liitäntä RMU S40:ssa.

5. Valitse osoite (1 - 8) RMU S40:Ile.
   Jos tilamerkkivalo palaa punaisena, näytössä näytetään tietoja ja toimenpide-ehdotuksia.

Jos ilmenee tiedonsiirtovirhe RMU S40.n ja päätuottee välillä, tarkasta valittu osoite ja korjaa tarvittaessa.

POIS/PÄÄLLE-PAINIKE

Pois/päälle-painikkeella (SF1) on kaksi toimintoa:

1. Tee RMU S40:n asetukset päätuotteen valikossa 1.3.3 "Huoneyksiköt".

2. käynnistä

3. sammuta

Käynnistys: käännä katkaisin ylös.

Pysäytys: käännä katkaisin alas.

NÄYTTÖ

Näytössä näytetään ohjeita, asetukset ja käyttötietoja.

PAIKKA MUISTIKORTILLE

Huoneyksikön vasemmalla puolella on paikka muistikortille (MicroSD).

VIHJE!

RMU S40 päivitetään automaattisesti päätuotteesta, kun uusi ohjelmisto on saatavana.

NAVIGOINTI

RMU S40ssa on kosketusnäyttö, jossa voit helposti navigoida sormella koskettamalla.

VALITSE

Useimmat valinnat ja toiminnot aktivoidaan painamalla näyttöä kevyesti sormella.

SELAA

Alareunan pisteet näyttävät onko lisää sivuja.

Selaa sivuja vetämällä sormella oikealle tai vasem-malle.

PYÖRITÄ

Jos valikko sisältää useita alivalikkoja, voit nähdä lisää tietoa vetämällä sormella ylös- tai alaspäin.

KOTINÄYTÖT

TIETOSIVUT

Näytettävät tiedot riippuvat tuotteesta ja tuotteeseen kyt-ketyistä lisävarusteista.

Voit aina palata kotinäyttöihin painamalla "X".

TOIMINTOSIVUT

Toimintosivuilla näet tietoa nykyisestä tilasta ja voit tehdä yleisimmät asetukset. Näytettävät toimintosivut riippuvat tuotteesta ja tuotteeseen kytketyistä lisävarusteista.

MUUTA ASETUKSIA

Paina muutettavaa asetusta.

Jos kyseessä on pois/päälle-asetus, se muuttuu painettaessa.

Jos asetuksella on useita arvoja, näyttöön tulee rulla, jota pyörittämällä löydät haluamasi arvon.

Selaa toimintosivuja vetämällä sormella oikealle tai vasemmalle.

Tallenna muutokset painamalla tai keskeytä painamalla

OHJEVALIKKO

Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita.

Avaa ohjeteksti painamalla symbolia.

Vedä tarvittaessa sormella, jotta näet kaiken tekstin.

Kosketa korttia säätääksesi haluttua arvoa. Tietyillä toimintosivuille saat esiin lisää sivuja vetämällä sormella ylös- ja alaspäin.

VALIKKOPUU

Valikkopuusta löydät kaikki valikot ja voit tehdä lisääsetuksia.

Luo proileja päätuotteen valikossa 4.3 - Proilit

Päätuotteen valikossa 4.3 voit luoda proileja ja valita, mitä alueita ja toimintoja proilit voivat käyttää. Proili voi olla esimerkiksi asunto omine lisävarusteineen.

Vyöhykkeet on luotava aiemmin. Lisätietoja ilmastointijärjestelmistä ja vyöhykkeistä on päätuotteen asennuskäsikirjassa.

1. Luo ja nimeä proili (enintään kahdeksan proilia).
2. Valitse yksi tai useampi vyöhyke. Jotta RMU S40 void yhdistää proiliin, sen on oltava jollakin valitsemallasi vyöhykkeellä.
3. Lisää ominaisuudet, jotka haluat proilin saavan käyttöönsä.

Toimintoesimerkkejä:

• hälytys
• Kotona/Poissa
• jäähdytys
• allas
• PV aurinko
• käyttövesi
• ilmanvaihto
• lämmitys

RMU S40:n näytössä näkyy sitten, mihin proiliin se kuulu

MUISTA!

Proiliin liitetty RMU S40 lukitaan, ja valittuun proiliin liittyvät tiedot näytetään.

Ohjaus - Valikot

KOTINÄYTÖT

MUISTA!

Proileilla ohjattavat valikot ja ohjausvaihtoehdot kerrotaan luvussa "Luo profiileja päätuotteen valikossa 4.3 - Proilit".

Tässä teet laitteiston lämpötila-asetukset.

Jos talon lämmitysjärjestelmässä on useita lämmitys- tai jäähdytysvyöhykkeitä, tämä näytetään näytössä jokaisen vyöhykkeen omana toimintosivuna.

Lämpötilan asetus (ohjaavaa huoneanturia ei ole aktivoitu):

Säätöalue: -10 - 10

Näytössä näkyy lämmityksen asetettu arvo (käyrän muutos). Sisälämpötilaa nostetaan tai lasketaan suurentamalla tai pienentämällä näyttöarvoa.

Askelmäärä, jolla arvoa pitää muuttaa, jotta saavutetaan yhden asteen muutos sisälämpötilassa, riippuu talon lämmitysjärjestelmästä. Yleensä riittää yksi askel, mutta tietyissä tapauksissa voidaan tarvita useampia askeleita.

Jos ilmastointijärjestelmän useilla vyöhykkeillä ei ole aktivoituja huoneantureita, niillä on sama käyrän siirtymä.

Aseta haluttu arvo. Uusi arvo näkyy näytön kuvakkeen oikealla puolella.

Lämpötilan asetus (ohjaava huoneanturi aktivoitu):

Lämpö

Säätöalue: 5 - 30 °C

Jäähdytys

Säätöalue: 5 - 35 °C

Näytössä näkyy lämpötila °C, jos aluetta ohjataan huoneanturilla.

MUISTA!

Hidasta lämmitysjärjestelmää, esim. lattialämmitystä ei kannata ohjata huoneanturilla.

MUISTA!

Patterien tai lattialämmön termostaatit saattavat jarruttaa huonelämpötilan kohoamista. Avaa termostaattiventtiilit kokonaan (paitsi huoneissa, jotka jostain syystä halutaan pitää viileämpinä esim. makuuhuoneet).

VIHJE!

Jos huonelämpötila on jatkuvasti liian matala/liian korkea, suurenna/pienennä arvoa valikossa 1.1.1 yksi askel.

Jos huonelämpötila muuttuu ulkolämpötilan muuttuessa, lisää/vähennä käyrän kaltevuutta valikossa 1.30.1 yksi askel.

Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua.

KÄYTTÖVESI

Tilapäisen suuremman käyttövesitarpeen yhteydessä voit tässä valikossa valita käyttövesilämpötilan noston asetetuksi ajaksi.

Voit valita "Lisää käyttövettä" myös päätuotteen valikossa 2.1.

ILMANVAIHTO

Tässä voit tilapäisesti lisätä tai vähentää huoneiston ilma vaihtoa.

Puhaltimen palautumisaika voidaan tarvittaessa muuttaa päätuotteen valikossa 1.2.5 - "Puhaltimen palautumisaika

ALLAS

Tässä voit muuttaa altaan veden lämpötilaa tai aktivoida/deaktivoida lämmityksen.

PV AURINKO

Voit lukea aurinkopaneelien hetkellisen lataustehon.

Näet myös kuinka monta kilowattituntia aurinkopaneelit ovat tuottaneet kalenterikuukauden aikana.

KOTONA/POISSA

Tässä voit aktivoida tai deaktivoida "Poissa-tilan".

Toiminto aktivoidaan valitsemalla Poissa silloin, kun poistut kotoa. Deaktivoi toiminto valitsemalla Kotona. Poissatilan asetukset tehdään päätuotteen valikossa 4.5 "Poissatila".

VALIKKO 1 - YÖTILA

YÖTILA

Asetus: Pois/Päälle

YÖTILAOHJELMA

Asetus: 00.00 - 23.59

Täällä voit aktivoida yötilan.

Aktivoi yötila siksi ajaksi, kun haluat sammuttaa taustavalon.

VALIKKO 2 - LIITÄNNÄT

Valitse langaton tai langallinen liitäntä.

LANGATON LIITÄNTÄ

Valitse langaton liitäntä.

Valitse päätuotteessa valikko 5.4 - "Kytke langattomat yksi- köt".

LANGALLINEN LIITÄNTÄ

Valitse RMU S40:n osoite antamalla sille yksilöllisen numeron tässä valikossa.

Asetus: 1 - 8

VALIKKO 4 - LISENSSIT

Tästä löydät avoimen lähdekoodin lisenssit.

VALIKKO 5 - ANTURIN KALIBROINTI

Täällä voit kalibroida lämpötila-anturin. Asetettu arvo lisä- tään tai vähennetään anturin mittaamasta arvosta.

Asetus: -5,0 - 5,0 (Oletus 0)

VALIKKO 7 - NÄYTÄ VYÖHYKKEET

Tässä voit valita mitkä alueet näytetään RMU S40:ssa lämmitys- ja jäähdytyskäytössä.

'Voit näyttää enintään 10 vyöhykettä.

VALIKKO 8 - TEHDASASETUS

Tehdasasetusten palautus

VALIKKO 9 - TIEDOT

Tässä näytetään tietoa tuotteesta ja asennetusta ohjelmistosta.

MUISTA!

Voit ohjata päätuotetta ilman kosteuspitoisuuden (RH) perusteella, joka mitataan RMU S40:lla. Aktivoi tämä valinta päätuotteen valikossa 7.1.6.4 - "Kosteusohjaus".

Voit ohjata päätuotetta myös jäähdytystilassa ilman kosteuspitoisuuden (RH) perusteella. (Jos jäähdytys on asennettu ja aktivoitu.) Aktivoi tämä valinta päätuotteen valikossa 7.1.7.2 - "Kosteusohjaus". Valitse "Rajoita RH jäähdytystilassa".

Häiriöt

VIANETSINTÄ

Useimmissa tapauksissa RMU S40 havaitsee toimintahäiriön YHTEYSVIKA

(toimintahäiriö voi aiheuttaa mukavuuden heikkenemisen) RMU S40 on menettänyt yhteyden päätuotteeseen.

ja osoittaa sen näytössä näkyvällä hälytyksellä ja toimenpi-

deohjeilla.

Hälytyksen yhteydessä on ilmennyt jokin toimintahäiriö. Tämä osoitetaan punaisena palavalla tilamerkkivaloilla.

Näyttöön tulee valintaruutu, jossa on tietoa hälytyksestä.

HÄLYTYS

Jos punainen tilamerkkivalo palaa hälytyksen yhteydessä, on ilmennyt toimin-tahäiriö. Näytöstä näet hälytyksen tyypin ja voit nollata hälytyksen.

Monissa tapauksissa laitteisto palaanormaalitilaan, kun valitaan "Palauta hälytys".

Jos hälytysilmoitus häviää, kun olet valinnut "Kuittaa hälytys", hälytys on poissa. Jos hälytys uusiutuu, syy on todennäköisesti edelleen Varmista, että kaapeli on oikein kytketty päätuotteen ja olemassa. RMU S40:n välille.

Langaton liitäntä

- Tarkasta, että päätuotteen ja RMU S40:n välinen etäisyys ei ole liian suuri.

- Jos päätuotteen ja lisävarusteen välinen tiedonsiirto on heikkoa jossain vyöhykkeessä, järjestelmään on ehkä asennettava toistin (RPP 10) signaalien vahvistamiseksi.

Langallinen liitäntä

- Varmista, että kaapeli on oikein kytketty päätuotteen ja RMU S40:n välille.

- Tarkasta osoitteet huoneyksikön valikossa "Asennus" ja päätuotteen valikossa 7.2.1 vastaavat toisiaan.

NÄYTTÖ SAMMUNUT

Näytössä ei näy tietoa.

• Tarkasta onko näytönsäästäjä aktiivinen koskettamalla näyttöä.
• Varmista, että pois/päälle-painike on päälle-asennossa.

Varmista, että kaapeli on oikein kytketty päätuotteen ja RMU S40:n välille.

"Apukäyttö" on eräänlainen varatila. Tämä tarkoittaa, että • Jos RMU S40 on "Yötilassa", näyttö on pimeänä. (Katso järjestelmä yrittää tuottaa lämmitys- ja/tai käyttövettä on- Valikko 1 - Yötila.)

gelmasta huolimatta. Se voi tarkoittaa, että lämpöpumpun kompressori ei ole käytössä. Siinä tapauksessa lämmitys- ja käyttövesi tuotetaan sähkövastuksella.

MUISTA!

Jotta "Varakäyttö" voidaan valita, jonkun hälytystoimenpiteen täytyy olla valittu päätuotteen valikossa 7.1.8.1 - "Hälytystoimenpiteet.

MUISTA!

Apukäytön valitseminen ei ole sama kuin hälytyksen aiheuttaneen ongelman korjaaminen. Merkkivalo palaa siksi edelleen punaisena.

Tekniset tiedot

MITAT

TEKNISET TIEDOT

RMU S40
		12VDC 100mANimellisjännite I
		24VAC 120mANimellisjännite
		5VDC 250mANimellisjännite (
		IP20Kotelointi
		0,33kVPulssijännitteen ni
		2Sähköinen likaantumin
Langattomat yksiköt
		3,5dbm2,405 - 2,480 G
Muut
		Tyyppi 1Käyntitila (EN6073
Toiminta-alue lämpötila	°C	5 - 55
Toiminta-alue kosteuspitoisuus	% RH	20 - 80
Ympäristön lämpötila	°C	5 - 50
Mitat ja painot
Takakappale (Leveys x Korkeus x Syvyys)	mm	88 x 88 x 8
Näytön mitat (Leveys x Korkeus x Syvyys)	mm	64 x 85 x 16
Paino	g	80
Tuotetiedot
		067 650Tuotenumero

Français

Informations importantes

INFORMATIONS RELATIVES À LA SÉCURITÉ

Juurakkotie 3, 01510 Vantaa

Tel: [phone]

info@nibe.

nibe.
