humiSonic direct - Humidificateur Carel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Humidificateur à ultrasons adiabatique pour ambiance
Marque	Carel
Modèle	humiSonic direct
Production de vapeur	2 à 8 kg/h selon modèle (UU02 à UU08)
Nombre de transducteurs piézoélectriques	4, 8, 12 ou 16 (selon capacité)
Dimensions (H × P × L)	Hauteur : 317 mm, Profondeur : 274 mm, Largeur : 483 à 858 mm selon modèle
Poids (vide)	9,5 à 18,5 kg selon modèle
Alimentation électrique	230 Vca ou 110 Vca, 50-60 Hz
Puissance nominale	180 à 690 W selon modèle
Pression d'alimentation en eau	1 à 6 bar (100 à 600 kPa)
Température de l'eau d'alimentation	5 à 40 °C
Qualité d'eau requise	Eau déminéralisée (conductivité ≤ 80 µS/cm)
Degré de protection	IP20
Montage	Horizontal (sur support) ou mural
Types de régulation	ON/OFF, proportionnel (0-10 V, 2-10 V, 0-20 mA, 4-20 mA), sonde d'humidité, sonde de température de rosée, RS485 (Carel/Modbus)
Fonctions principales	Nébulisation à ultrasons, ventilation intégrée, auto-test, lavage automatique, protection des transducteurs, alarmes
Entretien courant	Nettoyage du réservoir et des filtres à air, remplacement périodique des transducteurs piézoélectriques
Sécurité	Arrêt automatique en cas de manque d'eau, protection contre les fuites, alarmes visuelles et sonores, consignes de sécurité électrique
Pièces détachées	Transducteurs, vannes de remplissage/vidange, capteur de niveau, ventilateurs, cartes électroniques, bloc d'alimentation
Garantie	Ne couvre pas les pièces consommables (transducteurs, etc.)
Homologations	ISO 9001, marquage CE, conforme aux directives européennes

FOIRE AUX QUESTIONS - humiSonic direct Carel

Quelle eau utiliser avec l'humiSonic direct ?

Utilisez exclusivement de l'eau déminéralisée avec une conductivité inférieure à 80 µS/cm. L'eau du robinet encrasse les transducteurs et réduit les performances.

Comment installer l'humidificateur ?

Placez l'appareil sur une surface horizontale stable ou fixez-le au mur à l'aide de l'étrier fourni. Respectez les distances minimales : 500 mm au-dessus, 200 mm à l'arrière et 450 mm sur les côtés. Assurez-vous que l'appareil est de niveau.

Comment nettoyer le réservoir ?

Dévissez le couvercle, soulevez-le pour accéder au réservoir. Utilisez une brosse douce pour nettoyer. Ne pas utiliser de produits corrosifs ou de solvants.

Que faire en cas d'alarme 'EF' ou 'FP' ?

L'alarme 'EF' indique un manque d'eau après plusieurs tentatives de remplissage. Vérifiez l'alimentation en eau et le filtre. 'FP' signale une production réduite : contrôlez les transducteurs, les ventilateurs et les vannes. Consultez le chapitre 11 du manuel.

Comment régler le point de consigne d'humidité ?

Via le terminal optionnel (UUKDI00000) : appuyez sur ENTER 2 secondes, entrez le mot de passe 77, naviguez jusqu'au paramètre SP, puis réglez la valeur souhaitée (20 à 80 %RH).

Peut-on connecter l'humiSonic à un réseau ?

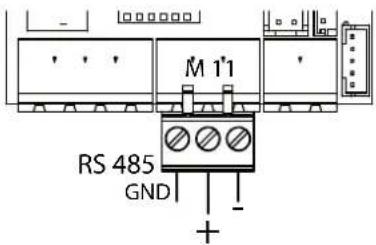

Oui, via le port série RS485 (protocole Carel/Modbus). Jusqu'à 3 unités esclaves peuvent être connectées à une unité maître via tLan. Consultez le chapitre 15 pour le câblage.

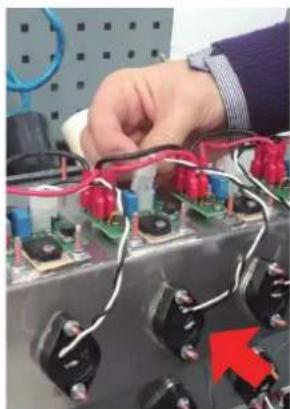

À quelle fréquence faut-il remplacer les transducteurs piézoélectriques ?

Recommandé toutes les 10 000 heures de fonctionnement avec de l'eau déminéralisée. Le remplacement est nécessaire si la production d'eau nébulisée diminue.

Comment activer le lavage manuel ?

Appuyez simultanément sur les touches UP et DOWN du terminal. L'écran affiche 'Cln' pendant le cycle de lavage. Le lavage automatique est programmé par défaut toutes les 12 heures.

L'humidificateur peut-il être monté en extérieur ?

Non, l'IP20 ne protège que contre les corps solides >12 mm. Installez-le dans un environnement intérieur sec, à l'abri des éclaboussures et du gel.

Que signifie le clignotement rapide du voyant bleu ?

Un clignotement rapide (0,2 s ON/OFF) indique un état transitoire : auto-test, lavage ou pause temporaire. La nébulisation reprend automatiquement après cette phase.

MODE D'EMPLOI humiSonic direct Carel

Humidificateurs à ultrasons

Version direct en ambiance

Ultraschallvernebler

1.1 Utilisation prévue ....5
1.2 Mise au rebut: informations pour les utilisateurs ....5

2. CONSIGNES DE SÉCURITÉ 6

2.1 But 6
2.2 Symboles utilisés....6
2.3 Gestion de l'appareil....6
2.4 Fonctionnement de l'appareil ....6
2.5 Montage, démontage, entretien et réparation de l'appareil .....6
2.6 Installation électrique....6
2.7 Élimination après la mise hors service 6

3. DESCRIPTION GÉNÉRALE 7

3.1 humiSonic (UUO*R)....7
3.2 Dénomination/Codes....7
3.3 Dimensions et poids 7
3.4 Ouverture de l'emballage 7
3.5 Matériel fourni....7

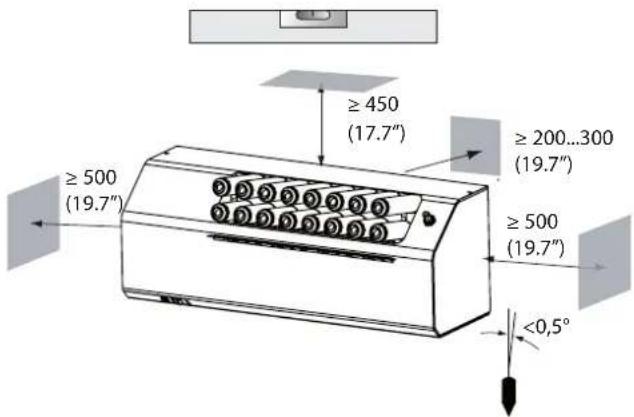

3.6 Préparation pour le montage 7

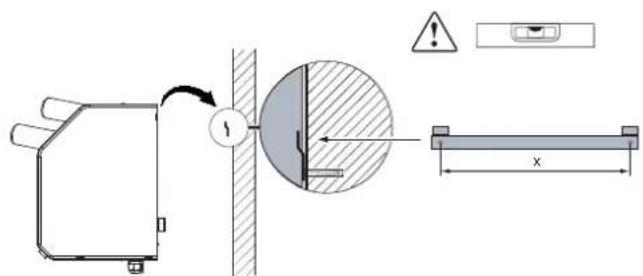

3.7 Montage en paroi....8

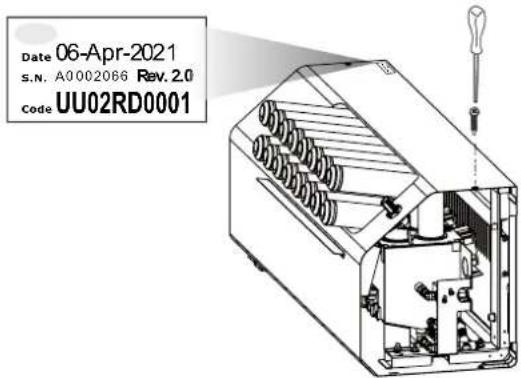

3.8 Étiquette d'identification 8

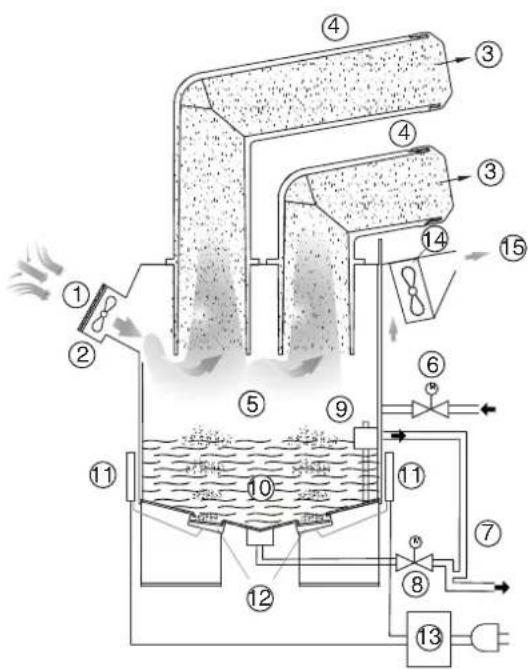

3.9 Schéma de fonctionnement ....8

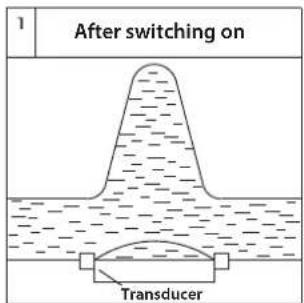

3.10 Principe de fonctionnement 9

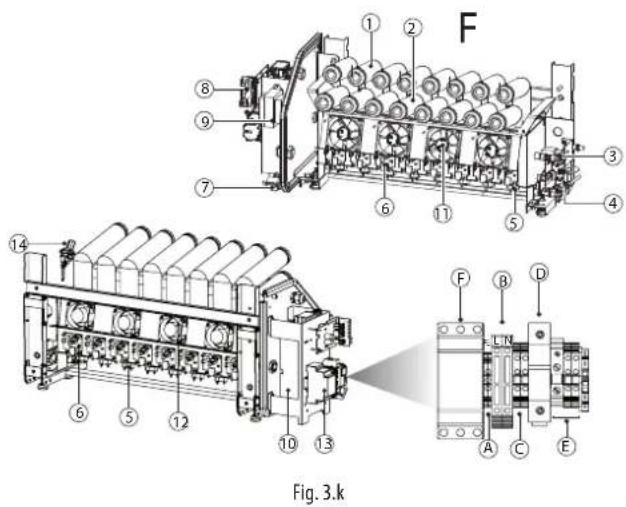

3.11 Structure 9

4. BRANCHEMENTS HYDRAULIQUES 10

4.1 Avertissements....10
4.2 Branchements hydraul. (parties non inclus) 10

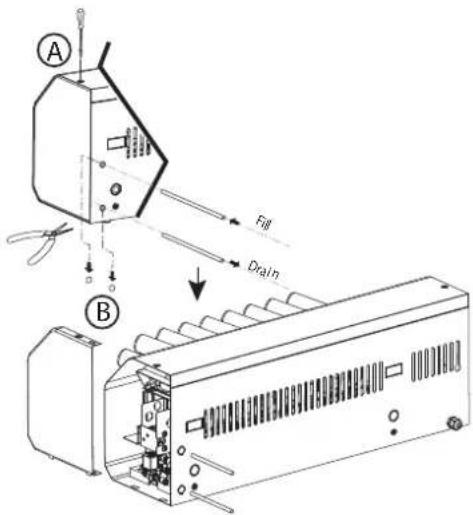

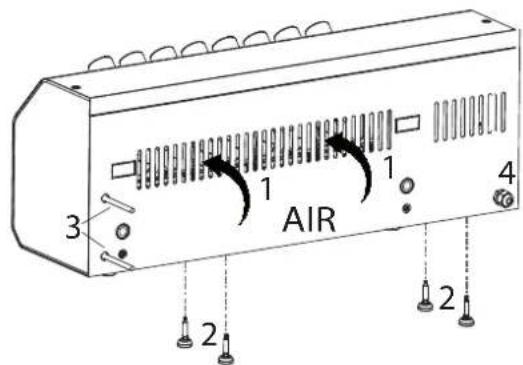

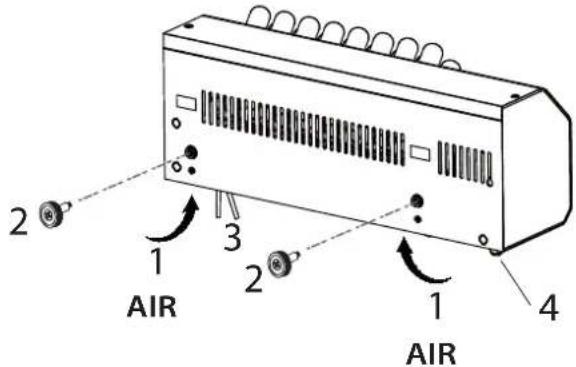

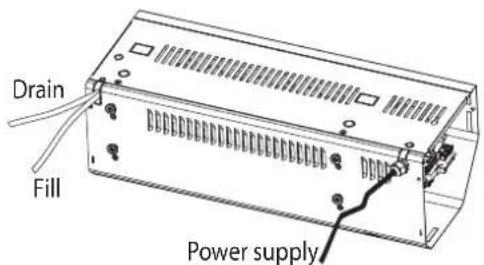

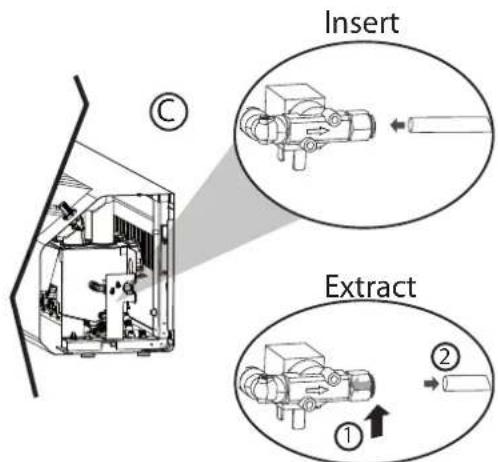

4.3 Humidific. installé sur support horiz....10
4.4 Installation murale....11
4.5 Eau d'alimentation 11
4.6 Eau de vidange....11

5. BRANCHEMENTS ÉLECTRIQUES 12

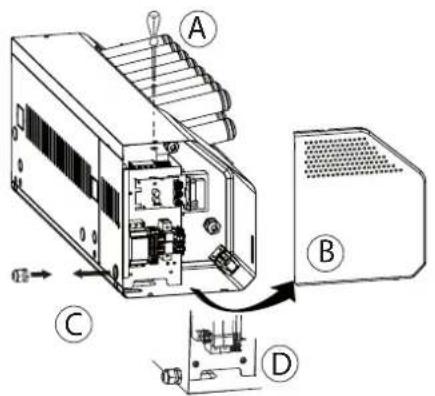

5.1 Préparation passage des câbles électr....12
5.2 Préparations électriques....12

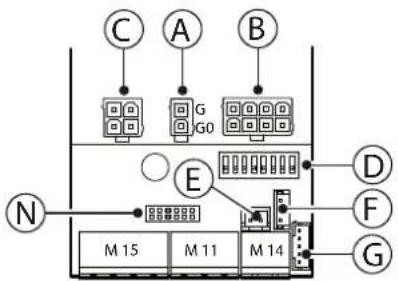

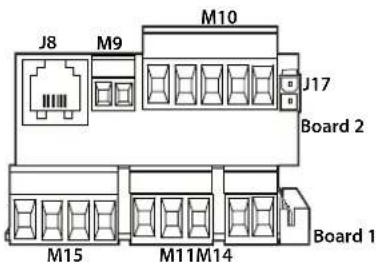

5.3 Liens de la carte principale ....13

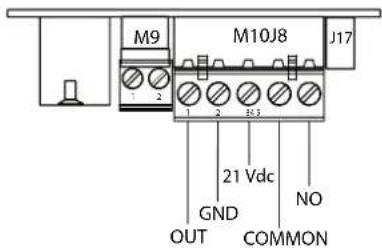

5.4 Connexions carte auxiliaire ....13

6. DÉMARRAGE, INTERFACE UTILISATEUR ET FONCTIONS DE BASE 14

6.1 Mise en marche 14
6.2 Extinction/Veille 14
6.3 Auto-test....14
6.4 Voyants interrupteur ON/OFF 14
6.5 Désactivations....14

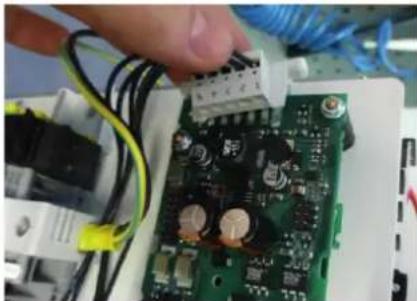

6.6 Mise à zéro compteur horaire réservoir ....14
6.7 Lavage automatique 14

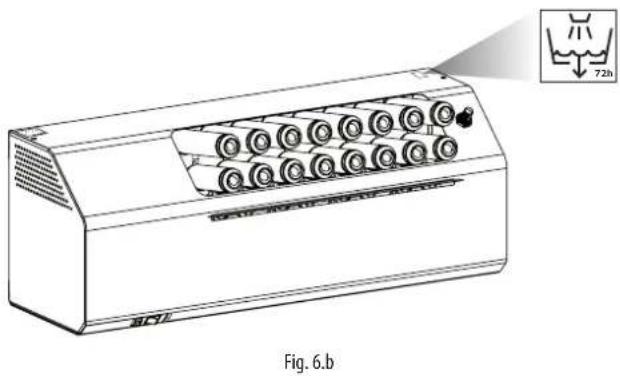

6.8 Lavage pour inactivité ....15

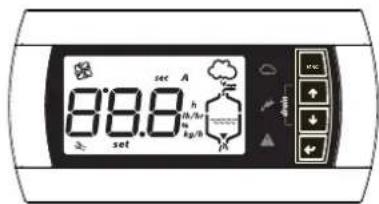

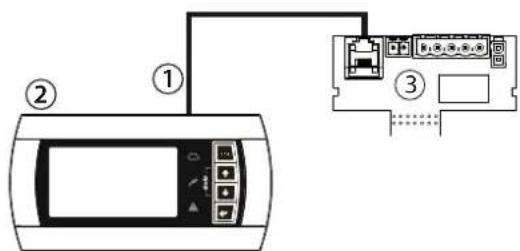

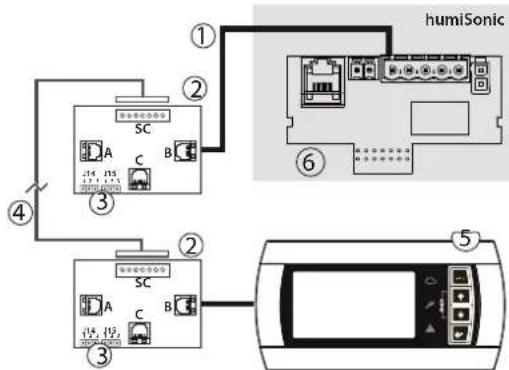

7.1 Terminal écran a distance (UUKDI00000) 15
7.2 Signification des symboles ....15
7.3 Clavier 16
7.4 Affichage principal 16
7.5 Affichage de la version du logiciel ....16
7.6 Accès et modification des paramètres ....16
7.7 Paramètres: rappel des param. d'usine ....16
7.8 Re initialisation compteur horaire ....16

8. PRINCIPES DE FONCTIONNEMENT 17

8.1 Nébulisation à ultrasons ....17
8.2 Principes de réglage....17
8.3 Modulation du débit en parallèle (commutateur DIP 8 sur Off) 17
8.4 Modulation du débit en série (commutateur DIP 8 sur On) .....18
8.5 Gestion automatique du manque d'alimentation de l'eau .....18
8.6 Contrôle automatique de la production d'eau nébulisée .....18
8.7 Contrôle automatique d'étanchéité de l'électrovanne de vidange et du débit de l'électrovanne de remplissage .....18
8.8 Protection automatique des transducteurs piézoélectriques....18

9. PARAMÈTRES DE CONFIGURATION 19

9.1 Paramètres base....19
9.2 Paramètres pour le service d'assistance (Service) .....19
9.3 Paramètres de branchement série....22
9.4 Paramètres de lecture seule 22

10. CONTRÔLE DE L'HUMIDIFICATEUR VIA LE RÉSEAU23

10.1 Liste variable de supervision 23
10.2 Contrôle de la production via réseau .....24
10.3 Activation lavage par réseau 24

11.ALARMES 25

11.1 Solution des problèmes ....26

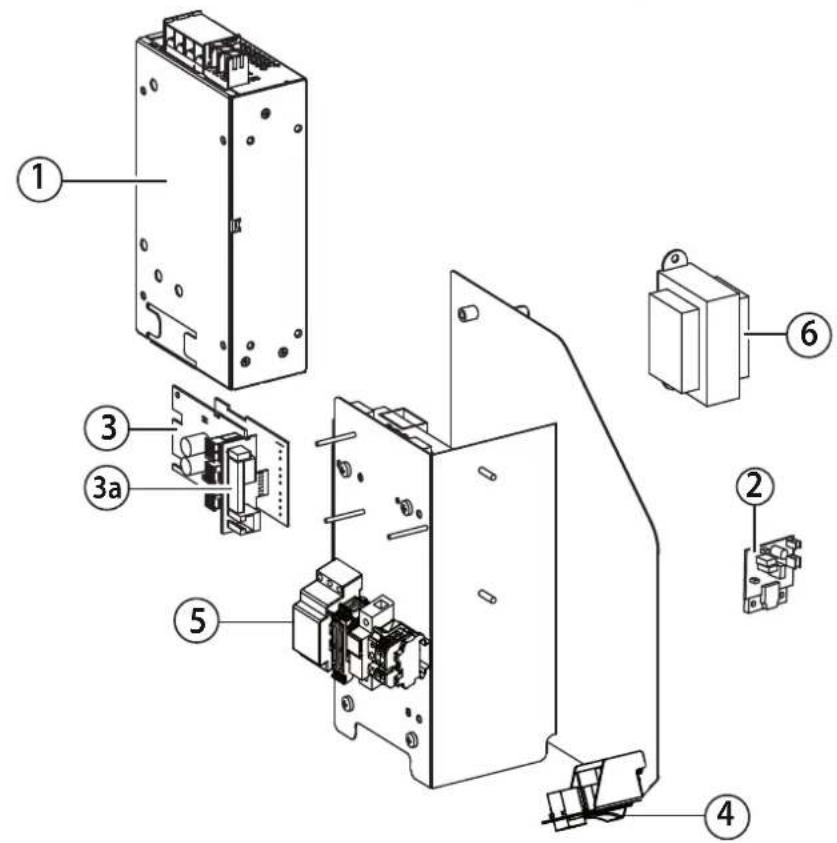

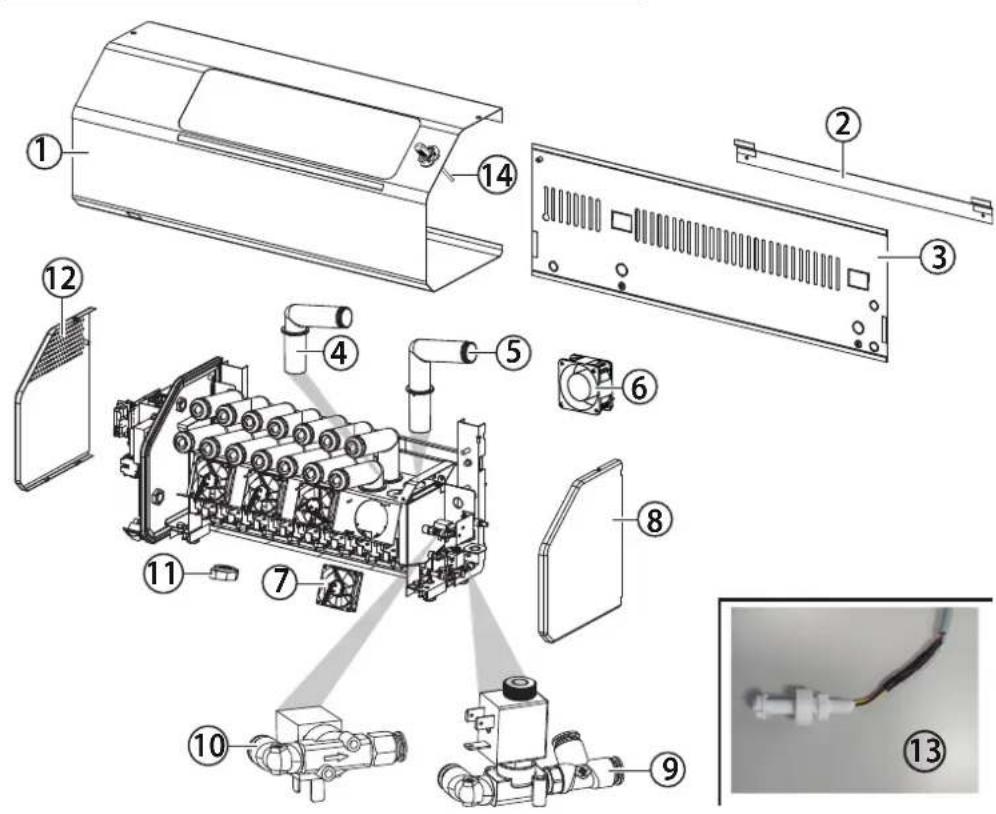

12. ENTRETIEN ET PIÈCES DE RECHANGE 27

12.1 Composants électriques....27
12.2 Composants mécaniques....27
12.3 Maintenance....28
12.4 Entretien courant 28
12.5 Entretien préventif....28

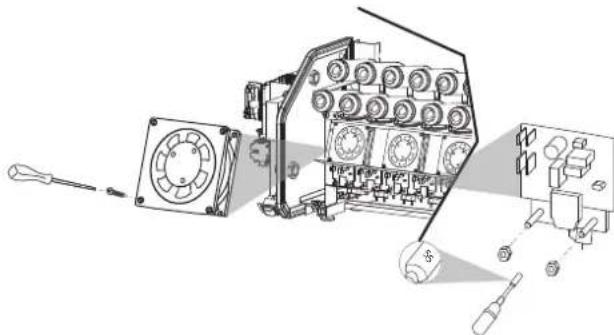

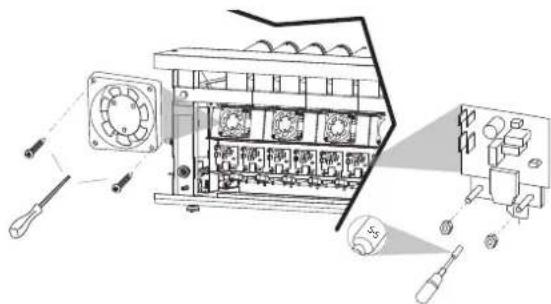

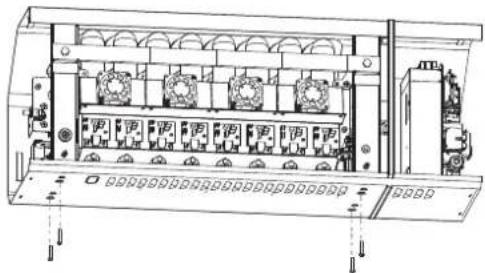

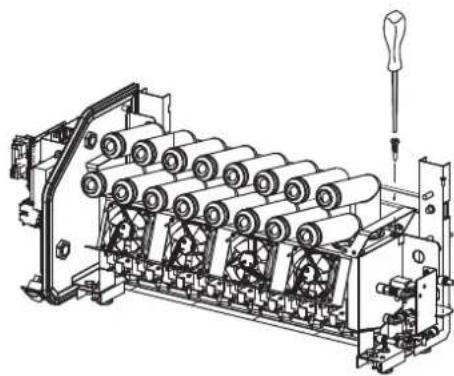

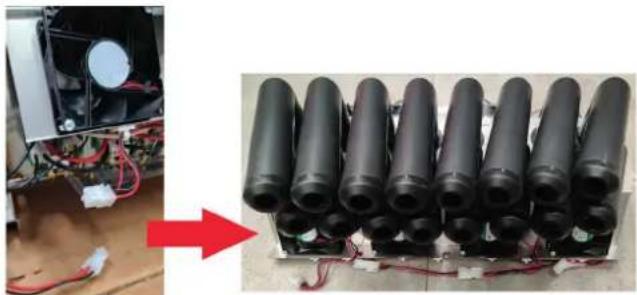

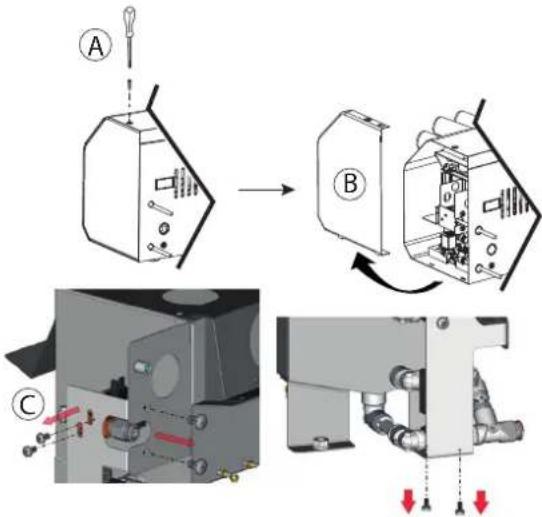

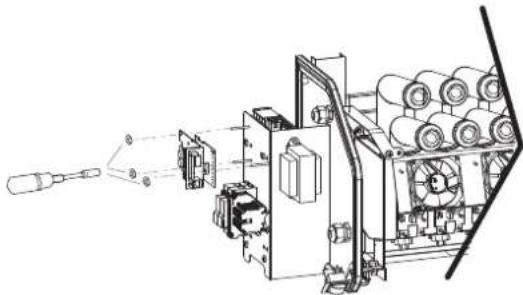

12.6 Remplacement des composants ....28

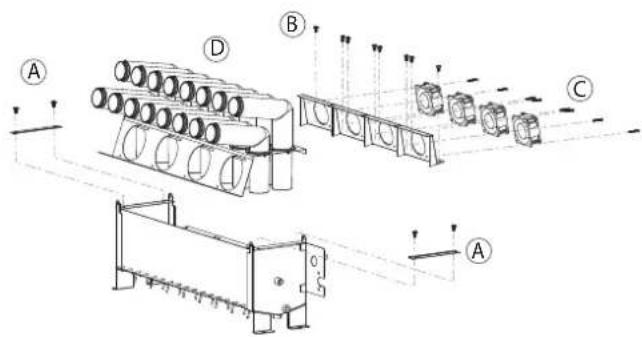

12.7 Nettoyage du réservoir 31

13. SCHÉMA ÉLECTRIQUE 32

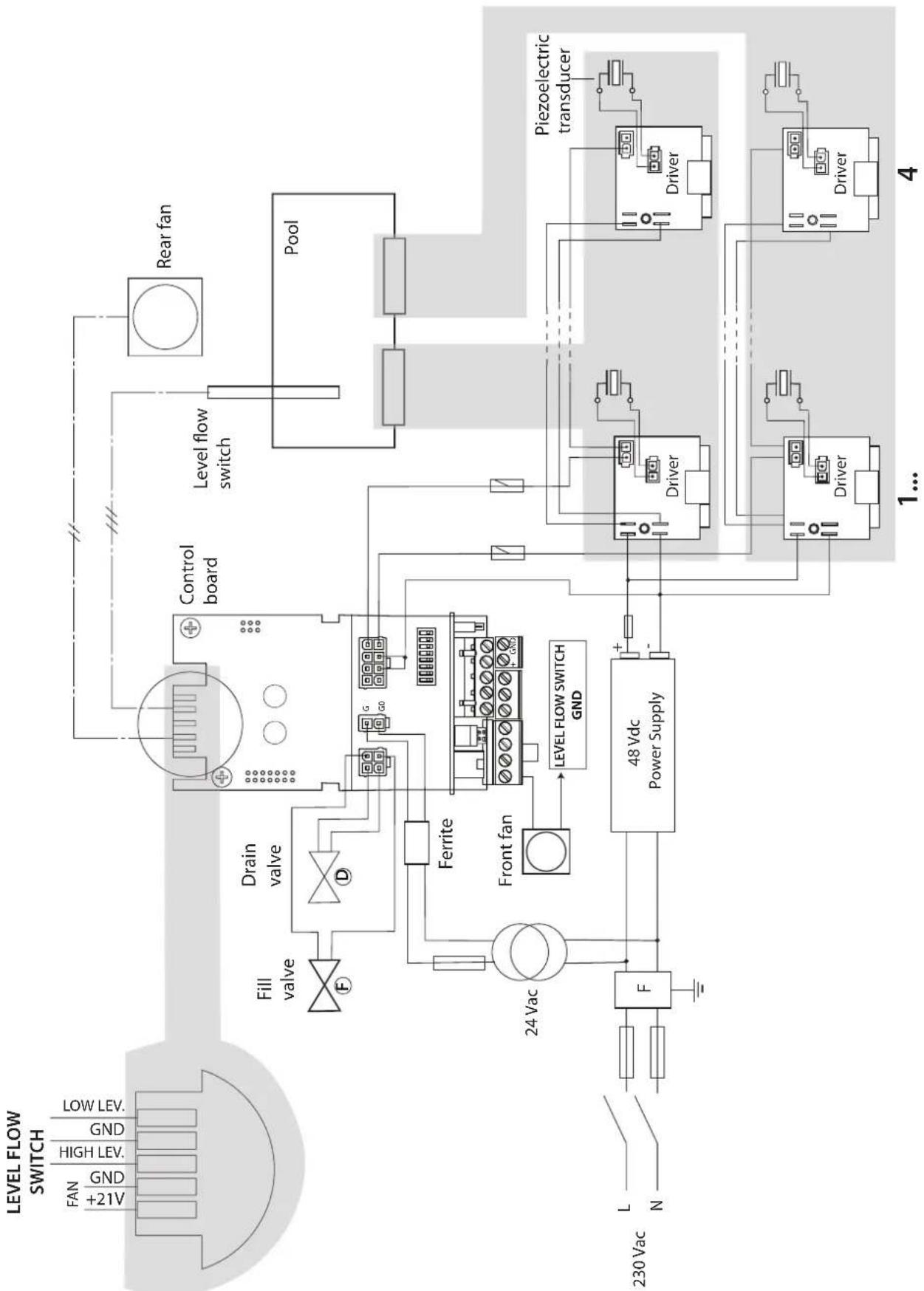

13.1 Schéma unité version 230Vac 32

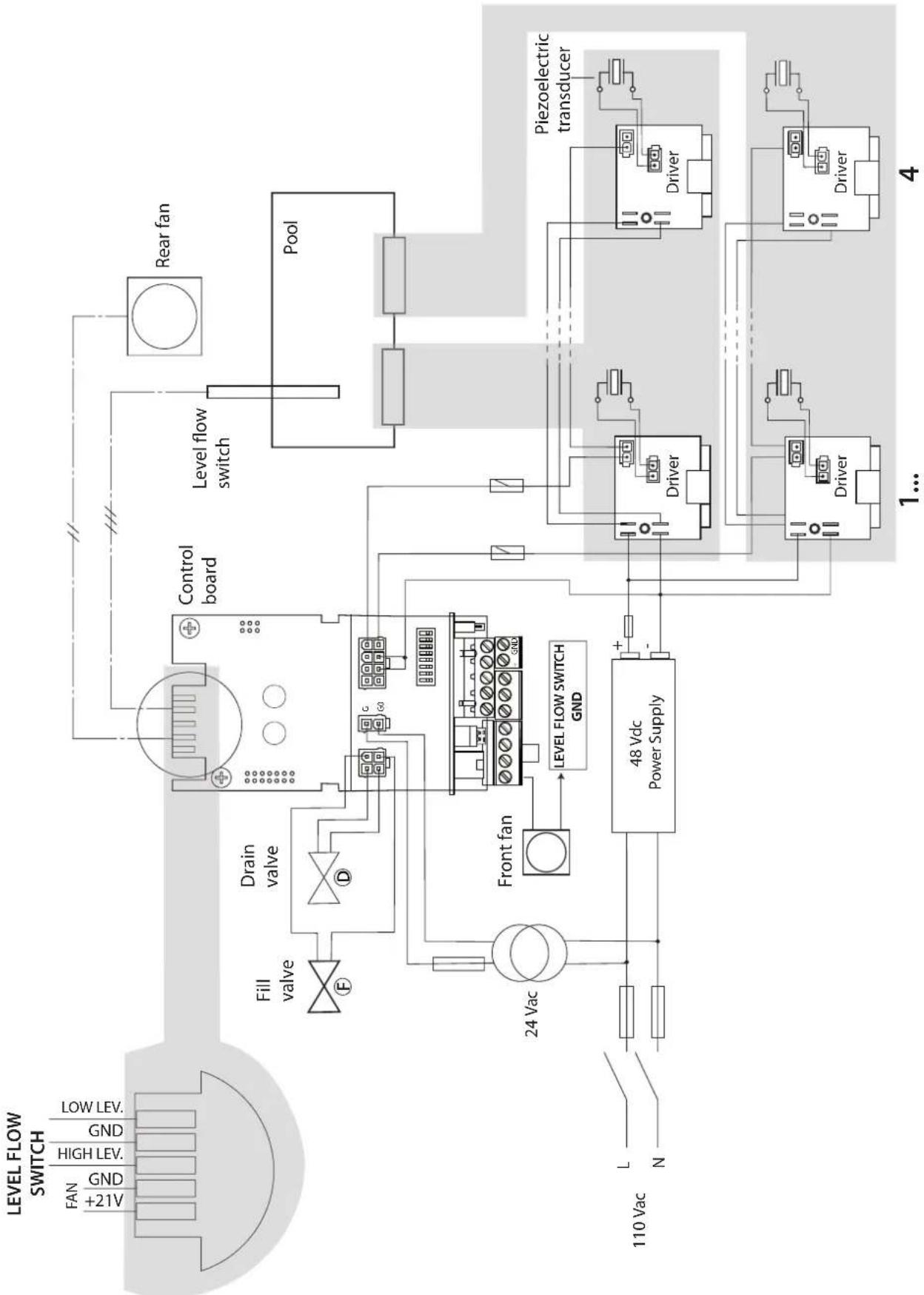

13.2 Schéma unité version 110Vac 33

14. CARACTÉRISTIQUES GÉNÉRALES ET MODÈLES 34

14.1 Modèles humidificateurs à ultrasons et caractéristiques ..... électriques ..... 34
14.2 Caractéristiques techniques 34
14.3 Tableau fusibles 34

15. CONNEXION EN RÉSEAU 35

15.1 Préparations....35
15.2 Logique de contrôle 35
15.3 Gestion des esclaves depuis le terminal (Main) 35
15.4 Alarmes....39

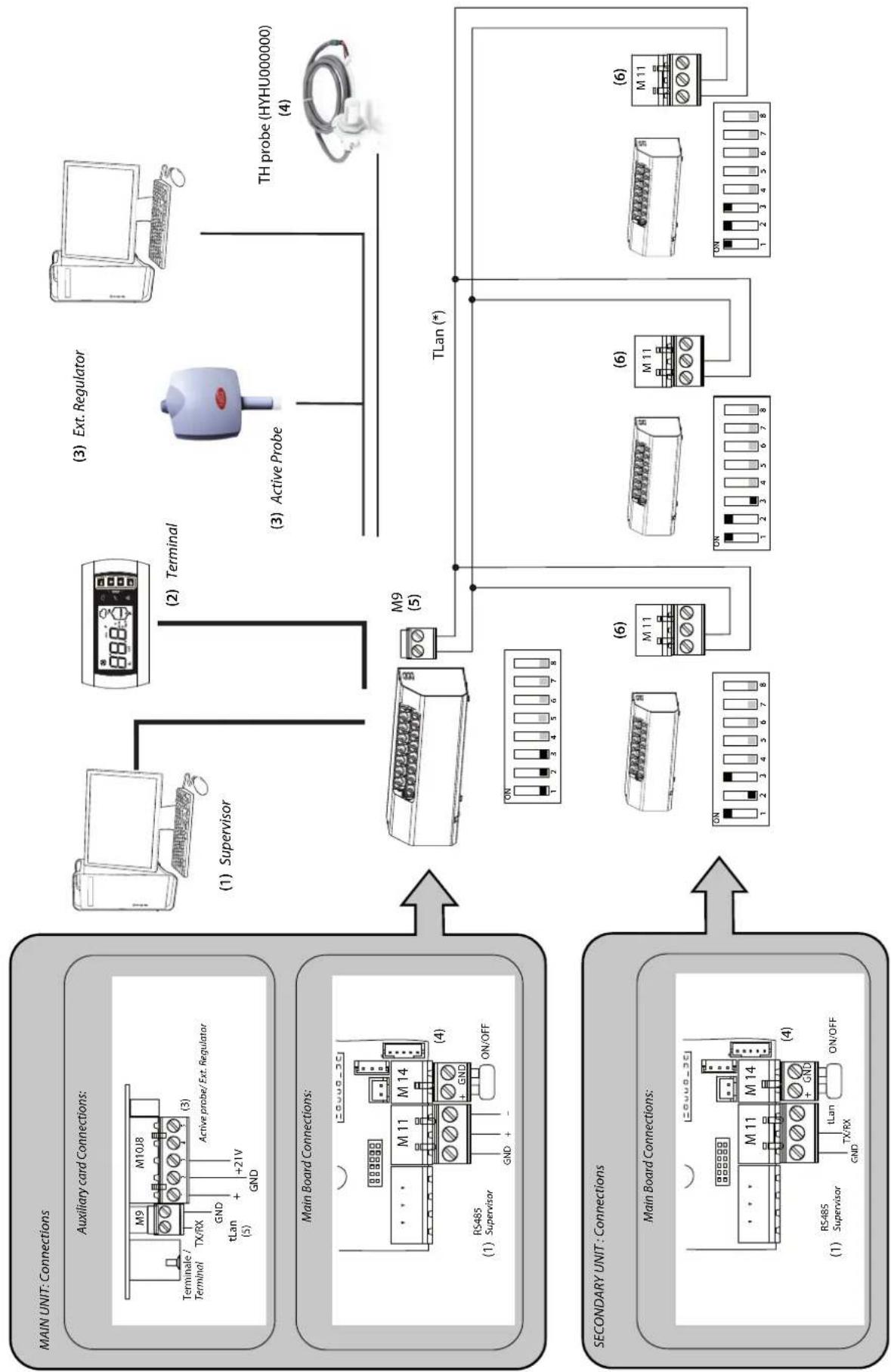

15.5 Contrôle de Supervision (Carel/Modbus®) 35

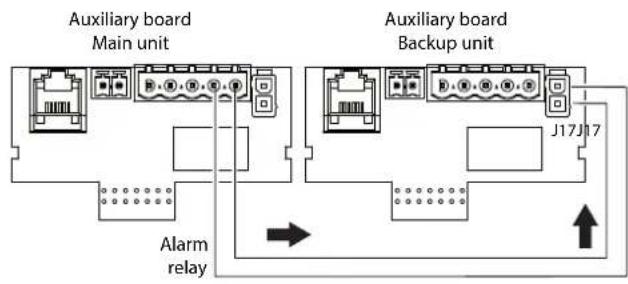

15.6 Unité secondaire avec fonction de sauvegarde de l'unité ...... principale....37

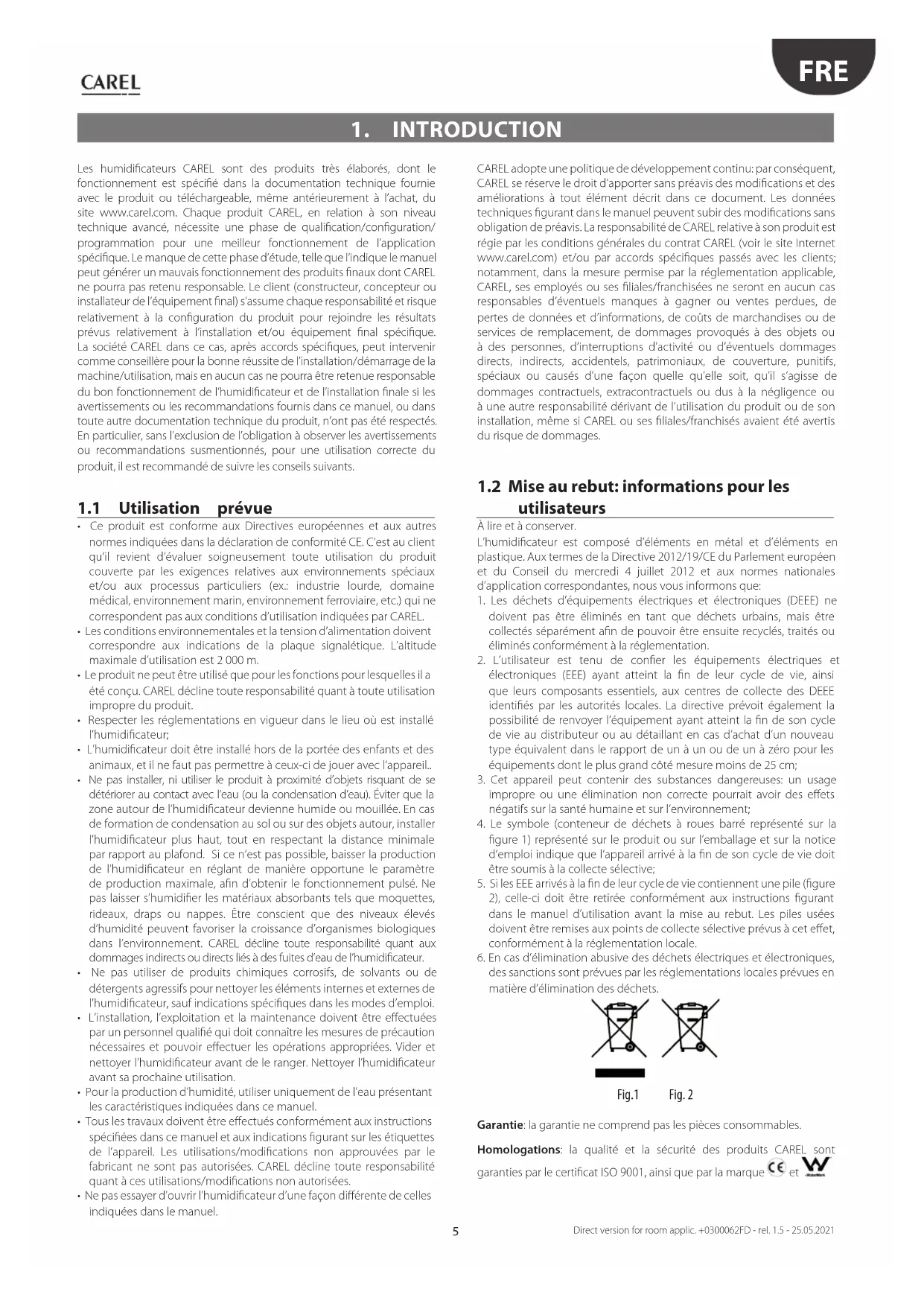

1. INTRODUCTION

Les humidificateurs CAREL sont des produits très élaborés, dont le fonctionnement est spécifié dans la documentation technique fournie avec le produit ou téléchargeable, même antérieurement à l'achat, du site www.carel.com. Chaque produit CAREL, en relation à son niveau technique avancé, nécessite une phase de qualification/configuration/programmation pour une meilleur fonctionnement de l'application spécifique. Le manque de cette phase d'étude, telle que l'indique le manuel peut générer un mauvais fonctionnement des produits finaux dont CAREL ne pourra pas retenu responsable. Le client (constructeur, concepteur ou installateur de l'équipement final) s'assume chaque responsabilité et risque relativement à la configuration du produit pour rejoindre les résultats prévus relativement à l'installation et/ou équipement final spécifique. La société CAREL dans ce cas, après accords spécifiques, peut intervenir comme conseillère pour la bonne réussite de l'installation/démarrage de la machine/utilisation, mais en aucun cas ne pourra être retenue responsable du bon fonctionnement de l'humidificateur et de l'installation finale si les avertissements ou les recommandations fournis dans ce manuel, ou dans toute autre documentation technique du produit, n'ont pas été respectés. En particulier, sans l'exclusion de l'obligation à observer les avertissements ou recommandations susmentionnés, pour une utilisation correcte du produit, il est recommandé de suivre les conseils suivants.

1.1 Utilisation prévue

• Ce produit est conforme aux Directives européennes et aux autres normes indiquées dans la déclaration de conformité CE. C'est au client qu'il revient d'évaluer soigneusement toute utilisation du produit couverte par les exigences relatives aux environnements spéciaux et/ou aux processus particuliers (ex.: industrie lourde, domaine médical, environnement marin, environnement ferroviaire, etc.) qui ne correspondent pas aux conditions d'utilisation indiquées par CAREL.
• Les conditions environnementales et la tension d'alimentation doivent correspondre aux indications de la plaque signalétique. L'altitude maximale d'utilisation est 2 000 m.
• Le produit ne peut être utilisé que pour les fonctions pour lesquelles il a été conçu. CAREL décline toute responsabilité quant à toute utilisation impropre du produit.
• Respecter les réglementations en vigueur dans le lieu où est installé l'humidificateur;
• L'humidificateur doit être installé hors de la portée des enfants et des animaux, et il ne faut pas permettre à ceux-ci de jouer avec l'appareil.
• Ne pas installer, ni utiliser le produit à proximité d'objets risquant de se détériorer au contact avec l'eau (ou la condensation d'eau). Éviter que la zone autour de l'humidificateur devienne humide ou mouillée. En cas de formation de condensation au sol ou sur des objets autour, installer l'humidificateur plus haut, tout en respectant la distance minimale par rapport au plafond. Si ce n'est pas possible, baisser la production de l'humidificateur en réglant de manière opportune le paramètre de production maximale, afin d'obtenir le fonctionnement pulsé. Ne pas laisser s'humidifier les matériaux absorbants tels que moquettes, rideaux, draps ou nappes. Être conscient que des niveaux élevés d'humidité peuvent favoriser la croissance d'organismes biologiques dans l'environnement. CAREL décline toute responsabilité quant aux dommages indirects ou directs liés à des fuites d'eau de l'humidificateur.
• Ne pas utiliser de produits chimiques corrosifs, de solvants ou de détergents agressifs pour nettoyer les éléments internes et externes de l'humidificateur, sauf indications spécifiques dans les modes d'emploi.
• L'installation, l'exploitation et la maintenance doivent être effectuées par un personnel qualifié qui doit connaître les mesures de précaution nécessaires et pouvoir effectuer les opérations appropriées. Vider et nettoyer l'humidificateur avant de le ranger. Nettoyer l'humidificateur avant sa prochaine utilisation.
• Pour la production d'humidité, utiliser uniquement de l'eau présentant les caractéristiques indiquées dans ce manuel.
• Tous les travaux doivent être effectués conformément aux instructions spécifiées dans ce manuel et aux indications figurant sur les étiquettes de l'appareil. Les utilisations/modifications non approuvées par le fabricant ne sont pas autorisées. CAREL décline toute responsabilité quant à ces utilisations/modifications non autorisées.
• Ne pas essayer d'ouvrir l'humidificateur d'une façon différente de celles indiquées dans le manuel.

CAREL adopte une politique de développement continu: par conséquent, CAREL se réserve le droit d'apporter sans préavis des modifications et des améliorations à tout élément décrit dans ce document. Les données techniques figurant dans le manuel peuvent subir des modifications sans obligation de préavis. La responsabilité de CAREL relative à son produit est régie par les conditions générales du contrat CAREL (voir le site Internet www.carel.com) et/ou par accords spécifiques passés avec les clients; notamment, dans la mesure permise par la réglementation applicable, CAREL, ses employés ou ses filiales/franchisées ne seront en aucun cas responsables d'éventuels manques à gagner ou ventes perdues, de pertes de données et d'informations, de coûts de marchandises ou de services de remplacement, de dommages provoqués à des objets ou à des personnes, d'interruptions d'activité ou d'éventuels dommages directs, indirects, accidentels, patrimoniaux, de couverture, punitifs, spéciaux ou causés d'une façon quelle qu'elle soit, qu'il s'agisse de dommages contractuels, extracontractuels ou dus à la négligence ou à une autre responsabilité dérivant de l'utilisation du produit ou de son installation, même si CAREL ou ses filiales/franchisés avaient été avertis du risque de dommages.

1.2 Mise au rebut: informations pour les utilisateurs

À lire et à conserver.

L'humidificateur est composé d'éléments en métal et d'éléments en plastique. Aux termes de la Directive 2012/19/CE du Parlement européen et du Conseil du mercredi 4 juillet 2012 et aux normes nationales d'application correspondantes, nous vous informons que:

1. Les déchets d'équipements électriques et électroniques (DEEE) ne doivent pas être éliminés en tant que déchets urbains, mais être collectés séparément afin de pouvoir être ensuite recyclés, traités ou éliminés conformément à la réglementation.
2. L'utilisateur est tenu de confier les équipements électriques et électroniques (EEE) ayant atteint la fin de leur cycle de vie, ainsi que leurs composants essentiels, aux centres de collecte des DEEE identifiés par les autorités locales. La directive prévoit également la possibilité de renvoyer l'équipement ayant atteint la fin de son cycle de vie au distributeur ou au détaillant en cas d'achat d'un nouveau type équivalent dans le rapport de un à un ou de un à zéro pour les équipements dont le plus grand côté mesure moins de 25 cm;
3. Cet appareil peut contenir des substances dangereuses: un usage impropre ou une élimination non correcte pourrait avoir des effets négatifs sur la santé humaine et sur l'environnement;
4. Le symbole (conteneur de déchets à roues barré représenté sur la figure 1) représenté sur le produit ou sur l'emballage et sur la notice d'emploi indique que l'appareil arrivé à la fin de son cycle de vie doit être soumis à la collecte sélective;
5. Si les EEE arrivés à la fin de leur cycle de vie contiennent une pile (figure 2), celle-ci doit être retirée conformément aux instructions figurant dans le manuel d'utilisation avant la mise au rebut. Les piles usées doivent être remises aux points de collecte sélective prévus à cet effet, conformément à la réglementation locale.
6. En cas d'élimination abusive des déchets électriques et électroniques, des sanctions sont prévues par les réglementations locales prévues en matière d'élimination des déchets.

Fig.1

Fig. 2

Garantie: la garantie ne comprend pas les pièces consommables.

Homologations: la qualité et la sécurité des produits CAREL sont garanties par le certificat ISO 9001, ainsi que par la marque et

2. CONSIGNES DE SÉCURITÉ

Les consignes de sécurité sont requises par la loi. Elles visent à garantir la sécurité sur le lieu de travail et à prévenir les accidents.

2.1 But

Respecter les réglementations nationales et locales en vigueur en matière de prévention des dommages personnels et faits subir à autrui.

2.2 Symboles utilisés

Les symboles, qui correspondent aux messages d'avertissement selon la norme EN 82079-1 (ainsi que ANSI Z535.6), sont utilisés pour représenter les dangers:

DANGER: Indique une situation de danger imminent qui, si elle as évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT: Indique une éventuelle situation de danger, elle n'est pas évitée, entraînera la mort ou des blessures graves.

ATTENTION: Indique une éventuelle situation de danger qui, n'est pas évitée, risque d'entraîner des blessures légères ou peu

AVIS: Pour une éventuelle situation dangereuse susceptible d'endommager le produit ou les objets se trouvant à proximité

2.3 Gestion de l'appareil

N'effectuer aucun travail susceptible de nuire à la sécurité de l'humidificateur. Respecter toutes les consignes de sécurité et les avertissements figurant sur l'appareil.

En cas de mauvais fonctionnement ou de panne de courant, éteindre immédiatement l'appareil et l'empêcher de redémarrer. Résoudre les pannes au plus vite.

AVERTISSEMENT Utilisation réservée.

La norme IEC 60335-1 stipule ce qui suit: L'appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à condition qu'elles soient supervisées ou qu'elles reçoivent des instructions sur l'utilisation sûre de l'appareil et qu'elles comprennent les dangers qui peuvent en résulter. Le nettoyage et l'entretien réservés à l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

2.4 Fonctionnement de l'appareil

AVERTISSEMENT Risque de brûlure!

L'humidificateur contient des composants à haute température. Pour les humidificateurs isothermes à électrodes, à résistances ou à gaz, en cas de fuites ou de composants défectueux, une fuite de vapeur non contrôlée à 100°C/212°F est possible. Éteindre l'appareil immédiatement.

La production de vapeur n'est autorisée que lorsque le couvercle de l'appareil est fermé.

AVIS: Risque d'endommager l'appareil!

L'appareil peut être endommagé s'il est mis en marche de façon répétée après une panne non résolue. Résoudre les problèmes de fonctionnement au plus vite.

L'appareil ne doit pas être utilisé avec une alimentation en courant continu.

S'assurer régulièrement que tous les dispositifs de sécurité et de surveillance fonctionnent correctement. Ne pas retirer, ni désactiver les dispositifs de sécurité.

AVIS: Fuites d'eau possibles à cause de raccordements défectueux ou de défauts de fonctionnement.

De l'eau est injectée et évacuée de façon continue et automatique dans l'humidificateur. Les raccordements et les éléments qui véhiculent l'eau doivent être régulièrement contrôlés pour s'assurer de leur parfait fonctionnement.

2.5 Montage, démontage, entretienetréparation de l'appareil

AVIS

L'humidificateur a un degré de protection IP20. Veiller à ce qu'il ne soit pas soumis à des égouttements d'eau sur le lieu d'installation.

L'installation de l'humidificateur dans un environnement où il n'y a pas de système d'évacuation des eaux nécessite la présence de dispositifs de sécurité qui interrompent l'alimentation en eau de l'humidificateur en cas de fuite d'eau.

N'utiliser que des pièces de rechange d'origine.

Après toute réparation, veiller à ce que du personnel qualifié s'assure du bon fonctionnement de l'appareil.

Le raccordement ou l'installation de composants supplémentaires n'est autorisé qu'avec l'autorisation écrite du fabricant.

AVERTISSEMENT

Ne pas installer l'humidificateur sur des systèmes électriques tels que les boîtes à fusibles, les appareils électroménagers, etc. En cas de fuite d'eau, cela peut endommager les équipements électriques situés au-dessous.

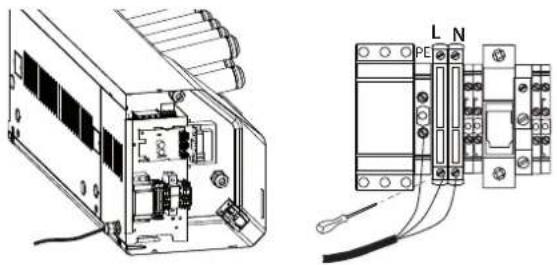

2.6 Installation électrique

AVERTISSEMENT - Risque de décharges électriques !

Tension électrique dangereuse.

Seul du personnel qualifié (électricien ou technicien ayant une formation équivalente) doit effectuer des travaux sur l'installation électrique. Pendant les opérations d'entretien ou d'installation, l'appareil doit être débranché du secteur et protégé contre toute remise en marche. La déconnexion électrique doit être assurée au moyen d'une mesure.

L'humidificateur ne peut être mis en marche que lorsque le couvercle est fermé.

Les fuites d'eau peuvent provoquer des courants de dispersion. Respecter les règles de sécurité pour travailler avec des pièces sous tension.

Après une installation électrique ou des travaux de réparation, vérifier tous les dispositifs de sécurité (par exemple, la résistance à la terre).

AVIS: N'utiliser que des fusibles d'origine présentant le bon ampérage. Vérifier régulièrement la partie électrique de l'équipement. Réparer rapidement tous les éventuels dommages, comme les raccordements desserrés, les câbles brûlés ou les isolations électriques défectueuses.

La responsabilité d'une installation intrinsèquement sûre de l'humidificateur est du ressort de l'entreprise qui a effectué l'installation.

2.7 Élimination après la mise hors service

AVIS La personne responsable du système est tenue de procéder à l'élimination des composants de l'appareil conformément à la loi. Voir par. 1.2.

3. DESCRIPTION GÉNÉRALE

3.1 humiSonic (UU0\*R)

Gamme d'humidificateurs adiabatiques à ultrasons pour l'humidification directe en ambiance, avec des ventilateurs intégrés qui permettent une répartition uniforme de l'eau nébulisée. humiSonic est particulièrement adapté pour de nombreuses applications telles que: l'humidification dans des environnements de production, les centres d'élaboration des données, les entrepôts, les imprimeries, les musées, les ateliers de restauration, les théâtres, etc., où l'optimisation de l'humidité ambiante est essentielle pour le confort des biens et des personnes.

3.2 Dénomination/Codes

Code Description

UUO(X)R(*)0001 sans carte auxiliaire, sans sonde de température et d'humidité UUO(X)R(*)AS01 avec carte auxiliaire et avec sonde de température et

d'humidité

Tab. 3.a

(X) = 2 → 2 kg/h (4.4 lbs/h), 4 → 4 kg/h (8.8 lbs/h), 6 → 6 kg/h (13.2 lbs/h).

8 → 8 kg/h (17.6 lbs/h)

(*) = D → alimentation 230Vac, 1 → alimentation 110Vac

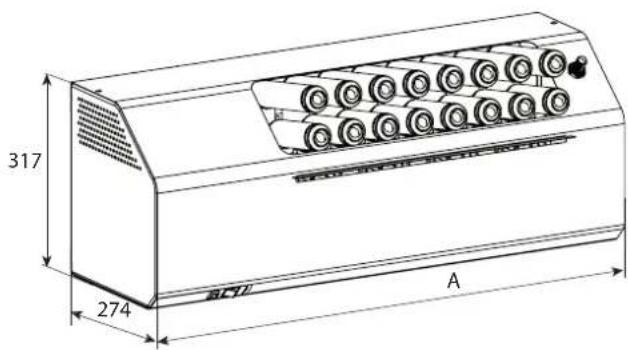

3.3 Dimensions et poids

317 274 A

Fig. 3.a

Modèles UU02UU04 UU06 UU08
Production kg/h (lbs/h)	2 (4.4) 4 (8.8)	6 (13.2)	8 (7.6)
Hauteur mm (in)	317 (12.5)
Profondeur mm (in)	274 (10.8)
Largeur A mm (in)	483 (19)	608 (24) 7	83 (28.9)	858 (33.8)
Poids kg (lb)
emballé	11 (24.2)	14 (30.9)	17 (37.5)	21 (46.3)
vide	9,5 (20.9)	12,5 (27.6)	15,5 (34.2)	18,5 (40.8)
installé*	10,3 (22.7)	14,1 (31.1)	17,9 (39.5)	21,7 (47.8)

Tab. 3.b

* en conditions de fonctionnement, rempli d'eau.

3.4 Ouverture de l'emballage

AVIS: Les chutes ou les heurts peuvent endommager irrémédiablement les composants intérieurs et les panneaux extérieurs de l'humidificateur.

• À la livraison, contrôler l'intégralité de l'emballage et signaler immédiatement, par écrit, au transporteur tout dommage pouvant être attribué à un transport imprudent ou impropre;
  □ transporter l'humidificateur sur le lieu d'installation avant de le retirer de l'emballage, en saisissant le colis par la partie inférieure;
  □ ouvrir la boîte en carton, retirer les entretoises en matériau antichoc et extraire l'humidificateur,
  □ l'appareil doit être toujours placé dans un endroit sec avant l'installation.

3.5 Matériel fourni

Vérifier la présence de:

1. étrier pour le montage mural;
2. kit vis avec des chevilles;
3. 1 presse-étoupe;
4. n° 4 pieds;
5. mode d'emploi.

3.6 Préparation pour le montage

• L'unité est conçue pour être montée sur un support horizontale ou mural conçu pour supporter le poids en conditions de fonctionnement (voir le par. «Montage en paroi»);
• Installer l'humidificateur dans un endroit sûr où il ne peut pas être altéré, aussi loin que possible de tout flux d'air;
• Placer l'humidificateur horizontalement en utilisant un niveau à bulle, en respectant les espaces minimums en mm (voir Fig. 1.b) afin d'assurer l'entrée de l'air d'admission et permettre les opérations de maintenance nécessaires.

≥ 450 (17.7") ≥ 200...300 (19.7") ≥ 500 (19.7") ≥ 500 (19.7") <0,5°

Fig. 3.b

Remarque: la distance minimale à l'arrière est recommandée en cas d'installation sur un support horizontal.

Attention: pour une l'installation sur un support horizontal/ou fixation murale:

1. l'humidificateur aspire l'air soit par les orifices arrière soit par le dessous;
2. les pieds/entretoises sont montés soit dessous soit à l'arrière;
3. les tuyauteries de remplissage/vidange sortent à l'arrière/par le bas;
4. le presse-étoupe des câbles d'alimentation est monté à l'arrière/au fond;
5. retirer l'étrier arrière s'il est monté sur un support horizontal.

MONTAGE SUR SUPPORT HORIZONTAL

AIR 1 2 3 4

Fig. 3.c

MONTAGE EN PAROI

2 1 AIR 3 2 1 AIR 4

Fig. 3.d

3.7 Montage en paroi

ATTENTION: ne monter l'appareil que sur une paroi en briques.

Monter l'humidificateur sur le mur en utilisant l'étrier de support déjà fixé à l'humidificateur et le kit de vis fourni de série (au sujet des dimensions et des poids, consulter le paragraphe précédent).

Instructions de fixation:

• fixer l'étrier en paroi, en contrôlant avec un niveau à bulle la position horizontale. Percer des trous dans le mur en utilisant l'étrier comme un gabarit. Si le montage est exécuté sur un mur en maçonnerie, on peut utiliser les chevilles plastiques (∅ 8 mm, ∅ 0.31 in) et les vis (∅ 5 mm x L = 50 mm, ∅ 0,19 in x L = 1,97 in) fournies de série;

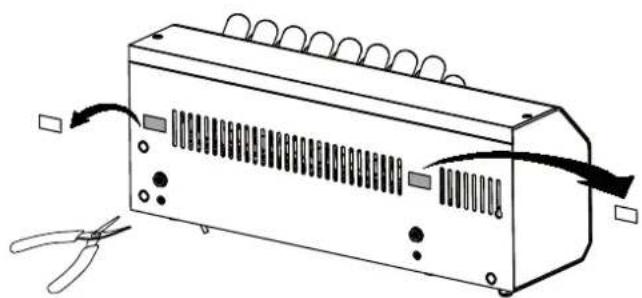

• utiliser une pince coupante pour percer le cadre au niveau des trous pré-percés et retirer l'ébarbure

ATTENTION: risque de lésions. Porter des vêtements de action individuels.

- accrocher l'humidificateur à l'étrier;

- régler, à l'aide des pieds de réglage arrière et d'un niveau à bulle, l'inclinaison de l'humidificateur de sorte qu'il soit parallèle au sol.

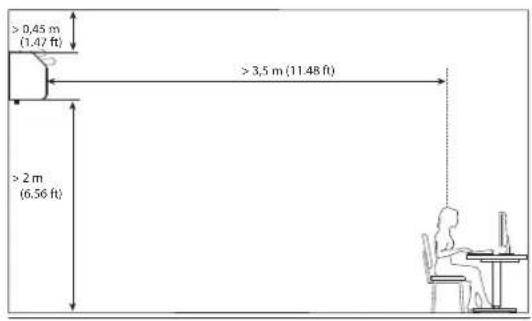

> 0,45 m (1.47 ft) > 3,5 m (11.48 ft) > 2 m (6.56 ft)

Fig. 3.g

3.8 Étiquette d'identification

Les humidificateurs peuvent être identifiés par l'étiquette de l'emballage et l'étiquette d'identification placée à l'extérieur.

Date 06-Apr-2021 S.N. A0002066 Rev. 2.0 Code UU02RD0001

Fig. 3.h

Remarque: la manipulation, l'enlèvement, l'absence des étiquettes ntification ou toute autre action ne permettant pas l'identification ine du produit rend difficile toute opération d'installation et d'entretien.

3.9 Schéma de fonctionnement

1 Filtre à air 9 Capteur de niveau à flotteur
2 Ventilateurs arrière 10 Réservoir
3 Eau nébulisée 11 Driver
4 Diffuseur 12 Transducteur piézo-électrique
5 Chambre d'atomisation 13 Bloc d'alimentation
6 Vanne de chargement 14 Ventilateurs avant
7 Tuyau de trop-plein 15 Lame d'air
8 Vanne de vidange

3.10 Principe de fonctionnement

Les humidificateurs Humisonic sont basés sur le principe de la nébulisation de l'eau déminéralisée à l'aide d'une technologie à ultrasons. Le principe de fonctionnement de l'humidificateur est résumée ci-dessous:

• remplissage d'eau par ouverture d'une électrovanne jusqu'à ce que le niveau requis, mesuré par un flotteur, soit atteint;
• si l'auto test est activé (par défaut), l'électrovanne de vidange s'ouvre et vide le réservoir (fonction destinée à nettoyer le réservoir de résidus/saleté);
• nouveau remplissage d'eau jusqu'au niveau requis;
• début de la nébulisation à ultrasons (les ventilateurs installés dans l'humidificateur permettent d'expulser les particules d'humidité et de la répandre dans l'environnement);
• Remplissage automatique quand le niveau bas est détecté par le flotteur.

La technologie à ultrasons est générée à partir d'une tension d'entrée qui est transformée à l'aide d'un circuit oscillant en un signal à haute fréquence de 1,7 MHz. Le signal est transmis à un transducteur, avec la partie supérieure en contact avec l'eau, qui est mis en vibration à haute fréquence. La surface du convertisseur piezo électrique vibre a une fréquence de 1.7 millions de fois par seconde, celui ci est positionné sous une certaine hauteur d'eau. L'inertie de l'eau est telle qu'elle ne peut suivre le rythme des vibrations.

Les dépressions et surpressions successives créent des micro bulles qui remontent vers la surface. Les ondes sonores sont générées en surface, ce qui renforce les chocs des molécules et forme une vaporisation très fine immédiatement absorbée par le flux d'air.

La figure montre le structure de l'humidificateur, une fois enlevé les caches latéraux et le panneau de couverture (voir chap. «Entretien et pièces de rechange»).

F Fig. 3.k

Légende

F	Devant	10	Bloc d'alimentation (48 V)
R	Avrière	11	Ventilateur avant
1	Diffuseur arrière	12	Ventilateur arrière
2	Diffuscur avant	13	Borrier
3	Vanne de chargement		A	Borne de mise à la terre (PE)
4	Vanne de vidange		B	Bornes d'alimentation(L, N) avec porte fusibles
5	Transducteur piézo-électrique		C	Bornes relais alarme
6	Driver		D	Borne bloc d'alimentation (48 V)avec porte-fusible
7	Interrupteur ON/OFF		F	-Fitre de réseau
8	Carte électronique de contrôle	14	Sonde de température et d'humidité(le cas échéant)
9	Transformateur (24 V)

4. BRANCHEMENTS HYDRAULIQUES

ATTENTION: avant de procéder à des branchements de berie s'assurer que l'humidificateur n'est pas branché au électrique.

Important: pour le marché australien et pour répondre aux exigences du Watermark, un double clapet anti-retour approuvé par le Watermark doit être installé dans l'alimentation de l'humidificateur lorsqu'il est raccordé au réseau d'eau potable. En revanche, si l'humidificateur doit être alimenté en eau traitée par un système à osmose inverse Carel raccordé au réseau d'eau potable, il faut installer un double clapet anti-retour pour alimenter le système à osmose inverse.

4.1 Avertissements

1. Utiliser uniquement de l'eau déminéralisée. Installer une vanne d'arrêt pour chaque humidificateur. Plage de pression de l'eau: de 1 à 6 bar (de 100 kPa à 600 kPa) (de 14.5 à 87 psi);
2. Les tubes et les connexions entre les tubes soumis au contact avec l'eau déminéralisée et l'humidificateur doivent être faits d'un matériau durable et destinés à cet usage (par exemple en PVC ou en acier inoxydable): pression nominale ≥ 6 bar (600 kPa) (87 psi), température de fonctionnement d'au moins 1 ... 40 °C (33,8 ... 104 °F);
3. Les lignes d'eau ne doivent pas être souillées par des particules de poussière ou d'autres substances. Nettoyer soigneusement les lignes avant de les connecter à l'humidificateur;
4. Tous les humidificateurs à ultrasons humiSonic sont fournis de raccord rapide pour le raccordement à la conduite de chargement e / i = 8/6 mm (OD 5/16", ID 15/64").

4.2 Branchements hydraul. (parties non inclus)

• Installer une vanne manuelle d'arrêt en amont de l'installation (pour pouvoir couper l'alimentation de l'eau); la vanne doit être adaptée à l'utilisation d'eau déminéralisée.
• Préparer un filtre mécanique (10 µm) en aval de la vanne manuelle d'interception pour capturer toute impureté solide; le filtre doit être doté d'organes d'interception pour permettre les opérations de nettoyage.

Attention:

• Une fois l'installation terminée, purger la tuyauterie d'alimentation pendant environ 30 minutes en acheminant l'eau directement à l'écoulement sans la faire passer dans l'humidificateur. Après l'installation de la vanne, laisser couler l'eau pour éliminer les éventuels déchets de traitement et huile et en empêcher l'entrée dans l'humidificateur;
• le tuyau de vidange doit avoir un diamètre intérieur minimum de 6 mm (15/64"); il ne doit pas présenter de courbures qui empêchent le passage de l'eau; la ligne de vidange doit se conformer aux réglementations gouvernementales nationales et locales applicables et devrait inclure un entonnoir pour assurer l'interruption de continuité et un siphon pour empêcher le retour des odeurs. La dernière ligne doit être inclinée vers le bas pour faciliter l'écoulement;
• ne pas obstruer la sortie d'eau nébulisée ou les prises de l'air d'aspiration;
• s'il y a un risque de gel de l'eau d'alimentation, fournir l'isolation ou l'utilisation de câbles chauffants sur tuyaux.

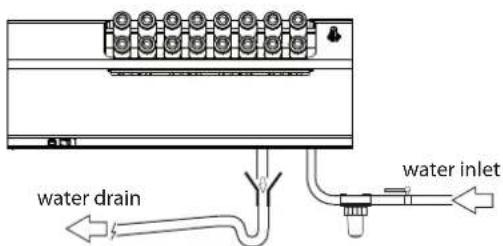

Fig. 4.a
AVIS: L'eau de vidange doit pouvoir s'écouler sans difficulté.

4.3 Humidific. installé sur support horiz.

Si l'humidificateur est monté sur un support horizontal:

1. les tuyauteries de remplissage/vidange doivent sortir du panneau arrière;
2. le presse-étoupe du câble d'alimentation doit être installé dans le panneau arrière.

Pour monter les tuyaux de remplissage/vidange:

A B Fill Drain

Fig. 4.b

A. Dévisser la vis pour retirer le couvercle de droite;
B. Couper les pré-cisaillés pour obtenir les trous où insérer les tubes de remplissage/vidange;

AVERTISSEMENT: risque de coupure ! Les ouvertures intent des bords coupants. Porter des vêtements de protection duels

Insert Extract ① ② C

Fig. 4.c

REMARQUE: diamètre extérieur = 8 mm (5/16"), diamètre intérieur = 6 mm (15/64").

C. Insérer les tuyaux dans les coupleurs rapides pour la connexion aux vannes de remplissage et de vidange.
1. appuyer sur la bague de blocage du coupleur rapide;
2. retirer le tuyau.

Si l'humidificateur est installé sur le mur, procéder comme dans le paragraphe précédent pour retirer les couvercles et installer:

1. les tuyau de remplissage/vidange, qui doivent sortir du panneau inférieur;
2. le presse-étoupe du câble d'alimentation, qui doit être installé dans le panneau inférieur.

4.5 Eau d'alimentation

Pour assurer un bon fonctionnement, humiSonic nécessite l'utilisation d'eau déminéralisée, ayant les caractéristiques chimiques et physiques indiquées dans le tableau. Pour obtenir ces valeurs de qualité de l'eau, il est généralement utilisé un système de déminéralisation, qui utilise la technologie d'osmose inverse.

EAU D'ALIMENTATION

Tuyau de raccordement de l'eau ext. ∅ 8 mm (OD 5/16")
Limites de température °C (°F) 1...40 (33.8...104)
Limite de pression MPa bar (psi) 1...6 (100..600 kPa) (14.5...87)
Conductivité spécifique à 20 °C 0...80 μS/cm
Dureté totale 0...25 mg/l CaCO3
Dureté temporaire 0...15 mg/l CaCO3
Quantité totale de solides dissous (cR) Fonction de la conductivité spéc. (1)
Résidu fixe à 180 °C Fonction de la conductivité spéc. (1)
Fer + manganèse 0 mg/l Fe+Mn
chlorures	0...10 ppm Cl
dioxyde de silicium	0...1 mg/l SiO2
ions de chlore	0 mg/l Cl
Sulfate de calcium	mg/l CaSO4
débit instantané EV de remplis. l/min (gpm)	0.6 (0.16)

Tab. 4.a
(1) = en général C_R = 0,65^ _R,20^; R_180 = 0,93^ _R,20^

Les dimensions du système à osmose inverse doivent correspondre à la production horaire et non pas à la production instantanée pour éviter le surdimensionnement. Pour éviter le surdimensionnement excessif du système d'osmose inverse, il suffit que le débit de l'osmoseur soit au moins équivalent au débit de l'humidificateur. Il est recommandé à cet effet, de placer entre le système de traitement de l'eau et humiSonic un vase d'expansion. Il faut tenir compte d'une consommation d'eau discontinue, composée des étapes suivantes:

• remplissage (vanne de remplissage ouverte);
  • production (vanne de remplissage fermée);
  • lavages (vanne de remplissage ouverte).

Dans le tableau suivant sont suggérées les dimensions minimales pour l'accouplement avec un système d'osmose inverse générique.

Mod.	Accumul. I (gal)	Volume total I (gal) du vase d'expansion (pré-charge de 1,5 bar/22 psi)	Système d'osmose inverse l/h (qph)
UU02	2,8 (0.62)	11,2 (2.46)	4,8 (1.27)
UU04	3,6 (0.79)	14,4 (3.17)	7,6 (2.01)
UU06	4,4 (0.97)	17,6 (3.87)	10,4 (2.75)
UU08	5,2 (1.14)	20,8 (4.56)	13,2 (3.49)

Tab. 4.b

En cas d'absence de vase d'expansion, le système d'osmose inverse devra garantir un débit équivalent au débit instantané de l'électrovanne de remplissage 0.6 l/min (0.16 gpm).

Couplage humiSonic avec WTS Compact de Carel

Dans la gamme de produits Carel, sont disponibles une série d'installations à osmose («WTS Compact») conçues pour produire de l'eau selon les spécifications indiquées dans le tableau de l'eau d'alimentation et à optimiser le couplage et le fonctionnement avec humiSonic (voir le manuel +0300017IT + et + 0300019IT). Tous les systèmes compacts WTS (Code ROC%) sont toujours équipés d'un vase d'expansion, ce qui maintient la pression dans le circuit en aval. Le fonctionnement du système est commandé par des pressostats sur le circuit de refoulement. La règle de base pour le couplage est que l'eau contenue dans le vase d'expansion doit répondre à la phase de remplissage initiale et éventuellement à la phase de lavage, tandis que la production horaire du WTS doit couvrir la production horaire de humiSonic et remplir le vase dans plus brefs délais possible. Dans le tableau suivant sont suggérées les consommations d'eau et les couplages pour toutes les tailles d'humidificateurs.

Mod.	Produc. l/h (gph)	Capacité du réservoir l (gal)	Lavage (*) l/h (gph)	Cod. WTS (marchés ne pas USA)
UU02	2 (0.53)	0,8 (0.18)	2,8 (0.74)	ROC025500N
UU04	4 (1.06)	1,6 (0.35)	3,6 (0.95)	ROC025500N
UU06	6 (1.59)	2,4 (0.53)	4,4 (1.16)	ROC025500N
UU08	8 (2.11)	3,2 (0.70)	5,2 (1.37)	ROC025500N

Tab. 4.c

(*) La consommation d'eau pendant le lavage est calculée pour les paramètres par défaut (n° 1 lavage toutes les 12 h, de la durée de 1 minute, qui se termine avec le remplissage et la vidange du volume total de la cuve). La consommation est fonction du débit de l'électrovanne de remplissage, qui est égale à 0.6 litres/minute (0.16 gm). La durée et la fréquence de lavage sont des paramètres définis par l'utilisateur, qui affectent considérablement sur le dimensionnement du système WTS. Les lavages périodiques sont également recommandés pour garder en bon état le système WTS qui alimente l'humidificateur. L'eau à l'intérieur du système d'osmose doit être changée périodiquement afin d'éviter le dépôt excessive de minéraux sur les membranes.

Attention:

• ne pas ajouter des désinfectants ou des composés anti-corrosion à l'eau, car ce sont des irritants potentiels;
• Il est absolument interdit l'utilisation de l'eau de puits, industrielle ou de l'eau des circuits de refroidissement et, en général, de l'eau potentiellement contaminée (chimique ou bactériologique).
  De l'eau contaminée peut véhiculer dans l'air respirable des bactéries et de virus susceptibles de provoquer des maladies graves.

4.6 Eau de vidange

Elle est non toxique et peut être déchargée dans le réseau d'assainissement, tels que définis par la directive 91/271/CEE concernant le traitement des eaux urbaines résiduaires.

EAU DE VIDANGE

Connexion rapide	ext. ∅ 8 mm (0,32")
Température type °C (°F)	1...40 (33.8...104)

5. BRANCHEMENTS ÉLECTRIQUES

5.1 Préparation passage des câbles électr.

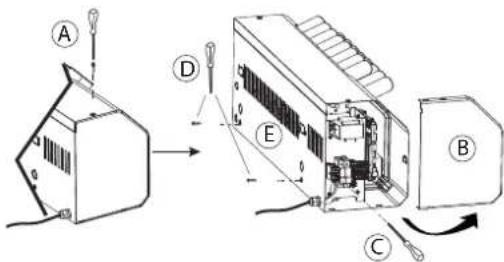

1. Dévisser la vis (A) et retirer le couvercle (B);
2. Si l'humidificateur doit être installé sur un mur/un support horizontal retirer l'opercule à l'aide des pinces coupantes dans le panneau inférieur/arrière (C);
3. Monter le presse-étoupe (D).

5.2 Préparations électriques

AVERTISSEMENT: Risque de décharge électrique. Avant de procéder aux raccordements électriques, l'appareil doit être débranché du secteur et protégé contre toute remise en marche. La déconnexion électrique doit être assurée au moyen d'une mesure.

AVERTISSEMENT:

• vérifier que la tension d'alimentation de l'appareil correspond à la valeur indiquée dans les données de la plaque appliquée dans l'étiquette du produit;
• ne pas alimenter l'appareil s'il est plié ou renversé: l'endommagement des transducteurs peut s'ensuivre.

Brancher le cordon d'alimentation à la borne à l'aide du serré-câble.

Remarque: pour éviter des interférences indésirables, il est conseillé de maintenir les câbles d'alimentation séparés de ceux de signal provenant des sondes.

La carte électronique de contrôle de humiSonic est composé de deux cartes, une principale (1) disposée horizontalement et une auxiliaire (2) disposée verticalement.

J8 M9 M10 J17 Board 2 M15 M11M14 Board 1

Bottom
Fig. 5.c

CARTE PRINCIPALE

A	Entrée alimentation électrique à la carte du transformateur 24 V
B	commande des transducteurs;
C	vannes d'alimentation (SX vidange / DX remplissage)
D	Configuration du commutateur DIP
E	RÉSERVÉE
F	Alimentation voyants interrupteur ON/OFF
G	Raccordement de la sonde de température et d'humidité TH (série numérique de type IIC, réf. HY(HU000000) intégrée dans les références UU**R*AS*1.
M14	ON/OFF à distance (M14.1-M14.2)
M11	Série RS4845 (M11)
M15	Alimentation ventilateurs avant
N	Connexion carte auxiliaire

CARTE AUXILIAIRE

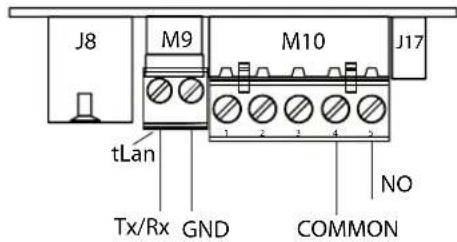

J8 M9 M10 J17 tLan Tx/Rx GND COMMON NO

Fig. 5.e

J8	Connexion terminal tLAN (en option)
M9	Connecteur série tLAN auxiliaire
M10	M10.1 - + signal de commande proportionnelle/sonde/nygrostat
	M10.2 - GND référence signal
	M10.3 - +21 Véc pour alimentation sondes actives
	M10.4 - Relais d'alarme - CO
	M10.5 - Relais d'alarme - NO
J17	Réservée

Tab. 5.a

Configuration du commutateur Dip: la configuration doit être effectuée avant le démarrage de l'humidificateur (position par défaut indiquée dans la figure. 3.f).

Fig. 5.f

1.	Communication	5-6	Point de consigne humidité
	OFF Série 485 Carel/Modbus		OFF/OFF 50 %rH
	ON tLAN		OFF/ON 30 %rH
2-3	Adresse tLAN (si 1 est ON)		ON/OFF 40 %rH
	OFF/OFF ---		ON/ON 60 %rH
	OFF/ON adresse 1	7	RESERVE
	ON/OFF adresse 2	8	Gestion de la production de transduc.
	ON/ON adresse 3		OFF en parallèle
4	Débit en Bauds série 485 / tLan		ON en série
	OFF 19200
	ON 9600

Tab. 5.b

5.3 Liens de la carte principale

Selon le type de signal utilisé, il est possible d'obtenir différents types d'activation et/ou de gestion de la production d'eau nébulisée.

HUMIDOSTAT OU CONTACT À DISTANCE (action ON/OFF)

Le démarrage de la production est atteint par la fermeture de la borne M14. Il est possible de connecter un commutateur au M14, un hygrostat ou un contrôleur (contact propre, max 5Vcc ouvert, max 7 mA fermé).

SONDE DE TEMPÉRATURE et d'HUMIDITÉ TH (intégrée dans les références UU\*\*R\*AS01)

Si à la borne G est raccordée à la sonde de température et d'humidité TH, la production d'eau nébulisée est lancée si:

le contact M14 est fermé;

en mode réglage de l'humidité (A0=3), la valeur d'humidité mesurée par la sonde est inférieure au point de consigne (préréglé à 50 % rH et modifiable via commutateur 5-6 ou sur l'afficheur);

en mode réglage de la température de rosée (A0=4), la valeur de la température de rosée calculée à partir de la température et de l'humidité détectées par la sonde est inférieure au point de consigne (préréglé à 10°C/50°F et modifiable via affichage optionnel).

BRANCHEMENT SÉRIE 485

Protocole Carel/Modbus

M 1'1 RS 485 GND

Fig. 5.h

Attention: pour les connexions RS485 à la maison (CEI EN 55014-1)

et résidentiel (CEI EN 61000-6-3) utiliser un câble blindé (avec blindage connecté à PE à la fois du côté du terminal que du côté du contrôle) avec une longueur maximale spécifiée du protocole EIA RS-485 équivalente au standard européen CCITT V11, en utilisant un câble bipolaire blindée AWG26 à couple paire torsadé; l'impédance d'entrée du stade 485 est de 1/8 unité de charge (96 kOhms). Avec cette configuration, on peut connecter jusqu'à un maximum de 256 dispositifs montés dans une goulotte séparée des câbles d'alimentation.

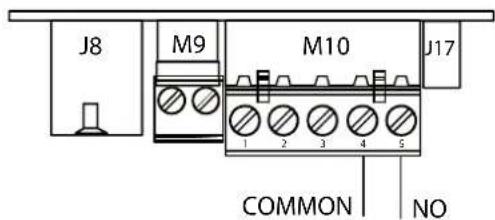

RELAIS D'ALARME

Le système est prévu pour la signalisation à distance de la présence d'une ou plusieurs alarmes ou du point de consigne d'humidité ou de température de rosée (voir tab. paramètre b0).

J8 M9 M10 J17 COMMON NO

Fig. 5.i

Remarque: dans le secteur industriel (CEI EN61000-6-2), les câbles signal qui sortent de la machine ne doivent pas dépasser une longueur 50 m (33 ft) ^1 : l'entrée numérique ON/OFF à distance (bornes M14.1...2) et du câble blindé pour la communication RS485.

5.4 Connexions carte auxiliaire

Voir le chap. «Paramètres de configuration» pour une description des paramètres A0, A1, A2.

M9 M10J8 J17 21 Vdc GND NO OUT COMMON

Fig. 5.j

La carte auxiliaire prévoit les connexions suivantes:

RÉGLAGE DE TYPE ON/OFF (hygrostat ou contact à distance)

• faire un cavalier avec les bornes M14.1 et M14.2 (activ.) sur la carte principale;
• connecter les bornes M10.1 et M10.2 à un hygrostat ou contact à distance (contact propre)
• Régler le paramètre A0=0 pour activer l'action On/Off.

RÉGULATEUR PROPORTIONNEL EXTERNE (action de modulation)

• faire un cavalier avec les bornes M14.1 et M14.2 (activation) sur la carte principale;
  • relier les bornes M10.1 et M10.2 (demande de production) à un régulateur externe;
• régler le paramètre A0=1 pour activer l'action modulante et le paramètre A2 en fonction du signal choisi (0...10 V, 2...10 V, 0...20, 4...20 mA).

RÉGLAGE AVEC SONDE AMBIANCE CAREL

• faire un cavalier avec les bornes M14.1 et M14.2 (activ.) sur la carte principale;
• connecter la sonde aux bornes M10.1, M10.2. La borne d'alimentation M10.3 peut être connectée avec un câble de longueur maximale de 2 m (6,6 ft); pour des longueurs supérieures utiliser une alimentation externe connectée électriquement à la masse du contrôle.
• régler le paramètre A0=2 pour activer le réglage de la sonde et le par. A2 en fonction du signal choisi (0...10 V, 2...10 V, 0...20, 4...20 mA)

Si on utilise d'autres sondes que celles CAREL indiquées, vérifier:

• signal sous tension 0...10 Vdc, 2...10 Vdc, borne M10.1 (GND: M10.2);

• signal de courant: 4...20, 0... 20 mA, borne M10.1 (GND: M10.2).

ACTIVATION DE LA SONDE TH COMME LIMITE D'HUMIDITÉ / TEMPÉRATURE DE ROSÉE

En modes réglage A0=0, A0=1 et A0=2, la sonde d'humidité TH intégrée peut être activée comme sonde limite d'humidité ou sonde limite de température de rosée en réglant respectivement le paramètre bH=1 bH=12 Les paramètres SL et bL servent de point de consigne limite et de bande proportionnelle correspondante.

Vérifications finales

Les conditions nécessaires pour un branchement électrique correct sont les suivantes:

□ la tension de réseau de l'humidificateur doit correspondre à la tension indiquée sur la plaque;
□ un sectionneur de ligne doit être installé pour interrompre la tension de l'humidificateur;
□ les bornes M14.1 et M14.2 doivent être shuntées ou connectées à un contact d'activation au fonctionnement;
□ si l'humidificateur est piloté par un régulateur externe (carte auxiliaire), la masse du signal doit être reliée électriquement à la masse du contrôleur.

6. DÉMARRAGE, INTERFACE UTILISATEUR ET FONCTIONS DE BASE

Avant de démarrer l'humidificateur vérifier:

raccordements hydrauliques: en cas de fuites d'eau, ne pas mettre l'humidificateur en marche avant d'avoir rétabli les branchements;

□ branchements électriques.

6.1 Mise en marche

Voir chap. «Branchements électriques»

1 L'humidificateur, une fois alimenté et avec le consentement activé (ON/OFF à distance/hygrostat, borne M14; ON/OFF depuis terminal utilisateur; ON/OFF depuis port série), est prêt à l'utilisation.
2 Siil n'y a pas d'autre connexion externe l'humidificateur fonctionnera, le fonctionnement ne cessera que si l'ordre de marche est désactivé.
3 Si la sonde de température et d'humidité TH (en option) est raccordée à la borne G, l'humidificateur fonctionnera jusqu'à ce qu'il atteigne le point de consigne d'humidité (préréglé à 50 % rH) ou le point de consigne de température de rosée (préréglé à 10°C/50°F), selon le mode de réglage choisi. Voir chap. «Principes de fonctionnement».

6.2 Extinction/Veille

1 Pour éteindre l'humidificateur couper la tension
2 S'il est raccordé à l'alimentation, l'humidificateur se met en mode veille si:
le contact ON/OFF à distance est ouvert;
la sonde TH est présente et que le point de consigne d'humidité / température de rosée est atteint;
le contact ON/OFF ouvert / ou désactivation depuis port série sur 0 (voir chapitre «Contrôle de l'humidificateur via réseau») / ou désactivation depuis clavier;
en présence de signal de modulation (carte en option) et requête nulle.

Avec l'humidificateur placé en attente, le réservoir se vide automatiquement. En cas de veille, le ventilateur reste allumé pendant 5 min.

6.3 Auto-test

L'humidificateur, à chaque premier démarrage (lorsqu'il est éteint), s'il est validé et qu'une demande d'humidité est présente, effectue un cycle de test, pendant lequel At est affiché sur le terminal de l'utilisateur. Un remplissage et une vidange complets sont effectués au cours desquels le capteur de niveau est contrôlé; si le test est réussi la production d'eau nébulisée est correctement démarrée. En cas d'erreurs la production est inhibée. (voir tableau des alarmes).

6.4 Voyants interrupteur ON/OFF

À l'intérieur de l'interrupteur ON/OFF se trouvent 2 voyants: blanc et rouge:

LUMIÈRE BLEUE	Description
Fixe	Nébulisation en cours
Clignotement lent*	Unité désactivée
Clignotement lent dimmable Point de consigne atteint
Clignotement rapide**	État transitoire avec nébulisation temporairement en pause (par ex., autotest, lavage)

Clignotement lent: 1s ON et 1s OFF

**Clignotement rapide: 0.2s ON et 0.2s OFF

Le voyant rouge a la signification d'alarme présente. Pour la table des alarmes consulter le chapitre dédié.

6.5 Désactivations

L'humidificateur peut être désactivé dans façons différentes:

- Ouverture du contact M14.1 et M14.2 (OFF depuis contact);

Depuis terminal utilisateur en appuyant sur la touche Esc pendant 5 s (OFF depuis clavier);

• Depuis superviseur, via port série RS485

- En présence d'alarmes.

6.6 Mise à zéro compteur horaire réservoir

AVIS: Cette opération doit être effectuée uniquement par du personnel autorisé

L'humidificateur est équipé d'un compteur d'heures qui est incrémenté pendant le fonctionnement. L'expiration d'un certain nombre d'heures réglé (5 000) déclenche une alarme pour indiquer qu'il est conseillé de procéder à l'entretien de la cuve et de vérifier le fonctionnement des transducteurs piézoélectriques (voir chapitre «Entretien et pièces de rechange»« Alarmes »). Si le terminal d'affichage est raccordé à l'humidificateur, réinitialiser le compteur d'heures du terminal comme il est décrit au par. « Remise à zéro du compteur d'heures depuis l'afficheur ». Sinon, si le terminal n'est pas disponible, le compteur d'heures peut être remis à zéro en accédant à la carte de contrôle électronique.

AVERTISSEMENT: risque de décharge électrique. L'appareil doit être débranché du secteur avant d'effectuer les raccordements électriques. La déconnexion électrique doit être assurée au moyen d'une mesure.

Pour réinitialiser le compteur, à tout moment, il faut effectuer les opérations suivantes:

1. Éteindre l'humidificateur;
2. Fermer le robinet d'alimentation d'eau et attendre la vidange complète du réservoir;
3. Débrancher le connecteur (figure) inséré sur la carte de contrôle;
4. Ouvrir le contact ON/OFF;
5. Allumer l'humidificateur (avec le connecteur déconnecté de la carte de contrôle). Les deux voyants présents sur la touche d'allumage de la machine, bleu et rouge, clignotent;
6. Fermer le contact ON/OFF, les voyants rouge et blanc resteront allumés d'une lumière fixe;
7. Éteindre l'humidificateur;
8. Insérer le connecteur (figure) sur la carte, en prêtant attention au sens d'insertion;
9. Allumer l'humidificateur.

6.7 Lavage automatique

L'humidificateur effectue automatiquement son cycle de lavage à des intervalles modifiables sur le paramètre b1 (par défaut 12 heures; en utilisant b0 il est possible de convertir l'unité de mesure de b1 d'heures en minutes, voir tableau b0). Le cycle de lavage se compose d'une vidange complète, dans une phase au cours de laquelle le remplissage et la vidange sont activés alternativement (par défaut 1 minute, paramètre b3) pour permettre l'écoulement de tous les résidus présents dans la cuve, d'un remplissage complet et enfin d'une vidange complète. Pendant cette phase, la production d'eau nébulisée est interrompue est le message Cln s'affiche sur le terminal de l'utilisateur. Le temps maximal entre 2 lavages ne doit pas dépasser les 72 heures (prescription de la norme IEC 60335-2-98). Cette opération est identifiée par le symbole placé sur le dessus de l'humidificateur.

6.8 Lavage pour inactivité

Si l'humidificateur est inactif (allumé, mais en mode veille) pendant une période prolongée (paramètre b2, par défaut 24 heures) il effectuera un lavage, comme décrit dans le paragraphe précédent, pendant lequel le message Clin sera affiché sur le terminal de l'utilisateur. Ceci pour nettoyer le bac des résidus éventuels (ex: poussières) qui peuvent s'être déposés pendant la période d'inactivité. Par le paramètre b0 il est possible de changer l'heure à laquelle ce lavage est effectué. Par défaut, le lavage a lieu après les 24 heures d'inactivité (en continu), et l'humidificateur est toujours en veille. Cela parce que, normalement, l'humidificateur est associé à un système d'alimentation à osmose inverse, ce qui nécessite une utilisation fréquente pour éviter tout dysfonctionnement. À travers b0 (voir table paramètre b0, Osmose), il est possible de faire en sorte que le lavage se produise au premier redémarrage après les heures d'inactivité continues, réglées avec le paramètre b2.

Fig. 6.b

7.1 Terminal écran a distance (UUKDI00000)

Le terminal LCD est en option et ne peut être utilisé que si il y a la carte auxiliaire, déjà intégrée dans les modèles UU**R*AS01.

8:8.8 set A h th/fe kg/h rec + - + - + - down

Fig. 7.a

Le terminal affiche l'état de l'humidificateur et peut être utilisé pour personnaliser son fonctionnement grâce à des paramètres réglables.

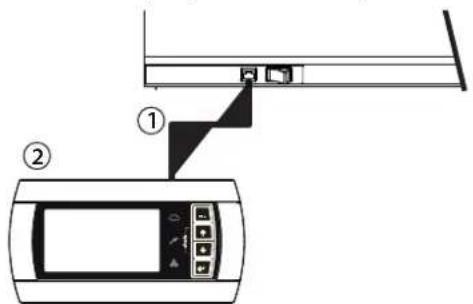

BRANCHEMENT PROVISOIRE (SERVICE)

Pour accéder aux paramètres de la machine sans ouvrir le compartiment électrique quand l'écran n'est pas fixé au mur

Quand on veut fixer l'écran au mur, retirer le câble téléphonique de branchement entre carte auxiliaire et connecteur RJ11 sur la charpente et brancher l'écran directement à la carte auxiliaire

1 câble téléphonique à 6 voies cod. S90CONN000 ou équivalent avec longueur max 2 m (6,6 ft) ^(1)
2 | terminal écran à distance
3 Carte auxiliaire

Connexion à distance du terminal jusqu'à 200 m

Fig. 7.d

Légende:

1 câble téléphonique (jusqu'à 0,8 m de distance);
2 carte CAREL TCONN6J000;
3 bande de broches J14 et J15 en position 1-2 (alimentation électrique disponible sur les connecteurs téléphoniques A, B et C et à vis SC);
4 cable AWG20-22 blindé à 3 paires torsadées pour déplacer le terminal d'affichage jusqu'à 200 m. Branchement avec la sonde de contrôle TCONN6J00:

borne SC fonction borne SC fonction

O TERRE (tresse) 4 RX/TX+
1+VRL5GND
2 GND 6+VRL
3 RX/TX-

5 terminal écran distant

6 carte auxiliaire

7.2 Signification des symboles

	Alimentation (DEL verte)
	Humidificateur en fonctionnement (DEL jaune)Fixe: production d'humidité nébulisation en coursClignotant: état transitoire avec nébulisation temporair, en pause
	Alarme (LED rouge). Lors de l'activation d'une alarme: DEL clignotante et avertisseur actif. Si l'alarme est active en appuyant sur ESC l'avertisseur s'éteint et la DEL devient fixe, en appuyant à nouveau sur la touche ESC les alarmes sont réinitialisées (voir chap. «Alarmes»)
sec	Temps en secondes
h	Compteur horaire
%	Production du pourcent d'humidité par rapport à la capacité nominale
	Demande d'entretien (alarme en cours)
	Allumé fixe: ventilateur de l'humidificateur actif.Clignotant: ventilateur allumé pendant la phase d'arrêt
888	3 chiffres, après 999 l'écran affiche l'pour indiquer 1 000 (trois chiffres sont affichés avec un point au sommet entre le premier et le deuxième chiffre)
	production d'humidité en coursremplissage du réservoir en coursprésence d'eau dans le réservoirvidange d'eau du réservoir en cours (également affiché lorsque l'unité est en mode veille car la vanne de décharge est normalement ouverte)

Tab.7.c

7.3 Clavier

Touche Fonction

Esc		retour à l'écran précédent
↑	UP à partir de l'écran principal: affichage des valeurs d'humidification,voir le paragraphe suivant
↓	DOWN à partir de l'écran principal: affichage des valeurs d'humidification
←	ENTER(PRG)	pendant 2 secondes: accès à la liste des paramètres
		dans la liste des param: fonction de sélection et de confirmation (comme la touche «Entrée» du clavier de l'ordinateur)
drain		drainage forcé: appuyer en simultanée sur UP et DOWN

Tab. 7.d

L'affichage de l'humidificateur affiche normalement l'état du signal de commande. Si le signal d'entrée ON/OFF ou proportionnel (A0=0, A0=1, A0=3 et sonde Th déconnectée):

• affichage du signal d'entrée;
• compteur d'heures du réservoir (h);
- réglage de la production maximale d'eau nébulisée (paramètre P0) (*);
- hystérésis de réglage (paramètre P1), seulement avec contrôle proportionnel A0=1) (*);
- état humidificateur (Enb = activé): en appuyant sur ENTER l'humidificateur est désactivé et dIS s'affiche sur la page-écran principale.

Si le signal d'entrée de la sonde d'humidité (A0=2, A0=3 et sonde TH connectée) ou avec réglage de la température de rosée (A0=4):

• affichage de la lecture de la sonde d'humidité ou de température de rosée;
  • compteur d'heures du réservoir (h);
• réglage de la production maximale d'eau nébulisée (paramètre P0) (*);
• bande proportionnelle (paramètre bP)(*);
• point de consigne de l'humidité / température de rosée (paramètre SP)(*);
• état humidificateur (Enb = activé): en appuyant sur ENTER l'humidificateur est désactivé et Dis s'affiche sur la page-écran principale.

Si la sonde TH est activée comme limite d'humidité (bH=1) ou comme limite de température de rosée (bH=2) dans les modes de réglage A0=0, A0=1, A0=2, les paramètres suivants sont ajoutés au masque principal:

• point de consigne de la limite d'humidité/température de rosée (paramètre SL) (*);
• bande proportionnelle limite (paramètre bL) (*)

Pour revenir à l'écran principal, appuyer sur ESC. Via le paramètre C0 (chap «Paramètres de configuration») il est possible de changer la valeur de l'affichage de base (par défaut: affichage du signal d'entrée).

• à distance (contact ON-OFF ouvert); l'écran affiche «C - » s'alternant avec l'écran principal;
• via l'écran, appuyer sur ENTER au niveau de Enb, l'écran affichera dIS (pour l'activer une nouvelle fois, appuyer sur ENTER), en cas de réseau Main/Secondary cette désactivation n'a d'effet que sur cet humidificateur;
• sur l'écran (appuyer sur la touche Esc pendant 5 s), l'écran affiche «t - -» en alternance avec l'écran principal, en cas de réseau Main/Secondary cette désactivation a effet sur tous les humidificateurs en réseau, pour rétablir ON appuyer sur la touche ESC pendant 5 s jusqu'à ce que disparaisse t - -;
• depuis superviseur (RS 485 Carel/Modbus), l'écran affiche «S - » s'alternant avec l'écran principal.

Dans le cas de plusieurs désactivations simultanées, les affichages alterment cycliquement avec la page-écran principale. Si l'écran affiche «—» est présente une erreur de communication entre l'affichage et l'humidificateur: vérifier la connexion du câble. Si le problème persiste, contacter le service d'assistance.

(*) Pour modifier le paramètre affiché appuyer sur:

• ENTER (affichage set)
  • UP ou DOWN pour modifier la valeur
• ENTER pour confirmer la nouvelle valeur.

Appuyer sur ESC pour revenir à l'écran principal. Il est possible d'accéder aux par, également de la liste des paramètres (chap. «Paramètres de configuration»).

7.5 Affichage de la version du logiciel

1) lors de l'allumage de la machine à l'écran s'affiche «rel. x.y»(p, ex, rel 1.2); 2) pendant le fonctionnement:

• à l'écran: sur l'écran principal, appuyer simultanément sur ESC et UP pour faire apparaître dans l'ordre: la taille de l'humidificateur et la version du logiciel;
• via réseau en utilisant la variable entière 81. Ex. format «## = #.#» (par exemple, 12 = version 1.2)».

7.6 Accès et modification des paramètres

Les paramètres de configuration permettent de définir et contrôler les fonctions et l'état de l'humidificateur. De l'écran principal, appuyer sur:

• ENTER pendant 2 secondes;
• saisir le mot de passe 77 en utilisant les touches UP ou DOWN;
• ENTER pour confirmer et accéder à la liste des paramètres;
• UP ou DOWN pour faire défiler la liste circulaire;
• ENTER pour sélectionner un paramètre (affichage: «set»);
• UP pour modifier (augmenter) la valeur du paramètre. Pour un défilement rapide plus ajouter la pression de DOWN;
• DOWN pour modifier (diminution) la valeur du paramètre. Pour un défilement rapide plus ajouter la pression de UP;
• ENTER pour stocker la nouvelle valeur et revenir à la liste des paramètres ou ESC pour revenir à la liste sans mémoriser la valeur.

Appuyer sur ESC pour revenir à l'écran principal.

7.7 Paramètres: rappel des param. d'usine

De l'écran principal, il est possible d'appeler à tout moment les paramètres préréglés en usine. De l'écran principal, appuyer sur:

• ENTER pendant 2 secondes;
• saisir le mot de passe 50 en utilisant les touches UP ou DOWN et appuyer sur ENTER;
• dFt apparaît, appuyez sur ENTER et dFt clignote: Appuyez à nouveau sur ENTER pour rappeler les réglages d'usine ou sur ESC pour quitter.

Si aucune touche n'est enfoncée pendant 30 secondes, l'affichage revient à l'écran principal sans aucun rappel.

7.8 Re initialisation compteur horaire

Compteur horaire réservoir

- Accéder au paramètre «d3» (voir chap «Paramètres de configuration»);

- Appuyer sur UP et DOWN pendant 5 secondes;

Lorsque la réinitialisation est terminée apparaît «res» à l'écran.

Compteur horaire interne transducteurs piézoélectriques:

- Accéder au paramètre «d6» (voir chap «Paramètres de configuration»); - appuyer sur UP et DOWN pendant 5 secondes

Lorsque la réinitialisation est terminée, l'écran affiche «res» (d6 repasse à la valeur par défaut AF = 9999).

8. PRINCIPES DE FONCTIONNEMENT

8.1 Nébulisation à ultrasons

Les humidificateurs à ultrasons nébulisent l'eau au moyen de la propagation d'onde générée par un piézo-électrique vers la surface de l'eau. Sur la surface libre de l'eau on a la formation de gouttelettes d'eau, et les plus petites sont éliminées par l'intermédiaire d'air pulsé. La quantité d'eau nébulisée dépend du niveau d'eau, de la température de l'eau et de la distribution dans l'air. Le niveau d'eau est maintenue constant par l'utilisation des vannes de remplissage et vidange et d'un capteur de niveau. On recommande d'utiliser de l'eau déminéralisée; si vous utilisez de l'eau du robinet, les sels qui se déposent dans le temps provoquent l'encrassement progressif du transducteur piézo-électrique, en compromettant la nébulisation. Pour éviter une accumulation excessive de calcaire, l'humidificateur décharge périodiquement et remplace automatiquement l'eau contenue (nettoyage périodique).

8.2 Principes de réglage

L'humidificateur peut être commandé par les signaux suivants:

• ON/OFF à distance;
- Signal proportionnel externe (uniquement avec carte auxiliaire);
- Sonde d'humidité;
- Sonde intégrée de température et d'humidité pour le réglage de la température de rosée
• Série.

Régulation ON/OFF

L'action, de type «tout ou rien», est activée par un contact externe qui détermine le point de consigne et le différentiel de réglage. Le contact externe peut être un hygrostat, dont l'état détermine le fonctionnement de l'humidificateur:

• contact fermé: l'humidificateur produit de l'eau nébulisée, si le contact de ON/OFF est fermé;
• contact ouvert: la production d'eau nébulisée termine.

Réglage proportionnel (uniquement avec carte auxiliaire)

• La production d'eau nébulisée est proportionnelle à la valeur d'un signal «Y» provenant d'un dispositif externe. Le type de signal peut être sélectionné parmi les suivants: 0...10 Vcc, 2...10 Vcc, 0...20 mA, 4...20 mA;
• La production maximale de l'humidificateur, correspondant à la valeur maximale du signal externe, peut être programmée entre Pn (par défaut 10 %) et 100 % de la valeur nominale de l'humidificateur (par. P0).

La production min. a une hystérésis d'activation fournie par la valeur P1 (par défaut 2% de la plage de la bande proportionnelle du signal externe «Y»).

Régulation autonome avec sonde d'humidité

La production d'humidité est liée à la lecture de la sonde d'humidité relative connectée (TH ou raccordement à la carte optionnelle). L'humidificateur produira à pleine charge si l'humidité mesurée est inférieure au point de consigne moins la bande proportionnelle, tandis qu'il modulera la nébulisation à l'intérieur de la bande proportionnelle (paramètre bP modifiable; par défaut 10%RH). La production minimale a une hystérésis fixe égale à 10 % de l'étendue de la bande proportionnelle bP.

Réglage autonome de la température de rosée

La production d'humidité est liée à la lecture de la sonde de température et d'humidité. L'humidificateur produira à pleine charge si la température de rosée mesurée est inférieure au point de consigne moins la bande proportionnelle, tandis qu'il modulera la nébulisation à l'intérieur de la bande proportionnelle (paramètre bP modifiable; par défaut 3°C/5°F). La production minimale a une hystérésis fixe égale à 10 % de l'étendue de la bande proportionnelle bP.

Activation de la sonde TH comme limite d'humidité /

température de rosée

Lorsque la sonde TH est raccordée à l'entrée dédiée de la carte (références UU**R*AS*1), l'unité peut être contrôlée via le contact ON/OFF (A0=0), le signal proportionnel externe ou RS485 (A0=1), ou encore via la sonde active externe (A0=2), et la sonde TH être activée comme limite d'humidité en réglant le paramètre bH = 1 ou comme limite de température de rosée en réglant le paramètre bH = 2. Le rapprochement du point de consigne limite (paramètre SL modifiable, par défaut 70 % rH ou 10°C/ 50°F) à l'intérieur de la bande proportionnelle bL entraîne une réduction de plus en plus grande de la nébulisation, jusqu'à l'interruption de la production, une fois que le point de consigne est atteint. L'hystérésis pour la réactivation de la production minimale est fixe et il est égal à 10 % de l'étendue de la bande proportionnelle bL.

8.3 Modulation du débit en parallèle (commutateur DIP 8 sur Off)

Le débit d'eau nébulisée peut être modifié en pourcentage de 5 % à 100 % (paramètres Pm et P0) de la valeur nominale avec une alternance d'allumages et extinctions des transducteurs dans une période prédéterminée (paramètre b7, défaut 1 seconde). Le débit est réglé en fonction du paramètre P0 (par défaut 100 %) et à l'éventuelle demande réglée par le signal externe (si carte optionnelle et contrôle proportionnel).

Si le débit est de 100 % les transducteurs sont toujours allumés.

8.4 Modulation du débit en série (commutateur DIP 8 sur On)

Le taux d'eau nébulisée peut être modifiée en pourcentage entre 10 % et 100 % de la valeur nominale. Chaque humidificateur fonctionne avec 2 lignes de transducteurs (avant et arrière) et chaque ligne est utilisée pour générer 50 % de la production totale. Si la demande fixée par le signal externe (si carte optionnelle et contrôle proportionnel) et le paramètre P0 sont 100 %, les deux lignes de transducteurs seront activées. Pour des productions inférieures, la production sera partagée entre les deux paires de transducteurs de la façon suivante:

• 51 % - 99 %: une paire de transducteurs est toujours activée pour produire 50 % de la demande de production, l'autre module comme dans la section précédente pour générer le pourcentage restant de la production. (Ex. Requête à 75 %: une paire de transducteurs est toujours activée, et l'autre module à 50 % comme représenté sur la Fig. 8.d)
• 10 % - 50 %: une paire de transducteurs est toujours éteinte, l'autre module comme dans le paragraphe précédent pour générer le pourcentage de production demandé. (Ex. Demande à 25 %: une paire de transducteurs est toujours éteinte, l'autre module à 50 %, comme indiqué dans la Fig. 8.d).

La répartition de la production entre les deux paires de transducteurs est tournée à chaque heure de fonctionnement afin d'éviter un vieillissement non uniforme.

8.5 Gestion automatique du manque d'alimentation de l'eau

L'humidificateur détecte le manque d'alimentation en eau (ou quantité trop faible), en vérifiant l'état du capteur de niveau après l'ouverture de l'électrovanne de remplissage. Si aucune erreur est détectée une activation du capteur dans le délai fixé par le paramètre bA (par défaut en minutes variables en fonction de la taille) l'humidification est interrompue, la vidange est activée et on attend un certain nombre de minutes prévues par le paramètre AA (par défaut 10), au cours desquels s'affiche à l'écran le message «RTY» (Retry), après quoi on essaie un autre remplissage d'eau. Si cela réussi la production reprend, sinon on attend à nouveau AA minutes. Le processus est répété jusqu'à ce que le capteur détecte à nouveau la présence d'eau. Pour les deux premières tentatives, aucune alarme n'est générée, si à la troisième tentative la procédure ne réussit pas l'alarme EF est générée, qui se réinitialise automatiquement lorsque l'humidificateur détecte à nouveau la présence d'eau.

8.6 Contrôle automatique de la production d'eau nébulisée

L'humidificateur contrôle le niveau d'eau à l'intérieur de la cuve pendant la phase de production d'eau nébulisée. Si le niveau ne baisse pas, les conditions de défaut suivantes auraient pu se produire:

• Dysfonctionnement des transducteurs piézoélectriques
• Étanchéité de l'électrovanne de remplissage
  • Dysfonctionnement du ventilateur

Si, après le temps défini par la variable A8 (en minutes, par défaut 30), l'eau n'est pas descendue au-dessous du niveau inférieur, la production est arrêtée. L'appareil attend quelques minutes, en fonction de la valeur fixée dans le paramètre AA (par défaut = 10 minutes). Le message «Rty» apparaît sur l'écran, puis la commande réactive la production. Si la condition persiste, l'alarme bloquante FP est générée. Si, après un pourcentage de temps de A8, défini par le paramètre Ab (par défaut 70 %), l'eau est au-dessus du niveau haut la production d'eau nébulisée est bloquée, l'avertissement EL est généré et on attend un temps égal à AA minutes (par défaut 10), au cours duquel il est affiché à l'écran le message «Rty», après quoi le contrôle réactive la production. La signalisation EL est remise à zéro à la fin d'un cycle de production terminé correctement.

8.7 Contrôle automatique d'étanchéité de l'électrovanne de vidange et du débit de l'électrovanne de remplissage

Le paramètre A9 impose un temps minimum de production (par défaut 1 minute), si le cycle de production dure moins de ce tempsci, il est possible que l'électrovanne de vidange fuit ou que le débit de l'électrovanne de remplissage est faible. Le contrôle, dans ce cas, effectue les opérations suivantes:

1. A la fin du premier cycle terminé dans un temps inférieur à A9, le temps de remplissage de l'eau est augmenté (+ 50% par rapport au paramètre bb).
2. A la fin du second cycle, terminé dans un temps inférieur a A9, le temps de remplissage est augmenté (+ 100% par rapport au paramètre bb) et un cycle de «Chattering de la vanne est activé.
3. A la fin du 3ème cycle, terminé dans un temps inférieur à A9, la durée de remplissage de l'eau est augmentée(+ 150% par rapport au paramètre bb) et un cycle de vidange est enclenché. Un cycle de «chattering» est aussi appliqué. Une alarme Ed est générée.
4. Après cette dernière phase, un nouveau cycle de production sera lancé. Si la cause de l'erreur persiste, le contrôle va redémarrer de la première étape, jusqu'à ce qu'il réussisse à effectuer un cycle en temps voulu. Dans ce cas les alarmes seront désactivées.

*Chattering: Séquence pendant laquelle l'électrovanne est activée par actions saccadées dans le but d'éliminer les éventuels dépôts risquant de l'obstruer.

8.8 Protection automatique des transducteurs piézoélectriques

les convertisseurs piezo électriques risque d'être rapidement détériorés en cas de fonctionnement en absence d'eau. Notre système prévoit, pour éviter cela' que le régulateur ne puisse activer les convertisseurs en cas d'anomalie et de manque d'eau. Au démarrage, les convertisseurs ne seront autorisés à fonctionner que quand le niveau mini sera indiqué par le flotteur.

Lors du remplissage, (quand' en fonctionnement' le niveau d'eau est descendu sous le seuil minimum et que l'électrovanne est ouverte) si le bon niveau n'est pas atteint dans un temps approprié (AC) les convertisseurs sont stoppés, le cycle de remplissage continuant jusqu'atteindre le niveau. Dès que ce niveau est correct, les convertisseurs piezo électriques sont immédiatement remis en marche.

9. PARAMÈTRES DE CONFIGURATION

Per l'accès et la modification aux paramètres suivants voir les chapitres 6 et 12.

9.1 Paramètres base

Paramètre UM gamme def Remarque
A0	Modalité de fonctionnement	-0..3	3
	0 = Modalité Marche/Arrêt de l'entrée de la sonde de la fiche auxiliaire
	1 = Modalité proportionnelle d'entrée sonde auxiliaire
	2 = Modalité sonde d'humidité d'entrée sonde fiche auxiliaire
	3 = Modalité AUTO: si présente la lecture de la sonde TII est utilisée, autrement modalitéMarche/Arrêt de contact sur la fiche base. Le paramètre A2 n'est pas utilisé
	4 = Mode de réglage de la température de rosée via lecture de la sonde de température et d'humidité TH
A1	Unité de mesure 0 = Système International; 1 = Système Impérial - 0..1 0
A2	Type sonde externe (fiche optionnelle); 0 = Marche/Arrêt; 1 = 0-10V; 2 = 2-10V; 3 = 0-20mA; 4 = 4-20mA)	-	0..4	1
P0	production maximale	% Pn...	100 100
P1	lystérisis réglage humidité proportionnelle pour mode A0=1	%	2..20	2
Pn	Production minimum	%	5..P0	10
SP	Point de consigne d'humidité (1) / température de rosée	%RH	20..80	50	uniqu. si le terminal est débranché,autrement les valeurs programméessur le commutateur dip
		°C(°F)	-16..35(3..95)	10(50)	Modifiable uniquement via leterminal
SL	Point de consigne limite d'humidité / température de rosée	%RH	0..80	70
		°C(°F)	-16..35(3..95)	15(59)
bP	Bande proportionnelle pour régulation avec sonde	%RH	2..20	10
		°C(°F)	1..10(2..20)	3(5)
bL	Bande proportionnelle pour limite d'humidité / température de rosée	%RH	2..20	10
		°C(°F)	1..10(2..20)	3(5)
C0	Visualisation de défaut (Terminal): 0 = Lecture sonde/Signal de contrôle; 1 = Compteur d'heures	-	0..1	0

Tab. 9.a

9.2 Paramètres pour le service d'assistance (Service)

Paramètre		UM	plage	def	note
A3 Minimum sonde		%RH	0...100	0
A4 Maximum sonde		%RH	0...100	100
A5 Offset sonde		%RH	-99...100	0
A6 Temporisation arrêt ventilateur		min	0...15	5
A7 Vitesse ventilateur		%	40...100	50
A8 Temps maximum d'évaporation pour alarme production réduite		min	0...200	30
A9 Temps minimum d'évaporation pour alarme production réduite		min	0...A8	1
AA Temps d'attente pour nouvelle tentative		min	1...60	10
Ab Pourcentage de A8 sur lequel effectuer le test de niveau		%	50...90	70
AC Temps maximum de relevage niveau dans réintégration		s	1...240	40 (UU02) - 60 (UU04) - 80 (UU06) - 100 (UU08)
Ad Temps maximum de relevage haut niveau		s	1...60	10
AE Temps de redémarrage ventilateur en veille pour lecture sonde intégrée		min	0...120	10(*)
AF Vie utile des transducteurs piézoélectriques		h	0...9999	9999	avec de l'eau déminéralisée
b0 Options de fonctionnement (voir le tableau du paramètre b0)		-	0...255	135
b1 Temps entre deux lavages		min/h	0...72	12
b2 Temps d'inactivité pour lavage		h	1...72	24
b3 Temps de lavage (chargement+évacuation)		min	0...10	1
b4 Temporisation démarrage		s	0...120	10
b5 Heures de fonctionnement pour alarme CL		h	0...9999(*)	5000
b6 Temps de nouvel affichage alarme CL après reset depuis clavier (sans reset compteur horaire)		min	0...240	60
b7 Période réglage de modulation transducteurs		s	0...10	1
b8 Retard sonde déconnectée		s	0...200	30
b9 Retard OFF de TAM		s	0...60	2
bA Temps maximum de charge		min	0...30	6 (UU02) - 9 (UU04) - 12 (UU06) - 15 (UU08)
bb Temps réintégration eau en production		s	0...120	20 (UU02) - 28 (UU04) - 40 (UU06) - 52 (UU08)
bC Temps maximum d'évacuation		s	0...1500	75 (UU02) - 100 (UU04) - 150 (UU06) - 200 (UU08)
bd Temps d'ouverture évacuation pour vidange complète cuve		s	0...1500	60 (UU02) - 80 (UU04) - 120 (UU06) - 160 (UU08)
bF Temps de retard de relevage niveau bas pour réintégration		s	1...20	10
bF Drain activation delay in standby (if drain solenoid valve in standby = OPEN)		h	0...48	1
bH Activation de la sonde TH comme limite d'humidité (bH=1) ou comme limite de température de rosée (bI=2)		-	0...2	0	Paramétrable à 1 ou 2 uniqu. en modes A0 = 0, 1, 2
bL Bande proportionnelle pour limite d'humidité / température de rosée		%RH	2...20	10
		°C	1...10	3
		(°F)	(2...20)	(5)
bn Désactivation buzzer alarme 0 = activé; 1= désactivé			0...1	0
bP Bande proportionnelle pour régulation avec sonde		%RH	2...20	10
		°C	1...10	3
		(°F)	(2...20)	(5)
bt Réservé		h	0...255	0
I0 Réservé		s	0...255	0
P1 Hystérésis réglage proportionnelle pour mode A0=1		%	2...20	2
P2 Seuil alarme humidité faible		%RH	0...100	20
P3 Seuil alarme humidité élevée		%RH	0...100	80

Tab. 9.b
^17 Pour pouvoir modifier la valeur depuis le terminal, les dips correspondants doivent tous être sur Off. Pour pouvoir utiliser une nouvelle fois la valeur donnée par les dips, régler l'un deux sur On et couper l'alimentation. Au démarrage suivant, le contrôle utilisera à nouveau les valeurs réglées par les dips.
après 999, l'écran affiche 100 pour indiquer 1000 (trois chiffres sont affichés, avec un point au-dessus, entre le premier et le deuxième chiffre).
"la valeur par défaut vaut 0 (zéro) si l'humidificateur est sans fiche auxiliaire et dépourvu du sonde d'humidilé/température.

Modifier la valeur du paramètre b0 de 0 à 255 (valeur par défaut 7), pour varier les options de fonctionnement de l'humidificateur en ce qui concerne les préférences suivantes:

1. Unité de mesure du paramètre b1 (temps entre deux lavages périodiques): M = minutes; H = heures;
2. Sauvegarde: ON = en présence de deux humiSonic l'unité secondary assume le rôle de sauvegarde de l'unité principale, c'est-à-dire qu'elle ne passe en production que si l'unité principale est verrouillée dans un état d'alarme; OFF = la fonctionnalité de sauvegarde n'est pas activée.

3. Position de l'électrovanne de vidange pendant la phase de veille: OPEN = veille vide, la vanne NO n'est pas alimentée et le réservoir de l'humidificateur est vidé; CLOSED = veille complet, la vanne NO reste alimenté en gardant le réservoir de l'humidificateur plein pendant tout le temps de veille;

4. Activation du relais d'alarme: AL = indique la présence de toutes les alarmes; SP = indique que le point de consigne est atteint;

5. Logique de fonctionnement du relais d'alarme: NO = normalement ouvert; NC = normalement fermé;
6. Activation du lavage pour inactivité: ON/OFF;
7. Lavage pour inactivité: ON = l'humidificateur effectue régulièrement un lavage à la fin du temps entre deux lavages pour inactivité (paramètre b2); OFF = l'humidificateur effectue le lavage avant de commencer un cycle de production (doit déjà être passé le temps b2);
8. Activation auto-test au démarrage de la machine éteinte: ON/OFF.

Remarque: en cas de couplage avec le système d'osmose inverse il recommandé de maintenir les préférences 6 et 7 sur ON.

Tab.9.c

b0 1. Unité de mesure du paramètre b1M = minutes; H = heures		2. Activation fonction de sauvegarde	3. Électrovanne d'évacuation en veille	4. Activation relais alarme AL= présence alarmes SP= point de consigne atteint	5. Logique relais alarme NO= norm. ouvert NC= norm. fermé	6. Activation lavage pour inactivité	7. Off = lavage pour inactivité au prochain démarrageOn = lavage pour inactivité effectué réquièrement	8. Auto-test
0 M OFF Open AL NO Off Off Off
1 M OFF Open AL NO Off Off On
2 M OFF Open AL NO On Off Off
3 M OFF Open AL NO On Off On
4 M OFF Open AL NO Off On Off
5 M OFF Open AL NO Off On On
6 M OFF Open AL NO On On Off
7 M OFF Open AL NO On On On
8 M OFF Open AL	NC	Off Off Off
9 M OFF Open AL	NC	Off Off On
10	M OFF Open AL	NC	On Off Off
11	M OFF Open AL	NC	On Off On
12	M OFF Open AL	NC	Off On Off
13	M OFF Open AL	NC	Off On On
14	M OFF Open AL	NC	On On Off
15	M OFF Open AL	NC	On On On
16	M OFF Open SP	NO Off Off Off
17	M OFF Open SP	NO Off Off On
18	M OFF Open SP	NO On Off Off
19	M OFF Open SP	NO On Off On
20	M OFF Open SP	NO Off On Off
21	M OFF Open SP	NO Off On On
22	M OFF Open SP	NO On On Off
23	M OFF Open SP	NO On On	On
24	M OFF Open SP	NC	Off Off Off
25	M OFF Open SP	NC	Off Off On
26	M OFF Open SP	NC	On Off Off
27	M OFF Open SP	NC	On Off On
28	M OFF Open SP	NC	Off On Off
29	M OFF Open SP	NC	Off On On
30	M OFF Open SP	NC	On On Off
31	M OFF Open SP	NC	On On On
32	M OFF	Closed	Al NO Off Off Off
33	M OFF	Closed	AL NO Off Off On
34	M OFF	Closed	Al NO On Off Off
35	M OFF	Closed	Al NO On Off On
36	M OFF	Closed	Al NO Off On Off
37	M OFF	Closed	AL NO Off On On
38	M OFF	Closed	AL NO On On Off
39	M OFF	Closed	Al NO On On On
40	M	OFF	Closed	AL	NC	Off	Off	Off
41	M	OFF	Closed	AL	NC	Off	Off	On
42	M	OFF	Closed	AL	NC	On	Off	Off
43	M	OFF	Closed	AL	NC	On	Off	On
44	M	OFF	Closed	AL	NC	Off	On	Off
45	M	OFF	Closed	AL	NC	Off	On	On
46	M	OFF	Closed	AL	NC	On	On	Off
47	M	OFF	Closed	AL	NC	On	On	On
48	M	OFF	Closed	SP	NO	Off	Off	Off
49	M	OFF	Closed	SP	NO	Off	Off	On
50	M	OFF	Closed	SP	NO	On	Off	Off
51	M	OFF	Closed	SP	NO	On	Off	On
52	M	OFF	Closed	SP	NO	Off	On	Off
53	M	OFF	Closed	SP	NO	Off	On	On
54	M	OFF	Closed	SP	NO	On	On	Off
55	M	OFF	Closed	SP	NO	On	On	On
56	M	OFF	Closed	SP	NC	Off	Off	Off
57	M	OFF	Closed	SP	NC	Off	Off	On
58	M	OFF	Closed	SP	NC	On	Off	Off
59	M	OFF	Closed	SP	NC	On	Off	On
60	M	OFF	Closed	SP	NC	Off	On	Off
61	M	OFF	Closed	SP	NC	Off	On	On
62	M	OFF	Closed	SP	NC	On	On	Off
63	M	OFF	Closed	SP	NC	On	On	On
64	M	ON	Open AL NO Off Off Off
65	M	ON	Open AL NO Off Off On
66	M	ON	Open Al NO On Off Off
67	M	ON	Open Al NO On Off On
68	M	ON	Open AL NO Off On Off
69	M	ON	Open AL NO Off On On
70	M	ON	Open Al NO On Off Off
71	M	ON	Open Al NO On On On
72	M	ON	Open	AL	NC	Off	Off	Off
73	M	ON	Open	AL	NC	Off	Off	On
74	M	ON	Open	AL	NC	On	Off	Off
75	M	ON	Open	AL	NC	On	Off	On
76	M	ON	Open	AL	NC	Off	On	Off
77	M	ON	Open	AL	NC	Off	On	On
78	M	ON	Open	AL	NC	On	On	Off
79	M	ON	Open	AL	NC	On	On	On
80	M	ON	Open	SP	NO	Off	Off	Off
81	M	ON	Open	SP	NO	Off	Off	On
82	M	ON	Open	SP	NO	On	Off	Off
83	M	ON	Open	SP	NO	On	Off	On
84	M	ON	Open	SP	NO	Off	On	Off
b01	Unité de mesure du paramètre b1M = minutes; H = heures	2. Activation fonction de sauvegarde	3. Électrovanne d'évacuation en veille	4. Activation relais alarmeAL= présence alarmesSP= point de consigne atteint	5. Logique relais alarmeNO= norm. ouvertNC= norm. fermé	6. Activation lavage pour inactivité	7. Off = lavage pour inactivité au prochain démarrageOn = lavage pour inactivité effectué requilièrement	8. Auto-test
85 M	ON Open SP NO Off On On
86 M	ON Open SP NO On On Off
87 M	ON Open SP NO On On On
88 M	ON Open SP NC Off Off On
89 M	ON Open SP NC Off Off On
90 M	ON Open SP NC On Off Off
91 M	ON Open SP NC On Off On
92 M	ON Open SP NC Off On Off
93 M	ON Open SP NC Off On On
94 M	ON Open SP NC On On Off
95 M	ON Open SP NC On On On
96 M	ON Closed AL NO Off Off Off
97 M	ON Closed AL NO Off Off On
98 M	ON Closed AL NO On Off Off
99 M	ON Closed AL NO On Off On
100	MON Closed AL NO Off On Off
101	MON Closed AL NO Off On On
102	MON Closed AL NO On On Off
103	MON Closed AL NO On On On
104	MON Closed AL NC Off Off Off
105	MON Closed AL NC Off Off On
106	MON Closed AL NC On Off Off
107	MON Closed AL NC On Off On
108	MON Closed AL NC Off On Off
109	MON Closed AL NC Off On On
110	MON Closed AL NC On On Off
111	MON Closed AL NC On On On
112	MON Closed SP NO Off Off Off
113	MON Closed SP NO Off Off On
114	MON Closed SP NO On Off Off
115	MON Closed SP NO On Off On
116	MON Closed SP NO Off On Off
117	MON Closed SP NO Off On On
118	MON Closed SP NO On On Off
119	MON Closed SP NO On On On
120	MON Closed SP NC Off Off Off On
121	MON Closed SP NC Off Off On
122	MON Closed SP NC	On Off Off
123	MON Closed SP NC	On Off On
124	MON Closed SP NC Off On On
125	MON Closed SP NC	On On Off
126	MON Closed SP NC	On On On
127	MON Closed SP NC	On On On
128	H	OFF	Open	AL	NO	Off	Off	Off
129	II	OFF	Open	AL	NO	Off	Off	On
130	II	OFF	Open	AL	NO	On	Off	Off
131	H	OFF	Open	AL	NO	On	Off	On
132	H	OFF	Open	AL	NO	Off	On	Off
133	H	OFF	Open	AL	NO	On	On	On
134	H	OFF	Open	AL	NO	On	On	Off
135	H	OFF	Open	AL	NO	On	On	On
136	II	OFF	Open AL NC	Off Off Off
137	H	OFF	Open Al NC	Off Off On
138	H	OFF	Open Al NC	On Off Off
139	II	OFF	Open AL NC	On Off On
140	II	OFF	Open AL NC	Off On Off
141	H	OFF	Open Al NC	Off On On
142	H	OFF	Open AL NC	On On Off
143	II	OFF	Open AL NC	On On On
144	II	OFF	Open SP NC	Off Off Off
145	H	OFF	Open SP NC	Off Off On
146	H	OFF	Open SP NC	On Off Off
147	H	OFF	Open SP NC	On Off On
148	H	OFF	Open SP NC	Off On Off
149	H	OFF	Open SP NC	Off On On
150	H	OFF	Open SP NC	On On Off
151	H	OFF	Open SP NC	On On On
152	H	OFF	Open SP NC	Off Off Off
153	II	OFF	Open SP NC	Off Off On
154	II	OFF	Open SP NC	On Off Off
155	H	OFF	Open SP NC	On Off On
156	H	OFF	Open SP NC	Off On Off
157	II	OFF	Open SP NC	Off On On
158	II	OFF	Open SP NC	On On Off
159	H	OFF	Open SP NC	On On On
160	H	OFF	Closed	AL	NO	Off	Off	Off
161	II	OFF	Closed	AL	NO	Off	Off	On
162	H	OFF	Closed	AL	NO	On	Off	Off
163	H	OFF	Closed	AL	NO	On	Off	On
164	H	OFF	Closed	AL	NO	Off	On	Off
165	H	OFF	Closed	AL	NO	Off	On	On
166	H	OFF	Closed	AL	NO	On	On	Off
167	II	OFF	Closed	AL	NO	On	On	On
168	II	OFF	Closed AL NC	Off Off Off
169	H	OFF	Closed Al NC	Off Off On
170	H	OFF	Closed Al NC	On Off Off
171	II	OFF	Closed AL NC	On Off On
172	H	OFF	Closed Al NC	Off On Off
173	H	OFF	Closed Al NC	Off On On
174	II	OFF	Closed AL NC	On On Off
175	II	OFF	Closed AL NC	On On On
176	II	OFF	Closed SP NC	Off Off Off
177	H	OFF	Closed SP NC	Off Off On
178	II	OFF	Closed SP NC	On Off Off
179	H	OFF	Closed SP NC	On Off On
180	H	OFF	Closed SP NC	Off On Off
181	H	OFF	Closed SP NC	Off On On
182	H	OFF	Closed SP NC	On On Off
183	H	OFF	Closed SP NC	On On On
184	H	OFF	Closed SP NC	Off Off Off
185	II	OFF	Closed SP NC	Off Off On
186	H	OFF	Closed	SP	NC	On	Off	Off
187	H	OFF	Closed	SP	NC	On	Off	On
188	II	OFF	Closed SP NC	Off On Off
189	II	OFF	Closed SP NC	Off On On
190	H	OFF	Closed	SP	NC	On	On	Off
b0 1	Unité de mesure du paramètre b1M = minutes; H = heures	2. Activation fonction de sauvegarde	3. Électrovanne d'évacuation en veille	4. Activation relais alarme AL= présence alarmes SP= point de consigne atteint	5. Logique relais alarme NO= norm. ouvert NC= norm. fermé	6. Activation lavage pour inactivité	7. Off = lavage pour inactivité au prochain démarrageOn = lavage pour inactivité effectué régulièrement	8. Auto-test
191	H ON Closed SP NC On On On
192	H ON Open AL NO Off Off Off
193	H ON Open AL NO Off Off On
194	H ON Open AL NO On Off Off
195	H ON Open AL NO On Off On
196	H ON Open AL NO Off On Off
197	H ON Open AL NO Off On On
198	H ON Open AL NO On On Off
199	H ON Open AL NO On On On
200	H ON Open AL NC Off Off Off
201	H ON Open AL NC Off Off On
202	H ON Open AL NC On Off Off
203	H ON Open AL NC On Off Off
204	H ON Open AL NC Off On Off
205	H ON Open AL NC Off On On
206	H ON Open AL NC On On Off
207	H ON Open AL NC On On Off
208	H ON Open SP NO Off Off Off
209	H ON Open SP NO Off Off On
210	H ON Open SP NO On Off Off
211	H ON Open SP NO On Off On
212	H ON Open SP NO Off On Off
213	H ON Open SP NO Off On On
214	H ON Open SP NO On On Off
215	H ON Open SP NO On On On
216	H ON Open SP NC Off Off Off
217	H ON Open SP NC Off Off On
218	H ON Open SP NC On Off Off
219	H ON Open SP NC On Off On
220	H ON Open SP NC Off On Off
221	H ON Open SP NC Off On On
222	H ON Open SP NC On On Off
223	H ON Open SP NC On On On
224	H ON Closed AL NO Off		Off Off
225	H ON Closed AL NO Off		Off On
226	H ON Closed AL NO On		Off Off
227	H ON Closed AL NO On		Off On
228	H ON Closed AL NO Off		On Off
229	H ON Closed AL NO Off		On On
230	H ON Closed AL NO On		On Off
231	H ON Closed AL NO On		On On
232	H ON Closed AL NC Off		Off Off
233	H ON Closed AL NC Off		Off On
234	H ON Closed AL NC On Off Off
235	H ON Closed AL NC On Off On
236	H ON Closed AL NC Off On Off
237	H ON Closed AL NC Off On On
238	H ON Closed AL NC On On Off
239	H ON Closed AL NC On On On
240	H ON Closed SP NO Off		Off Off
241	H ON Closed SP NO Off		Off On
242	H ON Closed SP NO On		Off Off
243	H ON Closed SP NO On		Off On
244	H ON Closed SP NO Off On Off
245	H ON Closed SP NO Off On On
246	H ON Closed SP NO On		On Off
247	H ON Closed SP NO On		On On
248	H ON Closed SP NC Off		Off Off
249	H ON Closed SP NC Off		Off On
250	H ON Closed SP NC On		Off Off
251	H ON Closed SP NC On		Off On
252	H ON Closed SP NC Off		On Off
253	H ON Closed SP NC Off		On On
254	H ON Closed SP NC On On Off
255	H ON Closed SP NC On On On

9.3 Paramètres de branchement série

Paramètre		UM	plage	déf.	remarques
C1	débit en bauds: 0 = 4800 bps; 1 = 9600 bps; 2 = 19200 bps; 3 = 38400 bps	-	0...3	2
C2	Adresse t.Lan (si 0 = Main)
C3	adresse série	-	1...20/	1
C4	Délai pour la génération d'alarme déconnectée Main série	s	0...240	30	L'alarme n'est générée que si le contrôle de la production via réscau est actif (Voirvoir chapitre correspondant).

Tab. 9.d

9.4 Paramètres de lecture seule

Paramètre		UOM	plage	déf.	remarques
d0	lecture de la température de la sonde TH	°C/°F	0-1000	0
d1	lecture de l'humidité de la sonde TH	%RH	0-1000	0
d2	lecture entrée configurable (carte en option)	% / %RH	0-100	0
d3	compteur heures fonctionnement cuve (remise à zéro, voir 7.8)	h	0-9999(*)	0
d4	compteur heures de la machine (lecture seule)	h	0-9999(*)	0
d5	Production instantanée	kg/h(lb/h)	0...80...17.6	0
d6	Temps restant fin de vie transducteurs piézoélectriques	h	0...9999(*)	9999	soit AF - compteur horaire transducteurs piézoélectriques
d7	Gestion production unité secondary	-	0...1	0	paramètre R/W; 0 = l'unité secondary reproduit exactement la production de l'unité Main, car conditionnée par la configuration du paramètre P0 de l'unité Main;1 = l'unité secondary produit sur demande provenant du Main et selon la configuration de son propre paramètre P0, elle n'est pas influencée par le P0 du Main
d8	Température de rosée	°C/°F	0...1000	0	Calculée via dô et d1

Tab. 9.e
(*) après 999 l'écran affiche 100 pour indiquer 1 000 (trois chiffres sont indiquées avec un point en haut entre le premier et le deuxième chiffre).

10. CONTRÔLE DE L'HUMIDIFICATEUR VIA LE RÉSEAU

Les variables rapportées dans la liste ne sont qu'un ensemble de toutes les variables internes.

NE PAS CONFIGUERE DE VARIABLES QUI NE SONT PAS PRÉSENTES AU TABLEAU, AUTREMENT IL Y A RISQUE DE COMPROMETTRE LE FONCTIONNEMENT DE L'HUMIDIFICATEUR.

La série (connecteur M11) est configurée par défaut avec les paramètres suivants:

- Adresse 1

- Taux de baude 19200 bps

Remarque: il est conseillé de régler, sur le superviseur (Main), le temps maximal d'attente de la réponse d'humiSonic – après interrogation par le superviseur

- soit au moins 500 ms.

10.1 Liste variable de supervision

«A»		variables analogiques* (Modbus®: REGISTERS)R/W
CAREL Modbus*
1	0	param. d0: lecture température sonde TH R
21 param. d1: Lecture humidité sondeTH R
3 2param. d2: Lecture sonde R
4	3	param. d5: Production instantanée R
9.8 Param. D8: Température de rosée			R

«b»		variables entières (Modbus*: REGISTERS)								R/W
CAREL Modbus*
1	128	mot de passe accès niveaux								R/W
7	134	État humidificateur								R
		0:ésactive/veille		3:charge			6:réinitialisation alarmes
		1:essai auto		4:production			7:lavage
		2:initialisation		5:échargement			8:procédure nettoyage
2	129	Version firmware								R
15	142	Alarmes, se reporter au chap. ALARMES:								R/W
		bit0:	Alarme E0	bit4:	Alarme EP	bit8:	Alarme EE	bit12:	Alarme ES3
		bit1:	Alarme Et	bit5:	Alarme PU	bit9:	Alarme CL	bit13:	Alarme OFL
		bit2:	Alarme EF	bit6:	Alarme H-	bit10:	Alarme ES1	bit14:	Alarme EL
		bit3:	Alarme Ed	bit7:	Alarme H-	bit11:	Alarme ES2	bit15:	Alarme Ftl
20	147	Paramètre A0: Mode de fonctionnement								R/W
21	148	Paramètre A2: Type de sonde externe								R/W
22	149	Paramètre A3: Minimum sonde								R/W
23	150	Paramètre A4: Maximum sonde								R/W
24	151	Paramètre A5: Offset sonde								R/W
25	152	Paramètre A6: Temporisation arrêt ventilateur								R/W
26	153	Paramètre A7: Vitesse ventilateur								R/W
27	154	Paramètre A8: Temps maximum d'évaporation pour alarme production manquée								R/W
28	155	Paramètre A9: Temps minimum d'évaporation pour alarme production manquée								R/W
29	156	Paramètre b0: Options de fonctionnement								R/W
30	157	Paramètre b1: Temps entre deux lavages								R/W
31	158	Paramètre b2: Temps d'inactivité pour lavage au prochain démarrage								R/W
32	159	Paramètre b3: Temps de lavage (chargement révacuation)								R/W
33	160	Paramètre b4: Temporisation démarrage								R/W
34	161	Paramètre b5: Heures de fonctionnement pour alarme CL								R/W
35	162	Paramètre b6: Temps de nouvel affichage alarme CL en minutes								R/W
36	163	Paramètre b7: Intervalle pour le réglage On/Off des transducteurs piézoélectriques								R/W
37	164	Paramètre b8: Retard sonde déconnectée								R/W
38	165	Paramètre b9 retard OFF Tam								R/W
39	166	Paramètre bA: Temps maximum de charge								R/W
40	167	Paramètre bb: Temps de réintégration en évaporation								R/W
41	168	Paramètre bC: Temps maximum d'évacuation								R/W
42	169	Paramètre bd: Temps d'ouverture évacuation pour vidange complète cuve								R/W
43	170	Paramètre bF: Temps de retard d'activation niveau bas pour réintégration								R/W
44	171	Paramètre C0: Affichage par défaut (terminal)								R/W
45	172	Paramètre C1: Paramètre A0: Débit de transmission								R/W
46	173	Paramètre C2: Adresse Tian (si 0 contrôle Main)								R/W
47	174	Paramètre C3: Adresse série								R/W
48	175	Paramètre P0: Portée maximum								R/W
49	176	Paramètre P1: Hystérésis réglage proportionnel								R/W
50	177	Paramètre P2: Seuil alarme humidité faible								R/W
51	178	Paramètre P3: Seuil alarme humidité élevée								R/W
52	179	Paramètre SP: Point de consigne humidité								R/W
53	180	Paramètre d3: Compteur horaire fonctionnement								R
54	181	Paramètre d4: Compteur horaire (non modifiable)								R/W
60	187	Demande de série (si réglée sur numérique 37)								R/W
62	189	Identification de la variable de l'unité asservie sur laquelle lire/écrire en tant que superviseur (Voir paragraphe «Contrôle supervision»)								R/W
63	190	Valeur de la variable de l'unité asservie identifiée par l'entier 62 (Voir paragraphe «Contrôle supervision»)								R/W
65	192	Paramètre C4: Temps écoulé pour offline Main série								R/W
69	196	AA: Temps d'attente pour nouvelle tentative								R/W
70	197	Ab: Pourcentage de A8 sur lequel effectuer le test de niveau								R/W
71	198	Pn: Production minimale								R/W
72	199	bf Retard activation évacuation en veille								R/W
73	200	AC: Temps maximum de relevage niveau dans réintégration								R/W
74	201	Ad: Temps maximum de relevage haut niveau								R/W
82	209	AE: Temps de redémarrage ventilateur en veille pour lecture sonde intégrée								R
87	214	Version firmware secondary 1								R
89	216	État humidificateur secondary 1								R
92	219	Paramètre d3 secondary 1: compteur horaire heures de fonctionnement								R/W

«b»		variables entières (Modbus*: REGISTERS)	R/W
CAREL Modbus ^
93 220	Version firmware secondary 2 R
95 222	Etat humidificateur secondary 2 R
98	225	Paramètre d3 secondary 2: compteur horaire heures de fonctionnement	R/W
99226	Version firmware secondary 3 R
101 228	Etat humidificateur secondary 3 R
104	231	Paramètre d3 secondary 3: compteur horaire heures de fonctionnement	R/W
105	232	Compteur horaire heures de fonctionnement transducteurs piézoélectriques	R
106	233	Paramètre d6: temps résiduel pour fin de vie des transducteurs piézoélectriques	R/W
107	234	Paramètre AF: durée de vie utile des transducteurs piézoélectriques	R/W
112	239	Paramètre bI: activation sonde TI I comme limite d'humidité/ température de rosée	R/W
113	240	Paramètre SL: point de consigne limite d'humidité/ température de rosée	R/W
114	241	Paramètre bP: bande proportionnelle pour régulation avec sonde TH ou externe	R/W
115	242	Paramètre bL: bande proportionnelle limite	R/W

"D"		digital variables (Modbus*: COILS)	R/W
CAREL	Modbus*
2	1	Drapeau de démarrage à peine commencé	R
3	2	Humidificateur prêt à produire	R
4	3	Point de consigne atteint	R
5	4	DEL verte	R
6	5	Led rouge	R
7	6	DEL jaune	R
8	7	OnOff à distance	R
9	8	Niveau Bas	R
10	9	Niveau Haut	R
11	10	Niveau Aux	R
12	11	Auto-test complété	R
14	12	Série BMS en mode Tlan	R
15	14	TAM habilitée	R
16	15	Lecture TAM	R
17 16		Terminal Connecté	R
18	17	Production en cours	R
19	18	Charge	R
20	19	Vidange	R
21	20	Transducteur1	R
22	21	Transducteur2	R
23	22	Ventilateur	R
24	23	Relais alarme	R
25	24	Relais Auxiliaire	R

"D"		digital variables (Modbus*: COILS)	R/W
CAREL	Modbus®
26	25	Vidange manuelle	R/W
27	26	Désactivation depuis port série	R/W
28	27	Mise à zéro compteur horaire	R/W
29	28	Mise à zéro alarmes	R/W
30	29	Lavage pour inactivité activé	R
30	31	Etat commutateur DIP 8: modulation en parallèle/série	R
31	30	Test fonctionnel effectué	R
33	31	Unité de mesure	R/W
34	33	Secondary 1 en ligne	R
35	34	Secondary 2 en ligne	R
36	35	Secondary 3 en ligne	R
37	36	Activation contrôle de série (écriture valeur sonde)	R/W
38	37	Activation lavage depuis série	R/W
39	38	Sauter Autotest ou lavage pendant qu'ils sont exécutés
43	42	Réinitialisation compteur horaire transducteurs plézoélectriques	R/W
44	43	Unité de sauvegarde prête à produire	R
46	45	Limitation de la prod. en cours (fonction sonde limite)	R
47	46	Commande ON/OFF depuis clavier pour réseau Main/Secondary	R/W
49	48	Commande on/off depuis clavier unité Main	R/W
50	49	Commande on/off depuis clavier unité secondary 1	R/W
51	50	Commande on/off depuis clavier unité secondary 2	R/W
52	51	Commande on/off depuis clavier unité secondary 3	R/W
54	53	Paramètre bn: désactivation buzzer alarme	R/W

Tab. 10.b

10.2 Contrôle de la production via réseau

Pour contrôler la production via réseau il faut préparer l'humidificateur avec les variables suivantes:

Numérique 27, Numérique 37 et Entière 60 (Modbus 188)

Quand la D37 est à 1, l'humidificateur évite les signaux extérieurs de commande (régulateur extérieur ou sondes) et utilise comme signal de commande la valeur de l'Entière 60. La production d'humidité peut être gérée des deux façons suivantes:

Pour gérer le niveau de production en mode pourcentage il faut:

• Régler D37 = 1;
• Définir le paramètre A0 = 1 (Carel 20, Modbus 148, Modalité de Régulation Proportionnelle);
• Paramétrer la variable entière 60 Carel (188 Modbus) au niveau souhaité (0-1000 = 0-100.0%).

Pour gérer la production avec une sonde d'humidité lue par le Main:

• Régler D37 = 1;
• Définir le paramètre A0 = 2 (Carel 20, Modbus 148, Modalité Régulation Sonde d'humidité);
• Paramétrer la variable entière 60 Carel (188 Modbus) à la valeur d'humidité lue par la sonde (0-1000 = 0-100.0 rH%);
• Paramétrer la variable entière 52 Carel (180 Modbus) à la valeur de consigne d'humidité souhaitée.

Quand la D37 est à 1, si la communication s'interrompt pendant les sondes définies par le paramètre b8, l'alarme "Main Offline" se déclenche (voir tableau alarmes) et la production s'interrompt.

La production peut être activée/désactivée par l'intermédiaire du paramètre numérique D27 (voir tableau des paramètres).

Si D27 = 1 l'humidificateur est désactivé et la production s'arrête, si D27 = 0 l'humidificateur est activé et la production s'active.

D27 est indépendant de l'état de D37.

10.3 Activation lavage par réseau

Il est possible d'activer à tout moment un cycle de lavage par l'intermédiaire de la variable numérique 38.

En paramétrant à 1 cette variable, le régulateur effectuera immédiatement un cycle de lavage, même s'il se trouve en position de standby et même si les lavages, soit automatiques soit en raison de l'inactivité, ont été désactivés grâce aux paramètres correspondants.

La variable restera à 1 pendant toute la durée du lavage et sera automatiquement remise à zéro à la fin de ce dernier.

1. ALARMES

Signalement DEL rouge (*)	Code et symbole affiché à l'écran (clignotant)		Signification Cause Solution Activation		relais d'alarme	Action Reset
2 clignotements rapides	Et - Echoc autotest - Chargement non connecté ou insuffisant évacuation ouverte flottant défectueux			Vérifier: • alimentation en eau et vanne de chargement; • obstruction du filtre sur l'électrovanne de chargement; • vérifier électrovanne d'évacuation et raccordement d'évacuation;	oui humidification interrompue	ESC/Numérique 29
5 clignotements rapides	EP	(AA4A2)	production non effectuée	fonctionnement anormal des transducteurs piézoélectriques	Effectuer l'entretien de la cuve	oui humidification interrompue	ESC/Numérique 29
3 clignotements rapides	EF manc	(EWWT)	Interruption du réseau hydrique ou dysfonctionnement électrovanne de chargement	réseau hydrique ou dysfonctionnement électrovanne de chargement	Vérifier: • alimentation en eau et vanne de chargement; • obstruction du filtre sur l'électrovanne de chargement;	oui (durant les 10 minutes d'attente) humidification interrompue pendant 10 minutes uniquement	automatique (après 10 minutes d'attente, voir chap. 8.5)
4 clignotements rapides	Ed	(HSRE)	évacuation défectueuse	Dysfonctionnement électrovanne/circuit d'évacuation	vérifier vanne d'évacuation et branchement d'évacuation;	oui humidification interrompue	ESC/Numérique 29
5 clignotements lents	CL	(DWBS)	signal de demande d'entretien cuve	Dépassement des 65 heures de fonctionnement pour entretien conseillé	Effectuer l'entretien de la cuve et des transducteurs (chap. 9)	non signalement uniquement	Reset compteur horaire (voir chap. 6.6 ou 7.8)
6 clignotements rapides	PU - Signal de commande externe mal branchée			Câble interrompu/débranché/mal branché.	Vérifier le signal de référence en mode (4...20mA ou 2...10V).	oui humidification interrompue	AUTO
2 clignotements lents	H*		Humidité élevée	Le signal provenant de la sonde indique une humidité supérieure à 80%RH	Vérifier signal/câble sonde humidité	oui humidification interrompue	AUTO
3 clignotements lents	I_		l Humidité faible	Le signal provenant de la sonde indique une humidité inférieure à 20%RH	Vérifier signal/câble sonde humidité	oui humidification interrompue	AUTO
4 clignotements lents	EE Alarme EEprom Mémoire paramètres corrompue				si le problème persiste, contacter le service d'assistance CAREL	oui humidification interrompue	S'il persiste, contacter l'assistance
1 clignotement rapide	E0 Test fonctionnel non effectué			Teste fonctionnel non effectué par le fabricant/problèmes au niveau de EEPROM	si le problème persiste, contacter le service d'assistance CAREL	oui humidification interrompue	S'il persiste, contacter l'assistance
7 clignotements lents	OFL		Main Offline Perte de communication avec le Main série (si D37 = 1)		Vérifier l'état Main/câble de communication	oui humidification interrompue	AUTO
8 clignotements rapides	EL	(AVCR)	Alarme niveau d'eau	Niveau trop élevé durant la production d'eau nébulisée pour: • écoulement EV chargement • dysfonct, transducteurs • dysfonct, ventilateurs	Vérifier: • EV chargé • transducteurs • ventilateurs	oui humidification interrompue	AUTO
6 clignotements lents	ES1 ES2 ES3		Unité asservie 1/2/3 en état d'alarme	Afficher l'unité asservie du terminal pour connaître le détail de l'alarme	voir le code alarme spécifique, cf. chapitre «Connexion en réseau»	oui signalement uniquement	AUTO
1 clignotement lent	-bu		Unité de sauvegarde non disponible	L'unité de sauvegarde n'est pas alimentée ou elle est en état d'alarme: le contact J17 de l'unité principale est ouvert	Vérifier la connexion depuis le relais alarme de l'unité de sauvegarde à l'entrée J17 de l'unité principale.	non signalement uniquement	AUTO
9 clignotements rapides	EtL		Fin de vie des transducteurs piézoélectriques	L'unité a atteint AF heures de travail (par défaut 9999 h)	Remplacer les transducteurs piézoélectriques pour assurer la production nominale de l'unité	oui signalement uniquement	Réinitialisation compteur horaire interne transducteurs piézoélectriques par l'intermédiaire de la réinitialisation du paramètre d6 (chap. 7.8)

Tab. 11.a
Pour réinitialiser les alarmes, appuyer une fois sur la touche ESC pour éteindre l'avertisseur, appuyer sur ESC une seconde fois pour réinitialiser l'alarme.
(*) Clignotement rapide: 0,2 secondes ON et 0,2 secondes OFF Clignotement lent: 1 secondes ON et 1 secondes OFF

11.1 Solution des problèmes

Remarque: si le problème persiste en suivant les instructions ci-après,

contacter le centre d'assistance technique CAREL.

1. D'abord, vérifier l'humidificateur et la zone environnante.

Problème Cause Contrôle|Remède

Aucune production d'eau nébulisée	Système d'alimentation électrique l'interrupteur de l'humidificateur en position OFF		Contrôle visuel de l'interrupteur Passer l'interrupteur en position ON
			Aucune alimentation n'arrive Mesurer la tension aux bornes d'entrée de l'humidificateur	Fournir l'alimentation
			Alimentation en panne Mesurer la tension aux bornes de sortie du bloc d'alimentation	Remplacer l'alimentation
	Système d'approvisionnement en eau	Vanne en amont fermée Vérifier Ouvir la vanne
La quantité d'eau nébulisée est trop faible	Système d'alimentation électrique La tension d'alimentation est faible Vérifier la tension aux bornes de sortie de l'alimentation Remplacer l'alimentation si elle est endommagée
	Système d'approvisionnement en eau	Le niveau de l'eau en cours de production est élevé et débordant	Contrôle visuel Voir tableau ci-dessous
	Autre L'humidificateur n'est pas monté à l'horizontale		Contrôle visuel Fixer
Aucune production d'eau nébulisée	Poussière et matières étrangères accumulées dans le réservoir (*)			Nettoyer l'intérieur du réservoir
	Détérioration du transducteur		La durée de vie moyenne du transducteur est d'environ 10 000...15 000 heures de fonctionnement	Remplacer
La quantité d'eau nébulisée est trop faible	Poussière et matières étrangères accumulées dans le réservoir (*)		Vérifier visuellement l'intérieur du réservoir	Nettoyer l'intérieur du réservoir et remplacer les transducteurs
	Ecailles de chaux déposées sur la surface des transducteurs piézo-électriques (*)

Tab. 11.b
(*) Ces causes de dysfonctionnement peuvent être évitées grâce à une maintenance préventive.
2. Si la cause n'a pas été détectée par les contrôles précédents, certains composants peuvent être en panne. Vérifier l'intérieur de l'humidificateur.

Problème Cause	Contrôle		Remède
Aucune production d'eau nébulisée	Système d'approvisionnement en eau	Capteur de niveau à flotteur est en panne	Vider le réservoir, enlever la carte électronique et vérifier la continuité du capteur de niveau	Appeler l'assistance pour remplacer le capteur de niveau
		Capteur de niveau à flotteur bloqué		Nettoyer le capteur. Si la fonction n'est pas restaurées, le remplacer
		La vanne de remplissage est défectueuse	Il n'y a pas de remplissage d'eau, même si le réservoir a été vidé	Remplacer la vanne
				Nettoyer le capteur. Si la fonction n'est pas restaurées, le remplacer
	Autre Les câbles des ventilateurs sont lâches ou débranché		Vérifier la connexion en enlevant le couvercle de l'humidificateur	Bonne connexion aux bornes
La quantité d'eau nébulisée est trop faible	Le niveau de l'eau déborde	Capteur de niveau à flotteur bloqué	Si le niveau d'eau dans le réservoir a atteint le tube de débordement, retirer le connecteur de la carte de contrôle et vérifier la continuité du capteur de niveau	Si il y a continuité, contacter le support pour remplacer le capteur de niveau
		La vanne de remplissage est défectueuse	Le remplissage a lieu même après l'extinction de l'appareil	Remplacer la vanne de remplissage

Tab. 11.c

12. ENTRETIEN ET PIÈCES DE RECHANGE

12.1 Composants électriques

n.description Référence pièces détachées

1 Bloc d'alimentation UUKAS00010SPcoupcs 2-8 kg/h(4.4-17.6 lbs/h)UUKDF00000

2 Carte pilote UUF0(X)R0000

3 Carte de base UUKAX00000

3a Carte auxiliaire UUKPS00000SP

4 Interrupteur ON/OFF

5 Bomier MCKTR00000

6 Transformateur MCKTR00000

Tab. 12.a

12.2 Composants mécaniques

n.description Référence		pièces détachées
1	C a r c r	-
2	Etrier de fixation murale	-
3	Panneau arrière	-
4	Diffuseur avant	UUKRA00000
5	Diffuseur arrière	UUKRR00000
6	Ventilateur arrière	UUKFN00000
7	Ventilateur avant	UUKFF00000
8	Fermeture du côté droit	-
9	Kit électrovanne de vidange	UUKDN00000
10	Kit électrovanne de remplissage	UUKFR00000
11	Transducteur piézo-électrique	UUKTP00000
12	Fermeture côté gauche	-
13	Capteur de niveau du cuve interne	UUKLV00000
14	Sonde de température et d'humidité (le cas échéant)	UUKTH00000

Tab. 12.b

L'entretien de l'humidificateur doit être effectué par le service technique d'assistance CAREL ou par du personnel professionnellement qualifié.

AVERTISSEMENT: risque de décharge électrique. L'appareil doit être débranché du secteur avant d'effectuer toute opération quelle qu'elle soit. La déconnexion électrique doit être assurée au moyen d'une mesure.

La vanne de remplissage est normalement fermée et la vanne de vidange est normalement ouverte, de sorte que si l'alimentation est coupée à l'humidificateur, il est automatiquement déchargé.

Remarque: l'entretien préventif de l'humidificateur est recommandé assurer une performance optimale du système et comprend:

• la vérification de l'étanchéité des connecteurs électriques;
• nettoyage et inspection visuelle des composants;
  • contrôler le niveau d'eau et l'absence de pertes.

Attention:

• le transducteur piézoélectrique est très délicat: pendant le nettoyage de l'intérieur du réservoir, veillez à ne pas le rayer, par exemple avec un tournevis:
• serrer les écrous avec le couple maximal admissible (0,08 ± 0,5 N·m). Un couple de serrage excessif peut endommager l'humidificateur.

Prêter attention aux décharges électrostatiques pour éviter toute défaillance des composants électroniques.

12.4 Entretien courant

L'entretien courant des humidificateurs prévoit le nettoyage de toutes les parties en contact avec de l'eau:

1. tuyauteries de remplissage/vidange;
2. réservoir d'eau.

L'intervalle d'entretien dépend de la qualité de l'eau et des heures de fonctionnement de l'humidificateur. L'utilisation d'eau déminéralisée réduit au minimum la fréquence des interventions d'entretien.

Remarque: il est recommandé d'effectuer la maintenance de ne au moins 1 fois par an, indépendamment de la qualité de l'eau et éures de fonctionnement de l'humidificateur.

Il est recommandé de vérifier périodiquement le fonctionnement des transducteurs piézoélectriques, des cartes pilotes respectives et des ventilateurs de pilotes à travers une inspection visuelle, après avoir retiré le carter blanc frontal :

1. vérifier la présence de la colonne d'eau au-dessus de chacun des transducteurs piézoélectriques pendant le fonctionnement de l'humidificateur, après avoir retiré un ou plusieurs diffuseurs de sortie de la nébulisation;
2. vérifier que les DEL des cartes des pilotes sont allumées et jaunes pendant le fonctionnement de l'humidificateur;
3. vérifier que les ventilateurs tournent pendant le fonctionnement de l'humidificateur.

12.5 Entretien préventif

L'entretien non planifié peut inclure le remplacement de:

1. électrovanne de remplissage/vidange;
2. carte pilote;
3. transducteur piézo-électrique;
4. ventilateur;
5. carte électronique de contrôle;
6. bloc d'alimentation.
7. capteur de niveau

12.6 Remplacement des composants

Pour accéder à l'électrovanne de remplissage/vidange, retirer la fermeture latérale droite et l'étrier en L qui soutient les électrovannes.

1. desserrer et retirer la vis (A);
2. retirer le couvercle (B).
3. retirer les vis de l'étrier (C).

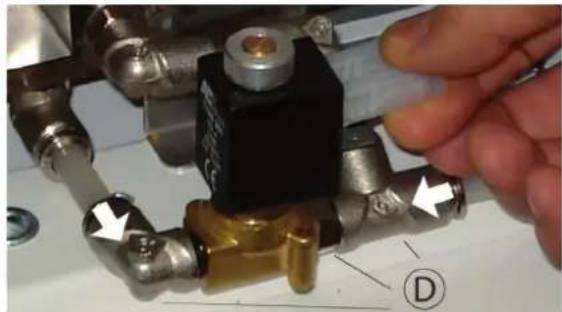

Électrovanne de vidange

1. enlever les connecteurs électriques et agir sur le raccords à ressort pour enlever les tubes et extraire le groupe (D): coude, vanne de vidange, raccord en T.

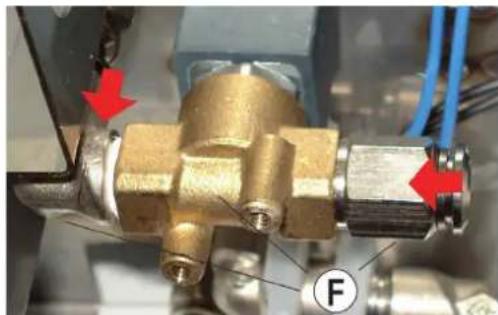

Électrovanne de remplissage

1. enlever les connecteurs électriques et agir sur les raccords à ressort pour enlever les tubes et extraire le groupe (F) : coude, soupape de remplissage, raccord.

Démontage du panneau arrière (pour l'accès aux ventilateurs arrière)

AVERTISSEMENT: risque de décharge électrique. L'appareil doit être débranché du secteur avant d'effectuer toute opération quelle qu'elle soit. La déconnexion électrique doit être assurée au moyen d'une mesure.

Pour retirer le panneau arrière retirer d'abord le couvercle latéral gauche:

1. desserrer et retirer la vis (A);
2. retirer le couvercle (B);
3. dévisser les vis (C) pour débrancher le cordon d'alimentation du bornier et les vis (D) pour retirer le panneau arrière (E).

Les diffuseurs ne sont insérés que dans le couvercle supérieur. Après avoir démonté le carter, pour le remplacement, tout simplement les soulever et les enlever.

Ventilateur/carte pilote arrière

Pour accéder aux ventilateurs avant et aux pilotes avec l'humidificateur mural, il suffit de retirer le carter, en débranchant l'alimentation électrique et hydraulique. Si vous souhaitez effectuer une maintenance extraordinaire sur un établi, suivez la procédure ci-dessous.

1. débrancher les câbles électriques sortant du ventilateur et qui sont reliés à la carte du pilote;
2. retirer les vis de fixation avec un tournevis;
3. extraire le ventilateur;
4. pour supprimer la carte du pilote avant desserrer les deux écrous de fixation et les retirer avec une clé;

Ventilateur/carte de pilote avant

1. Dévisser les vis sous le panneau inférieur;

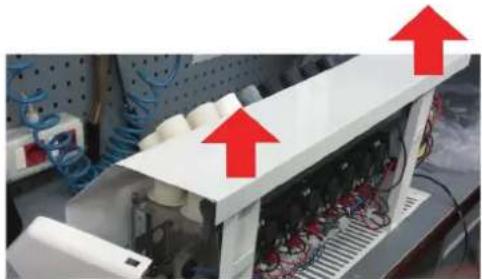

1. Décrocher le carter des deux longerons longitudinaux;

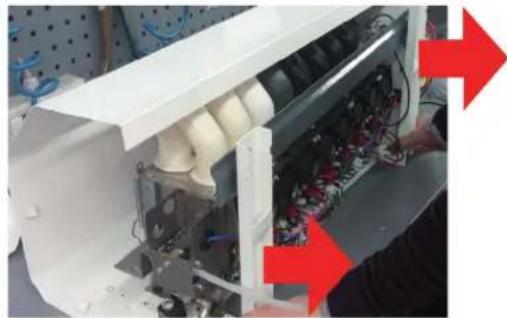

1. Faire glisser et retirer le corps de l'humidificateur;

1. Pour supprimer la carte du pilote avant desserrer les deux écrous de fixation et les retirer avec une clé.

Remarque: il est conseillé de remplacer avec la carte du pilote

également son transducteur piézo-électrique.

Remplissage capteur de niveau

Pour accéder au capteur de niveau, effectuer l'entretien sur banc de travail, et suivre la procédure décrite ci-après :

1. retirer le carter en dévissant les vis supérieures et inférieures, retirer le panneau postérieur et les panneaux latéraux et enlever la sonde en dévissant l'écrou;
2. Ouvrir la partie supérieure de la cuve en dévissant les vis;

1. débrancher l'électricité des ventilateurs avant et arrière et désassembler le couvercle de la cuve

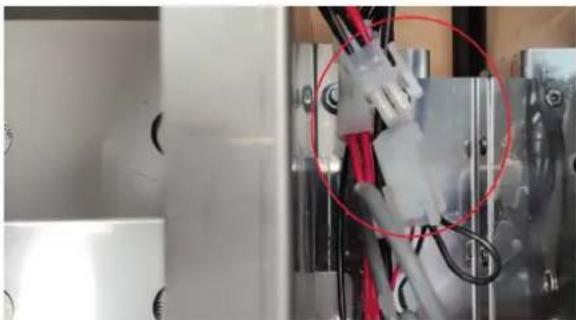

1. libérer le câble du capteur des autres câbles présents sur le côté gauche de la cuve, et débrancher le connecteur à 4 pôles du câble du capteur;

1. Couper les câbles, blanc, rouge et 2 noirs, du connecteur du capteur à remplacer, en laissant du côté connecteur 1 cm de fil pour l'utiliser comme échantillon dans la phase de câblage du nouveau capteur sur son connecteur;

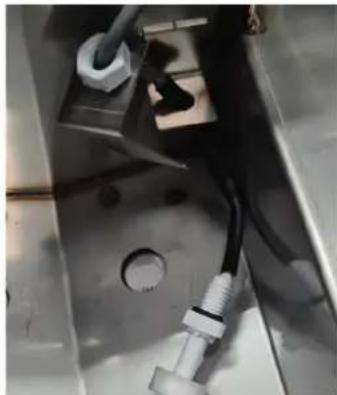

2. Dévisser l'écrou du presse-étoupe, qui permet au câble du capteur d'entrer à travers la cuve, de manière à l'enlever en l'extrayant à l'intérieur de la cuve;
3. Dévisser et retirer l'écrou du capteur de niveau, retirer la cloison qui couvre le capteur, enlever le capteur avec son câble de l'étrier qui le tient suspendu dans la cuve;

1. Prendre le nouveau capteur et enfiler le joint torique en silicone sur la partie filetée de celui-ci;

1. Enfiler le câble du nouveau capteur à travers le trou du support dans la cuve, en remontant en arrière dans les actions listées précédemment;
2. Insérer la cloison puis enfiler l'écrou, pour ensuite fixer le nouveau capteur définitivement au support. Le joint torique restera entre la cloison et l'écrou;
3. Insérer le câble à travers le presse-étoupe, le ranger dans la partie qui reste à l'intérieur de la cuve, de manière à ce que reste la partie recouverte de gaine noire et qu'il ait une position souple, pas tendue;
4. Enfiler le câble à travers l'écrou du presse-étoupe, pour ensuite le fermer et fixer le tout à la cuve;
5. En gardant comme référence l'ancien connecteur, enfiler les terminaux du câble en respectant les couleurs des fils et les positions dans le nouveau connecteur fourni avec le nouveau capteur de niveau, et s'assurer que chaque fil, en l'insérant, fasse comme un «clic» sonore qui témoigne de son ancrage;
6. Insérer le connecteur à 4 voies du nouveau capteur de niveau au connecteur mâle qui va à la carte électronique de contrôle.

Transducteur piézo-électrique

Tous les transducteurs, avant et arrière, peuvent être atteints en retirant le carter et l'humidificateur mural, après avoir débranché l'alimentation hydraulique et électrique.

Remarque la capacité de nébulisation du transducteur piézoélectrique diminue progressivement avec l'usage. Le remplacement après 10 000 heures de fonctionnement est recommandé lorsque l'eau utilisée est déminéralisée, bien que l'unité puisse continuer à fonctionner tant que la capacité réelle est conforme aux exigences. Avec de l'eau drainée ou drainée, les heures de fonctionnement peuvent être réduites en fonction de la qualité de l'eau.

Pour retirer le transducteur piézoélectrique:

1. renverser le corps de l'humidificateur et localiser le transducteur piézoélectrique à remplacer;
2. retirer la borne des câbles électriques de la carte pilote connectée;
3. avec une clé à douille (5,5) desserrer les écrous, retirer le transducteur et le remplacer;
4. pour remplacer le transducteur, prêter attention à l'écriture blanche (flèche): la rangée de transducteurs supérieure a l'écriture vers la droite et la rangée inférieure a l'écriture à gauche. Le transducteur doit avoir les écritures positionnées comme les transducteurs adjacents.

Attention: si le transducteur est monté tourné de 180°, les

résultats de l'erreur de montage est une réduction de la production d'eau nébulisée et un dysfonctionnement potentiel de l'humidificateur.

Remarque: le couple de serrage des écrous de fixation du transducteur doit être de 8±0,5 kg cm.

Carte de contrôle et bloc d'alimentation

Pour accéder au tableau de commande électronique et à l'alimentation électrique, il suffit de retirer le verrou latéral gauche (fig. 12.g). Pour retirer la carte de contrôle (fig 12.p):

1. dévisser et enlever les écrous et enlever la carte de contrôle;
2. pour enlever le bloc d'alimentation (Fig. 12.q), dévisser les vis et l'extraire par le haut.

12.7 Nettoyage du réservoir

Pour accéder au réservoir et effectuer les opérations de nettoyage:

A. desserrer les vis de fixation du couvercle et retirer les étriers de serrage;
B. dévisser les vis qui fixent les ventilateurs;
C. éventuellement desserrer les vis pour séparer les ventilateurs et nettoyer les filtres à air;
D. soulever le couvercle du siège afin d'avoir accès au réservoir.

Pour le nettoyage du réservoir utiliser une brosse douce.

13.1 Schéma unité version 230Vac

Fig. 13.a

13.2 Schéma unité version 110Vac

Fig. 13.b

14. CARACTÉRISTIQUES GÉNÉRALES ET MODÈLES

14.1 Modèles humidificateurs à ultrasons et caractéristiques électriques

Le tableau suivant récapitule les données électriques relatives aux tensions d'alimentation des différents modèles et aux caractéristiques fonctionnelles de chacun d'eux. Prévoir un sectionneur externe à un pôle adapté à la surtension catégorie III (IEC 60335-2-98). Certains modèles peuvent être alimentés avec des tensions différentes, avec évidemment, des absorptions et productions différentes d'eau nébulisée.

Alimentation

modèle Production d'humidité	^(2,4) kg/h (Ibs/h)Puissance	^(2) (W)Tension	^(1) (V - type)Courant	^(2) (A) alimentation Câble	^(3) (mm ^2 - AWG)
UU02RD% 2 (4.4) 180 230 0,8					0,823 - 18
UU02R1% 2 (4.4) 180 110 1,65
UU04RD% 4 (8.8) 330 230 1,5
UU04R1% 4 (8.8) 330 110 3
UU06RD% 6 (13.2) 480 230 2,1
UU06R1%	6 (13.2) 480 110 4,4
UU08RD% 8 (7.6) 690 230 3
UU08R1%	8 (17.6) 690 110 6,3

Tab. 14.a

/1 tolérance admise sur la tension nominale du réseau: -15 %, +10 %;

(2) tolérance sur les valeurs nominales : + 5 %, -10 % (EN 60335-1) seulement pour la tension 230Vac. Pour la tension 110Vac, consulter la norme UL998 ;

(3) valeurs conseillées, se référant à la pose du câble en PVC ou en caoutchouc en conduit fermé sur une longueur de 10 m (32.8 ft); il est quoi qu'il en soit nécessaire de se conformer aux réglementations en vigueur. Comme câble d'alimentation, utiliser un de ceux indiqués dans la IEC 60245, dans la IEC 60227 ou IEC 62821 pour la tension 230Vac (ex.: IEC 60245 -> type câble H**RNF ou IEC60227 -> type câble H**V-U ou IEC 62821 -> type câble H**VV-F);

(4) production d'eau nébulisée instantanée nominale max.: la production moyenne d'eau nébulisée peut être influencée par des facteurs externes comme : la température ambiante, la qualité de l'eau, le système de distribution de 'eau nébulisée.

Remarque: pour éviter des interférences, il est conseillé de enir les câbles d'alimentation séparés de ceux des sondes.

14.2 Caractéristiques techniques

Modèle	UU02R*	UU04R*	UU06R*	UU08R*
Débit kg/h (lbs/h)	2 (4.4)	4 (8.8)	6 (13.2)	8 (17.6)
N° Transducteurs	4	8	12	16
Puissance nominale (W) (2)	180	330	480	600
Application	ambiante
Pression alimentation eau bar (kPa) (psi)	1 ... 6 (100...600) (14.5...87)
Température de l'eau d'alimentation °C (°F)	5 ... 40 (41...104)
Degré de protection	IP20

Contrôleur électronique

Tension/fréquence des auxiliaires (V/Hz)	24V/50 – 60 Hz
Puissance maximale auxiliaires (VA)	3
Entrées sondes (caractéristiques générales)	Sélectionnables pour les signaux: 0...10 Vdc, 2...10 Vdc, 0...20 mA, 4...20 mAImpédance d'entrée: 20 kΩ avec des signaux: 0...10 Vdc, 2...20 Vdc100 Ω avec des signaux: 0...20 mA, 4...20 mA
Alimentations pour sondes actives (caractéristiques générales)	21 Vdc, max 150 mA
Sortie relais d'alarme (caractéristiques générales)	24 V (max 3 W)
Entrée d'activation à distance (caractéristiques générales)	Contact sans potentiel. Résistance max 100 Ω; max 5 Vdc ouvert, 7 mA fermé
Communication série	RS485 (Protocoles Carel/Modbus) 1/8 unité de charge (96 kΩ)

Conditions environnementales

Température ambiante de fonctionnement °C (°F)	1...40 (33,8...104)
Humidité ambiante de fonctionnement (% rH)	10...80

Tab. 14.b

14.3 Tableau fusibles

Cod. humidif.	Fusible d'alimentation 48 Vdc(1 fusible de type 10,3 x 38)	Fusibles d'alimentation(2 fusibles de type 5 x 20)	Fusible du transformateur 250Vac (1 fusible type 6.3 x 32 T)
UU02RD%	4 A	2.5 A	3.15 A
UU02R1% 4 A	2.5 A	3.15 A
UU04RD%	6 A	2.5 A	3.15 A
UU04R1% 6 A	3.15 A	3.15 A
UU06RD%	10 A	2.5 A	3.15 A
UU06R1%	10 A	5 A	3.15 A
UU08RD%	12 A	3.15 A	3.15 A
UU08R1%	12 A	6.3 A	3.15 A

Tab. 14.c

15. CONNEXION EN RÉSEAU

15.1 Préparations

L'unité principale est capable de contrôler le fonctionnement de maximum trois unités esclaves connectées via le réseau tLan. Pour les connexions électriques se référer au schéma à la page suivante. Les microinterrupteurs 1-3 de l'unité Main doivent être réglés tous à OFF. Chaque unité secondary doit être correctement configurée en utilisant les commutateurs suivants:

1: Régler sur ON pour la conversion du port série (M11) de RS485 à tLAN; 2/3: Adresse de l'secondary, comme le montre la figure suivante.

15.2 Logique de contrôle

L'unité Main contrôle chaque unité secondary, qui lui est connectée selon les paramètres suivants:

• activation/désactivation au fonctionnement;
• niveau de production d'eau nébulisée.

Les signaux de commande (sondes / hygrostat / régulateur externe) sont lus et gérés par l'unité Main qui ensuite gère le fonctionnement des esclaves. Le niveau de production du Main est reporté à tous les esclaves:

Ex.1: Main configuré en réglage proportionnel (voir chap. «Connexions électriques») et requête à 90 %: le Main et l'secondary moduleront 90 % de leur capacité (voir chap. «Principes de fonctionnement »).

Ex. 2: Main configuré en réglage sonde ambiante, point de consigne 50 % rH: lorsque le point de consigne est atteint le Main et tous les esclaves vont interrompre la production d'eau nébulisée.

Chaque unité (Main ou Secondary) est autonome en ce qui concerne la logique de contrôle de la production d'eau nébulisée et de toutes les autres fonctions.

15.3 Gestiondesesclavesdepuisleterminal(Main)

De l'écran principal, appuyer sur la touche PRG pendant 3 secondes et saisir le mot de passe: 90. Le terminal affichera l'état des unités asservies connectées selon la logique suivante - à partir du chiffre de gauche: État unité 1, État unité 2, État unité 3.

Le symbole 1 signifie «unité en ligne» et le symbole "signifie «unité déconnectée». Dans la Fig.1 il est illustré l'exemple de l'unité 1 en ligne (chiffre de gauche à 1) tandis que les unités 2 et 3 déconnectés (chiffre central et à droite à").

Appuyer sur la touche ENTRÉE pour accéder au menu de sélection de l'unité que l'on souhaite contrôler; utiliser les touches HAUT et BAS pour sélectionner l'unité souhaitée. La Fig.2 montre l'écran de sélection de l'unité 1.

Appuyer sur ENTRÉE pour accéder au menu de contrôle de l'unité voulue; utiliser les touches HAUT et BAS pour faire défiler les écrans suivants:

• Pourcentage de demande passée par l'unité maîtresse (Fig. 3).
• Compteur d'heures de fonctionnement (Fig.4), réinitialisé en appuyant sur UP+DOWN pendant 5 secondes (voir «paramètre d3»).
• Alarmes unitésFig.5, en cas d'absence est affiché –), réinitialisées en appuyant sur UP+DOWN pendant 5 secondes.
• état humidificateur (Enb = activé): en appuyant sur ENTER l'humidificateur est désactivé et Dis s'affiche sur la page-écran principale, pour le réactiver appuyer une nouvelle fois sur ENTER;
• point de consigne et bande proportionnelle sonde limite (SL, bL) si activée par configuration bH=1, paramètre bH disponible dans la liste des paramètres Par
• Accès au menu de configuration des paramètres (Fig.6).

Les icônes de cette page indiquent l'état de l'unité asservie sélectionnée (Fig.9)

Appuyer sur ENTER dans l'écran d'accès au menu de configuration des paramètres pour accéder à la liste des paramètres qui peuvent être modifiés (Fig.7).

La signification des paramètres est indiquée au chap. Paramètres de configuration.

Le paramètre b8 est utilisé comme délai d'attente pour la reconnaissance d'une unité hors ligne. Ce paramètre, égal à 10 s par défaut, pourrait devoir être modifié en fonction du nombre d'unités asservies connectées.

15.4 Alarmes

Sur le masque principal, l'unité maîtresse affiche la présence d'alarmes sur une unité asservie donnée avec le code ESX. X indique adresse de l'unité asservie dont l'alarme est active (Fig. 8, Alarme Unité asservie 1).

Pour connaître les détails de l'alarme en cours, il est nécessaire d'ouvrir le menu de l'unité asservie correspondante. Chaque unité gère ses propres alarmes de manière autonome, à l'exception de celles qui font référence aux signaux de commande raccordés à l'unité maîtresse, qui bloquent l'ensemble du réseau d'humidificateurs.

Alarme Description

PU Signal de commande externe non connectée OFL Superviseur déconnecté et Main en mode demande depuis série

Tab. 15.a

15.5 Contrôle de Supervision (Carel/Modbus®)

Les variables de supervision I62 et I63 (Modbus® 189 et 190) permettent d'afficher et de régler les paramètres des unités asservies. La variable I62 (Modbus 189), utilisée pour la commande de lecture/écriture d'un paramètre donné, doit être écrite comme dans le tableau suivant; en revanche, la valeur du paramètre est affichée/réglée dans la variable I63 (Modbus 190).

Si la variable est requise en lecture, la valeur sera présente dans la variable 163 (Modbus 190) après l'écriture de 162; si la variable est requise en écriture, la valeur inscrite sera celle de la variable 163, qui doit donc être écrite auparavant.

Bit 15 Modalité	Bit 13-14 adresseunité asservie	Bit 8-12 Type variable	Bit 0-7 Adresse supervision CAREL
0=Lecture1=Écriture	01 = Secondary 110 = Secondary 211 = Secondary 3	00100=Int.01000=Analog10000=Num	Ex.: 0000 1000=8

Tab. 15.a

Ex.: Écriture du paramètre P0 de l'unité asservie 2 à 70

Écriture 163 à 70

Écriture 162 à 50224

Écriture	Secondary 2	Variable entière	P0= adresse 48
1	10	00100	00110000	=1100010000110000=50224

    subgraph MAIN_UNIT: Connections
        E["M9 M10J8"] --> F["Terminal / Terminal TX/RX GND +21V GND"]
        F --> G["Active probe/Ext. Regulator (3)"]
        H["RS485 Supervisor"] --> I["GND +"]
        J["ON/OFF"] --> K["ON/OFF"]
    end

    subgraph Secondary_UNIT: Connections
        L["M11 M14"] --> M["Terminal"]
        N["TLAN (*)"] --> O["Active Probe"]
        P["ON"] --> Q["ON"]
        R["M11"] --> S["TLan (6)"]
        T["M11"] --> U["TLan (7)"]
        V["M11"] --> W["TLan (8)"]
        X["M11"] --> Y["TLan (9)"]
        Z["M11"] --> AA["TLan (10)"]
    end

    subgraph Secondary_UNIT: Connections
        AB["M11 M14"] --> AC["Terminal"]
        AD["M11"] --> AE["TLan (6)"]
        AF["M11"] --> AG["TLan (7)"]
        AH["M11"] --> AI["TLan (8)"]
        AJ["M11"] --> AK["TLan (9)"]
        AL["M11"] --> AM["TLan (10)"]
    end

    subgraph Secondary_UNIT: Connections
        AN["M11 M14"] --> AO["Terminal"]
        AP["M11"] --> AQ["TLan (6)"]
        AR["M11"] --> AS["TLan (7)"]
        AT["M11"] --> AU["TLan (8)"]
        AV["M11"] --> AW["TLan (9)"]
        AX["M11"] --> AY["TLan (10)"]
    end

    subgraph Secondary_UNIT: Connections
        AZ["M11 M14"] --> BA["Terminal"]
        BB["M11"] --> BC["TLan (6)"]
        BD["M11"] --> BE["TLan (7)"]
        BF["M11"] --> BG["TLan (8)"]
        BH["M11"] --> BI["TLan (9)"]
        BJ["M11"] --> BK["TLan (10)"]
    end

    subgraph Secondary_UNIT: Connections
        BL["M11 M14"] --> BM["Terminal"]
        BN["M11"] --> BO["TLan (6)"]
        BP["M11"] --> BQ["TLan (7)"]
        BR["M11"] --> BS["TLan (8)"]
        BT["M11"] --> BU["TLan (9)"]
        BV["M11"] --> BW["TLan (10)"]
    end

    subgraph Secondary_UNIT: Connections
        CA["M11 M14"] --> CB["Terminal"]
        CC["M11"] --> CD["TLan (6)"]
        DD["M11"] --> DE["TLan (7)"]
        FD["M11"] --> DF["TLan (8)"]
        DG["M11"] --> DH["TLan (9)"]
        DI["M11"] --> DJ["TLan (10)"]
    end

    subgraph Secondary_UNIT: Connections
        BE["M9 M9"] --> BF
        BG["M9 M9"] --> BH
        BH --> BI
        BI --> BJ
        BJ --> BK
        BK --> BL
        BL --> BM
        BM --> BN
        BN --> BO
        BO --> BP
        BP --> BR
        BR --> DA
        DA --> DB
        DB --> DC
        DC --> DW
    end

AVIS: connectez le blindage du câble série à la borne de terre (PE) de l'humidificateur Câble blindé AWG 20/22 max 10 m

15.6 Unité secondaire avec fonction de sauvegarde de l'unité principale

Pour les applications «mission critical» où la continuité de fonctionnement doit être assurée, un humiSonic secondaire peut être ajouté, afin d'effectuer la sauvegarde de l'humiSonic unité principale. L'unité de sauvegarde n'entrera en fonction qu'en cas de blocage (alarme) de l'unité principale, selon le signal de requête connecté à l'unité principale. Suivre les indications suivantes pour activer correctement la fonction de sauvegarde:

• présence de la fiche auxiliaire sur les deux unités principales et sur l'unité secondary de sauvegarde;
• câblage électrique de la sortie relais d'alarme de l'unité principale vers l'entrée auxiliaire J17 de l'unité secondaire et vice versa de la sortie relais d'alarme de l'unité secondaire vers l'entrée auxiliaire J17 de l'unité principale;

• commutateur DIP de l'unité principale et de l'unité de sauvegarde sur OFF;
  • commutateur DIP 2 ou 3 de l'unité de sauvegarde sur ON;
• signal de requête porté également à l'unité de sauvegarde;
• configuration appropriée du paramètre b0 (voir le chap. «Paramètres de configuration» Tab. 7.c) sur l'unité principale et sur l'unité de sauvegarde, afin de
• activer la fonction de sauvegarde sur les deux;
• activer sur les deux le relais d'alarme en présence d'alarmes.

Note: le corps connecteur nécessaire à l'entrée J17 est de type Molex Minifit mâle à deux vis, avec des terminaux de type Molex 5556-T femelle.

Quand l'unité principale n'est ni hors alimentation, ni en état d'alarme (contact relais d'alarme fermé), l'afficheur de l'unité de sauvegarde présente le message de désactivation «b ---» dans le masque principal, en alternance avec le signal de demande/mesure de l'humidité.; au contraire, quand le contact relais d'alarme de l'unité principale est ouvert, l'unité de sauvegarde reçoit l'autorisation de produire.

Quand l'unité de sauvegarde est hors alimentation ou en état d'alarme, sur l'écran de l'unité principale le signal «-bu» s'affiche (voir le tableau des alarmes), ce qui signifie que l'unité de sauvegarde n'est pas disponible.

Index

1. EINFÜHRUNG 5
