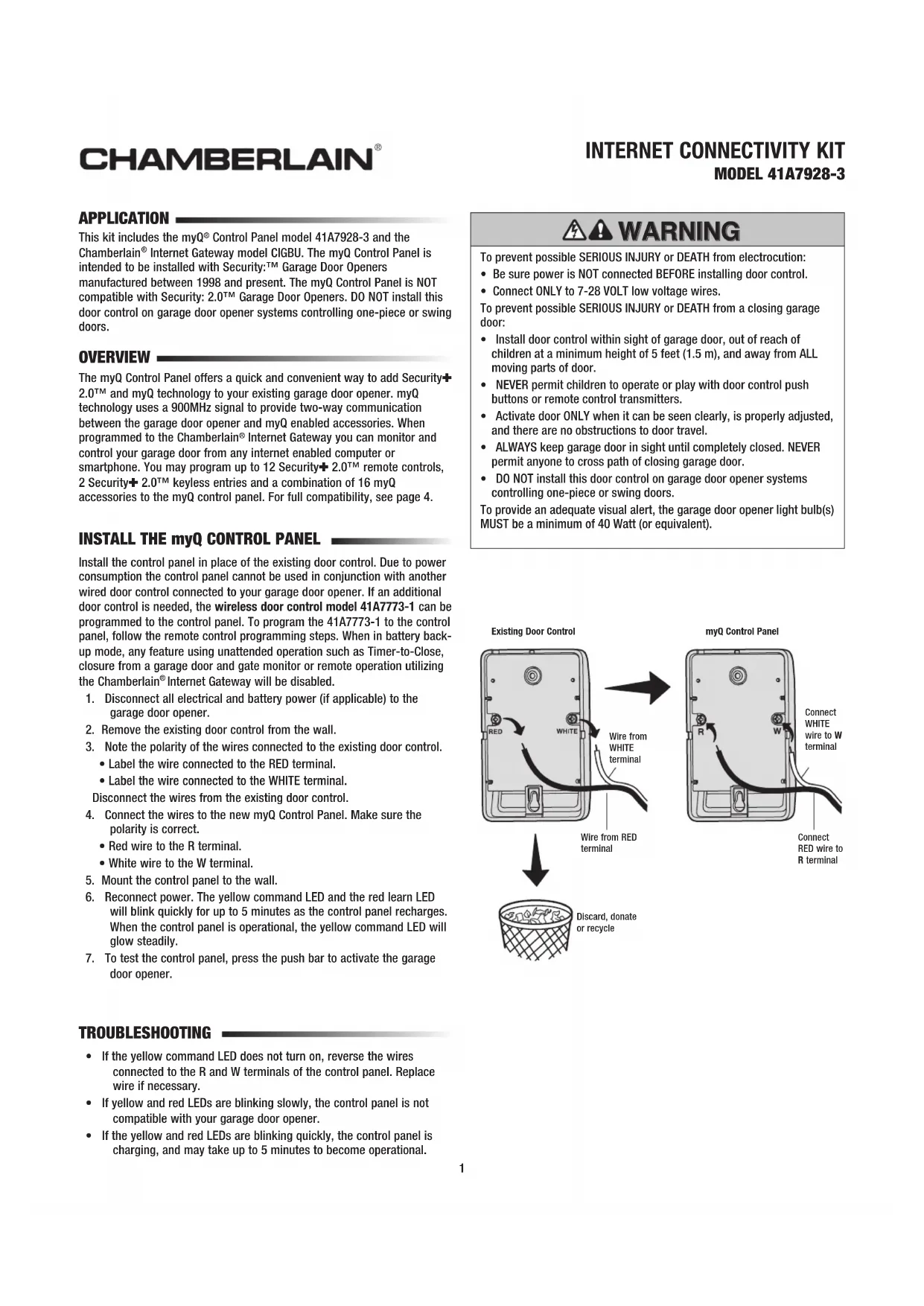

Pour éviter le risque de BLESSURES GRAVES ou LA MORT par électrocution :

• Veillez à couper le courant AVANT d'installer la commande de porte.

• Ne raccordez UNIQUEMENT qu'à des fils basse tension de 7-28 VOLTS. Pour éviter le risque de BLESSURES GRAVES ou LA MORT par une porte de garage en cours de fermeture :

• Installez la commande de porte en vue de la porte de garage, hors de la portée des enfants à une hauteur d'au moins 1,5 m et à distance de TOUTES les pièces mobiles de la porte.

• NE permettez JAMAIS à un enfant de manipuler ou de jouer avec les boutons de la commande de porte ou un poste émetteur à télécommande.

• Ne faites fonctionner la porte UNIQUEMENT que lorsqu'elle est clairement visible, est correctement ajustée et ne rencontre aucune obstruction durant sa course.

• Gardez TOUJOURS la porte de garage en vue jusqu'à sa fermeture complète. NE laissez PERSONNE traverser la trajectoire de la porte de garage en cours de fermeture.

• N'installez PAS cette commande sur les ouvre-portes de garage qui commandent des portes rigides ou à pivotement. Pour fournir une alerte visuelle adéquate, les ampoules de l'ouvre-porte de garage doivent avoir une tension d'au moins 40 watts (ou l'équivalent). ATTENTION ATTENTION ATTENTION ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Cet ensemble comprend le panneau de commande myQ

, modèle 41A7928-3, et le modèle de passerelle Internet CIGBU de Chamberlain

. Le panneau de commande myQ est destiné à être installé avec les ouvre-portes de garage Security:™ fabriqués entre 1998 et le présent. Le panneau de commande myQ n'est PAS compatible avec les ouvre-portes de garage Security: 2.0™. N'installez PAS cette commande sur les ouvre-portes de garage qui commandent des portes rigides ou à pivotement. APPLICATION Le panneau de commande myQ offre un moyen rapide et pratique d'ajouter la technologie Security: 2.0™ et myQ à votre ouvre-porte de garage. La technologie myQ utilise un signal de 900 MHz pour fournir une communication bidirectionnelle entre l'ouvre-porte de garage et les accessoires myQ. Lorsqu'il est programmé à la passerelle Internet Chamberlain

, vous pouvez surveiller et contrôler votre porte de garage à partir de n'importe quel ordinateur doté d'Internet ou d'un téléphone intelligent. Vous pouvez programmer jusqu'à 12 télécommandes Security: 2.0™, 2 dispositifs de télédéverrouillage Security: 2.0™ et une combinaison de 16 accessoires myQ pour le panneau de commande myQ. Pour la compatibilité complète, voir la page 12.

Installez le panneau de commande à la place de l'ancienne commande de porte. En raison de la consommation d'énergie, le panneau de commande ne peut pas être utilisé en conjonction avec une autre commande de porte câblée qui est raccordée à votre porte de garage. Si une commande de porte supplémentaire est nécessaire, le modèle de commande de porte sans fil 41A7773-1 peut être programmé pour le panneau de commande. Pour programmer le 41A7773-1 au panneau de commande, suivez les étapes de programmation de la télécommande. Lorsque la batterie est en mode de secours, toute fonction sans surveillance, comme la minuterie de fermeture, la fermeture au niveau d'une porte de garage et d'un moniteur de portail ou une télécommande utilisant la passerelle Internet Chamberlain

1. Déconnectez l’alimentation électrique et les piles (le cas échéant)

connectées à l’ouvre-porte de garage.

2. Retirez la commande de porte existante du mur.

3. Notez la polarité des fils reliés à la commande de porte existante.

• Étiquetez le fil relié à la borne ROUGE.

• Étiquetez le fil relié à la borne BLANCHE. Débranchez les fils de la commande de porte existante.

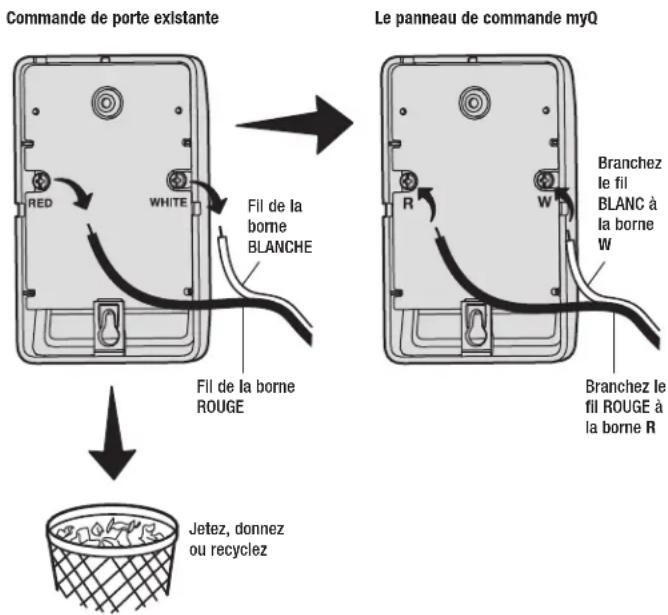

4. Branchez les fils du panneau de commande myQ neuf. Assurez-vous que la

• Le fil rouge à la borne rouge.

• Le fil blanc à la borne blanche.

5. Montez le panneau de commande sur le mur.

6. Rétablissez le courant. Le témoin DÉL jaune de la commande et le témoin

DÉL d'apprentissage rouge clignotent rapidement pendant 5 minutes, au maximum, pendant que le panneau de commande se recharge. Lorsque le panneau de commande est opérationnel, le témoin DÉL jaune de la commande reste allumé.

7. Afin de tester le panneau de contrôle, appuyez sur la touche de commande

pour activer la porte de garage. INSTALER LE PANNEAU DE COMMANDE myQ Commande de porte existanteJetez, donnez ou recyclezFil de la borne ROUGEBranchez le fil ROUGE à la borne RFil de la borne BLANCHEBranchez le fil BLANC à la borne Le panneau de commande myQ

• Si le témoin DÉL jaune de la commande ne s'allume pas, inversez les fils reliés aux bornes rouge et blanche du panneau de commande. Remplacez le fil, au besoin.

• Si les témoins DÉL jaune et rouge clignotent lentement, le panneau de commande n'est pas compatible avec votre ouvre-porte de garage.

• Si les témoins DÉL jaune et rouge clignotent rapidement, le panneau de commande se recharge et il lui faudra jusqu'à 5 minutes pour devenir opérationnel. DÉPANNAGE10 La passerelle Internet Chamberlain

vous donne le contrôle de votre ouvre-porte de garage à partir de votre ordinateur relié à Internet ou d'un téléphone intelligent.

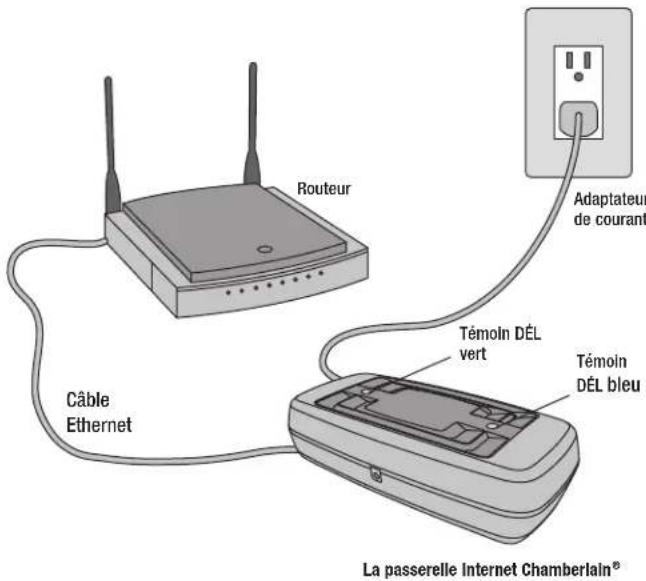

à un routeur à l’aide du câble Ethernet. Si vous n’avez accès qu’à un signal Wi-Fi, et non à routeur, vous devez utiliser un adaptateur Ethernet sans fil (non fourni) pour vous connecter à Internet.

sur le secteur. Les témoins DÉL de couleur bleue et verte clignoteront pendant un moment, puis le témoin DÉL vert s’éclairera de manière constante.

Sur votre ordinateur, rendez-vous sur www.mychamberlain.com et suivez les instructions pour créer un compte. Utilisez un ordinateur pour cette étape; vous ne pouvez pas créer votre compte sur un appareil mobile.

en saisissant le numéro de série qui est sur l’étiquette collée au bas de l’appareil. 4 PROGRAMMER LE PANNEAU DE COMMANDE myQ SUR LA PASSERELLE INTERNET CHAMBERLAIN

4.1. Cliquez sur « Manage Places>Add New Device>Garage Door Opener », puis suivez les instructions (Gérer les endroits>Ajouter nouvel appareil>Ouvre- porte de garage).

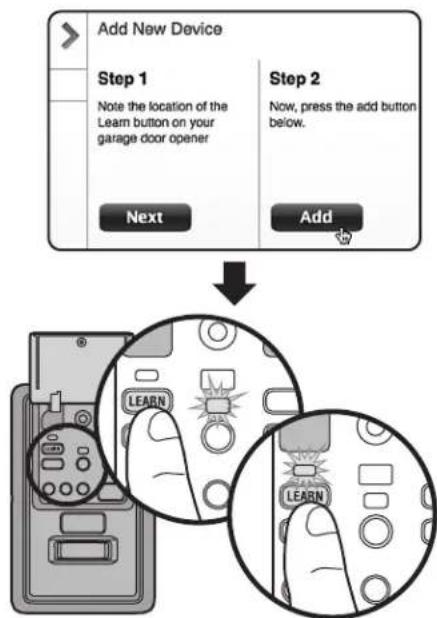

4.2 Une fois que vous cliquez sur ADD (Ajouter), vous aurez 3 minutes pour

appuyer deux fois sur le bouton LEARN (Apprentissage) du panneau de commande myQ. Le témoin DÉL d'apprentissage rouge s'allume.

4.3 Le témoin DÉL d'apprentissage rouge s'éteint lorsque la programmation est

terminée. Le témoin DÉL bleu de la passerelle Internet Chamberlain

s’éclairera pour indiquer que l’apprentissage d’un appareil vient d’être effectué. Une fois que l’apprentissage du panneau de commande est terminé, celui-ci apparaîtra sur votre écran et vous pourrez ensuite nommer l’appareil (par ex. Mon panneau de commande, etc.).

4.4 Cliquez sur SAVE (Enregistrer).

Le panneau de commande a maintenant été programmé sur la passerelle Internet et la porte de garage peut maintenant être contrôlée depuis un ordinateur ou un appareil mobile. Suivre la même procédure pour ajouter d’autres appareils myQ. TÉLÉCHARGER L’APPLICATION POUR TÉLÉPHONE INTELLIGENT Visitez la boutique d’applications de votre téléphone intelligent pour télécharger l’application myQ. Cette application vous permet de surveiller et contrôler votre ouvre-porte de garage et vos appareils myQ. Vous pouvez aussi ajouter ou supprimer vos autres appareils myQ.

Routeur Câble Ethernet Adaptateur de courant Témoin DÉL vert Témoin DÉL bleu

www.mychamberlain.com Après la mise sous tension, les témoins DÉL indiqueront le statut de la passerelle Internet Chamberlain

a une adresse IP et est connectée à Internet.

• Voyant VERT clignotant de manière répétée : la passerelle Internet Chamberlain

a une adresse IP, mais n’accède pas à Internet. Vérifier les paramètres de votre routeur et vos connexions Internet.

• Voyant VERT éteint : le routeur ne transmet pas d’adresse IP à la passerelle Internet Chamberlain

. Vérifier les paramètres de votre routeur et vos connexions Internet. DÉPANNAGE11

Appuyez sur la barre de poussée pour ouvrir ou fermer la porte. ÉCLAIRAGE Appuyez sur la touche Éclairage (LIGHT) pour allumer ou éteindre l'éclairage de l'ouvre-porte de garage. L'éclairage continue à fonctionner jusqu'à ce qu'on appuie de nouveau sur la touche LIGHT ou jusqu'à ce que l'ouvre-porte est activé. Lorsque l'ouvre-porte a été activé, l'éclairage s'éteint après une période de temps préréglée (réglage en usine : 4-1/2 minutes). La touche LIGHT ne contrôle pas l'éclairage pendant que la porte est en mouvement. Pour modifier la période de temps pendant laquelle l'éclairage de l'ouvre-porte de garage restera allumé : Appuyer sur le bouton « LOCK » et le maintenir enfoncé jusqu'à ce que l'éclairage de l'ouvre-porte de garage clignote. L'intervalle de temps est indiqué par le nombre de clignotements.

DÉTECTEUR DE MOUVEMENT

Cette fonction actionne automatiquement l'éclairage de l'ouvre-porte de garage lors de la détection d'un mouvement. L'éclairage s'allume et reste allumé pendant une période prédéterminée, puis s'éteint. Activer/Désactiver : Faire glisser le commutateur du détecteur de mouvement sur ACTIVÉ ou DÉSACTIVÉ. MINUTERIE DE FERMETURE (TIMER-TO-CLOSE - TTC) REMARQUE : N'installez PAS cette commande sur les ouvre-portes de garage qui commandent des portes rigides ou à pivotement. La fonction TTC ferme automatiquement la porte après un temps spécifié (1, 5 ou 10 minutes). Lorsque la fonction TTC a été définie et la porte est ouverte, le témoin DÉL de l'intervalle de fermeture sélectionné clignotera et commencera à compter à rebours avant la fermeture de la porte. Le panneau de commande émettra un bip et les lumières de l’ouvre-porte de garage clignoteront avant de fermer la porte. La fonction TTC sera désactivée si la porte du garage rencontre deux obstructions consécutives ou si les détecteurs inverseurs de sécurité sont mal installés. La porte de garage remonte et restera ouverte TANT QUE les obstructions ne seront pas enlevées ou que les détecteurs inverseurs de sécurité ne seront pas correctement FONCTIONS

1 ½ Minutes 2 ½ Minutes 3 ½ Minutes 4 ½ Minutes installés. Lorsque l'obstruction a été enlevée ou que les détecteurs inverseurs de sécurité ont été alignés, la porte se ferme après activation de l'ouvre-porte de garage. Activer : Appuyer sur le bouton « ON » et le maintenir enfoncé jusqu'à ce que l'une des DEL du TTC s'allume. Puis appuyer sur le bouton « ON » à nouveau pour parcourir les options d'intervalles de temps (la DEL du TTC correspondant s'allume pour chaque intervalle de temps). Les ampoules de l'ouvre-porte de garage clignotent en guise de confirmation. Désactiver : Appuyer sur le bouton « OFF » et le maintenir enfoncé jusqu'à ce que les DEL du TTC s'éteignent et que le moteur émette un bip. Maintenir temporairement la porte ouverte (suspendre le TTC) : Appuyer sur le bouton « HOLD OPEN » puis le relâcher. Appuyer à nouveau sur le bouton « HOLD OPEN » pour que le TTC fonctionne à nouveau normalement. VERROUILLAGE Activer* : Appuyer sur le bouton « LOCK » et le tenir enfoncé pendant 2 secondes. Le DEL de commande clignote tant que la fonction de verrouillage est activée et, pendant ce temps, vous ne pourrez pas commander la porte avec votre télécommande portative. Désactiver : Appuyer à nouveau sur le bouton « LOCK » et le tenir enfoncé pendant 2 secondes. La DEL de commande cesse de clignoter et le fonctionnement normal reprend.

• Votre clavier de marque Chamberlain

continuera à fonctionner quand le « LOCK » (verrouillage) sera activé. SUPPRIMER DES DISPOSITIFS DE LA MÉMOIRE Effacer toutes les télécommandes et les commandes de télédéverrouillage:

1. Appuyer sur le bouton Learn de l'ouvre-porte de garage et le maintenir

enfoncé jusqu’à ce que le témoin DEL du bouton Learn s’éteigne (environ 6 secondes). Tous les codes de la télécommande et de la commande de télédéverrouillage et sont maintenant effacés. Reprogrammer tout accessoire que vous souhaitez utiliser. REMARQUE : La suppression des télécommandes et des dispositifs de télédéverrouillage à partir du panneau de commande ne les supprimera pas de l'ouvre- porte de garage. Vous devez effacer la mémoire de l'ouvre-porte de garage séparément. Effacer toutes les dispositifs (Compris les accessories permis de myQ):

1. Appuyer sur le bouton Learn de l'ouvre-porte de garage et le maintenir

enfoncé jusqu’à ce que le témoin DEL du bouton Learn s’éteigne (environ 6 secondes).

2. Appuyer immédiatement sur le bouton Learn et le maintenir enfoncé une

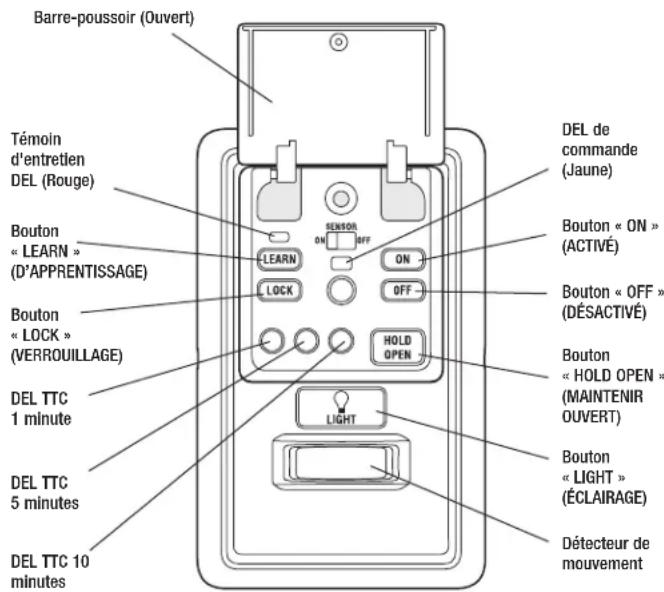

nouvelle fois jusqu'à ce que le témoin DEL du bouton Learn s'éteigne. Tous les codes sont maintenant effacés. Reprogrammer tout accessoire que vous souhaitez utiliser. Bouton « LIGHT » (ÉCLAIRAGE) DEL TTC 1 minute DEL TTC 5 minutes DEL TTC 10 minutes Bouton « ON » (ACTIVÉ) DEL de commande (Jaune) Bouton « OFF » (DÉSACTIVÉ) Bouton « HOLD OPEN » (MAINTENIR OUVERT) Détecteur de mouvement Bouton « LEARN » (D’APPRENTISSAGE) Témoin d'entretien DEL (Rouge) Bouton « LOCK » (VERROUILLAGE) Barre-poussoir (Ouvert)COMPOSEZ LE NUMÉRO SANS FRAIS SUIVANT POUR LE SERVICE CLIENTÈLE : 1-800-528-9131 www.chamberlain.com AVIS: Les règles de la FCC et/ou d’Industrie Canada (IC) interdisent tout ajustement ou toute modification de ce récepteur. IL N’EXISTE AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR L’UTILISATEUR. Tout changement ou toute modification non expressément approuvé par la partie responsable de la conformité peut avoir pour résultat d'annuler l'autorité de l'utilisateur de faire fonctionner l'équipement. Cet appareil est conforme aux dispositions de la partie 15 du règlement de la FCC et de l'norme IC RSS-210. Son utilisation est assujettie aux deux conditoins suivantes: (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence recue, y compris une interférence pouvant causer un fonctionnement non souhaité. Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. ACCESSOIRES COMPATIBLES

GARANTIE LIMITÉE D'UN AN

La société Chamberlain Group, Inc. garantit à l’acheteur initial que le produit est exempt de tout défaut de matériaux ou de fabrication pendant une période d’un an à compter de la date d’achat. GARANTIE ACCESSOIRES SECURITY: 2.0™: ACCESSOIRES myQ: Modèle 950ESTD Télécommande à 1 touche Modèle WSLCEV/WSLCEVC Commutateur de télécommande d'éclairage Modèle 953ETSD Télécommande à 3 touches Modèle PILCEV/PILCEVC Télécommande de l'éclairage Modèle 956EV/956EVC Mini-télécommande à 3 touches Modèle 953EV/953EVC Télécommande à 3 touches Modèle 940ESTD Ouvre-porte sans fi l et sans clé Modèle 940EV/940EVC Ouvre-porte sans fi l et sans clé NIP

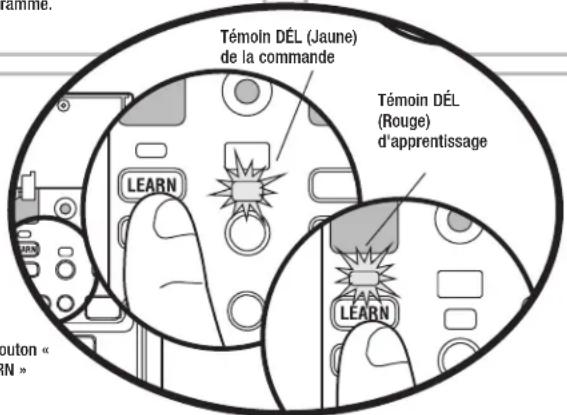

1. Appuyez deux fois sur le bouton

« LEARN » (apprentissage) du panneau de commande. Le témoin DÉL d'apprentissage rouge s'allumera.

2. Appuyer sur le bouton de la

télécommande qui fera fonctionner votre porte de garage.

3. L'éclairage de l'ouvre-porte de garage

clignote (ou deux déclics se font entendre) une fois que le code a été programmé.

1. Appuyez deux fois sur le bouton « LEARN » (apprentissage) du

panneau de commande. Le témoin DÉL d'apprentissage rouge s'allumera.

2. Introduire un numéro d'identification personnelle (NIP) à quatre

chiffres de votre choix sur le pavé numérique. Appuyer ensuite sur le bouton « ENTER ».

3. L'éclairage de l'ouvre-porte de garage clignote (ou deux déclics

se font entendre) une fois que le code a été programmé.

Le bouton « LEARN » Le bouton « LEARN » Modèle PILCEV/PILCEVC Télécommande de l'éclairage Le module d'éclairage peut être synchronisé avec les ampoules de l'ouvre-porte de garage. Modèle WSLCEV/WSLCEVC Commutateur de télécommande d'éclairage Le module d'éclairage peut être synchronisé avec les ampoules de l'ouvre-porte de garage. ACCESSOIRES myQ ACTIVÉS

1. Appuyez deux fois sur le bouton

« LEARN » (apprentissage) du panneau de commande. Le témoin DÉL d'apprentissage rouge s'allumera.

2. Appuyez sur le bouton « LEARN »

du panneau de commande myQ.*

• Les accessoires myQ peuvent être programmés pour la passerelle Internet Chamberlain

ou le panneau de commande myQ. Pour obtenir des instructions sur la programmation de la passerelle Internet, reportez-vous au manuel. Des accessoires variés (disponibles séparément) peuvent être programmés sur le panneau de commande myQ. © 2021, The Chamberlain Group, Inc. All Rights Reserved Todos los derechos reservados 114-5694-000 Tous droits réservés. Témoin DÉL (Jaune) de la commande Témoin DÉL (Rouge) d'apprentissage
