Tipo de producto	Kit de control de puerta de garaje con conectividad a Internet (myQ)
Marca	Chamberlain
Modelo	041A79283MC
Contenido del kit	Panel de control myQ (modelo 41A7928-3) y pasarela de Internet Chamberlain CIGBU
Alimentación del panel de control	7-28 V CC mediante cables de baja tensión desde el abridor de puerta
Alimentación de la pasarela de Internet	100-240 V CA mediante adaptador de corriente (incluye cable Ethernet)
Compatibilidad	Abridores de puerta Chamberlain Security+™ (1998 hasta hoy); no compatible con Security+ 2.0™
Frecuencia de comunicación myQ	900 MHz
Funciones principales	Barra de empuje apertura/cierre, control de iluminación, detector de movimiento, temporizador de cierre (TTC), bloqueo, programación de controles remotos y teclados, control mediante aplicación myQ
Número máximo de accesorios programables	12 controles remotos Security+ 2.0™, 2 dispositivos de desbloqueo remoto, 16 accesorios myQ (combinación)
Iluminación del abridor de puerta	Activación por detector de movimiento o botón LIGHT; duración ajustable de 1½ a 4½ minutos
Temporizador de cierre (TTC)	Cierre automático después de 1, 5 o 10 minutos; desactivación temporal
Control remoto	Mediante aplicación myQ en smartphone (iOS/Android) o sitio web mychamberlain.com
Conexión a Internet requerida para la pasarela	Ethernet RJ45 (adaptador Wi-Fi no incluido si es necesario)
Altura de instalación mínima	1,5 m del suelo, fuera del alcance de los niños
Instrucciones de seguridad importantes	Cortar la corriente antes de la instalación; no usar en puertas rígidas o pivotantes; siempre supervisar la puerta hasta el cierre completo
Mantenimiento	Limpiar con un paño suave y seco; no usar productos químicos o abrasivos
Piezas de repuesto / Reparabilidad	Ninguna pieza reparable por el usuario; contactar al servicio al cliente para cualquier intervención
Garantía	1 año limitada (defectos de material y fabricación)
Servicio al cliente	1-800-528-9131 (sin cargo); www.chamberlain.com
Certificaciones	FCC Parte 15, IC RSS-210, Clase B (NMB-003 Canadá)

Preguntas frecuentes - 041A79283MC CHAMBERLAIN

¿Cómo instalar el panel de control myQ?

Primero corte la alimentación del abridor. Retire el antiguo control mural anotando la polaridad de los cables (rojo y blanco). Conecte los cables del nuevo panel a los terminales correspondientes (rojo con rojo, blanco con blanco). Monte el panel en la pared al menos a 1,5 m de altura. Restablezca la corriente: el LED amarillo parpadea durante la recarga (hasta 5 min), luego permanece encendido. Pruebe presionando la barra de empuje.

¿Mi abridor de puerta es compatible con este panel de control?

El panel de control myQ es compatible con los abridores de puerta Chamberlain Security+™ fabricados entre 1998 y hoy. NO es compatible con los modelos Security+ 2.0™. Si los LED amarillo y rojo parpadean lentamente, el abridor no es compatible.

¿Cómo programar un control remoto en el panel de control?

Presione dos veces el botón LEARN del panel de control (el LED rojo se enciende). Luego, presione el botón del control remoto deseado. La iluminación del abridor parpadea (o se escuchan dos clics) para confirmar la programación. Puede programar hasta 12 controles remotos Security+ 2.0.

¿Cómo activar la función de bloqueo (LOCK)?

Presione el botón LOCK y manténgalo presionado durante 2 segundos. El LED de control parpadea para indicar que el bloqueo está activo. En modo bloqueado, los controles remotos portátiles no pueden accionar la puerta (excepto los teclados Chamberlain). Para desactivar, repita la operación.

El temporizador de cierre (TTC) no funciona, ¿qué hacer?

Asegúrese de que los detectores inversores de seguridad estén correctamente instalados y alineados. Si la puerta encuentra dos obstrucciones consecutivas, la función TTC se desactiva. Verifique también que la puerta no sea rígida o pivotante (TTC incompatible). Para reactivar TTC, presione ON hasta que un LED se encienda, luego presione nuevamente para elegir el intervalo.

¿Cómo conectar la pasarela de Internet Chamberlain al Wi-Fi?

La pasarela de Internet requiere una conexión Ethernet por cable mediante un cable RJ45. Si solo tiene señal Wi-Fi, debe usar un adaptador Ethernet inalámbrico (no incluido). Enchufe la pasarela a la corriente: el LED verde se enciende fijo cuando la conexión a Internet está establecida. Cree una cuenta en www.mychamberlain.com (desde un ordenador) y registre la pasarela con su número de serie.

¿Puedo controlar mi puerta de garaje desde mi smartphone?

Sí, después de instalar la pasarela de Internet Chamberlain y crear una cuenta myQ, descargue la aplicación myQ desde App Store o Google Play. Así podrá abrir/cerrar la puerta, monitorear su estado y programar alarmas. Asegúrese de que el panel de control esté programado en la pasarela (siga los pasos en el manual).

¿Qué hacer si el LED amarillo del panel de control no se enciende?

Verifique el cableado: los cables rojo y blanco deben estar conectados a los terminales correspondientes. Si es necesario, invierta los cables. Si el problema persiste, reemplace los cables por otros de calibre adecuado. Si los LED amarillo y rojo parpadean lentamente, el abridor no es compatible. Si parpadean rápidamente, el panel se está recargando (espere hasta 5 min).

¿Cómo borrar todos los códigos de los controles remotos de la memoria?

Presione el botón LEARN del abridor de puerta (no del panel de control) y manténgalo presionado durante aproximadamente 6 segundos hasta que el LED se apague. Todos los controles remotos y dispositivos de desbloqueo remoto se borran. Para borrar también los accesorios myQ, repita la operación inmediatamente después (presione nuevamente 6 segundos).

¿Qué hacer si mi aplicación myQ no logra conectarse?

Verifique que la pasarela de Internet esté correctamente enchufada y que su LED verde esté encendido fijo. Si el LED verde parpadea, la pasarela tiene una dirección IP pero no accede a Internet: verifique su enrutador y conexión. Si el LED está apagado, el enrutador no asigna una dirección IP. Asegúrese también de que el panel de control esté bien programado en la pasarela (consulte el manual). Contacte al servicio al cliente si es necesario.

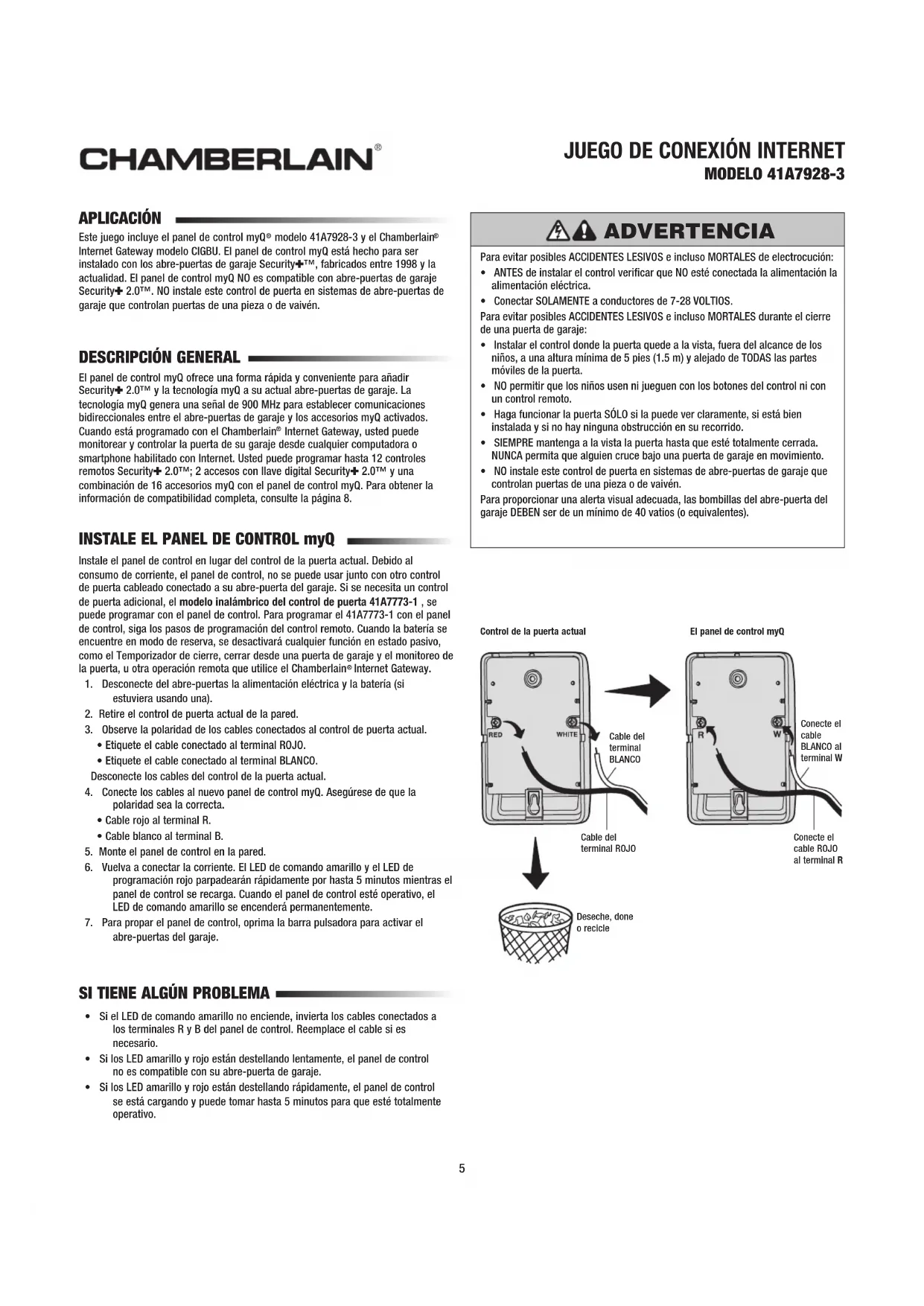

MANUAL DE USUARIO 041A79283MC CHAMBERLAIN

Este jeu incluye el panel de control myQ® Modelo 41A7928-3 y el Chamberlain® Internet Gateway modelo ClGBU. El panel de control myQ está hecho para ser instalado con los abre-puertas de garaje Security+TM, fabricados entre 1998 y laactualidad. El panel de control myQ NO es compatible con abre-puertas de garaje Security+ 2.0TM. NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaiven.

DESCRIPICION GENERAL

El panel de control myQ offre una forma rápida y Conveniente paraañadir Security +2.0^TM y la Tecnología myQ a su actual abre-puertas de garaje. La Tecnología myQ genera una SERIAL de 900 MHz para establishar comunicaciones bidirecciones entre el abre-puertas de garaje y los accesos myQactivados. Cuando está programado con el Chamberlain® Internet Gateway, usted pueda monitorear y controlar la puerta de su garaje desde在哪quier computadora o smartphone habilitado con Internet. Usted pueda programar hasta 12 controles remotos Security +2.0^TM ; 2 accesos con llave digital Security +2.0^TM y una combinación de 16 accesos myQ con el panel de control myQ. Para Obtener la información de compatibiliidad completa, consulte la página 8.

INSTALE EL PANEL DE CONTROL myQ

Instale el panel de control en lugar del control de la puerta actual. Debido al consumo de corriente, el panel de control, no se可以选择 usar uno control de puerta cableado conectado a su abre-puerta del garaje. Si se necesita un control de puerta adicional, el modelo inalámbrico del control de puerta 41A7773-1, se pueda programar con el panel de control. Para programar el 41A7773-1 con el panel de control, siga los pasos de programación del control remoto. Cuando la bateria se enquirytre en modo deresherva, se desactivar qualquiermericanmente en estado pasivo, como el Temporizador de cierra, cerrar desde una puerta de garaje y el monitoreo de la puerta, u other operation remota que utilise el Chamberlain® Internet Gateway.

1. Desconnecte del afore-puertas la alimentacion electrica y la bateria (si estuviera usinguna).
2. Retire el control de puerta actual de la pared.

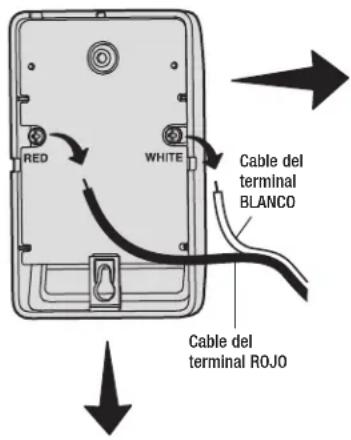

3. Observe la polaridad de los cables conectados al control de puerta actual.

4. Etiquete el cable conectado al terminal ROJO.

5. Etiquete el cable conectado al terminal BLANCO.

Desconecte los cables del control de la puerta actual.

1. Conecte los cables al nuevo panel de control myQ. Asegürese de que la polaridad sea la correcta.

2. Cable rojo al terminal R.

3. Cable bianco al terminal B.

4. Monte el panel de control en la pared.

5. Vuelva a conectar la corriente. El LED de commando amarillo y el LED de programacion rojo parpadearánrapidamente por hasta 5mnitos,mienes el panel de control se recarga.Cuando el panel de control este operativo,el LED de commando amarillo se encendera permanentemente.
6. Para propar el panel de control, oprima la barra pulsadora para activar el abre-puertas del garaje.

SI TIENE ALGUN PROBLEM

• Si el LED de commando amarillo no enciende, invierta los cables conectados a los terminals R y B del panel de control. Reemplace el cable si esnecessary.
• Si los LED amarillo y rojo está destellando lentamente, el panel de control no es compatible con su abre-puerta de garaje.
• Si los LED amarillo y rojo está destellando rápidamente, el panel de control se está cargando y puedaizar hasta 5 horas para que esté totalmente operativo.

ADVERTENCIA

Para evitar posibles ACCIDENTES LESIVOS e incluso MORTALES de electrocución:

• ANTES de instalar el control verificar que NO está connectada la alimentación la alimentación electrónica.
• Conectar SOLAMENTE a conductores de 7-28 VOLTIOS.

Para registrar posibles ACCIDENTES LESNOS e inclujo MORTALES durante el ciere de una puerta de garaje:

• Instalar el control sobre la puerta queke a la vista, fuera del alcance de los niños, a una alta minima de 5 pies (1.5 m) y alejado de TODAS las partes moviles de la puerta.
• NO permitir que los niños usen ni juguen con los botones del control ni con un control remot.
• Haga的功能la puerta SóL0 si la pueda ver claramente, si está bien instalada y si no hay ninguna obstruccion en su recorro.
  SIEMPRE mantenga a la vista la puerta hasta que este totalmente cerrada. NUNCA permita que alguien cruce bajo una puerta de garaje en movimiento
• NO instale este control de puerta en sistemas de afore-puertas de garaje que controlan puertas de una pieza o de vaivén.

Para proportionsar una alerta visual adecuada, las bombillas del abre-puerta del garaje DEBEN ser de un minimo de 40 varios (o equivalentes).

Control de la puerta actual

Deutsche, done o recicle

El panel de control myQ

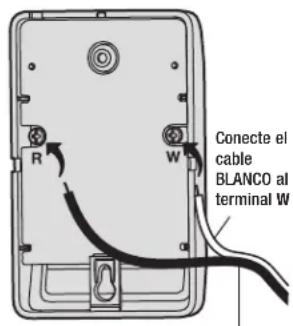

Conecte el cable ROJO at terminal R

INSTALE EL CHAMBERLAIN® INTERNET GATEWAY

El Chamberlain® Internet Gateway le da el control de su puerta de garaje desde su computadora o smartphone conectado a Internet.

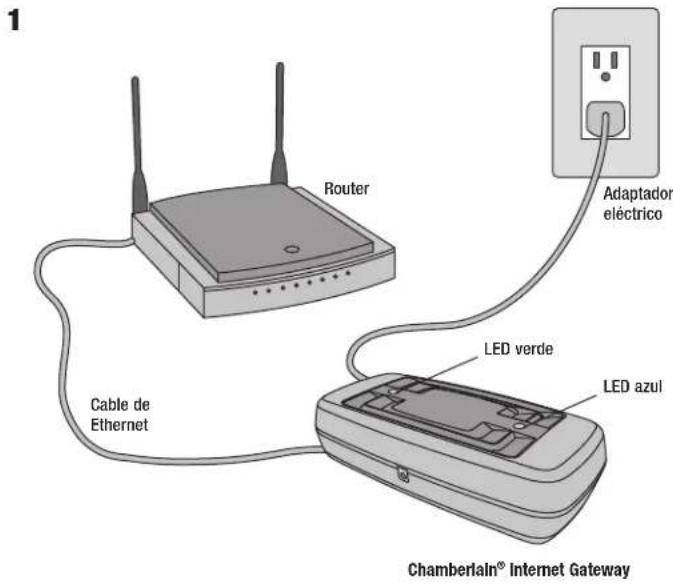

1 CONECTE EL CHAMBERLAIN® INTERNET GATEWAY

1.1 Conecte el Chamberlain © Internet Gateway a un router con el cable de Ethernet. Si solo Tiene acceso a una senal Wi-Fi y no a un router, deben utiliser un adaptorado de red inalámbrico (no incluido) para conectarse a Internet.
1.2 Conecte el Chamberlain © Internet Gateway a la corrente. Los LED azul y verde parpadearánmomentaneamente y bajo, el LED verde se iluminará porcomplete.

2 CREE UNA CUENTA

Desesu computadora, ingrese a www.mychamberlain.com y siga las instrucciones para crear una cuenta. Utilice una computadora para realizar este paco; no pode create una cuenta desde undispositivomovil.

3 REGISTRE EL CHAMBERLAIN® INTERNET GATEWAY

Registre el Chamberlain © Internet Gateway ingressando el numero de series de la etiqueta que se encuesta en la parte inferior del dispositivo.

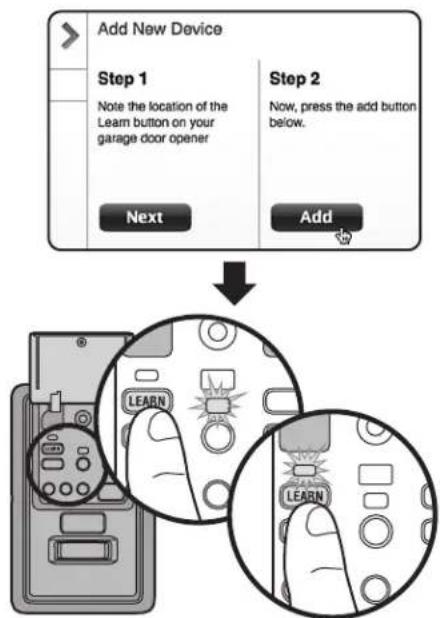

4 PROGRAME EL PANEL DE CONTROL myQ AL CHAMBERLAIN INTERNET GATEWAY

4.1. Haga ticn en "Administrar lugares >Agregar nuevo dispositivo >Abre-puerta del garaje" ("Manage Places>Add New Device>Garage Door Opener") y siga las instrucciones.
4.2. Una vez que hagablick en AGREGAR (ADD), tendrá 3 horas para presionar el botón PROGRAMAR (LEARN) dos vezes en el panel de control myQ. El LED de programación rojo se encenderá.
4.3. El LED de programación rojo se apagará cuando se haya completado la programación. El LED azul en el Chamberlain® Internet Gateway se encenderá para indicar que se ha programado un dispositivo. Una vez que el panel de control está programado, aparecerá en su pantalla, entones Podráponerle un nombre al dispositivo (p. ej., Mi panel de control, etc.).

4.4 Haga cli en GUARDAR (SAVE).

El panel de control ya ha sido programado a la puerta de enlace a Internet y la puerta del garaje ya pueda ser controlada desde una computadora o smartphone. Siga los siguientes pasos parar agragarthersdispositivos myQ.

DESCARGAR LA APLICACION PARA SMARTPHONES

Visite la Tienda de aplicaciones para su smartphone para descargar la aplicacion myQ. Con la aplicacion podra monitorar y controlar su abre-puertas de garaje y dispositivos myQ. también podra/agregar o eliminarthers accesos myQ.

SI TIENE ALGUN PROBLEM

Después de encenderlo, las luces LED做不到 el estado del Chamberlain® Internet Gateway.

Luz VERDE sólida - Indica que el Chamberlain Internet Gateway Tiene una direccion IP y está conectado a Internet.
- Luz VERDE parpadeante - Indica que el Chamberlain Internet Gateway Tiene una direccion IP, pero que no可以选择 acceder a Internet. Revise las configuraciones de su router y las conexiones a Internet.
Luz VERDE apagada - Indica que el router no está proporcionando una direccion IP al Chamberlain® Internet Gateway. Revise las configuraciones de su router y las conexiones a Internet.

3

2

4

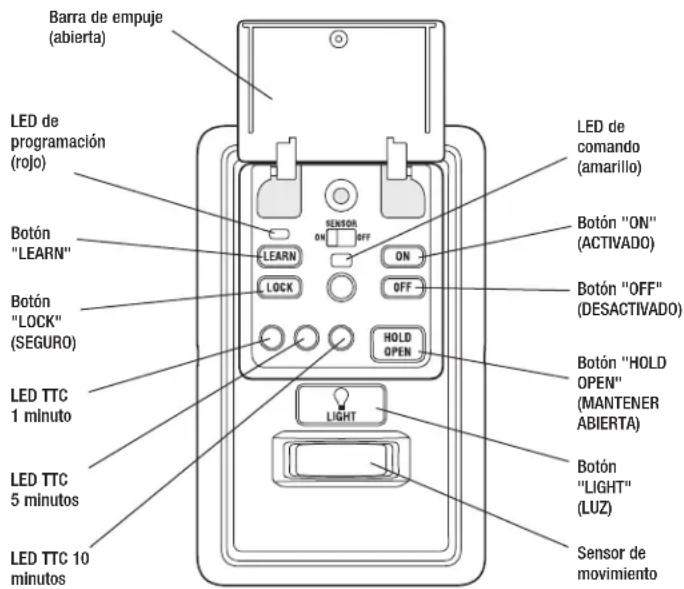

FUNCTIONES

BARRA DE EMPUJE

Presione la barra de empuje paraAbrir/cerrar la puerta.

LUCES

Oprima el botón "LIGHT" para encender o apagar las luces del abre-puertas de garaje. Cuando se enciendan las luces, permanecerán asi hasta que se oprima de nuevo el botón "LIGHT" o haya que se active el abre-puertas de garaje. Una vez que el abre-puertas de garaje se active, las luces se apagarán cuando el periodo de tiempo especified (el ajuste de fibrama es de 4-1/2关键时刻). El botón "LIGHT" no controlará las luces cuando la puerta está en Movimiento.

ParaATTERel tiempo que permanecerancencendidas lasluces del abre-puertas de garaje:

Mantenga oprimido el botón "LOCK" hasta que las luces del abre-puertas de garaje parpadeen. El intervalo de tiempo sera indicado por la canticidad de parpadeos.

CANTIDAD DE VEGES QUE PARPADEAN LAS LUCES DEL ABRE-PUERTAS DE GARAJE	1 2 3 4
TIEMPO QUE PERMANECEN ENCENDidas LAS LUCES DEL ABRE-PUERTAS DE GARAJE	1 1/2 Minutos	2 1/2 Minutos	3 1/2 Minutos	4 1/2 Minutos

Esta funcionalidad encenderá automatistically las luces del abre-puertas de garaje cuando se detecte Movement. Las luces se encenderán por el periodo de tiempo establecido y, a continuación, se apagarán.

Activar/Desactivar:

Deslice el selector del sensor de movimiento hacía ACTIVADO u DESACTIVADO.

TEMPORIZADOR DE CIERRE (TTC)

NOTA: NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaivén.

La función del TTC cerrara automatistically la puerta cuando de un periodo de tiempo especified (1, 5 o 10 Minutes). Una vez que el TTC se ha configurado y que la puerta está abierta, el LED del intervalo de cierre selectionado parpadeará y comenzará la cuenta regresiva para cerrar la puerta. El panel de control emitirá una SERIAL sonora y las luces del abre-puertas del garaje parpadearán antes de cerrar la puerta.

La functionalities TTC se desactivar si la puerta del garaje se enquirytra dos obstrucciones secuencias, o si los senseores de inversion de seguidad estan

installados Incorrectamente. La puerta del garaje invertirá su movimiento y se abrígá y NO se cerrará hasta que se eliminen las obstrucciones o se instalen correctamente los sensores de inversion de seguridad. Cuando la obstrución haya sido eliminada o se han analado los sensores de inversion decurity, la puerta se cerrará al activar el abre-puertas de garaje.

Activar:

Mantenga oprimido el botón "ON" hasta que se enciende uno de los LED del TTC. A continuación,oprima de nuevo el botón "ON" para desplazarse por las OPCIONes de intervalos de tiempo (el LED del TTC correspondiente se encenderá para cada intervalo de tiempo). Los focos de las luces del abre-puertas de garaje parpaderan a modo de confirmacion.

Desactivar:

Mantenga oprimido el botón "OFF" hasta que todos los LED TTC se apaguen y se oiga un tono proveniente de la panel de control.

Para mantener abierta temporallmente la puerta (suspender el TTC):

Oprima y suele el botón "HOLD OPEN". Oprima otra vez el botón "HOLD OPEN" para reanudar la operation normal del TTC.

SEGURO

Activar*:

Mantenga oprimido el botón "LOCK" durante 2 seguidos. El LED de commando parpadearía cuando esteactivado el seguro y su control remoto portátil no operara la puerta en este momento.

Desactivar:

Mantenga oprimido de nuevo el botón "LOCK" durante 2 seguidos. El LED de commando deja de parpádear y se reanudará la operation normal.

• El teclado de Chamberlain® continua como funcionalo cuando se active el BLOQUEO (LOCK).

BORRAR DISPOSITIVOS DE LA MEMORIA

Borrar todos los datos de control remoto yenta sin llave:

1. Mantener oprimido el botón de aprendizaje en el panel de control hasta que se apague el LED (aproximamente 6 segundos). Se borrarán todos los datos almacenados en el control remoto y en la cerradura digital. Volver a programar todo accesorio que desea usar.

NOTA: Borrar controles remotos y accesos con llave digital del panel de control, no las borra del abre-puerta del garaje; usted necessities borrar la memoria del abre-puerta del garaje por seperado.

Borrar todos los dispositivos (incluyendo los accesos myQ):

1. Mantener oprimido el botón de aprendizaje en el panel de control hasta que se apague el LED (aproximamente 6segundos).
2. Inmediamente pulsar el botón de aprendizaje hasta que el LED se apague. Ahora todos loscottos estaránborrados Volver a programar todo accesorio que deseaausar.

PROGRAMACION

Se peutes programar una variedad de accesos (que se venden por seperado) al panel de control myQ.

CONTROL REMOTO

1. Preslone dos times el botón PROGRAMAR (LEARN) del panel de control; el LED de programación rojo se encendra.
2. Preslone el boton del control remoto con el cui眼看 operar la puerta.
3. Las luces del abre-puertas de garaje parpadearán (o se escucharán dos clicks) cuando el número quede programado.

LLAVE DIGITAL

1. Presione dos vezes el botón PROGRAMAR (LEARN) del panel de control; el LED de programación rojo se encenderá.
2. Escribe un numero de quatre digitos (PIN) como número personal de uso en el teclado de acceso con flave digital. Luego, presione el botón ENTER.
3. Las luces del abre-puertas de garaje parpaderan (o se escucharan dos clicks) cuando el dato quede programado.

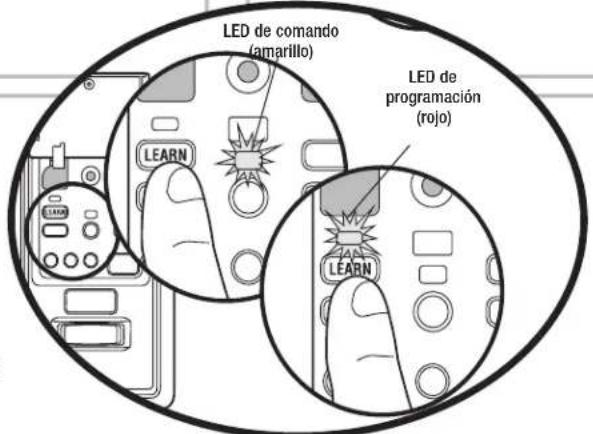

ACCESORIOS ACTIVADOS myQ

1. Presione dos vezes e boton PROGRAMAR (LEARN) del panel de control myQ; el LED de programacion rojo se encendera.
2. Presione el boton PROGRAMAR (LEARN) en el dispositivo myQ.*

BotoN PROGRAMAR (LEARN)

Modelo WSLCEV/WSLCEVC
Interruptor remoto de
iluminación
El modulo de iluminacion se
puede sincrionzar con las
bomballas del abre-puerta
del garaje.

Boto ProgramAR (LEARN)

Modelo PILCEV/PILCEVC Control remoto de Iluminación

El modulo de illuminacion se puede sincronizar con las bombillas del abre-puerta del garaje.

* Los accesos myQ se pueda programar con Chamberlain Internet Gateway o con el panel de control myQ Para las instructiones sobre la programacion a la puerta de entrada del Internet, consulte el manual.

ACCESORIOS COMPATIBLES

ACCESORIOS SECURITY+2.0TM

Modelo 950ESTD

Control remoto de 1 boton

Modelo 953ETSD

Control remoto de 3 botones

Modelo 956EV/956EVC

Mini-Control remoto de 3 botones

Modelo 953EV/953EVC

Control remoto de 3 botones

Modelo 940ESTD

Llave digital inalambrica

Modelo 940EV/940EVC

Llave digital inalambrica

ACCESORIOS my0:

Interruptor remot de iluminacion

Modelo PILCEV/PILCEVC

Control remoto de iluminacion

GARANTÍA

UN ANO DE GARANTIA LIMITADA

The Chamberlain Group, Inc. garantiza al primer comprador de este producto que dicho producto está libre de defectos de materiales y/o mano de obra durante un periodo de 1 año a partir de la Fecha de compra.

MARQUE NUESTRO NUMERO GRATuito PARA RECIBIR SERVICIO:

1-800-528-9131

www.chamberlain.com

AVISO: para cumplir con las normas de la FCC y/o de la IC (Industry Canada), queda prohibido realizar ajustes o改动aciones en este receptor y/o transilrator, excepto paraATTER la configuracion del codigo o para reemplazar a bateria. N O HAY OTRAS PIEZAS QUE EL USUALI PUEDE REPARAR.

Probado para cumplir con las normas de la FCC para uso en laicina o en el hogar. La operation está sujeta a las dos conditiones siguientes: (1) este disposivo no pueda causar interferencias perjudiciales y, (2) este disposivo depear acuiquer Interferencia recibida, Incluyendo qualquer Interferencia que pueda occasionar un configuraciono no deseado.

Este aparato digital Clase B cumple con la ICES-003 de Canada.
