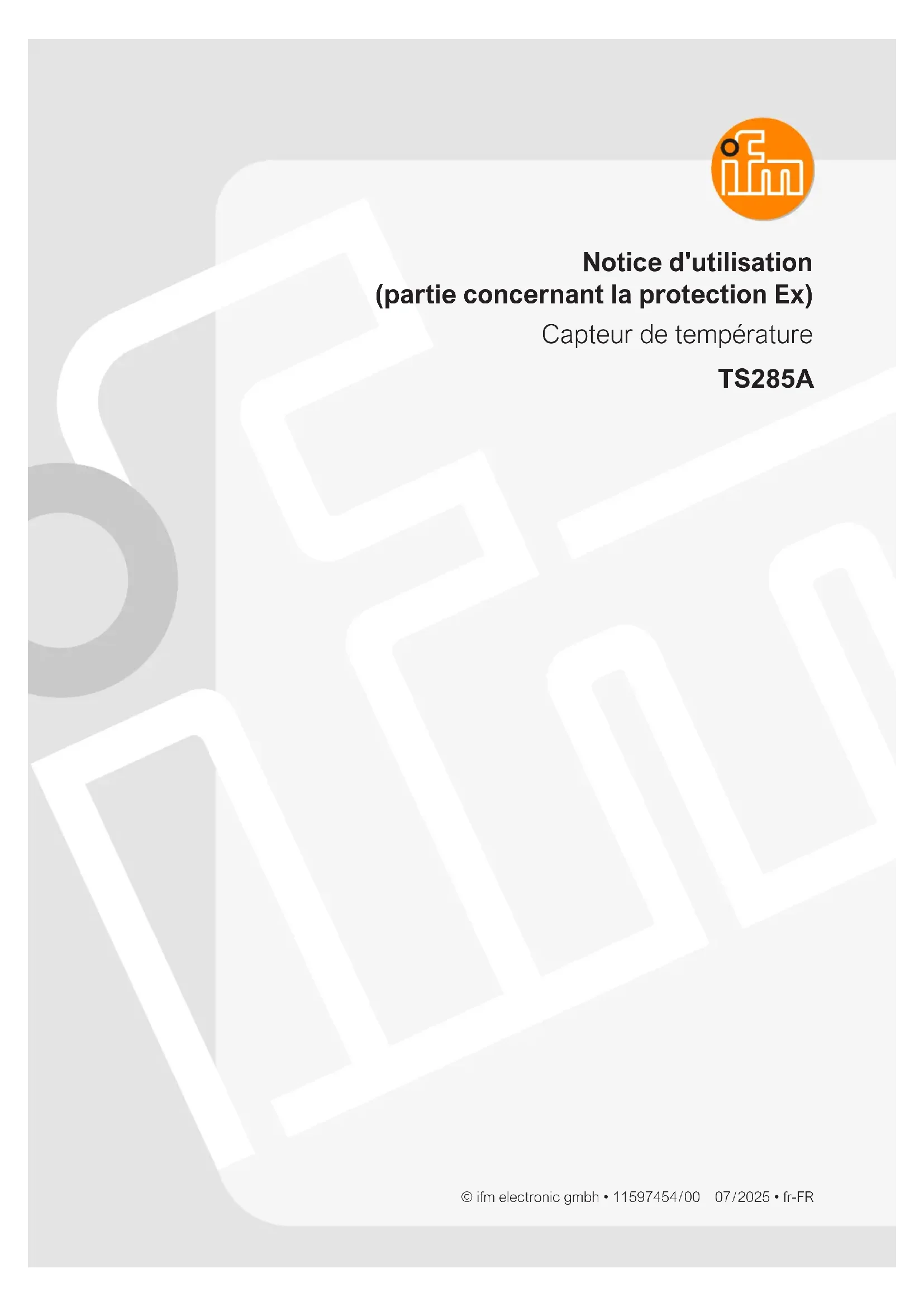

Notice IFM TS285A - page 1
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : IFM

Modèle : TS285A

Catégorie : Contrôleur de température

Caractéristiques techniques Contrôleur de température IFM TS285A, plage de mesure de -50 à 150 °C, précision de ±0,5 °C.
Utilisation Idéal pour le contrôle de température dans les applications industrielles, systèmes de chauffage et de refroidissement.
Maintenance et réparation Vérifier régulièrement les connexions électriques et nettoyer les capteurs pour garantir un fonctionnement optimal.
Sécurité Respecter les normes de sécurité électrique lors de l'installation et de l'utilisation. Éviter l'exposition à des températures extrêmes.
Informations générales Compatible avec divers types de capteurs de température, facile à installer et à configurer.

FOIRE AUX QUESTIONS - TS285A IFM

Comment réinitialiser le contrôleur de température IFM TS285A ?
Pour réinitialiser le contrôleur, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation pendant 5 secondes tout en le rallumant.
Que faire si l'affichage est éteint ?
Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne.
Comment calibrer le contrôleur de température ?
Accédez au menu de calibration en maintenant enfoncé le bouton de réglage pendant 3 secondes. Suivez ensuite les instructions à l'écran pour ajuster la température.
Pourquoi le contrôleur affiche-t-il une température incorrecte ?
Cela peut être dû à un capteur défectueux ou mal placé. Vérifiez le capteur et assurez-vous qu'il est en bon état et placé correctement dans la zone de mesure.
Comment changer les paramètres de température ?
Pour changer les paramètres, accédez au menu principal, sélectionnez 'Réglages', puis ajustez la température désirée à l'aide des boutons de navigation.
Le contrôleur émet un bip, que signifie cela ?
Un bip peut indiquer une alarme de température. Vérifiez les valeurs de température et assurez-vous qu'elles sont dans les limites définies.
Comment connecter le contrôleur à un réseau ?
Pour connecter le contrôleur à un réseau, accédez au menu réseau, entrez les paramètres de votre réseau Wi-Fi ou Ethernet, puis sauvegardez les modifications.
Que faire si le contrôleur ne répond pas ?
Essayez d'éteindre et de rallumer l'appareil. Si le problème persiste, effectuez une réinitialisation d'usine.

Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice TS285A - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TS285A de la marque IFM.

MODE D'EMPLOI TS285A IFM

Notice d'utilisation (partie concernant la protection Ex) Capteur de température TS285A © ifm electronic gmbh • 11597454 / 00 07 / 2025 • fr-FRTS285A Capteur de température 2 © ifm electronic gmbh 11597454 / 00 07 / 2025 1 Consignes de sécurité Instructions pour l’emploi sûr dans les zones à risque d’explosion.

  • L’appareil doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d’explosion.
  • La classification et le marquage de l’appareil doivent être appropriés pour l’application. Respecter les règlements et dispositions nationaux ainsi que les règlements d’installation en vigueur. Respecter impérativement les données techniques sur l’étiquette. Observer les documents applicables. Prévoir des mesures de sécurité appropriées pour les applications dans lesquelles la défaillance du capteur pourrait mener à un risque pour des personnes.Capteur de température TS285A © ifm electronic gmbh 11597454 / 00 07 / 2025 3 2 Usage prévu L’appareil est utilisé pour la mesure de température et prévu pour des installations industrielles. Emploi dans les zones à risque d’explosion selon la classification : Classification ATEX Marquage Température ambiante admissible II 3D Ex tc IIIC T135°C Dc X -20 à 115°C II 3G Ex ec IIC T4 Gc X -20 à 115°C Les exigences des normes suivantes sont respectées :
  • ENIEC60079-0 :2018, ENIEC60079-7:2015/A1 :2018, EN60079-31 :2014TS285A Capteur de température 4 © ifm electronic gmbh 11597454 / 00 07 / 2025 3 Montage Affectation des raccordements et données électriques :

Données techniques et

Marquage sur le produit S’assurer de l’absence d’atmosphère explosible dans des opérations comme par exemple le transport, le stockage, le montage, le raccordement électrique, la mise en service, l’entretien et la réparation. Protéger l’appareil et le câble contre la destruction. Eviter les charges statiques sur les produits en plastique et sur les câbles. Eviter toujours de frotter l’appareil avec des matières non conductrices. Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges électrostatiques. Ne pas monter l’appareil dans le flux de poussières. Eviter les dépôts de poussière sur l’appareil. Éviter des souillures dans la partie de raccordement. Relier l’appareil à l’application à mesurer de façon étanche, fixe et sûre selon l’état actuel de la techno- logie. Installer l’appareil de manière à ce que le câble et la tête du capteur ne puissent pas se toucher. S’assurer que l’appareil a une surface d’échange de chaleur suffisante avec le fluide ou l’objet à mesu- rer. S’assurer que les erreurs dues à la dissipation de chaleur du tube protecteur ou du câble soient mini- misées. Vérifier si les accessoires de montage fournis sont appropriés pour l’application correspondante en ce qui concerne les exigences selon ATEX. Les accessoires de montage fournis ne sont pas à considérer comme recommandation du fabricant pour le montage conforme à ATEX.

  • La mise à terre de la tête du capteur métallique se fait par le châssis métallique de la machine auquel le capteur est connecté.
  • Remarque sur l’installation dans l’atmosphère poussiéreuse selon la classification II 3D : Le bout du câble doit être protégé contre la pénétration de poussières ou se trouver hors de la zone à risque d’explosion. 3.1 Conditions spécifiques pour un fonctionnement sûr Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil). Monter l’appareil dans un endroit protégé. Installer les appareils sans mise à la terre directe dans un système métallique mis à la terre en assu- rant une connexion électrique permanente afin que la mise à la terre soit indirecte. L’appareil est conçu pour un faible risque de dommages mécaniques. Poser le câble de manière fixe. Assurer une protection efficace du boîtier du capteur et du câble contre la sollicitation et la détériora- tion mécaniques. Lors du montage, du démontage et du fonctionnement du capteur, s’assurer qu’aucune charge de traction ou de pression supérieure à F = 20 Newton est appliquée sur le boîtier du capteur par le câble ou vice versa. Pour des applications de concept de protection ec : L’appareil ne peut être utilisé que dans un environnement qui assure un degré de souillure 2 ou mieux selon la norme CEI 60664-1.Capteur de température TS285A © ifm electronic gmbh 11597454 / 00 07 / 2025 5 4 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. Respecter les réglementations nationales et internationales relatives à l’installation de maté- riel électrique. Mettre l’installation hors tension. Raccorder l’appareil comme suit :

Fig.1: Couleurs des fils conducteurs : WH = blanc ; RD = rouge A respecter lors du raccordement électrique : S’assurer que les caractéristiques électriques de l’appareil ne sont pas dépassées :

  • Tension d’alimentation maximale : 6V
  • Courant de fonctionnement maximal : 10mA
  • Puissance maximale : 20 mW Relier l’appareil aux composants électroniques en aval de manière sûre et permanente. Assurer une protection efficace du câble contre l’endommagement. L’abrasion ou des objets à arêtes vives pourraient endommager le câble. Ceci peut entraîner la défaillance de l’appareil ou rendre impos- sible un mode opératoire conforme à ATEX. Poser le câble de manière fixe. Rayon de courbure minimum : 15 x diamètre du câble. S’assurer que le câble n’est pas courbé ou plié à la sortie du boîtier métallique du capteur. Ne raccorder le câble de raccordement de l’appareil qu’aux alimentations pour capteurs de résistance passifs prévues et admises pour l’opération de l’installation selon DIN EN60751.TS285A Capteur de température 6 © ifm electronic gmbh 11597454 / 00 07 / 2025 5 Maintenance, réparation et élimination Ne nettoyer l’appareil qu’avec un chiffon humide. Aucune modification ou réparation ne doit être effectuée sur l’appareil. En cas de défaut, contacter le fabricant. Si besoin, demander des fiches techniques et des certificats d’examen de type ou d’autres certificats au fabricant (
