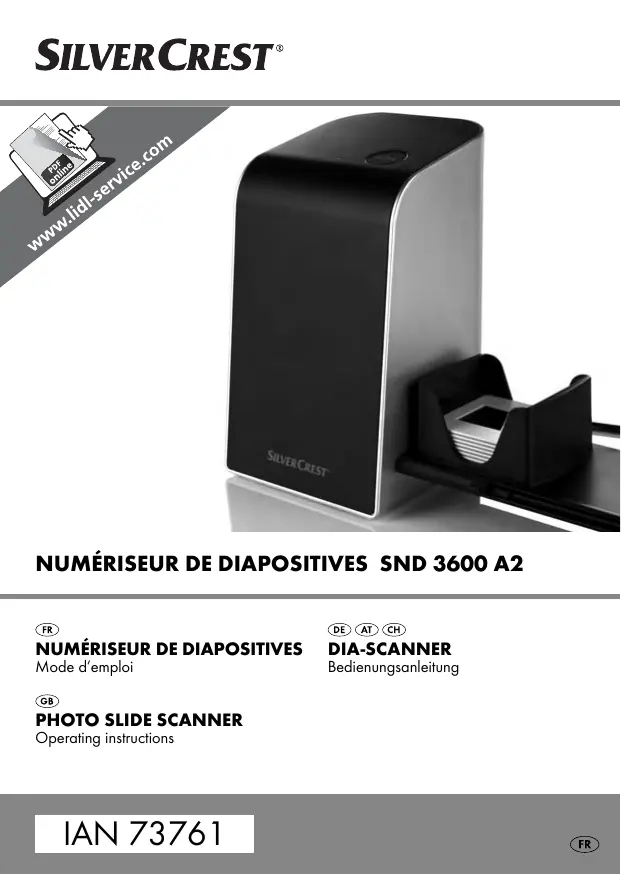

SND 3600 A2 - Scanner SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner de négatifs et diapositives
Marque	SILVERCREST
Modèle	SND 3600 A2
Interface	USB 2.0
Résolution (interpolée)	3600 dpi
Capteur d'image	CMOS 1/2,5" (5 038 848 pixels)
Objectif	F=6.0, 4 éléments en verre, angle de champ 15°
Source lumineuse	3 LED blanches (contre-jour)
Dimensions (L × H × P)	9,6 × 16,9 × 10,5 cm
Poids (sans accessoires)	Environ 540 g
Température de service	+5 à +40 °C
Humidité de service	5 à 90 % HR (sans condensation)
Systèmes d'exploitation compatibles	Windows XP, Vista, 7
Alimentation	Via port USB
Accessoires fournis	Scanner, porte-diapositives, porte-négatifs, CD logiciel, écouvillon de nettoyage, mode d'emploi
Logiciel fourni	ArcSoft MediaImpression 2
Garantie	3 ans
Service après-vente France	Tél. [phone], Email [e-mail]
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide et détergent doux ; utiliser l'écouvillon pour la lentille interne
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir, réparations par un professionnel agréé
Utilisation conforme	Usage privé, numérisation de films négatifs et diapositives

FOIRE AUX QUESTIONS - SND 3600 A2 SILVERCREST

Comment insérer les bandes de négatifs dans le scanner ?

Déverrouillez la fermeture avant du porte-négatifs, ouvrez-le, placez la bande du bon côté dans la fixation, puis fermez le couvercle jusqu'à ce qu'il s'enclenche.

Comment insérer des diapositives ?

Insérez les diapositives du bon côté dans la fente du porte-diapositives. Ensuite, insérez le porte-diapositives dans l'insert du scanner avec l'oculus vers le bas. Utilisez la réglette latérale pour faire glisser chaque diapositive individuellement dans l'appareil.

Pourquoi la LED PWR ne s'allume-t-elle pas ?

Vérifiez que le câble USB est correctement branché à l'ordinateur et que l'ordinateur est allumé. Si le problème persiste, essayez un autre port USB.

Que faire si la qualité de l'image scannée est mauvaise ?

Nettoyez la lentille du scanner avec l'écouvillon fourni et assurez-vous que le film ou la diapositive est propre. Si le problème persiste, recalibrez le scanner via le logiciel.

Comment calibrer le scanner après l'installation du logiciel ?

Lancez ArcSoft MediaImpression 2, cliquez sur « Saisir ». Au premier démarrage, une fenêtre vous demande de lancer la calibration. Assurez-vous qu'aucun support n'est inséré, puis cliquez sur « OK ». La calibration peut prendre quelques minutes.

Quels formats de fichier puis-je utiliser pour enregistrer les scans ?

Le logiciel permet d'enregistrer au format JPG (avec réglage de qualité) ainsi que d'autres formats. Vous pouvez choisir le format dans la fenêtre « Saisir par le scanner ».

Comment nettoyer la lentille du scanner ?

Utilisez l'écouvillon fourni. Faites glisser la brosse avec la surface de nettoyage vers le bas uniquement dans la fente droite (insert) du scanner.

Puis utiliser ce scanner avec macOS ou Linux ?

Le scanner est conçu uniquement pour Windows XP, Vista et 7. Il n'est pas garanti qu'il fonctionne avec d'autres systèmes d'exploitation.

Comment retirer une diapositive coincée dans le scanner ?

Si une diapositive reste bloquée, retirez délicatement le porte-diapositives. Inclinez l'appareil sur le côté pour faire ressortir la diapositive. Veillez à insérer les diapositives lentement pour éviter ce problème.

Que faire en cas de panne non résolue ?

Contactez le service après-vente : en France, téléphonez au 0800 919270 ou envoyez un email à [e-mail]. Ayez votre preuve d'achat à disposition.

MODE D'EMPLOI SND 3600 A2 SILVERCREST

Avant de dire le mode d'emploi, ouvre les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

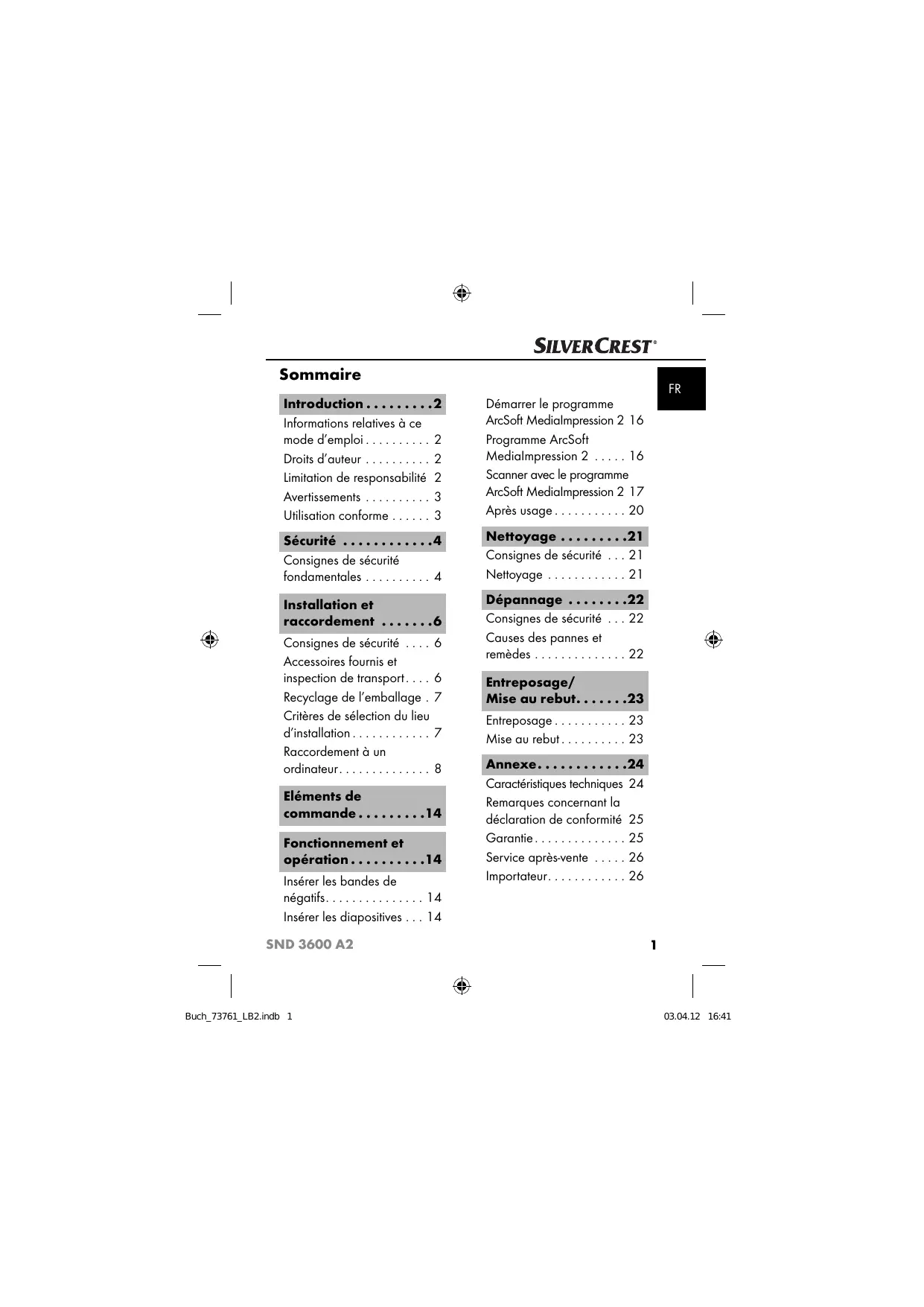

DE AT CH

Informations relatives à ce

mode d'emploi 2

Droits d'auteur 2

Limitation de responsabilité 2

Avertissements 3

Utilisation conforme 3

Sécurité 4

Consignes de sécurité

Fondamentales 4

Installation et

Consignes de sécurité 6

Accessoires fournis et

Inspection de transport. 6

Recyclage de l'emballage. 7

Critères de sélection du lieu

d'installation 7

Raccordement à un

ordinateur. 8

OPÉRATION.....14

Insérer les bandes de

négatifss. 14

Insérer les diapositives 14

Démarrer le programme

ArcSoft MediaImpression 2 16

Programme ArcSoft

Médialimpression 2.16

Scanner avec le programme

ArcSoft MediaImpression 2 17

Aprèsusage. 20

NETTOYAGE.21

Consignes de sécurité 21

Nettoyage 21

Dépannage 22

Consignes de sécurité 22

Causes des pannes et

remedes 22

Mise au rebut

Entreposage 23

Mise au rebut. 23

Annexe 24

Caractéristiques techniques 24

Remarques concernant la

Déclaration de conformité 25

Garantie 25

Service après-vente 26

Importateur. 26

Informations relatives à ce mode d'emploi

Toutes nos félicitations pour l'achat de votre nouvel appareil.

Vous avez acheté un produit de grande qualité.

Ce mode d'emploi fait partie intégrante du numérique de négatifs SND 3600 A2 (désigné ci-après par appareil) et vous donne des indications importantes sur l'usage conforme, la sécurité, le raccordement, ainsi que l'opération de l'appareil.

Le mode d'emploi doit en tout temps être accessible à proximité de l'appareil. Il doit être lu et utilisé par chaque personne chargée de l'opération et du dépannage de l'appareil. Conservez ce mode d'emploi et remettez-le au nouveau propriétaire de l'appareil.

Droits d'auteur

Cette documentation est protégée par les droits d'auteur.

Toute reproduction, ou toute réimpression, même sous forme d'extrait, ainsi que la reproduction des illustrations, même sous une forme modifiée, est uniquement autorisée avec l'autorisation écrite du fabricant.

Limitation de responsabilité

L'ensemble des informations, données et remarques techniques, pour le raccordement et l'opération continues dans le présent mode d'emploi sont conformes à l'état le plus avancé de la technique lors du passage en presse en tenant compte de nos expériences passées et de nos connaissances en toute bonne foi.

Aucune prétention ne peut être dérivée des indications, photos et descriptions contenues dans le présent mode d'emploi.

Le fabricant n'assume aucune responsabilité pour les dommages résultant d'un non-respect du mode d'emploi, de l'usage non conforme, de réparations inadéquates, de modifications opérées sans autorisation ou de l'emploi de pièces de rechange non agrées.

Avertissements

Les avertissements suivants sont utilisés dans ce mode d'emploi :

Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse.

Des accidents peuvent résulter de l'incapacité à éviter la situation dangereuse.

Voilà pourquoi il est important de suivre les instructions figurant dans cet avertissement, pour éviter que des personnes ne soient blessées.

Un avertissement de ce niveau de danger signale un dommage matériel potentiel.

Si vous ne pouvez éviter la situation dangereuse, cela peut entraîner des dommages matériels.

Suivre les instructions dans cet avertissement, pour éviter tous les dommages matériels.

Remarque

• Une remarque signale des informations supplémentaires qui facilitent la manipulation de l'appareil.

Utilisation conforme

Cet appareil est exclusivement prévu pour scanner et numériser des films négatifs et des diapositives dans un cadre non commercial.

Tout usage divergent ou toute utilisation allant au-delà sera considéré comme non conforme.

Danger par l'usage non conforme!

L'appareil peut présenter un danger en cas d'usage non conforme et/ou d'usage divergent.

Utiliser l'appareil exclusivement de manière conforme à sa destination. Respecter les procédures décrites dans ce mode d'emploi.

Les présentations de toutes sortes pour dommages résultant d'un usage non conforme sont exclues.

La personne opérant l'appareil est seule à assumer le risque.

Sécurité

Ce chapitre contient des consignes de sécurité importantes se rapportant à la manipulation de l'appareil.

Cet appareil est conforme aux consignes de sécurité prescrites. Tout usage non conforme peut entraîner des accidents et des dommages matériels.

Consignes de sécurité fondamentales

Pour assurer la manipulation de l'appareil en toute sécurité, veuillez respecter les consignes de sécurité suivantes:

Vérifiez la présence de dommages visibles extérieurs avant l'usage de l'appareil. Ne mettez pas en service un appareil endommagé ou ayant subi une chute. En cas de dommages sur les câbles ou les raccordements, faites-les remplacer par le personnel technique agréé ou par le service après-vente.

Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil. Confiez les réparations sur l'appareil exclusivement à des entreprises agréées ou au service après-vente. Toutes réparations non conformes peuvent entraîner des risques importants pour l'utilisateur. A cela s'ajoute l'expiration de la garantie. Toute réparation de l'appareil au cours de la période sous garantie devra être exclusivement confiée à un service après-vente/agréé par le fabricant, sinon tous dommages se produisent ultérieurement ne seront pas couverts par la garantie. - Les pièces défectueuses devront impérativement être remplacées par des pièces de rechange d'origine. Seules ces pièces garantissant en effet la satisfaction des critères de sécurité. Ne procédez à aucune transformation ou modification de l'appareil de votre propre chef. - Protégez l'appareil de l'humidité et de la pénétration de liquides. Ne posez pas de bénépients pleins de liquides sur l'appareil, comme des vases par exemple. N'utilisez pas l'appareil à proximité de flammes ouvertes.

Lors de la mise en service de l'appareil, il peut se produire des accidents et des dommages matériels!

Respectez les consignes de sécurité suivantes pour éviter tous dangers :

• Les matériaux d'emballage ne sont pas un jouet et ne doivent donc pas être considérés comme tels. Il y a un risque d'étouffement.

Accessoires fournis et inspection de transport

L'appareil est équipé par défaut des composants suivants :

• Scanner 1 x Porte-diapositives 2 x Poteaux-négatifs CD du logiciel Écouvillon Mode d'emploi

Remarque

Vérifiez que la livraison est bien complète et qu'elle ne présente pas de dommages apparents. En cas de livraison incomplete ou de dommages resulting d'un emballage défectueux ou du transport, veuillez vous adresser à la hotline du service après-venture (cf. le chapitre Service après-venture).

Recyclage de l'emballage

L'emballage protège l'appareil de tous dommages éventuels au cours du transport. Les matériaux d'emballage ont été sélectionnés selon des critères de respect de l'environnement et de recyclage, de sorte qu'ils peuvent être recyclés.

Le retour de l'emballage dans le cycle des matériaux permet d'économiser les matières premières et réduit la formation de déchets. Recyclez les matériaux d'emballage qui ne sont plus utilisés en conformité avec les règles locales en vigueur.

Remarque

Dans la mesure du possible, conservez l'emballage d'origine pendant la période sous garantie, afin de pouvoir emballer l'appareil en bonne et due forme pour l'expédition si vous étiez amené à faire valoir la garantie.

Critères de sélection du lieu d'installation

Pour assurer l'opération sûre et sans défaillances de l'appareil, l'emplacement choisi doit satisfaire aux conditions suivantes:

L'appareil doit être installé sur une surface stable, plane et horizontale. Évitez d'installer l'appareil dans un environnement chaud, mouillé ou très humide ou à proximité de matériaux inflammables. Installez l'appareil de telle manière qu'il ne soit pas directement exposé aux rayons du soleil.

Configuration du système

Il vous faut un ordinateur doté d'un port USB libre et équipé du système d'exploitation Windows XP, Windows Vista ou Windows 7 de la société Microsoft.

Remarque

Le présent mode d'emploi ne décrit que les éléments du programme dont vous avez besoin pour scanner vos diapositives ou vos négatifs. Vous trouverez de plus amples informations dans l'assistant en ligne du programme. Les illustrations et les descriptions se rapportent au système d'exploitation Microsoft® Windows® 7. La représentation sur l'écran peut diverger selon les paramètres d'affichage d'autres systèmes d'exploitation. Insérez le CD du programme fourni dans le lecteur de CD de votre ordinateur. La fenêtre «Lecture automatique» s'affiche.

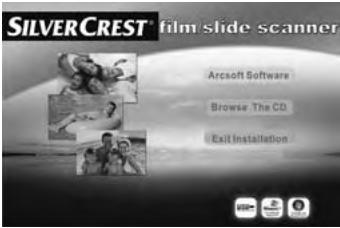

Cliquez sur le bouton «exécuter autorun.exe». L'installation débute et la fenêtre de démarrage s'affiche.

Remarque

Lorsque vous avez désactivé la fonction d'autodémarrage et que le processus d'installation ne démarre pas automatiquement, lancez le processus d'installation en effectuant un double-clic sur le fichier "autorun.exe" du répertoire principal du CD.

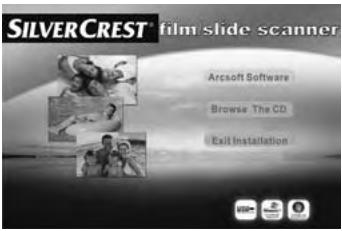

Cliquez sur le bouton «Arcsoft Software» pour installer le programme «ArcSoft Medialmpression 2». L'assistant d'installation est alors configuré.

La fenêtre de démarrage de l'assistant d'installation s'affiche.

Cliquez sur le bouton «Suivant »

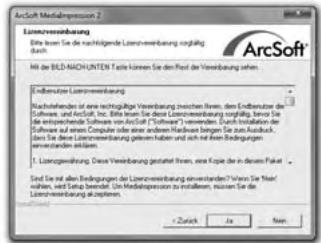

La fenêtre «Accord de licence» s'affiche.

Cliquez sur le bouton «Oui».

La fenêtre de sélection du réseau d'installation s'affiche.

Sélectionnez le répertoire d'installation souhaité et cliquez sur le bouton «Suivant ».

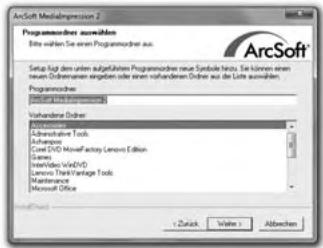

La fenêtre de sélection du dossier du programme (entrée dans le menu de démarrage Windows) s'affiche.

Sélectionnez le réseau du programme souhaité et cliquez sur le bouton «Suivant >».

Le programme est installé et l'avancée de l'installation s'affiche.

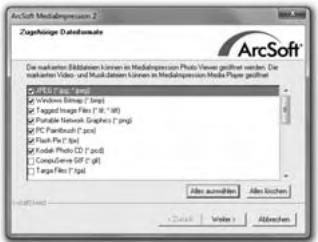

La fenêtre « Formats de fichier correspondants » s'affiche.

Sélectionnez les formats de fichiers qui doivent être reliés au programme et cliquez sur le bouton «Suivant »

L'écran indique que l'installation est achevée dans son intégralité.

Cliquez sur le bouton «Terminer». La fenêtre de démarrage s'affiche à nouveau.

Cliquez sur le bouton «Exit Installation», pour permettre fin au programme d'installation.

Raccordement

Raccordez le câble USB à l'un des ports USB de votre ordinateur. L'ordinateur reconnaît la nouvelle hardware et démarre l'installation automatique du pilote.

Éléments de commande

1 LED PWR 2 Touche SCAN 3 Insert pour le porte-négatifs ou le porte-diapositives 4 Cordon de raccordement USB 5 Porte-négatifs 6 Porte-diapositives Écovillon

Fonctionnement et opération

Ce chapitre contient des remarques importantes sur le fonctionnement et l'opération de l'appareil.

Insérer les bandes de négatifs

Déverrouillez la fermeture à l'avant du porte-négatifs 5 et ouvrez le porte-négatifs. Insérez les bandes négatives du bon côté dans la fixation. Fermez le porte-négatifs, jusqu'à ce que le couvercle s'enclenche.

Insérer les diapositives

Insérez les diapositives du bon côté dans la fente prévue à cet effet du porte-diapositives ⑥. Insérez le porte-diapositives 6 avec l'oculus dans l'insert 3.

Avec la règlette qui se trouve sur le côté du porte-diapositives 6, les diapositives qui se trouvent dans la fente sont glissées individuellement dans le scanner.

Pour ce faire, faites glisser la règlette jusqu'à la butée du scanner. Puis, faites à nouveau glisser la règlette avec précaution en direction du scanner.

Remarque

• Une diapositive se trouvant dans le scanner est ainsi retirée de l'appareil et une nouvelle diapositive est glissée dans la zone de vision du scanner. Veillez à insérer une nouvelle diapositive lentement dans le scanner. Si vous y procédez trop rapidement, la diapositive peut glisser au-delà de la zone de vision du scanner. Dans ce cas, vous devez lever l'appareil sur le côté, afin que la diapositive se trouve à nouveau dans une position optimale. Si vous ne souhaitez plus scanner d'autres diapositives, retirez le porte-diapositives 6 de l'insert 3. Retirez la dernière diapositive d'en-bas de l'oculus du porte-diapositives 6.

Démarrer le programme ArcSoft MedialImpression 2

Démarrez le programme ArcSoft MedialImpression 2 en effectuant un double-clic sur le symbole du programme sur le bureau ou Sélectionnez l'entrée correspondante dans le menu de démarrage.

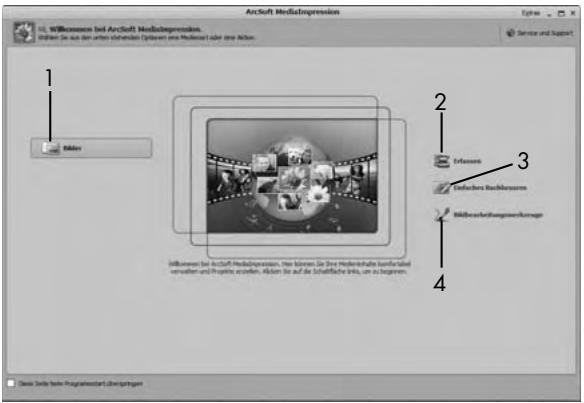

Programme ArcSoft MedialImpression 2

Quatre options sont disponibles :

1. Photos : ouvrir une photo se trouvant sur l'ordinateur ou sur une carte mémoire.
2. Saisir : pour scanner de nouvelles prises
3. Rectification simple : édition rapide de la photo
4. Outils d'édition de la photo : édition exhaustive de la photo

Remarque

Le présent mode d'emploi ne décrit que les éléments du programme dont vous avez besoin pour scanner vos diapositives ou vos négatifs. Vous trouverez de plus amples informations dans l'assistant en ligne du programme.

Scanner avec le programme arcsoft medialmpression 2

Raccordez l'appareil. La LED PWR 1 est allumée. Démarrez le programme ArcSoft MedialImpression 2. Cliquez sur le bouton «Saisir».

Lors du premier démar rage de programme après l'installation, un processus de calibration et de collecte de données se produit. Assurez-vous qu'aucun porte négatifs/diapositives n'est inséré dans l'appareil.

Dans la fenêtre d'information qui s'affiche, cliquez sur le bouton «OK» pour démarrer la calibration et la collecte de données. Le premier processus de calibration et de collecte de données peut durer quelques minutes.

L'avancée de la calibration s'affiche.

Dès que la calibration est achevée, la fenêtre du programme s'affiche.

La fenêtre «Saisir par le scanner» s'affiche.

Procédez aux réglages nécessaires:

Format de fichier, qualité (uniquement chez les fichiers. JPG), emplacement d'enregistrement, type de film, intensité de couleur, résolution du scanner

Remarque

L'intensité de couleur est fixée à 24 bits. Un scan de 1800 DPI affiche une résolution de 2520 × 1680 pixels, avec 3600 DPI, un scan affiche une résolution de 5040 × 3360 pixels. Cliquez sur le bouton «Saisir».

La fenêtre «Saisir» s'affiche.

Insérez le support avec le négatif à scanner ou avec les diapositives à scanner dans la fente 3 de l'appareil, jusqu'à ce qu'il s'enclenche.

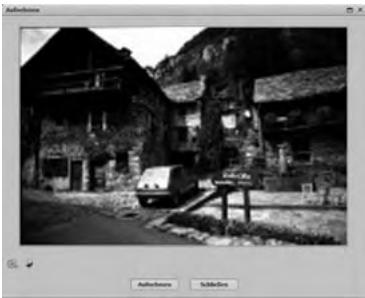

L'image à scanner s'affiche dans la zone de prévisualisation.

Remarque

Un porte-diapositives inséré dans l'appareil ne peut pas être à nouveau retiré, mais doit complètement traverser l'appareil. En cas de besoin, ajustez le porte-diapositives jusqu'à ce que l'image à scanner s'affiche de manière optimale dans la fenêtre de prévisualisation. En cas de besoin, réglez la compensation électrique (Balance), l'exposition (Exposure), la clarté (Brightness), le contraste (Contrast) et la saturation (Saturation), en cliquant sur le bouton «Adapter». La fenêtre de réglage s'ouvre alors.

Cliquez sur + pour accroître la valeur correspondante et sur - pour réduire la valeur correspondante.

Utilisez le curseur coulissant pour procéder à la compensation électrique (compensation des couleurs).

Exemple : si la photo affiche une part trop importante de bleu, cela peut être réduit en augmentant la part de jaune.

Cliquez sur le bouton «OK» pour procéder au réglage et revenir à la fenêtre «Saisir». Appuyez sur la touche SCAN 2 de l'appareil ou cliquez sur le bouton «Saisir». L'image est scannée et s'affiche dans la zone de prévisualisation. Répétez les étapes pour scanner d'autres photos.

Après usage

Retirez le porte-négatifs 5, en le faisant glisser entièrement à travers l'appareil. Retirez le porte-diapositives 6 en le retirant à nouveau de l'insert 3. Retirez le cordon USB 4 du raccord USB de votre ordinateur.

Dommages potentiels sur l'appareil.

Toute pénétration d'humidité peut endommager l'appareil.

Assurez-vous lors du nettoyage qu'aucune humidité ne pénétre dans l'appareil pour éviter tous dommages irréparables sur l'appareil.

Nettoyage

Nettoyez le boîtier exclusivement à l'aide d'un chiffon humidifié et d'un détergent doux. Nettoyez la surface de la lentille du scanner à l'intérieur de l'appareil à l'aide de l'écovillon ⑦. Pour ce faire, faites glisser la Brosse de nettoyage avec la surface de nettoyage vers le bas uniquement dans la fente droite ③.

Dépannage

Ce chapitre contient des remarques importantes relatives à la localisation des pannes et au dépannage. Respectez les remarques pour éviter tous dangers et dommages.

Consignes de sécurité

Respectez les consignes de sécurité suivantes pour éviter tous dangers et dommages matériels :

• Les réparations sur les appareils électriques doivent exclusivement être confiées à des spécialistes qui ont été formés par le fabricant. Toutes réparations non conformes peuvent entraîner des dangers significatifs pour l'utilisateur et endommager l'appareil.

Causes des pannes et remèdes

Le tableau ci-dessous est destiné à vous aider à localiser de petits dysfonctionnements et à y remédier :

Panne	Cause possible	Solutions
La LED PWR ① n'est pas allume	L'appareil n'est pas correctement raccordé.	Raccordez l'appareil.
Mauvaise qualité de l'image	Poussière sur la lentille du scanner.	Nettoyez la lentille du scanner.
	Poussière sur le film ou la diapositive	Nettoyez le film ou la diapositive.

Remarque

Si vous ne parvenez pas à résoudre le problème à l'aide des étapes précitées, veuillez vous adresser au service après-vente.

Entreposage

Entreposez l'appareil dans un environnement sec.

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est assujetti à la directive européenne 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisme de recyclage.

Annexe

Caractéristiques techniques

Interface	USB 2.0
Température de service	+5 - +40	°C
Humidité (pas de condensation)	5 - 90	%
Dimensions (l x H x P)	9,6 x 16,9 x 10,5	cm
Poids (sans accessoires)	env. 540	g
Capteur d'imagerie	1/2,5 '' capteur CMOS (5 038 848 pixel)
Lentille	F=6.0, 4 éléments de verre, demi-angle de champ de vision 15°
Fréquence de rafraîchissement	2	fps
Plage de mise au point	Mise au point fixe
Contrôle de la luminosité	automatique
Equilibre des couleurs	automatique
Résolution (interpolée)	3600	dpi
Conversion des données	10 bits par canal de couleurs
Méthode de scan	Single pass
Source de lumière	Entre-jour (3 LED blancs)

Remarques concernant la déclaration de conformité

Cet appareil est conforme aux exigences fondamentales et autres règles pertinentes de la directive sur la compatibilité électromagnétique 2004/108/EC.

La déclaration de conformité originale est disponible chez l'importateur.

Garantie

Cet appareil bénéficiait de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution.

Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

Remarque

• Cette garantie concerne uniquement les vices de fabrication et ne couvre pas les dommages de transport, les pièces d'usure ou les dommages subis par des éléments fragiles, par ex. le commutateur ou les accus.

Ce matériel est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas d'utilisation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par un centre de service après-vente/agréé.

Cette garantie ne constitue pas une restriction de vos droits légaux. La période sous garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées.

Tous dommages et défauts eventuellement déjà présents à l'achat doivent être notifiés immédiatement après le déballage, au plus tard deux jours après la date d'achat.

Toutes réparations effectuées après la période sous garantie sont payantes.

Service france

Tel.: [phone]

E-Mail: [e-mail]

IAN73761
