Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI5001
Catégorie	Détecteur de proximité capacitif
Usage prévu	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Principe de détection	Capacitif
Portée réglable	Oui, via potentiomètre
Fonction de sortie	Normalement ouvert (NO) ou normalement fermé (NF), réglable par shunt
Technologie de raccordement	2 fils ou 3 fils (AC/DC ou DC)
Affichage LED	LED jaune : état de commutation
Montage	Encastré ou non encastré, avec distances minimales (3 x Sn)
Raccordement électrique	Par électricien qualifié, hors tension
Protection électrique	Fusible miniature recommandé
Entretien	Aucun entretien nécessaire ; nettoyer la face active des dépôts
Réparabilité	Non réparable
Élimination	Écologique, selon réglementations nationales
Sécurité	Installation par personnel qualifié ; respect des consignes de sécurité
Documents fournis	Notice d'utilisation, données techniques via code QR

FOIRE AUX QUESTIONS - KI5001 IFM

Quelle est la tension d'alimentation du KI5001 ?

Le détecteur KI5001 peut être alimenté en AC ou DC selon la version. Consultez la fiche technique pour la plage exacte (typiquement 10-30 V DC ou 20-250 V AC).

Comment régler la portée du détecteur ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

Comment configurer la fonction de sortie (NO/NF) ?

Sur le modèle KI5001 avec connecteur, la fonction de sortie se règle par shunt à l'intérieur du connecteur. Position 1 : normalement ouvert (NO), position 2 : normalement fermé (NF). À la livraison, il est en NO.

Quelles sont les distances de montage minimales ?

Pour un montage encastré, la distance minimale par rapport à une paroi métallique est de 3 x Sn (Sn = portée). Pour un montage non encastré, comptez 1 x Sn latéralement et 3 x Sn au-dessus. Les distances doivent être déterminées pour votre application.

Puis-je utiliser ce détecteur pour détecter de l'eau ?

Oui, le KI5001 détecte les fluides aqueux ainsi que les métaux, plastiques, verre, bois, etc.

Que faire si la LED jaune ne s'allume pas ?

Vérifiez l'alimentation électrique, le câblage et l'état du fusible. Assurez-vous que la face active est propre et qu'un objet se trouve dans la portée de détection.

Comment raccorder le détecteur en technologie 3 fils ?

Branchez le fil marron sur L+, le bleu sur L- et le noir sur la sortie. Pour les versions AC/DC, suivez le schéma de la boîte de raccordement (voir notice).

Le détecteur peut-il être monté encastré dans du métal ?

Oui, mais la portée sera réduite. Respectez une distance d'au moins 3 x Sn par rapport à toute surface métallique environnante pour éviter une perte de fonctionnement.

Comment entretenir le KI5001 ?

Aucun entretien n'est nécessaire. Nettoyez régulièrement la face active pour enlever les dépôts métalliques ou corps étrangers qui pourraient nuire à la détection.

Que faire en cas de dysfonctionnement ?

L'appareil n'est pas réparable. Vérifiez les connexions, l'alimentation et la présence d'objet. Si le problème persiste, remplacez le détecteur.

MODE D'EMPLOI KI5001 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

KI

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6
4.2 Distance minimale en cas de montage non encastré 6
4.3 Distance minimale pour le montage de plusieurs appareils.... 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement.... 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages.... 10

6.1 Portée 10
6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur ..... 10
6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE.... 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Sn : portée

Fig. 1: Distance minimale en cas de montage encastré

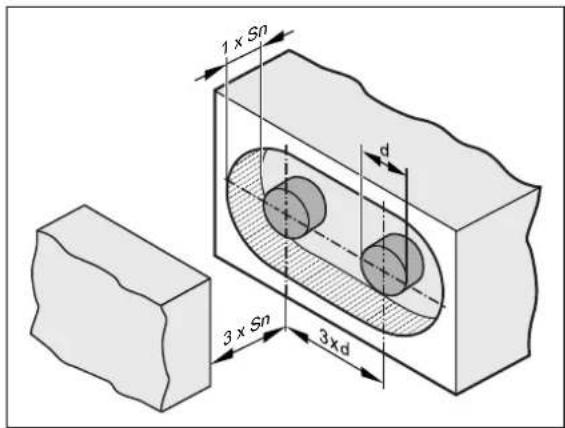

4.2 Distance minimale en cas de montage non encastré

d : diamètre
Sn : portée

Fig. 2: Distance minimale en cas de montage non encastré

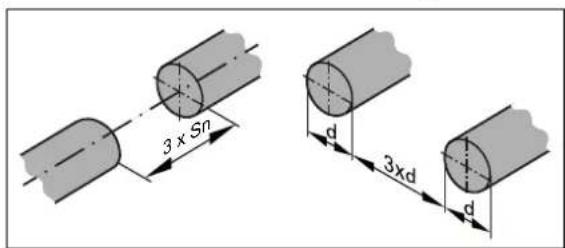

4.3 Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn : portée

Fig. 3: Distance minimale pour le montage de plusieurs appareils

4.4 Distance minimale pour le montage du type KD

Sn : portée

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

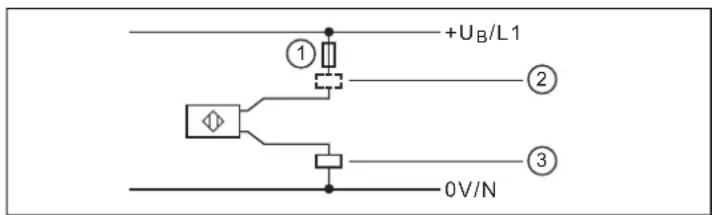

5.1.1 Technologie 2 fils

1 : fusible miniature (pour des appareils AC)
2 : commutation négative
3 : commutation positive

Fig. 5: Technologie 2 fils

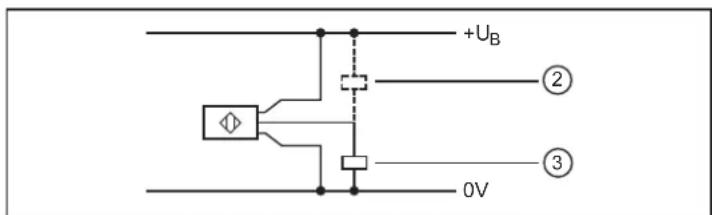

5.1.2 Technologie 3 fils

2 : commutation négative
3:commutation positive

Fig. 6: Technologie 3 fils

5.2 Réglage de la fonction de sortie du type KGE

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

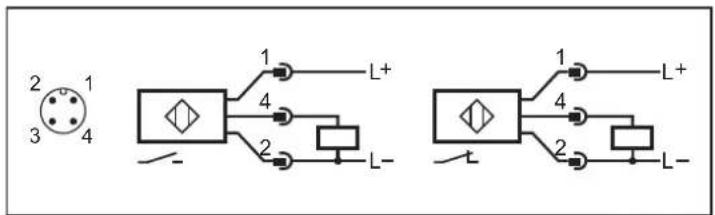

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée

2 : réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 : normalement ouvert (à la livraison)

2 : normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)

2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
