Type de produit	Détecteur de proximité capacitif
Marque et modèle	IFM KB5014
Usage prévu	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Alimentation	DC ou AC selon version (technologie 2 ou 3 fils)
Sortie	Commutateur normalement ouvert (NO) ou normalement fermé (NF), configurable par shunt
Portée (Sn)	Réglable via potentiomètre
Affichage LED	LED jaune : sortie passante (allumée) ou bloquée (éteinte)
Distance de montage encastré	Au moins 3 x Sn par rapport aux matériaux environnants
Distance de montage non encastré	Au moins 1 x Sn par rapport à la surface de montage
Distance entre plusieurs appareils	Au moins 3 x Sn (ou 3 x d pour le type KD)
Raccordement électrique	Par électricien qualifié, respecter les règlements nationaux
Fusible miniature	Recommandé selon la fiche technique
Réglage de la fonction de sortie	Par shunt sur connecteur (KI) ou sur l'appareil (KIE/KGE) : NO ou NF
Entretien	Aucun entretien requis ; maintenir la face active exempte de dépôts métalliques
Réparation	Non réparable ; éliminer écologiquement selon les normes
Température de fonctionnement	Non spécifiée dans la notice ; se référer à la fiche technique
Indice de protection	Non spécifié ; se référer à la fiche technique
Matériau du boîtier	Non spécifié

FOIRE AUX QUESTIONS - KB5014 IFM

Comment installer le détecteur KB5014 en montage encastré ?

Pour un montage encastré, respectez une distance minimale de 3 x Sn (portée) par rapport aux matériaux environnants afin d'éviter une perte de portée.

Quelle est la tension d'alimentation du KB5014 ?

Le détecteur peut être alimenté en DC ou AC selon le modèle. Consultez la fiche technique pour les valeurs exactes.

Comment régler la portée de détection ?

Utilisez un tournevis pour ajuster le potentiomètre sur l'appareil. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

Comment configurer la sortie en normalement ouvert (NO) ou normalement fermé (NF) ?

Sur les modèles avec connecteur (type KI), placez le shunt en position 1 (NO) ou 2 (NF). Sur les types KIE/KGE, ouvrez ou fermez le shunt directement sur l'appareil.

Que signifie la LED jaune sur le détecteur ?

La LED jaune allumée indique que la sortie de commutation est à l'état passant (objet détecté). Éteinte, la sortie est bloquée.

Quelle distance dois-je respecter entre plusieurs détecteurs ?

Pour le montage de plusieurs appareils, maintenez une distance d'au moins 3 x Sn entre eux (ou 3 x d pour le type KD) pour éviter les interférences.

Puis-je utiliser le KB5014 pour détecter des liquides ?

Oui, le détecteur capacitif détecte les fluides aqueux, les huiles et les graisses, ainsi que de nombreux matériaux isolants.

Comment raccorder électriquement le détecteur ?

Confiez le raccordement à un électricien qualifié. Mettez l'installation hors tension, puis connectez les fils selon le schéma de la notice (2 ou 3 fils). Installez un fusible miniature si recommandé.

Le détecteur nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. Veillez simplement à ce que la face active reste exempte de dépôts métalliques ou de corps étrangers.

Que faire en cas de dysfonctionnement ?

L'appareil n'est pas réparable. Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, remplacez le détecteur et éliminez-le selon les réglementations locales.

MODE D'EMPLOI KB5014 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

KI

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6
4.2 Distance minimale en cas de montage non encastré 6
4.3 Distance minimale pour le montage de plusieurs appareils.... 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement.... 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages.... 10

6.1 Portée 10
6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur ..... 10
6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

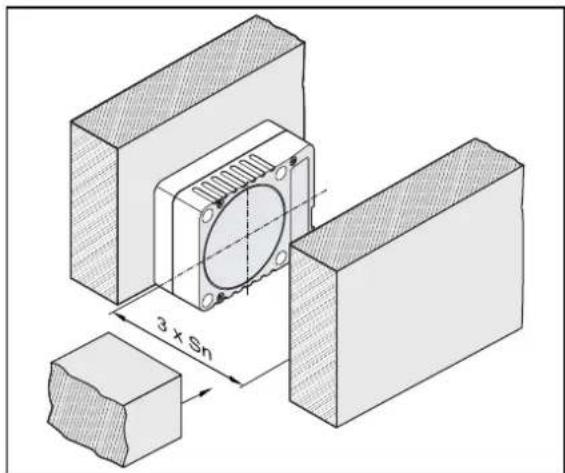

4.1 Distance minimale en cas de montage encastré

Sn : portée

Fig. 1: Distance minimale en cas de montage encastré

4.2 Distance minimale en cas de montage non encastré

d : diamètre
Sn : portée

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn : portée

Fig. 3: Distance minimale pour le montage de plusieurs appareils

4.4 Distance minimale pour le montage du type KD

Sn : portée

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

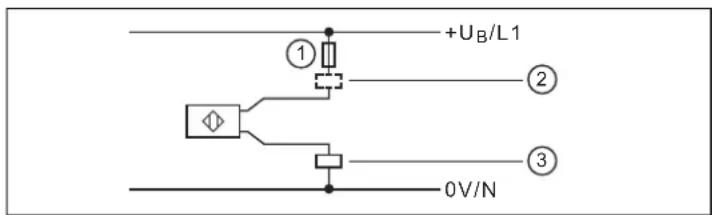

5.1.1 Technologie 2 fils

1 : fusible miniature (pour des appareils AC)
2 : commutation négative
3 : commutation positive

Fig. 5: Technologie 2 fils

5.1.2 Technologie 3 fils

2 : commutation négative
3:commutation positive

Fig. 6: Technologie 3 fils

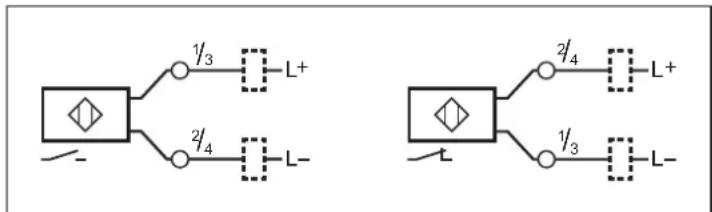

5.2 Réglage de la fonction de sortie du type KGE

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

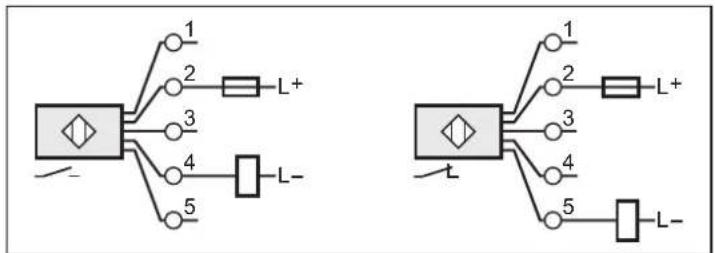

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

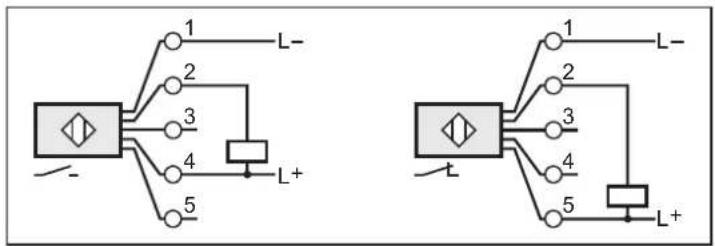

Fig. 10: Boîte de raccordement DC NPN

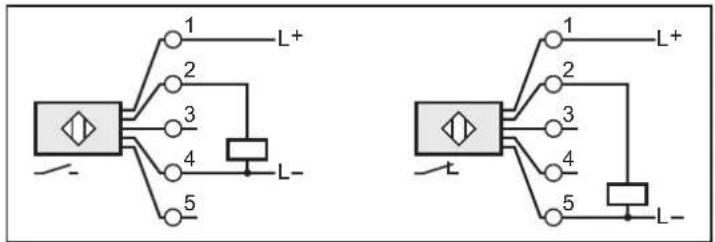

Fig. 11: Boîte de raccordement DC PNP

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée

2 : réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 : normalement ouvert (à la livraison)

2 : normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)

2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
