| Type de produit | Capteur photoélectrique de reconnaissance d'objets |
| Modèles concernés | O2D540, O2D542, O2D544, O2D550, O2D55x |
| Firmware minimum | 1.22.9009 |
| Fonctions principales | Détection de contours, analyse blob, surveillance de motifs, formes, circularité, rectangularité, nombre de trous, contraste, largeur, hauteur, position, orientation, comptage, tri |
| Éclairage interne | Infrarouge 850 nm (O2D55x), groupe exempt de risque RG0 |
| Alimentation électrique | 24 V DC PELV, max 35 V DC, classe de protection III |
| Consommation | Non spécifiée dans la notice |
| Interfaces | Ethernet TCP/IP, PROFINET, interface process |
| Sorties de commutation | 2 sorties configurables (OUT1, OUT2), PNP/NPN commutable |
| Entrée trigger | Externe (front positif/négatif, gated, burst) ou interne |
| Raccordement | Connecteurs M12 : Ethernet (codage D, 4 pôles), Alimentation/sorties (codage A, 5 pôles) |
| Montage | Via trous filetés M4 latéraux, couple max 2,1 Nm, possibilité de cylindre de serrage ou éclairage dôme |
| Indice de protection | Non évalué par UL, mais conçu pour environnement industriel |
| Température de fonctionnement | Au-dessus de 0 °C pour la mise en service, puis jusqu'à 55 °C (selon humidité) |
| Humidité relative | Jusqu'à 90 % sans condensation, avec limitations selon température |
| Sécurité photobiologique | Groupe exempt de risque (RG0) pour O2D55x, respecter distances pour autres modèles |
| Cybersécurité | Pas de mesures de sécurité informatique selon CEI 62443, restreindre l'accès réseau |
| Entretien et nettoyage | Nettoyer la vitre avant avec un nettoyant à vitres, éviter les solvants |
| Pièces détachées et réparabilité | Réparation uniquement par le fabricant, clé mémoire ifm intégrée pour transfert de configuration, éclairage externe compatible (O2D9xx) |
| Configuration | Via logiciel ifmVisionAssistant, touche multifonctions pour mise au point, front-end web |
| Protection contre la surchauffe | Oui, arrête la capture d'image si température interne trop élevée |
FOIRE AUX QUESTIONS - O2D550 IFM
Questions des utilisateurs sur O2D550 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur photoélectrique au format PDF gratuitement ! Retrouvez votre notice O2D550 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil O2D550 de la marque IFM.
MODE D'EMPLOI O2D550 IFM
Capeur de reconnaissance d'objets
O2D54x
O2D55x
Firmware : à partir de 1.22.9009
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Symboles de sécurité sur l'appareil 3
1.4 Notes legales 3
1.5 Information Open Source 3
2 Consignes de sécurité. 5
2.1 Sécurité photobiologique. 5
2.1.1 O2D540,O2D542 5
2.1.2 O2D544 6
2.1.3 O2D55x. 6
2.2 Cybersecurite 6
3 Usage prévu 7
3.1 Applications 7
4 Fonctions 8
4.1 Apercu des fonctions de I'appareil. 8
4.2 Front-end web 8
4.3 Triggers des captures d'image 9
4.3.1 Trigger externe 9
4.3.2 Fonction anti-rebond interne 9
4.4 Sorties de commutation 10
4.5 Eclairage interne 10
4.5.1 O2D54x. 11
4.5.2 O2D55x. 11
5 Montage 12
5.1 Instructions de montage 12
5.2 Montage avec cylindre de serrage 13
5.3 Montage avec éclairage dôme 14
6 Raccordement electrique 15
6.1 Schema de branchement 16
6.1.1 Commutation PNP/NPN 16
6.2 Example de câblage 16
6.3 Eclairage externe 17
7 Installation. 18
7.1 Mise à jour du firmware 18
8 Elements de service et d'indication 19
8.1 Signalisation 19
9 Mise en service 21
10 Paramétrage 22
10.1 Mise au point de la lentille avec la Touche multifonctions 22
10.2 Configurer ou verrouiller la Touche multifonctions 22
11 Fonctionnement 23
11.1 Protection contre la surchauffe 23
12 Correction de defaults 24
13 Maintenance, réparation et élimination 25
13.1 Remplacer l'appareil 25
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action a effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Récurrence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements utilisés
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
ATTENTION
Avertissement sur les dommages corporels
Danger de blessures legères, réversibles.
1.3 Symboles de sécurité sur l'appareil
L'alimentation electrique doit etre conforme a CEI 61010-1, chap. 9.4 - circuits limites en energie.
- Respecter la sécurité photobiologique pour les apparèils du groupe de risque 2.
Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTP (→ chapitre « Raccordement électrique »).
1.4 Notes légales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitation, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.
1.5 Information Open Source
2 Consignes de sécurité
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu). - Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des apparèils et des câbles contre l'endommagement.
2.1 Sécurité photobiologique
L'appareil est classé selon la norme EN 62471 pour une distance de l'observateur par rapport à la source lumineuse de 200mm pour la configuration la plus défavorable de l'appareil (couleur, temps d'exposition, taux d'images). Dans des conditions d'application spécifique, le risque pour l'observateur peut varier en fonction de l'st installation et des réglages de l'appareil.
L'installateur/l'exploitant du système est tenu de proceper à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectées. Les mesures de protection possibles peuvent inclure des protections visuelles, des distances minimales garanties d'un observateur, des contrôleires d'accès, des lunettes de protection et la formation des utilisateurs.
Il est généralement recommendé de ne pas regarder directement dans la source lumineuse allumée. Un éblouissement ou une irritation peut également se produit dans le groupe de risque 0 (groupe libre). Idealement, l'appareil est monté de façon à ce qu'il ne soit pas possible de regarder directement dans la source lumineuse.
2.1.1 O2D540, O2D542
La couleur des LED d'éclairage peut être commutée entre rouge (625 nm), vert (525 nm), bleu (453 nm) et blanc. La sélection de la couleur s'applique à toutes les LED en même temps.
L'appareil est conforme au groupe de risque 1 selon la norme EN 62471:2008.
Pour réduire le risque pour l'observateur au groupe libre (RG 0):
Lors de la selection des LED bleues et blanches, respecter les distances entre la source lumineuse et l'oeil indiquées dans le tableau suivant.
Tab. 1: distances de risque liées aux groupes de risques selon la norme DIN EN 62471, fiche jointe 1
| LED rouge LED | verte LED bleue LED b | anche | ||
| Groupe de risque (RG) 0 0 0 0 | ||||
| Distance de risque --- 0,35 m | 0,30 m |
2.1.2 O2D544
La couleur des LED d'éclairage peut être commutée entre rouge (625 nm), vert (525 nm), bleu (453 nm) et blanc. La sélection de la couleur s'applique à toutes les LED en même temps.
L'éclairage est fortement concentré.
L'appareil est conforme au groupe de risque 2 selon la norme EN 62471:2008.
ATTENTION
Source lumineuse du groupe de risque 2
Possibilité d'endommager les yeux en regardant dans la source lumineuse LED pendant une période prolongée.
Éviter de regarder longuement dans la source de lumière.
Effectuer une analyse des risques et, si nécessaire, prendre les mesures appropriées pour protéger les personnes.
Pour réduire le risque pour l'observateur au groupe de risque 1 ou au groupe libre (RG 0):
Lors de la selection des LED bleues et blanches, respecter les distances entre la source lumineuse et I'oeil indiquees dans le tableau suivant.
| LED rouge LED verte LED b | eue LED blanche | ||||
| Groupe de risque RG 0 0 1 0 1 | 0 | ||||
| Distance de risque --- 0,35 m | 0,55 m 0,30 m | 0,4 m | |||
Tab. 2: distances de risque liées aux groupes de risques selon la norme DIN EN 62471, fiche jointe 1
2.1.3 O2D55x
Les LED d'éclairage émettent une lumière infrarouge invisible d'une longueur d'onde de 850 nm. L'appareil est conforme au groupe exempt de risque défini dans la norme EN 62471:2008.
2.2 Cybersécurité
INFORMATION IMPORTANTE
Environnement reseau non protégé : l'appareil ne compte pas de mesures de sécurité informatique selon CEI 62443.
Un accès non autorisé en lecture et écriture est possible.
Une manipulation non autorisée sur le fonctionnement de l'appareil est possible.
Vérifier et restreindre les possibités d'accès à l'appareil.
3 Usage prévu
L'appareil est utilisé pour du contrôle qualité. Il vérifie et contrôle les contours, les propriétés, les dérivés, les changements de couleur et états de surface des objets inspectés.
Il convient également à des opérations de tri et de comptage.
3.1 Applications
La sécurité de l'appareil est concise conformément à la norme EN CEI 61010-2-201 pour une utilisation dans les conditions environnementales suivantes :
- Utilisation à l'intérieur
- Altitudes jusqu'à 4000 m
- Humidité relative de l'air jusqu'à 90 % au maximum, sans condensation
- Degré de salissure 2
Compatibilité electromagnetique (CEM) :
L'appareil est concu pour une utilisation dans des environnementes industriels.
Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.
En cas de besoin, prendre des mesures de blindage CEM.
L'indice de protection IP n'a pas ete evalue par UL@ Underwriters Laboratories.
4 Fonctions
L'appareil surveille les propriétés d'objects. Pour cela, il procède à des captures d'image à l'aide de paramètres préalablement établis par l'utilisateur au sein de quelques d'application données.
A l'aide d'éclairages directs ou de de rétroéclairages, l'appareil détecte une image en niveaux de gris de l'objet à contrôle. Il utilise les valeurs de luminosité déterminées pour faire la distinction entre l'objet et l'arrière-plan.
Il compare ensuite l'image capturée avec un ou plusieurs modèles, préalablement appris. A partir de cette comparaison, le capteur peut indiquer si un ou plusieurs modèles ont été trouvés dans la scène.
L'appareil transmet les résultats via une interface process Ethernet.
De plus, l'appareil est équipé de 2 sorties de commutation pour la commande d'appareils externes.
4.1 Aperçu des fonctions de l'appareil
- Interface process : Ethernet TCP/IP et PROFINET
- Interface de paramétrage : Ethernet TCP/IP.
- Détction de contour et analyse blob (niveau de gris) intégrées et configurable.
- Surveillance des propriétés d'objet suivantes :
Motifs et formes
Rayon interne et externe
- Circularité et rectangularité
- Nombre de trous
- Contraste, largeur et hauteur de surfaces
- Nombre, position et orientation d'objets
- Réglage automatique des paramètres de focale et d'exposition.
- Assistant pour le contrôle de présence d'un objet.
Commande des sorties de commutation par l'application active ou en externe via une interface process.
Eclairage interne - Déclenchement interne et externe de captures d'image
- Traitement des données avec blocs fonctionnels et liaisons logiques dans l'appareil
- La clé mémoire ifm intégrée sauvegarde la configuration actuelle pour remplaçer facilement l'appareil. Sauvegarde complémentaire optionnelle des images erreur.
4.2 Front-end web
L'appareil dispose d'une page web permettant la mise à disposition des informations suivantes :
- Documentation appareil
- Configuration apparel
Images erreur
Licences
Adresse IP de l'appareil saisie dans un navigateur web. Exemple : http://192.168.0.69
4.3 Triggers des captures d'image
De 1 à 5 peux de paramètres peuvent être définis pour les captures d'image.
Les captures d'image pour la détéction d'objet ou de contour sont déclenchées via un signal trigger interne ou externe. En fonction du mode trigger configuré, les différentes images sont alors capturées.
-
Trigger interne
-
Capture d'images continues avec une fréquence d'acquisition fixe.
-
Configuration via ifm Vision Assistant.
-
Trigger externe
-
Capture d'image activée par une source trigger externe (signal de commutation d'un capteur raccordé) via l'entrée trigger.
- Capture d'image activée par une commande interface process (API) via Ethernet.
En cas d'utilisation d'un éclairage interne ou externe, l'éclairage est également activé à chaque trigger.
4.3.1 Trigger externe
Pour le trigger exter des captures d'image, differents modes de déclenchement peuvent être utilisés (→ manuel du logiciel sur documentation.ifm.com):
- Front négatif
- Front positif
- Fronts négatif et positif
Gated trigger - Burst trigger
Tant qu'un process de trigger n'a pas encore ete traite, un nouveau trigger ne peut pas etre déclenché. Un signal trigger trop précoc est rejeted et traite comme une erreur « Trigger Overrun ». Le signal Ready, « PrEt pour le trigger», peut etre fourni sur une sortie de commutation.
Fig. 1: Signal « Ready » (« Prépartir le trigger »)
Exemple:Un detecteur reflexion directe servant de source trigger externe declenche l'appareil en cas de front positif. (tA = temps d'évaluation)

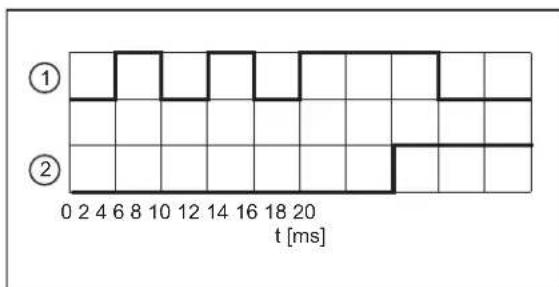

4.3.2 Fonction anti-rebond interne
L'entrée trigger a une fonction antirebond intégrée (réglage par défaut : fonction anti-rebond désactivée). La fonction anti-rebond intégrée évite le déclenchement d'un trigger par plusieurs courtes impulsions. L'impulsion doit durer au moins 4 ms pour être reconnaue comme trigger.
En fonction de l'installation électrique, la fonction anti-rebond n'est pas nécessaire.
1:Entrée trigger 2:Capture d'images
Fig. 2: Fonction anti-rebond interne
Il est possible de paramétre une temporisation de trigger.
4.4 Sorties de commutation
Les sorties de commutation OUT1 et OUT2 sont configurable. Si un éclairage externe est connecté, seule OUT1 reste disponible pour l'application.
La configuration peut être définie individuellement pour chaque application au moyen d'ifmVisionAssistant. La configuration standard est représentée dans le tableau suivant.
Tab. 3: Configuration standard des sorties de commutation
| Sortie Standard | Eclairage externe Interface process | ||
| OUT1 Pour les appplications via ifmVisionAssistant :Signal Ready ( « Pré t pour le trigger » )0 : appeareil en fonctionnement1 : appeareil pré t pour signal trigger | A commuter via com-mande | ||
| En cas d'utilisation du bouton Teach :Evaluation réussie (pass/fail) | |||
| OUT2 Pour les appplications via ifmVisionAssistant :0 : évaluation de l'objet/du modèle non réussie1 : évaluation de l'objet/du modèle réussie | Sortie trigger | ||
| En cas d'utilisation du bouton Teach :OUT2 non utilisée | |||
La sortie de commutation commute dedqu'un des statuts suivants se presente :
«Prêt pour le trigger »
L'appareil signale qu'une nouvelle image peut être capturée. Les triggers ne peuvent être traités qu'avc cet etat. En cas de capture d'imagens en continu, I'etat « PrEt pour le trigger » n'est pas fourni.
- « Capture d'images terminée »
L'appareil signale que la capture des images est terminée. L'état de l'appareil peut être utilisé avec la fonction cascade, afin d'éviter les perturbations mutuelles lors de la capture des images.
《Erreur》
L'appareil signale qu'une erreur interne s'est produit. Des informations détaillées sur l'erreur peuvent être demandées via Ethernet.
- «Commandé via l'interface process» (par ex. par API)
L'appareil est commandé via la commande « O »(→ Guide du programmeur).
- « États définis par l'utilisateur »
Les états définis par l'utilisateur changent par le traitement du contour et du blob (par ex. objet/ modèle trouvez, objet/modèle correspond à la reférence, objet/modèle en dehors de la valeur de seuil, etc.).
4.5 Eclairage interne
L'activation de l'éclairage interne peut améliorer la reconnaissance des objets. Les 4 LED d'éclairage peuvent être activées individuellement.
Le logiciel ifmVisionAssistant permet de régler l'éclairage interne.
Fig. 3: LED d'éclairage
Respecter les consignes de sécurité photobiologique. (→ Securite photobiologique 5)
L'éclairage interne et externe est allumé 500 μs avant la capture de l'image. La mise en marche anticipée n'a aucune influence sur la luminosité de l'image capturée.
Example: Pour un temps d'intégration de 100 µs , l'éclairage est allumé pendant 600 µs
4.5.1 O2D54x
L'appareil est doté d'un éclairage RVBB, qui peut être commuté entre les couleurs d'éclairage rouge, vert, bleu et blanc. Une seule couleur peut être activée à la fois, ce qui s'applique à toutes les LED d'éclairage interne.
L'optique de l'appareil ne comporte pas de filtré passé-bande.
L'optique de l'appareil et deux des quatre LED sont équipés de filtres de polarisation.
N'active les LED qu'avac des filtres de polarisation pour eviter toute reflexion directe.
4.5.2 O2D55x
L'appareil dispose d'un éclairage infrarouge.
Un filtré passée-bande est intégré dans la lentille de l'appareil. Sans éclairage interne, les objets et les contours sont difficiles à détecter. Si possible, toujours utiliser l'éclairage interne ou un éclairage externe avec une longueur d'onde appropriée.
L'appareil ne dispose pas de filtres de polarisation.
5 Montage
L'appareil peut être monté devant ou au-dessus de l'objet, selon l'application et la surface de l'objet à surveiller.
Monter l'appareil sur la fixation au moyen des deux trous filetés latéraux. Couple de serrage max. 2,1 Nm.
- Centrer l'appareil sur l'axe optique de l'objet.
Informations sur les accessoires disponibles sur www.ifm.com
5.1 Instructions de montage
Un stockage dans un air ambient très humide peut entrainer une condensation sur la vitre après le raccordement de l'appareil et donc affecter son fonctionnement.
Ne pas dépasser les limites suivantes :
| Température Humidité relative de l'air maximale recommends | |
| 25 °C 75 % | |
| 30 °C 72 % | |
| 35 °C 70 % | |
| 40 °C 67 % | |
- Eviter les situations de contre-jour ou de lumière parasite et des conditions de luziere changeantes. Si la lentille ou la scene a surveiller est exposée à la luziere du soleil, cela peut provoquer des perturbations.
Lors du montage, veiller au decouplage mecanique pour eviter une vibration du capteur.
Eviter l'installation dans des zones fortement salissantes de la machine.
Des appareils positionnés côte à côte peuvent se perturber mutuelles en cas d'exposition simultanée si l'éclairage est activé.
Utiliser un éclairage externe constant ou les déclencher successivement.
S'assurer que l'élement de compensation de pression sur le dessous de l'appareil n'est pas couvert.

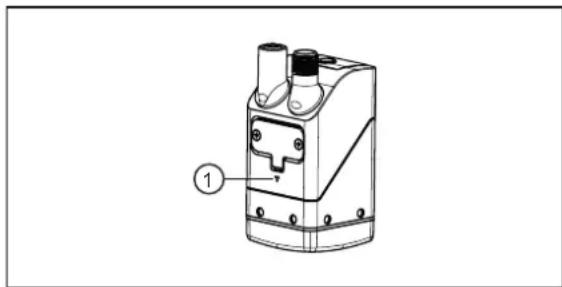

Fig. 4: Element de compensation de pression (1)
5.2 Montage avec cylindre de serrage
Fig. 5: Montage avec le kit de montage E2D500
1: Ecrous M4 2: Filetages M4 (profondeur 7mm )
3: Fixation 4: Cylindre de serrage
Monter la fixation sur les filetages M4 de l'appareil avec deux vis M4. Couple de serrage maximal 2,1 Nm.
Monter le cylindre de serrage sur la fixation.
5.3 Montage avec éclairage dôme
Fig. 6: Montage avec le kit de montage E2D501
1: Ecrous M4 2: Fileages M4 (profondeur 7 mm)
3: Fixation 4: Cylindre de serrage
5:Eclairage dome
Monter la fixation sur les filetages M4 de l'appareil avec deux vis M4.f Couple de serrage maximal 2,1 Nm.
Monter la fixation sur l'éclairage dôme avec quatre vis.
Monter le cylindre de serrage sur la fixation.
6 Raccordement électrique
INFORMATION IMPORTANTE
L'appareil doit être raccordé par un électricien qualifié.
Appareil de la classe de protection III (CP III) (CEI 61010-2-201 chap. 6.5.2.101.4).
L'alimentation electrique doit
- se faire uniquement par des circuits PELV (CEI 61010-2-201 chap. 3.111),
- ne pas dépasser 35 V DC en cas de fonctionnement,
- ne pas dépasser 60 V DC en cas de défaut unique et
- ne pas dépasser la tension d'alimentation de l'appareil (voir fiche technique).
Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24V . Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120s . Ce faisant, tener compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :
- fusible ou
-dispositif électromécanique non régiable et ne se réenclenchant pas automatiquement.
Déparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base. L'iso1ation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.
Avant le raccordement electriquemettre l'installation hors tension.
Pour des longueurs de cable >30m ,utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5.
INFORMATION IMPORTANTE
Détérioration de l'appareil en raison de connecteurs M12 insuffisamment serrés.
L'indice de protection indiquedans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés.
Visser fermement les connecteurs M12 à l'appareil.
Dans le champ d'application cULus :
Température haute minimum du cable qui doit être raccordé au capteur : 70 °C.
Lors de la connexion, veiller à :
Utiliser des protections contre la traction pour les cables raccordés à l'appareil.
Couvrir avec des bouchons (E73004) les prises non utilisées. Couple de serrage 0,6 à 0,8 Nm.
Lorsque l'appareil est utilisé en permanence en zone humide, l'écrou du cable avec connecteur M12 pour l'Etherenet industriel (par ex. E11898) peut se corroder.
Utiliser un cable de raccordement avec un écrou en acier inox.

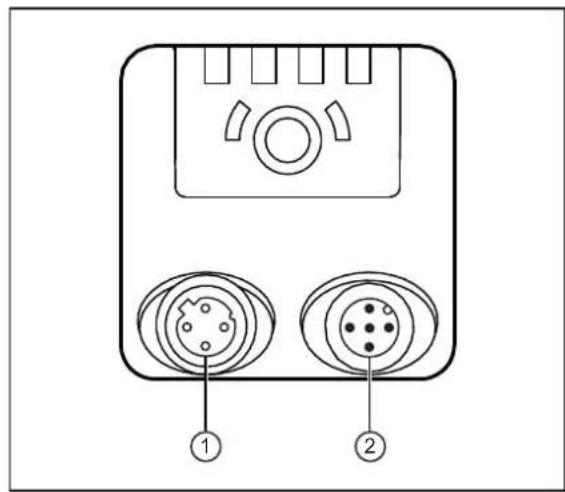

6.1 Schéma de branchement
| ① Ethernet (interface de paramétrage, interface process) Prise M12, codage D, 4 pôles | |
| 1 2 4 3 S | 1: TD+ 2: RD+ 3: TD- 4: RD- S: Blindage |
| ② Alimentation et sorties process Connecteur M12, codage A, 5 pôles | |
| 5 2 1 3 4 | 1: U+ 2: Entrée trigger 3: GND 4: Sortie de commutation OUT1 – Ready 5: Sortie de commutation OUT2 |
6.1.1 Commutation PNP/NPN
Les broches 2, 4 et 5 peuvent être commutées entre les logiques PNP et NPN.
Ce réglage ne peut pas être effectué pour des broches individuelles, mais s'applique simultanément à toutes les broches.
6.2 Exemple de câblage
L'appareil peut etre déclenché de manière externe selon les possibilités suivantes :
- Ethernet
- Signal de commutation externe via entrée trigger
Dans l'exemple de câblage, la capture d'images est déclenchée par un détecteur de proximé via l'entrée trigger.
1:Appareil
2:PC portable pour le paramétrage
3:PC industriel pour évalué et déclencher
4: Détector de proximité
5:Source de tension
Fig. 7: Exemple de cablage d'un circuit trigger
Un cable adaptateur (cable en Y) est disponible pour les détecteurs trigger externes : → Gamme d'accessoires sur www.ifm.com.
6.3 Eclairage externe
Un éclairage externe peut être connecté pour améliorer la détction des objets.
Un éclairage exter est raccordé à la sortie de commutation OUT2 de l'appareil. Le capteur déclenché indépendamment l'éclairage ou transfère le signal trigger vers l'éclairage exter.
Exemple d'unités d'éclairage compatibles : O2D9xx.
L'éclairage interne et externe est allumé 500 μs avant la capture de l'image. La mise en marche anticipée n'a aucune influence sur la luminosité de l'image capturée.
Example: Pour un temps d'intégration de 100 µs , l'éclairage est allumé pendant 600 µs .
Appareils à lumière infrarouge
Les apparêils à lumière infrarouge sont équipés d'un filtré passé-bande. De ce fait, seuls des éclairages externes sur la plage de longueurs d'onde de 780 nm à 880 nm peuvent être utilisés.
Appareils avec RGB-W
Les apparêils avec éclairage RGB-W ne sont soumis à aucune restriction. De ce fait, les éclairages externes peuvent être utilisés indépendamment de la plage de longueurs d'onde.
7 Installation
Pour pouvoir utiliser toutes les fonctions de l'appareil, le logiciel ifmVisionAssistant est nécessaire pour le paramétrage.
▶ Télécharger le logiciel ifmVisionAssistant via la zone de téléchargement de l'appareil : documentation.ifm.com
L'utilisation d'ifmVisionAssistant est décrite dans le manuel du logiciel. → Manuel du logiciel sur documentation.ifm.com
7.1 Mise à jour du firmware
▶ Télécharger le logiciel ifmVisionAssistant via la zone de téléchargement de l'appareil : documentation.ifm.com
Si le système de bus de terrain doit être certifié :
N'utiliser qu'un firmware certifié pour les mises à jour.
Avant la mise à jour du firmware, exporter la configuration de l'appareil.
La configuration sauvegardée est perdue par la mise à jour du firmware.
Connecter l'appareil avec le logiciel ifmVisionAssistant.
Metre à jour le firmware de l'appareil.
Importer la configuration de l'appareil.
8 Éléments de service et d'indication
Fig. 8: LED et bouton
1:LED multifonctions (verte)
2:LED multifonctions (jaune)
3:LED Ethernet (verte)
4:LED d'alimentation (verte)
5:LED OUT1 (jaune)
6:LED OUT2 (jaune)
7: Touche multifonctions
8.1 Signalisation
Tab. 4: LED multifonctions (verte, jaune)
| LED multifonctions (verte) LED | multifonctions (jaune) Description | |
| Allumée --- Mode d'orientation actif | ||
| Allumée Clignote à 1 Hz Mode de | réglage actif | |
| Clignote à 2 Hz --- Configuration en cours de sauvegarde | ||
| Allumée pendant 2 s --- Configuration sauvégardée avec succès | ||
| Clignote à 8 Hz Clignote à 8 Hz Mode actif pour le transfert de la configuration de la clé mémoire ifm au moyen de la Touche multifonctions (→ Remplacer l'appareil □ 26) | ||
| --- Clignote à 8 Hz Erreur : verrouillage du bouton actif | ||
| --- Clignote à 8 Hz Erreur : échec de la configuration | ||
| LED Ethernet LED d'alimentation LED OUT1 LED OUT2 Description | ||||
| Éteinte Allumée Éteinte éteinte L'appareil est opérationnel. | ||||
| --- Clignote à 0,5 Hz --- L'appareil n'est pas paramétré ou | le paramétrage n'a pas été chargé sur l'appareil. | |||
| --- Clignote 2 x à 0,5 Hz --- L'appareil est en mode de para- | métrage. | |||
| --- Allumée Allumée --- OUT1 est commutée. | On Off | |||
| --- Allumée Clignote à 8 Hz --- OUT1 a un court-circuit. | ||||
| --- Allumée --- Allumée OUT2 est commutée. | ||||
| --- Allumée --- Clignote à 8 Hz OUT2 a un court-circuit. | ||||
| Allumée Allumée --- L'appareil est disponible, Ethernet | est connecté. | |||
| Clignote | Allumée --- Ethernet transmet des données. | |||
| --- | Éteinte | Clignote à 8 Hz | Clignote à 8 Hz | L'appareil signale une erreur in-terne. |
| --- | Éteinte | Clignote à 2 Hz | Clignote à 2 Hz | L'appareil signale une erreur remédiable. Le message d'erreur peut être lu via Ethernet. |
| --- | Chenillard => | L'appareil démarre. | ||
| --- Chenillard = L'appliéil exécuté une mise à jour | du firmware. | |||
| Éteinte Éteinte Éteinte | Éteinte Pas de tension | ou tension trop | faible. | |
Tab. 5: LED Ethernet, LED d'alimentation, LED OUT1, LED OUT2
--- signifie un état indéfini
9 Mise en service
Erreur lors de la mise en service
L'appareil peut provoquer des erreurs s'il est mis en service à des températures inférieures à 0°C
Mettre l'appareil en service au-dessus de 0°C
Suite à la mise en service, l'appareil peut être utilisé en dessous de 0°C . Les températures ambiantes possibles sont indiquées dans la fiche technique.
A la mise sous tension l'appareil est mis en service.
Après 30 secondes, l'appareil se trouve en mode d'évaluation dans lequel les applications sauvegardées sont exécutées.
Les éléments d'indication signat lent l'état de fonctionnement actuel.
A la livraison, aucune application n'est configurée et l'appareil ne réalise aucune fonction.
Paramétrr l'appareil via ifm Vision Assistant.
10 Paramétrage
L'appareil peut être paramétré des manières suivantes :
-
Logiciel ifm Vision Assistant (→ Manuel du logiciel sur www.ifm.com):
-
Paramétrage de jusqu'à 32 applications avec plusieurs captures d'image.
-
Configuration de l'interface process et des sorties de commutation.
-
Mise au point de la lentille de l'appareil avec la Touche multifonctions (n'est disponible qu'après l'installation d'une application via ifm Vision Assistant).
- Chargement de la configuration à partir de la clé mémoire ifm.
Le logiciel ifm Vision Assistant et le manuel du logiciel sont disponibles sur internet : www.ifm.com.
10.1 Mise au point de la lentille avec la Touche multifonctions
La Touche multifonctions ne fonctionne qu'après l'installation d'au moins une application via ifm Vision Assistant.
Appuyer sur la Touche multifonctions pendant 3 secondes.
La LED multifonctions verte est allumée en permanence.
Centrer I'objet sur I'axe optique du capteur.
Appuyer pendant 1 seconde sur la Touche multifonctions dans un Delaware de 2 minutes (Timeout).
La LED multifonctions jaune clignote pendant que l'appareil procèle à la mise au point automatique.
La camera a terminé la mise au point lorsque la LED multifonctions verte clignote brievement puis est allumée pendant 2 secondes.
La mise au point a échoué si la LED multifonctions jaune clignote brièvement.
La Touche multifonctions est conque pour une durée de vie de 100 000 appuis sur le bouton.
10.2 Configurer ou verrouiller la Touche multifonctions
La Touche multifonctions peut être verrouillé ou autrement configuré avec le logiciel ifm Vision Assistant ( → Manuel du logiciel sur www.ifm.com). Dans les situations suivantes la Touche multifonctions est automatiquement verrouillé :
L'appareil est configuré par le logiciel ifm Vision Assistant.
Exception: si le logiciel ifm Vision Assistant est en mode de surveillance, la Touche multifonctions est déverrouillé.
L'appareil est protégé par mot de passer.
11 Fonctionnement

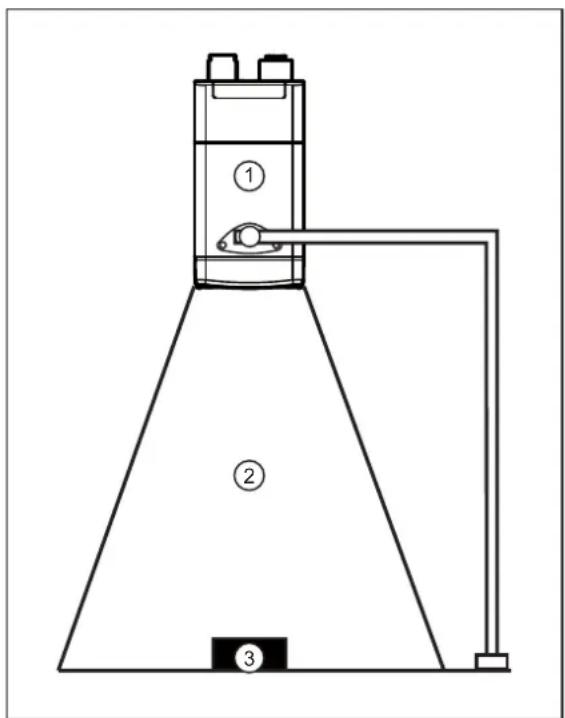

Fig. 9: Detection d'un objet
Recommendations pour augmenter le taux de détction :
Positionner l'objet (3) dans le champ de vue (2).
Enlever les autres objets du champ de vue.
Pour des objets avec surface brillante :
- incliner légèrement l'appareil (1) ou
- utiliser le filtré de polarisation*.
Nettoyer la vitre avant de l'appareil (1).
Respecter les remarques sur le montage (→ Instructions de montage 12).
- Disponible uniquement pour l'appareil O2D54x.
11.1 Protection contre la surchauffe
Pour protégé le matériel, l'appareil est équipé d'une protection contre la surchauffe.
Elle peut s'activer dans les cas suivants :
- température ambiente elevée
- taux élevé de rafraîchissement des images
- temps d'exposition long
Si la protection contre la surchauffe est active, aucune image n'est capturée. La protection contre la surchauffe sera désactivéeès que la température interne aura baisse.
12 Correction de defaults
Si I'appareil se comporte de maniere inattendue ou incorrecte :
▶ Téchéarger et installer les dernières versions du firmware et d'ifmVisionAssistant. Téchéargement sur documentation.ifm.com.
Si les problèmes persistent :
Contacter le support ifm. Contact: www.ifm.com.
13 Maintenance, réparation et élimination
En cas d'utilisation correcte, l'appareil est sans entretien.
L'encrassement réduit le contraste et le taux de détention.
Dégager la fenêtre avant de tout encrassement.
Utiliser un nettoyant à vitres pour nettoyer les optiques. Des produits lessiviels à base de solvants peuvent abirmer le verre de la fenetre avant.
L'appareil ne doit être réparé que par le fabricant.
L'appareil ne doit être ouvert que par le fabricant. Pour remplaçer l'appareil, l'utilisateur peut ouvrir le couvercle de maintenance.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
13.1 Remplacer l'appareil
Lors du remplacement de l'appareil la configuration sauvegardée peut etre transmise au nouvel apparéil. Pour ce faire, la clé mémoire ifm intégrée de l'ancien apparéil est insérée dans le nouvel apparéil.
La clé mémoire ifm intégrée assure une durée de conservation des données de 3 ans à une température de stockage maximal de 55°C . En cas de dépassement, une perte de données est possible. Pendant le fonctionnement, les données sauvégardées sont périodiquement rafraîchies.
Le couvercle de maintenance ne doit etre ouvert que pour la transmission de la configuration.
Le couvercle de maintenance ne doit etre ouvert que dans un environnement propre et sec (degrde de salissure 2).
La clé mémoire ifm ne doit être utilisée que pour les apparciels O2x5xx.
Ne pas utiliser la clé mémoire ifm avec un PC, un ordinateur portable, etc.
Remplacement de la clé mémoire ifm :

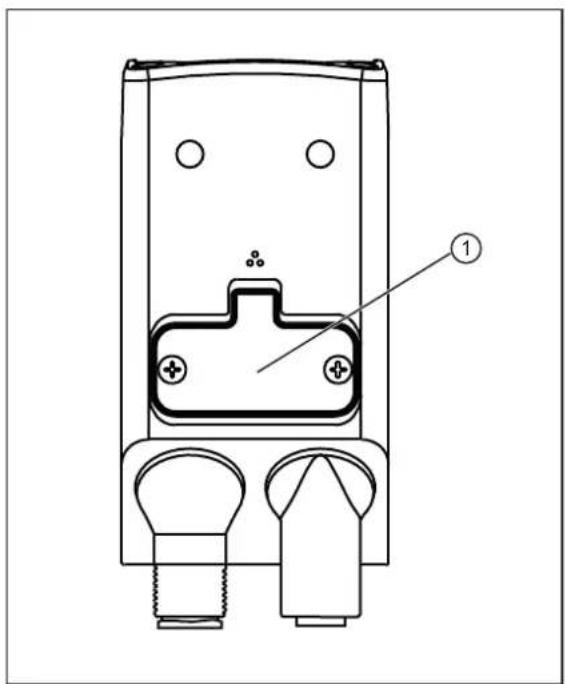

Fig. 10: Remplacer l'appareil
1: Couvercle de maintenance
Retirer les cables raccordes à l'appareil.
Debrancher l'appareil du courant.
Desserrer les vis du couvercle de maintenance.
Retirer le couvercle de maintenance de l'appareil.
Ne pas endommager le caoutchouc de scellement à l'intérieur du couvercle de maintenance.
Insérer la clé mémoire ifm de l'ancien apparéil dans le nouvel apparéil.
- Remetre en place le couvercle de maintenance. Serrer les vis à max. 0,2 Nm.
Activer la configuration dans le nouvel apparéil :
Mettre le nouvel apparéil sous tension.
Appuyer sur la Touche multifonctions pendant que les LED multifonctions (verte) et (jaune) clignotent.
La configuration est transmise de la clé mémoire ifm au nouvel apparéil.
- CONTENU
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- 1.2 AVERTISSEMENTS UTILISÉS
- INFORMATION IMPORTANTE
- ATTENTION
- 1.3 SYMBOLES DE SÉCURITÉ SUR L'APPAREIL
- 1.4 NOTES LÉGALES
- 1.5 INFORMATION OPEN SOURCE
- 2 CONSIGNES DE SÉCURITÉ
- 2.1 SÉCURITÉ PHOTOBIOLOGIQUE
- 2.1.1 O2D540, O2D542
- 2.1.2 O2D544
- 2.1.3 O2D55X
- 2.2 CYBERSÉCURITÉ
- 3 USAGE PRÉVU
- 3.1 APPLICATIONS
- 4 FONCTIONS
- 4.1 APERÇU DES FONCTIONS DE L'APPAREIL
- 4.2 FRONT-END WEB
- 4.3 TRIGGERS DES CAPTURES D'IMAGE
- 4.3.1 TRIGGER EXTERNE
- 4.3.2 FONCTION ANTI-REBOND INTERNE
- 4.4 SORTIES DE COMMUTATION
- 4.5 ECLAIRAGE INTERNE
- 4.5.1 O2D54X
- 4.5.2 O2D55X
- 5 MONTAGE
- 5.1 INSTRUCTIONS DE MONTAGE
- 5.2 MONTAGE AVEC CYLINDRE DE SERRAGE
- 5.3 MONTAGE AVEC ÉCLAIRAGE DÔME
- 6 RACCORDEMENT ÉLECTRIQUE
- DANS LE CHAMP D'APPLICATION CULUS
- 6.1 SCHÉMA DE BRANCHEMENT
- 6.1.1 COMMUTATION PNP/NPN
- 6.2 EXEMPLE DE CÂBLAGE
- 6.3 ECLAIRAGE EXTERNE
- APPAREILS À LUMIÈRE INFRAROUGE
- APPAREILS AVEC RGB-W
- 7 INSTALLATION
- 7.1 MISE À JOUR DU FIRMWARE
- 8 ÉLÉMENTS DE SERVICE ET D'INDICATION
- 8.1 SIGNALISATION
- 9 MISE EN SERVICE
- 10 PARAMÉTRAGE
- 10.1 MISE AU POINT DE LA LENTILLE AVEC LA TOUCHE MULTIFONCTIONS
- 10.2 CONFIGURER OU VERROUILLER LA TOUCHE MULTIFONCTIONS
- 11 FONCTIONNEMENT
- 11.1 PROTECTION CONTRE LA SURCHAUFFE
- 12 CORRECTION DE DEFAULTS
- 13 MAINTENANCE, RÉPARATION ET ÉLIMINATION
- 13.1 REMPLACER L'APPAREIL
Marque : IFM
Modèle : O2D550
Catégorie : Capteur photoélectrique
