| Type de produit | Éclairage infrarouge pour capteurs 3D |
| Marque | IFM |
| Modèle | O3M970 |
| Alimentation électrique | 9 à 32 V DC, classe de protection III (TBTP) |
| Connecteur d'alimentation | M12, 4 pôles, codage A |
| Interface capteur | MCI (Modulation and Communication Interface) via câble dédié |
| Capteurs compatibles | O3M150/151/160/161/250/251/260/261/271 |
| Type de lumière | Infrarouge invisible, groupe de risque 1 (CEI 62471) |
| Distance de montage capteur-éclairage | 0 à 2,80 m |
| Accessoires de montage | Kit de montage en U (E3M100/E3M102), Kit profil rond (E3M103) |
| Câbles recommandés | MCI : E3M121/E3M122/E3M123 ; Alimentation : E3M131/E3M132/E3M133 |
| Indice de protection | Garanti uniquement avec connecteurs M12 bien serrés (consulter fiche technique) |
| Homologations | Déclaration de conformité UE disponible sur www.ifm.com |
| Logiciel intégré | Contient du logiciel Open Source (licences GNU disponibles) |
| Contenu de la livraison | Éclairage O3M970, notice brève |
| Classe de protection | III (Très Basse Tension de Protection) |
FOIRE AUX QUESTIONS - O3M970 IFM
Questions des utilisateurs sur O3M970 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice O3M970 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil O3M970 de la marque IFM.
MODE D'EMPLOI O3M970 IFM

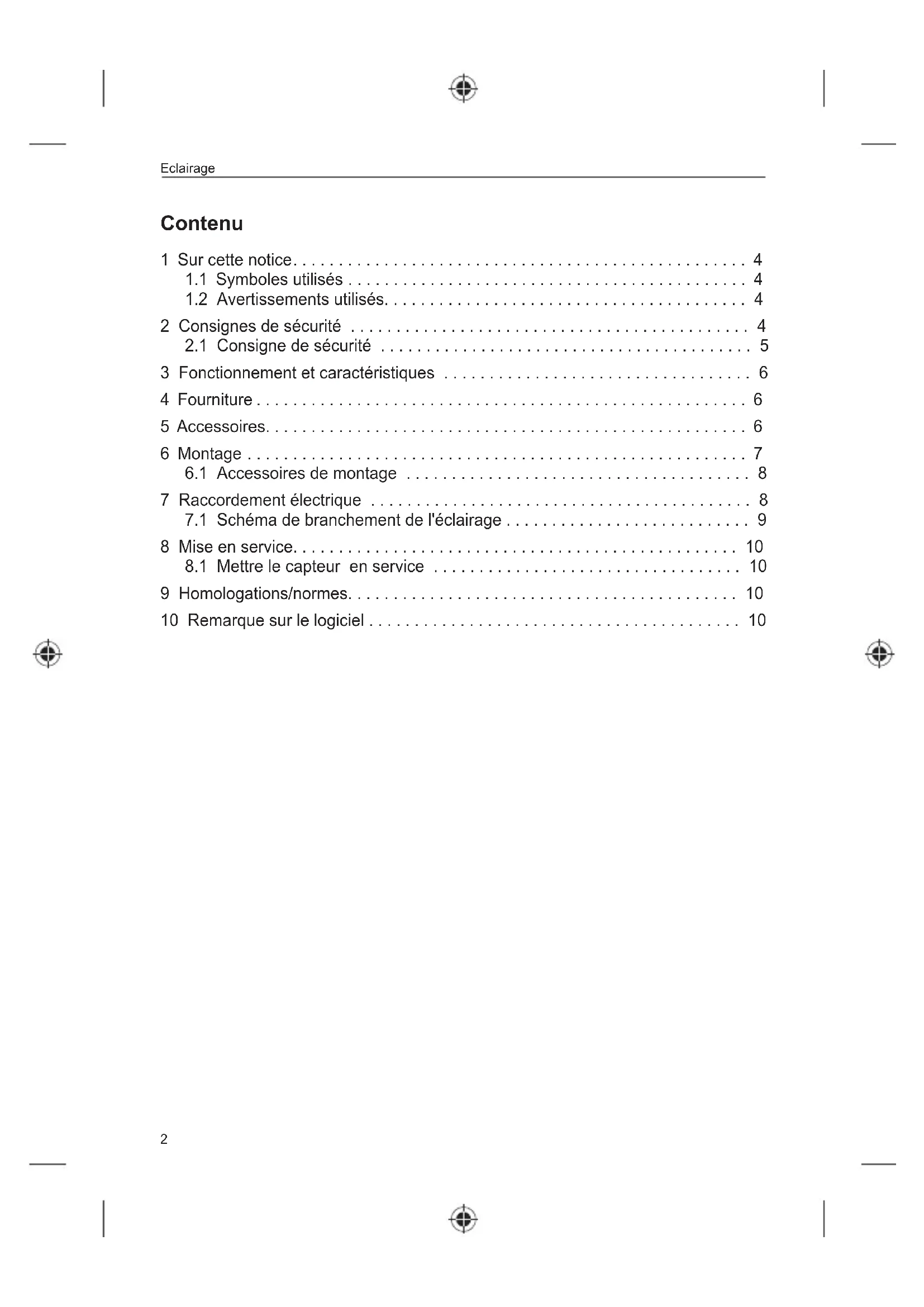

1 Sur cette notice.... 4
1.1 Symboles utilisés .... 4
1.2 Avertissements utilisés.... 4
2 Consignes de sécurité 4
2.1 Consigne de sécurité 5
3 Fonctionnement et caractéristiques 6
4 Fourniture 6
5 Accessoires....6
6 Montage 7
6.1 Accessoires de montage 8
7 Raccordement électrique 8
7.1 Schéma de branchement de l'éclairage 9
8 Mise en service.... 10
8.1 Mettre le capteur en service 10
9 Homologations/normes.... 10
10 Remarque sur le logiciel 10
FR
Licences et marques
Microsoft®, Windows®, Windows XP® et Windows Vista® sont des marques enregistrées de Microsoft Corporation.
Adobe® et Acrobat® sont des marques enregistrées d'Adobe Systems Inc.
Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives.
1 Sur cette notice
Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d'envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'appareil. Ce document fournit des informations sur l'utilisation correcte de l'appareil.
Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'utilisation de l'appareil.
Pour une description détaillée de l'appareil lire la notice d'utilisation et le manuel de programmation.
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence croisée
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire
1.2 Avertissements utilisés
ATTENTION
Avertissement de dommages corporels.
Danger de blessures légères, réversibles.
2 Consignes de sécurité
Cette notice fait partie de l'appareil. Elle fournit des textes et des figures pour l'utilisation correcte de l'appareil et doit être lue avant installation ou emploi.
Respecter les consignes de sécurité. Utiliser l'appareil comme prévu.
Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.
Seuls les signaux indiqués dans les données techniques ou imprimés sur l'appareil doivent être raccordés aux connexions.
ATTENTION
Lumière infrarouge invisible
L'éclairage émet de la lumière infrarouge du groupe de risque 1 invisible à l'œil humain (CEI 62471:2006).
La rétine de l'œil peut être endommagée par la lumière infrarouge.
▶ Utiliser l'éclairage avec les éléments et réglages décrits.
Eviter de regarder dans le faisceau infrarouge.
▶ Respecter la consigne de sécurité (→ 2.1).
2.1 Consigne de sécurité
INFORMATION IMPORTANTE Ce produit émet de la lumière infrarouge.
Classification selon CEI 62471:2006 Groupe de risque 1
3 Fonctionnement et caractéristiques
L'éclairage illumine une scène avec de la lumière infrarouge. Un capteur traite la lumière infrarouge réfléchie par les surfaces.
Comme composant d'un système optoélectronique, l'éclairage doit être utilisé uniquement avec les appareils suivants :
• O3M150 Mobile 3D Sensor
• O3M160 Mobile 3D Sensor
• O3M151 Smart Sensor
• O3M161 Smart Sensor
• O3M250 Mobile 3D Camera
• O3M260 Mobile 3D Camera
• O3M251 Mobile 3D Smart Camera
• O3M261 Mobile 3D Smart Camera
• O3M271 Mobile 3D Smart Camera
4 Fourniture
• Eclairage O3M950 / O3M960 / O3M970
- Notice brève
L'éclairage est fourni sans capteur, accessoires de montage et de raccordement et logiciel.
5 Accessoires
Pour le fonctionnement de l'éclairage, les accessoires suivants sont nécessaires :
| Description N° de commande | |
| Caméra 3D mobile O3M150 / O3M160 / O3M250 / O3M260 | |
| Capteur 3D Intelligent O3M151 / O3M161 / O3M251 / O3M261 / O3M271 | |
| Câble de raccordement MCI entre le capteur et l'éclairage | E3M121 (versions : E3M122, E3M123) |
| Câble d'alimentation pour l'éclairage E3M131 (versions : E3M132, E3M133) |
Informations sur les accessoires disponibles sur :
www.ifm.com

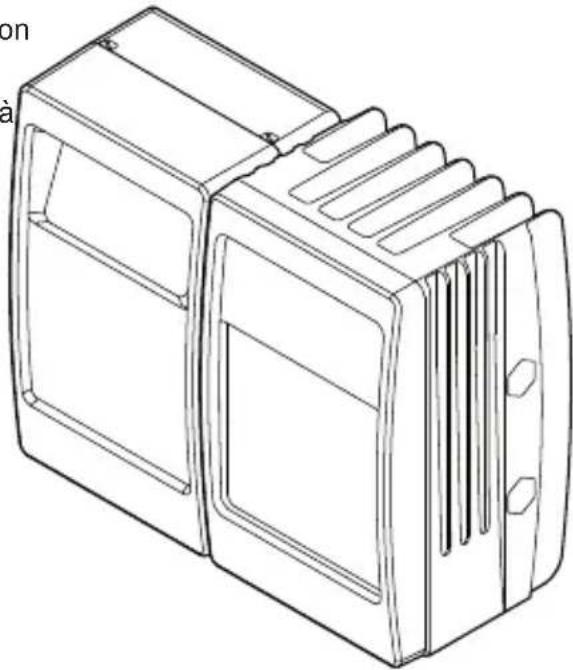

6 Montage
Le capteur est utilisé avec l'éclairage comme système.
Lors de l'installation respecter les remarques suivantes :
▶ Utiliser le capteur en combinaison avec l'éclairage.
Monter le capteur et l'éclairage à une distance de 0 à 2,80 m.
Sélectionner le câble de raccordement MCI approprié en fonction de la distance.
▶ Dégager la zone illuminée par l'éclairage de toute entrave dans la zone rapprochée (jusqu'à 50 cm).
▶ Utiliser des câbles avec une résistance à la traction.
6.1 Accessoires de montage
Selon la position de montage prévue et le type d'installation, les accessoires de montage suivants sont disponibles :
| Description N° de commande | |
| Kit de montage en U (fixation en U, réglable pour boîtier O3Mxxx) | E3M100 |
| Kit de montage en U, noir (fixation en U, réglable pour boîtier O3Mxxx) | E3M102 |
| Kit de montage profil rond ∅ 14 mm (cylindre de serrage et équerre de fixation pour O3Mxxx) | E3M103 |
| Profil rond droit ∅ 14 mm, longueur 130 mm, M12 E20939 | |
| Profil rond coudé ∅ 14 mm, longueur 200 mm, M12 E20941 |
Informations sur les accessoires disponibles sur : www.ifm.com
7 Raccordement électrique
INFORMATION IMPORTANTE
L'appareil doit être raccordé par un électricien qualifié.
Appareil de la classe de protection III (CP III)
L'alimentation électrique ne doit s'effectuer que via des circuits TBTP.
Avant le raccordement électrique mettre l'installation hors tension.
INFORMATION IMPORTANTE
L'indice de protection indiqué dans la fiche technique est seulement garanti pour des connecteurs M12 suffisamment serrés.
L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés.
▶ Visser les connecteurs M12 fermement sur l'appareil.
FR

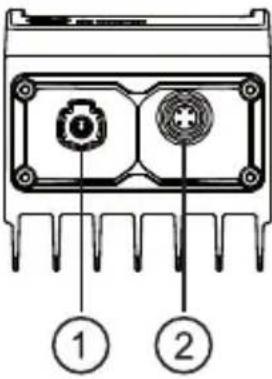

7.1 Schéma de branchement de l'éclairage
 | (1) MCI - Modulation and Communication Interface | |
| Raccordement capteur - éclairage | ||
| Utiliser seulement le câble ifm d'origine E3M121, E3M122 ou E3M123. | ||
| (2) Alimentation électrique | ||
| Connecteur mâle M12, codage A, 4 pôles | ||
 | 1 GND2 9..32 V3 9..32 V4 GND | |
Avant le raccordement respecter les remarques suivantes :
▶ Utiliser tous les 4 fils du connecteur M12 pour l'alimentation électrique.
Des câbles plus longs que nécessaire causent une chute de tension supplémentaire. S'assurer que le câble d'alimentation électrique est le plus court possible.
Jusqu'à 14 A peuvent traverser le câble. Assurer un dimensionnement suffisant de la section transversale du câble.
▶ Utiliser le câble ifm d'origine E3M131, E3M132 ou E3M133.
8 Mise en service
8.1 Mettre le capteur en service
Pour mettre le capteur en service noter les remarques suivantes.
▶ Mettre l'installation hors tension.
▶ Raccorder le capteur et l'éclairage au câble MCI.
▶ Raccorder le capteur au câble Ethernet.
▶ Raccorder le capteur au câble pour le bus CAN et l'alimentation électrique.
Le câble connecte l'alimentation électrique et le bus CAN au capteur.
▶ Raccorder l'éclairage à l'alimentation électrique.
▶ Raccorder l'interface USB CANfox au PC via USB et au CAN grâce au câble adaptateur.
▶ Mettre l'installation sous tension.
Lors de la première mise en service le capteur se connecte à l'éclairage. La connexion peut durer jusqu'à 60 s.
9 Homologations/normes
La déclaration de conformité UE est disponible sur :
www.ifm.com
10 Remarque sur le logiciel
Cet appareil contient du logiciel Open Source (modifié si nécessaire) qui est sujet à des termes de licence spécifiques.
Remarques concernant le droit d'auteur et les termes de licence sur : www.ifm.com/int/GNU
Pour du logiciel sujet à la licence publique générale GNU ou la licence publique générale limitée GNU, le texte source peut être demandé contre paiement des frais de copie et d'envoi.
