Type de produit	Module électronique AS-i
Modèle	AC2520
Marque	IFM
Alimentation	Via bus AS-i (24 V)
Plage de mesure Pt100	-200 °C à 850 °C
Résolution	0,1 °C
Temps de conversion (4 voies)	480 ms
Temps de transmission total (4 valeurs)	Environ 620 ms
Nombre maximal de modules par réseau AS-i	31
Profil AS-i	S-7.3.E
Raccordement capteurs	Connecteurs M12 (2 fils ou 4 fils)
Paramètres réglables	Filtre 50/60 Hz, activation défaut périphérique par voie, sélection 2/4 fils
Affichage LED	4 LED jaunes (voies analogiques), 1 LED verte AS-i PWR, 1 LED rouge FAULT
Dimensions (estimées)	50 x 50 x 30 mm
Poids (estimé)	100 g
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Respecter les consignes de la notice ; déconnecter l'alimentation avant maintenance
Réparabilité	Réparation par le fabricant uniquement

FOIRE AUX QUESTIONS - AC2520 IFM

Comment raccorder un capteur Pt100 2 fils au module AC2520 ?

Connectez le capteur 2 fils aux broches Pin 1 (S +) et Pin 2 (Al +) pour la mesure. Les broches 3 et 4 ne sont pas utilisées. Assurez-vous que le bit de paramètre P3 est réglé sur 1 (mode 2 fils).

Comment raccorder un capteur Pt100 4 fils ?

Connectez le capteur 4 fils aux broches : Pin 1 (S +), Pin 2 (Al +), Pin 3 (S -) et Pin 4 (Al -). La broche 5 est la terre fonctionnelle. Réglez le bit de paramètre P3 sur 0 (mode 4 fils).

Comment adresser le module AS-i AC2520 ?

Vous pouvez adresser le module en le montant sur une unité d'adressage (AC1144) et en affectant une adresse libre entre 1 et 31. Pour les embases avec prise d'adressage (AC5010), utilisez le cordon d'adressage E70213.

Que signifient les LED sur le module AC2520 ?

Les LED jaunes AI1 à AI4 indiquent l'état des signaux analogiques : allumées dans la plage de mesure, clignotantes en dehors. La LED verte AS-i PWR indique la tension AS-i présente. La LED rouge FAULT indique une erreur de communication (fixe) ou un défaut de périphérique (clignotante).

Comment régler le filtre 50/60 Hz sur le module AC2520 ?

Le bit de paramètre P0 permet de sélectionner le filtre : P0=1 pour 50 Hz (recommandé en Europe), P0=0 pour 60 Hz.

Comment activer le message de défaut de périphérique sur une voie spécifique ?

Utilisez les bits de paramètres P1 et P2. Consultez le tableau de la notice pour configurer quelles voies (1 à 4) déclenchent le défaut de périphérique. Les combinaisons sont définies par P1 et P2.

Quelle est la plage de mesure du module AC2520 ?

La plage de mesure pour les capteurs Pt100 est de -200 °C à 850 °C. En dehors de cette plage, les LED clignotent ou s'éteignent selon les seuils de court-circuit ou rupture de fil.

Quel est le temps de transmission total pour 4 valeurs de température ?

Le temps de conversion est de 480 ms pour 4 voies, et la transmission via AS-i prend environ 140 ms, soit un total d'environ 620 ms dans le cas idéal.

Que faire si la LED FAULT est allumée fixe ?

Une LED FAULT allumée fixe indique une erreur de communication AS-i, par exemple une adresse d'esclave 0. Vérifiez l'adresse du module et la connexion au réseau AS-i.

Quelle est la différence entre les modèles AC2520 et AC2570 ?

Le modèle AC2570 est une variante avec des vis en acier inoxydable et un joint en Viton, offrant une meilleure résistance aux environnements corrosifs. Les caractéristiques électriques sont identiques.

MODE D'EMPLOI AC2520 IFM

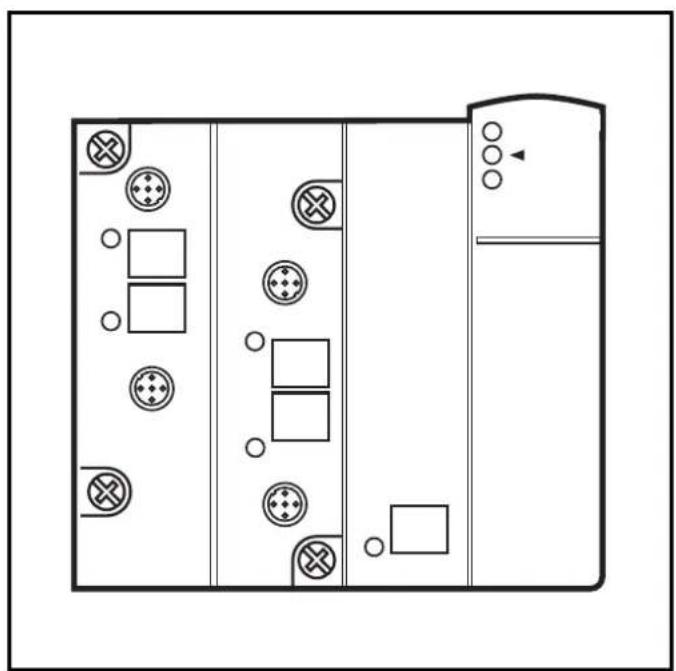

Montageanleitung Installation Instructions Notice de Montage

ASinterface

AS-i Modul

AS-i module

Module AS-i

AC2520 / AC2570

Fonctionnement et caractéristiques

L'esclave AS-i convertit les signaux analogiques (valeurs de température) en valeurs numériques et les transmet au maître AS-i.

La transmission des données est asynchrone selon le profil AS-i S-7.3, selon la Specification AS-i V2.1.

• alimentation des capteurs via AS-i
• conversion de la valeur mesurée pour 4 voies: 480 ms
• résolution 0,1^
• plage de mesure -200...850 °C
• profil AS-i S-7.3.E
• Les capteurs Pt100 sont raccordés via des cables M12
• raccordement de capteurs 2 fils et 4 fils possible
• Nombre maximal de modules par faisceau AS-i: 31
  particularité AC2570 : vis en acier inox, joint en Viton

Montage/Adressage

Pour l'emploi d'embases de câblage sans prise d'adressage (AC5000 ou AC5001), adresser d'abord le module en le montant sur une unité d'adressage (AC1144) et en affectant une adresse libre entre 1 et 31. Pour l'emploi d'embases de câblage avec prise d'adressage (AC5010), les modules peuvent être adressés ultérieurement par le cordon d'adressage E70213.

Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8 Nm.

Alternativement, des embases classiques pour cable plat / cable plat avec alimentation externe et connexion à la terre (AC5020...AC5023) peuvent être utilisées pour augmenter l'immunité contre les parasites.

Raccordement électrique

Le module analogique est raccordé à l'interface AS-i via l'interface EMS standardisée [(alimentation via AS-i) (dans ce cas-là aussi alimentation des Pt100 via AS-i)].

Pour tous les raccordements suivants le raccordement indiqué se refère au module analogue.

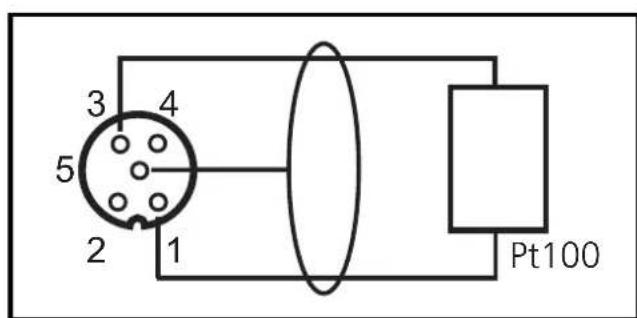

Raccordement d'un élément Pt100 2 fils au module AS-i

module analogue

Pin 1: S +

Pin 2: Al +

Pin 3: S -

Pin 4: Al -

Pin 5: blinding

(terre fonctionnelle)

2 fils Pt100

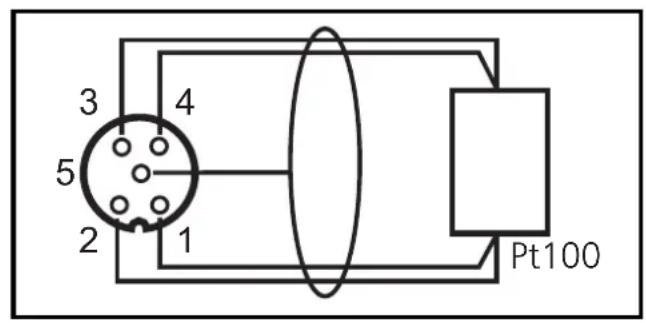

module analogue

Pin 1: S +

Pin 2: Al +

Pin 3: S -

Pin 4: Al -

Pin 5: blinding

(terre fonctionnelle)

4 fils Pt100

Les capteurs Pt100 4 fils fournissant des résultats plus exacts que les capteurs 2 fils si les fils ont la même résistance.

La sélection entre les capteurs 2 fils et 4 fils est effectue via le bit de paramètre P3.

Informations importantes pour les mesures Pt 100 :

Dans le principe de mesure Pt 100 des courants très faibles circulent dans l'électronique de mesure. Il faut s'assurer que des résistances supplémentaires (câbles, résistances de contact et de passage, mauvais contacts, etc.) ne viennent pas s'intercaler dans le circuit de mesure.

C'est la seule façon d'obtenir une mesure précise, pour laquelle ces modules sont concus.

Endetail:

Une mesure 4 fils est toujours à préférer à une mesure 2 fils.

Dans la mesure 2 fils toutes les résistances de contact et de raccordement s'additionnent et peuvent fausser le résultat de mesure.

C'est pourquoi une mesure 2 fils n'est pas recommandée!

Pour le module AS-i Pt 100 AC2520 des connecteurs de bonne qualité doivent être utilisés, par exemple : connecteurs pré-câblés et surmoulés avec contacts dorés.

Paramétrage des modules analogiques

Bits de paramètres/ Désignation	Description		Remarques
P0 filtré	1 filtré 50 Hz actif dans le convertisseur A/N0 filtré 60 Hz actif dans le convertisseur A/N		Le filtré 50 Hz est utilisé dans toute l'Europe
P1, P2 défaut de péripéroie	bits de paramètresP1 P200111	Défaut de péripéroie peut être déclenché par1actifactifactifactif	1	2	3	4
			n.a.* n.a.	n.a.	n.a.	n.a.
			actif	actif	actif	actif
			actif	actif	actif	actif
P3 sélection éléments Pt100	1 mode 2 filso0 mode 4 fils		* n.a. = non actif

Activation du message défaut de périphérique des voies 1 à 4

Les bits de paramètres P1 et P2 permettent de définir selon le tableau ci-dessus quelles voies de mesure peuvent déclencher un message de défaut de périphérique.

La transmission des 4 voies via l'interface AS-i est cependant indépendante des paramètres préseLECTIONnés.

Avant la mise sous tension des esclaves AS-i au moins un capteur Pt100 doit être raccordé pour activer le convertisseur A/N, sinon les LED I ...I4 clignotent à une fréquence d'env. 5 Hz.

Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED:

• LED jaunes Al1 ... Al4 allumées:signal analogique dans la plage de mesure clignotant: signal analogue en dehors de la plage de mesure

• LED verte AS-i PWR allumée: tension AS-i presente

• LED rouge FAULT allumée: erreur de communication AS-i

par ex. adress d'esclave 0

clignotant: défaut de périphérique *

• défaut de périphérique

Un défaut de périphérique est affché si au moins l'un des signaux Al1, Al2, Al3 ou Al4 est en dehors de la plage de mesure ou si rien n'est raccordé à au moins une voie analogue.

Plage de mesure du module Pt100

Pour les plages de mesure, le comportement des LED et leur signification voir le tableau suivant:

Plage -200...850°C	Unités déc.	Unités hex.	LED AI1...AI4 analog	Signification
< -219,4 °C	32767	7FFF	clignote	court-circuit
-219,4 °C... -200,1 °C	-2194 ... -2001	F76E ... F82F allumnée en-dessous de la plaque nominale
-200 °C... 850°C	-2000 ... 8500	F830 ... 2134	allumée	plage nominale
850,1 °C... 883,6 °C	8501 ... 8836	2135 ... 2090	allumée	au-dessus de la plaque nominale
>883,6 °C	32767	7FFF	éteinte	rupture du fil

Temps de transmission des valeurs analogiques

D'une part le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux analogiques en signaux numériques dans le module AS-i et d'autre part du temps de transmission via l'interface AS-i.

Le temps de conversion pour 4 signaux Pt100 est 480 ms.

La transmission de 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms, il en résultat un temps de transmission via l'interface AS-i de 4 x 7 x 5 ms = 140 ms.

Dans le cas idéal le temps de transmission total pour 4 valeurs de température est donc de 480 ms (temps de conversion) + 140 ms (temps de transmission) = 620 ms.
