Produkttyp	AS-i Elektronikmodul
Modell	AC2520
Marke	IFM
Spannungsversorgung	Über AS-i Bus (24 V)
Messbereich Pt100	-200 °C bis 850 °C
Auflösung	0,1 °C
Umschaltzeit (4 Kanäle)	480 ms
Gesamtübertragungszeit (4 Werte)	Ca. 620 ms
Maximale Anzahl Module pro AS-i Netzwerk	31
AS-i Profil	S-7.3.E
Sensorenanschluss	M12-Steckverbinder (2- oder 4-Leiter)
Einstellbare Parameter	Filter 50/60 Hz, Gerätefehleraktivierung pro Kanal, 2/4-Leiter Auswahl
LED-Anzeige	4 gelbe LEDs (Analogkanäle), 1 grüne LED AS-i PWR, 1 rote LED FAULT
Abmessungen (ca.)	50 x 50 x 30 mm
Gewicht (ca.)	100 g
Wartung	Mit trockenem, fusselfreiem Tuch reinigen
Sicherheit	Hinweise der Anleitung beachten; vor Wartung Stromversorgung trennen
Reparierbarkeit	Reparatur nur durch den Hersteller

Häufig gestellte Fragen - AC2520 IFM

Wie schließe ich einen 2-Leiter-Pt100-Sensor an das Modul AC2520 an?

Schließen Sie den 2-Leiter-Sensor an die Pins Pin 1 (S +) und Pin 2 (Al +) zur Messung an. Die Pins 3 und 4 werden nicht verwendet. Stellen Sie sicher, dass das Parameterbit P3 auf 1 gesetzt ist (2-Leiter-Modus).

Wie schließe ich einen 4-Leiter-Pt100-Sensor an?

Schließen Sie den 4-Leiter-Sensor an die Pins: Pin 1 (S +), Pin 2 (Al +), Pin 3 (S -) und Pin 4 (Al -) an. Pin 5 ist die Funktionserde. Setzen Sie das Parameterbit P3 auf 0 (4-Leiter-Modus).

Wie adressiere ich das AS-i Modul AC2520?

Sie können das Modul adressieren, indem Sie es auf eine Adressiereinheit (AC1144) montieren und eine freie Adresse zwischen 1 und 31 vergeben. Für Sockel mit Adressieranschluss (AC5010) verwenden Sie das Adressierkabel E70213.

Was bedeuten die LEDs am Modul AC2520?

Die gelben LEDs AI1 bis AI4 zeigen den Zustand der Analogsignale an: leuchtend im Messbereich, blinkend außerhalb. Die grüne LED AS-i PWR zeigt die vorhandene AS-i-Spannung an. Die rote LED FAULT zeigt einen Kommunikationsfehler (Dauerlicht) oder einen Gerätefehler (Blinklicht) an.

Wie stelle ich den 50/60-Hz-Filter am Modul AC2520 ein?

Das Parameterbit P0 wählt den Filter: P0=1 für 50 Hz (empfohlen in Europa), P0=0 für 60 Hz.

Wie aktiviere ich die Gerätefehlermeldung auf einem bestimmten Kanal?

Verwenden Sie die Parameterbits P1 und P2. Konsultieren Sie die Tabelle in der Anleitung, um zu konfigurieren, welche Kanäle (1 bis 4) den Gerätefehler auslösen. Die Kombinationen werden durch P1 und P2 definiert.

Was ist der Messbereich des Moduls AC2520?

Der Messbereich für Pt100-Sensoren beträgt -200 °C bis 850 °C. Außerhalb dieses Bereichs blinken oder erlöschen die LEDs je nach Schwellwerten für Kurzschluss oder Leitungsbruch.

Wie lange beträgt die Gesamtübertragungszeit für 4 Temperaturwerte?

Die Umschaltzeit beträgt 480 ms für 4 Kanäle, und die Übertragung über AS-i dauert etwa 140 ms, also insgesamt etwa 620 ms im Idealfall.

Was tun, wenn die LED FAULT dauerhaft leuchtet?

Eine dauerhaft leuchtende LED FAULT zeigt einen AS-i-Kommunikationsfehler an, z. B. eine Slave-Adresse 0. Überprüfen Sie die Moduladresse und die Verbindung zum AS-i-Netzwerk.

Was ist der Unterschied zwischen den Modellen AC2520 und AC2570?

Das Modell AC2570 ist eine Variante mit Edelstahlschrauben und einer Viton-Dichtung, die eine bessere Beständigkeit gegen korrosive Umgebungen bietet. Die elektrischen Eigenschaften sind identisch.

BEDIENUNGSANLEITUNG AC2520 IFM

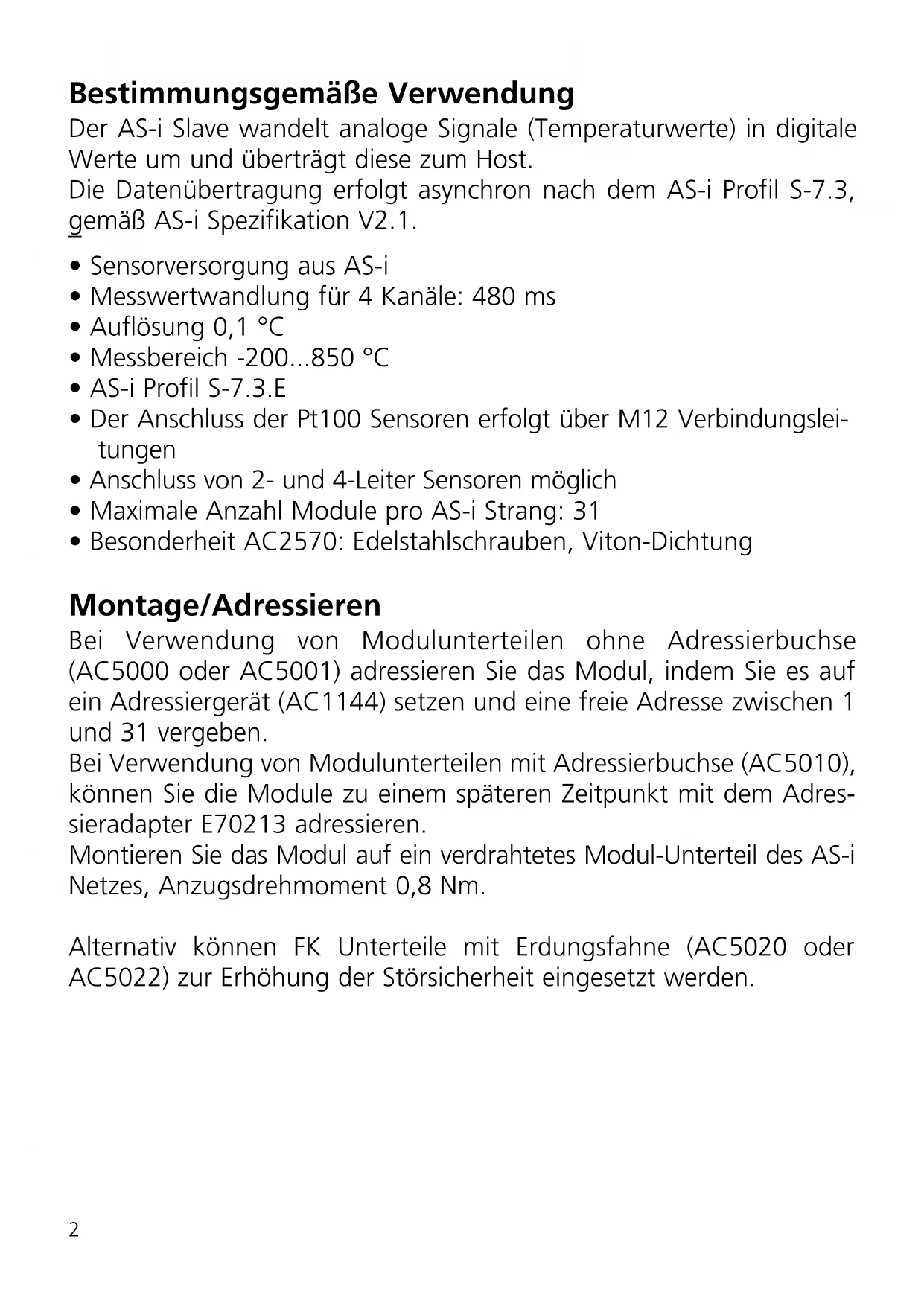

Bestimmungsgemäß Verwendung

Der AS-i Slave wandelt analoge Signale (Temperaturwerte) in digitale Werte um und überträgt diese zum Host.

Die Datenübertragung erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.

• Sensorversorgung aus AS-i
• Messwertwandlung für 4 Kanäle: 480 ms
• Auflösung 0,1^ C
• Messbereich -200...850 °C
  AS-i Profil S-7.3.E
• Der Anschluss der Pt100 Sensoren erfolgt über M12 Verbindungsleistungen
• Anschluss von 2- und 4-Leiter Sensoren möglich
• Maximale Anzahl Module pro AS-i Strang: 31
• Besonderheit AC2570: Edelstahlschrauben, Viton-Dichtung

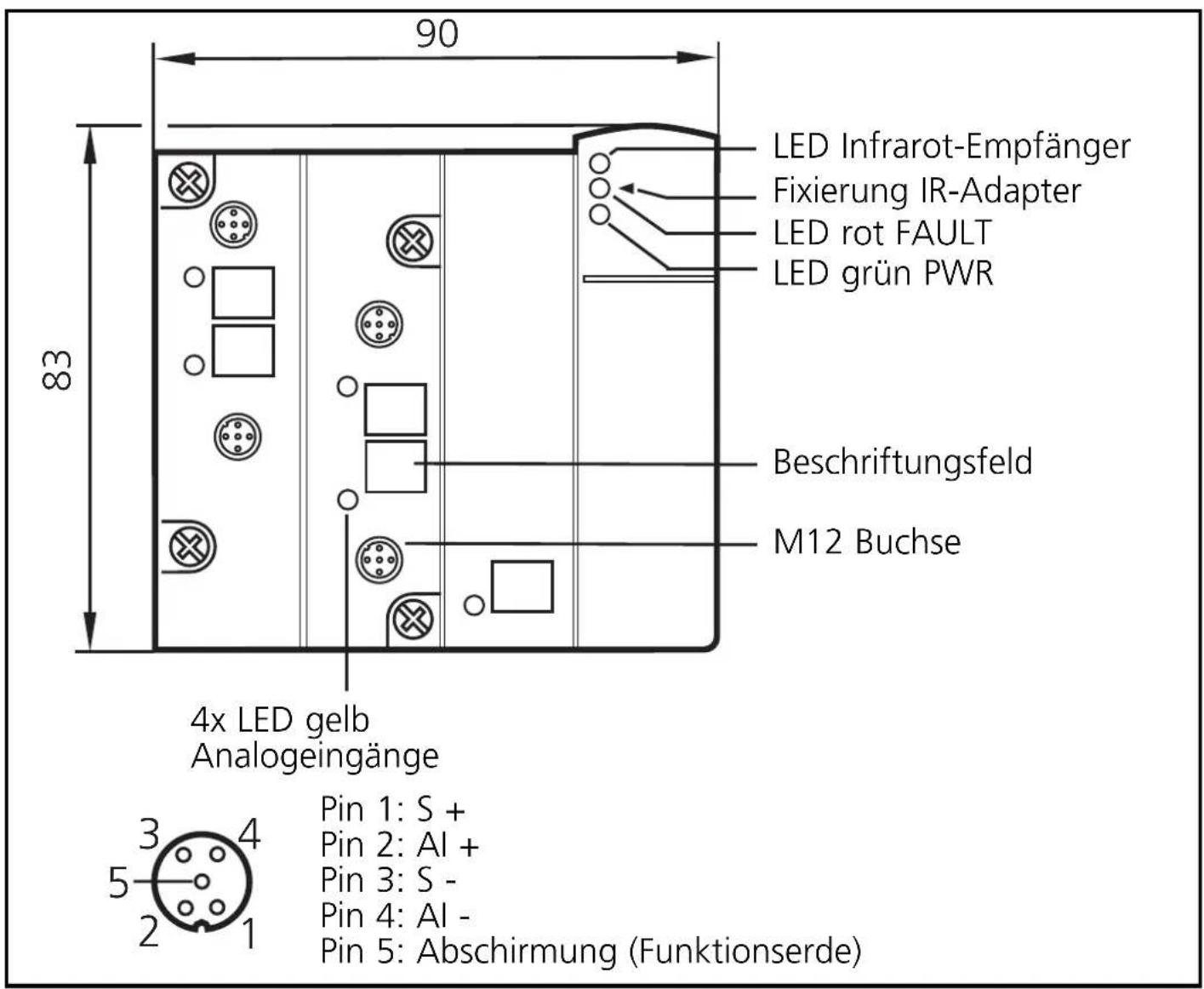

Montage/Adressieren

Bei Verwendung von Modulunterhalten ohne Adressierbuchse (AC5000 oder AC5001) adressieren Sie das Modul, indem Sie es auf ein Adressiergerät (AC1144) setzen und eine frei Adresse zwischen 1 und 31 vergeben.

Bei Verwendung von Modulunterhalten mit Adressierbuchse (AC5010), können Sie die Module zu einem späteren Zeitpunkt mit dem Adresseradapter E70213 adressieren.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.

Alternative können FK Unterteile mit Erdungsfahne (AC5020 oder AC5022) zur Erhöhung der Störlicherheit eingesetzt werden.

Elektrischer Anschluss

Das Analogmodul wird über die standardisierte EMS (Versorgung aus AS-i) an das AS-Interface angeschlossen.

Bei allen folgenden Anschlussbelegungen bezieht sich die dargestellte Pinbelegung auf das Analogmodul.

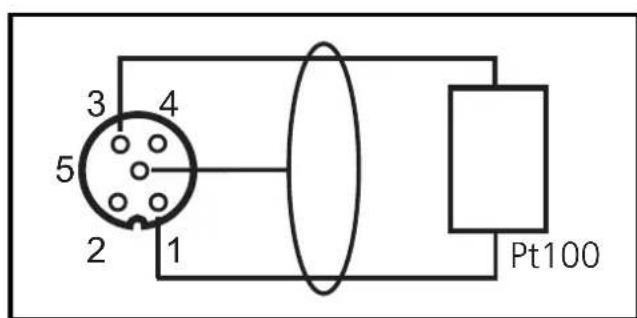

Anschluss eines 2-Draht-Pt100-Elementes an das AS-i Modul

Analogmodul

Pin 1: S +

Pin 2: Al+

Pin 3: S -

Pin 4: Al -

Pin 5: Abschirmung (Funktionserde)

2-Draht Pt100

Analogmodul

Pin 1: S +

Pin 2:1+...4+

Pin 3: S -

Pin 4:1-…4-

Pin 5: Abschirmung (Funktionserde)

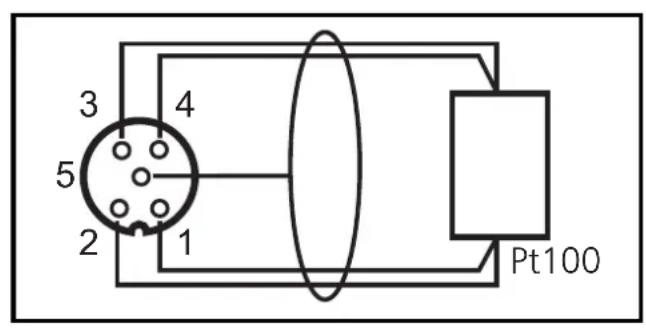

4-Draht Pt100

4-Draht-Pt100-Sensoren liefern genauere Resultate als 2-Draht-Sensoren, vorausgesetzt, dass die Zuleitungen in ihrem Widerstand gleich sind. Die Umschaltung zwischen 2- und 4-Draht-Sensoren erfolgt über das Parameterbit P3.

Wichtige Hinweise bei Pt 100 Messungen

Bei dem Pt 100 Messverfahren fließen sehr geringe Strome in die Messelektronik. Es ist darauf zu achten, dass zusätzliche Widerstände (Leitungen, Kontakt-und Übergangswiderstände, Wackelkontakte, etc.) im Messkreis vermieden werden.

Nur so kann eine genaue Messung, für die diese Module ausgelegt sind, erhöglich werden.

Im Detail gilt:

Eine 4- Leitermessung ist immer einer 2- Leitermessung zu bevorzugen. Bei der 2-Leitermessung addieren sich Messtechnisch alle Übergangs- und Anschlusswiderstände und können das Messergebnis massiv verfüllschen.

Deshalb wird eine 2-Leitermessung nicht empfohlen!

Bei dem AS-i Pt 100 Modul AC2520 sollenn hochwertige Stecker verwendet werden. Vorkonfektionierte und vergossene Stecker mit vergoldeten Kontakte sind zu bevorzugen.

Parametrierung der Analogmodule

Parameterbit/Bezeichnung	Beschreibung		Bemerkungen
POFilter	1	50 Hz Filter imA/D Wandler aktiv	Das 50 Hz Filter gilt für ganz Europa
	0	60 Hz Filter imA/D Wandler aktiv
P1, P2Peripheriefehler	Parameterbit		Peripheriefehler kann ausgelösten werden von
	P1 P2		1	2	3	4
	0	0	ein	aus	aus	aus
	0	1	ein	ein	aus	aus
	1	0	ein	ein	ein	aus
	1	1	ein	ein	ein	ein
P3Typ desPt100 Element	1	2-Leiter Modus
	0	4-Leiter Modus

Aktivierung der Peripheriefehlermeldung der Kanäle 1 bis 4

Mittels der Parameterbits P1 und P2 kann, gemäß obiger Tabelle, definiert werden, welche Messkanäle eine Peripheriefehlermeldung auslösen können.

Unabhängig von den vorgegebenen Parametern werden jedoch immer alle 4 Kanäle über das AS-Interface übertragen.

Schließen Sie mindestens einen Pt100-Sensor vor dem Einsatz des AS-i Slaves an, um den A/D-Wandler zu starten, sonst blinken die LEDs I1 ... I4 mit einer Frequenz von ca. 5 Hz.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED gelb Al1 ... Al4 an: analoges Signal im Messbereich blinkend: analoges Signal außerhalb des Messbereichs

• LED grün AS-i PWR an: AS-i Spannung liegt an

• LED rot FAULT an: AS-i

Kommunikationsfehler,

z. B. Slaveadresse 0

blinkend: Peripheriefehler *

• Peripheriefehler

Ein Peripheriefehler wird angezeigt, wenn mindestens eines der Signale AI1, AI2, AI3 oder AI4 außerhalb des Messbereiches ist oder an mindestens einem analogen Kanal nichts angeschlossen ist.

Messbereich des Pt100-Moduls

Die Messbereiche, das Verhalten der LEDs und deren Bedeutung entnehmen Sieitte der folgenden Tabelle:

Bereich -200...850 °C	Einheiten dez.	Einheiten hex.	LED AI1...AI4 Analog	Bedeutung
< -219,4 °C 32	767	Kurzschluss
-219,4 °C ...	-2194 ...	F76E ...	F82F an	Untersteue-
-200,1 °C				rungsbereich
-200 °C...850 °C	-2000 ...	8500	F830 ...	2134
850,1 °C...	8501 ...	8836	2135 ...	2090
883,6 °C				an
>883,6 °C	32767	7FFF	aus	Drahtbruch

Übertragungszeit der Analogwerte

Die Übertragungszeit der Analogwerte hangt einsersects von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und anderersects von der Übertragungszeit über das AS-Interface ab.

Die Wandlungszeit für 4 Pt100-Signale beträgt 480 ms.

Die Übertragungszeit der 4 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 4 × 7 × 5 ms = 140 ms.

Die gesamte Übertragungszeit für 4 Temperaturwerte beträgt somit im Idealfall:

480 ms (Wandlungszeit) + 140 ms (Übertragungszeit) = 620 ms.
