| Type de produit | Barrière photoélectrique (émetteur) |
| Marque | IFM |
| Modèle | OGS700 (émetteur) / OGE7xx (récepteur) |
| Catégorie | Capteur photoélectrique |
| Alimentation | 10...36 V DC |
| Sortie | PNP, 200 mA (récepteur, broche 4) |
| Portée maximale | Jusqu'à 20 m (selon modèle) |
| Classe laser | Laser classe 1 (visible) |
| Indice de protection | IP67 (estimation) |
| Matériau du boîtier | Matière plastique |
| Fonctions principales | Détection sans contact d'objets, programmation par boutons-poussoirs, réglage de sensibilité, verrouillage électronique |
| Sécurité | Conforme EN/CEI 60825-1, 21 CFR 1040 (Laser Notice 50) |
| Entretien et nettoyage | Nettoyer les panneaux transparents avec un chiffon ; ne pas utiliser de solvants |
| Réparabilité | Ne pas ouvrir le boîtier ; aucun composant réparable par l'utilisateur |
| Température de fonctionnement | -25...60 °C (estimation) |
| Raccordement | Connecteur M12, 4 broches (broche 1 : L+, broche 3 : L-, broche 4 : sortie) |
| Indication LED | LED verte (émetteur opérationnel), LED jaune (sortie commutée) |
FOIRE AUX QUESTIONS - OGS700 IFM
Questions des utilisateurs sur OGS700 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Barrière photoélectrique au format PDF gratuitement ! Retrouvez votre notice OGS700 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OGS700 de la marque IFM.
MODE D'EMPLOI OGS700 IFM
Notice d'utilisation Barrage photoélectrique
OGE7xx / OGS7xx

80284279 / 00 04 / 2019

1 Remarque préliminaire
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence

Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Consignes de sécurité
Selon la homologation cULus
Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible; APPAREIL A LASER DE CLASSE 1.
EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR
Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

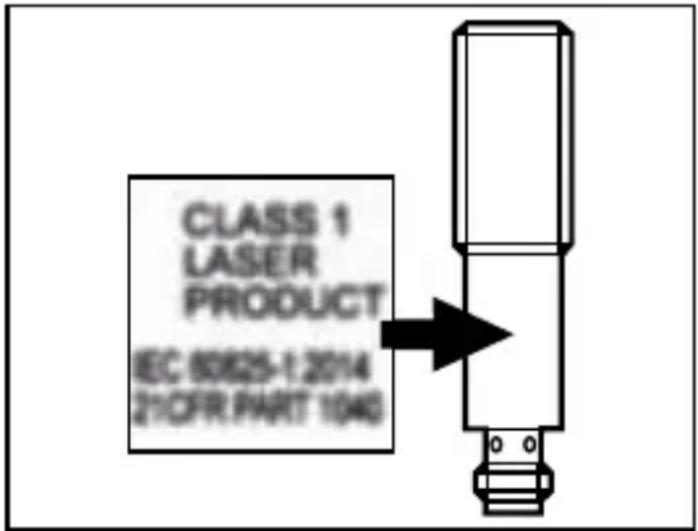

Position de l'étiquette du produit Etiquette supplémentaire

3 Fonctionnement et caractéristiques
Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portée („range“): www.ifm.com → Select your country → Fiche technique :
p. ex. OGE700.

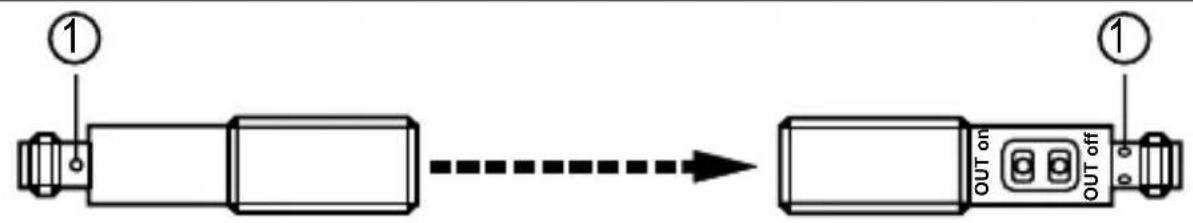

4 Montage

▶ Fixer le récepteur (OGE7xx) à l'aide d'un dispositif de fixation.
▶ Orienter l'émetteur (OGS7xx) vers le récepteur et le fixer de la même manière.
La portée maximale n'est atteinte qu'en cas d'orientation correcte.
5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Alimentation selon EN 50178.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
Emetteur (OGS7xx) DC


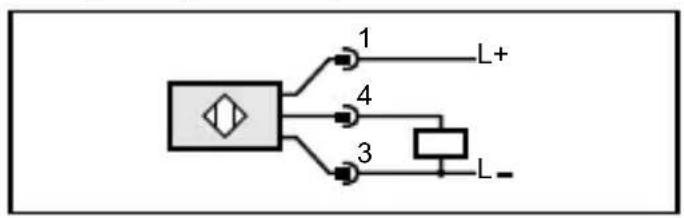

Récepteur (OGE7xx) DC PNP
broche 1 = L + (10...36 V DC)
(broche 2 : non raccordée)
broche 3 = L-
(broche 4 : non raccordée)
broche 1 = L + (10...36 V DC)
(broche 2 : non raccordée)
broche 3 = L-
broche 4 : charge (PNP, 200 mA)

6 Réglage
6.1 L'appareil doit commuter lorsque l'objet est détecté

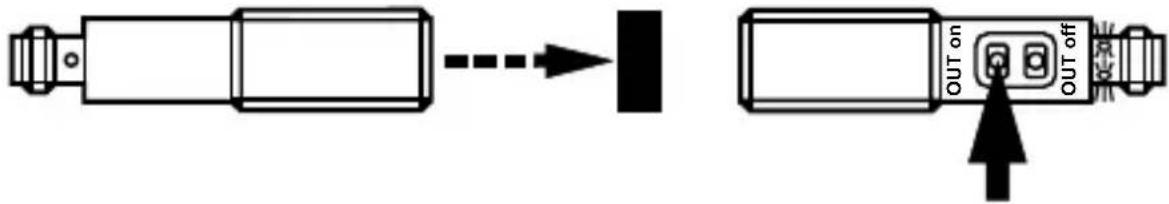

| 1 | ► Positionner l'objet.![]() |
| ► Appuyer sur [OUT on].> La LED clignote. | |

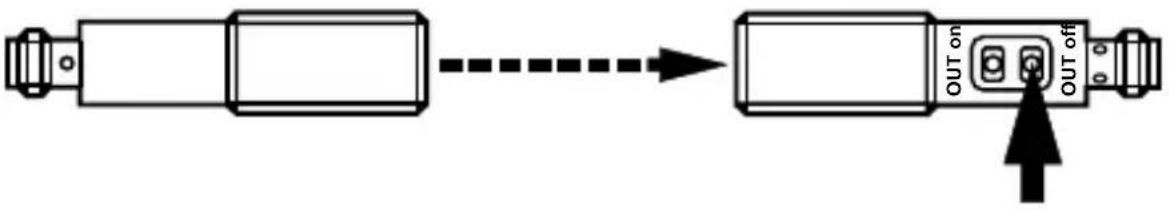

| 2 | ► Enlever l'objet![]() |
| ► Appuyer sur [OUT off].> La LED s'éteint. La programmation est terminée. |
6.2 L'appareil ne doit pas commuter lorsque l'objet est détecté
▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.
▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].
Le réglage peut également être effectué d'abord sans objet et puis avec objet.
6.3 Réglage de la sensibilité maximale
▶ Interrompre le faisceau.
L'appareil doit commuter lorsque l'objet est détecté.
D'abord appuyer sur [OUT on], ensuite sur [OUT off].
L'appareil doit commuter lorsque l'objet n'est pas détecté
D'abord appuyer sur [OUT off], ensuite sur [OUT on].
6.4 Programmation non réussie
La LED jaune clignote rapidement (8 Hz).
- Différence de la valeur mesurée trop faible.
- Temps de programmation max. de 15 min. dépassé.
6.5. Verrou électronique
Verrouillage ou déverrouillage des boutons-poussoirs
▶ Appuyer sur les deux boutons-poussoirs simultanément pendant 10 s.
La validation est indiquée par un changement de l'état de la LED.
7 Fonctionnement
▶ Vérifier le bon fonctionnement de l'appareil.
Emetteur : la LED verte est allumée si l'appareil est opérationnel.
Récepteur : La LED jaune est allumée lorsque la sortie est commutée.
8 Maintenance, réparation et élimination
▶ Dégager les panneaux transparents situés devant la lentille de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
