MODE D'EMPLOI O6S202 IFM
Notice d'utilisation

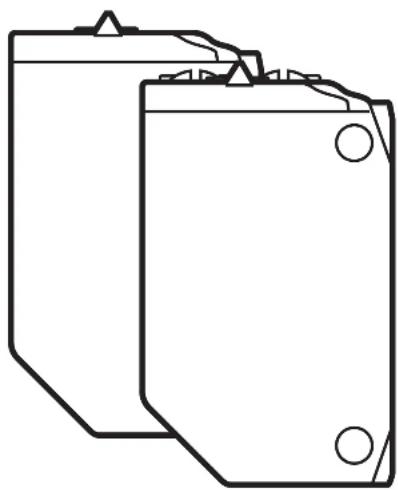

Barrage photoélectrique
efector200®
O6E2 / O6S2
FR
1 Remarques préliminaires
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Fonctionnement et caractéristiques
Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

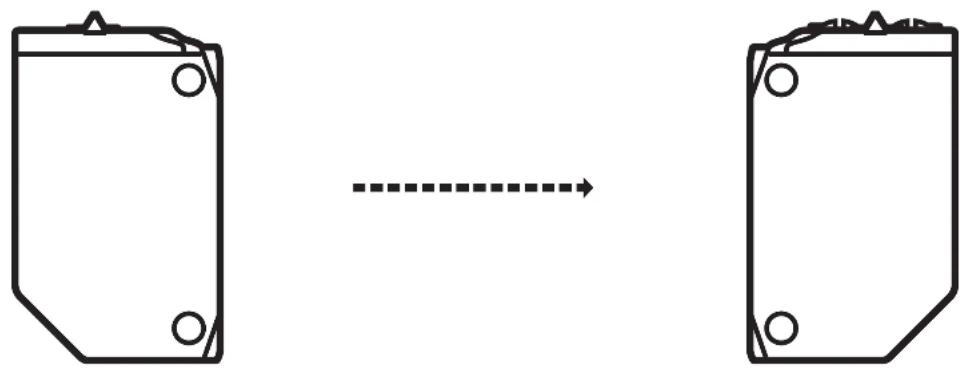

3 Montage
▶ Fixer le récepteur (O6E ...) à l'aide d'un dispositif de fixation.
▶ Orienter l'émetteur (O6S ...) vers le récepteur et le fixer de la même manière.
Portée maximale seulement en cas d'orientation exacte.

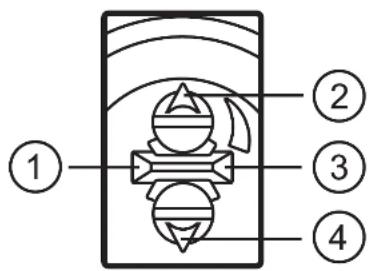

4 Eléments de service et d'indication
1: LED verte - fonctionnement
1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement, affichage de stabilité
4: commutateur fonction de sortie
4.1 Affichage de stabilité
La LED verte sur le récepteur s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante. Dans ces conditions, le détecteur reçoit un signal stable.
| signal stable | seuil de commutation | signal stable | ||
 | ||||
| éclairement | ||||
| LED verte allumée éteinte éteinte allumée | ||||
| LED jaune | allumée | allu-mée | éteinte éteinte | |
| obscurcissement | ||||
| LED verte allumée éteinte éteinte allumée | ||||
| LED jaune | éteinte éteinte | allu-mée | allumée | |
5 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Assurer une alimentation en tension selon EN 50178.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

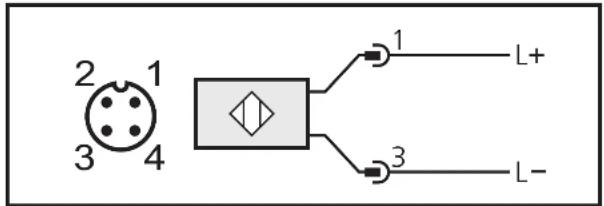

5.1 Emetteur
connecteur M12 déporté câble *
connecteur M8 3 pôles connecteur M8 4 pôles
5.2 Récepteur
5.2.1 PNP
connecteur M12 déporté câble *
connecteur M8 3 pôles connecteur M8 4 pôles
* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir
5.2.2 NPN
connecteur M12 déporté câble *
connecteur M8 3 pôles connecteur M8 4 pôles
* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir
6 Réglages

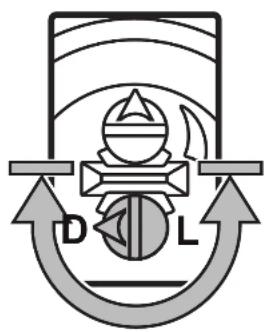

6.1 Régler la fonction de sortie
  Récepteur | ► Réglage D : obscurcissement► Réglage L : éclairement |
6.2 Régler la sensibilité
  Récepteur | ► Augmenter la sensibilité : tourner le potentiomètre de réglage en sens horaire.► Réduire la sensibilité : tourner le potentiomètre de réglage en sens anti-horaire. |
7 Fonctionnement
▶ Vérifier le bon fonctionnement de l'appareil.
La LED verte s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante.
Réglage obscurcissement : la sortie est commutée / la LED jaune (récepteur) est allumée lorsqu'un objet est détecté.
Réglage éclairement : la sortie est commutée / la LED jaune (récepteur) est allumée lorsque aucun objet n'est détecté.
8 Entretien, réparation et élimination
▶ Dégager la lentille de l'appareil de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Des détecteurs défectueux ne doivent être réparés que par le fabricant.
Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
