Type de produit	Barrière photoélectrique émetteur
Marque	IFM
Modèle	OGS300
Gamme	efector200
Fonction principale	Détection sans contact d'objets avec signal de commutation
Tension d'alimentation	24 V DC (L+, L-) selon EN 50178
Raccordement électrique	Connecteur (broche 1 L+, broche 3 L-) ou câble (brun L+, bleu L-)
Indicateur de fonctionnement	LED verte allumée si l'appareil est opérationnel
Montage	Fixation à l'aide d'un dispositif de fixation, orientation précise émetteur/récepteur
Conditions d'installation	Installation par un électricien qualifié
Normes applicables	Alimentation selon EN 50178 ; règlements nationaux et internationaux
Entretien	Nettoyage régulier des panneaux transparents devant la lentille
Nettoyant interdit	Ne pas utiliser de solvants ou produits agressifs pour la matière plastique
Type de détection	Photodélectrique (barrage)
Récepteur compatible	OGE3xx
Mise en service	Vérifier le bon fonctionnement après installation
Orientation	Portée maximale uniquement avec orientation exacte

FOIRE AUX QUESTIONS - OGS300 IFM

Comment raccorder l'émetteur OGS300 ?

Raccordez l'alimentation L+ sur la broche 1 (ou fil brun) et L- sur la broche 3 (ou fil bleu). Les broches 2 et 4 ne sont pas utilisées. Respectez la norme EN 50178.

Que signifie la LED verte sur l'émetteur ?

La LED verte indique que l'émetteur est opérationnel et correctement alimenté.

Quelle tension d'alimentation est nécessaire ?

L'appareil nécessite une tension de 24 V DC sur les broches L+ et L-, conformément à la norme EN 50178.

Comment nettoyer l'appareil ?

Nettoyez régulièrement les panneaux transparents devant la lentille avec un chiffon doux. N'utilisez pas de solvants ou produits abrasifs.

Quelles sont les consignes de sécurité pour l'installation ?

L'installation doit être réalisée par un électricien qualifié. Mettez l'installation hors tension avant le raccordement et respectez les normes nationales et internationales.

Quelle est la portée maximale de l'OGS300 ?

La portée est indiquée sur l'étiquette de l'appareil. Elle dépend du modèle exact et de l'alignement émetteur/récepteur.

Comment vérifier le bon fonctionnement ?

Vérifiez que la LED verte sur l'émetteur est allumée. Pour le récepteur associé, la LED jaune s'allume selon le mode de commutation (obscurcissement ou éclairement).

Puis-je utiliser des solvants pour le nettoyage ?

Non, n'utilisez pas de solvants ou produits qui pourraient abîmer la matière plastique du boîtier ou des lentilles.

Quels sont les couleurs des fils du câble ?

Les couleurs des fils sont : brun pour L+, bleu pour L- et noir pour la sortie (sur le récepteur). Pour l'émetteur, seul le brun et le bleu sont utilisés.

Où trouver les données techniques complètes ?

Consultez le site www.ifm.com, sélectionnez votre pays puis la fiche technique du produit pour des informations détaillées.

MODE D'EMPLOI OGS300 IFM

Notice d'utilisation

Barrage photoélectrique

efector200

OGE3xx / OGS3xx

FR

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat
Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range"): ( étiquette).

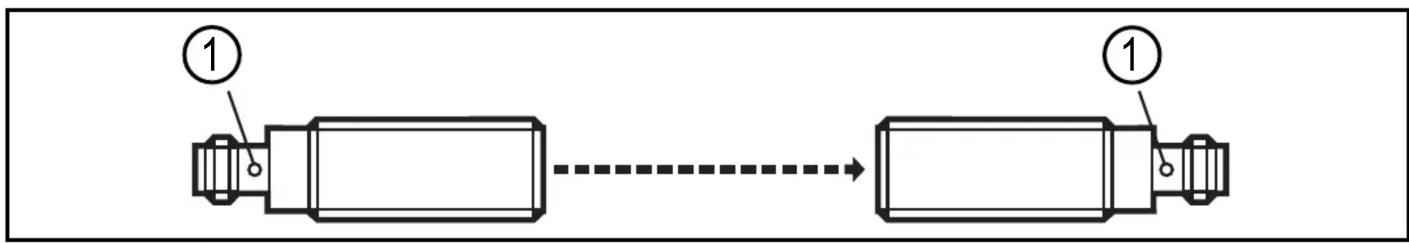

3 Montage

LED1:

Fixer le récepteur (OGE3xx) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (OGS3xx) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d'orientation exacte.

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.

Raccorder l'appareil comme suit : ▲

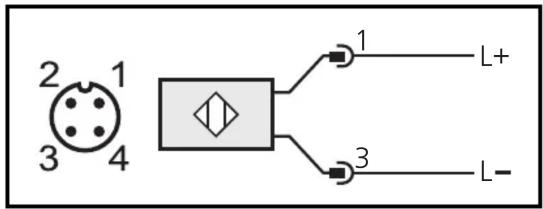

Emetteur (OGS3xx) connecteur

broche 1 = L+

(broche 2 : non raccordée)

broche 3 = L-

(broche 4 : non raccordée)

$$ B N = L + $$

$$ B U = L - $$

Emetteur (OGS3xx) cable*

broche 1 = L+

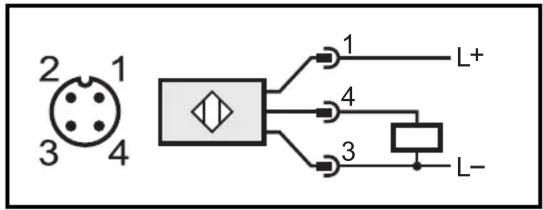

Récepteur (OGE3xx) connecteur

BN = L+

Récepteur (OGE3xx) cable*

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

5 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Emetteur (OGS3xx) : la LED verte est allumée si l'appareil est opérationnel.

Récepteur : •

appareils avec fonction de commutation obscurcissement (OGE-DPKG) : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.
applereils avec fonction de commutation éclairrement (OGE-HPKG) : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

6 Maintenance, réparation et élimination

Dégager les panneaux transparents situés devant la lentille de tout encrasse-ment.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
