OGE503 - Barrière photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique
Marque	IFM
Modèle	OGE503 (récepteur) / OGS503 (émetteur)
Alimentation électrique	24 V DC via fils BN (brun) et BU (bleu)
Fonction principale	Détection sans contact d'objets avec sortie de commutation
Portée	Voir étiquette sur l'appareil
Montage	Fixation du récepteur avec dispositif de fixation, orientation de l'émetteur vers le récepteur
Raccordement	Mise hors tension avant branchement ; couleurs des fils : BN = brun, BU = bleu, BK = noir
Éléments de service	Boutons [OUT on] et [OUT off] sur le récepteur
Indication LED	LED du récepteur allumée lorsque la sortie commute
Programmation	Réglage de la sensibilité avec/sans objet ; boutons [OUT on] et [OUT off]
Verrouillage des boutons	Appuyer simultanément sur [OUT on] et [OUT off] pendant 10 s
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Mettre l'installation hors tension avant tout raccordement
Informations complémentaires	Documentation sur www.ifm.com
Température de fonctionnement	Non spécifiée, usage industriel typique
Indice de protection	Non spécifié, typiquement IP65 pour barrières photoélectriques

FOIRE AUX QUESTIONS - OGE503 IFM

Quelle est la tension d'alimentation de la barrière photoélectrique ?

L'alimentation est en 24 V DC via les fils BN (brun) pour le L+ et BU (bleu) pour le L-.

Comment installer l'émetteur et le récepteur ?

Montez d'abord le récepteur (OGE503) à l'aide d'un dispositif de fixation, puis orientez l'émetteur (OGS503) vers le récepteur et fixez-le. Assurez-vous que les faisceaux sont alignés.

Comment raccorder électriquement l'appareil ?

Mettez l'installation hors tension. Raccordez l'émetteur : L+ (BN) sur broche 1, L- (BU) sur broche 3. Pour le récepteur : L+ (BN) sur broche 1, L- (BU) sur broche 3, et la charge (BK) sur broche 4.

Comment programmer la barrière pour qu'elle commute lors de la détection d'un objet ?

Placez l'objet, appuyez sur [OUT on] pendant 2 s (la LED clignote). Retirez l'objet, appuyez sur [OUT off] (la LED s'éteint). La programmation est terminée.

Que faire si la LED clignote rapidement (8 Hz) pendant la programmation ?

Cela indique une programmation échouée. Causes possibles : différence de mesure trop faible ou temps de programmation de 15 minutes dépassé. Recommencez en ajustant la sensibilité.

Comment verrouiller les boutons-poussoirs pour éviter une reprogrammation involontaire ?

Appuyez simultanément sur [OUT on] et [OUT off] pendant 10 s. La LED change d'état pour confirmer le verrouillage. Répétez pour déverrouiller.

Comment nettoyer les lentilles de la barrière ?

Dégagez les lentilles de toute saleté avec un chiffon doux. N'utilisez pas de solvants ni de produits agressifs qui pourraient endommager le plastique.

Que signifie la LED allumée en fonctionnement normal ?

La LED du récepteur est allumée lorsque la sortie de commutation est active, c'est-à-dire que l'objet est détecté ou non selon la configuration.

Où trouver les données techniques détaillées ?

Les données techniques complètes sont disponibles sur le site www.ifm.com et dans la notice PDF téléchargeable gratuitement.

Quels sont les modes de programmation disponibles ?

Deux modes : commutation sur objet (appuyer d'abord [OUT on] puis [OUT off]) et commutation hors objet (d'abord [OUT off] puis [OUT on]). Vous pouvez aussi régler la sensibilité maximale en alignant sans lumière.

MODE D'EMPLOI OGE503 IFM

Notice d'utilisation

Barrage photoélectrique

OGE3xx

OGS3xx

OGE5xx

OGS5xx

80269721 / 00 08 / 2017

1 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Pour la portée (" range ") voir l'étiquette.

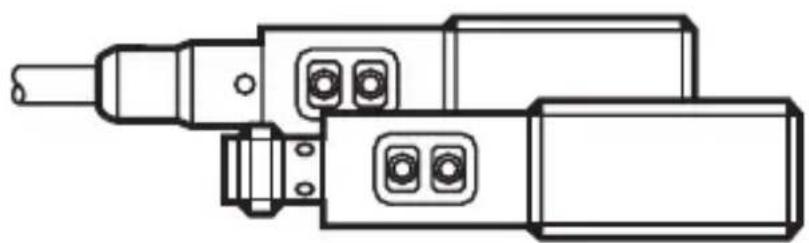

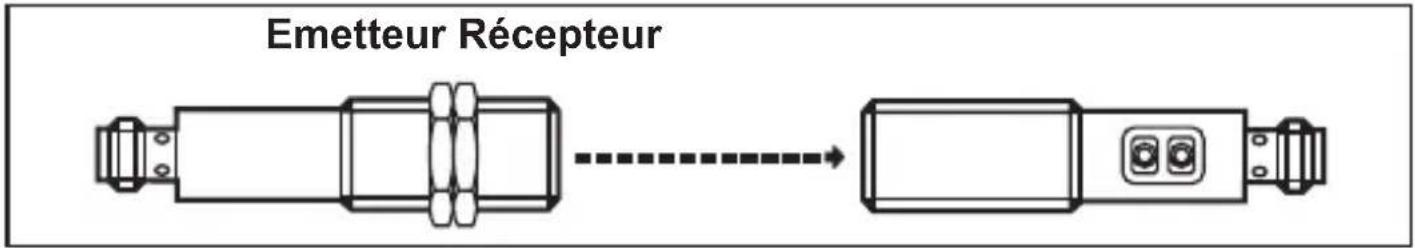

2 Montage

Monter le récepteur (OGE...) à l'aide d'un dispositif de fixation.

▶ Orienter l'émetteur (OGS...) vers le récepteur et le fixer.

3 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit.

Emetteur

	Câble Connecteur Raccordement
L+ BN broche 1
L- BU broche 3
— — broche 4
— — broche 2

Couleurs des fils conducteurs BN = brun, BU = bleu, BK = noir

Récepteur

	Câble Connecteur Raccordement
L+ BN broche 1
L- BU broche 3
charge BK broche 4
— — broche 2

Couleurs des fils conducteurs BN = brun, BU = bleu, BK = noir

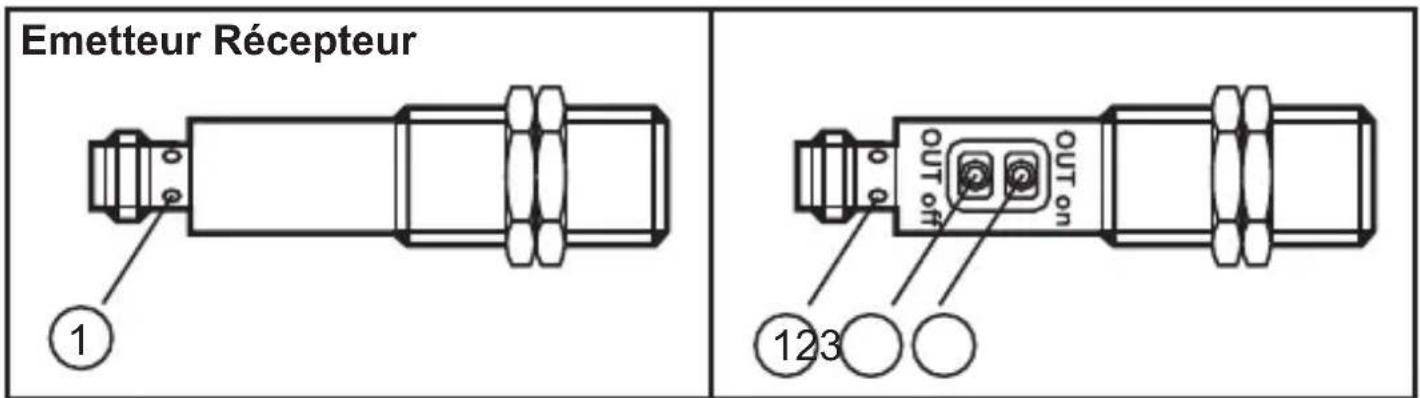

4 Eléments de service et d'indication

4.1 Le récepteur doit commuter lorsque l'objet est détecté

1	► Positionner l'objet.
	Récepteur Emetteur ← ......
	► Appuyer sur [OUT on] pendant 2 s.> Le réglage de la sensibilité est effectué sur l'objet.> La LED clignote.
2	► Enlever l'objet.
	Récepteur Emetteur
	► Appuyer sur [OUT off].> Le réglage de la sensibilité est effectué sans l'objet.> La LED s'éteint. La programmation est terminée.

4.2 Le récepteur ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.

▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

4.3 Programmation échouée

LED clignote rapidement, 8 Hz.

Causes possibles

• Différence de la valeur mesurée trop faible.
• Temps de programmation max. de 15 min. dépassé.

4.4 Réglage de la sensibilité maximale

▶ Aligner le récepteur de façon à ce qu'aucune lumière ne soit reçue.

Le récepteur doit commuter lorsque l'objet est détecté

D'abord appuyer sur [OUT on] et ensuite sur [OUT off].

Le récepteur doit commuter lorsque l'objet n'est pas détecté

D'abord appuyer sur [OUT off] et ensuite sur [OUT on].

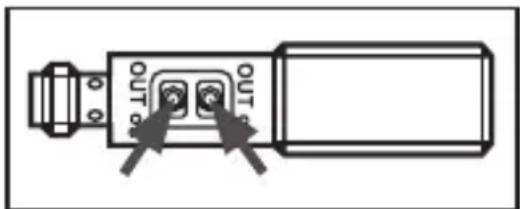

4.5 Verrouillage ou déverrouillage des boutons-poussoirs

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

▶ Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.

La validation est indiquée par un changement de l'état de la LED.

5 Fonctionnement

▶ Vérifier le bon fonctionnement des appareils.

La LED du récepteur est allumée lorsque la sortie de commutation est commutée.

6 Entretien

▶ Dégager les lentilles des appareils de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
