MODE D'EMPLOI OGE701 IFM
Notice d'utilisation Barrage photoélectrique
OGE7xx / OGS7xx
FR
1 Remarque préliminaire
1.1 Symboles utilisés
Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Référence

Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Consignes de sécurité
Selon la homologation cULus
Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les Presents exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible; APPAREIL A LASER DE CLASSE 1.
EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 est conforme à 21 CFR
Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

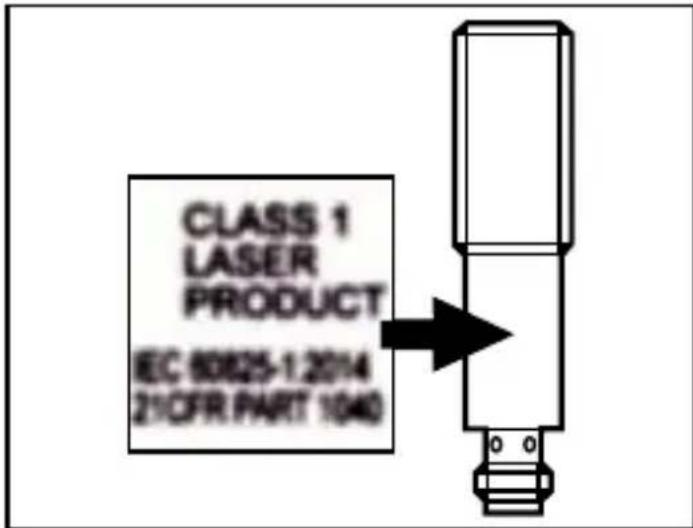

Position de l'étiquette du produit Etiquette supplémentaire


3 Fonctionnement et caractéristiques
Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portee ("range"): www.ifm.com → Select your country → Fiche technique :
p. ex. OGE700. 2

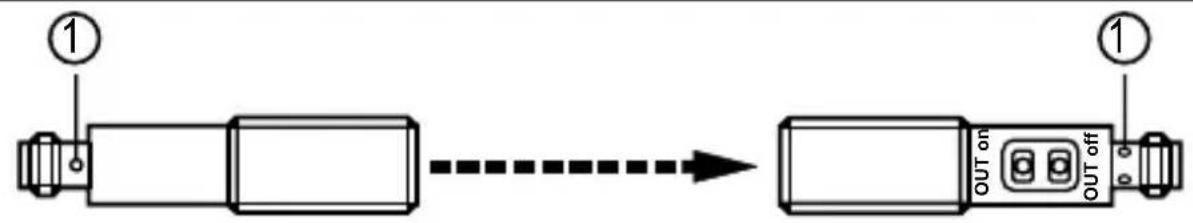

4 Montage

Emetteur Récepteur
1:LED
Fixer le récepteur (OGE7xx) à l'aide d'un dispositif de fixation.
Orienter l'émetteur (OGS7xx) vers le récepteur et le fixer de la même manière.
La portée maximale n'est atteinte qu'en cas d'orientation correcte.

5 Raccordement electrique

L'appareil doit être monté par un électricien qualifié.
- Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN 50178.
Mettre l'installation hors tension.
Raccorder l'appareil comme suit :
Emetteur (OGS7xx) DC

Récepteur (OGE7xx) DC PNP

broche 1 = L + (10...36 V DC)
(broche 2 : non raccordée)
broche 3 = L
(broche 4 : non raccordée)
broche 1 = L + (10...36 V DC)
(broche 2 : non raccordée)
broche 3 = L
broche 4 : charge (PNP, 200 mA)
6 Réglage
6.1 L'appareil doit commuter lorsque l'objet est détecté
| 1 | Positioner l'objet. OUT on OUT off |
| Appuyer sur [OUT on]. La LED clignote. | |
| 2 | Enlever l'objet OUT on OUT off |
| Appuyer sur [OUT off]. La LED s'éteint. La programmation est terminée. |
6.2 L'appareil ne doit pas commuter lorsqu'l'objet est détecté
Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.
Enlever l'objet (voir figure 2) et appuyer sur [OUT on].
Le réglage peut également être effectué d'abord sans objet et puis avec objet.
6.3 Réglage de la sensibilité maximale
Interrompre le faisceau.
L'appareil doit commuter lorsque l'objet est détecté.
D'abord appuyer sur [OUT on], ensuite sur [OUT off].
L'objet doit commuter lorsqu'el'objet n'est pas détecté
D'abord appuyer sur [OUT off], ensuite sur [OUT on].
6.4 Programmation non réussie
La LED jaune clignote rapidement (8 Hz).
- Différence de la valeur mesurée trop faible.
Temps de programmation max. de 15 min. dépasse.
6.5. Verrou électronique
Verrouillage ou déverrouillage des boutons-poussoirs
Appuyer sur les deux boutons-poussoirs simultanement pendant 10 s.
La validation est indiquée par un changement de l'etat de la LED.
7 Fonctionnement
Vérifier le bon fonctionnement de l'appareil.
Emetteur : la LED verte est allumée si l'appareil est opérationnel.
Récepteur: La LED jaune est allumée lorsque la sortie est commutée.
8 Maintenance, réparation et élimination

Dégager les panneaux transparents situés devant la lentille de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abimer la matière plastique.
- Ne pas essayer d'ouvoir le boîtier du module. Il ne s'y trouveaucun composant réparable par l'utilisateur.
