KD0012 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KD0012
Tension d'alimentation	10-36 V DC / 20-250 V AC (selon version)
Courant de sortie	Jusqu'à 200 mA (selon version)
Portée de détection	Réglable via potentiomètre (Sn selon type)
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Type de sortie	NO/NF configurable (PNP/NPN, 2 ou 3 fils)
Raccordement	Connecteur ou boîtier de raccordement (selon version)
Indication LED	LED jaune : sortie passante
Plage de température	-25 °C à +70 °C (estimation)
Indice de protection	IP67 (estimation)
Dimensions	Diamètre 18 mm, longueur 60 mm (type M18)
Poids	Environ 25 g
Montage	Encastré ou non encastré (respecter distances minimales)
Matériau du boîtier	Laiton chromé ou acier inoxydable (selon version)
Fonctions réglables	Portée (potentiomètre) et fonction de sortie (shunt)
Maintenance	Aucune maintenance nécessaire ; nettoyer la face active si dépôts
Réparabilité	Non réparable, remplacer l'appareil
Normes	CE, selon réglementations en vigueur
Accessoires fournis	Notice d'utilisation, éventuels shunts et connecteurs

FOIRE AUX QUESTIONS - KD0012 IFM

Quels matériaux le détecteur KD0012 peut-il détecter ?

Le détecteur détecte sans contact les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment régler la portée de détection ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tournez dans le sens horaire pour augmenter la portée (Sn) et antihoraire pour la réduire.

Comment configurer la sortie en normalement ouvert ou normalement fermé ?

Selon le modèle, utilisez le shunt situé dans le connecteur ou le boîtier de raccordement. En position fermée (shunt présent), la sortie est normalement ouvert. En position ouverte (shunt retiré), elle est normalement fermé.

Quelles précautions de sécurité prendre lors du raccordement ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension avant le branchement. Respectez les réglementations nationales et internationales. Utilisez un fusible miniature conformément à la fiche technique.

Le détecteur peut-il être monté encastré ?

Oui, mais respectez les distances minimales indiquées dans la notice. Un montage encastré peut réduire la portée de détection.

Que signifie la LED jaune sur l'appareil ?

La LED jaune indique l'état de la sortie: allumée quand la sortie est passante (objet détecté), éteinte quand elle est bloquée.

Comment entretenir le détecteur ?

L'appareil ne nécessite aucun entretien. Il suffit de nettoyer la face active pour enlever tout dépôt métallique ou corps étranger qui pourrait perturber la détection.

Que faire si le détecteur ne fonctionne pas correctement ?

Vérifiez d'abord le câblage et l'alimentation. Assurez-vous que la face active est propre et que les distances de montage sont respectées. Si le problème persiste, l'appareil ne peut pas être réparé et doit être remplacé.

Quelle est la tension d'alimentation du KD0012 ?

La tension dépend de la version : généralement 10-36 V DC pour les modèles DC, ou 20-250 V AC pour les modèles AC/DC. Vérifiez l'étiquette de l'appareil.

Comment éliminer le détecteur en fin de vie ?

L'appareil doit être éliminé conformément aux règlements nationaux en vigueur pour les déchets électroniques. Ne le jetez pas avec les ordures ménagères.

MODE D'EMPLOI KD0012 IFM

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastre 6
4.2 Distance minimale en cas de montage non encastre 6
4.3 Distance minimale pour le montage de plusieurs apparéils 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement electrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Reglage de la fonction de sortie du type KGE 8
5.3 Reglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portee 10
6.2 Reglage de la fonction de sortie par shunt - type KI avec connecteur 10
6.3 Reglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des apparèls non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré

Sn: portée

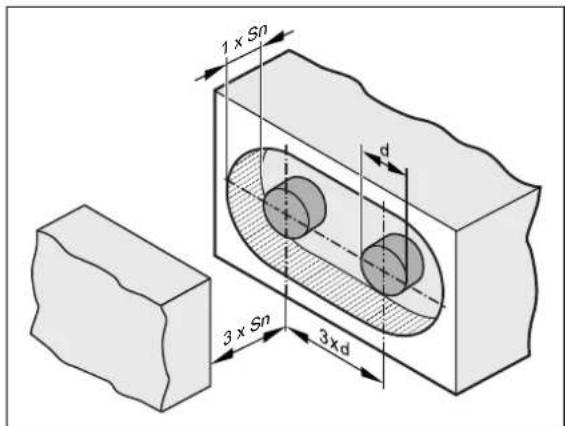

4.2 Distance minimale en cas de montage non encastré

d: diamètre
Sn:portee

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs apparéils

Fig. 3: Distance minimale pour le montage de plusieurs apparèils

d : diamètre
Sn:portee

4.4 Distance minimale pour le montage du type KD

Sn: portée
Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent etre déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / I'etiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : ÀpRES un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

5.1.1 Technologie 2 folds

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des appareils AC)
2: commutation négative
3: commutation positive

5.1.2 Technologie 3 fils

Fig. 6: Technologie 3 fils

2: commutation négative
3: commutation positive

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boite de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

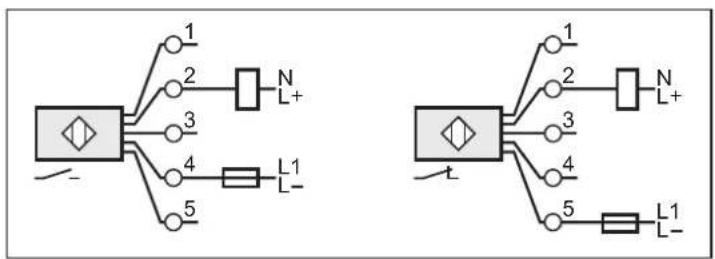

5.3.1 Technologie 2 fils

Fig. 8: Boite de raccordement AC/DC PNP/NPN

Fig. 9: Boite de raccordement DC PNP/NPN

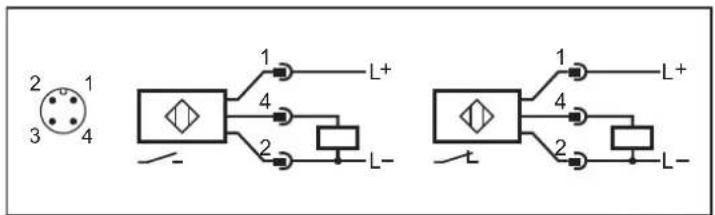

5.3.2 Technologie 3 fils

Fig. 10: Boîle de raccordement DC NPN

Fig. 11: Boite de raccordement DC PNP

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1:augmenter la portee
2: réduire la portée

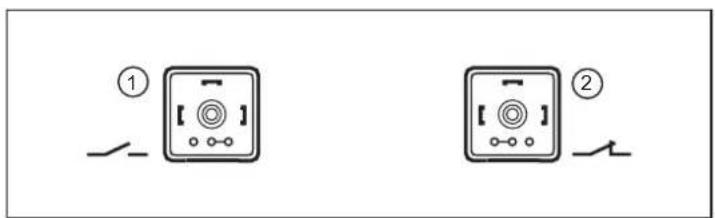

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1:normalement ouvert (a la livraison)
2:normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

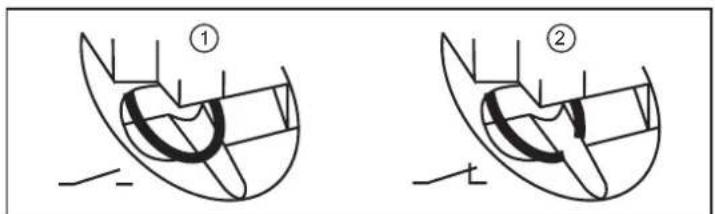

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

Fig. 14: Réglage de la fonction de sortie par shunt

1:normalement ouvert (shunt fermé, à la livraison)
2:normalement fermé(shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.
Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'etat bloqué

LED jaune allumée : sortie de commutation à l'etat passant

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre évientuel de toute présence de dépôts metalliques ou de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
