MODE D'EMPLOI OA0105 IFM

Montageanleitung Installation Instructions Notice de Montage

efector200®

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflex ce système réflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée: voir l'etiquette (valeur sur un réflecteur «nid d'abeille» ∅ 80mm).

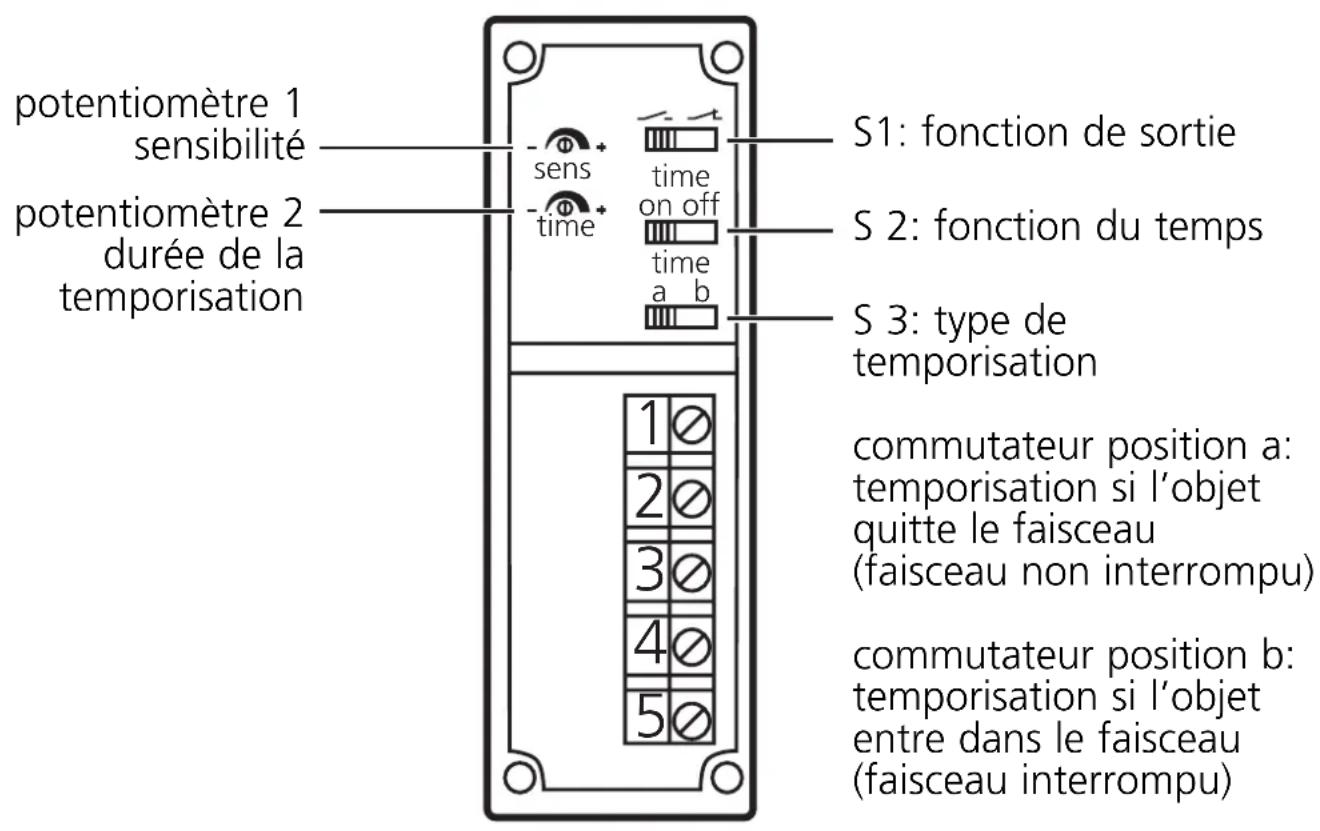

Eléments de service et d'indication

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

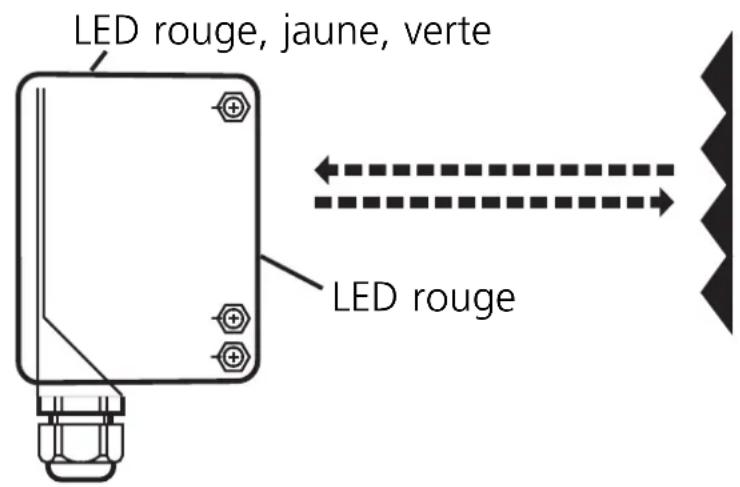

Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation.

Suivant le raccordement électrique la cellule réflex peut être orienté précisément à l'aide de la LED:

• Les LED rouges sont allumées en cas d'alignement précis.
• Elle clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Réglage

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

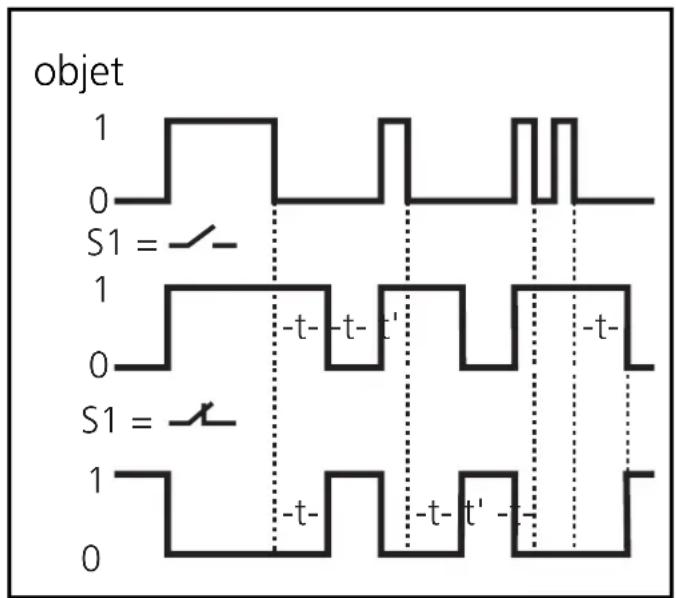

Sélecteur 3 = a:

Le signal «pas d'objet» présent est passé à la sortie de commutation avec un retard.

• Si S1 = la sortie déclenche après le front descendant +t.
• Si S1 = la sortie enclenche après le front descendant +t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

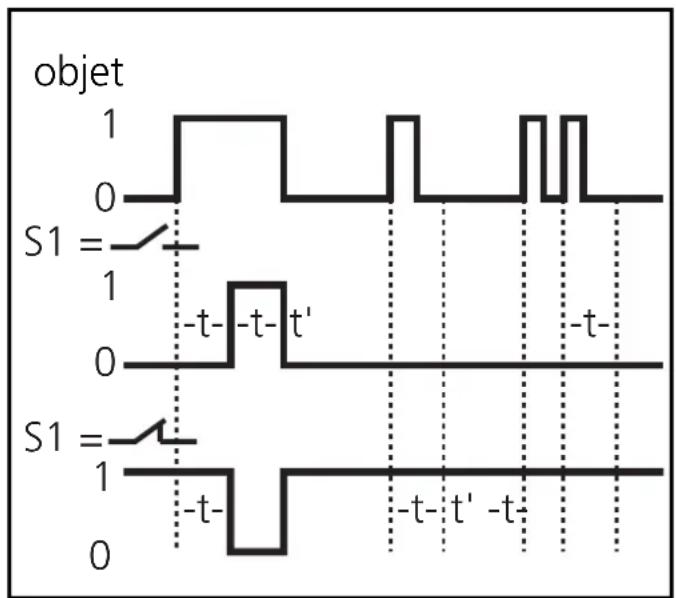

Sélecteur 3 = b:

Le signal «objet présent» est passé à la sortie de commutation avec un retard.

• Si S1 = la sortie enclenche après le front montant +t.
• Si S1 = la sortie déclenche après le front montant +t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED verte est allumée = tension d'alimentation o.k.
• LED rouges sont allumées = réception de lumière (pas d'objet entre la cellule et le réflecteur).
• LED rouges clignotent = détérioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

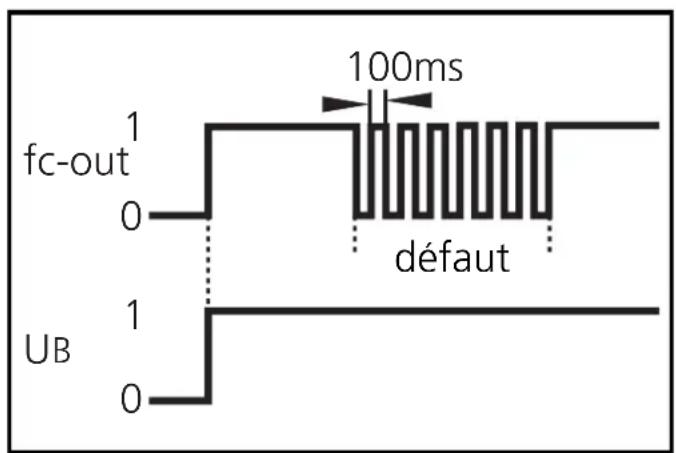

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
