Produkttyp	Reflex-Bewegungsmelder
Marke	IFM
Modell	OA0105
Kategorie	Bewegungsmelder
Reichweite	Siehe Etikett (Wert auf Wabenreflektor Ø 80 mm)
Spannungsversorgung	10-30 V DC (Schätzung)
Ausgang	Schaltausgang (gelbe LED)
Hauptfunktionen	Berührungslose Erfassung, Schaltsignal, einstellbare Verzögerung, Diagnoseausgang
LED-Anzeigen	Grün (Spannung), Rot (Empfang), Gelb (Ausgang)
Einstellungen	Empfindlichkeit, Ausgangsfunktion, Zeitfunktion, Verzögerungszeit
Elektrischer Anschluss	Gemäß Etikett, vorher spannungsfrei schalten
Montage	Reflektor befestigen, Zelle ausrichten, Montagewinkel verwenden
Wartung und Reinigung	Linsen regelmäßig reinigen, um Verschmutzung zu vermeiden
Sicherheit	Vor Anschluss oder Wartung Spannung abschalten
Ersatzteile und Reparierbarkeit	Wabenreflektor, Reflexklebeband, Montagewinkel
Abmessungen (Schätzung)	Etwa 100 x 70 x 35 mm
Gewicht (Schätzung)	Etwa 150 g
Betriebstemperatur (Schätzung)	-25 bis 60 °C
Zulassungen	Nicht angegeben (typisch industriell)
Garantie	Nicht angegeben, bitte an Händler wenden

Häufig gestellte Fragen - OA0105 IFM

Wie richte ich den Detektor OA0105 aus?

Befestigen Sie zuerst den Reflektor oder das Reflexklebeband. Richten Sie die Reflexzelle aus und befestigen Sie sie mit einem Montagewinkel. Verwenden Sie die roten LEDs: Wenn sie dauerhaft leuchten, ist die Ausrichtung genau; wenn sie blinken, justieren Sie nach. Eine präzise Ausrichtung ist für eine optimale Reichweite erforderlich.

Was bedeutet das Blinken der roten LEDs?

Die roten LEDs blinken bei schlechter Ausrichtung oder verschlechtertem Empfang (z. B. verschmutzte Linsen). Stellen Sie sicher, dass die Linsen sauber und der Reflektor korrekt positioniert ist.

Wie stelle ich die Verzögerung am Detektor ein?

Die Einstellung erfolgt über die Schalter. Schalter 3 wählt den Modus: Position 'a' für Verzögerung bei 'kein Objekt'-Signal, Position 'b' für Verzögerung bei 'Objekt vorhanden'-Signal. Mit den Schaltern S1 und dem Zeitpotentiometer t können die Ausgangsfunktion und die Verzögerungszeit konfiguriert werden. Siehe Schaltbild in der Anleitung.

Was ist die maximale Reichweite des OA0105?

Die genaue Reichweite ist auf dem Geräteetikett angegeben, gemessen mit einem Wabenreflektor mit 80 mm Durchmesser. Im Allgemeinen haben IFM-Reflexionslichttaster eine typische Reichweite von 0 bis 8 Metern, je nach Modell. Überprüfen Sie das Etikett Ihres Geräts.

Was tun, wenn die gelbe LED nicht leuchtet?

Prüfen Sie zunächst, ob die Versorgungsspannung anliegt (grüne LED leuchtet). Wenn die grüne LED aus ist, überprüfen Sie den elektrischen Anschluss und die Sicherung. Wenn die grüne LED leuchtet, aber die gelbe nicht, empfängt der Detektor kein Signal oder das Objekt wird nicht richtig erkannt. Überprüfen Sie die Ausrichtung und die Sauberkeit der Linsen.

Wie reinige ich die Linsen des Detektors?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch (klares Wasser) zum Reinigen der Linsen. Vermeiden Sie aggressive Lösungsmittel. Regelmäßige Reinigung verhindert Verschmutzung, die die Erkennung beeinträchtigen kann.

Kann ich den OA0105 ohne Reflektor verwenden?

Nein, dieser Detektor ist ein Reflexionssystem, das für den Betrieb einen Reflektor (Wabenreflektor oder Reflexklebeband) benötigt. Der vom Sender ausgestrahlte Strahl wird vom Reflektor zum Empfänger zurückgeworfen. Ohne Reflektor ist eine Erkennung unmöglich.

Welche Versorgungsspannung wird empfohlen?

Die typische Versorgungsspannung für IFM-Detektoren beträgt 10 bis 30 V DC. Konsultieren Sie das Etikett Ihres Geräts für den genauen Wert. Setzen Sie gegebenenfalls eine Mini-Sicherung gemäß Datenblatt ein.

Wie setze ich nach einem Kurzschluss zurück?

Nach Beseitigung der Kurzschlussursache Spannung abschalten und dann wieder einschalten. Überprüfen Sie die ordnungsgemäße Funktion des Geräts. Die Anleitung empfiehlt, nach einem Kurzschluss die Funktion zu überprüfen.

Welches Zubehör wird für die Installation benötigt?

Sie benötigen einen Reflektor (Wabenreflektor oder Reflexklebeband) und einen Montagewinkel für die Zelle. Das elektrische Anschlusskabel muss den Angaben auf dem Etikett entsprechen.

BEDIENUNGSANLEITUNG OA0105 IFM

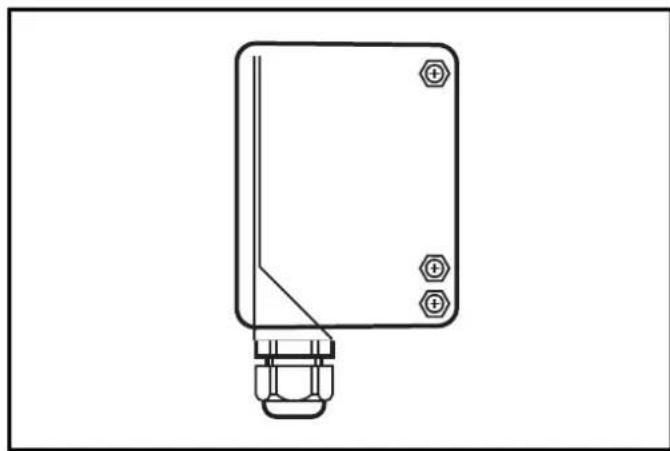

Reflexlichtschranke Retro-reflective sensor Système réflex

OA

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt in Verbindung mit Tripelspiegel oder Reflexfolie berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite ("range"): siehe Typaufkleber (Wert bezogen auf Tripel- spiegel mit ∅ 80mm).

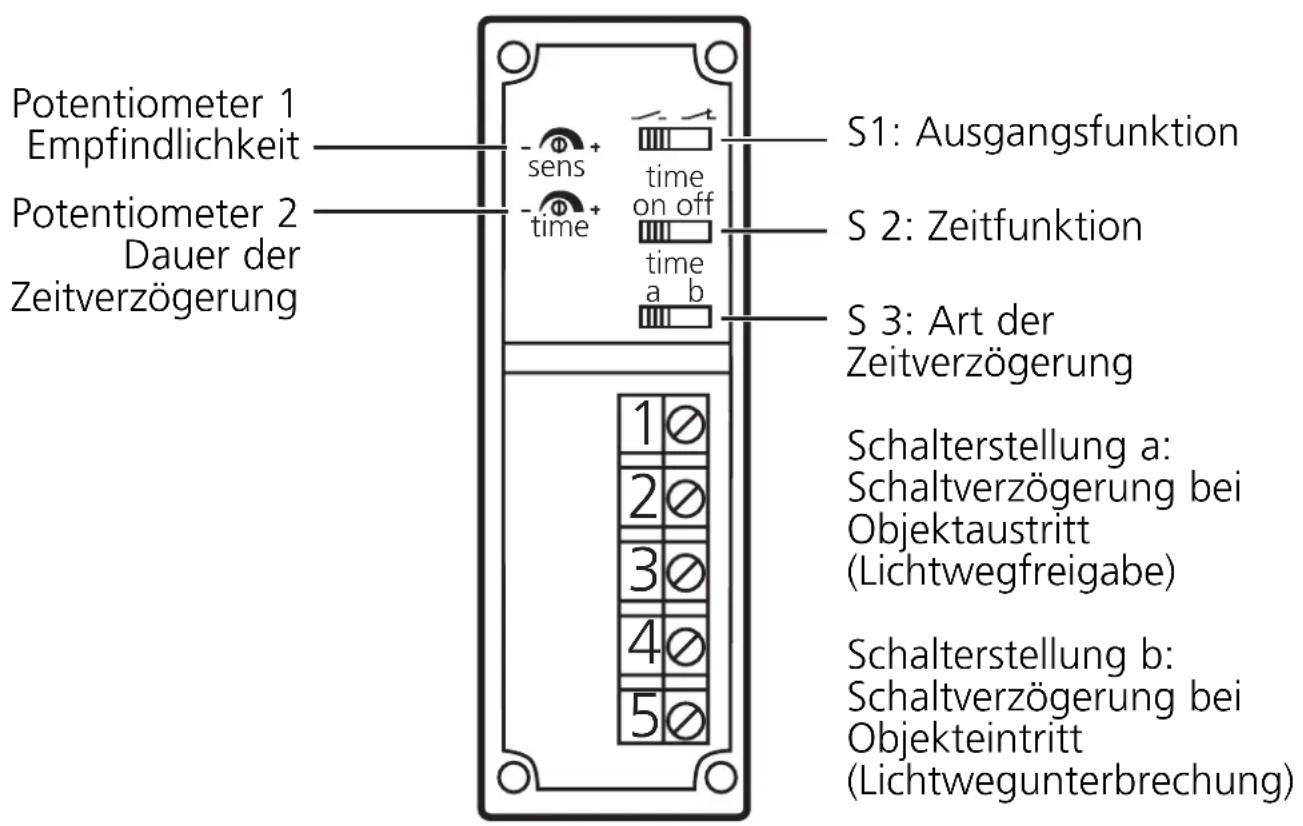

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

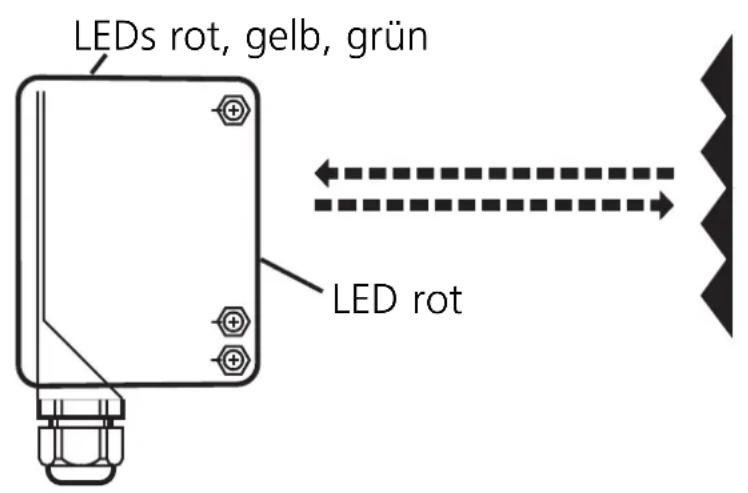

Befestigen Sie Tripelspiegel oder Reflexfolien. Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung.

Nach dem elektrischen Anschluß können Sie das Gerät mit Hilfe der LED-Anzeige genau ausrichten:

• Die roten LEDs leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Reichweite nur bei genauer Ausrichtung.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzögerung ein.

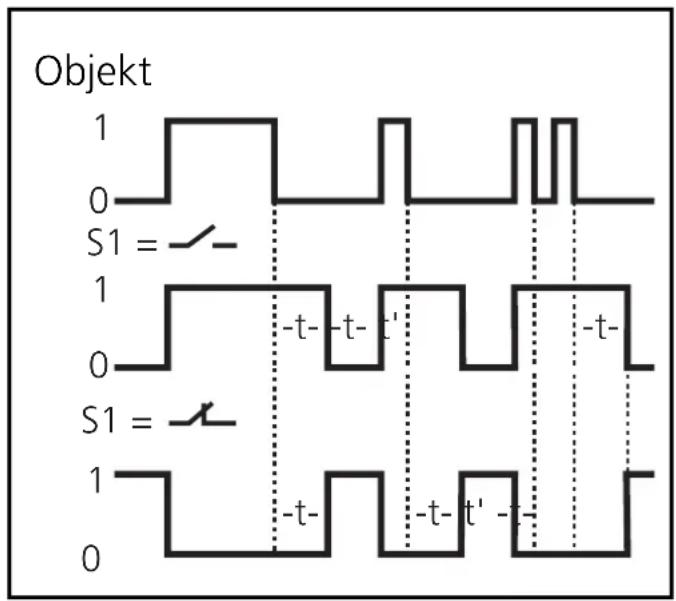

Schalter 3 = a:

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.
• Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t.

Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

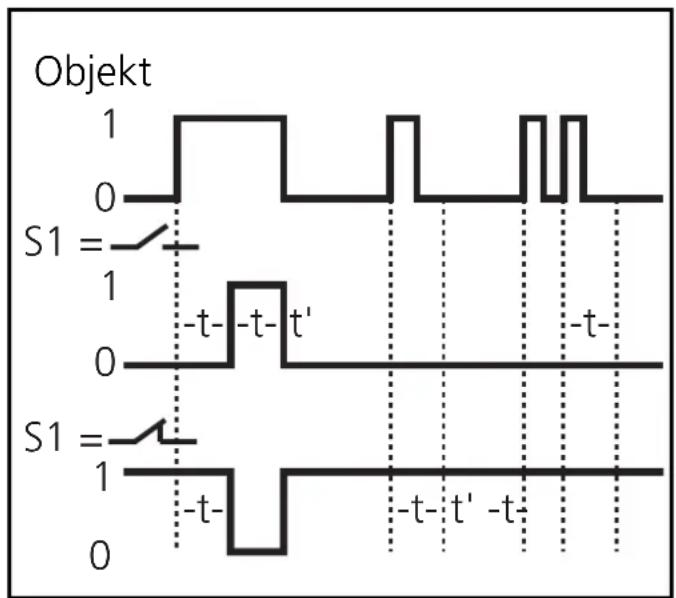

Schalter 3 = b:

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang EIN nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigender Flanke + t.

Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

• LED grün leucht = Versorgungsspannung o.k.
• LEDs rot leuchten = Lichtempfang (kein Objekt zwischen Gerät und Reflektor).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

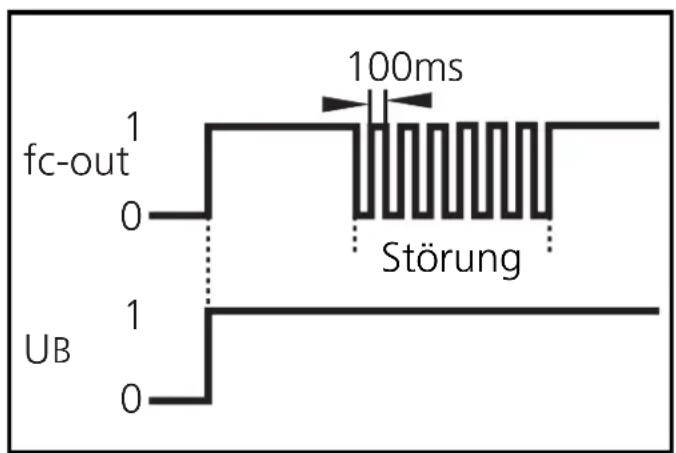

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzt der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
