Type de produit	Détecteur de mouvements (cellule réflex pour objets transparents)
Marque	IFM
Modèle	OJ5191
Série	efector200®
Principe de détection	Cellule réflex avec réflecteur «nid d'abeille» ou bande adhésive réflex
Portée	Voir étiquette (exemple: sur réflecteur 50x50 mm E20722)
Alimentation	10-30 V DC (selon raccordement électrique)
Consommation	Non spécifié
Sortie	Commutée (NO ou NF programmable)
Indicateurs LED	Verte (opérationnel), jaune (sortie commutée), rouge (erreur)
Fonction de sortie	Programmable par bouton-poussoir (NF/NO)
Réglage de sensibilité	Manuel par bouton-poussoir, avec ou sans objet
Détection d'objets	Objets transparents et matières, sans contact
Montage	Clip de fixation (non fourni) ou trous latéraux pour vis
Orientation	Frontale ou latérale (selon modèle)
Entretien et nettoyage	Dégager les lentilles de tout encrassement
Sécurité	Mettre l'installation hors tension avant raccordement
Température de fonctionnement	Non spécifié
Indice de protection	Non spécifié
Poids	Non spécifié
Dimensions	Série OJ51xx (dimensions non précisées)

FOIRE AUX QUESTIONS - OJ5191 IFM

Comment installer le détecteur OJ5191 ?

Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule de manière à ce que le spot lumineux touche le réflecteur. Utiliser un clip de fixation (non fourni) ou les trous de fixation latéraux.

Comment régler la sensibilité pour des objets statiques ?

Appuyer sur le bouton-poussoir pendant environ 2s jusqu'à ce que la LED rouge clignote. Ensuite, appuyer une fois avec l'objet, puis une fois sans objet. Les LED confirment le réglage.

Comment régler la sensibilité pour des objets mobiles ?

Activer le mode programmation (LED rouge clignote). Laisser les objets traverser la zone de détection (entre 8Hz et fréquence max) et appuyer une fois. Répéter l'opération pour la deuxième mesure.

Que faire si le réglage de sensibilité n'est pas possible ?

Si la LED rouge clignote après l'étape 3, la cellule passe en mode fonctionnement sans changement. Sinon, effectuer le réglage sur le réflecteur «nid d'abeille» en alignant le faisceau sur celui-ci.

Comment programmer la fonction de sortie (NO/NF) ?

Appuyer sur le bouton-poussoir pendant environ 10s. Toutes les LED s'éteignent et la sortie bascule de NF à NO ou inversement.

Comment interpréter les LED ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED rouge allumée : erreur de détection. LED jaune+rouge clignotant : court-circuit ou erreur interne.

Quel réflecteur utiliser avec l'OJ5191 ?

Utiliser un réflecteur «nid d'abeille» (ex. 50x50 mm, référence E20722) ou une bande adhésive réflex.

Comment maintenir le détecteur en bon état ?

Nettoyer régulièrement les lentilles pour éviter l'encrassement. Vérifier le bon alignement avec le réflecteur.

Quelle est la portée maximale ?

La portée dépend du réflecteur utilisé. Voir l'étiquette sur l'appareil pour la valeur spécifique (par ex. avec réflecteur nid d'abeille 50x50 mm).

Peut-on utiliser ce détecteur avec des objets opaques ?

Oui, il détecte tout objet qui interrompt le faisceau réfléchi, mais il est optimisé pour les objets transparents.

MODE D'EMPLOI OJ5191 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflex cette cellule réflex détecte des objets transparents et matières sans contact et indique leur présence par un signal de commutation. Portée (r): voir l'étiquette (valeur sur un réflecteur «nid d'abeille» 50x50 mm, E20722).

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Programmation de la fonction de sortie par bouton-poussoir.

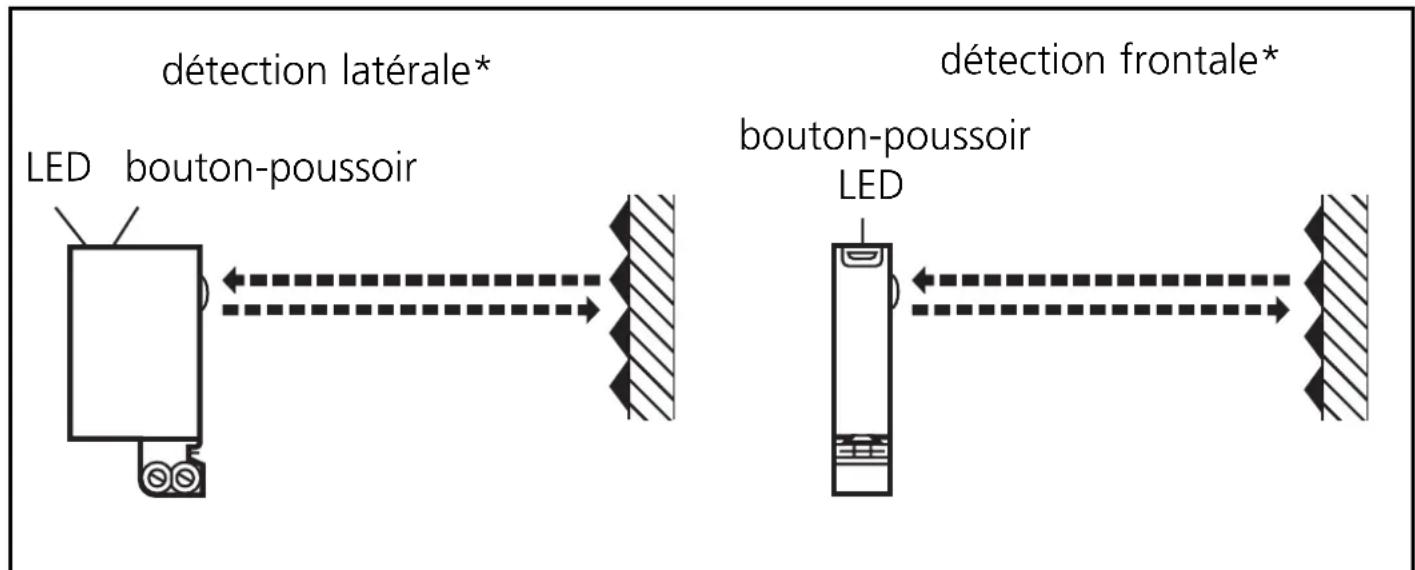

Montage

* Ci-dessous, le montage et le réglage sont décrits à l'aide d'une cellule avec détection frontale. Les fonctions des cellules avec détection latérale sont identiques.

Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec un clip de fixation (pour le montage voir la page suivante); le spot lumineux doit toucher le réflecteur «nid d'abeille».

Montage de la série OJ51xx

Pour le montage, les cellules de la série OJ51xx ont deux trous de fixation latéraux. Le clip de fixation n'est pas fourni.

Portée optimale seulement avec orientation précise.

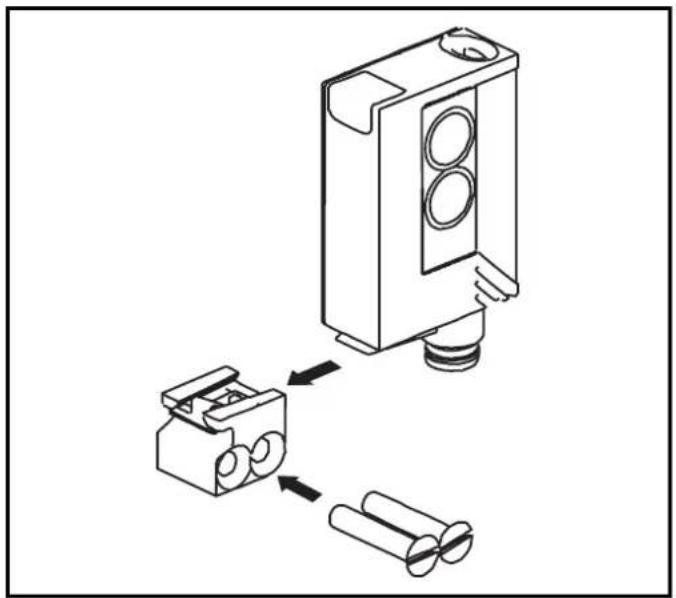

Montage du clip de fixation fourni

Fixer le clip avec les vis fournies et faire glisser la cellule dans le clip jusqu'à ce que le ressort s'enclenche.

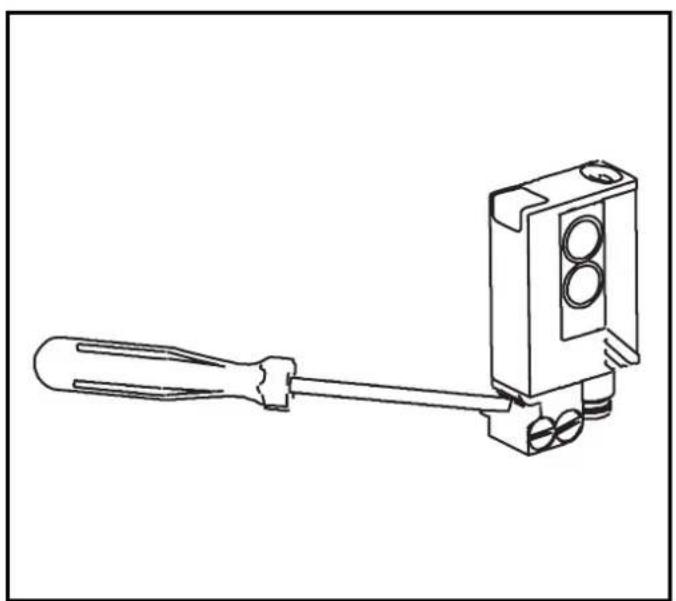

Pour enlever la cellule pousser le ressort vers le bas avec un tournevis et ôter la cellule du clip.

Important! Mise en service

Sans réglages supplémentaires la cellule réflex est réglée à la portée max. Cela veut dire que pour la détection d'objets transparents la cellule réflex doit être réglée à la capacité de réserve optimum selon le réglage décrit ci-après.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. ←→
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.
2	Régler la sensibilité avec l'objet. Appuyer une fois. →
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.
3	Régler la sensibilité sans objet. Appuyer une fois. ←→
	Les LED jaune et verte s'éteignent pendant env. 1s, après env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse: régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. ←
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

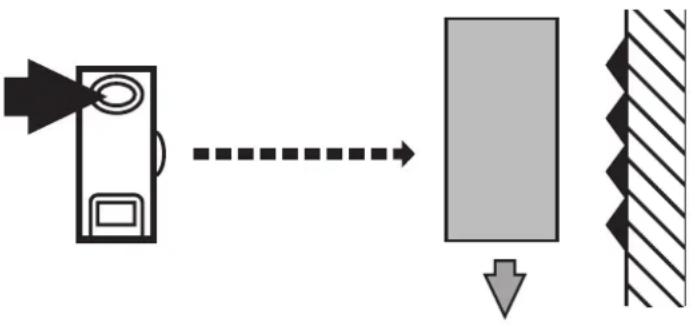

2	Laisser les objets aller à travers la zone de détection de la cellule (nombre des objets entre min. 8Hz et fréquence de commutation maximale) pendant la mesure (env. 1s).Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.
3	Laisser les objets aller à travers la zone de détection de la cellule (nombre des objets entre min. 8Hz et fréquence de commutation maximale) pendant la mesure (env. 1s).Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Procédure de réglage supplémentaire sur réflecteur "nid d'abeille

Si la cellule ne peut pas être programmée avec les réglages décrits ci-dessus, le réglage de la sensibilité peut être effectué sur le réflecteur "nid d'abeille". Dans ce cas cependant, la capacité de réserve sur l'objet à détecter est réduite.

• Passer dans le mode de programmation (voir pas 1).
- Aligner la cellule afin que le réflecteur "nid d'abeille" soit touché par le faisceau optique.
- Appuyer sur le bouton-poussoir 2 fois (voir pas 2 et 3).

Le réglage de la sensibilité sur le réflecteur "nid d'abeille" est possible dans tous les cas.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1).
- Orienter la cellule afin que la lumière ne soit pas réfléchie.
- Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env.10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 10s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED.

LED verte allumée	L’appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement.
