BEDIENUNGSANLEITUNG OJ5191 IFM

Reflexlichtschranke OJ

Retro-reflective sensor OJ

Système réflex OJ

Bestimmungsgemäße Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos transparente Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit 50x50 mm, E20722).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

an.

Programmieren der Ausgangsfunktion durch Einstelltaste.

Montage

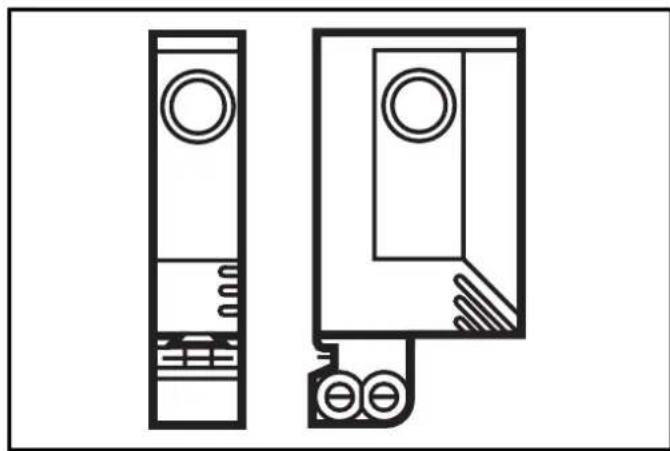

Seitliche Optik*

LED Einstelltaste

*In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Geräte-Typs mit frontaler Optik gezeigt. Die Funktionen der Geräte mit seitlicher Optik sind identisch.

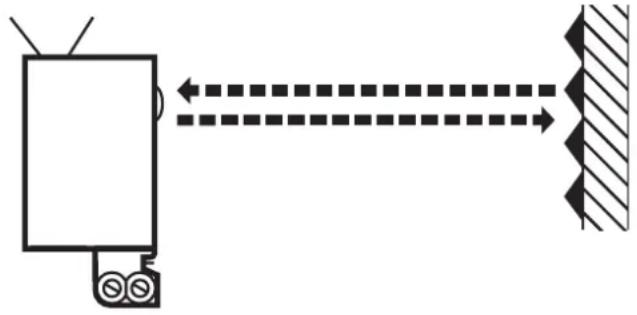

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung (Montage siehe nächste Seite); der Lichtfleck muß den Tripelspiegel treffen.

Montage der Baureihe OJ51xx

Die Geräte der Baureihe OJ51xx haben seitlich zwei Befestigungslöcher für die Montage. Eine Montagehalterung wird nicht mitgeliefert.

Maximale Reichweite nur bei genauer Ausrichtung.

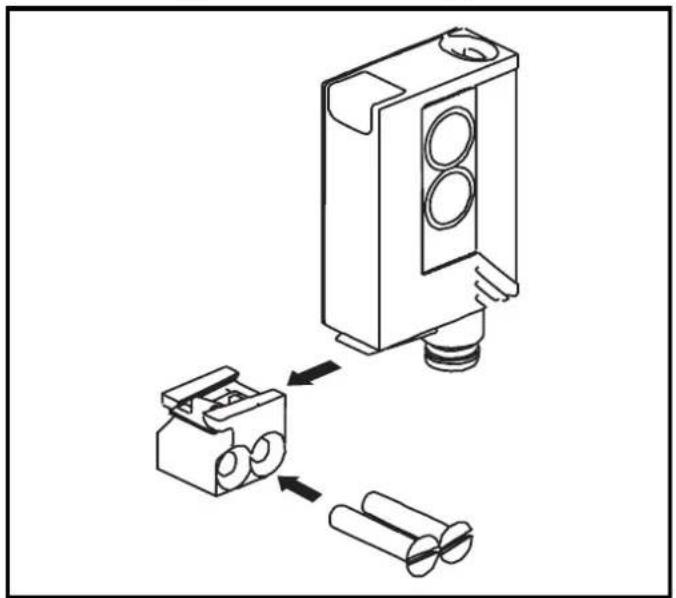

Montage der mitgelieferten Montagehalterung

Schrauben Sie die Halterung mit den beigelegten Schrauben fest und schieben Sie das Gerät in die Führung des Halters bis die Haltefeder einrastet.

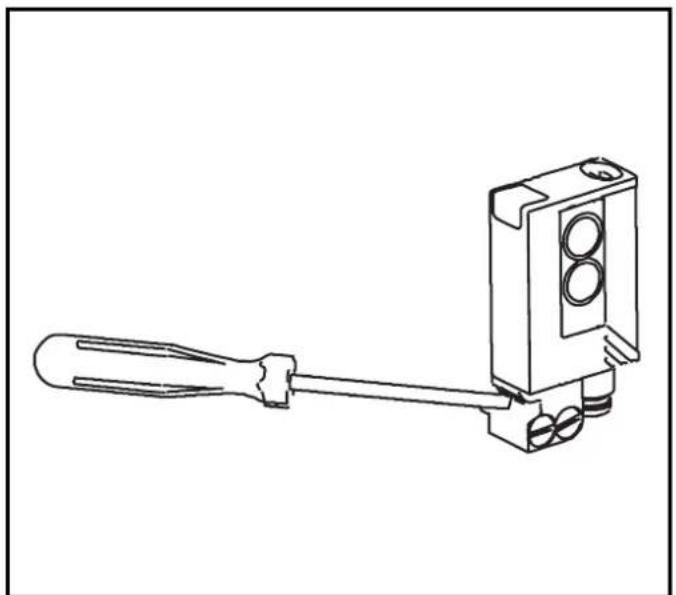

Zum Lösen des Gerätes drücken Sie die Haltefeder mit Hilfe eines Schraubendrehers nach unten und ziehen das Gerät von der Halterung.

Wichtig! Inbetriebnahme

Die Reflexlichtschranke ist ohne weitere Einstellungen auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke zur Erfassung transparenter Objekte auf jeden Fall gemäß den nachfolgend beschriebenen Einstellungen auf optimale Betriebsreserve eingestellt werden muß.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s,bis die rote LED blinkt. ←
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

2	EmpfindlichkeitmitObjekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

3	EmpfindlichkeitohneObjekt einstellen.Drücken Sie 1 mal. ←
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt. ←→
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

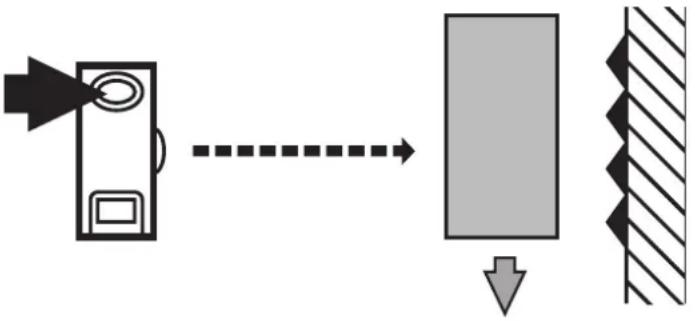

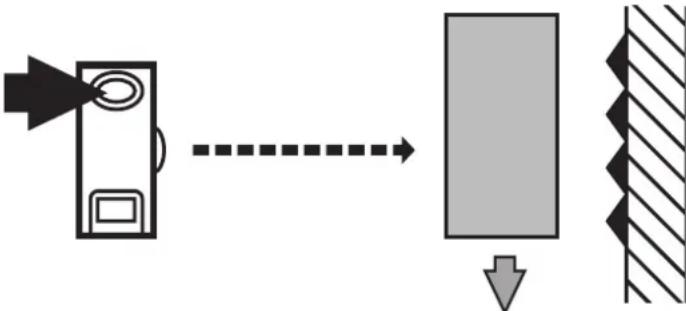

2	Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfassungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz und max. Schaltfrequenz).Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.
3	Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfassungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz und max. Schaltfrequenz).Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Zusätzlicher Einstellvorgang auf Tripelspiegel

Sollte sich das Gerät mit den zuvor beschriebenen Einstellungen nicht programmieren lassen, kann die Einstellung der Empfindlichkeit auf den Tripelspiegel erfolgen. Dabei ist jedoch die Betriebsreserve auf das zu erfassende Objekt reduziert.

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß der Tripelspiegel getroffen wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Die Einstellung der Empfindlichkeit auf den Tripelspiegel ist auf jeden Fall möglich.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drücken Sie 10s lang.

→

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 10s erlöschen alle LEDs, die Ausgangsfunktion hat von Hell-schaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.
