Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI0205
Fonction principale	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, eau et fluides aqueux
Portée nominale (Sn)	8 mm (typique pour les modèles capacitifs IFM)
Distance de montage encastré	Min. 3 x Sn par rapport au matériau environnant
Distance de montage non encastré	Min. 1 x Sn par rapport au matériau, 3 x Sn latéralement
Alimentation électrique	10-36 V DC (selon technologie 2 ou 3 fils)
Consommation électrique	< 15 mA (sans charge)
Sortie de commutation	PNP ou NPN, NO ou NF (configurable par shunt)
Courant de sortie max.	200 mA (résistif)
Raccordement électrique	2 ou 3 fils, connecteur ou câble
Indication LED	LED jaune : allumée = sortie active, éteinte = sortie bloquée
Réglage de portée	Par potentiomètre (à l'aide d'un tournevis)
Réglage fonction de sortie	Par shunt dans le connecteur (NO/NF)
Matériau du boîtier	Acier inoxydable ou plastique (selon version)
Indice de protection	IP67
Température de fonctionnement	-25°C à +80°C
Dimensions (diamètre x longueur)	18 mm x 50 mm (typique pour les cylindriques M18)
Poids	Environ 50 g
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer la face active des dépôts métalliques ou corps étrangers
Sécurité	Respecter les consignes de sécurité : montage par personnel qualifié, mise hors tension avant raccordement
Pièces détachées et réparabilité	Non réparable ; élimination écologique selon les règlements nationaux
Informations générales	Notice complète disponible sur www.ifm.com

FOIRE AUX QUESTIONS - KI0205 IFM

Comment régler la portée du détecteur KI0205 ?

Utilisez un tournevis pour tourner le potentiomètre sur l'appareil. Tourner dans le sens horaire augmente la portée, antihoraire la réduit. Effectuez le réglage avec une pièce cible placée à la distance souhaitée.

Comment configurer la sortie en normalement ouvert (NO) ou normalement fermé (NF) ?

Sur le connecteur, un shunt permet de sélectionner le mode : shunt fermé = NO, shunt ouvert = NF (selon le type KI avec connecteur). Pour les types KIE/KGE, enlevez ou insérez le shunt selon le schéma de la notice.

Quels matériaux ce détecteur peut-il détecter ?

Le détecteur capacitif détecte les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Quelle est la distance minimale entre deux détecteurs montés côte à côte ?

Pour éviter les interférences, respectez une distance minimale de 3 x Sn (portée nominale) entre les axes des détecteurs. Pour le montage non encastré, la distance latérale minimale est de 3 x d (diamètre).

Que signifie la LED jaune sur l'appareil ?

La LED jaune indique l'état de la sortie de commutation : allumée = sortie passante (détection d'objet), éteinte = sortie bloquée (aucun objet détecté).

Quel type de câblage utiliser pour ce détecteur ?

Le raccordement peut se faire en technologie 2 fils (alimentation et signal sur deux conducteurs) ou 3 fils (alimentation positive, négative et signal). Suivez le schéma de la notice en fonction de votre application et de la tension.

Puis-je monter ce détecteur dans un environnement humide ?

Oui, l'indice de protection est IP67, ce qui permet une immersion temporaire dans l'eau. Assurez-vous que le connecteur ou le câble est correctement étanche.

Comment nettoyer le détecteur et le maintenir en état ?

Aucun entretien régulier n'est nécessaire. Nettoyez périodiquement la face active avec un chiffon sec pour enlever les dépôts métalliques ou les corps étrangers qui pourraient réduire la sensibilité.

Que faire si le détecteur ne commute pas correctement ?

Vérifiez d'abord l'alimentation électrique et le câblage. Assurez-vous que la portée est correctement réglée et que la face active n'est pas obstruée. Vérifiez également que la cible est bien dans la plage de détection.

Où puis-je télécharger la notice complète du KI0205 ?

La notice d'utilisation est disponible gratuitement sur le site notice-facile.com en format PDF. Vous pouvez également scanner le code QR sur l'emballage ou consulter le site www.ifm.com pour les données techniques et accessoires.

MODE D'EMPLOI KI0205 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

KI

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6
4.2 Distance minimale en cas de montage non encastré 6
4.3 Distance minimale pour le montage de plusieurs appareils.... 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement.... 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages.... 10

6.1 Portée 10
6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur ..... 10
6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE.... 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Sn : portée

Fig. 1: Distance minimale en cas de montage encastré

4.2 Distance minimale en cas de montage non encastré

d : diamètre
Sn : portée

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn : portée

Fig. 3: Distance minimale pour le montage de plusieurs appareils

4.4 Distance minimale pour le montage du type KD

Sn : portée

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

5.1.1 Technologie 2 fils

1 : fusible miniature (pour des appareils AC)
2 : commutation négative
3 : commutation positive

Fig. 5: Technologie 2 fils

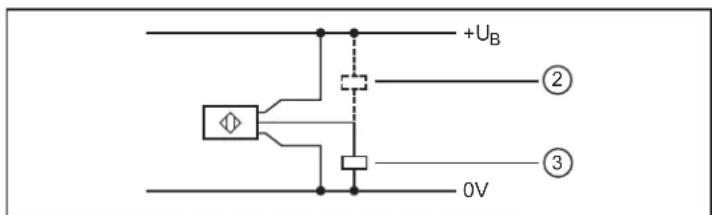

5.1.2 Technologie 3 fils

2 : commutation négative
3:commutation positive

Fig. 6: Technologie 3 fils

5.2 Réglage de la fonction de sortie du type KGE

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée

2 : réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 : normalement ouvert (à la livraison)

2 : normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)

2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
