O8H271 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements
Marque	IFM
Modèle	O8H271
Technologie de détection	Réflexion directe avec suppression de l'arrière-plan
Tension d'alimentation	18-30 V DC (selon EN 50178)
Type de sortie	PNP, IO-Link
Indicateurs d'état	LED jaune (sortie active), LED verte (alimentation)
Raccordement électrique	Câble ou connecteur M12/M8 (3 ou 4 pôles)
Réglage de la portée	Par apprentissage via LR DEVICE (objet et arrière-plan)
Fonctions IO-Link	Communication, paramétrage, lecture des valeurs
Temporisations réglables	Temporisation à l'enclenchement et au déclenchement
Logique de commutation	Normalement ouvert (éclairement) ou normalement fermé (obscurcissement)
Montage	Via dispositif de fixation, couple max. 1 Nm
Nettoyage	Lentille à nettoyer sans solvants ni produits agressifs
Réparations	Uniquement par le fabricant
Élimination	Écologique selon les réglementations nationales
Informations complémentaires	www.ifm.com

FOIRE AUX QUESTIONS - O8H271 IFM

Comment régler la portée du détecteur O8H271 ?

Utilisez le logiciel LR DEVICE. Orientez le détecteur vers l'objet, puis appuyez sur le bouton Teach SP1 TP1. Ensuite, orientez-le vers l'arrière-plan et appuyez sur Teach SP1 TP2. Le seuil de commutation est alors positionné entre l'objet et l'arrière-plan.

Que signifient les LED sur l'appareil ?

La LED verte indique une tension d'alimentation présente et un signal stable. La LED jaune s'allume lorsque la sortie de commutation est active (selon la logique choisie).

Comment raccorder électriquement le détecteur O8H271 ?

Le raccordement doit être effectué par un électricien qualifié. Respectez les normes nationales et internationales. Assurez une alimentation conforme à la norme EN 50178. Mettez l'installation hors tension puis connectez les fils selon le schéma fourni dans la notice (brun = L+, bleu = L-, noir = sortie).

Quel est le type de sortie de ce détecteur ?

La sortie est de type PNP et l'appareil est compatible IO-Link pour la communication et le paramétrage.

Comment nettoyer le détecteur ?

Nettoyez la lentille avec un chiffon doux. N'utilisez pas de solvants ou de produits qui pourraient endommager les parties en plastique.

Puis-je réparer moi-même un détecteur défectueux ?

Non, les détecteurs défectueux doivent être réparés uniquement par le fabricant (IFM).

Comment éliminer l'appareil en fin de vie ?

Assurez-vous d'une élimination écologique conforme aux réglementations nationales en vigueur.

Où trouver les informations techniques détaillées ?

Toutes les informations complémentaires (données techniques, IODD, outils) sont disponibles sur le site www.ifm.com.

Quelles temporisations sont disponibles sur ce détecteur ?

Vous pouvez régler une temporisation à l'enclenchement (Switch-On delay) et une temporisation au déclenchement (Switch-Off delay) via IO-Link.

Quelle est la portée maximale du détecteur ?

La portée est réglable par apprentissage via le logiciel LR DEVICE. Elle dépend de l'objet et de l'arrière-plan. Consultez les données techniques sur www.ifm.com pour les valeurs typiques.

MODE D'EMPLOI O8H271 IFM

Notice d'utilisation

Système réflexion directe avec

suppression de l'arrière-plan

et IO-Link

O8H27x

FR

Contenu

1 Remarques préliminaires....3

1.1 Symboles utilisés....3

2 Fonctionnement et caractéristiques....3

3 Montage....3

4 Éléments de service et d'indication....4

5 Raccordement électrique....4

5.1 PNP 4

6 Réglage de la portée....5

6.1 Réglage via l'arrière-plan et l'objet 5

6.2 Réglage de la portée via l'arrière-plan....6

6.3 Réglage de la portée maximale....7

7 IO-Link 8

7.1 Informations générales 8

7.2 Informations spécifiques à l'appareil 8

7.3 Outils de paramétrage....8

7.4 Réglage des paramètres via IO-Link 8

8 Fonctionnement....9

9 Entretien, réparation et élimination....9

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

3 Montage

▶ Le fixer à l'aide d'un dispositif de fixation.

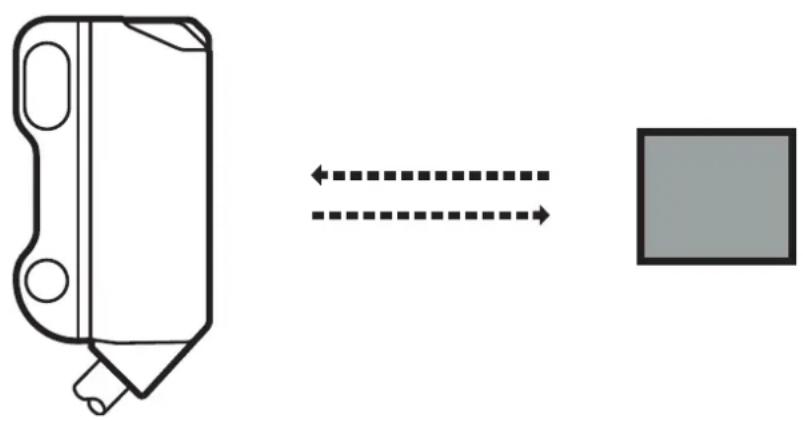

▶ Orienter le détecteur réflexion directe vers l'objet à détecter.

Monter le détecteur réflexion directe avec un couple de serrage de max. 1 Nm.

Remarque :

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

4 Éléments de service et d'indication

1: LED jaune - sortie de commutation active 2: LED verte - fonctionnement

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

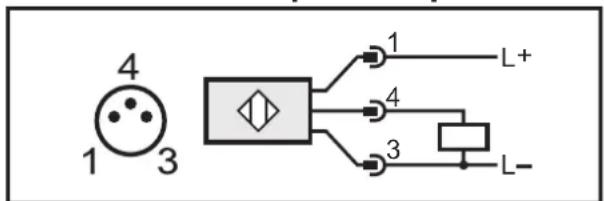

5.1 PNP

Câble * Connecteur M12 4 pôles déporté

Connecteur M8 3 pôles déporté Connecteur M8 4 pôles déporté

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglage de la portée

Les réglages décrits dans ce chapitre se réfèrent uniquement aux détecteurs réflexion directe PNP avec communication IO-Link.

6.1 Réglage via l'arrière-plan et l'objet

1. Démarrer le logiciel LR DEVICE.

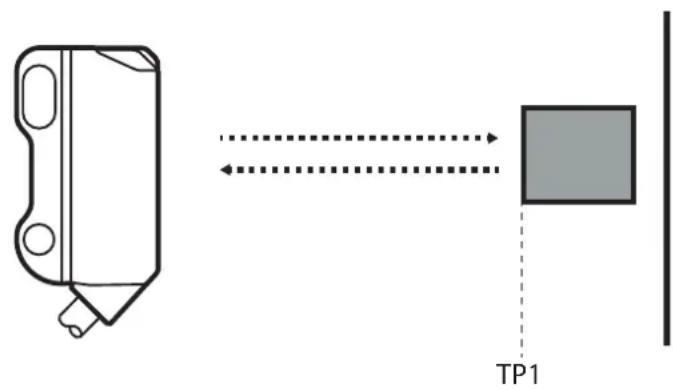

2. Orienter le détecteur réflexion directe vers l'objet.

TP1: point d'apprentissage 1

1. Appuyer sur le bouton [Teach SP1 TP1] dans le logiciel LR DEVICE.

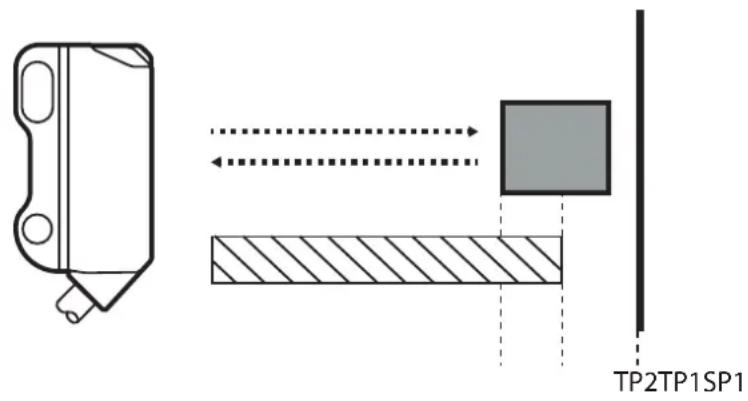

1. Orienter le détecteur réflexion directe vers l'arrière-plan.

TP1 : point d'apprentissage 1

TP2 : point d'apprentissage 2

1. Appuyez sur le bouton [Teach SP1 TP2] dans le logiciel LR DEVICE.

Le seuil de commutation SP1 se situe entre l'objet et l'arrière-plan.

Zone « objet détecté »

L'ordre dans lequel l'objet et l'arrière-plan sont réglés n'a pas d'importance.

6.2 Réglage de la portée via l'arrière-plan

Si l'objet n'est pas disponible, la portée peut être réglée uniquement via l'arrière-plan.

Le comportement de commutation du détecteur de réflexion directe est le plus fiable si la portée a été réglée via l'arrière-plan et l'objet.

1. Démarrez le logiciel LR DEVICE.

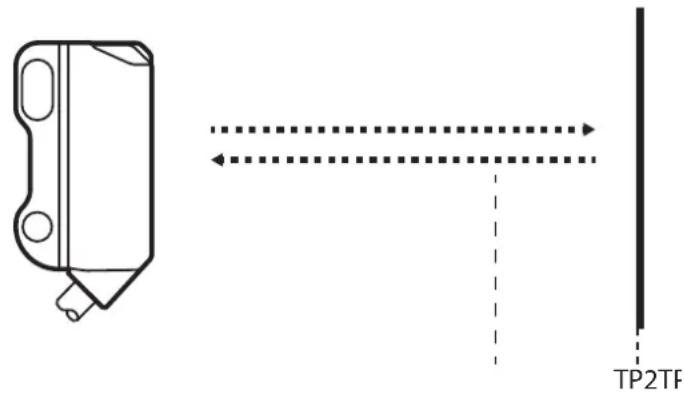

2. Orientez le détecteur de réflexion directe vers l'arrière-plan.

1. Appuyez sur le bouton [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.

Le seuil de commutation se situe juste devant l'arrière-plan.

Zone « objet détecté »

6.3 Réglage de la portée maximale

1. Démarrer le logiciel LR DEVICE.
2. Orienter le détecteur réflexion directe vers une zone vide sans objet et arrière-plan.

Le détecteur réflexion directe ne doit recevoir aucune lumière de l'objet et de l'arrière-plan.

1. Appuyer sur le bouton [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.

7 IO-Link

7.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link). L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations sur IO-Link sur www.ifm.com.

7.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com.

7.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel IO-Link et logiciel (par ex. ifm LR DEVICE) sur www.ifm.com.

7.4 Réglage des paramètres via IO-Link

Entre autres, les paramètres suivants peuvent être réglés via IO-Link.

Vous trouverez un tableau avec tous les paramètres réglables sur www.ifm.com.

Nom de paramètre IO-Link Paramètre
ModE	Switching: (commutation tout ou rien) état de commutation.
	Measuring: (système de mesure de distance) distance fournie comme valeur process en [mm].
SSC1 Param.SP1 Valeur de consigne de la portée
SSC1 Config.Logic	Logique seuil de commutation / état pour l'objet reconnu High active : éclairement - normalement ouvert Low active: obscurcissement - normalement fermé (→ 8 Fonctionnement)
SSC1 Switch-On delay Temporisation à l'enclenchement
Nom de paramètre IO-Link Paramètre
SSC1 Switch-Off delay Temporisation au déclenchement
Transmitter configuration Lumière émise ON / OFF
Sequence modulation Fonction anti-couplage ON / OFF
Teach SP1 TP1 / Teach SP1 TP2	Réglage de la portée via l'objet et l'arrière-plan
Teach Custom – SP1 without target	Réglage de la portée via l'arrière-plan

8 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur. Obscurcissement - normalement fermé : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté. Eclairement - normalement ouvert : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

9 Entretien, réparation et élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
