| Marque | IFM |
| Modèle | OGH381 |
| Type de produit | Détecteur de mouvements (détecteur réflexion directe avec suppression de l'arrière-plan) |
| Technologie | Suppression de l'arrière-plan |
| Interface de communication | IO-Link |
| Tension d'alimentation | 10…30 V DC |
| Sortie de commutation | PNP ou NPN (selon câblage), 200 mA |
| Portée de détection | Variable, se référer à l'étiquette de l'appareil (sur papier blanc 200×200 mm, rémission 90%) |
| Principe de détection | Réflexion directe sans contact |
| Montage | Fixation via dispositif, orientation vers l'objet à détecter |
| Raccordement électrique | Broche 1 : L+ (10…30 V DC), Broche 3 : L-, Broche 4 : Sortie / IO-Link |
| Indicateurs LED | Verte (appareil opérationnel), Jaune (sortie commutée) |
| Réglage | Via logiciel LR DEVICE (IO-Link) |
| Sécurité | Respecter les normes EN 50178 ; mise hors tension avant raccordement ; utilisation par personnel qualifié |
| Entretien | Nettoyer la lentille sans solvants ni produits agressifs |
| Réparation | Uniquement par le fabricant |
| Élimination | Écologique selon les réglementations nationales en vigueur |
FOIRE AUX QUESTIONS - OGH381 IFM
Questions des utilisateurs sur OGH381 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice OGH381 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OGH381 de la marque IFM.
MODE D'EMPLOI OGH381 IFM
Notice d'utilisation
Détecteur réflexion directe avec
suppression de l'arrière-plan et IO-Link
OGH

1 Remarque préliminaire ....3
1.1 Symboles utilisés....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....3
4 Montage....4
5 Raccordement électrique....4
5.1 PNP 5
5.2 NPN 5
6 Réglages....5
6.1 Réglage via IO-Link 5
6.1.1 Réglage de la portée via l'arrière-plan et l'objet 6
6.1.2 Réglage de la portée via l'arrière-plan....7
6.1.3 Réglage de la portée maximale....7
7 Fonctionnement....8
8 Entretien, réparation et élimination....8
1 Remarque préliminaire
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence

Information
Remarque supplémentaire.

Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Consignes de sécurité
• Lire ce document avant la mise en service du produit et le garder pendant le
• Lire ce document avant la mise en service du produit et le garder pendant le
le ce document avant la mise temps d'utilisation du produit.
- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
3 Fonctionnement et caractéristiques

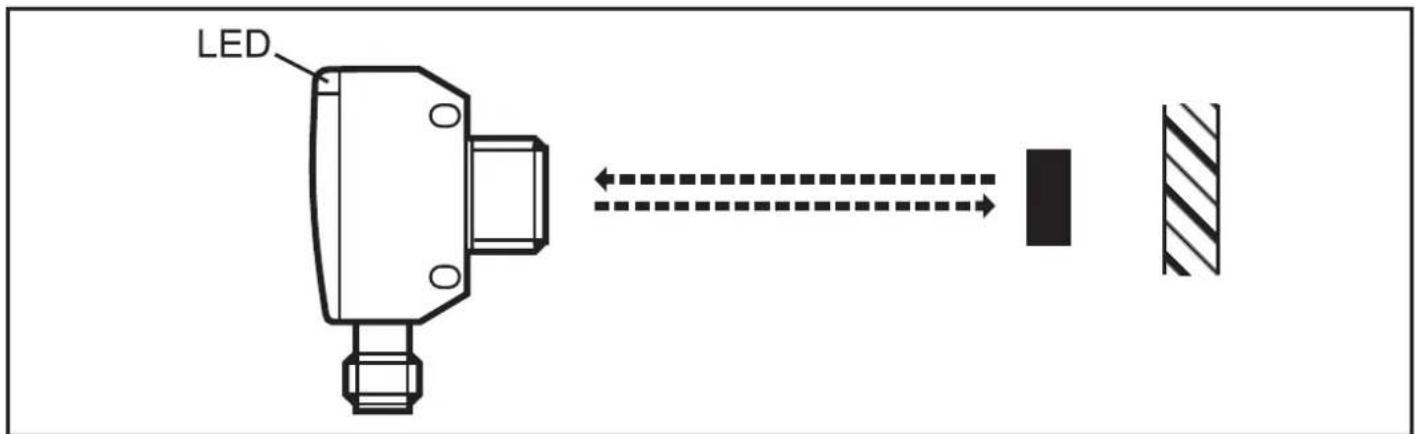

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Pour la portée (" range ") voir l'étiquette (sur papier blanc 200 x 200 mm, rémission 90 %).
4 Montage

▶ Orienter le détecteur réflexion directe vers l'objet à détecter et le fixer à l'aide d'un dispositif de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil. En cas d'autres directions de mouvement, un test de vérification préalable de la fonction de commutation doit être fait dans les conditions de l'application.
5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Assurer une alimentation en tension selon EN 50178.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
5.1 PNP
broche 1 = L+ (10...30 V DC) broche 3 = L- broche 4 = charge (PNP, 200 mA) / IO-Link (broche 2 = non utilisée)
5.2 NPN
broche 1 = L+ (10...30 V DC)
broche 3 = L-
(broche 2 = non utilisée)
6 Réglages
6.1 Réglage via IO-Link
Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.
Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.
Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.
6.1.1 Réglage de la portée via l'arrière-plan et l'objet
▶ Démarrer le logiciel LR DEVICE.

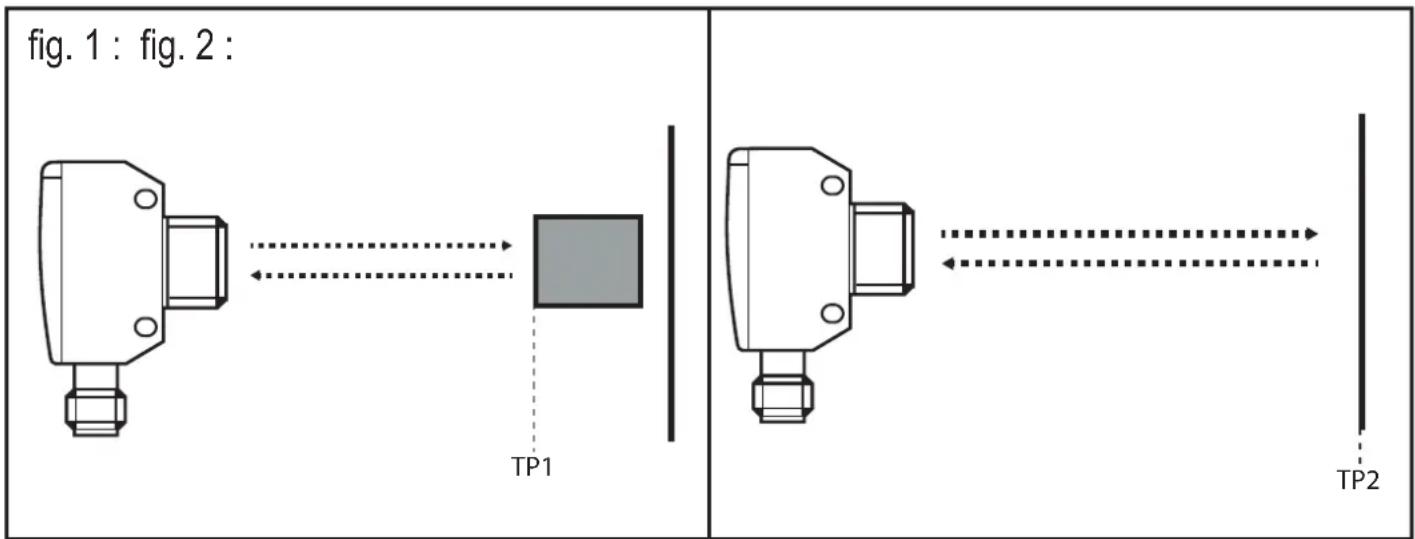

▶ Orienter le détecteur réflexion directe vers l'objet (fig. 1).
▶ Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
▶ Orienter le détecteur réflexion directe vers l'arrière-plan (fig. 2).
▶ Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

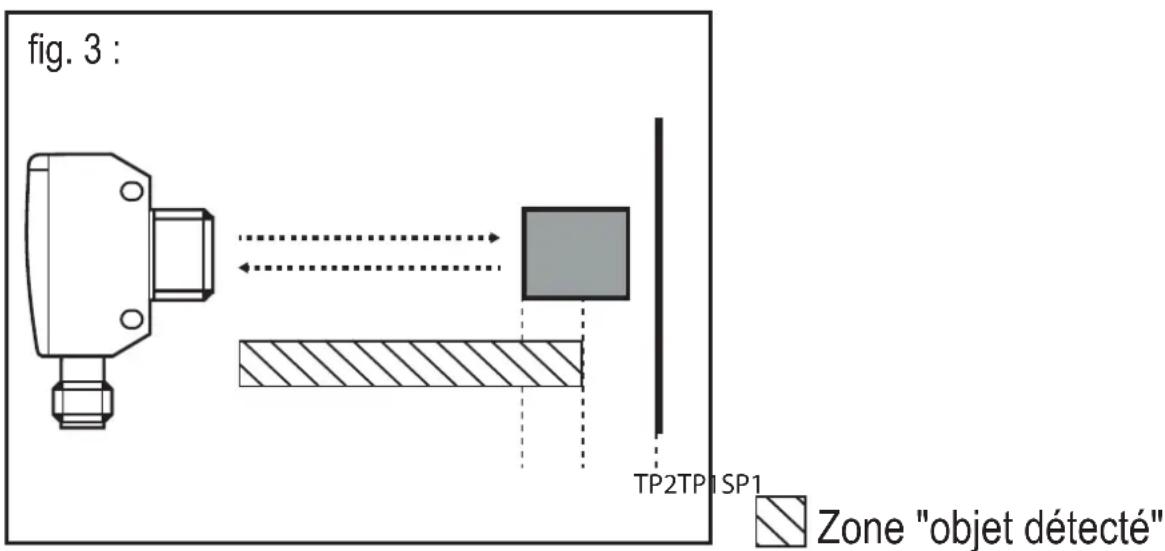

Le seuil de commutation SP1 est situé entre l'objet et l'arrière-plan (fig. 3).

TP1 : Point d'apprentissage 1 TP2 : Point d'apprentissage 2


L'ordre dans lequel l'objet et l'arrière-plan sont réglés est sans importance.
6.1.2 Réglage de la portée via l'arrière-plan
Si l'objet n'est pas disponible, la portée peut être réglée seulement via l'arrière-plan.

Le comportement de commutation du détecteur réflexion directe est le plus fiable si la portée a été réglée via l'arrière-plan et l'objet (→ 6.6.1).
▶ Démarrer le logiciel LR DEVICE.
▶ Orienter le détecteur réflexion directe vers l'arrière-plan (fig. 4).
▶ Sélectionner [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.
Le seuil de commutation SP1 est juste devant l'arrière-plan (fig. 5).

Zone "objet détecté"
6.1.3 Réglage de la portée maximale
▶ Démarrer le logiciel LR DEVICE.
▶ Orienter le détecteur réflexion directe vers une zone vide sans objet et arrière-plan.
Le détecteur réflexion directe ne doit recevoir aucune lumière de l'objet et de l'arrière-plan.
▶ Sélectionner [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.
7 Fonctionnement
▶ Vérifier le bon fonctionnement de l'appareil.
La LED verte est allumée si l'appareil est opérationnel.
La LED jaune est allumée lorsque la sortie de commutation est commutée.
8 Entretien, réparation et élimination
▶ Dégager la lentille de l'appareil de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Des détecteurs défectueux ne doivent être réparés que par le fabricant.
