INSTRUKCJA OBSŁUGI OGH381 IFM

CE

Instrukcja obsługi Czujnik dyfuzyjny z tłumieniem tła i IO-Link

OGH

Spis treści

1 Uwagi wstępne ....3
1.1 Stosowane symbole ....3
2 ▶ Instrukcje dotyczące bezpieczeństwa....3
3 Funkcje i własności....3
4 Montaż....4
5 Podłączenie elektryczne 4
5.1 PNP 5
5.2 NPN 5
6 Ustawienia 5
6.1 Parametryzacja poprzez IO-Link ....5
6.1.1 Ustawianie zasięgu na podstawie tła i obiektu ....5
6.1.2 Ustawianie zakresu na podstawie tła 6
6.1.3 Ustawienie zasięgu maksymalnego ....7
7 Praca 7
8 Konserwacja, naprawa i utylizacja....7

1 Uwagi wstępne

1.1 Stosowane symbole

Instrukcje

▷ Reakcja, wynik

[...] Oznaczenie klawiszy, przycisków oraz wskaźników

→ Odsyłacz

Informacje

Nota uzupełniająca.

Ważna uwaga

Niestosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń.

2 Instrukcje dotyczące bezpieczeństwa

• Należy przeczytać ten dokument przed przystąpieniem do konfiguracji urządzenia i zachować go przez cały okres użytkowania.
• Należy upewnić się, że urządzenie może zostać zastosowane w Państwa aplikacji bez jakichkolwiek zastrzeżeń.
• Należy używać produktu tylko zgodnie z jego przeznaczeniem(→ 3 Funkcje i własności).
• Niewłaściwe użytkowanie urządzenia i niezastosowanie się do instrukcji obsługi oraz danych technicznych może doprowadzić do szkód materialnych lub skaleczenia.
• Producent nie ponosi odpowiedzialności za skutki ingerencji w urządzenie lub niewłaściwego użycia przez operatora. Takie działania mogą powodować utratę roszczeń gwarancyjnych.
• Instalacja, podłączenie elektryczne, konfiguracja, obsługa i konserwacja urządzenia muszą być przeprowadzone przez wykwalifikowany personel upoważniony przez użytkownika maszyny.
• Należy chronić urządzenie i przewody przed uszkodzeniem.

3 Funkcje i własności

Optyczny czujnik dyfuzyjny wykrywa obiekty i materiały w sposób bezdotykowy i wskazuje ich obecność za pomocą sygnału przełączającego.

Zasięg jest podany na etykiecie znamionowej (dla białego papieru 200 x 200 mm, 90% odbiciowości)

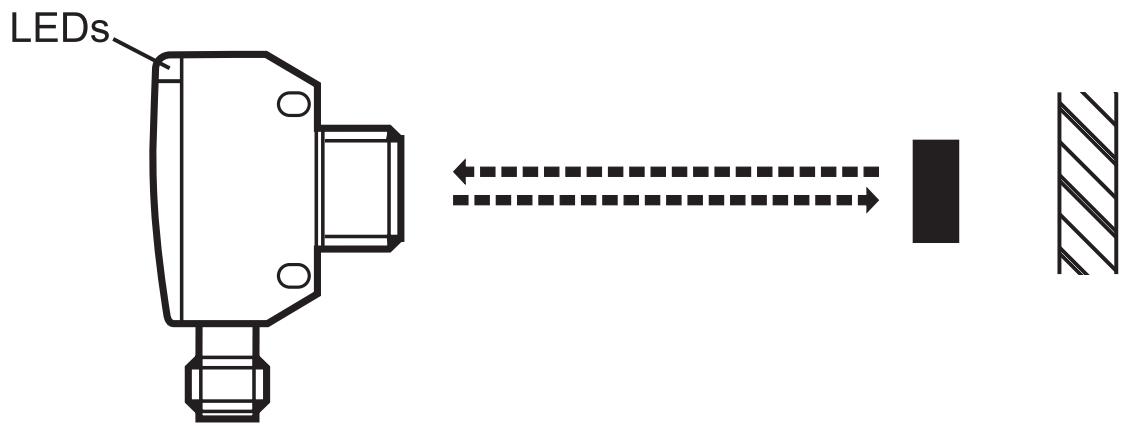

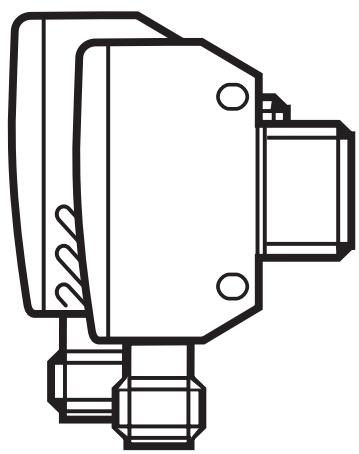

4 Montaż

▶ Ustawić czujnik dyfuzyjny odpowiednio do wykrywanego obiektu i zamocować w uchwycie.

Wykrywany obiekt powinien poruszać się poprzecznie do soczewki czujnika. W przypadku ruchu w innym kierunku należy sprawdzić, czy czujnik będzie działał prawidłowo.

5 Podłączenie elektryczne

Urządzenie musi zostać podłączone przez wykwalifikowanego elektryka.

▶ Należy przestrzegać krajowych i międzynarodowych przepisów dotyczących instalacji urządzeń elektrycznych.
▶ Zapewnić zasilanie zgodne z EN 50178.

▶ Odłączyć urządzenie od źródła zasilania.
▶ Sposób podłączenia:

5.1 PNP

pin 1 = L+ (10...30VDC)
pin 3 = L-
Pin 4 = obciążenie (PNP, 200 mA) /
IO-Link
(Pin 2:nieużywany)

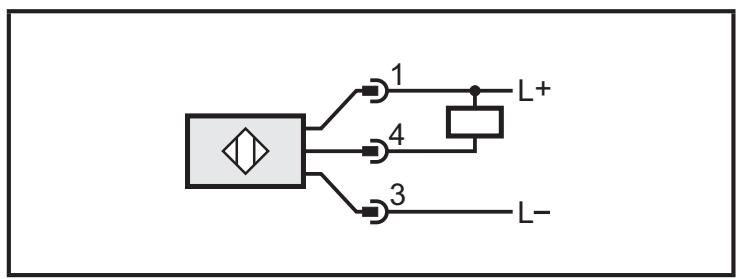

5.2 NPN

pin 1 = L+ (10...30VDC)
pin 3 = L-
Pin 4 = obciążenie (NPN, 200 mA) /
IO-Link
(Pin 2:nieużywany)

6 Ustawienia

6.1 Parametryzacja poprzez IO-Link

Urządzenie posiada wbudowany interfejs komunikacyjny IO-Link, który umożliwia bezpośredni dostęp do danych procesowych i diagnostycznych. Ponadto można ustawiać parametry urządzenia podczas pracy. Współpraca z czujnikiem przez interfejs IO-Link wymaga Mastera IO-Link.

Za pomocą komputera PC i odpowiedniego oprogramowania IO-Link oraz adaptera IO-Link możliwa jest komunikacja z czujnikiem nawet gdy system sterowania nie działa.

Pliki IODD niezbędne do konfiguracji czujnika, szczegółowe informacje o strukturze danych procesowych, informacje diagnostyczne, adresy parametrów i niezbędne informacje dotyczące wymaganego sprzętu i oprogramowania IO-Link można znaleźć pod adresem www.ifm.com.

6.1.1 Ustawianie zasięgu na podstawie tła i obiektu

▶ Uruchom oprogramowanie do parametryzacji (np. moneo configure SA)
▶ Wybierz [Parameter] > [Teach]

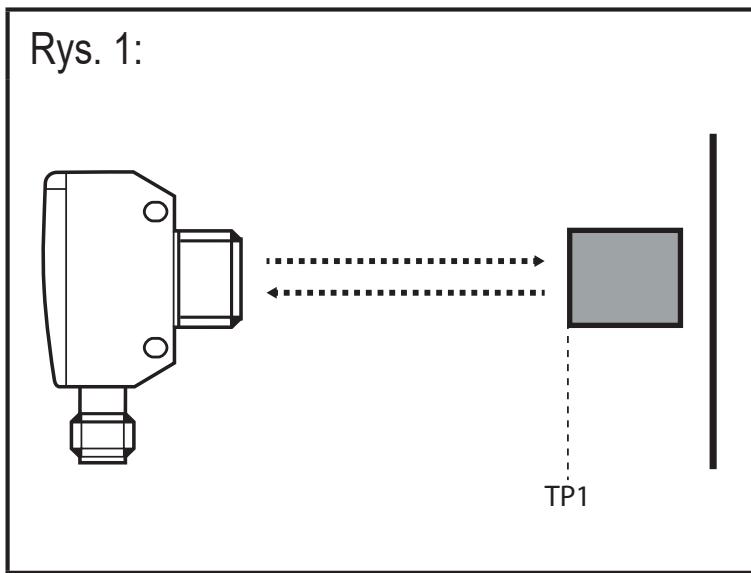

▶ Ustaw czujnik na obiekt (rys. 1).
▶ Naciśnij przycisk [Teach SP1 TP1] w oprogramowaniu do parametryzacji.
▶ Ustaw czujnik na tło (rys. 2).
▶ Naciśnij przycisk [Teach SP1 TP2] w oprogramowaniu do parametryzacji.

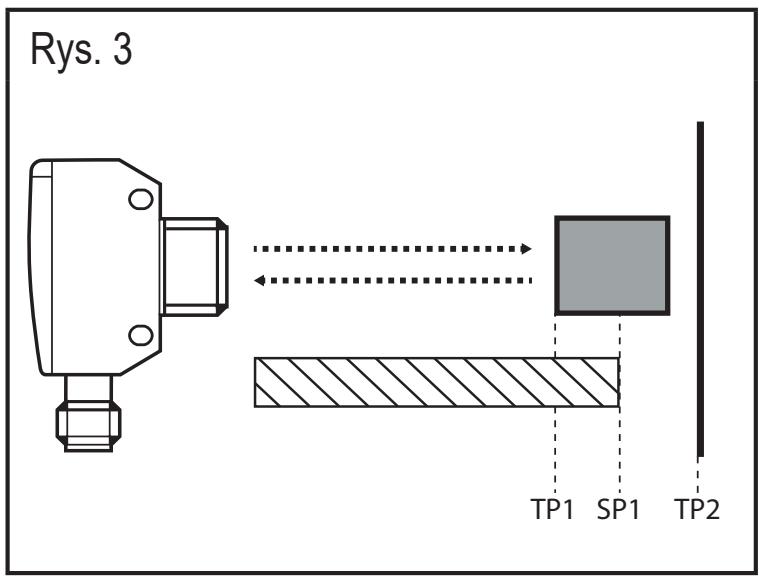

▷ Punkt przełączania SP1 jest pomiędzy obiektem i tłum (rys. 3).

TP1: punkt uczenia 1

TP2: punkt uczenia 2

Strefa "obiekt rozpoznany"

Można ustawić najpierw obiekt później tło, lub odwrotnie

6.1.2 Ustawianie zakresu na podstawie tła

Jeżeli nie mamy do dyspozycji obiektu, można ustawić zakres wykorzystując tylko tło.

Charakterystyki przełączania czujnika dyfuzyjnego są najpewniejsze kiedy zasięg jest ustawiony na podstawie tła i obiektu (→ 6.1.1).

▶ Uruchom oprogramowanie do parametryzacji (np. moneo configure SA)
▶ Wybierz [Parameter] > [Teach]
▶ Ustaw czujnik na tło (rys. 4).
▶ Naciśnij przycisk [Teach Custom - SP1 without target] w oprogramowaniu do parametryzacji.

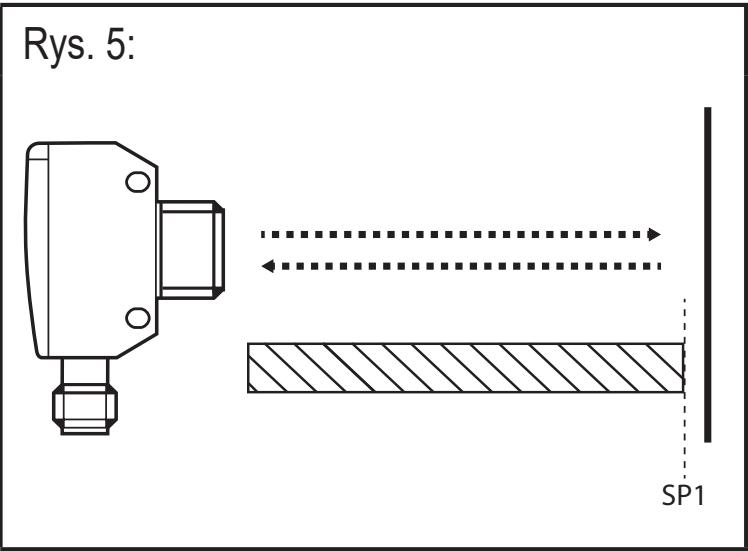

▷ punkt przełączania SP1 znajdzie się bezpośrednio ponad tłum (rys. 5).

Strefa "obiekt rozpoznany"

6.1.3 Ustawienie zasięgu maksymalnego

▶ Uruchom oprogramowanie do parametryzacji (np. moneo configure SA)
▶ Wybierz [Parameter] > [Teach]
▶ Ustaw czujnik dyfuzyjny na puste pole bez obiektu albo tła.

▷ Czujnik dyfuzyjny nie powinien odbierać żadnego światła od obiektu albo tła.
▶ Naciśnij przycisk [Teach Custom - SP1 without target] w oprogramowaniu do parametryzacji.

7 Praca

▶ Sprawdź czy urządzenie działa poprawnie.

▷ Zielona dioda LED świeci się gdy czujnik jest gotowy do pracy.
▷ Żółta dioda LED świeci się gdy wyjście jest przełączone.

8 Konserwacja, naprawa i utylizacja

▶ Należy dbać o czystość soczewek.
▶ Nie należy stosować silnych środków czyszczących oraz rozpuszczalników mogących uszkodzić plastikowe soczewki.
▶ Utylizację urządzenia należy przeprowadzić w sposób przyjazny dla środowiska zgodnie z odpowiednimi przepisami danego kraju.

Wadliwe czujniki mogą być naprawione jedynie przez producenta.

Dane techniczne oraz dalsze informacje dostępne są na naszej stronie internetowej www.ifm.com/pl
