Type de produit	Capteur inductif
Marque	IFM
Modèle	IF5792
Fonction principale	Détection sans contact des métaux
Portée nominale (Sn)	Voir l'étiquette (valeur définie avec acier 37)
Montage	Encastrable ou non encastré selon étiquette
Zone de dégagement	Respecter les distances minimales pour montage sur bâti métallique (voir fig. 2)
Alimentation	Tension continue (DC) selon étiquette ; exemple : 24 V DC avec condensateur 1000 μF si non stabilisée
Raccordement électrique	Mettre hors tension avant raccordement ; câble >30 m et >0,5 mm² installer séparé des sources parasites
Courant de sortie	Respecter les valeurs min/max ; éviter charges capacitives sans précaution
Charges inductives	Monter un circuit RC en parallèle
Détecteurs 2 fils	Charge trop faible nécessite résistance parallèle
Montage en série/parallèle	Éviter parallèle pour 2 fils ; série possible en tenant compte de la chute de tension
Entretien	Aucun entretien particulier requis
Nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Déconnecter l'alimentation avant toute intervention
Pièces détachées	Non applicable (capteur non réparable)
Réparabilité	Non réparable par l'utilisateur ; remplacer l'appareil en cas de défaut
Informations générales	Notice d'utilisation disponible au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - IF5792 IFM

Quelle est la portée de détection du capteur IFM IF5792 ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. Elle est mesurée selon les normes avec de l'acier 37. Pour d'autres métaux, la portée peut être inférieure.

Comment raccorder électriquement le capteur IF5792 ?

Avant tout raccordement, mettez l'installation hors tension. Le schéma de câblage est fourni dans la notice (fig. 5). Respectez les couleurs des fils : BK pour la sortie, L+ et L- pour l'alimentation.

Puis-je monter plusieurs capteurs IF5792 côte à côte ?

Oui, mais respectez les distances minimales indiquées dans la notice (fig. 3 et 4). Pour des détecteurs de même version, un espacement d'au moins 2xD (D = diamètre) est recommandé.

Le capteur fonctionne-t-il avec tous les métaux ?

Le capteur détecte les métaux ferreux et non ferreux, mais la portée peut varier. La portée nominale est donnée pour l'acier 37. Pour d'autres métaux, la portée effective peut être inférieure.

Que faire si le capteur ne commute pas correctement ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que la charge est adaptée (courant de sortie min/max). Pour les détecteurs 2 fils, une charge trop faible peut nécessiter une résistance parallèle.

Puis utiliser le capteur avec une charge inductive ?

Oui, mais vous devez monter un circuit RC en parallèle avec la charge pour éviter les surtensions (voir fig. 7).

Comment nettoyer le capteur IF5792 ?

Nettoyez la face active avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs.

Le capteur est-il réparable en cas de panne ?

Non, le capteur n'est pas réparable par l'utilisateur. En cas de défaut, il doit être remplacé.

Quelle tension d'alimentation est requise ?

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette (généralement 10-30 V DC). Si la tension n'est pas stabilisée, un condensateur de 1000 μF (pour 24 V et 1 A) peut être nécessaire.

Où trouver la notice complète du IFM IF5792 ?

La notice d'utilisation est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou poser des questions via l'IA.

MODE D'EMPLOI IF5792 IFM

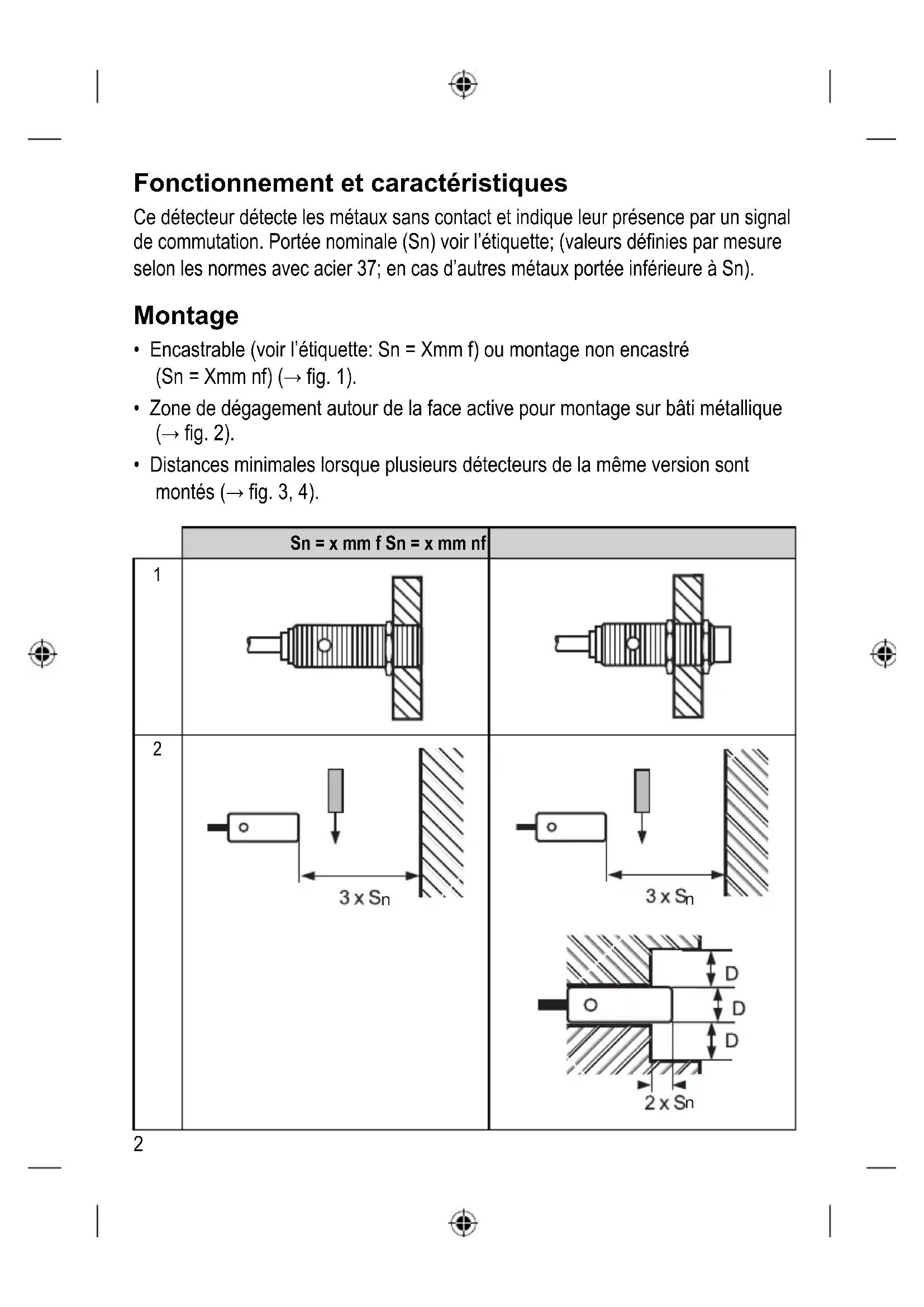

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

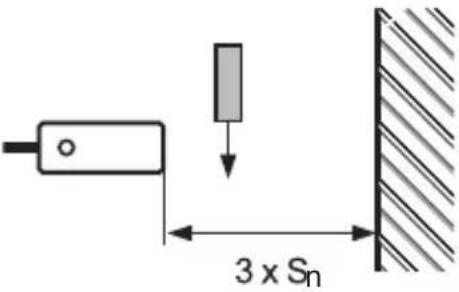

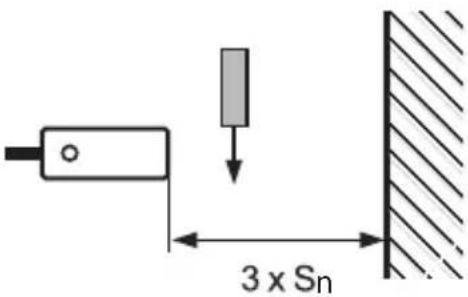

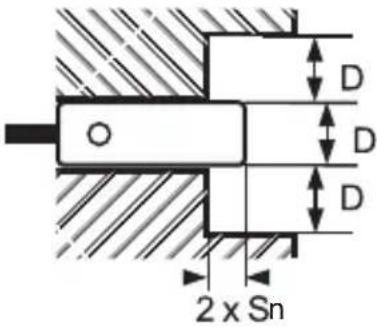

• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3	D D D	2xDDD
4	8 x Sn	8 x Sn

Raccordement électrique

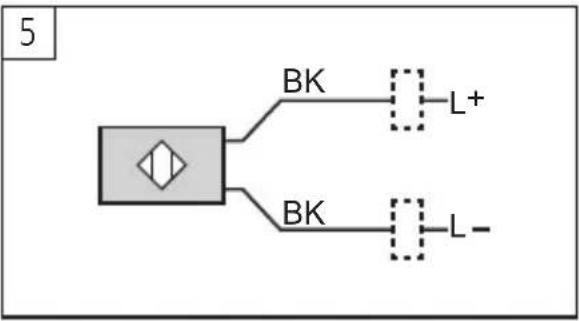

▶ Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé.
  • Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

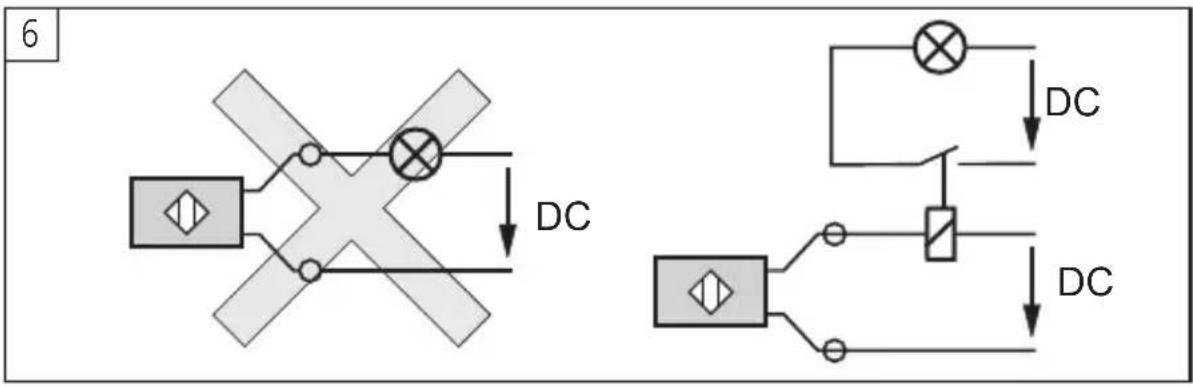

▶ Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

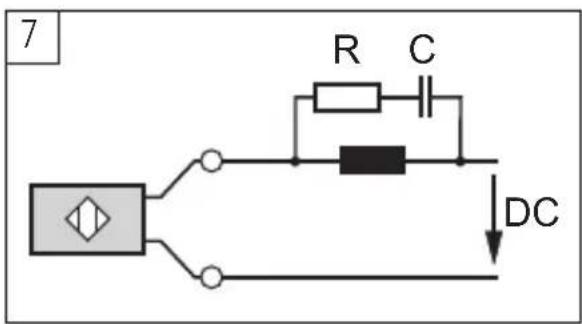

▶ Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).

7 R C DC

Pour les détecteurs 2 fils une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge (→ fig. 8).

8 R DC

- En cas de montage en série la chute de tension de chaque appareil doit être prise en compte.

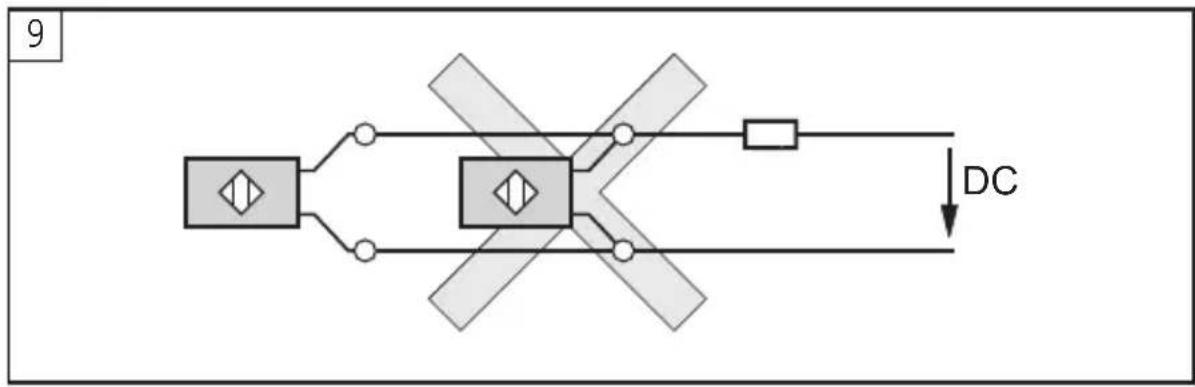

▶ Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):


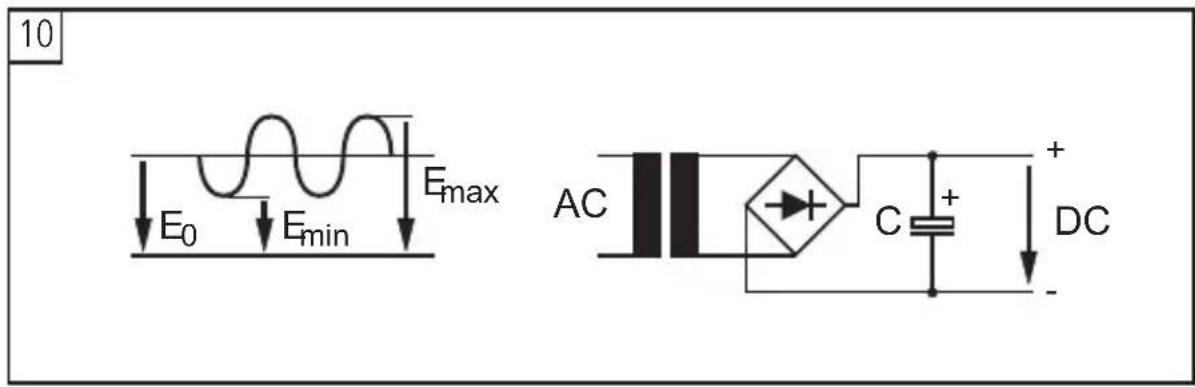

▶ La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):

FR

10 E₀ Eₘᵢₙ Eₘₐₓ AC C + DC + -
