Bestimmungsgemäße Verwendung

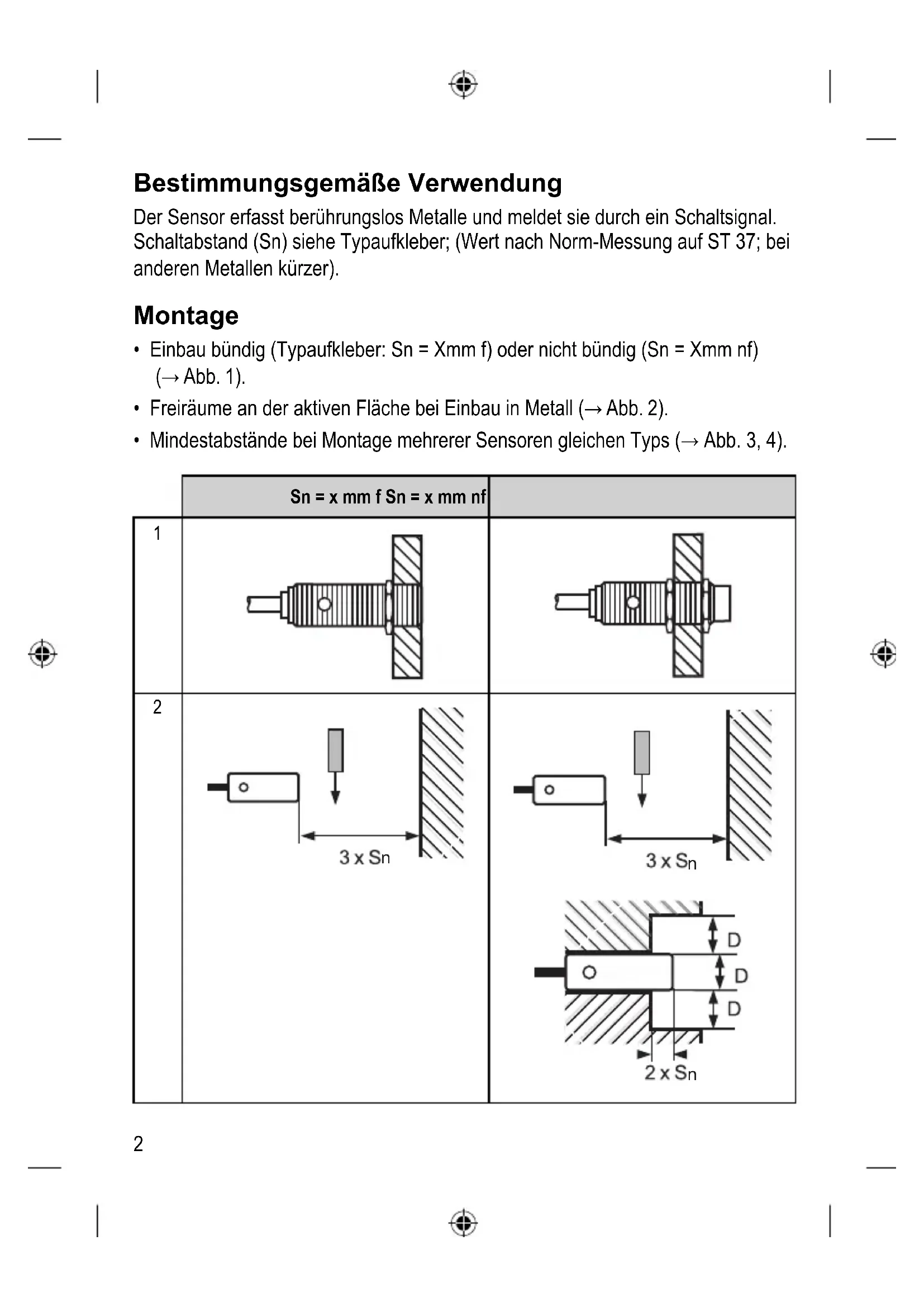

Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).

Montage

• Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) (→ Abb. 1).

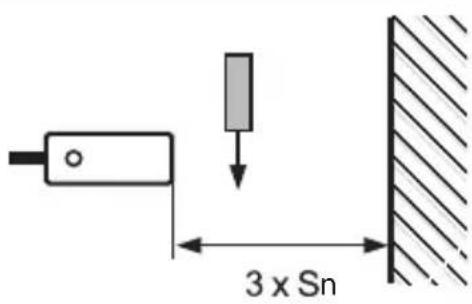

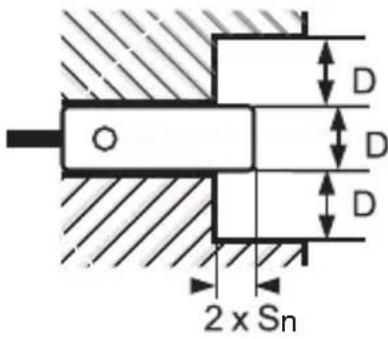

• Freiräume an der aktiven Fläche bei Einbau in Metall (→ Abb. 2).
• Mindestabstände bei Montage mehrerer Sensoren gleichen Typs (→ Abb. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3
4

Elektrischer Anschluss

▶ Schalten Sie die Anlage spannungs-5 frei und schließen Sie das Gerät an (→ Abb. 5).

• Bei Kabellänge > 30 m und Adern > 0,5 mm ^2 sollten Sie das Kabel getrennt von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden.
• Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
• Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
• Wenn Sie kapazitive Lasten verwenden: Stellen Sie sicher, dass die Kurzzeit-Strom belastbarkeit nicht überschritten wird.

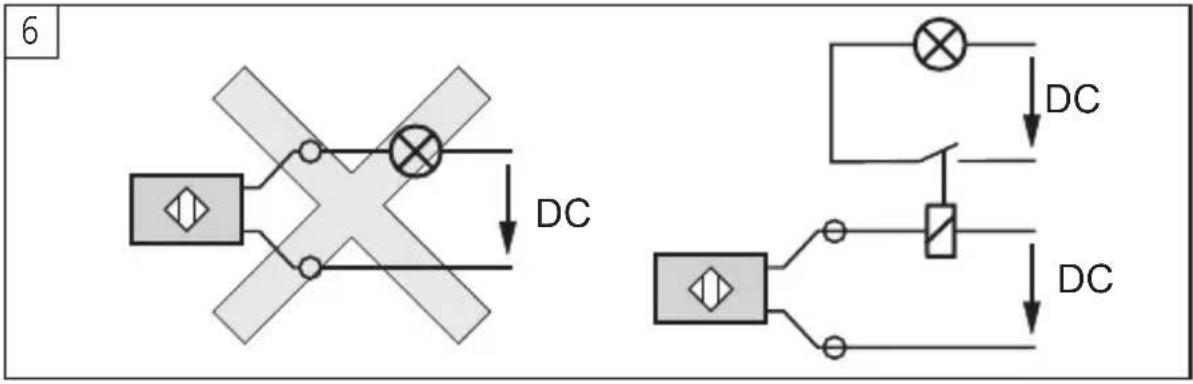

▶ Schließen Sie Lasten mit geringem Widerstand (z. B. Glühlampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais (→ Abb. 6):

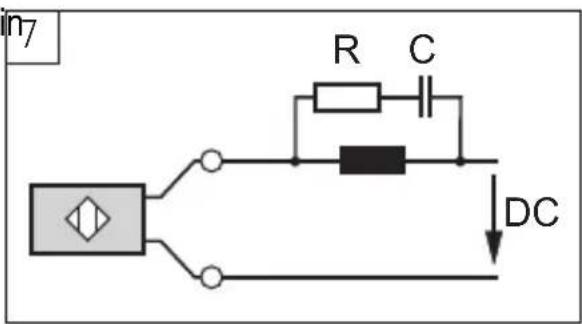

▶ Bei induktiven Lasten sollten Sie ein RC-Glied parallel zur Last schalten (→ Abb. 7).

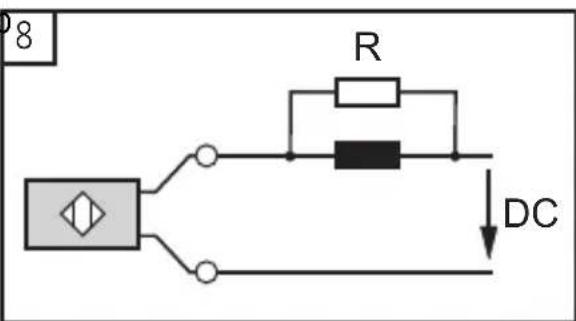

▶ Ist die Last zu gering für den Betrieb von 2-Leiter-Sensoren, kann es zu Fehlfunktionen kommen. Schalten Sie in diesem Fall einen Widerstand parallel zur Last (→ Abb. 8).

8 R DC

- Bei Reihenschaltung müssen Sie den Spannungsabfall je Gerät in Rechnung stellen.

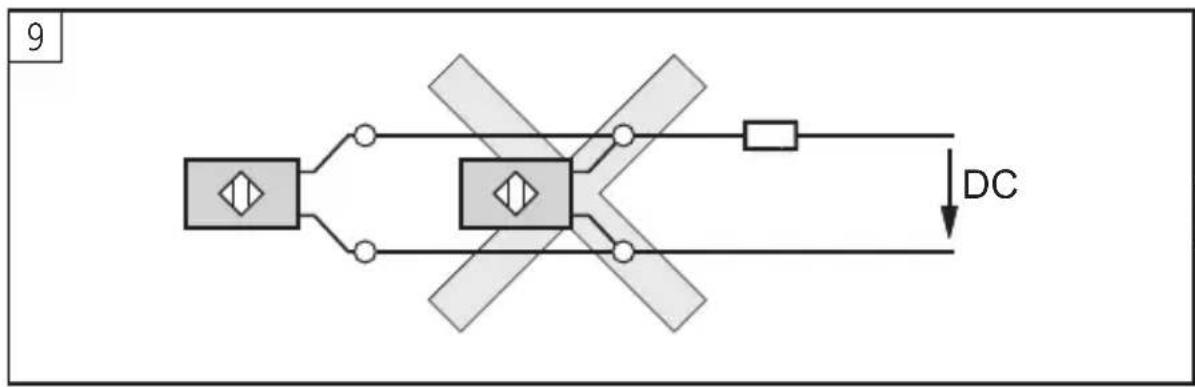

▶ Parallelschaltung von 2-Leiter-Geräten sollten Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prüfen Sie in jedem Fall die sichere Funktion; → Abb. 9):

DE

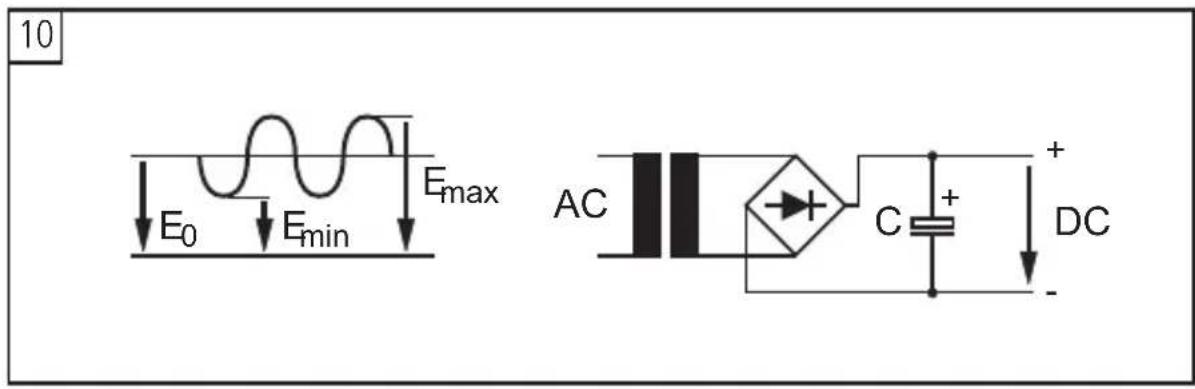

▶ Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte einhalten. Ist sie nicht stabilisiert, sollten Sie einen Kondensator anschließen (bei 24 V und 1 A beispielsweise einen Kondensator von 1000 μF, 50 WV; → Abb 10):

10 E₀ Eₘᵢₙ Eₘₐₓ AC C + DC + -
