Type de produit	Capteur inductif
Marque	IFM
Modèle	IG5716
Fonction principale	Détection sans contact de métaux avec signal de commutation
Portée nominale (Sn)	Indiquée sur l'étiquette (selon montage encastrable ou non)
Montage	Encastrable (Sn = Xmm f) ou non encastré (Sn = Xmm nf)
Tension d'alimentation	Selon étiquette (typique 10–30 V DC)
Raccordement	Mettre l'installation hors tension avant le raccordement
Courant de sortie minimum	Respecter les valeurs indiquées
Précautions charges capacitives	S'assurer que le courant de sortie à l'appel n'est pas dépassé
Précautions charges inductives	Monter un circuit RC en parallèle sur la charge
Pour détecteurs 2 fils	Monter une résistance en parallèle si charge trop faible
Montage en série	Tenir compte de la chute de tension de chaque appareil
Montage en parallèle (2 fils)	Éviter sauf cas exceptionnels
Distance minimale entre détecteurs	8 x Sn (voir figures 3,4)
Zone de dégagement	Autour de la face active pour montage sur bâti métallique
Nettoyage	Chiffon doux et sec, débrancher avant
Sécurité	Débrancher avant toute intervention

FOIRE AUX QUESTIONS - IG5716 IFM

Comment installer le capteur IG5716 ?

Le capteur peut être monté de manière encastrée (Sn = Xmm f) ou non encastrée (Sn = Xmm nf). Respecter les distances minimales entre détecteurs (8 x Sn) et la zone de dégagement autour de la face active (voir figures 1-4).

Quelle est la portée de détection ?

La portée nominale Sn est indiquée sur l'étiquette de l'appareil. Elle est mesurée avec de l'acier 37. Pour d'autres métaux, la portée est inférieure à Sn.

Puis-je utiliser ce capteur avec des charges inductives ?

Oui, mais un circuit RC doit être monté en parallèle sur la charge inductive (voir figure 7).

Comment raccorder le capteur électriquement ?

Mettre l'installation hors tension avant le raccordement. Raccorder la charge avant la mise sous tension. Respecter les valeurs de courant et la tension d'alimentation indiquées sur l'étiquette.

Que faire si le capteur ne fonctionne pas ?

Vérifier l'alimentation, les connexions, et la charge. Pour les détecteurs 2 fils, une charge trop faible peut causer un dysfonctionnement ; monter une résistance en parallèle. Vérifier aussi le montage en série ou parallèle.

Quelle est la tension d'alimentation requise ?

La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette. Si elle n'est pas stabilisée, un condensateur doit être raccordé (par ex. 1000 μF à 24 V et 1 A).

Puis-je monter plusieurs capteurs côte à côte ?

Oui, mais respecter les distances minimales indiquées (8 x Sn) pour éviter les interférences (voir figures 3,4).

Comment nettoyer le capteur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou solvants.

Le capteur est-il adapté à la détection de tous les métaux ?

Il détecte les métaux ferreux et non ferreux, mais la portée est optimale pour l'acier 37. Pour d'autres métaux, la portée effective peut être inférieure à Sn.

Quelle est la différence entre montage encastré et non encastré ?

Le montage encastré (Sn = Xmm f) permet d'encastrer le capteur dans un trou métallique, tandis que le montage non encastré (Sn = Xmm nf) nécessite un espace libre autour de la face active. Les portées nominales diffèrent selon le type.

MODE D'EMPLOI IG5716 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

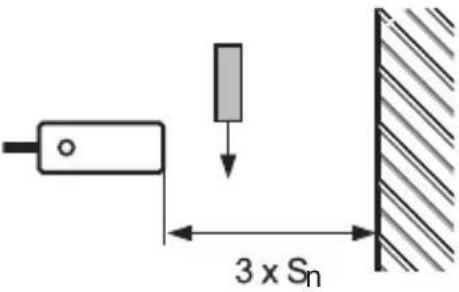

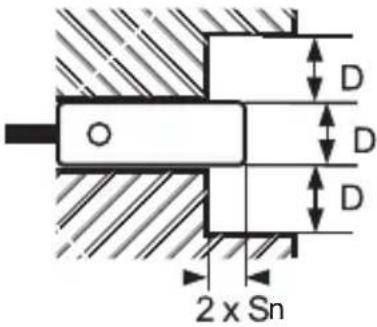

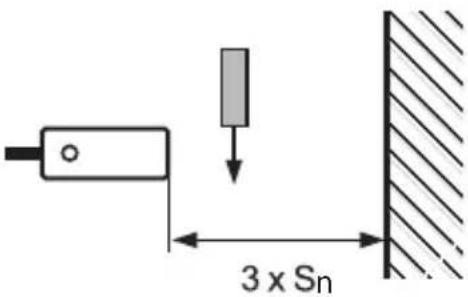

• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3	D D D	2xDDD
4	8 x Sn	8 x Sn

Raccordement électrique

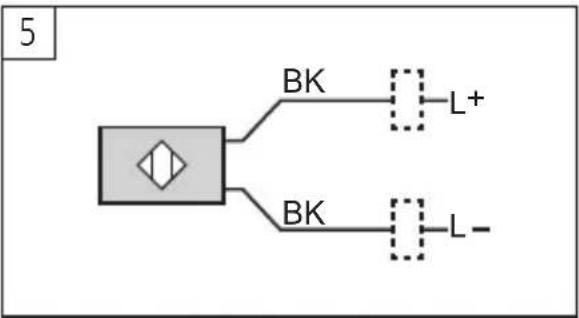

▶ Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé.
  • Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

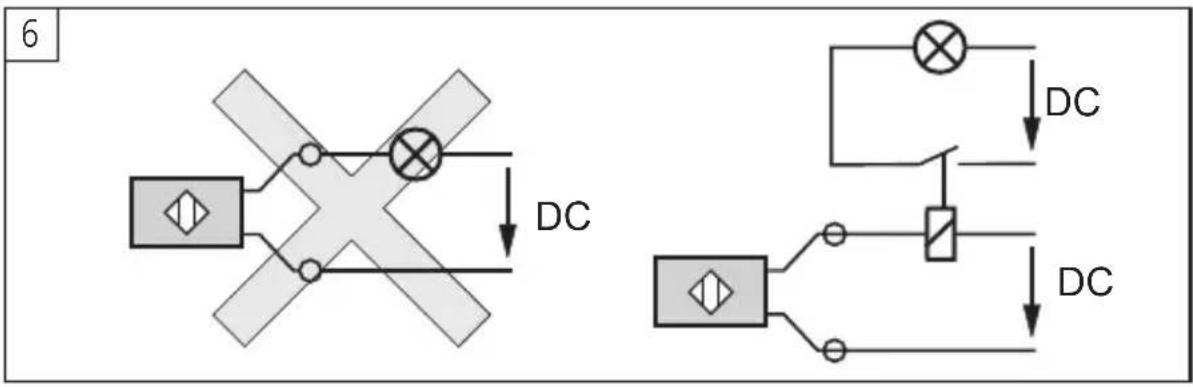

▶ Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

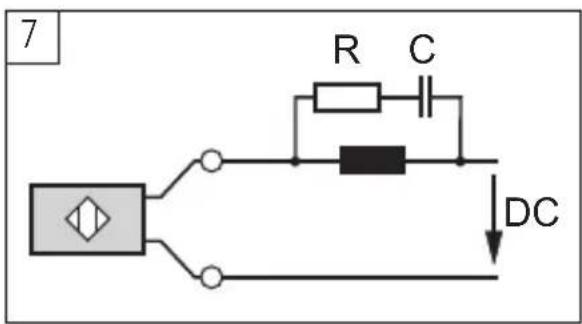

▶ Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).

Pour les détecteurs 2 fils une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge (→ fig. 8).

- En cas de montage en série la chute de tension de chaque appareil doit être prise en compte.

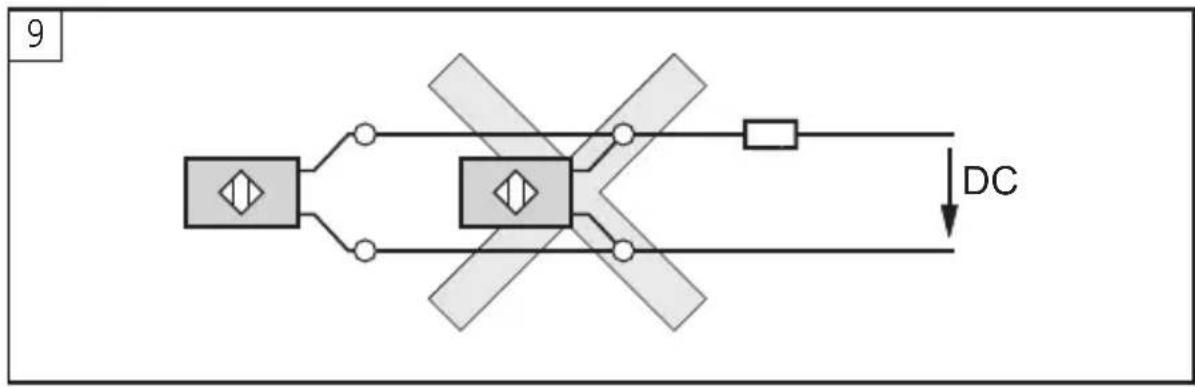

▶ Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):


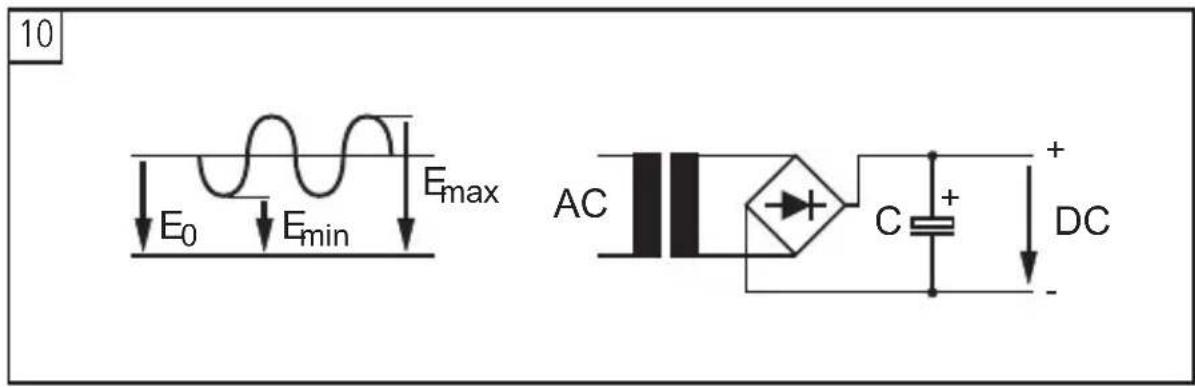

▶ La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):
