IG5716 - Induktiver Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Induktiver Sensor
Marke	IFM
Modell	IG5716
Hauptfunktion	Berührungslose Metalldetektion mit Schaltsignal
Nennschaltabstand (Sn)	Auf dem Etikett angegeben (je nach bündiger oder nicht bündiger Montage)
Montage	Bündig (Sn = Xmm f) oder nicht bündig (Sn = Xmm nf)
Versorgungsspannung	Laut Etikett (typisch 10–30 V DC)
Anschluss	Vor dem Anschließen die Anlage spannungsfrei schalten
Minimaler Ausgangsstrom	Die angegebenen Werte beachten
Vorsichtsmaßnahmen kapazitive Lasten	Sicherstellen, dass der Ausgangsstrom beim Einschalten nicht überschritten wird
Vorsichtsmaßnahmen induktive Lasten	Einen RC-Kreis parallel zur Last montieren
Für 2-Leiter-Detektoren	Parallelwiderstand montieren, wenn die Last zu gering ist
Reihenschaltung	Spannungsabfall jedes Geräts berücksichtigen
Parallelschaltung (2-Leiter)	Vermeiden, außer in Ausnahmefällen
Mindestabstand zwischen Sensoren	8 x Sn (siehe Abbildungen 3,4)
Freiraum	Um die aktive Fläche bei Montage auf Metallrahmen
Reinigung	Weiches, trockenes Tuch, vorher abklemmen
Sicherheit	Vor jedem Eingriff abklemmen

Häufig gestellte Fragen - IG5716 IFM

Wie installiere ich den Sensor IG5716?

Der Sensor kann bündig (Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) montiert werden. Die Mindestabstände zwischen den Sensoren (8 x Sn) und den Freiraum um die aktive Fläche beachten (siehe Abbildungen 1-4).

Was ist die Erkennungsreichweite?

Der Nennschaltabstand Sn ist auf dem Etikett des Geräts angegeben. Er wird mit Stahl 37 gemessen. Bei anderen Metallen ist die Reichweite geringer als Sn.

Kann ich diesen Sensor mit induktiven Lasten verwenden?

Ja, aber ein RC-Kreis muss parallel zur induktiven Last montiert werden (siehe Abbildung 7).

Wie schließe ich den Sensor elektrisch an?

Vor dem Anschließen die Anlage spannungsfrei schalten. Die Last vor dem Einschalten anschließen. Die auf dem Etikett angegebenen Strom- und Spannungswerte beachten.

Was tun, wenn der Sensor nicht funktioniert?

Überprüfen Sie die Spannungsversorgung, die Anschlüsse und die Last. Bei 2-Leiter-Detektoren kann eine zu geringe Last zu Fehlfunktionen führen; montieren Sie einen Parallelwiderstand. Überprüfen Sie auch die Reihen- oder Parallelschaltung.

Welche Versorgungsspannung wird benötigt?

Die Versorgungsspannung muss der auf dem Etikett angegebenen entsprechen. Wenn sie nicht stabilisiert ist, muss ein Kondensator angeschlossen werden (z.B. 1000 μF bei 24 V und 1 A).

Kann ich mehrere Sensoren nebeneinander montieren?

Ja, aber die angegebenen Mindestabstände (8 x Sn) einhalten, um Interferenzen zu vermeiden (siehe Abbildungen 3,4).

Wie reinige ich den Sensor?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Keine scheuernden oder lösungsmittelhaltigen Reinigungsmittel verwenden.

Ist der Sensor für die Erkennung aller Metalle geeignet?

Er erkennt Eisen- und Nichteisenmetalle, aber die Reichweite ist optimal für Stahl 37. Bei anderen Metallen kann die effektive Reichweite geringer als Sn sein.

Was ist der Unterschied zwischen bündiger und nicht bündiger Montage?

Bei der bündigen Montage (Sn = Xmm f) wird der Sensor in eine Metallbohrung eingelassen, während die nicht bündige Montage (Sn = Xmm nf) einen freien Raum um die aktive Fläche erfordert. Die Nennschaltabstände unterscheiden sich je nach Typ.

BEDIENUNGSANLEITUNG IG5716 IFM

Bestimmungsgemäße Verwendung

Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).

Montage

• Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) (→ Abb. 1).

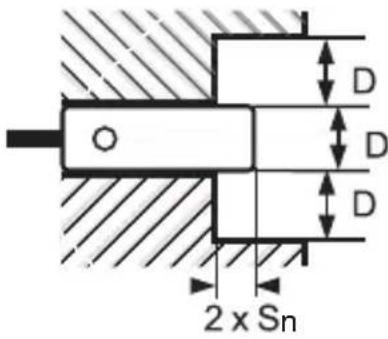

• Freiräume an der aktiven Fläche bei Einbau in Metall (→ Abb. 2).

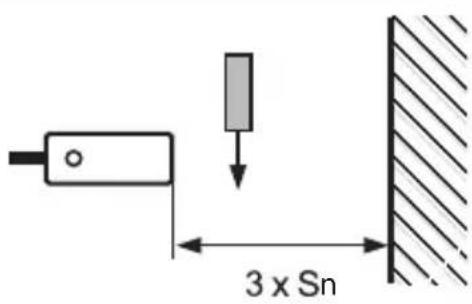

• Mindestabstände bei Montage mehrerer Sensoren gleichen Typs (→ Abb. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3
4

Elektrischer Anschluss

▶ Schalten Sie die Anlage spannungs-5 frei und schließen Sie das Gerät an (→ Abb. 5).

• Bei Kabellänge > 30 m und Adern > 0,5 mm ^2 sollten Sie das Kabel getrennt von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden.
• Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
• Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
• Wenn Sie kapazitive Lasten verwenden: Stellen Sie sicher, dass die Kurzzeit-Strom belastbarkeit nicht überschritten wird.

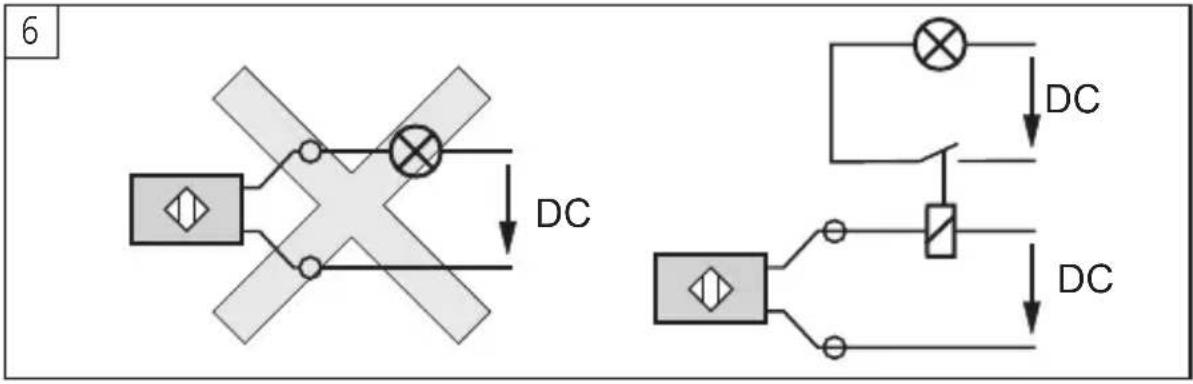

▶ Schließen Sie Lasten mit geringem Widerstand (z. B. Glühlampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais (→ Abb. 6):

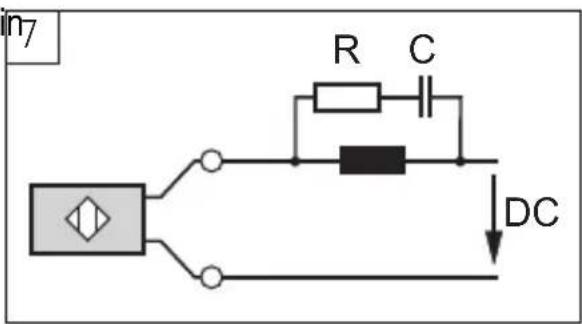

▶ Bei induktiven Lasten sollten Sie ein RC-Glied parallel zur Last schalten (→ Abb. 7).

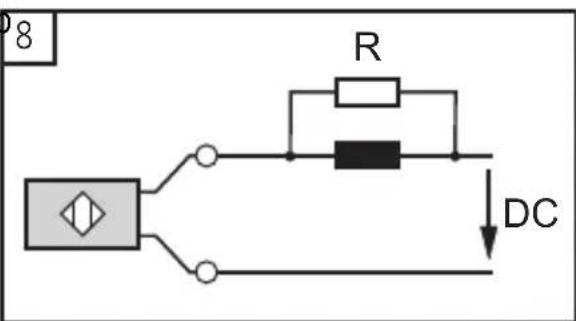

▶ Ist die Last zu gering für den Betrieb von 2-Leiter-Sensoren, kann es zu Fehlfunktionen kommen. Schalten Sie in diesem Fall einen Widerstand parallel zur Last (→ Abb. 8).

- Bei Reihenschaltung müssen Sie den Spannungsabfall je Gerät in Rechnung stellen.

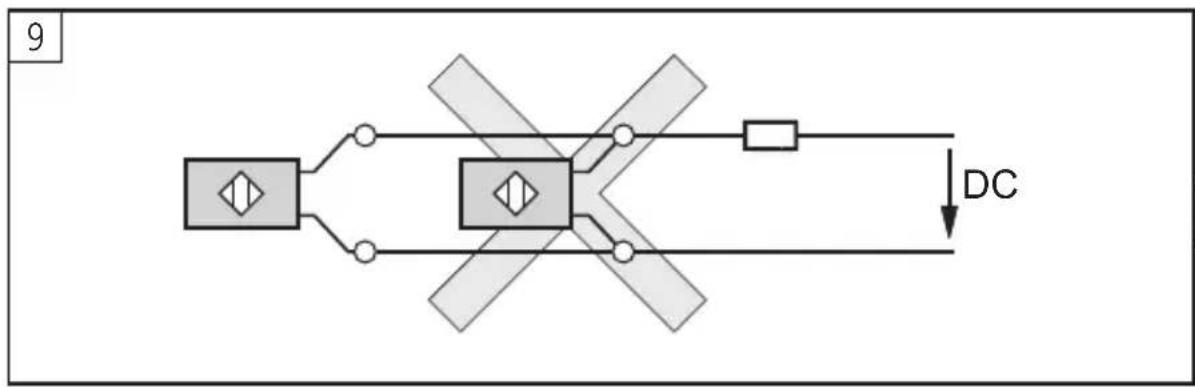

▶ Parallelschaltung von 2-Leiter-Geräten sollten Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prüfen Sie in jedem Fall die sichere Funktion; → Abb. 9):

DE

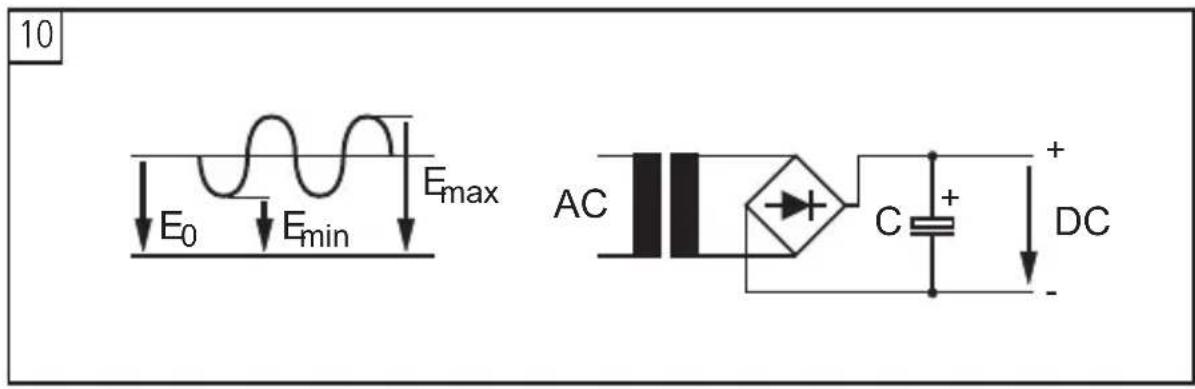

▶ Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte einhalten. Ist sie nicht stabilisiert, sollten Sie einen Kondensator anschließen (bei 24 V und 1 A beispielsweise einen Kondensator von 1000 μF, 50 WV; → Abb 10):
