Type de produit	Module électronique AS-interface ClassicLine
Marque	IFM
Modèle	AC5295
Version AS-interface	3.0 (compatible avec version 2.0)
Nombre d'entrées	4 entrées pour capteurs
Type de raccordement	Prise M12
Degré de protection	IP67
Tension d'alimentation	30 V DC via câble plat AS-i (jaune)
Affichage LED	LED PWR (verte), LED FAULT (rouge), LED jaune par entrée/sortie
Adressage	Via unité d'adressage AC1144 et cordon E70213
Nombre max. de modules par maître	62
Profil AS-i	S-0.A.E (mode d'adressage étendu possible)
Couple de serrage des prises	0,6 à 0,8 Nm
Entretien et nettoyage	Éviter dépôts de souillure et poussière pour garantir le verrouillage
Sécurité	Utiliser des bouchons de protection (E73004) pour prises non utilisées
Pièces détachées	Bouchons de protection E73004, joint d'étanchéité E70413, cordon d'adressage E70213
Accessoires	Unité d'adressage AC1144, cordon d'adressage E70213
Compatibilité maître ancien	Nécessite paramètre P3 à 1 et bit D3 à 0 pour mode étendu
Langues disponibles	Français, Allemand, Anglais et autres sur demande
Format de la notice	PDF gratuit, 15 pages
Orientation du câble plat	3 directions possibles via réglage embase et partie supérieure

FOIRE AUX QUESTIONS - AC5295 IFM

Comment adresser le module AC5295 ?

Utilisez l'unité d'adressage AC1144 et le cordon d'adressage E70213. Branchez le cordon sur la prise d'adressage en face avant du module et affectez l'adresse souhaitée.

Que signifie la LED FAULT rouge allumée ?

La LED FAULT rouge allumée indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données (par exemple, adresse 0). Vérifiez l'adressage et la connexion au maître.

Que faire si la LED FAULT rouge clignote ?

Un clignotement de la LED FAULT signale un défaut périphérique : surcharge ou court-circuit sur l'alimentation capteur ou sortie. Vérifiez les câblages et les consommateurs connectés.

Quel est le nombre maximal de modules AC5295 sur un maître ?

Le nombre maximal de modules par maître AS-i est de 62.

Quel degré de protection offre le module ?

Le module offre un degré de protection IP67, à condition que les prises non utilisées soient obturées avec des bouchons de protection.

Comment orienter le câble plat AS-i ?

Le câble plat peut être orienté dans trois directions. Réglez la position (1, 2 ou 3) sur l'embase puis sur la partie supérieure en tournant la flèche. Utilisez un tournevis ou le guide de câble.

Quels accessoires sont disponibles pour le module ?

Accessoires recommandés : bouchons de protection E73004, joint d'étanchéité E70413 pour extrémité de câble, et cordon d'adressage E70213.

Le module est-il compatible avec un maître AS-i version 2.0 ?

Oui, mais en mode d'adressage étendu, le paramètre P3 doit être à 1 et le bit de sortie D3 à 0. De plus, l'adresse doit être entre 1A et 31A.

Comment nettoyer le module ?

Évitez les dépôts de souillure et de poussière, en particulier sur l'embase et la partie supérieure, pour garantir le mécanisme de verrouillage. Utilisez un chiffon sec si nécessaire.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com ou sur le site d'IFM (www.ifm-electronic.com).

MODE D'EMPLOI AC5295 IFM

ASinterface

ClassicLine Modul ClassicLine module Module ClassicLine AC5295

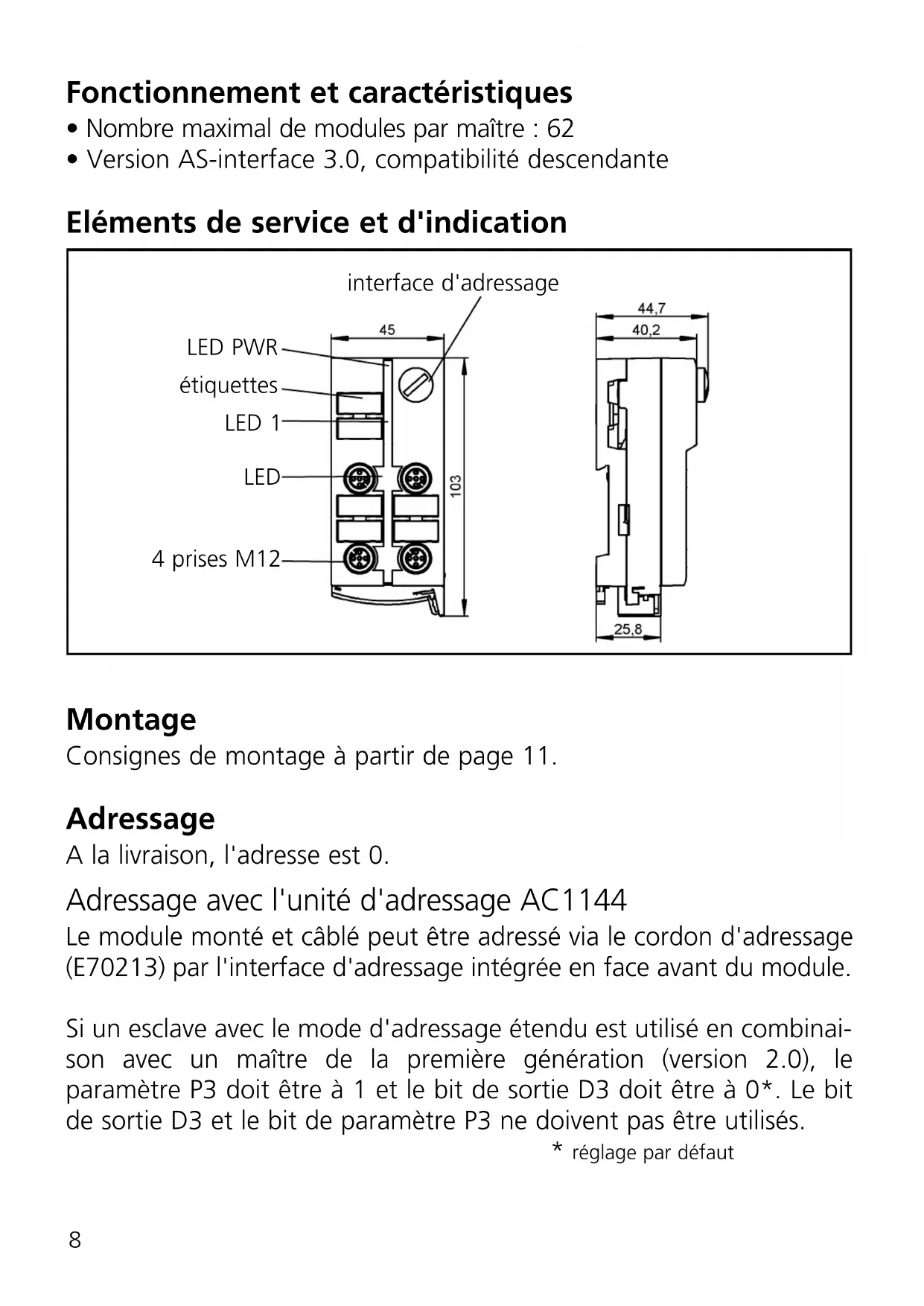

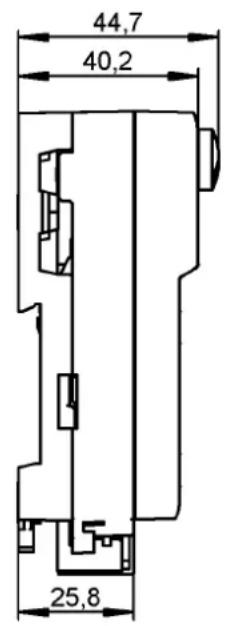

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante

Montage

Consignes de montage à partir de page 11.

Adresseage

Adressage avec l'unité d'adressage AC1144

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage intégrée en face avant du module.

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

• réglement par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

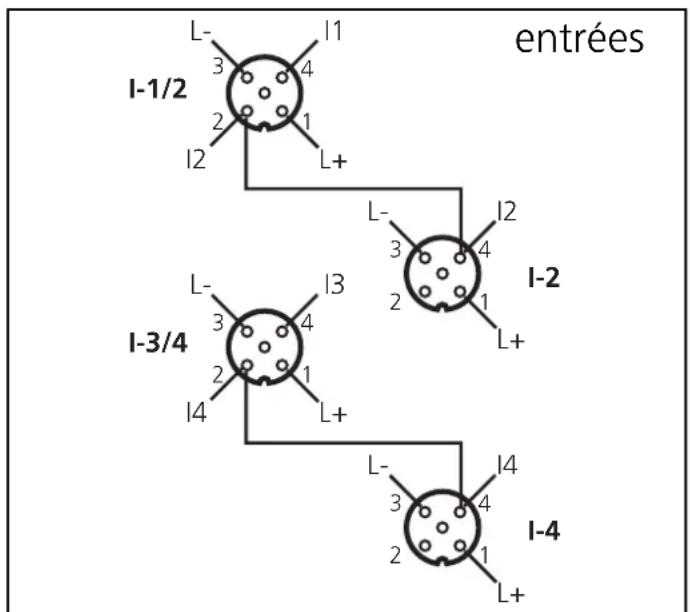

4 Entrées

Profil AS-i S-0. A. E / mode d'adressage étendu : oui

Bit de données	D0 D1 D2 D3
Entrée l'1 l2 l3 l4
Prise l-1/2 l-1/2 l-2	l-3/4 l-4

Raccordement électrique

Raccordez les connecteurs des capteurs / actionneurs aux prises M12. Afin de garantir le degré de protection IP 67, vous devrez

• Couvrir les prises non utilisées avec des bouchons de protection (E73004)*, couple de serrage 0,6...0,8 Nm.
• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau. *) à commander séparément

Fonctionnement

Évitez les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

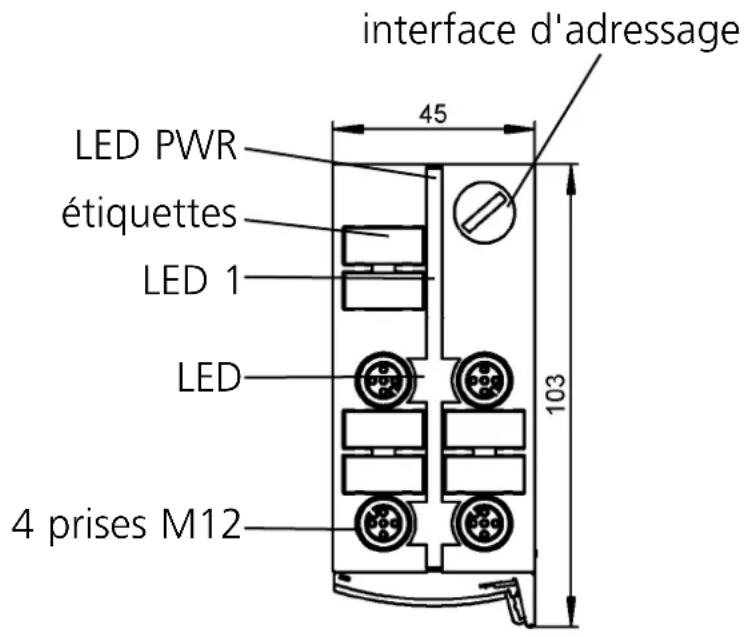

Vérifiez le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaune : entrée, sortie commutée
• LED PWR verte : alimentation en tension AS-i o. k.
• LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange « normal » des données, par ex. adressé d'esclave 0
• LED FAULT rouge clignote : défaut périphérique, par ex. alimentation capteur / sortie en surcharge ou en court-circuit
• LED 1 jaune : état logique des sorties

Une surcharge ou un court-circuit de l'alimentation des entrées et des sorties est signalé au maître AS-i (version 2.1 ou supérieure) en tant que défaut périphérique.

Données techniques

Vous pouvez télécharger la fiche technique sur notre site web à l'adresse www.ifm-electronic.com si besoin.

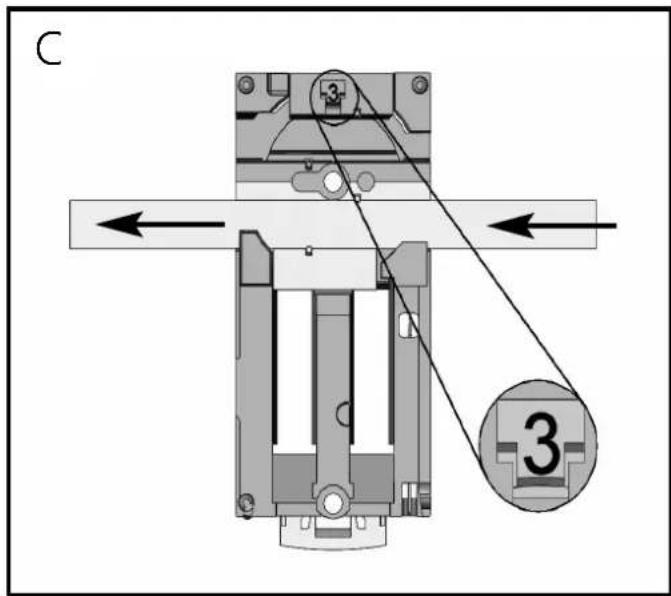

Orientation du câble plat à la livraison

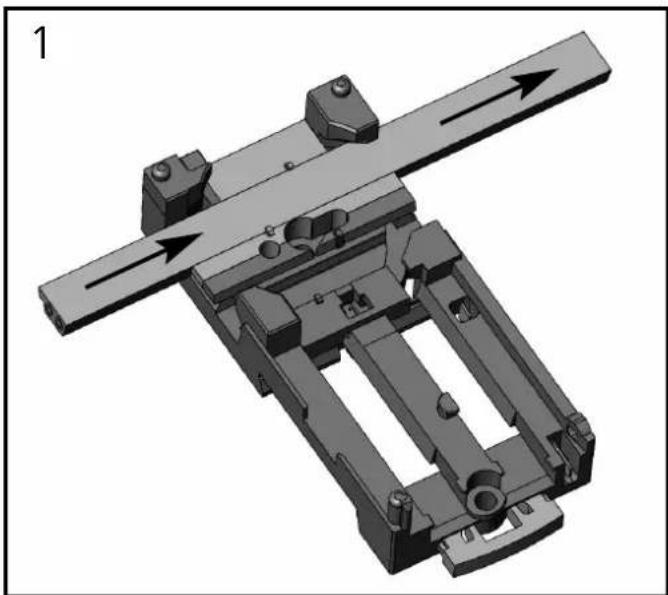

Posez le câble plat AS-i jaune soigneusement dans le guide profilé.

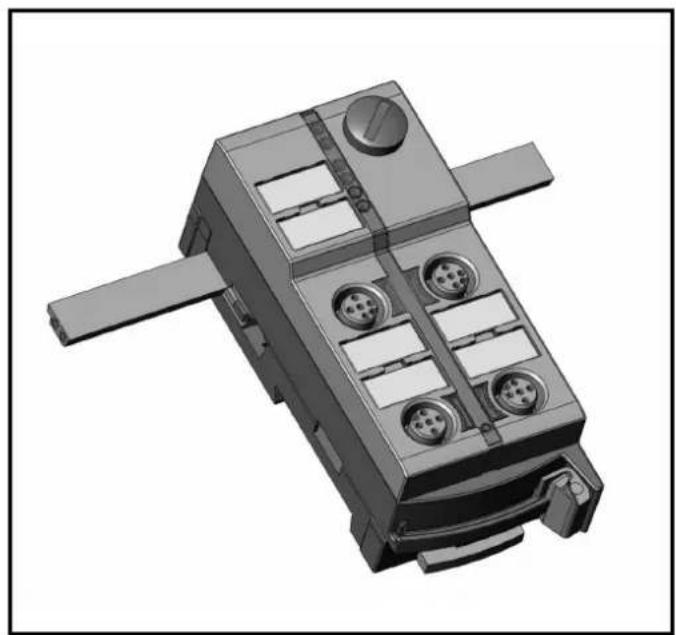

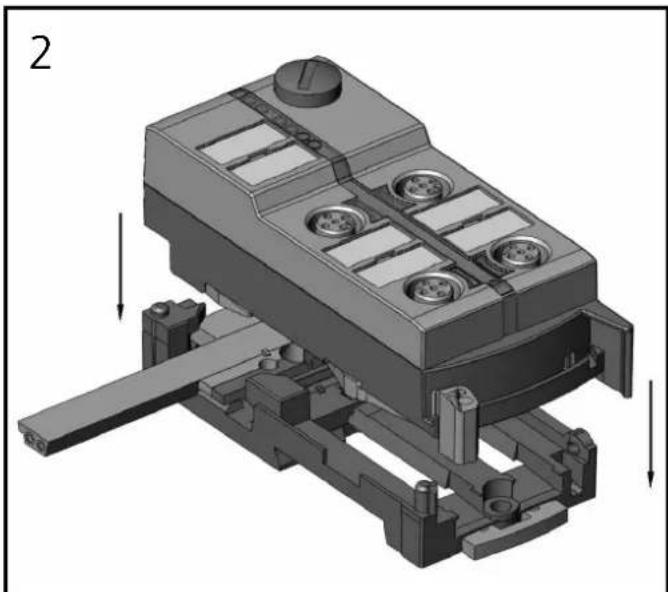

Montez la partie supérieure.

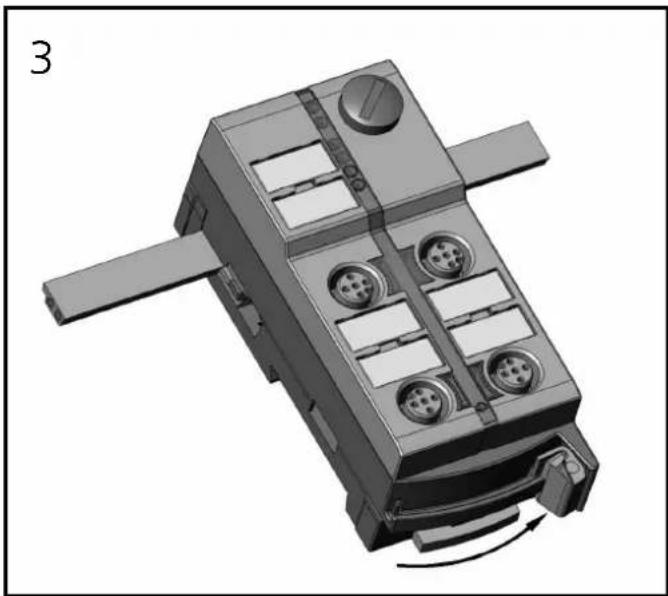

Verrouillez l'appareil.

L'embase fournie permet l'orientation du câble plat dans trois directions.

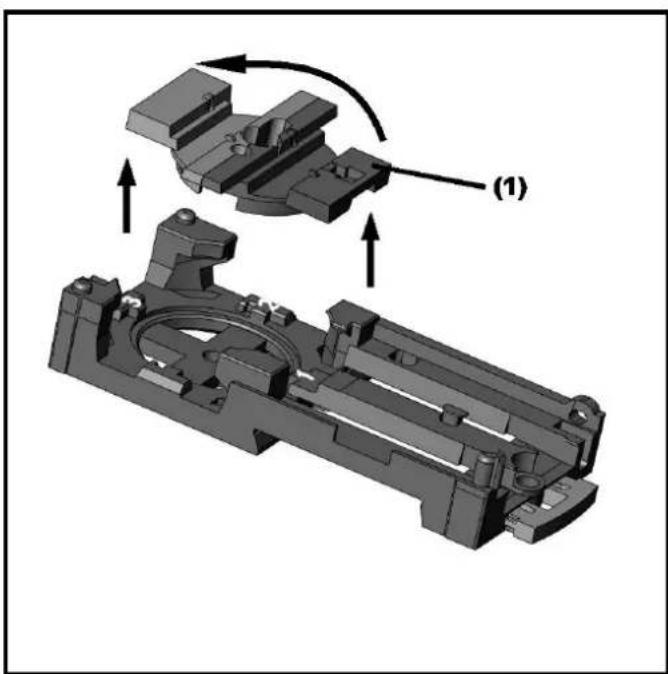

Posez le guide du câble plat en fonction (1) de la direction souhaitée.

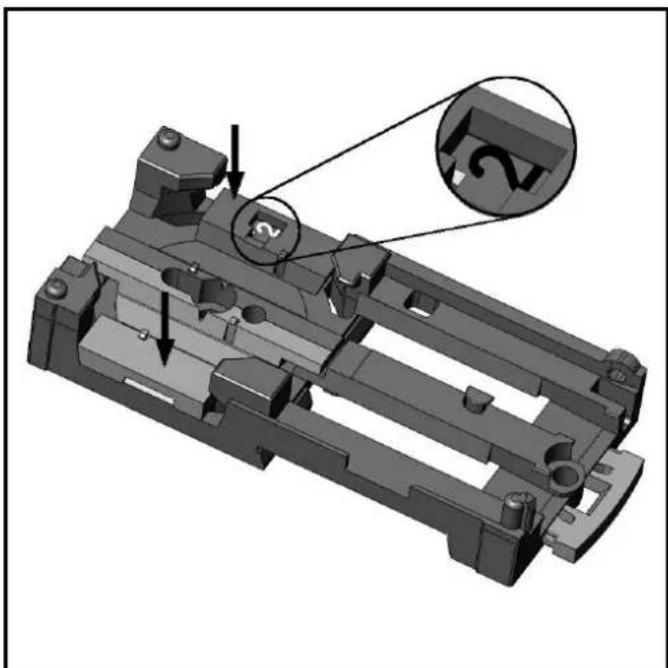

Réglages sur l'embase

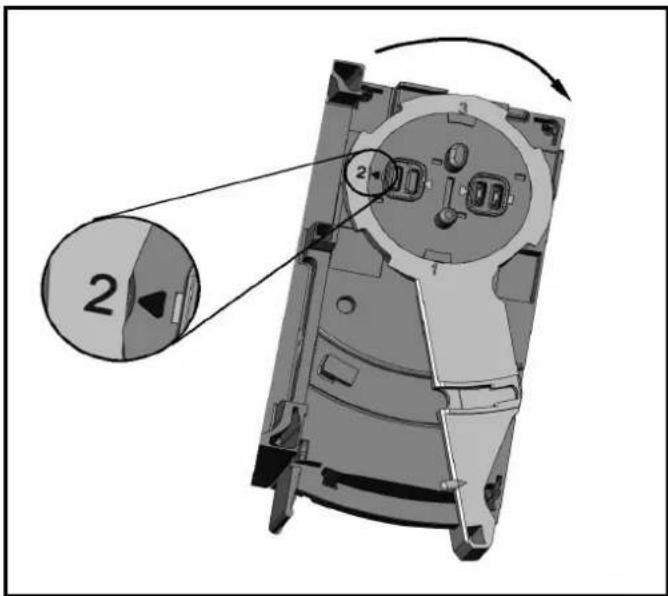

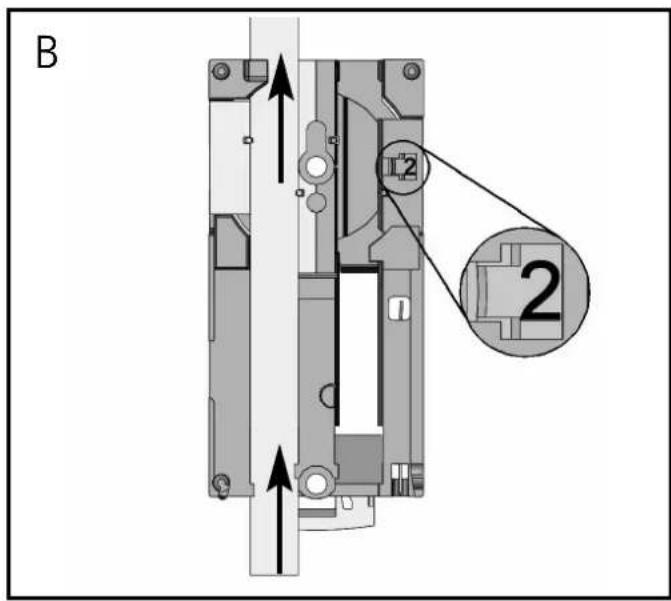

Sélectionnez la position 1, 2 ou 3 selon l'orientation du câble plat ().

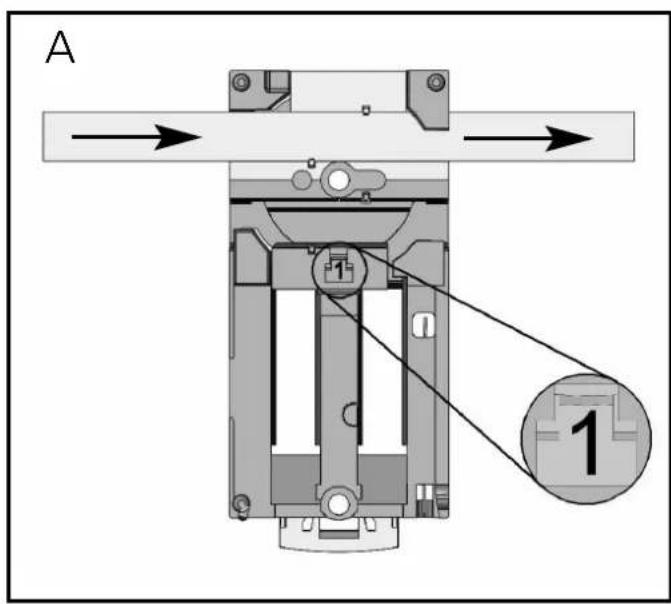

A = Appareil livré

Réglages sur la partie supérieure

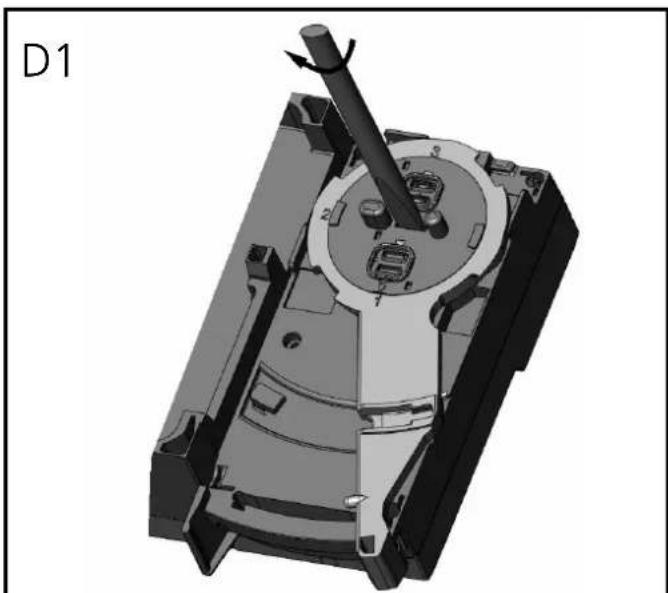

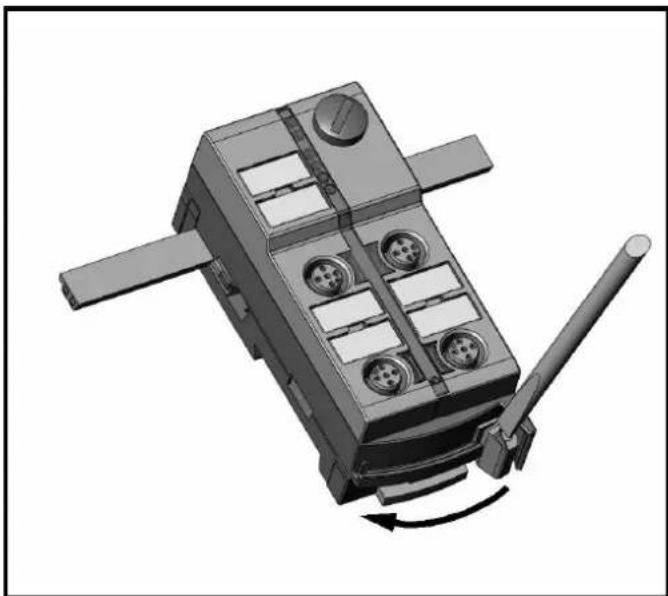

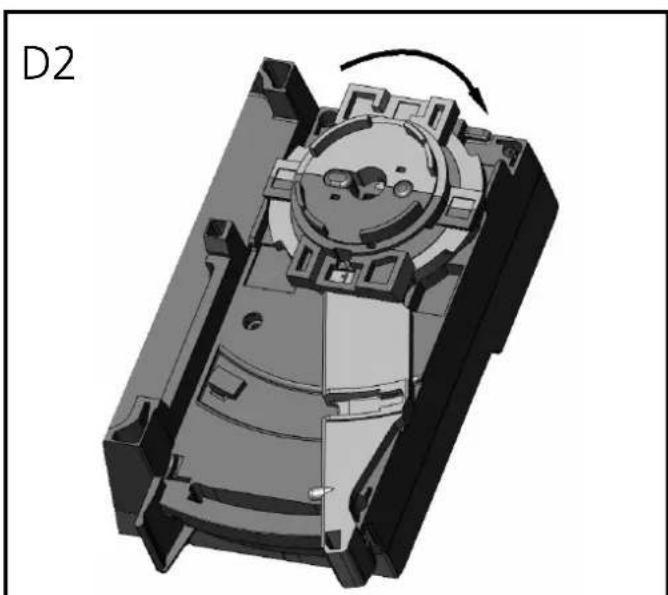

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

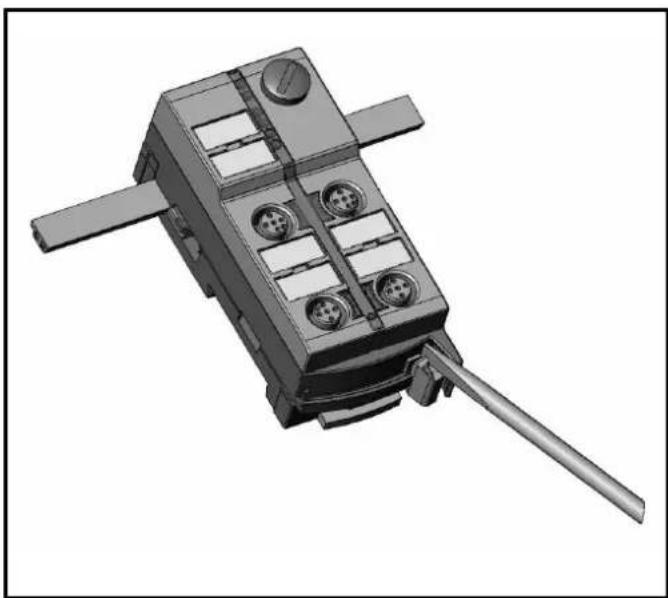

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du câble plat jaune / noir (figure D2).

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

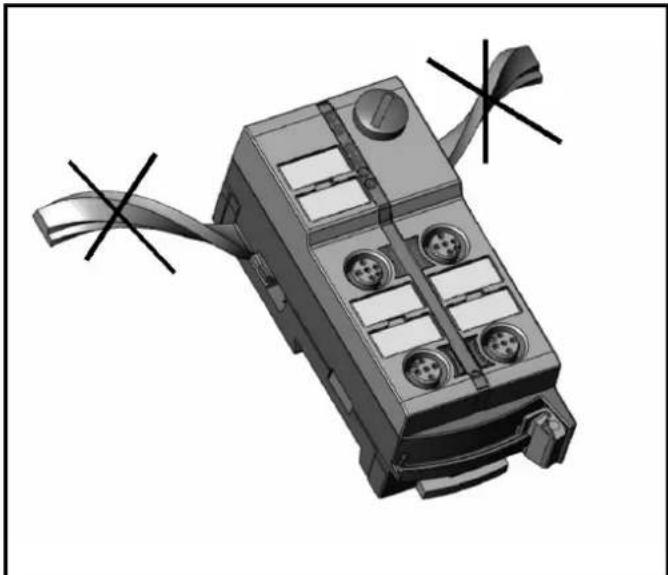

Poser le câble plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
