Produkttyp	AS-Interface ClassicLine Elektronikmodul
Marke	IFM
Modell	AC5295
AS-Interface Version	3.0 (kompatibel mit Version 2.0)
Anzahl der Eingänge	4 Eingänge für Sensoren
Anschlussart	M12-Steckverbinder
Schutzart	IP67
Versorgungsspannung	30 V DC über AS-i Flachkabel (gelb)
LED-Anzeige	LED PWR (grün), LED FAULT (rot), gelbe LED pro Ein-/Ausgang
Adressierung	Über Adressiereinheit AC1144 und Adressierkabel E70213
Maximale Anzahl Module pro Master	62
AS-i Profil	S-0.A.E (erweiterter Adressierungsmodus möglich)
Anzugsdrehmoment der Steckverbinder	0,6 bis 0,8 Nm
Wartung und Reinigung	Vermeiden Sie Schmutz- und Staubablagerungen, um die Verriegelung zu gewährleisten
Sicherheit	Verwenden Sie Schutzstopfen (E73004) für ungenutzte Steckverbinder
Ersatzteile	Schutzstopfen E73004, Dichtring E70413, Adressierkabel E70213
Zubehör	Adressiereinheit AC1144, Adressierkabel E70213
Kompatibilität älterer Master	Erfordert Parameter P3 = 1 und Bit D3 = 0 für erweiterten Modus
Verfügbare Sprachen	Französisch, Deutsch, Englisch und andere auf Anfrage
Format der Anleitung	Kostenloses PDF, 15 Seiten
Ausrichtung des Flachkabels	3 Richtungen möglich durch Einstellung von Sockel und Oberteil

Häufig gestellte Fragen - AC5295 IFM

Wie adressiere ich das Modul AC5295?

Verwenden Sie die Adressiereinheit AC1144 und das Adressierkabel E70213. Stecken Sie das Kabel in die Adressierbuchse an der Vorderseite des Moduls und weisen Sie die gewünschte Adresse zu.

Was bedeutet die leuchtende rote LED FAULT?

Die leuchtende rote LED FAULT zeigt einen AS-i Kommunikationsfehler an: Der Slave nimmt nicht am normalen Datenaustausch teil (z.B. Adresse 0). Überprüfen Sie die Adressierung und die Verbindung zum Master.

Was tun, wenn die rote LED FAULT blinkt?

Ein Blinken der LED FAULT signalisiert einen Peripheriefehler: Überlast oder Kurzschluss an der Sensorversorgung oder am Ausgang. Überprüfen Sie die Verkabelung und die angeschlossenen Verbraucher.

Was ist die maximale Anzahl von AC5295-Modulen an einem Master?

Die maximale Anzahl von Modulen pro AS-i Master beträgt 62.

Welche Schutzart bietet das Modul?

Das Modul bietet Schutzart IP67, vorausgesetzt, ungenutzte Steckverbinder sind mit Schutzstopfen verschlossen.

Wie richtet man das AS-i Flachkabel aus?

Das Flachkabel kann in drei Richtungen ausgerichtet werden. Stellen Sie die Position (1, 2 oder 3) am Sockel und dann am Oberteil durch Drehen des Pfeils ein. Verwenden Sie einen Schraubendreher oder die Kabelführung.

Welches Zubehör ist für das Modul erhältlich?

Empfohlenes Zubehör: Schutzstopfen E73004, Dichtring E70413 für Kabelende und Adressierkabel E70213.

Ist das Modul mit einem AS-i Master Version 2.0 kompatibel?

Ja, aber im erweiterten Adressierungsmodus muss der Parameter P3 = 1 und das Ausgangsbit D3 = 0 sein. Außerdem muss die Adresse zwischen 1A und 31A liegen.

Wie reinige ich das Modul?

Vermeiden Sie Schmutz- und Staubablagerungen, insbesondere auf Sockel und Oberteil, um den Verriegelungsmechanismus zu gewährleisten. Verwenden Sie bei Bedarf ein trockenes Tuch.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com oder auf der IFM-Website (www.ifm-electronic.com) erhältlich.

BEDIENUNGSANLEITUNG AC5295 IFM

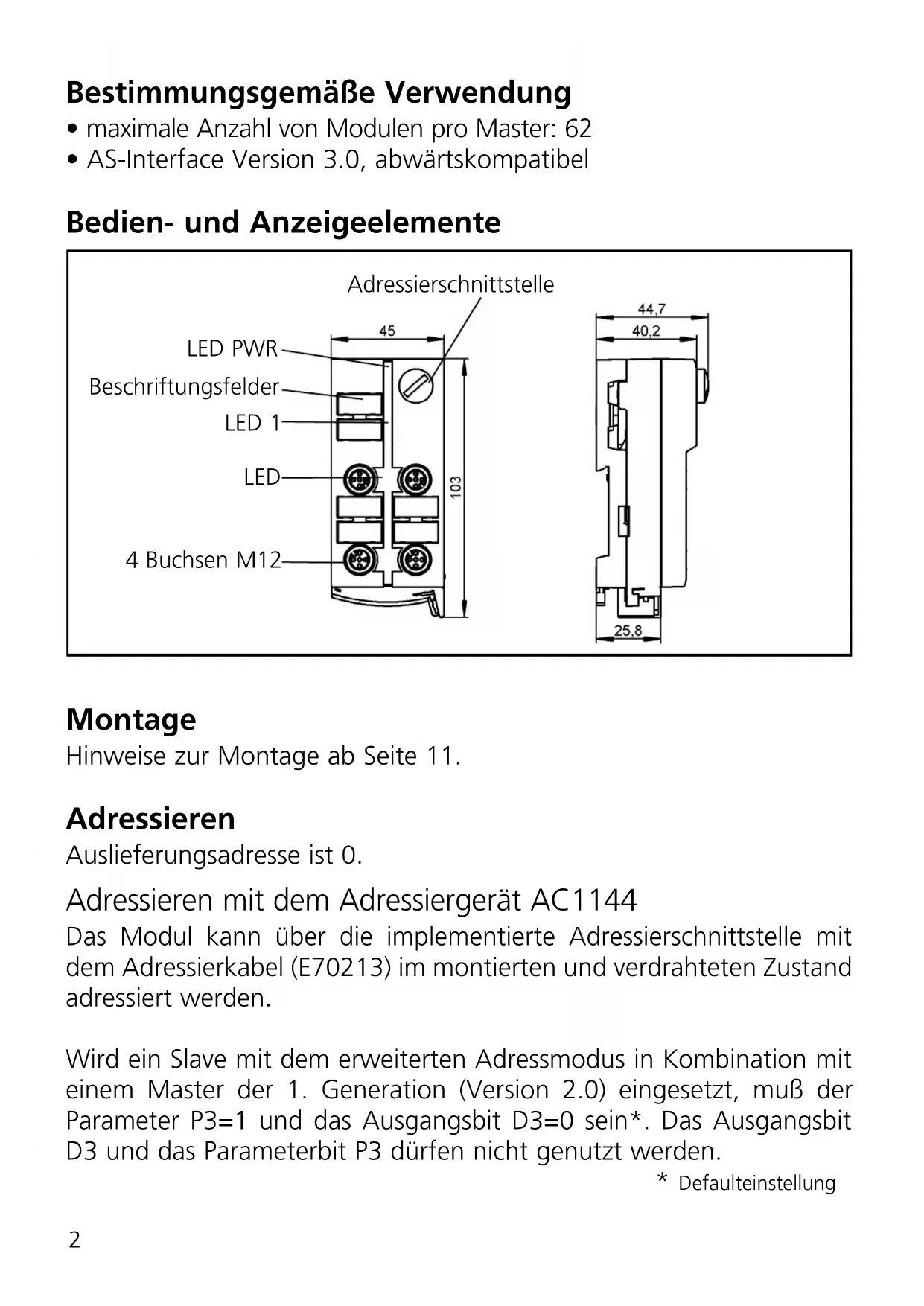

Bestimmungsgemäß Verwendung

• maximale Anzahl von Modulen pro Master: 62
• AS-Interface Version 3.0, abwärtskompatibel

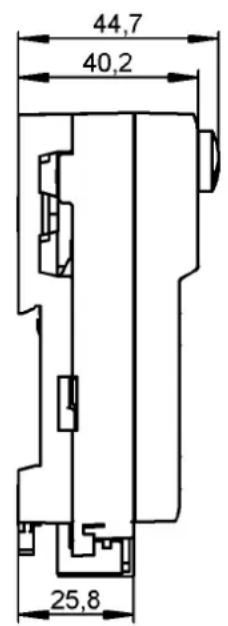

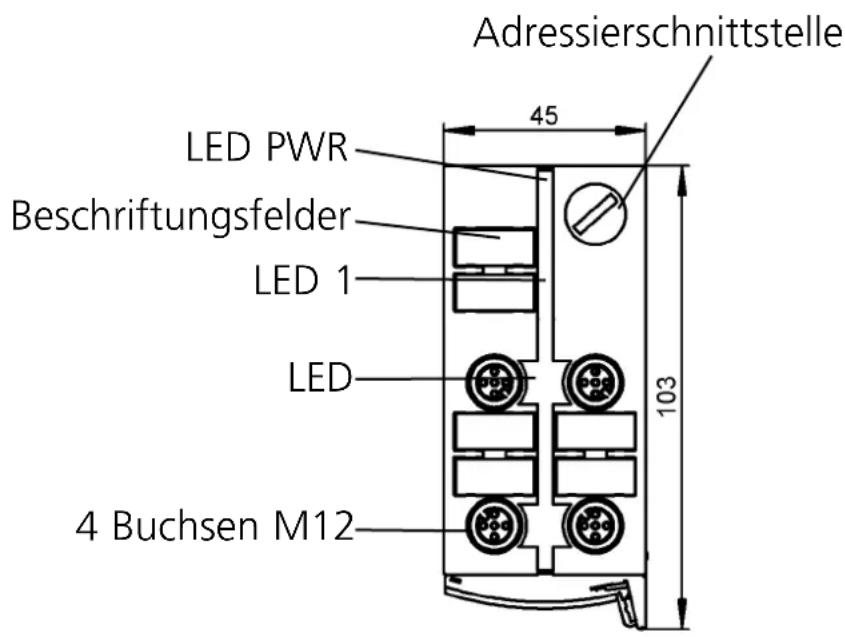

Bedien- und Anzeigeelemente

Montage

Hinweise zur Montage ab Seite 11.

Adressieren

Auslieferungsadresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden.

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muß der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 und das Parameterbit P3)dürfen nicht genutzt werden.

• Defaultinstellung

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muß diesen Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

AC5295

4 Eingänge

AS-i Profil S-0.A.E / erweiterter Adressmodus: ja

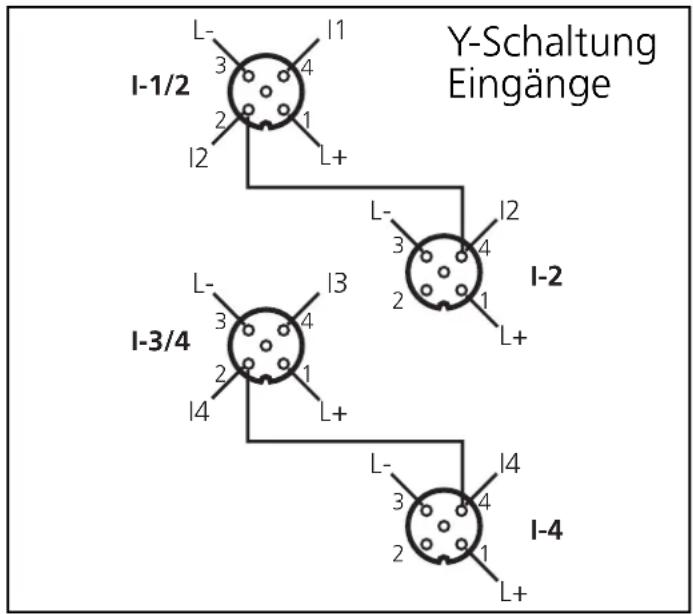

Datum bit D0 D1	D2 D3
Eingang I1 I2 I3	4
Buchse I-1/2 I-1/2	I-2 I-3/4	I-3/4 I-4

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren/Aktuatoren mit den M12-Buchsen.

Um die Schutzart IP 67 zu gewährleisten, müssen Sie

• nicht benutzte Buchsen mit Verschlusskappen verschreiben (E73004)*, Anzugsreihmoment 0,6...0,8 Nm.
• die Flachkabelenddichtung (E70413)* montieren, wenn sich das Modul am Ende des Kabelstrangs befindet.
• optional zu bestellen.

Betrieb

Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterverteil, um die Verschlussmechanik nicht zu beeinträchtigen.

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED gelb: Eingang, Ausgang geschaltet
• LED PWR grün: AS-i Spannungsvorsorgung o.k.
• LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
• LED FAULT rot blinkt: Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet bzw. kurzgeschlossen
• LED 1 gelb: Logischer Zustand der Ausgänge

Überlast und Kurzschluss der Eingangsvorsorgung und der Ausgänge werden dem AS-i Master (Version 2.1 oder higher) als Peripheriefehler signalisiert.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterlagen.

Flachkabelausrichtung im Auslieferungszustand

Legen Sie das gelbe AS-i Flachkabel sorgfältig in die Profilnut ein.

Montieren Sie das Oberteil.

Verriegeln Sie das Gerät.

Lock the unit.

Das mitgelieferte Unterveri ermöglich die Ausrichtung des Flachkabels in drei Richtungen.

Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entsprechend ein.

Einstellungen am Unterteil

Wahlen Sie gemäß ihrer gewünschten Flachkabelausrichtung () die Position 1, 2 oder 3 aus.

A = Auslieferungszustand

Einstellungen am Oberteil

Stellen Sie dann am Oberteil die gewählte Position ein, drehen Sie davon das Dreieck auf die entsprechende Ziffer (Bild D1 und D2).

Verwenden Sie ein Werkzeug, z. B. einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2).

Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z. B. Schraubendreher).

Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca. 15 cm betragen.
