Type de produit	Module électronique AS-interface
Marque	IFM
Modèle	AC5210
Version AS-interface	3.0 (compatible descendante)
Nombre d'entrées	8 (2 x 4 entrées, deux esclaves A/B indépendants)
Nombre maximal de modules par maître	31
Adressage	Via unité d'adressage AC1144, interface intégrée en face avant
Indicateurs LED	1 x jaune (entrée commutée), 1 x verte (PWR), 1 x rouge (FAULT)
Raccordement	8 prises M12
Alimentation	Via câble plat AS-i
Degré de protection	IP67 (avec bouchons de protection sur prises inutilisées)
Dimensions (L x l x H)	44,2 x 40 x 25,8 mm
Montage	Sur profilé, orientation du câble plat réglable (3 positions)
Entretien et nettoyage	Éviter dépôts de poussière sur l'embase et la partie supérieure ; vérifier le mécanisme de verrouillage
Pièces détachées et accessoires	Bouchons de protection E73004, joint d'étanchéité E70413, cordon d'adressage E70213
Sécurité	Utiliser des bouchons de protection pour maintenir IP67 ; couple de serrage 0,6-0,8 Nm pour les connecteurs M12
Réparabilité	Non spécifiée ; module conçu pour être remplacé

FOIRE AUX QUESTIONS - AC5210 IFM

Comment adresser le module AC5210 ?

Utilisez l'unité d'adressage AC1144. Branchez le cordon d'adressage E70213 sur l'interface intégrée en face avant. Les deux esclaves (A/B) sont adressés successivement : d'abord le premier (adresse 0 par défaut), puis le second.

Que signifient les LED sur le module ?

La LED jaune indique que l'entrée correspondante est commutée. La LED verte PWR signale une alimentation AS-i correcte. La LED rouge FAULT allumée signifie une erreur de communication (ex. adresse 0) ; si elle clignote, un défaut périphérie est détecté (ex. surcharge capteur).

Combien d'esclaves ce module gère-t-il ?

Le module fonctionne comme deux esclaves A/B indépendants, chacun avec 4 entrées, soit 8 entrées au total.

Comment réinitialiser les adresses aux valeurs d'usine ?

Avec l'AC1144, réglez le code ID1 du deuxième esclave à 0. Le logiciel interne du module récupère alors le réglage usine (les deux esclaves à l'adresse 0).

Puis-je utiliser le module avec un maître AS-i de première génération ?

Oui, mais pour un esclave avec code ID 'A', le paramètre P3 doit être à 1 et le bit de sortie D3 à 0. Affectez une adresse entre 1 et 31 à cet esclave.

Comment installer le câble plat AS-i correctement ?

Posez le câble plat jaune dans le guide profilé de l'embase en respectant une longueur droite minimale d'environ 15 cm. L'embase permet trois orientations différentes (positions 1, 2 ou 3) que vous devez également régler sur la partie supérieure.

Quel est le degré de protection et comment le maintenir ?

Le module est IP67. Pour le conserver, bouchez toutes les prises M12 non utilisées avec des bouchons de protection (E73004) serrés à 0,6-0,8 Nm. Utilisez aussi le joint d'étanchéité (E70413) en bout de câble.

Que faire si la LED FAULT clignote ?

Cela indique un défaut périphérie, comme une surcharge ou un court-circuit sur l'alimentation capteur. Vérifiez les capteurs raccordés et leurs câbles.

Comment ouvrir le module pour le montage ?

Utilisez un outil (ex. tournevis) pour ouvrir l'appareil comme indiqué dans la notice. Faites attention à ne pas endommager les joints.

Quels accessoires sont disponibles pour ce module ?

Les principaux accessoires sont : le cordon d'adressage E70213, les bouchons de protection E73004 pour prises M12, et le joint d'étanchéité E70413 pour extrémité de câble plat.

MODE D'EMPLOI AC5210 IFM

Montageanleitung Installation Instructions Notice de Montage

Δ5interface

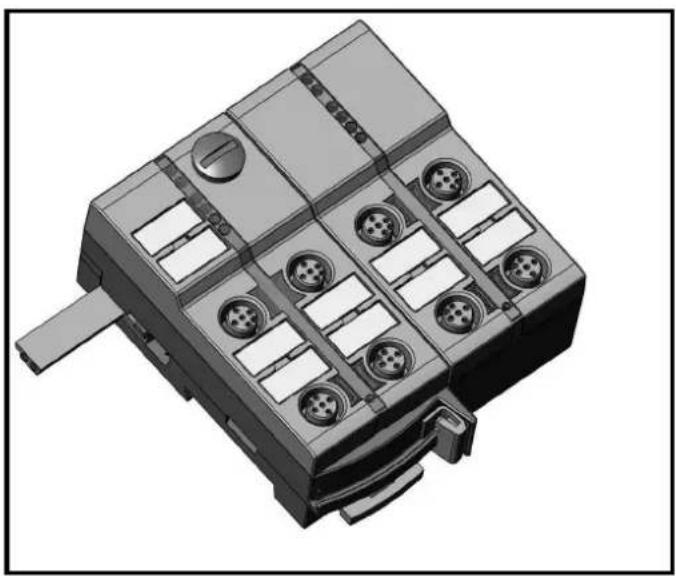

ClassicLine Modul ClassicLine module Module ClassicLine

AC5210

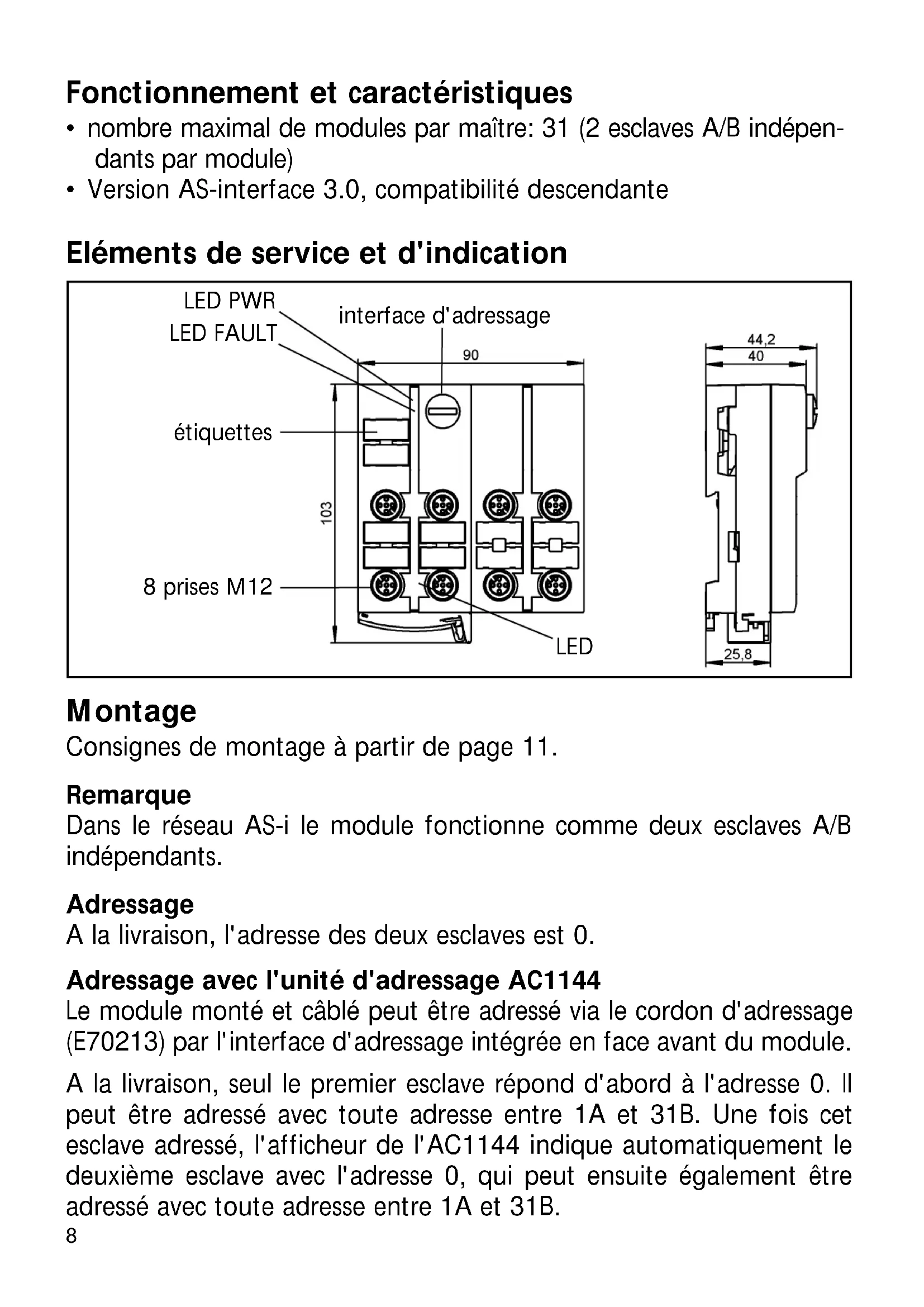

Fonctionnement et caractéristiques

• nombre maximal de modules par maître: 31 (2 esclaves A/B indépendants par module)
• Version AS-interface 3.0, compatibilité descendante

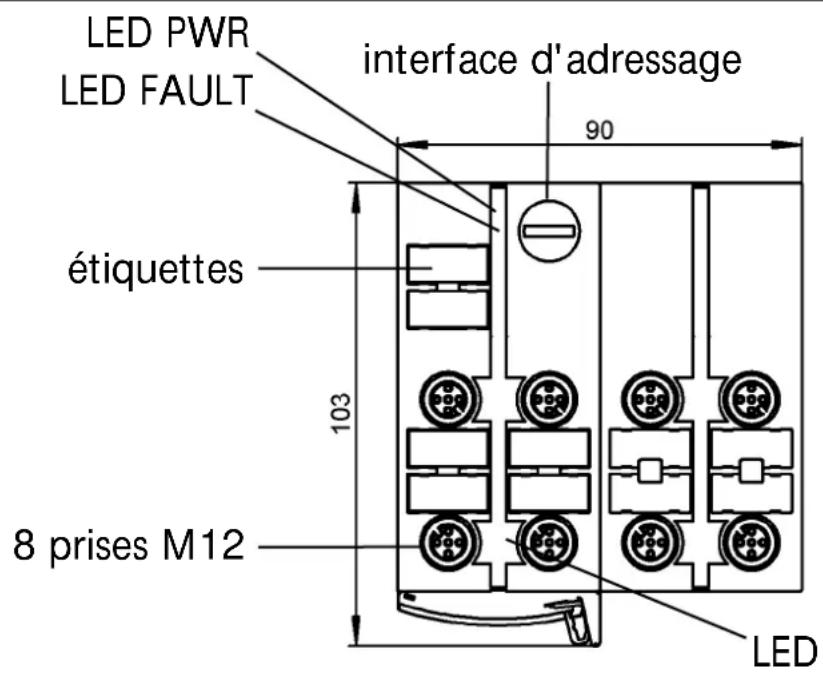

Eléments de service et d'indication

LED PWR LED FAULT interface d'adressage 90 étiquettes 103 8 prises M12 LED

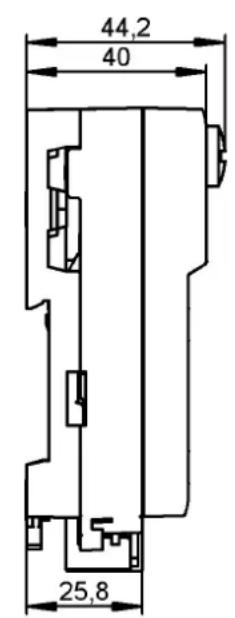

44,2 40 25,8

Montage

Consignes de montage à partir de page 11.

Remarque

Dans le réseau AS-i le module fonctionne comme deux esclaves A/B indépendants.

Adressage

A la livraison, l'adresse des deux esclaves est 0.

Adressage avec l'unité d'adressage AC1144

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage intégrée en face avant du module.

A la livraison, seul le premier esclave répond d'abord à l'adresse 0. Il peut être adressé avec toute adresse entre 1A et 31B. Une fois cet esclave adressé, l'afficheur de l'AC1144 indique automatiquement le deuxième esclave avec l'adresse 0, qui peut ensuite également être adressé avec toute adresse entre 1A et 31B.

Important :

Les deux esclaves peuvent être adressés avec toute adresse A/B (par ex. 3A/6A ou 9A/25B, etc.). Aucune adresse ne peut être affectée doublement (par ex. 3A/3A ou 9B/9B, etc.).

Récupérer le réglage en usine (adressage des deux esclaves à 0)

A l'aide de l'unité d'adressage AC1144, le réglage en usine du module est récupéré en mettant à 0 le code ID1 du deuxième esclave (à la livraison ID1 = 2), par le logiciel interne au module.

Si un esclave avec le code ID "A" (mode d'adressage étendu pos-sible) est utilisé avec un maître de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3=0*. Le bit de sortie D3 ne doit pas être utilisé. * réglage par défaut

Si un esclave avec le code ID "A" (mode d'adressage étendu possible) est utilisé avec un maître de la première génération (version 2.0), une adresse entre 1 et 31 doit être affectée à cet esclave.

AC5210

8 entrées / Profile AS-i 2x S-0.A.E / Mode d'adressage étendu : oui

Bit de données	D0 D1 D2 D3
Entrée 1 2 3	4
Prise I-1/2	-1/2	I-2	I-3/4	I-3/4	I-4

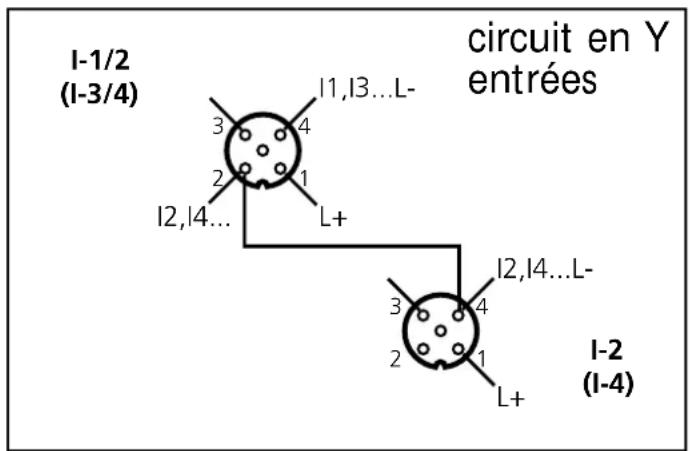

I-1/2 (I-3/4) circuit en Y entrées I-2 (I-4)

Raccordement électrique

Raccordez les connecteurs des capteurs aux prises M12.

Afin de garantir le degré de protection IP 67 vous devrez

• couvrir les prises non utilisées avec des bouchons de protection (E73004)*, couple de serrage 0,6...0,8 Nm.
• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.

*) à commander séparément

Fonctionnement

Evitez les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

Vérifiez le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaune : entrée commutée
- LED PWR verte : alimentation en tension AS-i o.k.
- LED FAULT

rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange « normal » des données, par ex. adresse d'esclave 0

- LED FAULT

rouge clignote : défaut périphérie, par ex. alimentation capteur en surcharge ou en court-circuit

Une surcharge ou un court-circuit de l'alimentation des entrées et des sorties est signalé au maître AS-i (version 2.1 ou supérieure) en tant que défaut périphérie.

Données techniques

Vous pouvez télécharger la fiche technique sur notre site web à l'adresse www.ifm-electronic.com si besoin.

Montage / Assembly

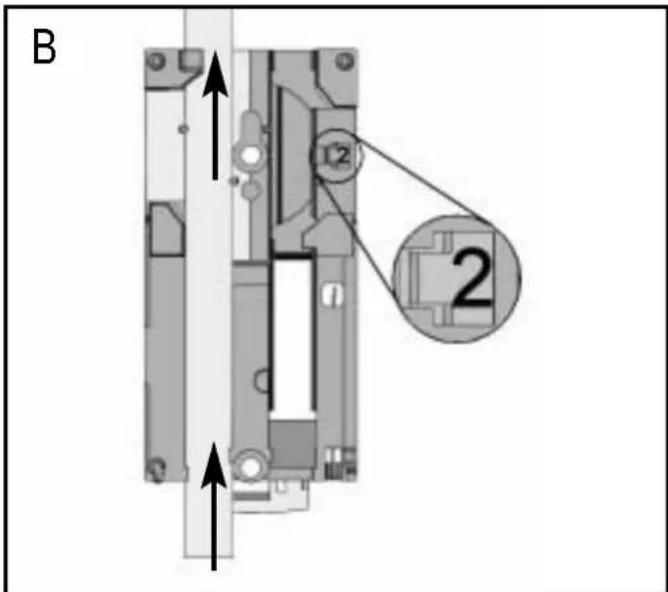

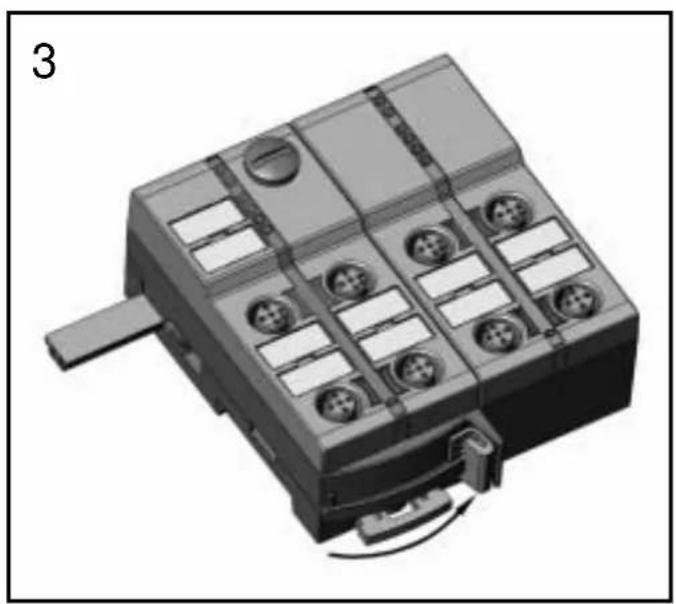

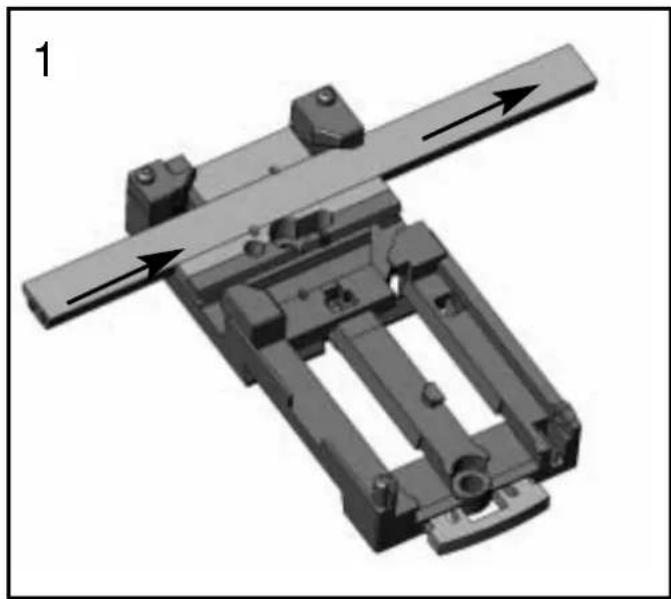

Orientation du câble plat à la livraison

Posez le câble plat jaune soigneusement dans le guide profilé.

Montez la partie supérieure.

Verrouillez l'appareil.

L'embase fournie permet l'orientation du câble plat dans trois directions.

Posez le guide du câble plat en fonction (1) de la direction souhaitée.

A 1

B 12 2

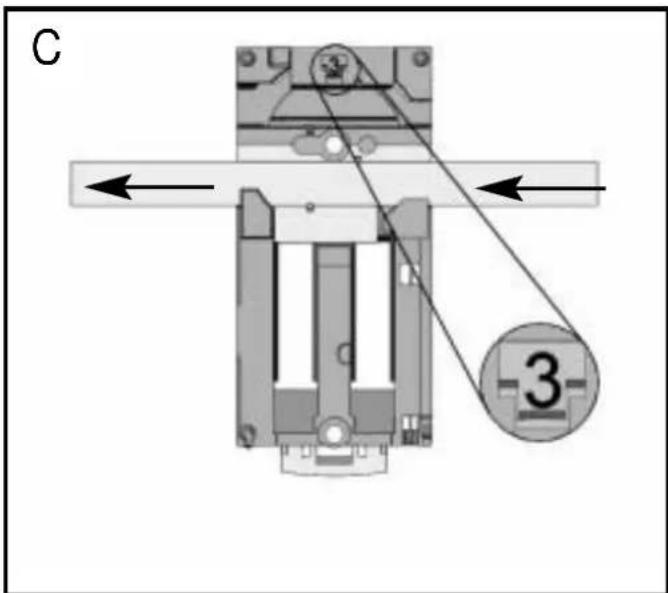

C 3

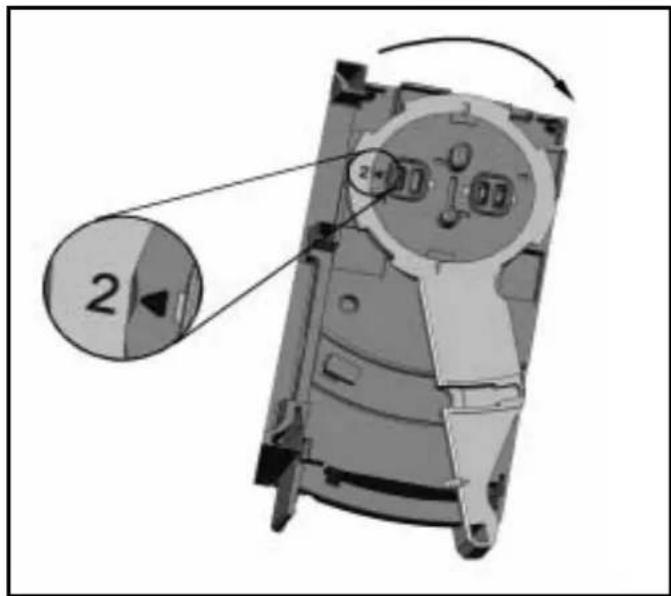

Réglages sur l'embase

Sélectionnez la position 1, 2 ou 3 selon l'orientation du câble plat (→).

A = Appareil livré

Réglages sur la partie supérieure

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du câble plat jaune / noir (figure D2).

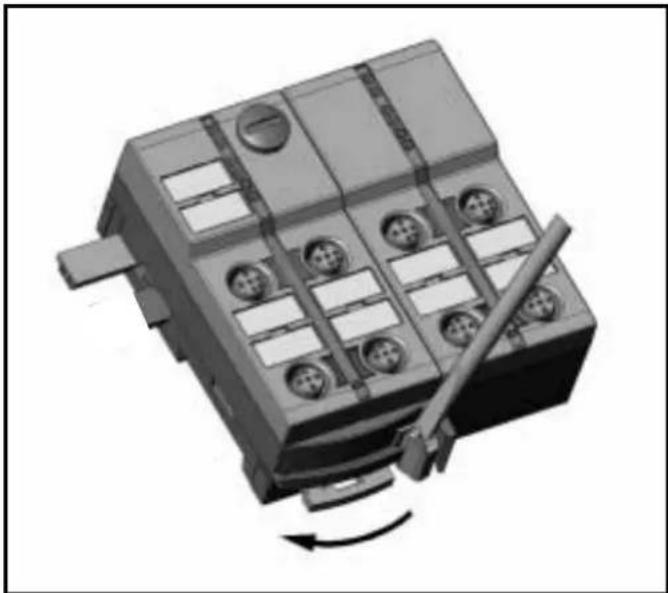

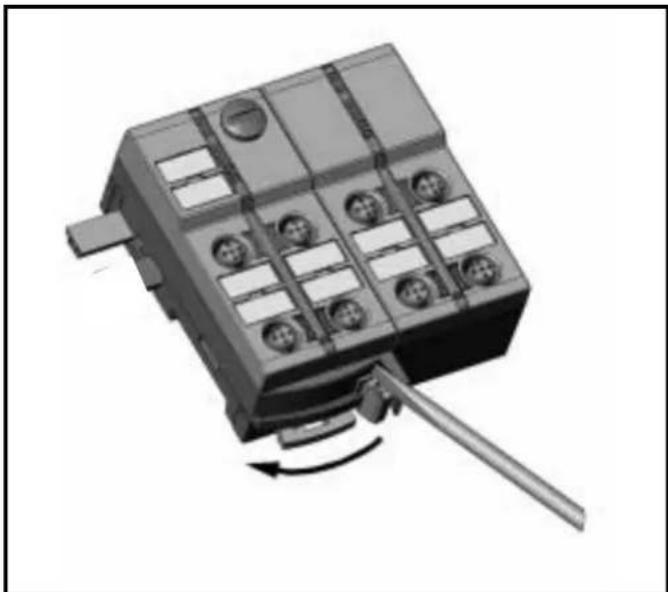

Gerät öffnen / Open the unit / Ouvrir l'appareil

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le câble plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
