Produkttyp	AS-Interface-Elektronikmodul
Marke	IFM
Modell	AC5210
AS-Interface-Version	3.0 (abwärtskompatibel)
Anzahl Eingänge	8 (2 x 4 Eingänge, zwei unabhängige A/B-Slaves)
Maximale Anzahl Module pro Master	31
Adressierung	Über Adressierungseinheit AC1144, integrierte Schnittstelle an der Frontseite
LED-Anzeigen	1 x gelb (geschalteter Eingang), 1 x grün (PWR), 1 x rot (FAULT)
Anschluss	8 M12-Steckverbinder
Spannungsversorgung	Über AS-i Flachbandkabel
Schutzart	IP67 (mit Schutzstopfen auf ungenutzten Buchsen)
Abmessungen (L x B x H)	44,2 x 40 x 25,8 mm
Montage	Auf Profilschiene, Ausrichtung des Flachbandkabels einstellbar (3 Positionen)
Wartung und Reinigung	Staubablagerungen auf der Basis und dem Oberteil vermeiden; Verriegelungsmechanismus prüfen
Ersatzteile und Zubehör	Schutzstopfen E73004, Dichtungsring E70413, Adressierkabel E70213
Sicherheit	Schutzstopfen zur Aufrechterhaltung von IP67 verwenden; Anzugsdrehmoment 0,6-0,8 Nm für M12-Steckverbinder
Reparierbarkeit	Nicht angegeben; Modul zum Austausch ausgelegt

Häufig gestellte Fragen - AC5210 IFM

Wie wird das Modul AC5210 adressiert?

Verwenden Sie die Adressierungseinheit AC1144. Schließen Sie das Adressierkabel E70213 an die integrierte Schnittstelle an der Frontseite an. Die beiden Slaves (A/B) werden nacheinander adressiert: zuerst der erste (Adresse 0 standardmäßig), dann der zweite.

Was bedeuten die LEDs am Modul?

Die gelbe LED zeigt an, dass der entsprechende Eingang geschaltet ist. Die grüne PWR-LED signalisiert eine korrekte AS-i-Versorgung. Die rote FAULT-LED leuchtet bei einem Kommunikationsfehler (z.B. Adresse 0); blinkt sie, wird ein Peripheriefehler erkannt (z.B. Sensorüberlast).

Wie viele Slaves verwaltet dieses Modul?

Das Modul arbeitet als zwei unabhängige A/B-Slaves, jeder mit 4 Eingängen, also insgesamt 8 Eingänge.

Wie werden die Adressen auf Werkseinstellungen zurückgesetzt?

Stellen Sie mit dem AC1144 den ID1-Code des zweiten Slaves auf 0. Die interne Software des Moduls übernimmt dann die Werkseinstellung (beide Slaves auf Adresse 0).

Kann ich das Modul mit einem AS-i-Master der ersten Generation verwenden?

Ja, aber für einen Slave mit ID-Code 'A' muss der Parameter P3 auf 1 und das Ausgangsbit D3 auf 0 gesetzt sein. Weisen Sie diesem Slave eine Adresse zwischen 1 und 31 zu.

Wie wird das AS-i-Flachbandkabel korrekt installiert?

Legen Sie das gelbe Flachbandkabel in die Profilführung der Basis ein und beachten Sie eine Mindestgerade Länge von etwa 15 cm. Die Basis ermöglicht drei verschiedene Ausrichtungen (Positionen 1, 2 oder 3), die Sie auch am Oberteil einstellen müssen.

Welche Schutzart hat das Modul und wie wird sie aufrechterhalten?

Das Modul ist IP67. Um dies zu erhalten, verschließen Sie alle ungenutzten M12-Buchsen mit Schutzstopfen (E73004) mit einem Drehmoment von 0,6-0,8 Nm. Verwenden Sie auch den Dichtungsring (E70413) am Kabelende.

Was tun, wenn die FAULT-LED blinkt?

Dies weist auf einen Peripheriefehler hin, wie eine Überlast oder einen Kurzschluss an der Sensorversorgung. Überprüfen Sie die angeschlossenen Sensoren und deren Kabel.

Wie wird das Modul zur Montage geöffnet?

Verwenden Sie ein Werkzeug (z.B. Schraubendreher), um das Gerät wie in der Anleitung beschrieben zu öffnen. Achten Sie darauf, die Dichtungen nicht zu beschädigen.

Welches Zubehör ist für dieses Modul erhältlich?

Das wichtigste Zubehör ist: das Adressierkabel E70213, die Schutzstopfen E73004 für M12-Buchsen und der Dichtungsring E70413 für das Flachbandkabelende.

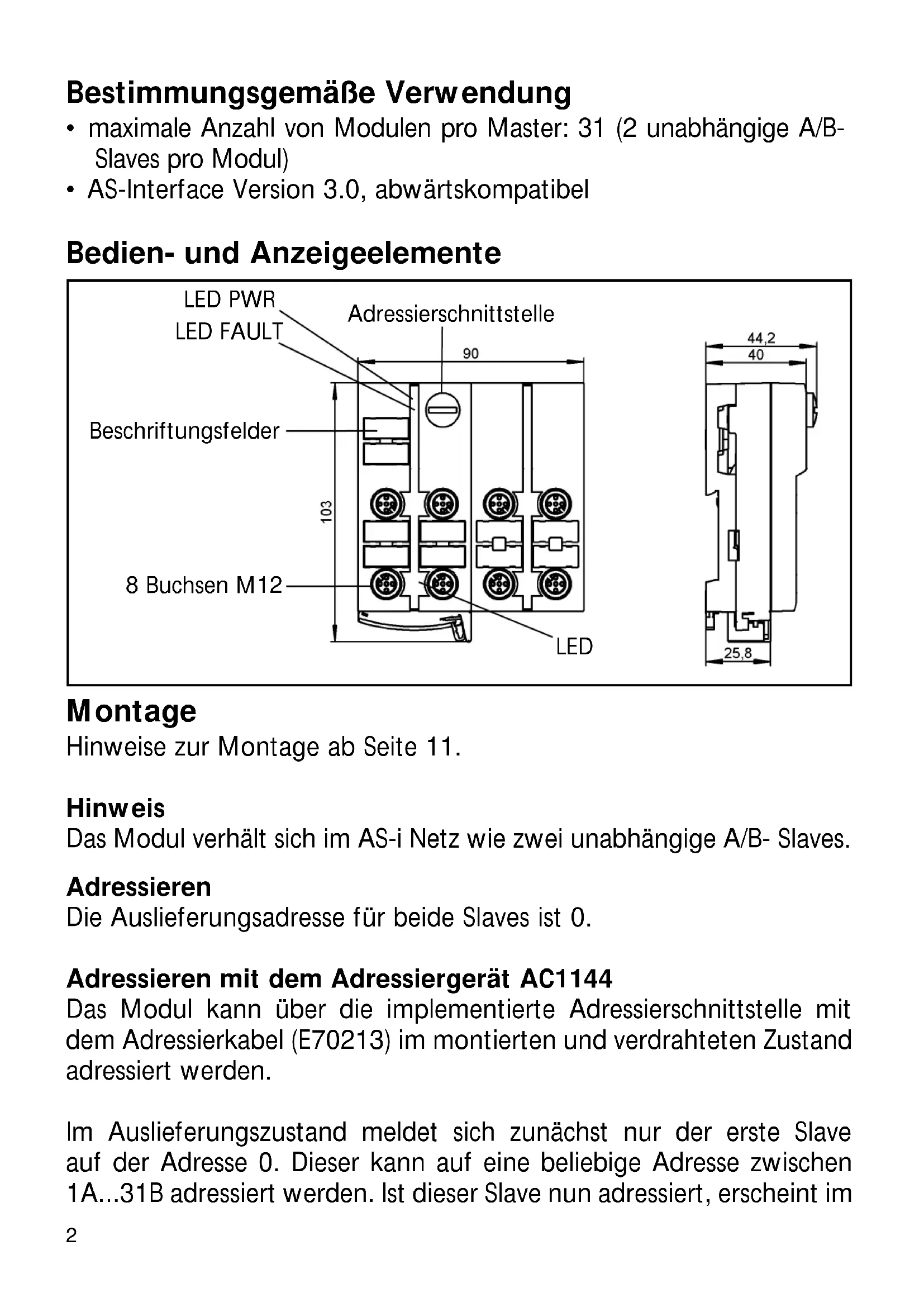

BEDIENUNGSANLEITUNG AC5210 IFM

Bestimmungsgemäße Verwendung

• maximale Anzahl von Modulen pro Master: 31 (2 unabhängige A/B-Slaves pro Modul)
  • AS-Interface Version 3.0, abwärtskompatibel

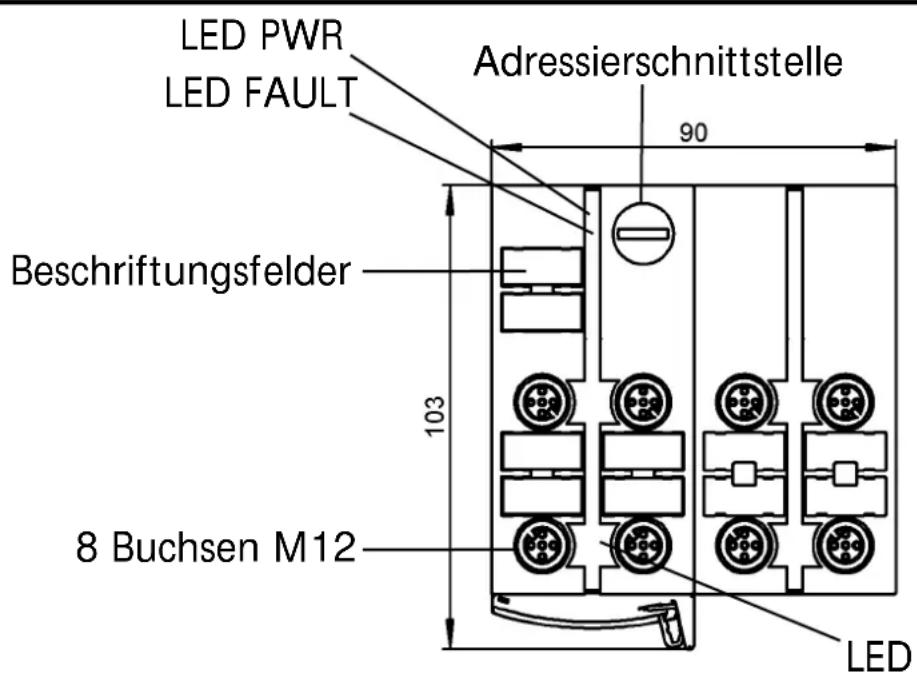

Bedien- und Anzeigeelemente

LED PWR LED FAULT Adressierschnittstelle 90 Beschriftungsfelder 103 8 Buchsen M12 LED

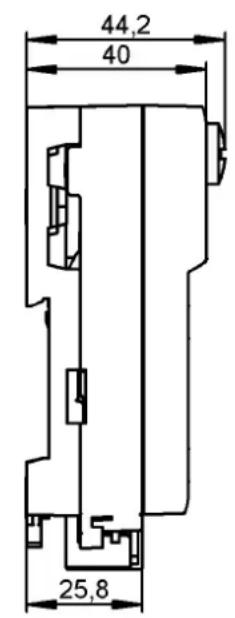

44,2 40 25,8

Montage

Hinweise zur Montage ab Seite 11.

Hinweis

Das Modul verhält sich im AS-i Netz wie zwei unabhängige A/B- Slaves.

Adressieren

Die Auslieferungsadresse für beide Slaves ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden.

Im Auslieferungszustand meldet sich zunächst nur der erste Slave auf der Adresse 0. Dieser kann auf eine beliebige Adresse zwischen 1A...31B adressiert werden. Ist dieser Slave nun adressiert, erscheint im

Display des AC1144 automatisch der zweite Slave mit der Adresse 0 und kann nun ebenfalls auf eine beliebige Adresse zwischen 1A...31B adressiert werden.

Wichtig:

Beiden Slaves können beliebige A/B Adressen (z. B. 3A/6A oder 9A/25B etc.) zugeordnet werden. Keine Adresse kann doppelt vergeben werden (z. B. 3A/3A oder 9B/9B etc.).

Wiederherstellen des Auslieferungszustands (beide Slaves auf 0 adressieren)

Mit dem Adressiergerät AC1144 wird durch das Schreiben einer 0 auf ID1 des zweiten Slaves (bei Auslieferung ID1=2) durch die interne Software der Auslieferungszustand des Moduls wieder hergestellt.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 darf nicht genutzt werden. * Defaulteinstellung

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

AC5210

8 Eingänge / AS-i Profil 2x S-0.A.E / erweiterter Adressmodus: ja

Datenbit	D0 D1 D2 D3
Eingang 1 2	3 4
Buchse I-1/2	I-1/2	I-2	I-3/4	I-3/4	-4

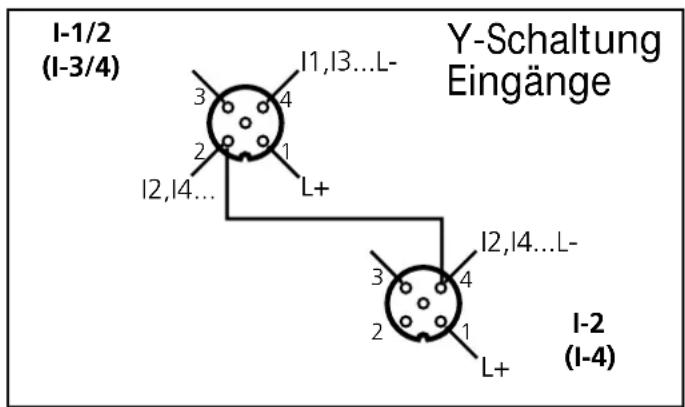

I-1/2 (I-3/4) Y-Schaltung Eingänge I-2 (I-4)

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren mit den M12-Buchsen.

Um die Schutzart IP 67 zu gewährleisten, müssen Sie

• nicht benutzte Buchsen mit Verschlusskappen verschließen (E73004)*, Anzugsdrehmoment 0,6...0,8 Nm.
• die Flachkabelenddichtung (E70413)* montieren, wenn sich das Modul am Ende des Kabelstrangs befindet.

* optional zu bestellen.

Betrieb

Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen.

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED gelb: Eingang geschaltet
• LED PWR grün: AS-i Spannungsversorgung o.k.
- LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
- LED FAULT rot blinkt: Peripheriefehler, z. B. Sensorversorgung überlastet bzw. kurzgeschlossen

Überlast und Kurzschluss der Eingangsversorgung wird dem AS-i Master (Version 2.1 oder höher) als Peripheriefehler signalisiert.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.

Flachkabelausrichtung im Auslieferungszustand

Legen Sie das gelbe Flachkabel sorgfältig in die Profilnut ein.

Montieren Sie das Oberteil.

Verriegeln Sie das Gerät.

Lock the unit.

Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen.

Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entsprechend ein.

Einstellungen am Unterteil

Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Position 1, 2 oder 3 aus.

A = Auslieferungszustand

Einstellungen am Oberteil

Stellen Sie dann am Oberteil die gewählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2).

Verwenden Sie ein Werkzeug, z. B. einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2).

Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z. B. Schraubendreher).

Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca. 15 cm betragen.
