LK1023 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de niveau capacitif électronique
Marque	IFM
Modèle	LK1023
Catégorie	Détecteur de niveau
Principe de mesure	Capacitif, 16 segments de mesure
Longueur de la tige (L)	472 mm (47,2 cm)
Zone de montage (M)	23,0 cm
Longueur d'extension max. (c)	23,0 cm
Alimentation électrique	TBTS / TBTP selon EN 50178, 18-30 V DC
Sorties de commutation	2 sorties : OUT1 (IO-Link) et OUT2
Fonctions de sortie	Hystérésis (Hno/Hnc), Fenêtre (Fno/Fnc)
Protection anti-débordement intégrée	Oui (paramètre [OP])
Interface de communication	IO-Link
Unités de mesure	cm ou inch
Plage de mesure (LK1023)	3,5 à 39,0 cm (selon [SPx]/[FHx])
Offset réglable	0 à 200,0 cm
Indicateurs	Affichage alphanumérique 4 digits, LED pour état des sorties
Montage	Dans cuve métallique ou plastique, respecter distances minimales
Raccordement	Câble 4 fils : BN (L+), WH (OUT2), BK (OUT1), BU (L-)
Matériau de la sonde	Acier inoxydable (pince fournie)
Température de fluide	Jusqu'à 35°C pour fluides aqueux (avec tube isolant au-delà)
Entretien	Nettoyage régulier, vérifier la pince de butée, réinitialiser après maintenance en mode automatique
Réglages usine	LK10xx : [MEdI]=CLW.1, [ou1]=Hno, [ou2]=Hnc ; LK70xx : [MEdI]=Auto
Sécurité	Mise à la terre du boîtier et de la cuve obligatoire
Applications typiques	Contrôle de liquides d'arrosage, lubrifiants, huiles hydrauliques

FOIRE AUX QUESTIONS - LK1023 IFM

Comment installer correctement le détecteur LK1023 ?

Respectez les distances minimales : x≥4,0 cm, u≥1,0 cm, c≤23,0 cm. Montez l'appareil dans la zone de montage M (23,0 cm). Assurez la mise à la terre du capteur et de la cuve via une connexion électrique (section ≥1,5 mm²). Fixez la pince inox fournie pour marquer la hauteur d'installation.

Comment régler la protection anti-débordement (OP) ?

Après installation, sélectionnez [OP] et réglez la distance souhaitée (tableau 12-2 pour les valeurs disponibles). Puis effectuez le réglage [cOP] : maintenez [Set] appuyé jusqu'à l'affichage de [donE]. Assurez-vous que le fluide ne couvre pas la zone OP pendant le réglage.

Que faire en cas d'affichage '[cOP]' ?

L'affichage '[cOP]' indique que la protection anti-débordement doit être réglée. Effectuez la procédure [cOP] comme décrit dans la notice. Si l'opération échoue, vérifiez les distances minimales, nettoyez la sonde et corrigez la position de [OP].

Comment choisir le mode de détection du fluide ?

Via le paramètre [MEdI] : [CLW.1] pour eau et liquides aqueux, [CLW.2] pour liquides aqueux >35°C, [OIL.1] pour huiles à haute constante diélectrique, [OIL.2] pour huiles minérales, [Auto] pour détection automatique (uniquement LK70xx). En cas de doute, utilisez [OIL.2].

Comment nettoyer le capteur ?

Démontez le capteur en respectant la pince de butée. Nettoyez la sonde avec un jet d'eau ou un chiffon doux. Remontez exactement à la même position. Si la protection anti-débordement est désactivée, réinitialisez l'appareil (hors tension puis sous tension).

Que signifie l'erreur [FAIL] lors du réglage [cOP] ?

L'erreur [FAIL] peut provenir d'une couverture de la zone OP par le fluide pendant le réglage, d'encrassement, de distances minimales insuffisantes, ou d'un élément de montage détecté sous OP. Abaissez le niveau, nettoyez la sonde, respectez les consignes de montage et répétez le réglage.

Comment utiliser la fonction offset (OFS) ?

L'offset [OFS] permet de définir la distance entre le fond de la cuve et le bord inférieur de la sonde. Réglez [OFS] avant les seuils de commutation. Par exemple, si la sonde est à 7,0 cm au-dessus du fond, saisissez [OFS]=7,0 cm. L'affichage et les seuils se réfèrent alors au fond de la cuve.

Quelles sont les distances minimales à respecter pour le montage ?

Pour le LK1023 avec [MEdI]=OIL.2 : distance au bord de cuve x=4,0 cm, distance au fond u=1,0 cm, distance sous l'objet de montage y=6,5 cm, distance latérale v=4,5 cm, w=6,0 cm. Consultez le tableau 6-2 pour les autres réglages.

Comment paramétrer les sorties de commutation ?

Pour OUT1 : sélectionnez [ou1] et choisissez [Hno], [Hnc], [Fno] ou [Fnc]. Réglez [SP1] (seuil haut) et [rP1] (seuil bas) pour l'hystérésis, ou [FH1] et [FL1] pour la fenêtre. Pour OUT2, utilisez [ou2], [SP2]/[rP2] ou [FH2]/[FL2]. Des temporisations [dSx] et [drx] sont disponibles.

Que faire en cas de court-circuit sur une sortie ?

Si l'affichage clignote [SC1] (OUT1) ou [SC2] (OUT2) avec la LED correspondante, éliminez le court-circuit. Vérifiez le câblage et l'isolation. Après suppression, l'appareil reprend son fonctionnement normal.

MODE D'EMPLOI LK1023 IFM

Notice d'utilisation
Capteur de niveau électronique

LK10xx

LK70xx

FR

Contenu

1 Remarques préliminaires 4
1.1 Symboles utilisés 4
2 Consignes de sécurité 4
3 Fonctionnement et caractéristiques 6
3.1 Applications 6
3.2 Restriction de l'application 6
4 Introduction rapide 7
4.1 Example de configuration 1 7
4.2 Exemple de configuration 2 8
5 Fonctions 9
5.1 Principe de mesure 9
5.2 Principe de fonctionnement / caractéristiques de l'appareil 9

5.2.1 Modes de fonctionnement 10
5.2.2 Remarques sur la protection intégrée anti-debordement 10

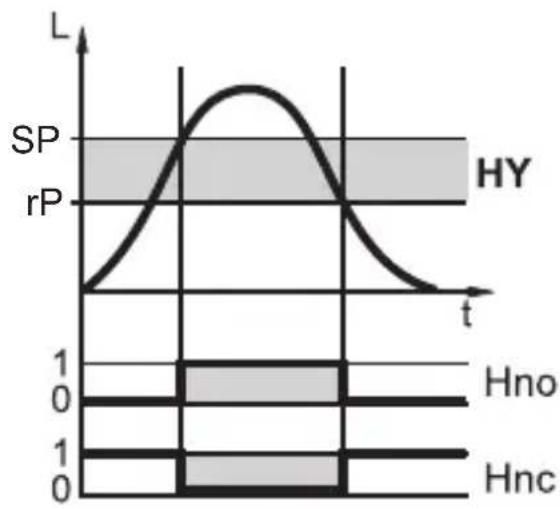

5.2.3 Fonctions d'affichage et de commutation 11
5.2.4 Offset pour l'affichage du niveau réel de la cuve 12
5.2.5 Etat definite en cas de defaulted 12
5.2.6 Fonctionnalité IO-Link 12

6 Montage. 13

6.1 Notices de montage pour le fonctionnement avec la protection anti-debordement 14
6.2 Notices de montage pour le fonctionnement sans protection anti-debordement 15

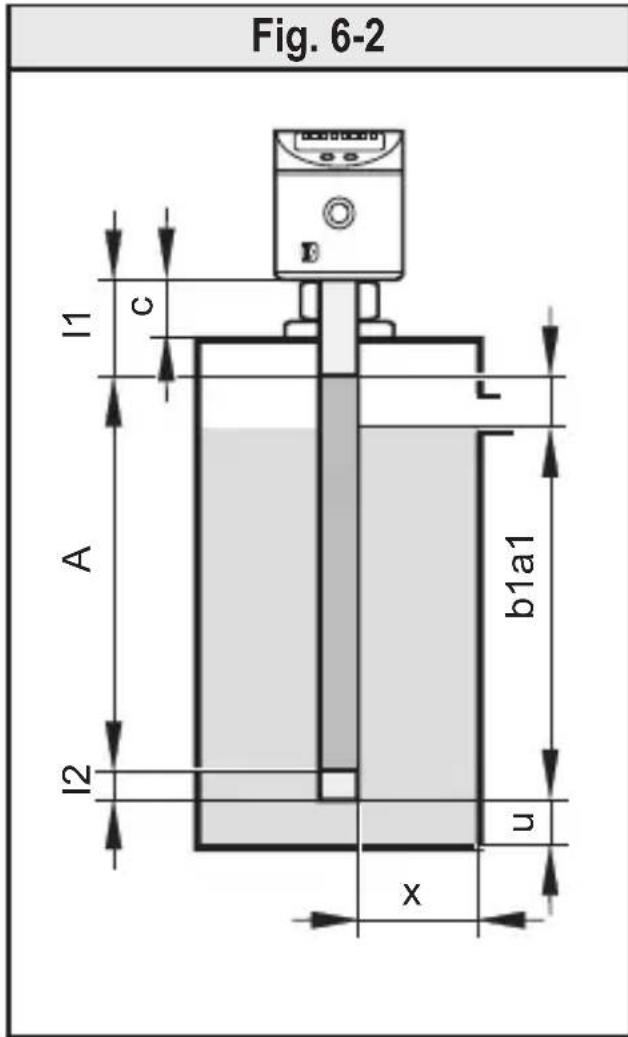

6.2.1 Montage dans la zone inactive 15

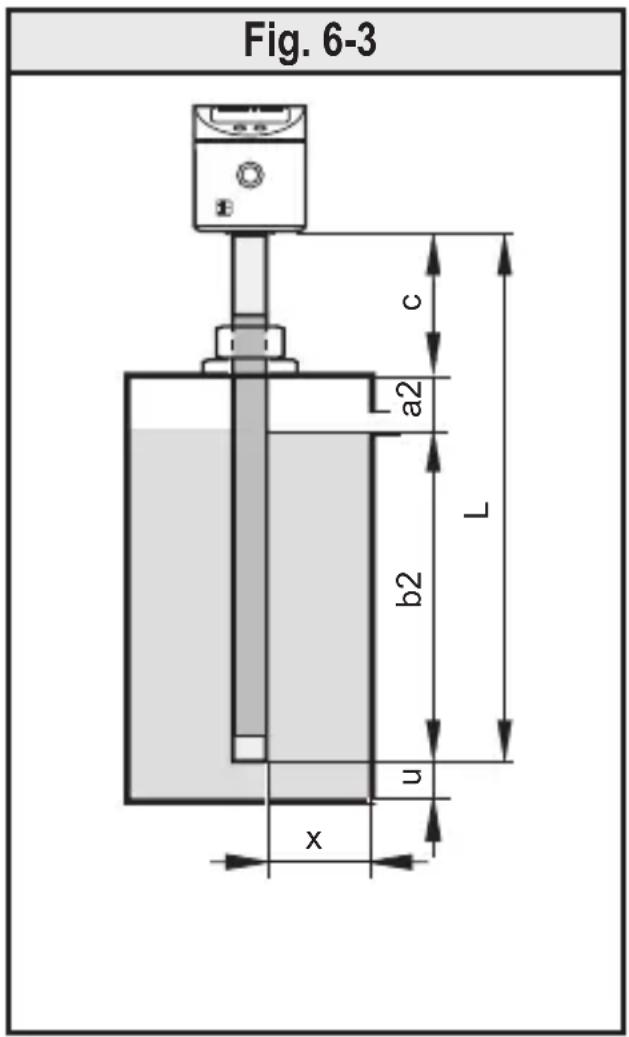

6.2.2 Montage dans la zone active A de la tige de sonde 16

6.3Autres remarques sur le montage 17
6.3.1 Marquage de la hauteur d'installation 17

7 Raccordement electrique 18
8 Elements de service et de visualisation 19
9 Menu 20

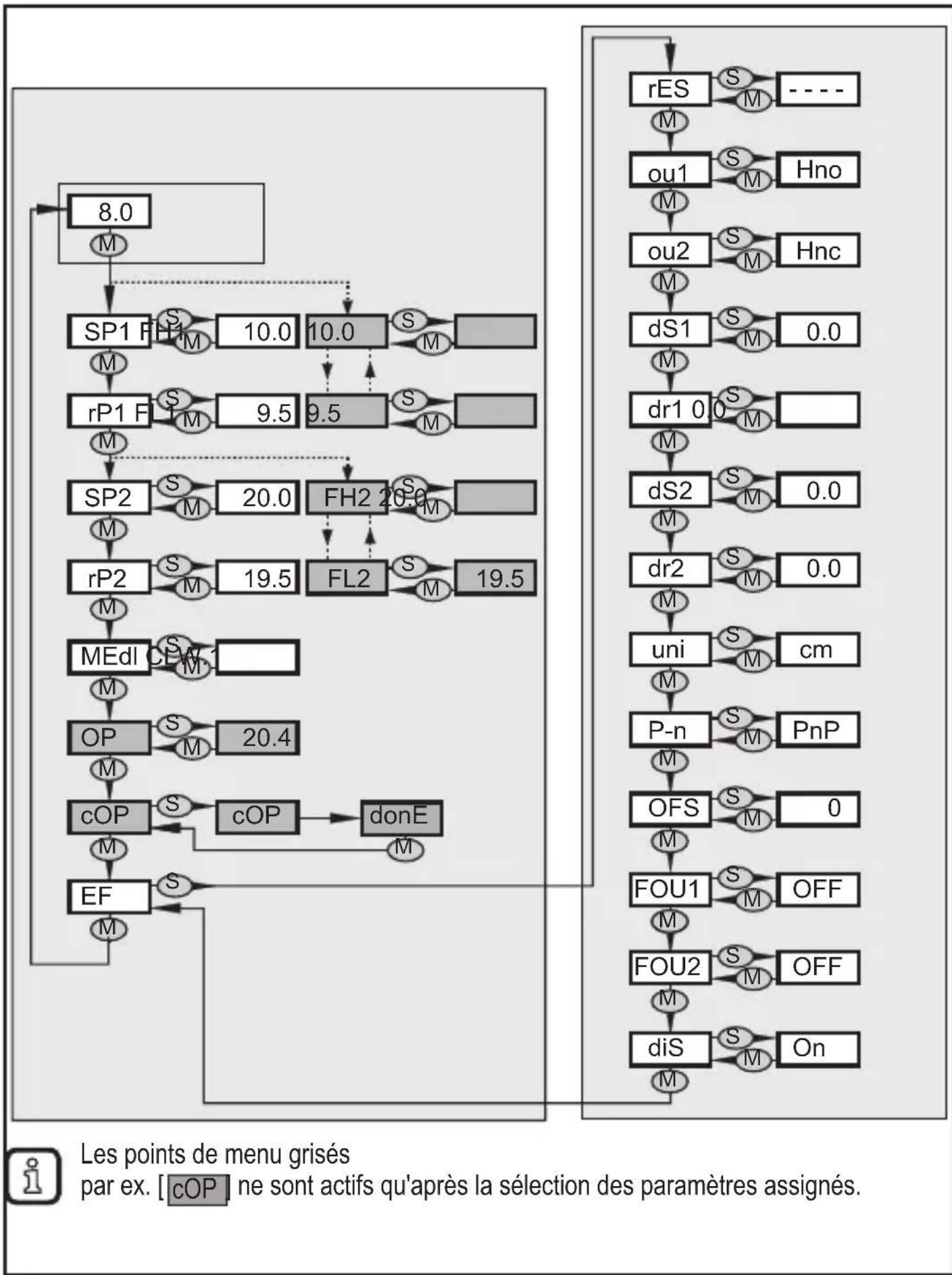

9.1 Structure de menu 20
10 Paramétrage 21

10.1 Paramétrage général 21
10.2 Reglages de base 22

10.2.1 Régler l'unité de mesure [uni] 22
10.2.2 Régler l'offset [OFS] 22
10.2.3 Régler le fluide [MEdl] 23
10.2.4 Régler la protection anti-debordement [OP] 23
10.2.5 Régler la protection anti-debordement [cOP] 24

10.3 Reglage des signaux de sorties 25

10.3.1 Régler la fonction sortie [oux] pour OUTx 25
10.3.2 Définir les limites de commutation [SPx]/[rPx] (fonction hysteresis).26
10.3.3 Définir les limites de commutation [FHx]/[FLx] (fonction fenêtre)....26
10.3.4 Régler la temporisation de commutation [dSx] pour les sorties de commutation 26
10.3.5 Régler la temporisation au déclenchement [drx] 26
10.3.6 Définir la logique de commutation [P-n] 26
10.3.7 Comportement des sorties en cas de défaut [FOUx] 27
10.3.8 Configuration de l'afficheur [diS] 27
10.3.9 Remetre tous les parametes au réglage usine [rES] 27

11 Remarques sur le paramétrage via IO-Link 28
12 Fonctionnement 29

12.1 Affichages de fonctionnement 29
12.2 Lire les valeurs de paramètres régliées 29
12.3 Messages d'erreur 30
12.4 Comportement de la sortie en différents modes de fonctionnement 31

13Données techniques 31

13.1 Valeurs de réglage [OFS] 31

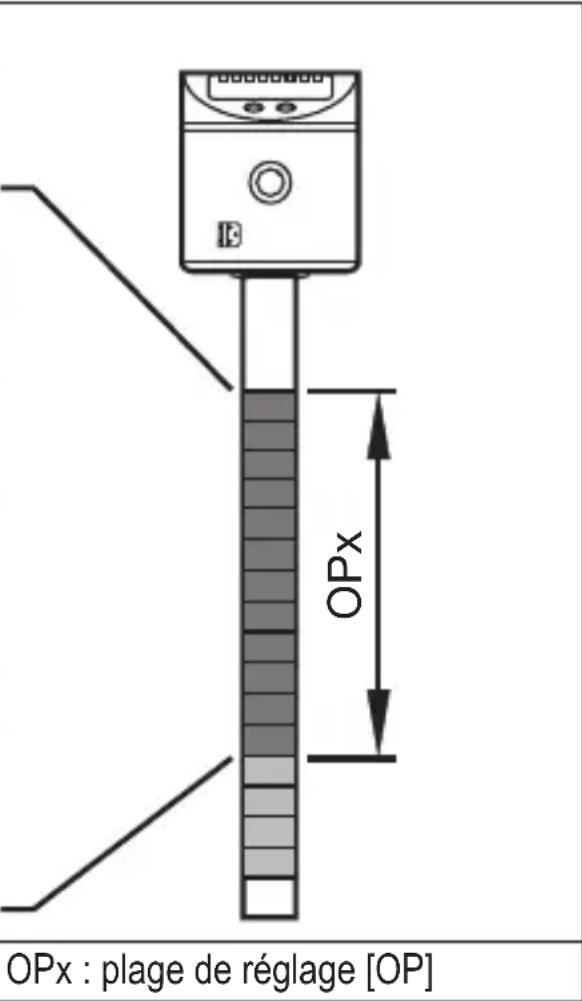

13.2 Valeurs de réglage [OP] 32
13.3 Aide au calcul [OP] 32

13.3.1 Réglage "à partir du haut" 33

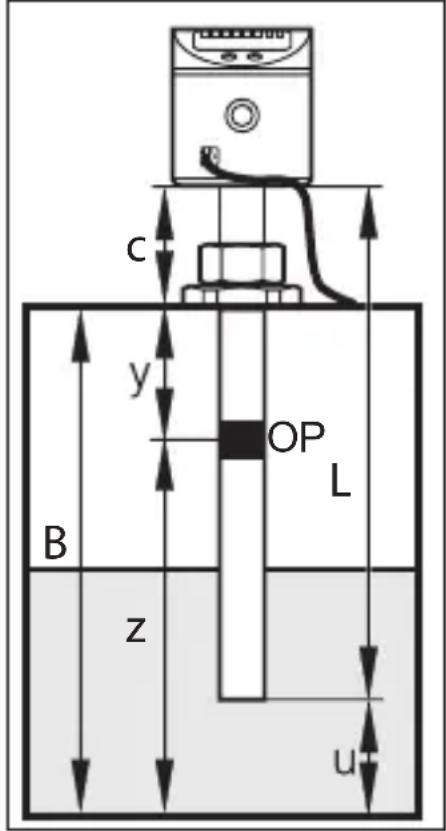

13.3.2 Reglage "a partir du bas" 33

13.4 Plages de réglage [SPx] / [FHx] et [rPx] / [FLx] 34

14 Entretien / nettoyage / changement de fluide 34
14.1 Consignes de maintenance pour le fonctionnement sans protection anti-débordement 35

15 Reglage usine. 36
16 Applications. 37

16.1Système hydraulique 37
16.2 Système de pompage 38
16.3 Cuves de stockage et bacs de releavage 39

1 Remarques préliminaires

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système. - La sécurité du système est sous la responsabilité de l'installateur du système. - L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ Fonctionnement et caractéristiques).

Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des cables contre l'endomagement.
- L'appareil est conforme à la norme EN 61000-6-4. L'appareil peut cause des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisteur doit pouvoir un remède approprié.

3 Fonctionnement et caractéristiques

3.1 Applications

L'appareil a eté concu pour satisfaire notamment aux exigences des applications en machines-outsils. Il est particulièrement approprié pour contrôler des liquides d'arrosage et de lubrification (émulsions même charges) ainsi que des huiles de coupe et hydrauliques.

3.2 Restriction de l'application

• L'appareil n'est pas approprié pour :

• acides et bases
  -zones aseptiques et humides

• fluids à forte conductivité et adhérents (par ex. colle, shampoing)
• fluids pulverulents, matieres en vrac

• l'emploi sur des rectifieuses (risque élevé de formation de dépôts).

• Une mousse de forte conductivité est peut-être détectée comme niveau :
  Tester le fonctionnement correct sur l'application réelle.

• En cas d'emploi dans des fluides aqueux avec des températures >35°C , monter l'appareil dans un tube isolant thermique ( → Accessoires).
• Pour le cas de détction automatique du fluide (→ 5.2.1) : Pour les fluides très hétérogenes, formant des couches séparées (par ex. une couche d'huile sur de l'eau) la préconisation suivante s'applique:
  Tester le fonctionnement correct sur l'application reelle.

4 Introduction rapide

Pour la plupart des applications, les exemples de configuration décrits dans ce qui suit facilitent une mise en service rapide. Les distances minimales indiquées s'appliquent exclusivement au cas décrit respectif.

4.1 Exemple de configuration 1

Appareil utilisé: LK1022 (longueur de la tige L = 264 mm)
Fluide à détector: huile minérale
Mode de fonctionnement : sélection manuelle du fluide avec protection an- tiDébordement (réglage usine LK10xx) (→ 5.2.1)
Environnement de montage :	cuve métallique, montage voir Fig. 4-1

Installer l'appareil.
Respecter les distances (x), (u) et (c):

x : min. 4,0 cm

u : min. 1,0 cm

c : max. 14,0 cm

• Mettre le capteur et la cuve à la terre via une connexion électrique (→ 7) . Respecter l'ordre du paramétrage :

• [MEdI] = [OIL.2] (→ 10.2.3)

• [OFS] = (u); par ex. (u) = 2,0 cm ( → 5.2.4)
• [OP]: Régler la protection anti-debordement OP à une distance (y) supérieure à 4,5 cm en dessous de l'objet de montage.

En cas de distances (y) inférieures à 4,5 cm, des dysfonctionnements et messages d'erreurs pendant l'opération de réglage [cOP] sont possibles.

Incréments et plage de réglage: (→ 13.2)

Aide au calcul pour [OP] : (→ 13.3)

Fig. 4-1

Régler la protection anti-debordement OP avec [cOP] (→ 10.2.5)

L'appareil est opérationnel.

En cas de besoin effectuer d'autres réglages.
Vérifier le bon fonctionnement de l'appareil.

4.2 Exemple de configuration 2

Appareil utilisé : LK7023 (en réglage usine) ; longueur de la tige L = 472 mm

Fluide à détecter : liquide d'arrosage et de lubrification

Mode de fonctionnement : détraction automatique du fluide (réglage usine LK70xx) (→ 5.2.1)

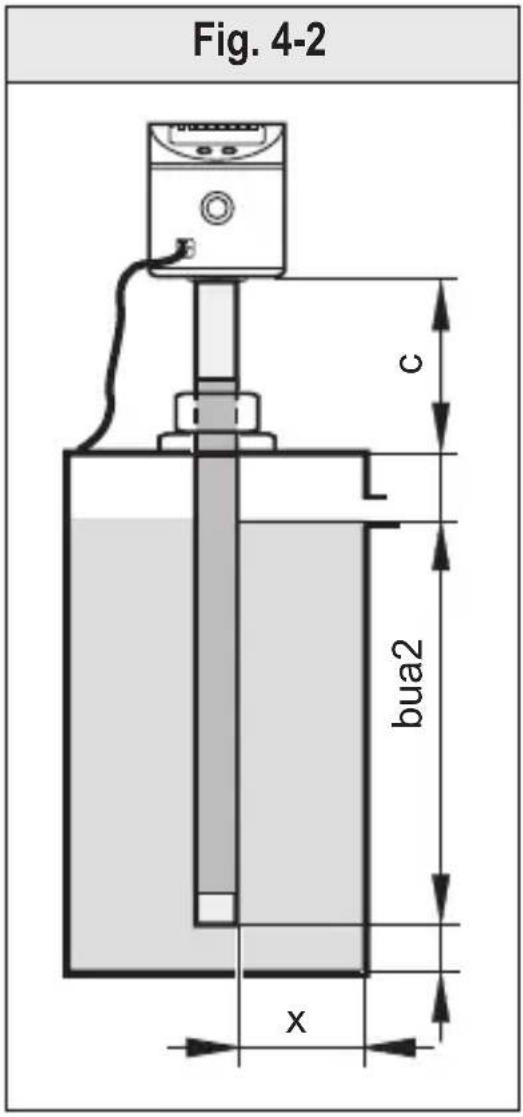

Environnement de montage : cuve métallique, montage voir Fig. 4-2

Installer l'appareil.
Respecter les distances (x), (u) et (c):

x : min. 4,0 cm

u : min. 1,0 cm

c : max. 23,0 cm

• Mettre le capteur et la cuve à la terre via une connexion électrique (→ 7) .
  Respecter le niveau max.admissible (b).

Entre le niveau max. (b) et l'élément de montage, il faut respecter une distance (a2) supérieure à 5,0 cm.

Respecter l'ordre du paramétrage :

• [MEdl] = [Auto] (→ 10.2.3)
• [OFS] = (u), par ex. (u) = 1,0 cm ( → 5.2.4)
• [SP1] = Régler un seuil de commutation à une distance (a2) supérieure à 5,0 cm en dessous de l'élement de montage.

L'increment régiable 0,5 mm.

Le seul de commutation [SP1] sert de protection anti-debordement (désac-tiver la pompe, fermer le conduit d'arrivée, ...).

L'appareil doit être réinitialisé :
Mise hors tension et ensuite de nouveau sous tension.

L'appareil est opérationnel.

En cas de besoin effectuer d'autres réglages.
Vérifier le bon fonctionnement de l'appareil.

5 Fonctions

5.1 Principe de mesure

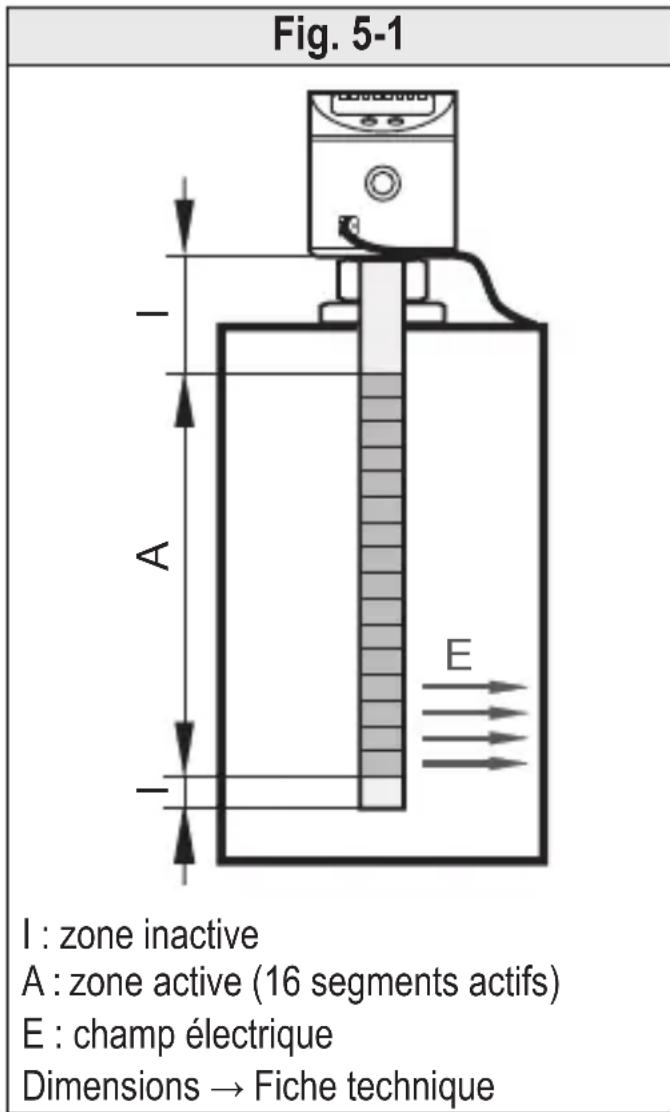

Le capteur détecte le niveau selon le principe de mesure capacitatif :

• Un champ électrique (E) est génére et influencé par le fluide à détecter. Ce changement du champ donne un signal de mesure qui est évalué de façon électronique.
• La constante dielectrique du fluide est déterminante pour sa détction. Des fluides avec une haute constante dielectrique (par ex. eau) causent un fort signal de mesure, des fluides avec uneasse constante dielectrique (par ex.huile) un signal plus faible.
• La zone de mesure active de la sonde dispose de 16 segments de mesure capacitifs. Ils générent des signaux de mesure qui dépendent du degré de couverture.

5.2 Principe de fonctionnement / caractéristiques de l'appareil L'appareil peut être utilisé et monté indifféremment dans des cuves de tailles différentes.

2 sorties sont disponibles. Elles peuvent etre parametrees independament l'une de l'autre.

OUT1 signal de commutation pour valeur limite pour le niveau / IO-Link

OUT2 signal de commutation pour la valeur limite du niveau

Pour l'adaptation à l'application présente, selectionner le mode de fonctionnement nécessaire.

5.2.1 Modes de fonctionnement

1. Sélection manuelle du fluide avec protection anti-debordement (réglage usine LK10xx)

Recommandé!Fiabilité opérationnelle maximale！

Le fluide à détector est régle manuelle [MEdl]. De plus, une protection intégrée et indépendante anti-debordement est disponible.

2. Sélection manuelle du fluide sans protection anti-debordement Fiabilité opérationnelle moyenne!

Le fluide à détector est régle manuelle comme décrit sous 1. Cependant, la protection anti-debordement est désactivée. Ainsi, aucun réglage n'est nécessaire.

3. Détction automatique du fluide (réglage usine LK70xx) Fiabilité opérationnelle minimale!

Chaque fois l'appareil est mis tension, il se règle automatiquement sur le fluide et l'environnement de montage.

Avec la détction automatique du fluide, la protection anti-debordement n'est pas disponible!

La détction automatique du fluide ne peut fonctionner correctement que sous certaines conditions (par ex. respect de specifications de montage, restrictions de fonctionnement et de maintenance).

5.2.2 Remarques sur la protection intégrée anti-debordement

Avec le paramètre [OP] (OP = overflow prevention), l'un des segments de mesure supérieurs est défini comme protection intégrée anti-debordement.

• Si la protection anti-debordement OP est activée, il faut effectuer un réglage suivant l'installation [cOP]. Sinon, l'appareil ne passé pas à la disponibilité; [3]est affché (→ 12.1) .
• La protection anti-debordement OP peut être désactivée ([OP] = [OFF]).

La désactivation de la protection anti-debordement OP peut limiter la fiabilité opérationnelle. Pour un fonctionnement optimal et une fiabilité opérationnelle maximale, il est conseilé de ne pas désactiver la protection anti-debordement OP!

• La protection anti-debordement OP est la limite maximale de l'etendue de mesure. Les seuils de commutation [SPx] / [FHx] sont toujours en dessous de [OP]!
• La protection anti-debordement OP n'est pas assignée à une sortie séparée! Elle offre une protection supplémentaire et ne déclenché une opération de commutation que si pour un niveau augmentant, une des sorties, ou les deux sorties, n'ont pas commuté bien que le seuil de commutation correspondant ait été atteint (par ex. en raison de dysfonctionnements relatifs à l'application).
• Typiquement, la protection anti-debordement OP répond déjà quand le segment de mesure sélectionné est atteint (quelques mm avant la valeur OP réglee).
• La réponse de la protection anti-debordement OP se fait immédiatement et sans temporisation. Les temporisations régles (p.ex. d'un seul de commutation directement en dessous) n'ont pas d'effet sur la protection anti-debordement OP.
• La response de la protection anti-debordement OP est indiquée sur l'afficheur ("Full" et l'indication du niveau actuel permutent toutes les secondes).

5.2.3 Fonctions d'affichage et de commutation

L'appareil affiche le niveau actuel, en cm ou inch. L'unité d'affichage est déterminée par le paramétrage. L'unité de mesure régée et l'état de commutation des sorties sont indiqués par des LED.

L'appareil signale à l'aide de deux sorties de commutation (OUT1, OUT2) que les valeurs limites régles sont dépassées ou que le niveau est inférieur à la valeur limite réglée. Les sorties de commutation peuvent être paramétrées.

• Fonction hysteresis / normalement ouvert (Fig. 5-2): [oux] = [Hno].
• Fonction hysteresis / normalement fermé (Fig. 5-2): [oux] = [Hnc].

D'abord le seuil d'enclenchement [SPx] est régle, ensuite le seuil de déclenchement [rPx] avec la différence souhaitée.

L'hystérisis pour la protection anti-debordement OP est fixe.

• Fonction fenêtre / normalement ouvert (Fig. 5-3): [oux] = [Fno].
• Fonction fenêtre / normalement fermé (Fig. 5-3): [oux] = [Fnc].

La largeur de la fenêtre peut être réglée par la différence entre [FHx] et [FLx]. [FHx] = valeur supérieure, [FLx] = valeur inférieure.

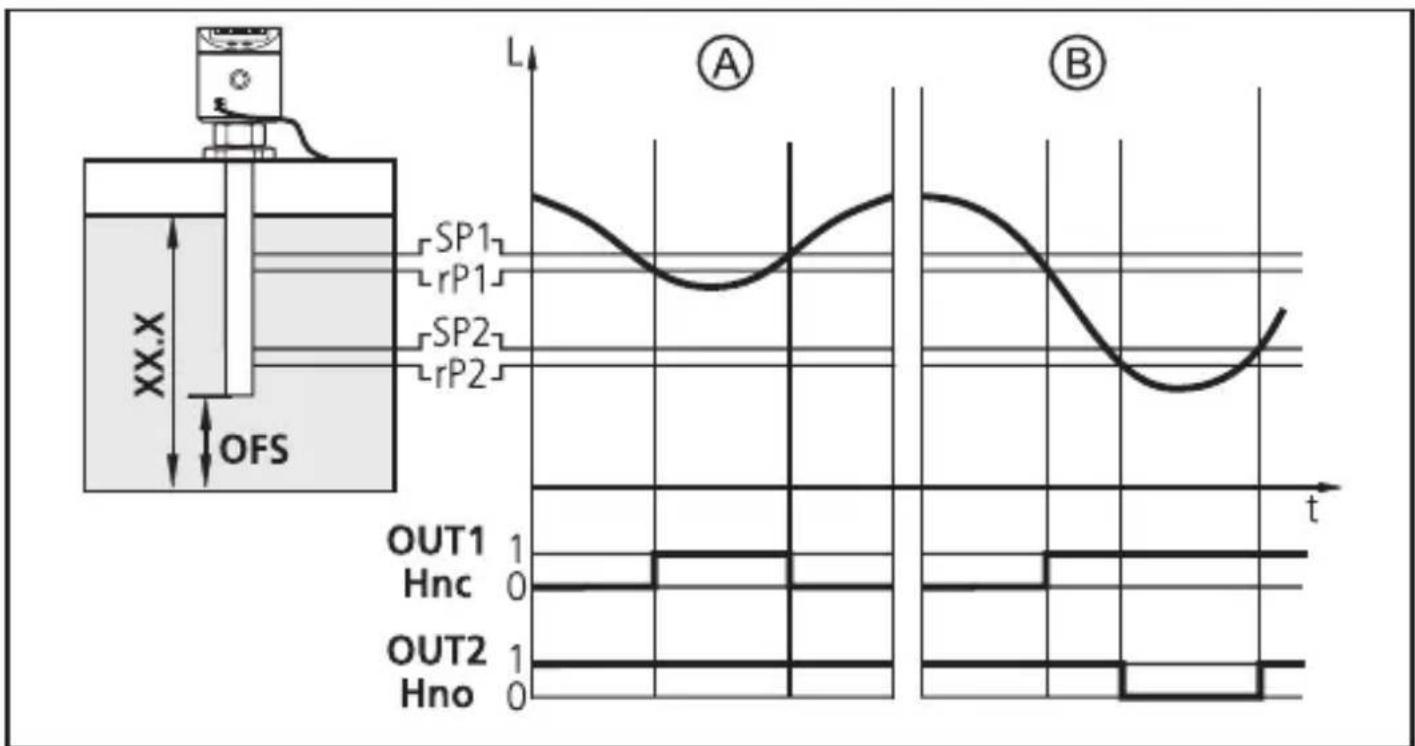

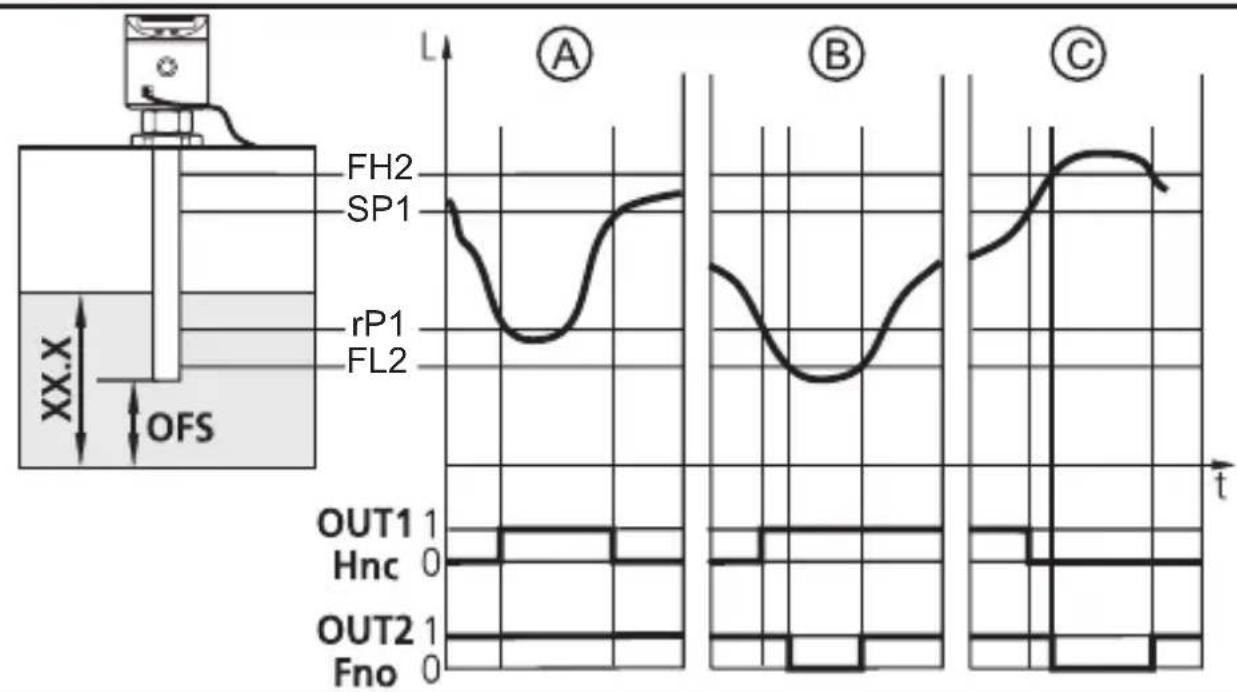

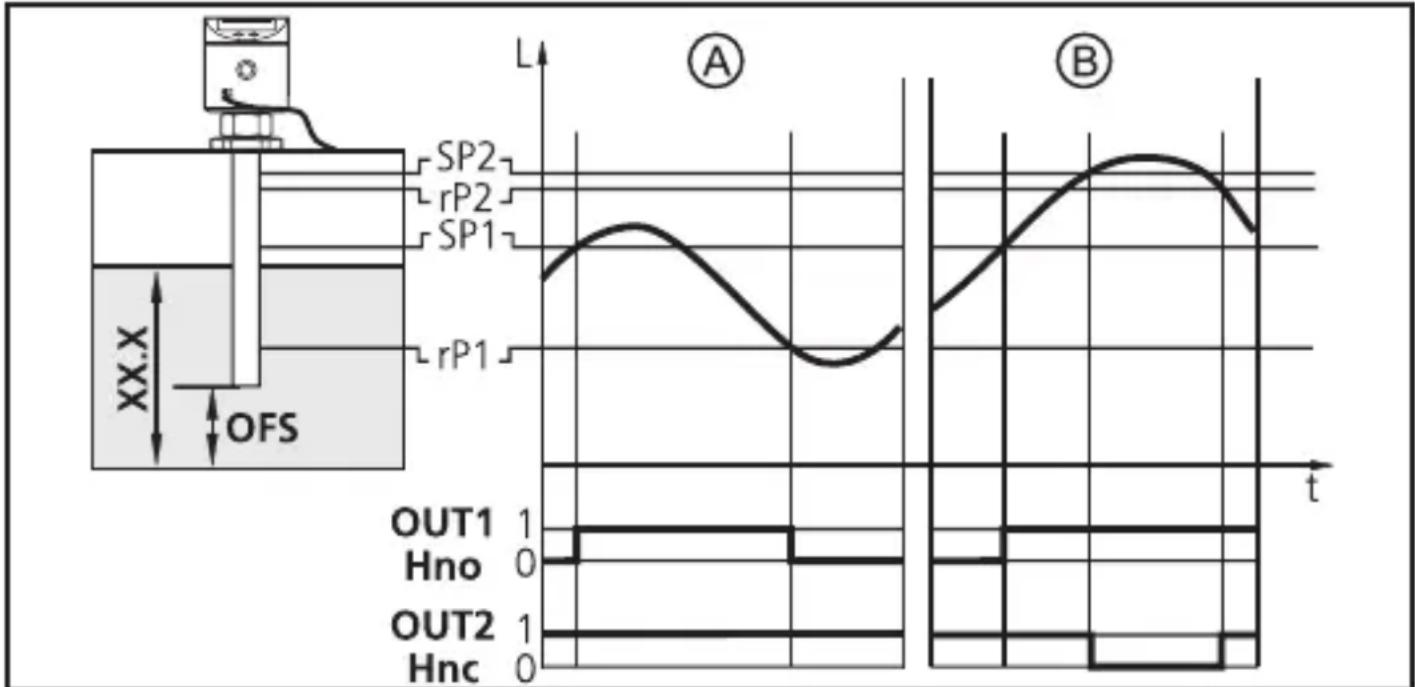

Fig. 5-2 Fig. 5-3

L: niveau
HY: hysteresis

FE: fenêtre

5.2.4 Offset pour l'affichage du niveau réel de la cuve

La distance entre le fond de la cuve et le bord inférieur de la sonde peut etre saisie comme valeur d'offset [OFS]. Ainsi, l'affichage et les seuils de commutation se referent au niveau reel (point de reference = fond de la cuve).

Pour [OFS] = [0]: Le bord inférieur de la sonde sert de referencia.

L'offset régle se refère seulement à l'affichage sur l'appareil. Il n'a pas d'effet sur la valeur process transmise par IO-Link. Cependant, le paramètre OFS est transmis correctement via IO-Link et peut ainsi être pris en compte. Plus d'informations (→ 5.2.6) .

5.2.5 Etat défini en cas de défaut

Pour chacune des sorties un etat en cas de defaut peutetre definite. Si un defaut de l'appareil est detecté ou si la qualité du signal tombe en dessous d'une valeur minimale,les sorties passent a un etat definite.Le comportement des sorties en cas de defaut est régiable à l'aide des paramétres [FOU1],[FOU2] (→ 10.3.7)

5.2.6 Fonctionnalité IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic.

De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

6 Montage

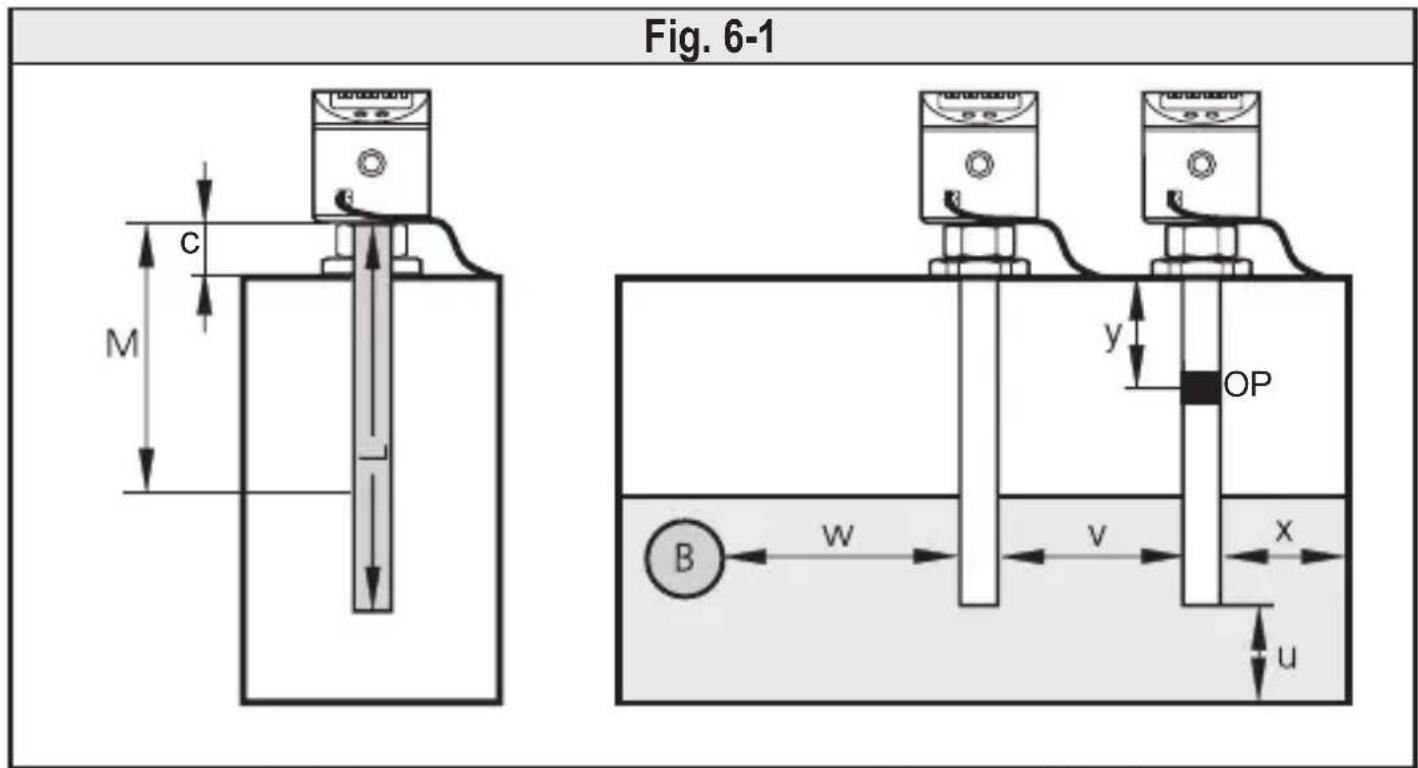

L: longueur de la tige
M: zone pour les éléments de montage
c: longueur d'extension maximale
u ... y: distances minimales
OP: protection anti-debordement
B: objet métallique dans la cuve

Tab. 6-1
	LKx022 LKx023 LKx024
	[cm] [inch] [cm] [inch] [cm] [inch]
L (longueur de la tige) 26,4	10,4 47,2	18,6 72,8	28,7
M (zone de montage)	14,0 5,5	23,0 9,1	36,0 14,2
c (longueur d'extension max.)*

• Valable pour le montage selon l'illustration (l'épaisseur du couvercle de la cuve n'est pas pris en compte ;
  I'lement de montage ne depasse pas sur l'intérieur de la cuve).
  Sinon, prendre en compte la zone de montage M.

6.1 Notices de montage pour le fonctionnement avec la protection anti-debordement

Il est permitted de fixer les éléments de montage dans la zone de montage (M) (Fig. 6-1).

Respecter la longueur d'extension max. admissible (c) selon Tab. 6-1.
Respecter les distances minimales selon Fig. 6-1 et Tab. 6-2.
Respecter les remarques sur la protection intégrée anti-debordement OP!

La protection anti-debordement OP doit :

1. être située en dessous de l'objet de montage.
2. être régée à une distance minimale (y) entre le bord inférieur de l'objet de montage et la valeur OP.

La distance minimale est mesurée entre le bord inférieur de l'objet de montage et la valeur OP.

Tab. 6-2
	MEdI = CLW.1 MEdI		= CLW.2, OIL.1 MEdI = OIL.2
	[cm] [inch] [cm] [inch]		[cm] [inch]
x 2,0 0,8 3,0	1,2 4,0 1,6
u 1,0 0,4 1,0	0,4 1,0 0,4
y (LKx022) 2	5 1,0 3,5 1,4	4,5 1,8
y (LKx023) 4	5 1,8 5,5 2,2	6,5 2,6
y (LKx024) 6	0 2,4 7,0 2,8	8,0 3,2
v 4,5 1,8 4,5	1,8 4,5 1,8
w 4,0 1,6 5,0	2,0 6,0 2,4

Aide au calcul pour [OP] : (→ 13.3)

6.2 Notices de montage pour le fonctionnement sans protection anti-debordement

[ \text{[MEdl]} = [\text{Auto}] \text{ ou } [\text{OP}] = [\text{OFF}] \text{ (Protection anti-debordement OP désactivée!)} ]

6.2.1 Montage dans la zone inactive

Entre le niveau maximal (b1) et la zone inactive (l1), il faut respecter la distance minimale (a2) (voir Fig. 6-2 et Tab.6-3)!

Fixer l'appareil à l'aide d' éléments de montage dans la zone inactive (I1). La longueur d'extension (c) ne doit pas être plus grande que (I1) (voir Tab. 6-3).
Assurer que le niveau maximal (b1) ne peut pas etre dépasse après le montage (voir Tab.6-3).
Prendre en compte d'autres distances minimales selon Tab. 6-4.

11 / 12 : zones inactives

A:zone active

a1: distance minimales de la zone inactive (I1) au niveau maximal (b1)
b1 : niveau max. à partir du bas du capteur (sans offset)
c:longueur d'extension (longueur d'extension max.Tab.6-1)

Tab. 6-3
	LKx022 LKx023 LKx024
	[cm] [inch]	[cm]	[inch]	[cm]	[inch]
11	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Montage dans la zone active A de la tige de sonde

Entre le niveau maximal (b2) et l'objet de montage, il faut respecter la distance minimale (a2) (voir Fig. 6-3 et Tab.6-4)!

Fixer des éléments de montage dans la zone de montage (M) (Fig. 6-1). Respecter la longueur d'extension maximale (c) (voir Tab.6-1).
Assurer que le niveau maximal (b2) ne peut pas etre dépasse après le montage:
(b2) = (L) - (c) - (a2) (sans offset)
Prendre en compte d'autres distances minimales selon Tab. 6-4.

c:longueur d'extension (longueur d'extension max.Tab.6-1)

a2: distance minimale de l'élément de montage au niveau maximal (b2)
b2 : niveau max. à partir du bas du capteur

Tab. 6-4
	MEdI = CLW.1 MEdI = CLW.2, OIL.1 MEdI = OIL.2 / Auto
	[cm] [inch] [cm] [inch] [cm] [inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LKx022)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LKx023)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

^*)→ Fig. 6-1.

En cas de détention automatique du fluide [MEdl] = [Auto] ou de protection anti-debordement désactivée [OP] = [OFF], le capteur se réinitialise automatiquement chaque fois qu'il est mis sous tension et s'adapte au fluide et à l'environnement de montage. La zone active / l'endetue de mesure ne doit pas être complètement couverte par le fluide! Ceci est garantie par les distances minimales indiquées. Des distances insuffisantes peuvent entraîner des désactivations et des dysfonctionnements!

6.3 Autres remarques sur le montage

• En cas de montage dans des tuyaux plastiques / cuves plastiques, le diamètre interieur (du tuyau) doit être min. 12,0 cm (4,8 inch). Installer le capteur au centre.
• En cas de montage dans des tuyaux métalliques, le diamètre interieur du tuyau (d) doit être au moins de :

6.3.1 Marquage de la hauteur d'installation

Fixer la hauteur d'installation reglee a l'aide de la pince pour tuyau en acier inox fournie.

Si le détecteur est enlevé de la fixation pour des travaux d'entretien, la pince sert de butée lors du remontage. De ce fait, un déréglage non intentionnel du capteur est exclu. Ceci est notamment nécessaire pour le bon fonctionnement de la protection anti-debordement OP.

Fixer la pince pour tuyau en acier inox fournie à l'aide d'une tenaille usuelle.

Assurer le bon positionnement de la pince.
Le démontage de la pince entrainera sa destruction.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Couleurs des fils conducteurs		2 1 3 4	1 BN L+ 2 WH OUT2 4 BK OUT1 3 BU L-
BK noir
BN brun
BU bleu
WH blanc
			OUT1: sortie de commutation / IO-Link OUT2: sortie de commutation Couleurs selon DIN EN 60947-5-2
Exemples de raccordement
2 x commutation positive 2 x commutation négative
1 BN L+ 2 WH L+ 4 BK L 2 OUT2 3 BU L-			1 BN L+ 2 WH L+ 4 BK L 2 OUT2 3 BU L-

Pour assurer un bon fonctionnement, le boîtier du capteur doit être relié electriquement à l'électrode de masse (mise à la terre).

Pour ce faire, utiliser la connexion boîtier (voir scéma) ainsi qu'un cable court avec une section de 1,5mm² minimum.

En cas d'utilisation de cuves métalliques, la paroi de la cuve sert d'électrode de masse.

En cas d'utilisation de cuves plastiques, une electrode de masse doit être installée, par ex. une tôle métallique dans la cuve, parallèle à la sonde.

Respecter les distances minimales à la sonde.

8 Éléments de service et de visualisation

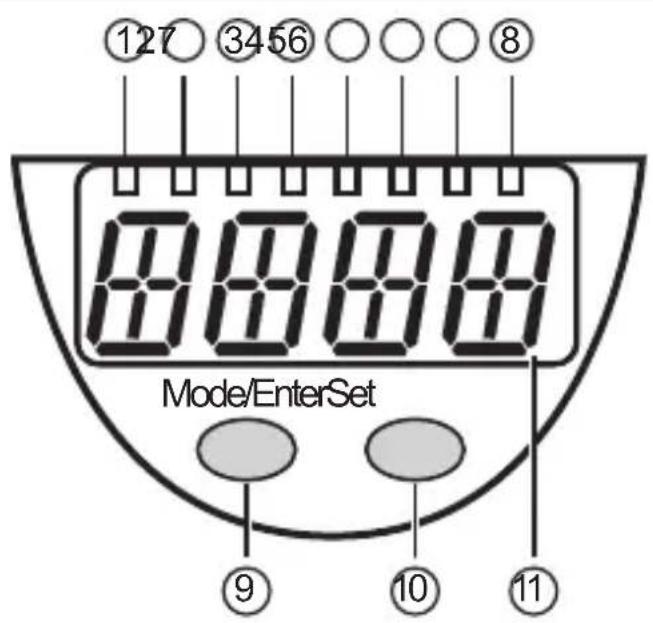

1 à 8 : LED indicatrices

LED 1 indication en cm

LED 2 indication en inch

LED 3 - 6 non utilisées

LED 7 état de commutation OUT2 (allumée si la sortie 2 est commutée)

LED 8 état de commutation OUT1 (allumée si la sortie 1 est commutée)

9: Bouton [Mode/Enter]

- sélection des paramètres et confirmation des valeurs de paramètres

10: Bouton [Set]

- réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

11: Affichage alphanumeric, 4 digits

- affichage du niveau actuel - affichage des paramètres et valeurs de paramètres - affichage de fonctionnement et de défauts

9 Menu

9.1 Structure de menu

10 Paramétrage

10.1 Paramétrage général

1	Mode/EnterSet	SP1	Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaïté soit affché. Pour la sélection de paramètres dans le menu étendu (niveau de menu 2): Sélectionner [EF] et appuyer brièvement sur [Set].
2	Mode/EnterSet	100 ↓ 140	Appuyer sur [Set] et le maintainir appuyé. > La valeur de paramètre actuelle clignote pendant 5 s. > La valeur est augmentée* (pas à pas en appuyant sur le bouton plusieurs fois ou en continu en le maintainant appuyé).
3	Mode/EnterSet	SP1	Appuyer brièvement sur [Mode/Enter] (= confirmation). > Le paramètre est indiqué de nouveau; la nouvelle valeur de paramètre réglée devient effective.
4	Changer d'autres paramètres: • Reconc numerator par l'étape 1.		Terminer le paramétrage: • Attendre 30 s ou appuyer sur [Mode/Enter] et maintainir. • La valeur mesurée actuelle est indiquée. • Lâcher [Mode/Enter], • le paramétrage est terminé.

*Réduire la valeur du paramètre : Laisser l'affichage aller jusqu'à la valeur de réglage maximum.
Ensuite, le cycle recommence à la valeur de réglage minimum.

Timeout: Si lors de la programmationaucunbouton n'estappuyépendant30s,l'appareilretourneau mode de fonctionnement normal sans modification des valeurs(exception:cOP).

Verrouiller / déverrouiller : L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle (réglage usine : non verrouillé).

S'assurer que l'appareil est en mode de fonctionnement normal.

Pour verrouiller :

Appuyer sur les deux boutons simultanement pendant 10 s.

[Loc] est affché.

Pour déverrouiller :

Appuyer sur les deux boutons simultanement pendant 10 s.

[uLoc] est affché.

L'appareil peut êtreprogrammé avant ou après l'installation.

Exception : Pour le réglage de la protection anti-debordement [cOP] l'appareil doit être installé dans la cuve.

10.2 Réglages de base

Plages de réglage de tous les paramètres : (→ 13)

Réglages usine de tous les paramètres : (→ 15)

10.2.1 Régler l'unité de mesure [uni]

Entrer [uni] avant d'entrée les valeurs pour SPx, rPx, OP ou OFS.

Ceci prévient de mauvais réglages non intentionnels!

Sélectionner [uni].
Définir l'unité de mesure : [cm], [inch].

uni

10.2.2 Régler l'offset [OFS]

La distance entre le fond de la cuve et le bord inférieur de la sonde peut etre saisie comme valeur d'offset (→ 5.2.4)

Régler [OFS] avant d'entrée les valeurs pour SPx, rPx ou OP.

Ceci prévient de mauvais réglages non intentionnels!

Sélectionner [OFS].
Régler la valeur pour l'offset. Prendre en compte l'unité de mesure [uni] régée.

OFS

10.2.3 Régler le fluide [MEdl]

► Sélectionner [MEdl] et régler la sensibilité correspondante : [CLW.1] = eau, fluides aqueux, liquides de lubrication [CLW.2] = eau, fluides aqueux, liquides de lubrication pour les températures > 35 °C (utilisation dans un tube isolant thermique) [OIL.1] = huiles avec une haute constante diélectrique (par ex. des huiles synthétiques spécifique) [OIL.2] = huiles avec uneasse constante diélectrique (par ex. huiles minérales) [Auto] = détention automatique du fluide

MEdl

Pour des huiles, selectionner le réglage [OIL.2] en cas de doute.
Tester le fonctionnement correct sur l'application réelle!

Avec les réglages [CLW.1] et [CLW.2], des dépôts (par ex. copeaux métalliques) sont supprimés.

Avec les réglages [OIL.1] et [OIL.2], une couche d'eau ou de copeaux (avec une constante dielectrique élevé) de quelques cm est supprimée. Si aucune couche d'huile n'est présente (ou si elle est très faible), la couche au fond est détectée.

Avec le réglage [MEdI] = [Auto], la protection anti-debordement OP n'est pas disponible, ainsi les points de menu [OP] et [cOP] ne sont pas disponibles.

10.2.4 Régler la protection anti-debordement [OP]

Respecter les distances minimales et les remarques sur le montage. Définir la position de la protection anti débordement OP. La protection anti débordement OP est désactivée avec l'options [OP] = [OFF].

OP

Régler [OP] avant [SPx] ou [FHx].

Si après le réglage de [SPx] / [FHx] [OP] est réduit à une valeur ≤ [SPx] / [FHx], la valeur [SPx] / [FHx] se déplace vers le bas.
Si [OP] est augmente, [SPx] / [FHx] est également augmente si [OP] et [SPx] / [FHx] sont proches l'un de l'autre (moins de 1 x pas).

Si la protection anti-debordement est désactivée [OP] = [OFF] ou [MEdl] = [Auto], le bon fonctionnement du capteur doit être vérifié avec unsoon très particulier. Cette vérification doit inclure la mise sous et hors tension ainsi que des états de fonctionnement particuliers comme par ex. des cuves très pleines, d'eventuelles mesures de maintenance et de nettoyage.

Avec le réglage [OP] = [OFF], le point de menu [cOP] n'est pas disponible.

10.2.5 Régler la protection anti-debordement [cOP]

Ne régler la protection anti-debordement OP que si le capteur est installé. Si possible, faire le réglage avec la cuve vide!

Un remplissage partiel de la cuve est permitted.

S'assurer que la protection anti-debordement OP n'est pas couverte par le fluide! Respecter la distance minimale entre la protection anti-debordement OP et le niveau (→ Tab.10-1).

► Sélectionner [cOP]. ► Appuyer sur [Set] et maintainir appuyé. > [cOP] clignote pendant quelques secondes, ensuite un affichage permanent indique que le réglage est en train d'être effectué. > ÀpRES un réglage réussi, [donE] est indiqué. ► Confirmer en appuyant sur [Mode/Enter]. > Si le réglage est non réussi, [FAIL] est indiqué. > Si nécessaire, baisser le niveau ou corriger la position de la protection anti-débordement [OP] et repêter l'opération de réglage.

cOP

Distance minimale entre la protection anti-debordement OP et le niveau pendant le réglage :

Tab. 10-1
	[cm] [inch]
LKx022 2,0 0,8
LKx023 3,5 1,4
LKx024 5,0 2,0

La position de la protection anti-débordement OP peut être déterminée en consultant le paramètre [OP]. Eventuèlement prendre en compte l'offset. Le niveau actuel doit être déterminé manuellement car l'appareil n'est pas opérationnel avant le réglage.

Si la protection anti-debordement est activée ([OP] = [valeur...]), un régla-ge [cOP] doit être effectué quand :

• [MEdl] ou [OP] a été changé. Dans ce cas, est indiqué sur l'affichage.
• La position de montage (hauteur, position) a eté changée.
• Le raccordement entre le capteur et la terre de la cuve a ete modifie (par ex. la longueur du cable de raccordement).

En cas de protection anti-debordement [OP] = [OFF] ou [MEdI] = [Auto]: Pour la validation des réglages de base et pour l'adaptation au fluide et à l'environnement de montage, l'appareil doit être réinitialisé si le capteur est installé.

Mise hors tension et ensuite de nouveau sous tension.

10.3 Réglage des signaux de sorties

10.3.1 Régler la fonction sortie [oux] pour OUTx

→ Sélectionner [oux] et régler la fonction de commutation : [Hno] = fonction hystérésis / normalement ouvert [Hnc] = fonction hystérésis / normalement fermé [Fno] = fonction fenêtre / normalement ouvert [Fnc] = fonction fenêtre / normalement fermé Si la sortie de commutation est utilisée en tant que protection antiDébor-dement, le réglage [oux] = [Hnc] (normalement fermé) est recommendé. Grâce à la fonction normalement fermé, même les ruptures de fils ou du cable peuvent être détectées.

ou1 ou2

10.3.2 Définir les limites de commutation [SPx]/[rPx] (fonction hysteresis)

S'assurer que la fonction [Hno] ou [Hnc] est réglée pour [oux]. Régler d'abord [SPx], puis [rPx]. Sélectionner [SPx] et régler la valeur à laquelle la sortie commute. Sélectionner [rPx] et régler la valeur du seuil bas à laquelle la sortie commute.	SP1 SP2
	rP1 rP2

[rPx] est toujours inférieur à [SPx]. Seules les valeurs inférieures à [SPx] sont acceptées. Si [SPx] est déplace, [rPx] se déplace également tant que la limite inférieure de la plage du réglage n'est pas atteinte.

10.3.3 Définir les limites de commutation [FHx]/[FLx] (fonction fenêtre)

S'assurer que la fonction [Fno] ou [Fnc] est régée pour [oux]. D'abord régler [FHx], puis [FLx]. Délectionner [FHx] et régler la valeur limite supérieure de la plage acceptable. Délectionner [FLx] et régler la valeur limite inférieure de la plage acceptable.	FH1 FH2
	FL1 FL2

[FLx] est toujours inférieur à [FHx]. Seules les valeurs inférieures à [FHx] sont acceptées. Si [FHx] est déplace, [FLx] se déplace également tant que la limite inférieure de la plage du réglage n'est pas atteinte.

10.3.4 Régler la temporisation de commutation [dSx] pour les sorties de commutation

► Sélectionner [dSx] et saisir une valeur entre 0,0 et 60 s. La temporisation de commutation s'effectue selon la directive VDMA.

dS1 dS2

10.3.5 Régler la temporisation au déclenchement [drx]

→ Sélectionner [drx] et saisir une valeur entre 0,0 et 60 s. La temporisation au déclenchement s'effectue selon la directive VDMA.

dr1 dr2

10.3.6 Définir la logique de commutation [P-n]

► Sélectionner [P-n] et régler [PnP] ou [nPn].

P-n

10.3.7 Comportement des sorties en cas de défaut [FOUx]

► Sélectionner [FOUx] et saisir une valeur : [On] = La sortie est fermée en cas de défaut. [OFF] = La sortie est ouverte en cas de défaut. Un cas de défaut est, par ex.: défaut matériel, qualité du signal trop faible. Un débordement n'est pas considéré comme un défaut (→ 12.3).

FOU1 FOU2

10.3.8 Configuration de l'afficheur [diS]

► Sélectionner [diS] et saisir une valeur : [On] = L'affichage est activé en mode de fonctionnement. Rafraîchissement de la valeur mesurée toutes les 500 ms. [OFF] = L'affichage est désactivé en mode de fonctionnement. En appuyant sur l'un des boutons, la valeur mesurée actuelle est indiquée pendant 30 s. Les LED indicate rices restent actives même si l'affichage est désactivé.

diS

10.3.9 Remetre tous les paramètres au réglage usine [rES]

► Sélectionner [rES]. ► Appuyer sur [Set] et maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Mode/Enter] > L'appareil redémarre et est de nouveau à l'état de livraison.

rES

11 Remarques sur le paramétrage via IO-Link

A l'etat de livraison, le type d'appareil LK10xx n'est pas opérationnel.

D'abord, la protection anti-debordement OP intégrée (overflow prevention) doit être régée.

Selon l'application, le réglage de l'OP peut se faire de différentes manières :

• directement sur l'affichage de l'appareil (→ 10) .
• via un outil IO-Link (par ex. LR-DEVICE), bouton "Teach_OP [cOP]".
• via le système de commande :
  • Ecrire la valeur 208 sur l'index 2 de l'IO-Link (longueur : 1 octet).

Le réglage de l'OP ne fait pas partie du Data Storage.

Un simple remplacement (par ex. en cas de défaillance de l'appareil) n'est donc possible que sous réserve : Le réglage de l'OP doit être effectué manuellement sur le nouvel apparéil - soit à l'aide des touches de fonction, soit via IO-Link. L' apparéil ne repasse en transmission cyclique des données de process que lorsque le réglage de l'OP a été effectué avec succès.

Après une remise aux réglages usine (bouton "restaurer les réglages usine"), l'appareil redémarre et se trouve de nouveau en état de livraison.

12 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramétres régés.

Vérifier le bon fonctionnement de l'appareil.

12.1 Affichages de fonctionnement

[----] (en continu) Phase d'initialisation après la mise sous tension
[valeur numérique] + LED 1	Niveau actuel en cm
[valeur numérique] + LED 2	Niveau actuel en inch
LED 7 / LED 8 Etat de commutation OUT2 / OUT2 (allumée si la sortie x est commutée)
[----] Niveau en dessous de la zone active
[FULL] + [valeur numérique] en aler-nance	La protection anti-débordement OP est atteinte (avertissement de débordement) ou le niveau est au-dessus de la zone active.
= = = = =	Le réglage [cOP] de la protection anti-débordement OP est nécessaire.
[Loc] Appareil verrouillé par touches de commande ; aucun paramétrage possible. Pour déverrouiller, appuyer sur les deux boutons de réglage pendant 10 s.
[uLoc] L'appareil est déverrouillé / paramétrage de nouveau possible.
[C.Loc] L'appareil est verrouillé temporairement. Paramétrage actif via IO-Link (blocage-temporaire).
[S.Loc] Le capteur est verrouillé en permanence par le logiciel. Ce ver-rouillage ne peut être enlevé que via le logiciel de paramétrage.

12.2 Lire les valeurs de paramètres régliées

Appuyer brievement sur [Mode/Enter] (si nécessaire, repeter plusieurs fois).

La structure du menu est parcourue jusqu'au paramètre souhaité.
Appuyer brievement sur [Set].
La valeur du paramètre correspondante est affichée pendant 30 s sans la changer.

12.3 Messages d'erreur

Tab. 11-2
	Cause possible Actions recommend dées
[Err] Défaut dans l'électronique ▷ Remplacer l'appareil.
[SEnS]	• Sources parasites (par ex. CEM) • Mauvais câblage • Problèmes avec la tension d'alimentation	▷ Vérifier le raccordement électrique ▷ Vérifier le raccordement entre le capteur et la terre de la cuve.
[FAIL]	Défaut lors du réglage de la protection anti-débordement OP : • Pendant le réglage, la protection anti-débordement est couverte par le fluide. • La protection anti-débordement est encrassée. • Les distances minimales sont trop faibles. • Un élément de montage a été détecté au-dessous de la protection anti-débordement. • Valeur mesurée n'est pas constante.	▷ Abaisser le niveau, si possible. ▷ Nettoyer la sonde. ▷ Suivre les instructions de montage. ▷ Corriger la position de la protection anti-débordement OP. ▷ Répéter le réglage. ▷ Désactiver OP (→ 5.2.2).
[SC1] + LED 8 [SC2] + LED 7	Clignotant : court-circuit de la sortie de com-mutation OUT1 ou OUT2.	▷ Eliminer le court-circuit.
[SC] + LED 7 + LED 8	Clignotant : court-circuit des deux sorties de commutation.	▷ Eliminer le court-circuit.
[PArA] Paramètres défectueux ▷ Remmettre aux réglages usine [rES].

12.4 Comportement de la sortie en différents modes de fonctionnement

Tab. 11-1
	OUT1 OUT2
Phase d'initialisation désactifé déscientisé	déscientisé
La protection anti-déborde-ment OP n'est pas réglée.	déscientisé déscientisé
La protection anti-débor-dement OP est régée ou désactivée, fonctionnement normal.	selon niveau et réglage [ou1]	selon niveau et réglage [ou2]
Défaut	ouverte si [FOU1] = [OFF] fermée si [FOU1] = [On]	ouverte si [FOU2] = [OFF] fermée si [FOU2] = [On]

13 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

13.1 Valeurs de réglage [OFS]

Tab. 12-1
	[cm] [inch]
Plage de réglage 0	..200,0 0...78,8
	LKx022 LKx023 LKx024 LKx022 LKx023 LKx024
Incréments 0,5 1 0	2 0,5

13.2 Valeurs de réglage [OP]

Tab. 12-2
LKx022 LKx023 LKx024
[cm] [inch] [cm] [inch] [cm] [inch]
20,4 8,0 40,7 16,0 61 23
19,1 7,5 38,3 15,1 57 22
17,9 7,1 35,8 14,1 53 21
16,7 6,6 33,4 13,1 50 19
15,5 6,1 31,0 12,2 46 18
14,3 5,6 28,5 11,2 42 16
13,0 5,1 26,1 10,3 39 15
11,8 4,7 23,6 9,3 35 13,8
10,6 4,2 21,2 8,3 31 12,3
9,4 3,7 18,8 7,4 28 10,9
8,2 3,2 16,3 6,4 24 9,5
6,9 2,7 13,9 5,5 20 8,0

Les valeurs indiquées pour [OP] se réfèrent à la distance entre OP et le bord inférieur de la sonde. Les valeurs s'appliquent à [OFS] = [0]. Pour [OFS] > [0], elles augmentent par la valeur offset régée.

Exemple LK1022: Selon Tab. 12-2, OP doit être régle sur le segment 20,4 cm.

[OFS] = 7, 0 cm

[OP] doit être régée sur 20,4cm + 7,0cm = 27,4cm

13.3 Aide au calcul [OP]

Pour le fonctionnement correct de la protection anti-debordement OP, il faut respecter la distance minimale (y) (Fig. 12-1) (→ 6.1) .

Les cohérences suivantes s'appliquent (Fig. 12-1):

B+c=L+u et B=z+y

B: hauteur de la cuve c: longueur d'extension (maximum (→6)) y: hauteur de réponse OP souhaiée à partir du haut (minimum (→6.1), maximum (→13.2))

L: longueur de la tige u: distance de la tige au fond de la cuve z: hauteur de réponse OP souhaiée à partir du bas (maximum : z<L-c-y ou z<B-y)

13.3.1 Réglage "à partir du haut"

La distance souhaitatione (y) de la protection anti-debordement OP "a partir du haut" est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = L - c - y
• Avec offset ([OFS] = u): [OP] = L - c - y + u

ou [OP] = B - y

Example :

Avec offset: [OP] = 26,4 cm - 3,0 cm - 5,0 cm + 1,0 cm

= 1 9, 4 cm

13.3.2 Réglage "à partir du bas"

La hauteur de réponse (z) de la protection anti-debordement OP à partir du fond de la cuve est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = z - u
• Avec offset ([OFS] = u): [OP] = z

Example :

z = 1 8, 0 cm (apartirdufonddelacuve), u = 1, 0 cm

Avec offset: [OP] = 18,0 cm

Arrondir la valeur calculée vers la valeur inférieure la plus proche qui peut être réglée (→ 12.2) .

Fig. 12-1

13.4 Plages de réglage [SPx] / [FHx] et [rPx] / [FLx]

Tab. 12-3
	LKx022 LKx023		LKx024
	[cm] [inch] [cm] [inch]		[cm] [inch]
[SPx] / [FHx] 2,5...20,0 1,0..7,8 3,5...39,0 1,4...15,46...59 2,5...23,5
[rPx] / [FLx] 2,0...19,5 0,8..7,6 3,0...38,5 1,2...15,2 56...58 2,0...23,0
Incréments	0,5	0,2	0,5	0,2	1	0,5

Les valeurs s'appliquent à [OFS] = [0].

Pour [OFS] > [0] , elles augmentent par la valeur offset régée.

14 Entretien / nettoyage / changement de fluide

En cas de montage et démontage de l'appareil pour des raisons d'entretien et de nettoyage :

S'assurer que la pince pour tuyau en acier inox est fixée sur le capteur.

La hauteur et la position d'installation doivent être exactement reproductibles!
Demonter et nettoyer le capteur / effectuer des opérations de maintenance.
Installer le capteur exactement dans la même position.
Sinon, vérifier le paramètre [OP] et repeter [cOP].

14.1 Consignes de maintenance pour le fonctionnement sans protection anti-debordement

[ \text{[MEdI]} = \text{[Auto] ou [OFF]} ] (protection anti-debordement OP désactivée!)

L'appareil doit être réinitialisé dans les cas suivants (mise hors tension et ensuite de nouveau sous tension):

• après tous les travaux d'entretien
• après les travaux de nettoyage (par ex. nettoyage de la sonde à jet d'eau)
• lorsque le détecteur a ete enleve de la cuve et instalé de nouveau durant le fonctionnement
• lorsque la zone active du détecteur a été touchée par la main ou des objets mis à la terre (par ex. tournevis, lance de nettoyage)
• si le raccordement entre le capteur et la paroi de la cuve/électrode de masse a été modifié
• après le changement de fluides avec des constantes dielectriques fortement différentes. En cas de selection manuelle du fluide, le réglage [MEdl] doit d'abord être adapté.

15 Réglage usine

	Réglage usine Réglages par l'utilisateur
	LKx022	LKx023	LKx024
SP1 10,0 19,5 29
rP1 9,5	19,0 28
SP2 20,0 39,0 59
rP2 19,5 38,5 58
OP* 20,4 40,7 61
MEdI LK10xx: CLW.1 LK70xx: Auto
cOP ---
rES ---
ou1 Hno
ou2 Hnc
dS1 0.0
dr1	0.0
dS2 0.0
dr2	0.0
uni	cm
P-n	PnP
OFS	0
FOU1	OFF
FOU2	OFF
diS	On

• Non disposable / inactive pour LK70xx

16 Applications

16.1 Système hydraulique

Surveillance de niveau minimal avec pré-alarme et alarme

Sortie de commutation 1 : pré-alarme

SP1 faiblement au-dessus de rP1 (pour supprimer les mouvements de vagues)

rP1 en dessous du niveau présélectionné → pré-alarme, commencer le replissage

ou1 fonction hystérésis, normalement fermé (Hnc)

Sortie de commutation 2 : alarme

SP2 valeur minimale atteinte de nouveau → alarme désactivée

rP2 en dessous de la valeur minimale → alarme

ou2 fonction hystérésis, normalement ouvert (Hno)

XX.X = valeur affichée

A = pré-alarme, B = alarme

• Si le niveau est inférieur à rP1, la sortie 1 est commutée jusqu'àu replissage du liquide. Si SP1 est atteint de nouveau, la sortie 1 est désactivée.
• Si le niveau est supérieur à SP2, la sortie 2 est commutée. Si le niveau tombe en dessous de rP2 ou en cas de rupture d'un fil, la sortie 2 est désactivée.
• Grace au réglage de SP1, le niveau maximal peut être régulé/surveillé : la valeur de SP1 déterminé le niveau de replissage (max). Lorsque le niveau maximal est atteint, la LED OUT1 s'éteint et la sortie 1 est désactivée.

16.2 Système de pompage

Vidange de la cuve avec protection anti-debordement

Sortie de commutation 1 : régulation vider une cuve

SP1 valeur normale supérieure dépassée → pompe submersible en marche

rP1 valeur normale inférieure atteinte → pompe submersible à l'arrêt

ou1 fonction hystérésis, normalement ouvert (Hno)

Sortie de commutation 2 : protection anti-débordement (pour le LK10xx il est conseillé d'utiliser la protection intégrée anti-débordement (paramètre [OP]))

SP2 valeur maximale dépassée → alarme

rP2 faiblement en dessous de SP2 (pour supprimer les mouvements de vagues)

ou2 fonction hystérésis, normalement fermé (Hnc)

OP protection anti-débordement *)

XX.X = valeur affichée
A = vidange, B = protection anti-debordement

• Lorsque SP1 est dépasse, la sortie 1 est commutée (pompe submersible en marche). Si le niveau est inférieur à rP1, la sortie est désactivée (pompe submersible à l'arrêt).
• Lorsque SP2 est dépasse ou en cas de rupture d'un fil, la sortie 2 est désactivée (ouverte).
  *) Il est conseilé d'utiliser la protection intégrée anti-debordement (paramètre [OP]). Si SP2 est régèle sur une valeur maximale, la response de la protection anti-debordement (OP) entraîne immédiatement et sans temporisation une commutation. Dans ce cas, SP2 fonctionne comme un seuil de commutation de débordement agissant directement!

16.3 Cuves de stockage et bacs de releavage Surveillance d'une "plage acceptable" (alarme) et réglage du niveau

Sortie de commutation 1 : replissage

SP1 valeur préseLECTIONnée supérieure atteinte → terminer le replissage

rP1 en dessous de la valeur préselectionnée inférieure → commencer le replissage

ou1 fonction hystérésis, normalement fermé (Hnc)

Sortie de commutation 2 : fonction de sécurité min - max

SP2 au-dessus de la valeur maximale → alarme

rP2 en dessous de la valeur minimale → alarme

ou2 fonction fenêtre, normalement ouvert (Fno)

XX.X = valeur affichée

• Si le niveau tombe en dessous de rP1, la sortie 1 est commutée jusqu'à remplissage du liquide. Si SP1 est atteint de nouveau, la sortie 1 est désactivée.
• Si le niveau tombe en dessous de FL2 ou dépasse FH2 ou en cas de rupture d'un fil, la sortie 2 est désactivée (ouverte) ( → alarme).

• La fonction logique entre les sorties 1 et 2 indique débordement ou niveau actuel inférieur au niveau minimal :

• Dépassement : sortie 1 et sortie 2 désactivées (ouvertes).

• En dessous de la valeur minimale : sortie 1 commutée (fermée) et sortie 2 désactivée (ouverte).

Plus d'informations sur www.ifm.com
